ArcGIS作业1 空间数据数字化、投影变化仿射变换

目录

一、实验要求

二、实验思路

三、具体操作

        1.对图片进行地理配准和矫正

        2.在ArcCatalog中创建数据库及点、线、面矢量数据，然后准备对道路、水体以及地标等进行数字化

         3.将每个图层做投影变换(China_Albers_Equal_Area_Conic.prj投影文件)，变换成等积投影，并计算每个道路和水体的面积，然后填入相应的属性表的length_km或者aream_km中。

---

一、实验要求

作业要求：

本次作业占最终期末考试分数的分值为10分，请根据点名册名单序号选择对应的图片作为本次实验的栅格文件；

1. 请对收到的图片做地理参考和矫正，使其具有真实的空间坐标参考，推荐统一用WGS84坐标系(2分)(可以使用Google Earth或者百度坐标拾取系统获得控制点坐标)；
2. 创建一个Geodatabase数据，对图中的道路(作为线图层)、水体(面图层)、以及标记为紫色和深青色的点状符号(点图层)，并保存到创建的Geodatabase数据中，对这三种地物进行数字化；每个图层可以通过属性表添加一个name字段，用于表示该地物的名称；道路图层需要另加一个字段length_km，用于标记该道路的长度，单位为km; 水体字段需要另加一个字段area_km，单位为km2（3分）;
3. 请将每个图层做投影变换(您可能会用到作业文件夹里China_Albers_Equal_Area_Conic.prj投影文件)，变成等积投影，并计算每个道路的长度和水体的面积，然后填入相应的属性表的length_km或者area_km中（2分）；
4. 请完成相应的实习报告(2000字以内)(随后会发给大家) (2分)；
5. 将shapefile文件数据以及地图工程文件(mxd)文件保存到一个文件下，地图工程文件(mxd)的属性设置里数据保存路径需要设置为相对路径，并以自己的学号和姓名命名，命名规则为”20081004_李明”，压缩成一个压缩包（1分）；于4月16号晚12点之前交给学委。

备注：

1.图片上太复杂的道路可以简化，例如双向车道的道路可以简化为一条线作为道路，不用绘制两条线；

2.添加字段的方法是：对一个矢量图层，打开其属性表，在属性表界面的工具条点第一个向下箭头菜单，选择Add Field，打开添加字段对话框，输入字段名称，设置字段类型为Double，然后点OK就可以了。

3.属性表只有在矢量数据编辑状态下才可以录入数据，第3步的length_km和area_km字段数据要在编辑状态下录入，双击单元格录入过数值，录入完成后记得保存编辑。

 4.请保持所有数据空间坐标参考一致，长度单位和面积单位一致。

二、实验思路

        掌握对基本的扫描地图图片进行放射变换，利用地图数字化的获取空间数据的方法；同时，可以对空间数据进行基本的创建要素，编辑要素以及添加要素属性字段，并为相应属性进行赋值，或者利用字段计算器进行赋值。

三、具体操作

1.对图片进行地理配准和矫正

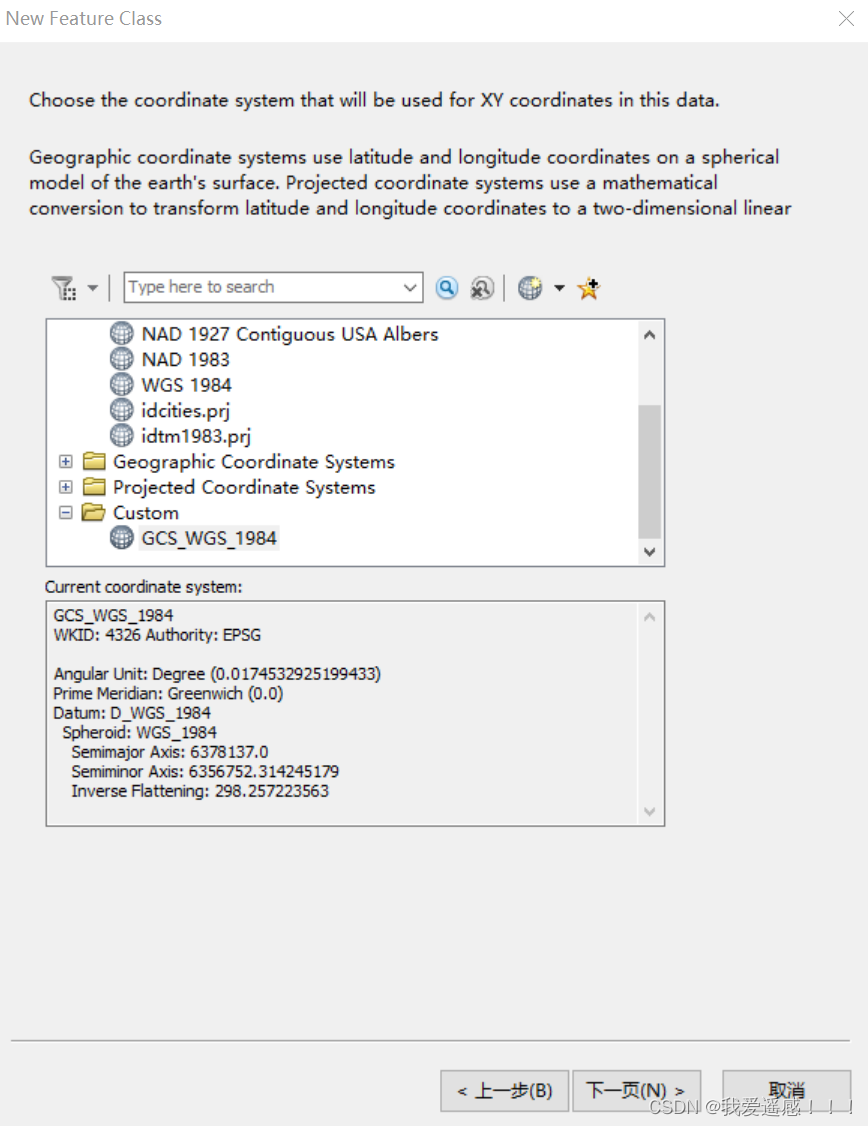

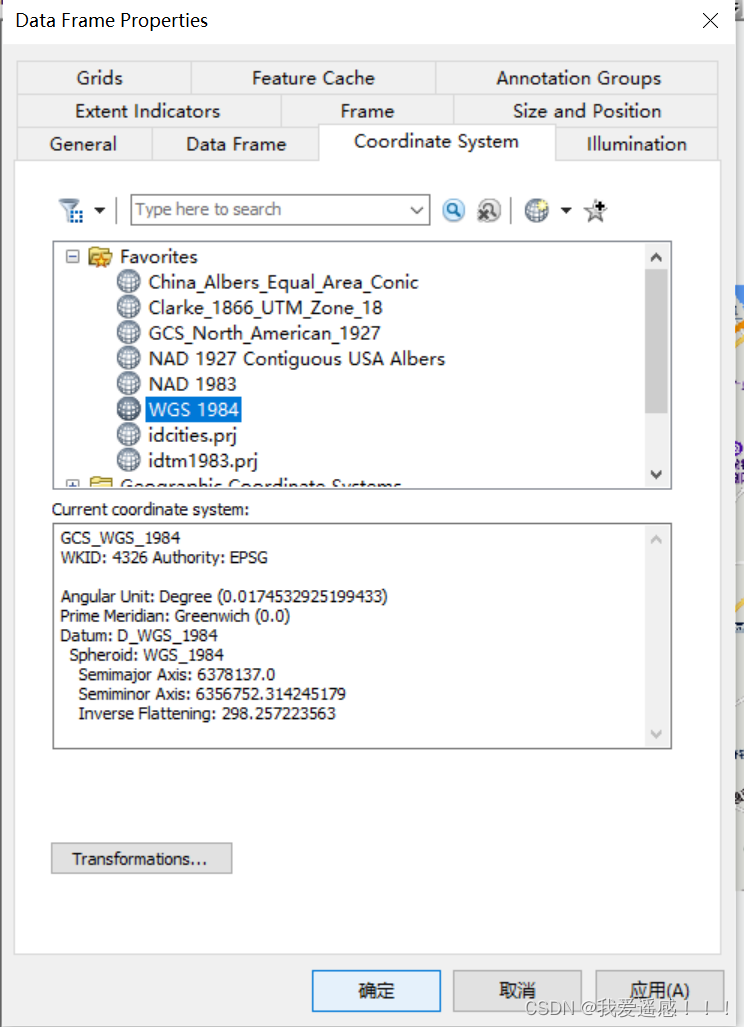

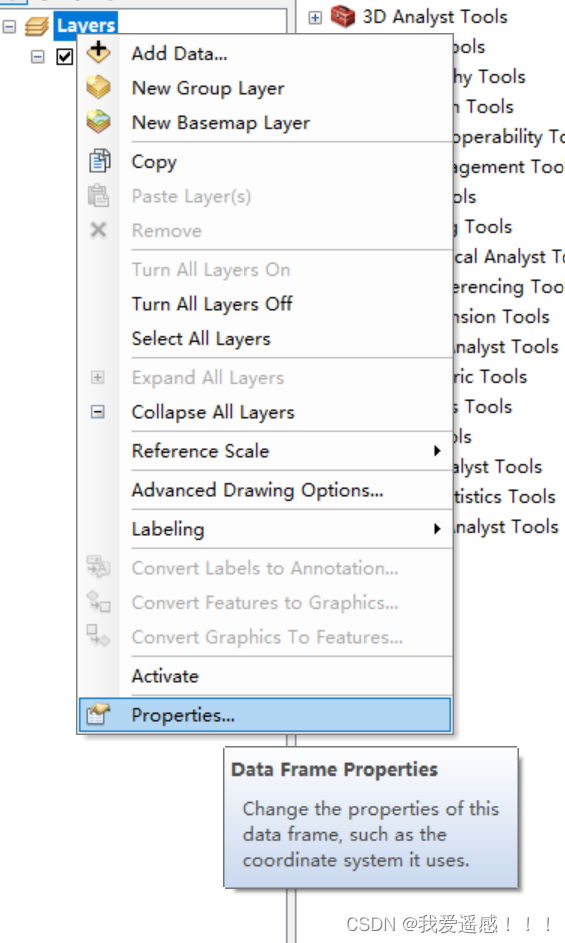

         (1).进行配准和矫正前要先使图片具有真实的空间坐标参，使用地理坐标系WGS84

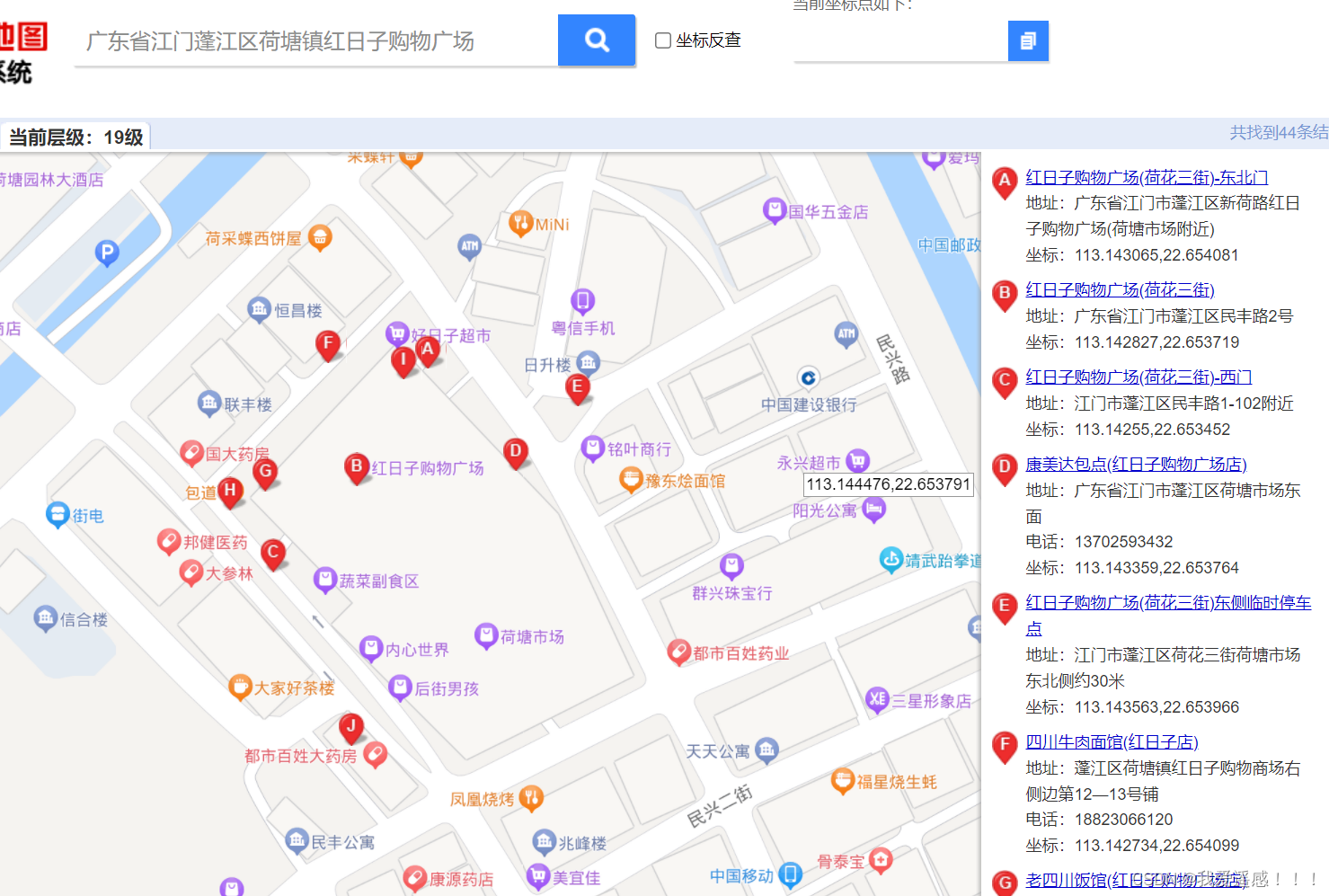

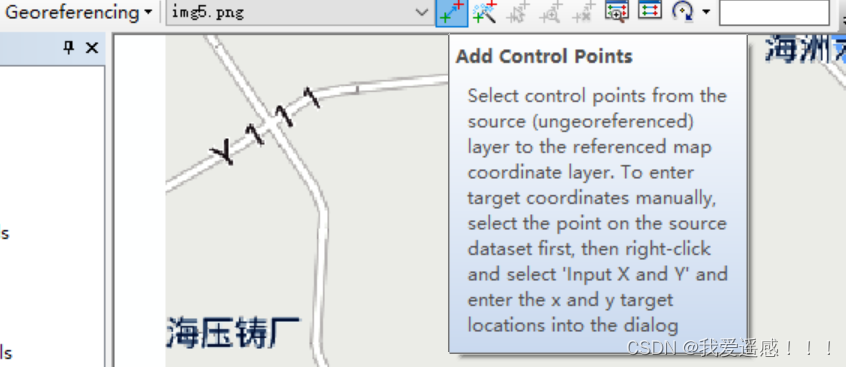

        (2).进行地理配准与矫正，先在ArcMap上部空白处右键显示工具条，打开Georeferencing工具条，然后准备添加控制点（我采用百度坐标拾取系统）

^添加控制点的原则

1. 精确性：确保控制点的位置和属性信息是准确的。使用准确的测量工具和定位技术来确定控制点的准确位置，并在输入属性信息时进行仔细核对。

2. 多点校准：添加多个控制点来增加准确性和可靠性。至少添加三个控制点以支持地理空间数据的相关性和参考性。

3. 分布均匀：根据需要，在地图范围内均匀分布控制点。这有助于保持数据的一致性和均衡性，以及支持更准确的测量和分析。

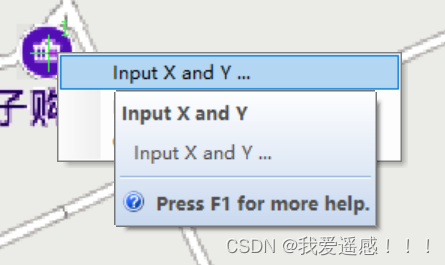

                                            根据百度坐标拾取系统提供的坐标数据录入

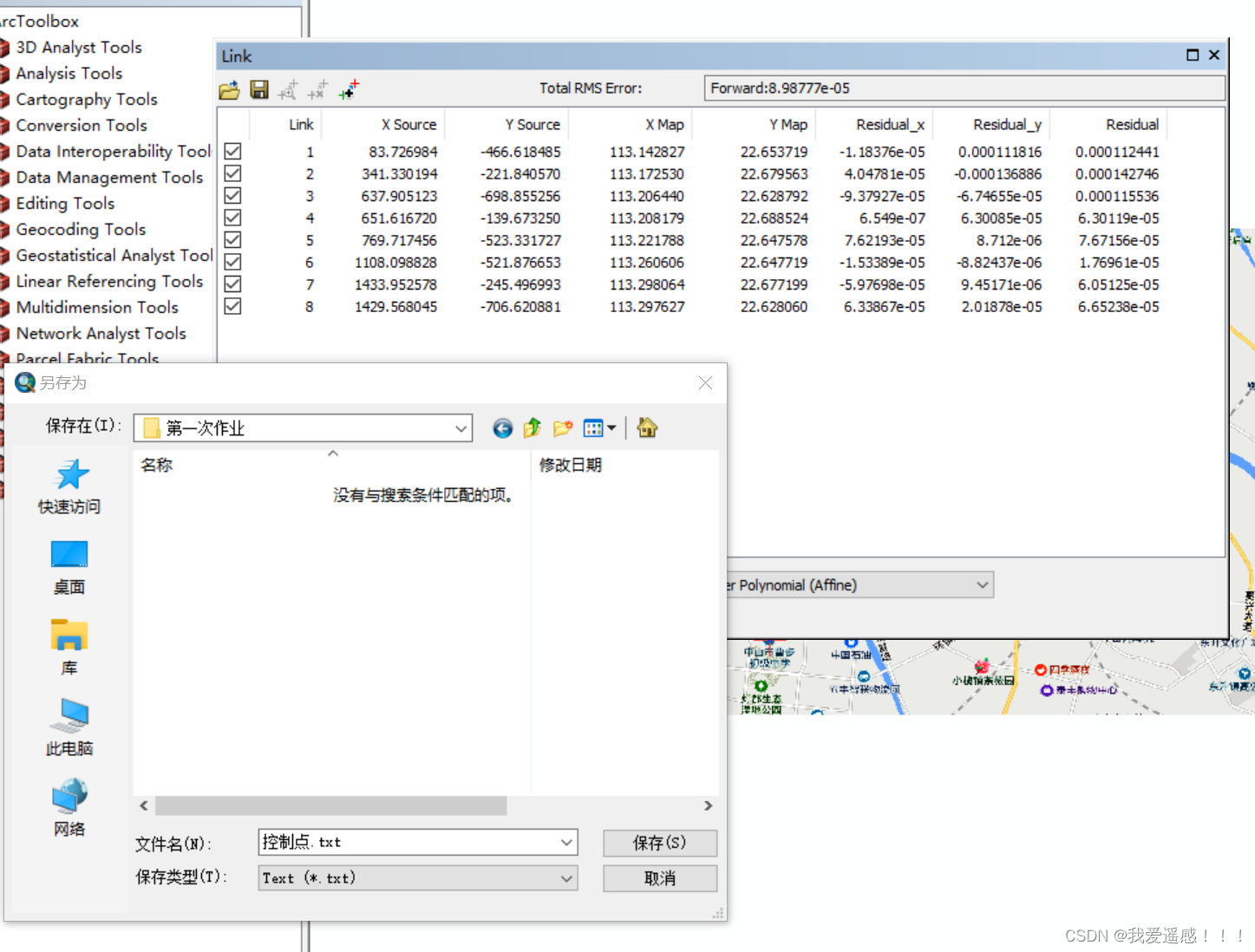

         用如上操作添加了合适数量的控制点后，保存并导出控制点（也许以后有用）

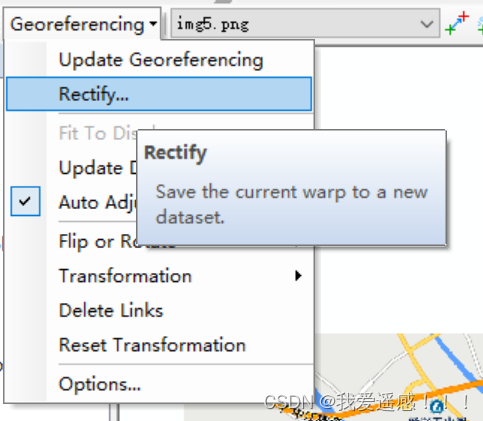

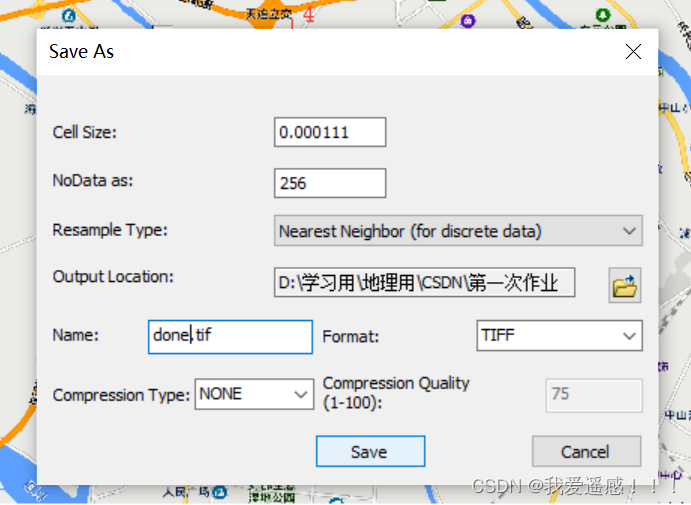

        然后进行矫正，输出tif影像

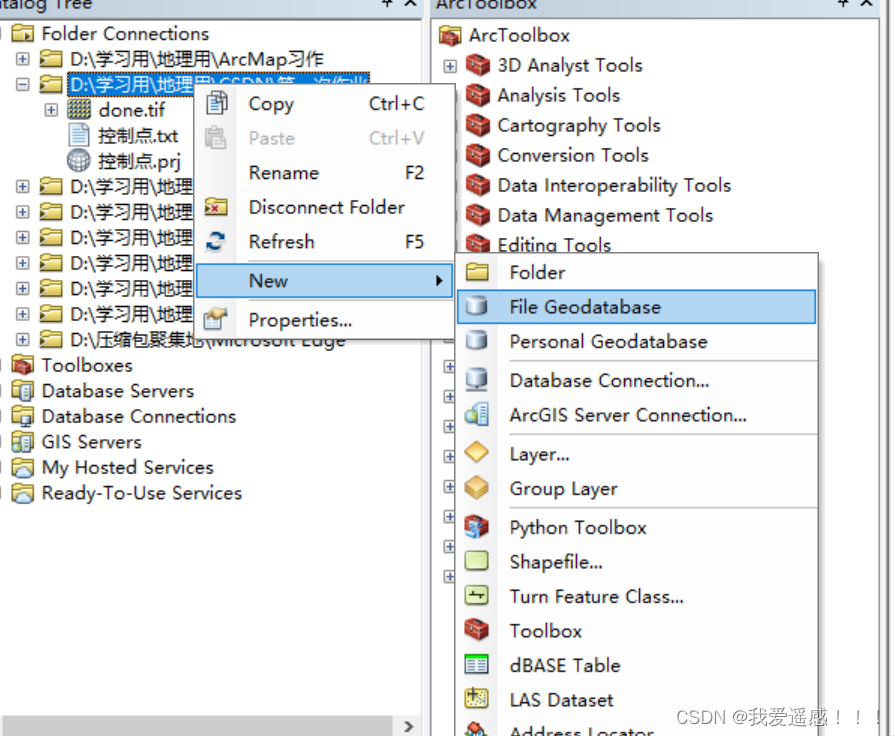

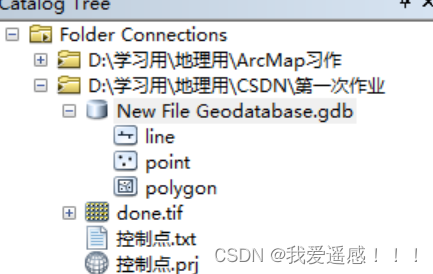

2.在ArcCatalog中创建数据库及点、线、面矢量数据，然后准备对道路、水体以及地标等进行数字化

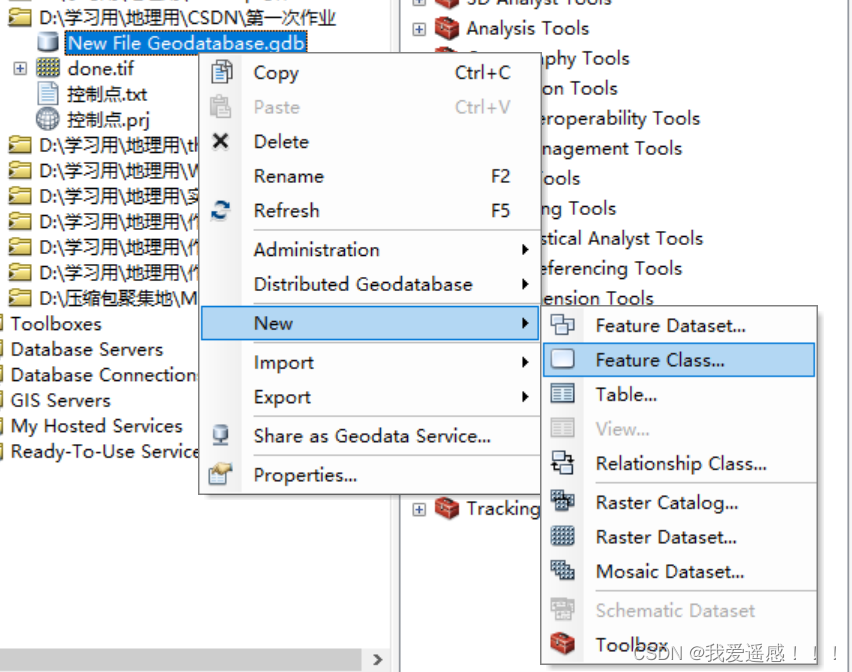

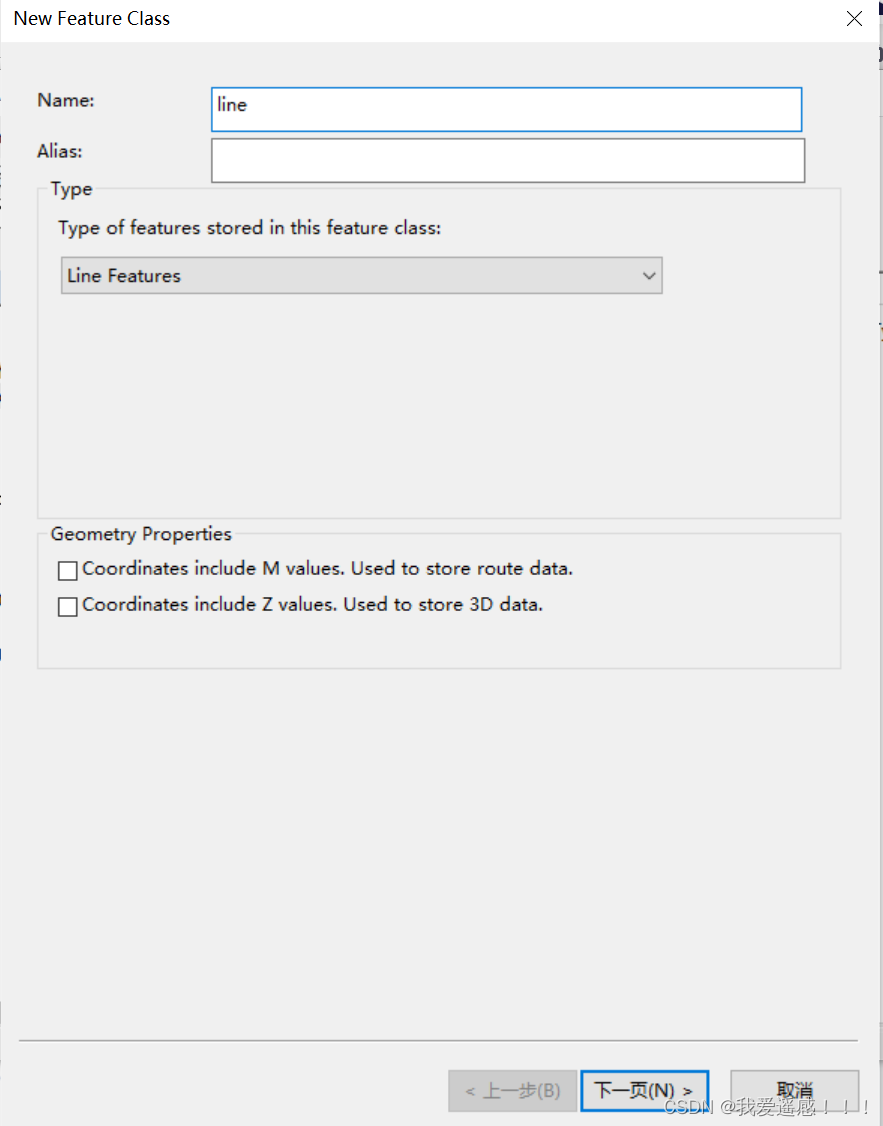

 (1).创建点线面三个矢量数据







(2).创建完成后，进行数字化，打开编辑器，选择开始编辑（没有Editor工具条的参照第一步的操作）

注：你要把之前创建的那三个矢量数据导入到ArcMap里面才能进行编辑

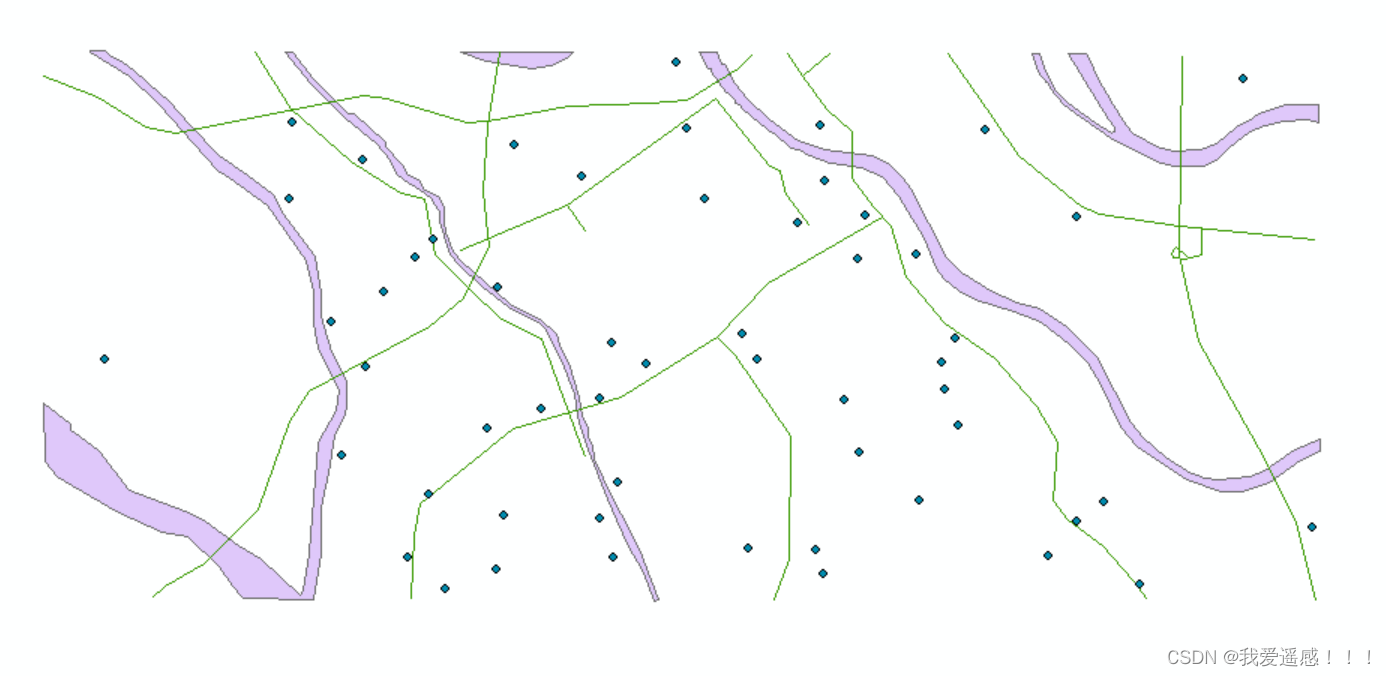

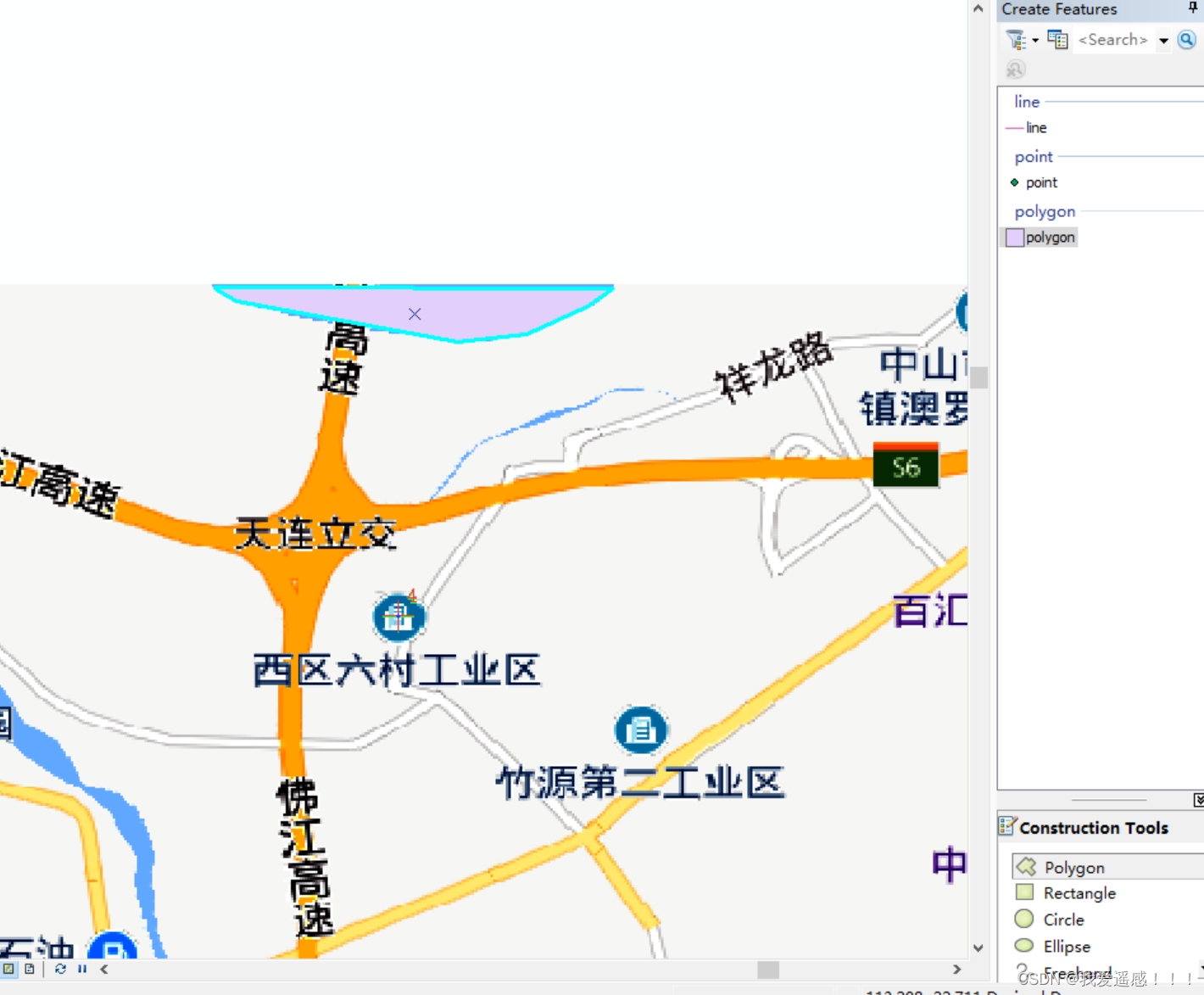

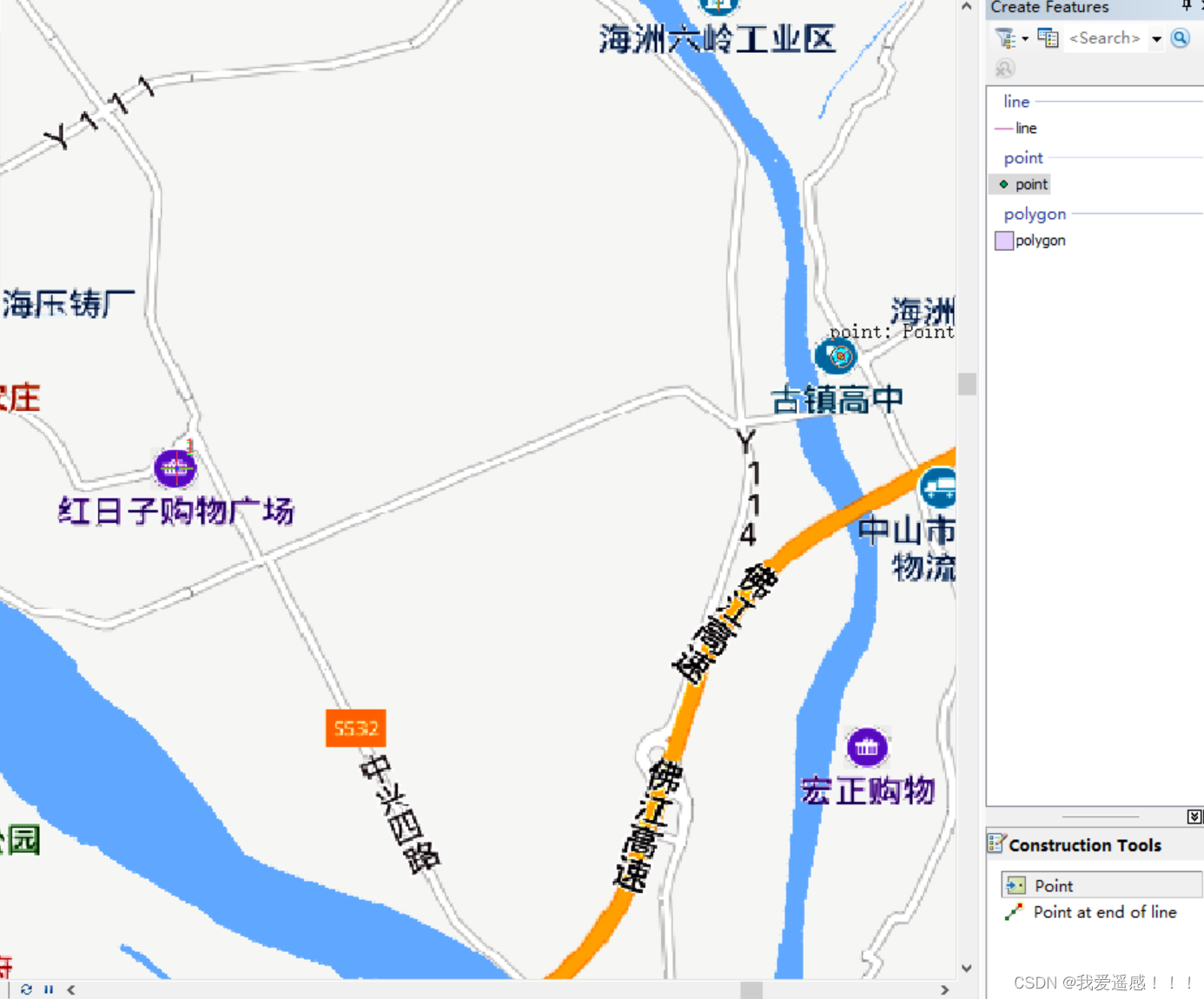

 线矢量的操作，画道路

点矢量操作，点地标建筑物

面矢量操作，框河流



 编辑完后，要记得停止编辑，也就是Editor中的Stop Editing

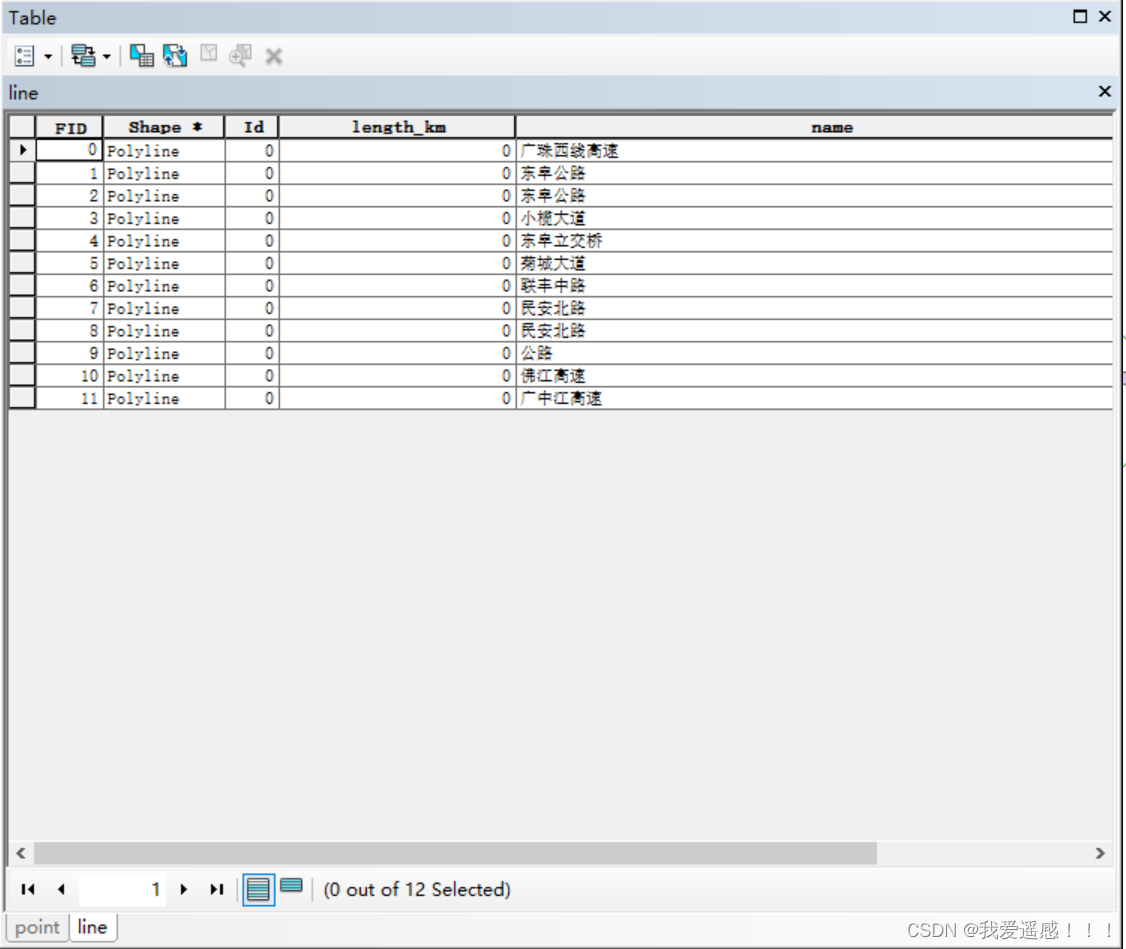

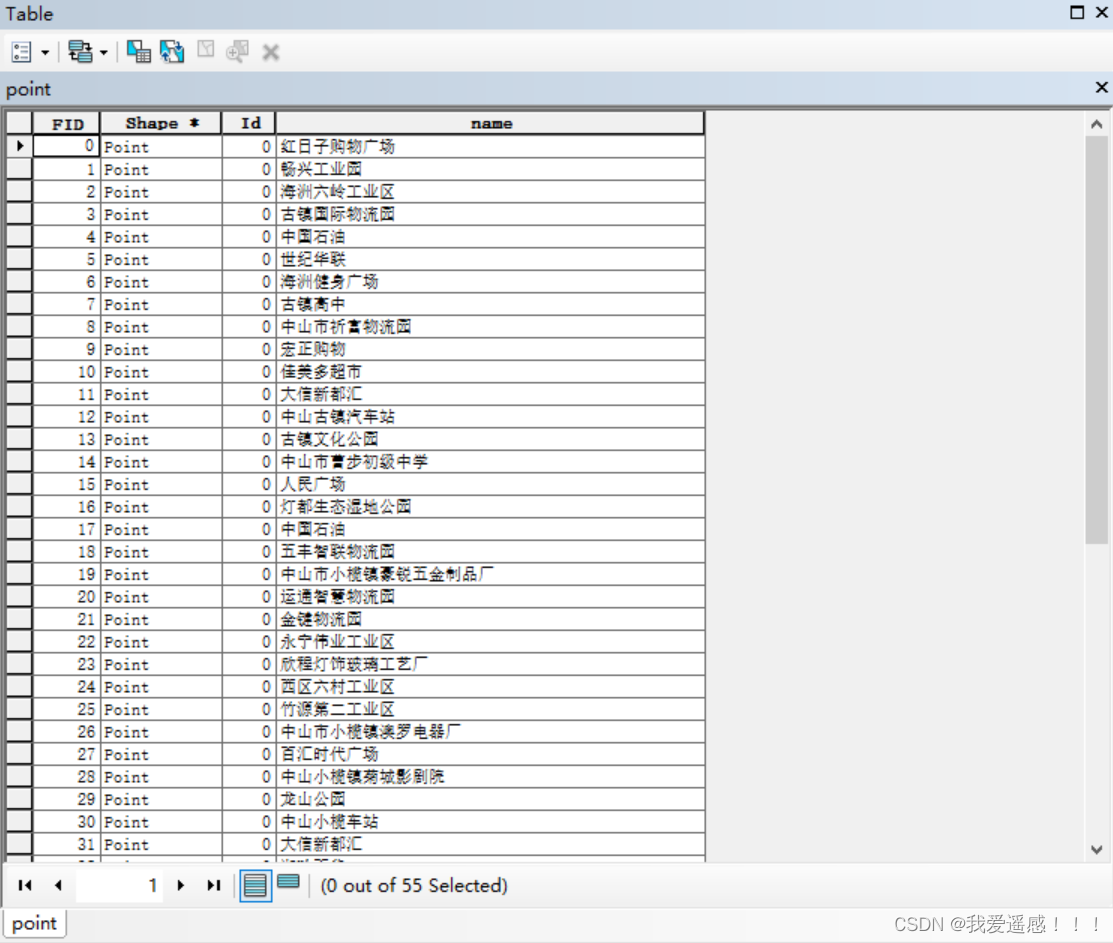

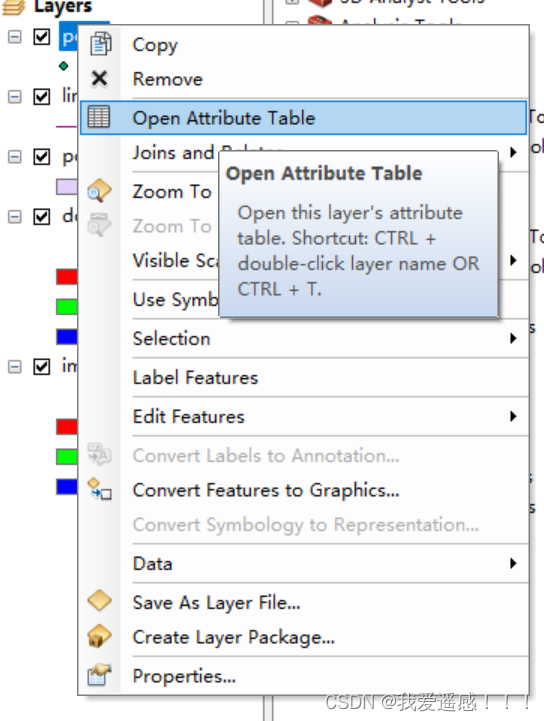

 (3).打开属性表，添加name字段，用于表示该地物的名称；道路图层需要另加一个字段length_km，用于标记该道路的长度，单位为km; 水体字段需要另加一个字段area_km，单位为km²

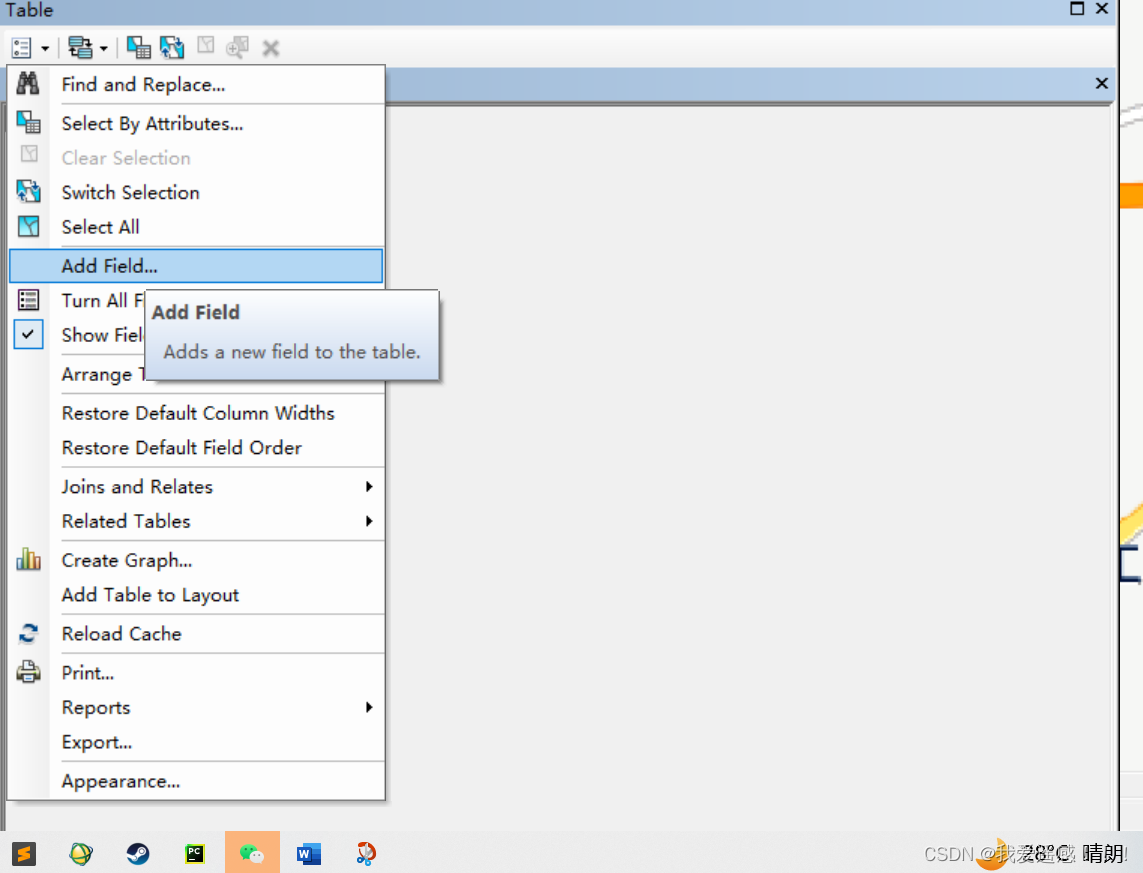

 添加字段，设置类型，name为Text类型，具体数据length及area为double类型







 3.将每个图层做投影变换(China_Albers_Equal_Area_Conic.prj投影文件)，变换成等积投影，并计算每个道路和水体的面积，然后填入相应的属性表的length_km或者aream_km中。

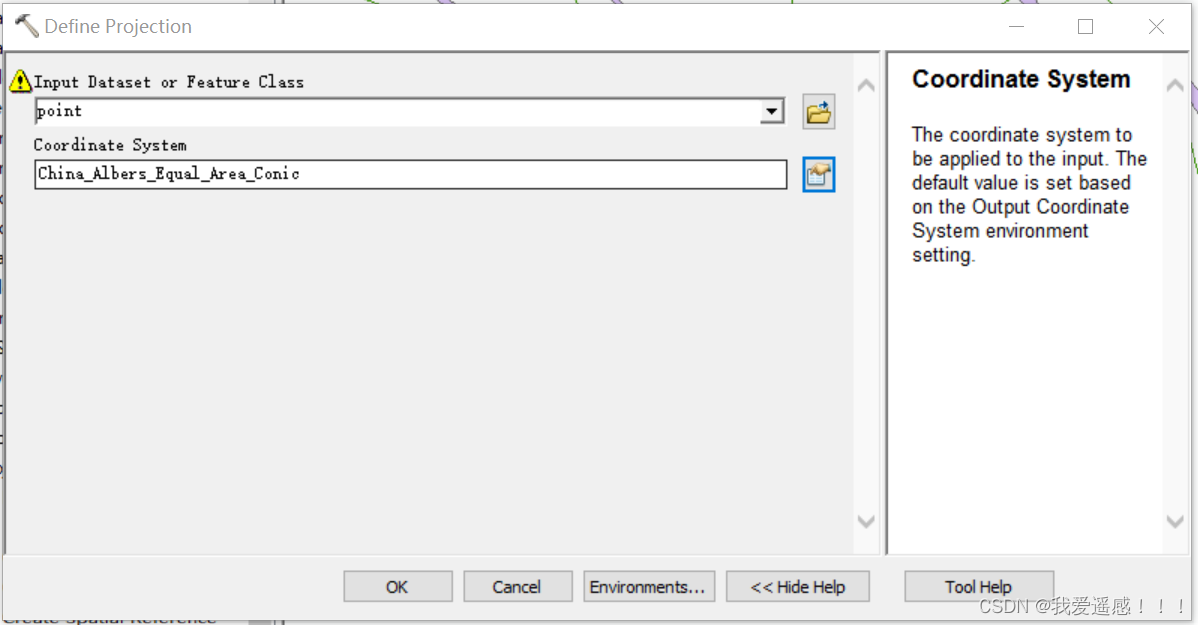

具体使用工具条的位置：ArcToolbos --> Data Management Tools --> Projections and Transformation --> Define Projection

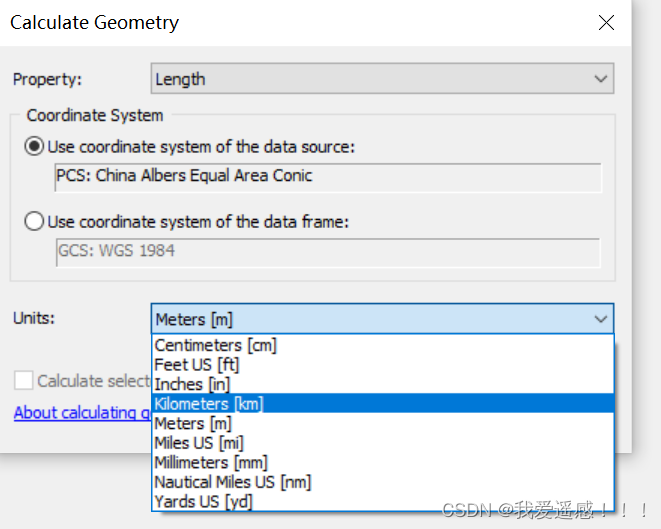

 然后对投影转换后的线、面矢量属性表中的length和area字段进行计算

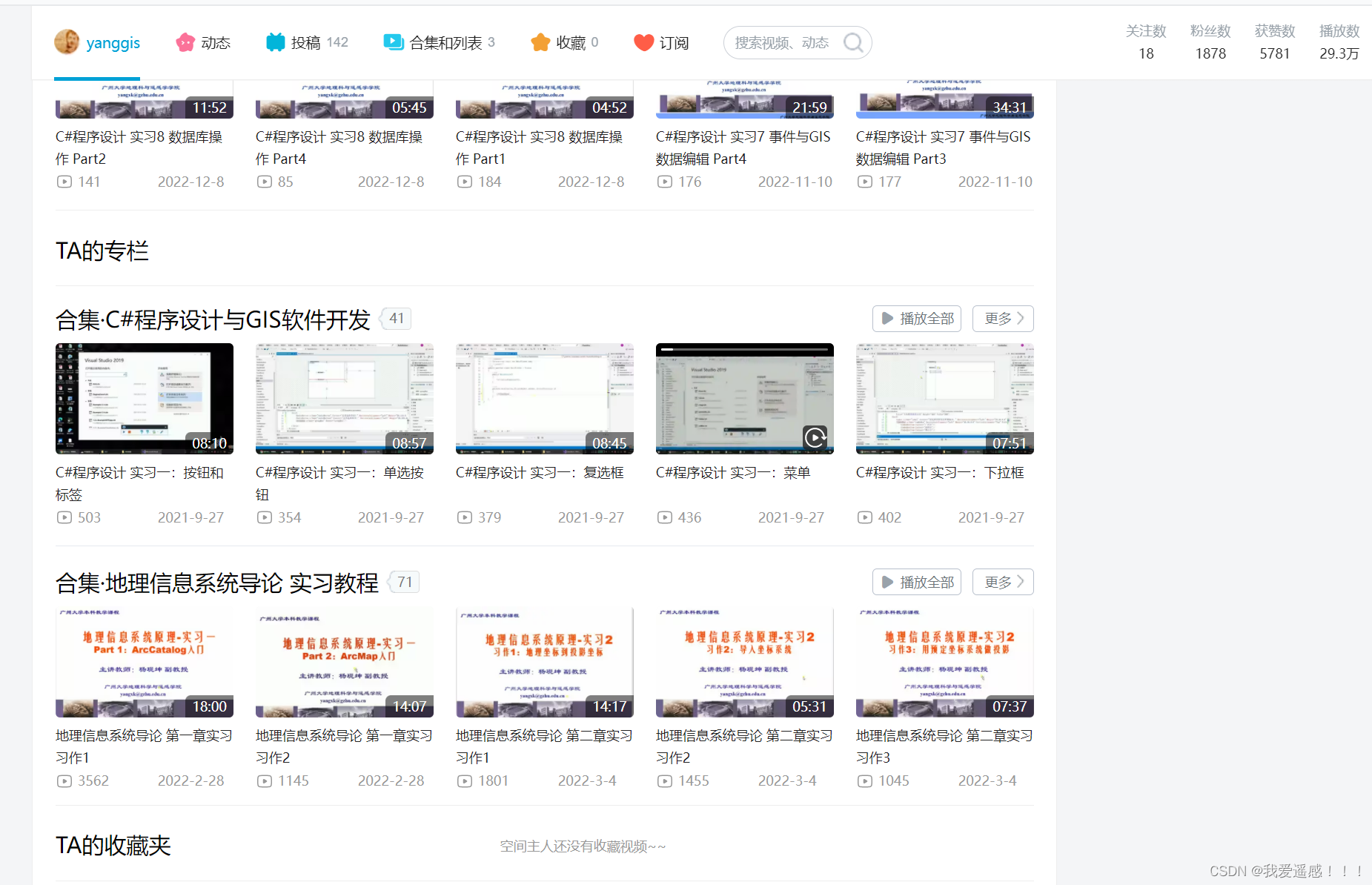

ps：如果以上的操作你仍有看不懂的地方，可以去B站看广州大学杨现坤老师录制的实习视频

 那个地理信息系统导论 实习教程那个哦！（看了后很有用哒！）
