一、实验要求

请根据所提供的DEM数据合并成为一个完整的DEM数据文件，并用爱德华州边界切割获得爱德华州的DEM数据，根据此DEM数据，计算爱德华州最高海拔，最低海拔以及平均海拔为多少米？；

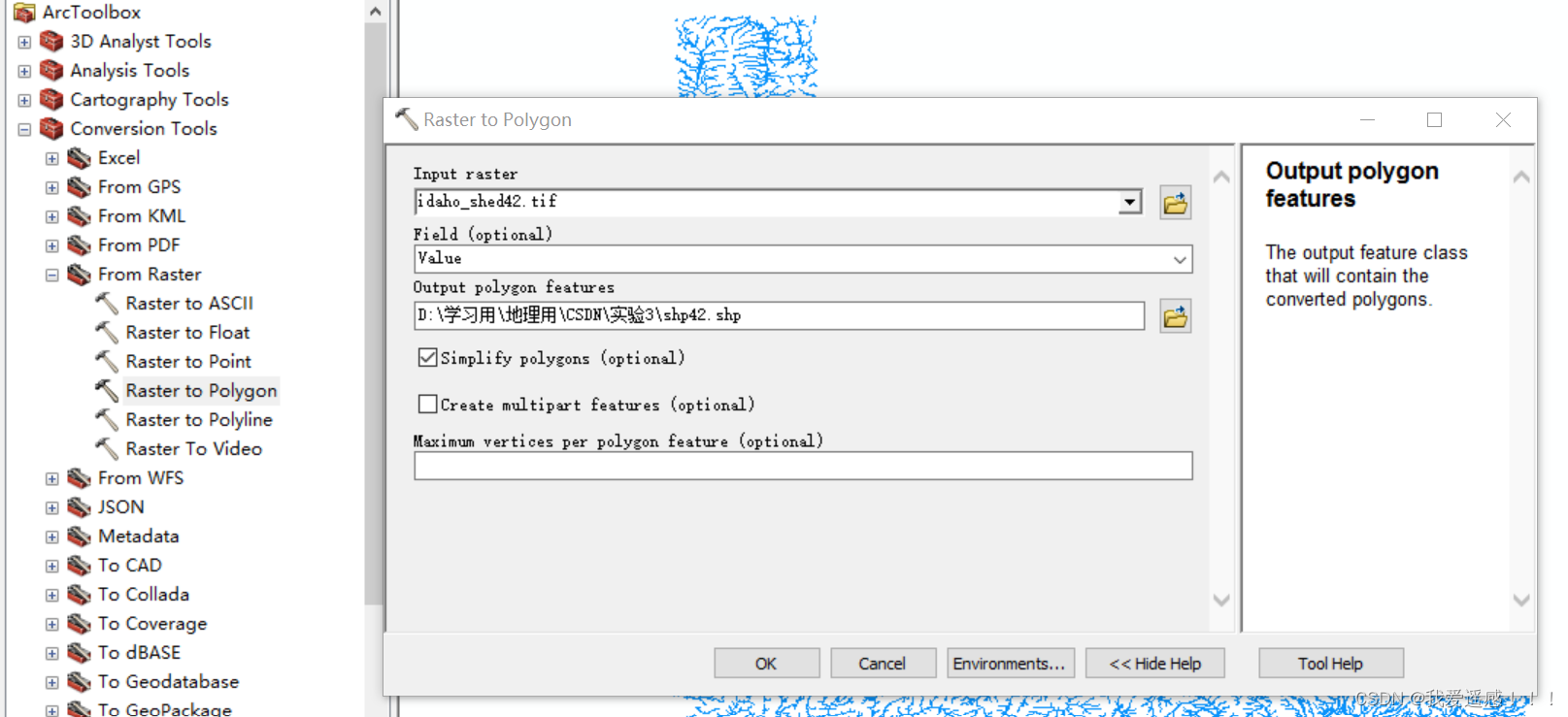

根据DEM数据做流域分析，从Hydrostation.shp找到与您个人序号ID（可以从学生ID.xls文件中查到）对应的水文站以及ID为42的水文站，根据流域分析分别计算该两个水文站的流域范围，并转成多边形矢量数据，计算面积为多少平方公里？（注意：该DEM数据质量较差，有很多洼地，需要先进行填洼分析才能做流域提取）;
假设径流(runoff)为Q，降雨(precipitation)为P，高程变化(relief)为R，根据所提供的“水文数据.xlsx”中的数据利用Excel做回归分析建模，建立径流Q与P和R的回归分析模型为Runoff = 1.50425×R0.3046×P1.5033×10-3；Relief是指一个流域的海拔最大值与最小值之差，单位为m，P为流域平均降雨量，单位为毫米mm;

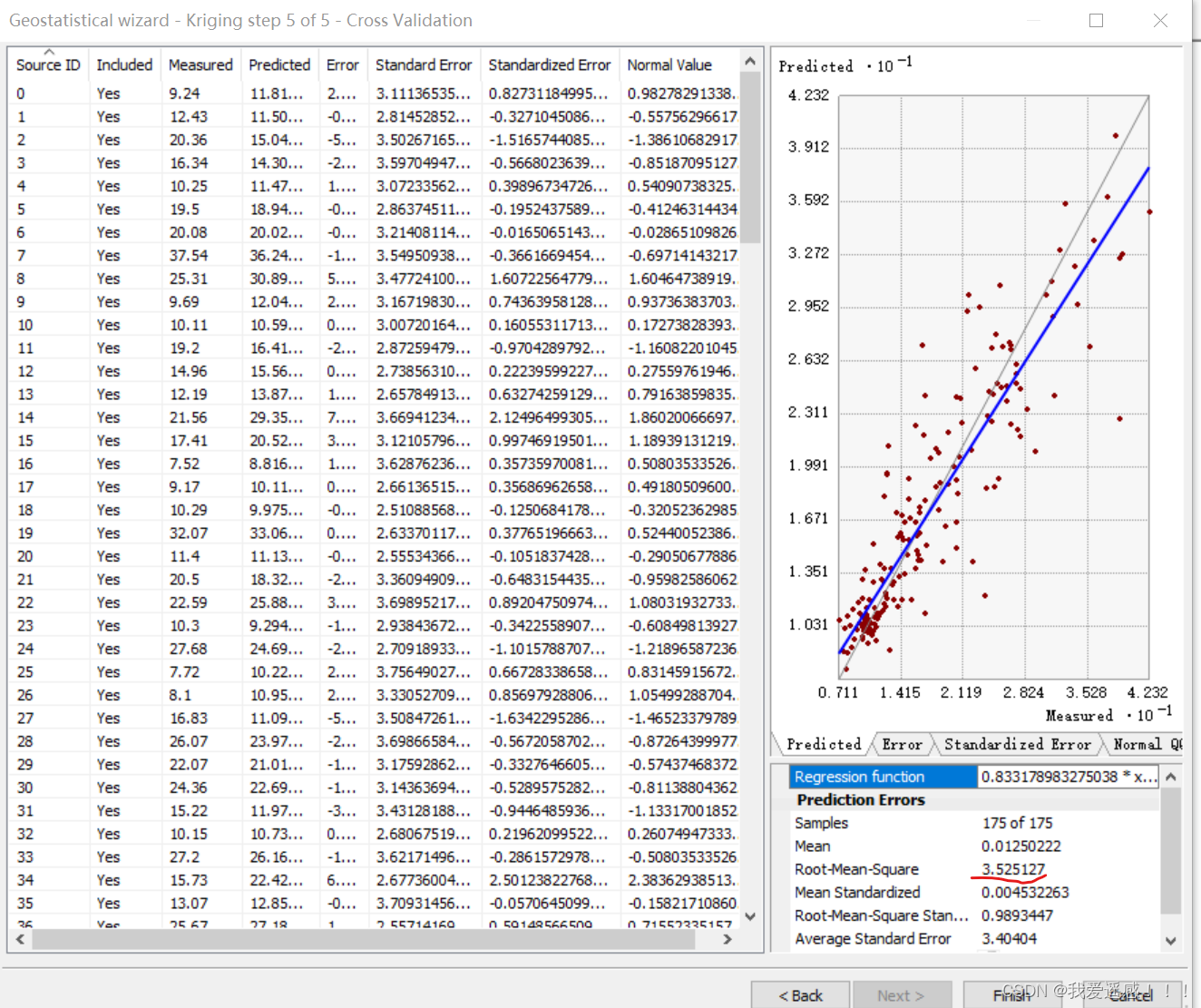

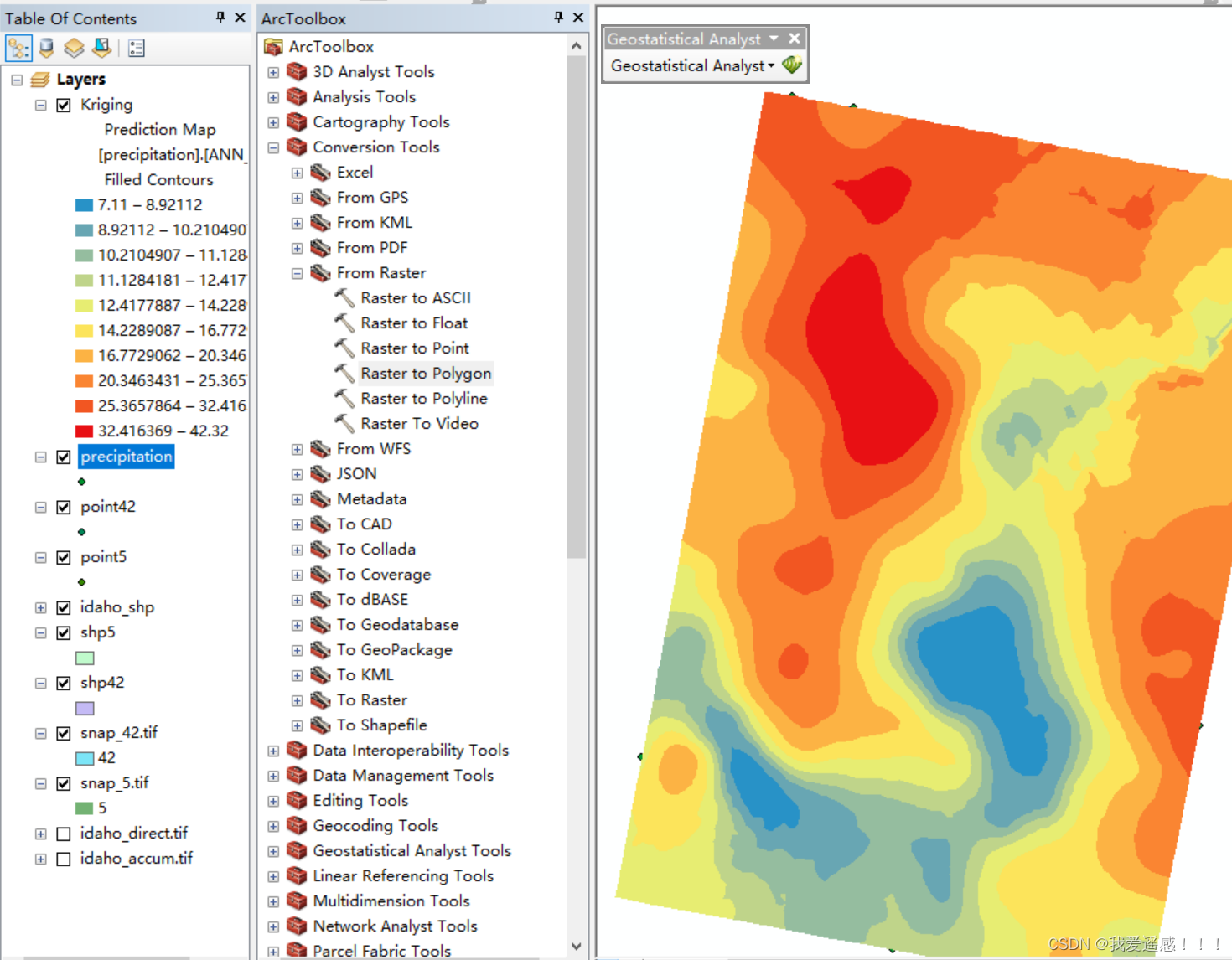

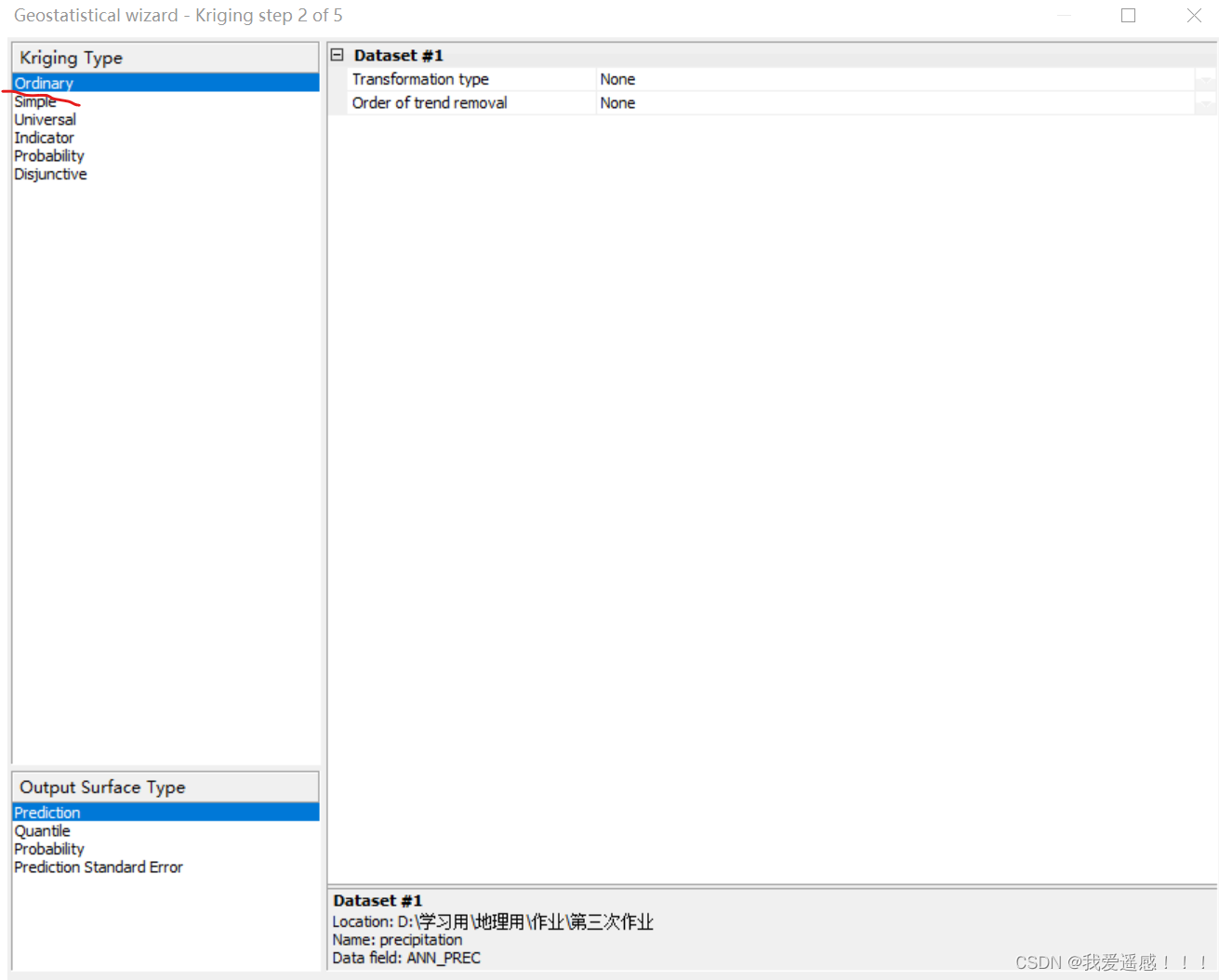

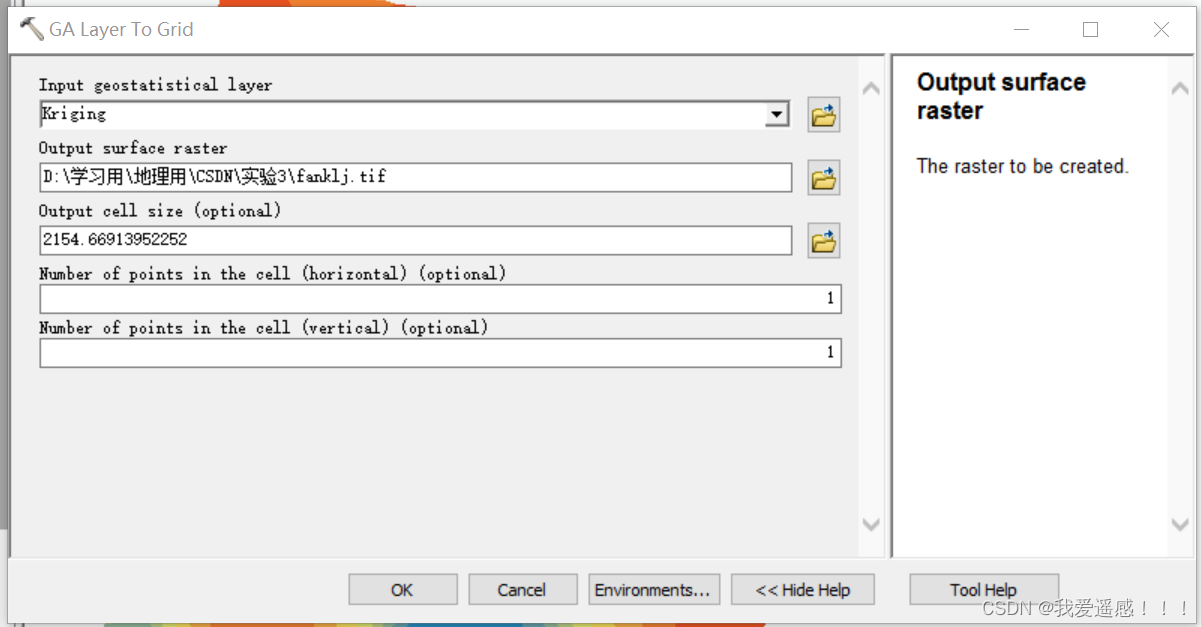

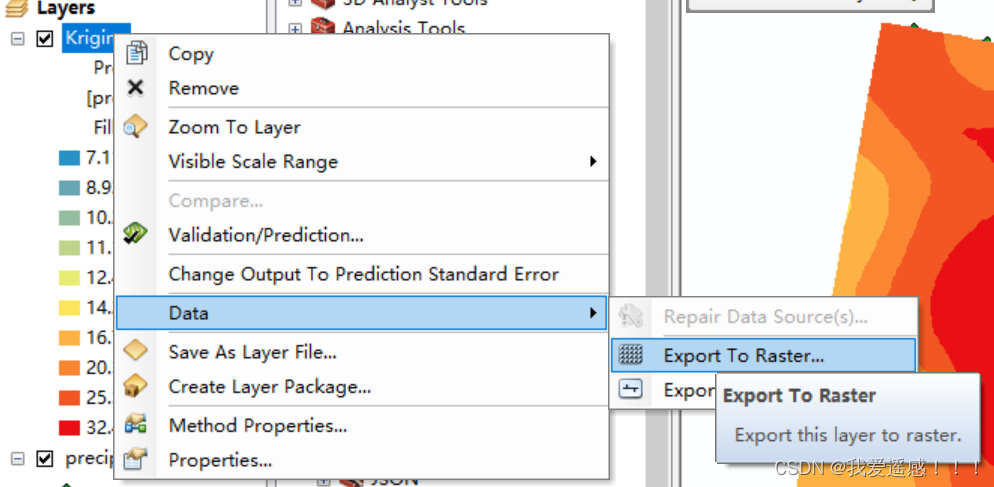

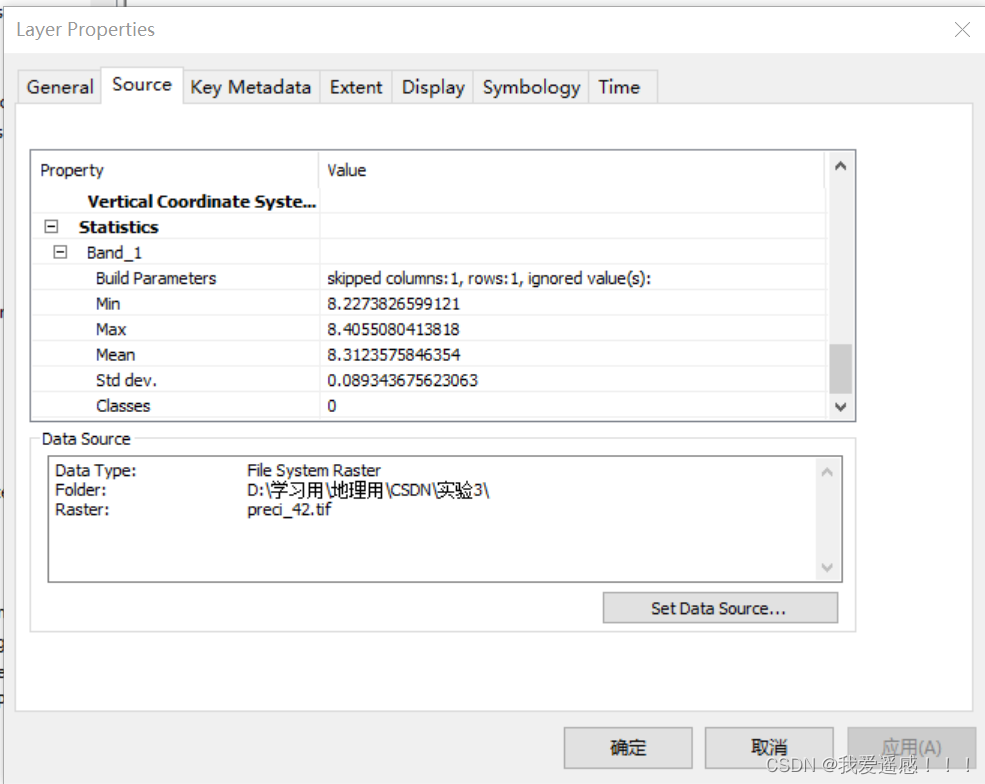

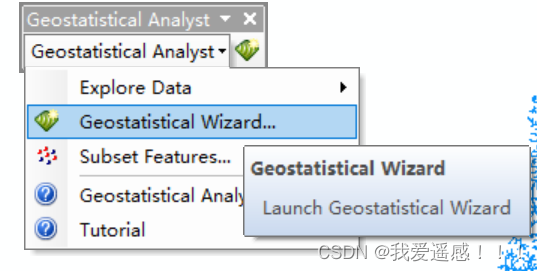

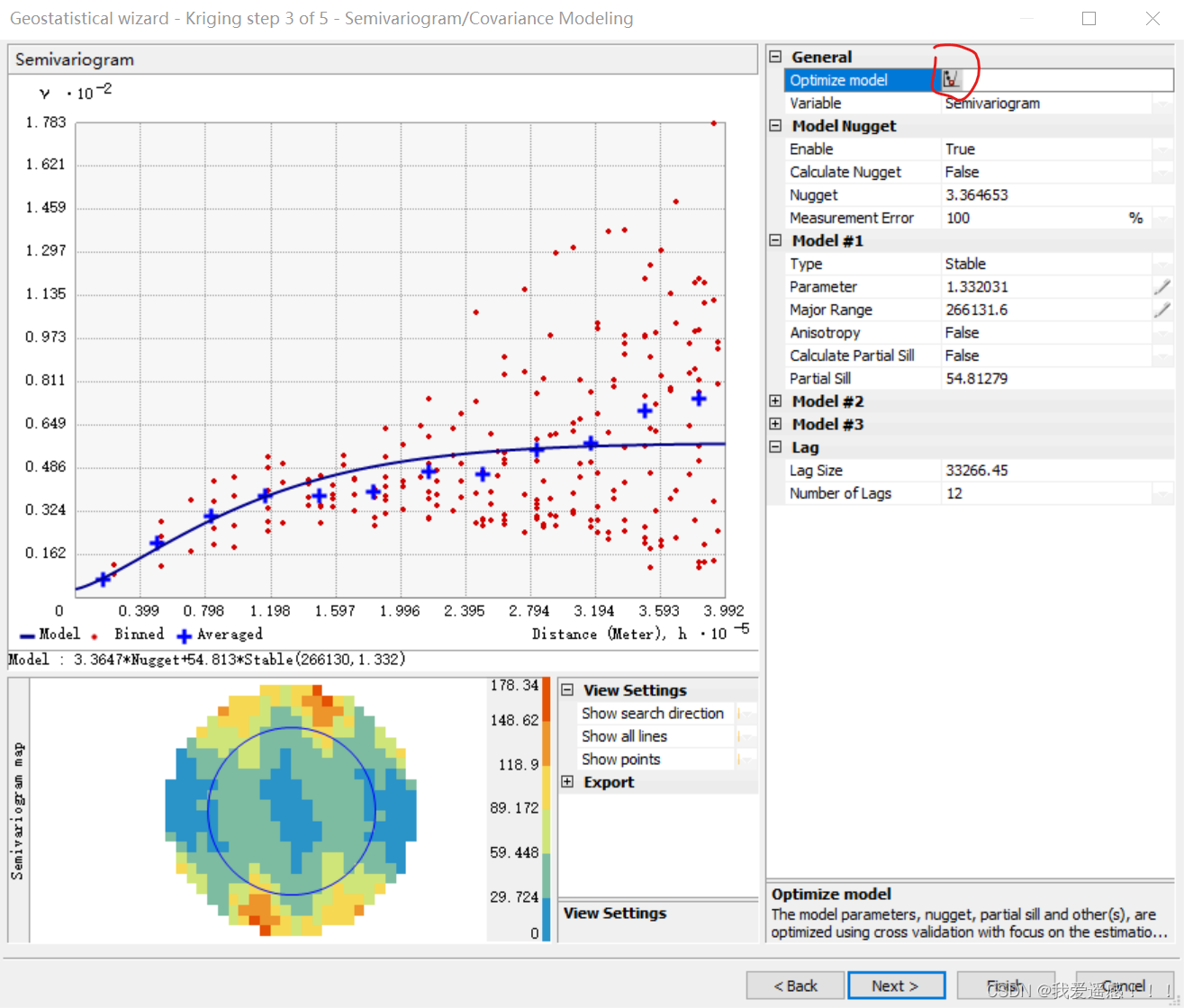

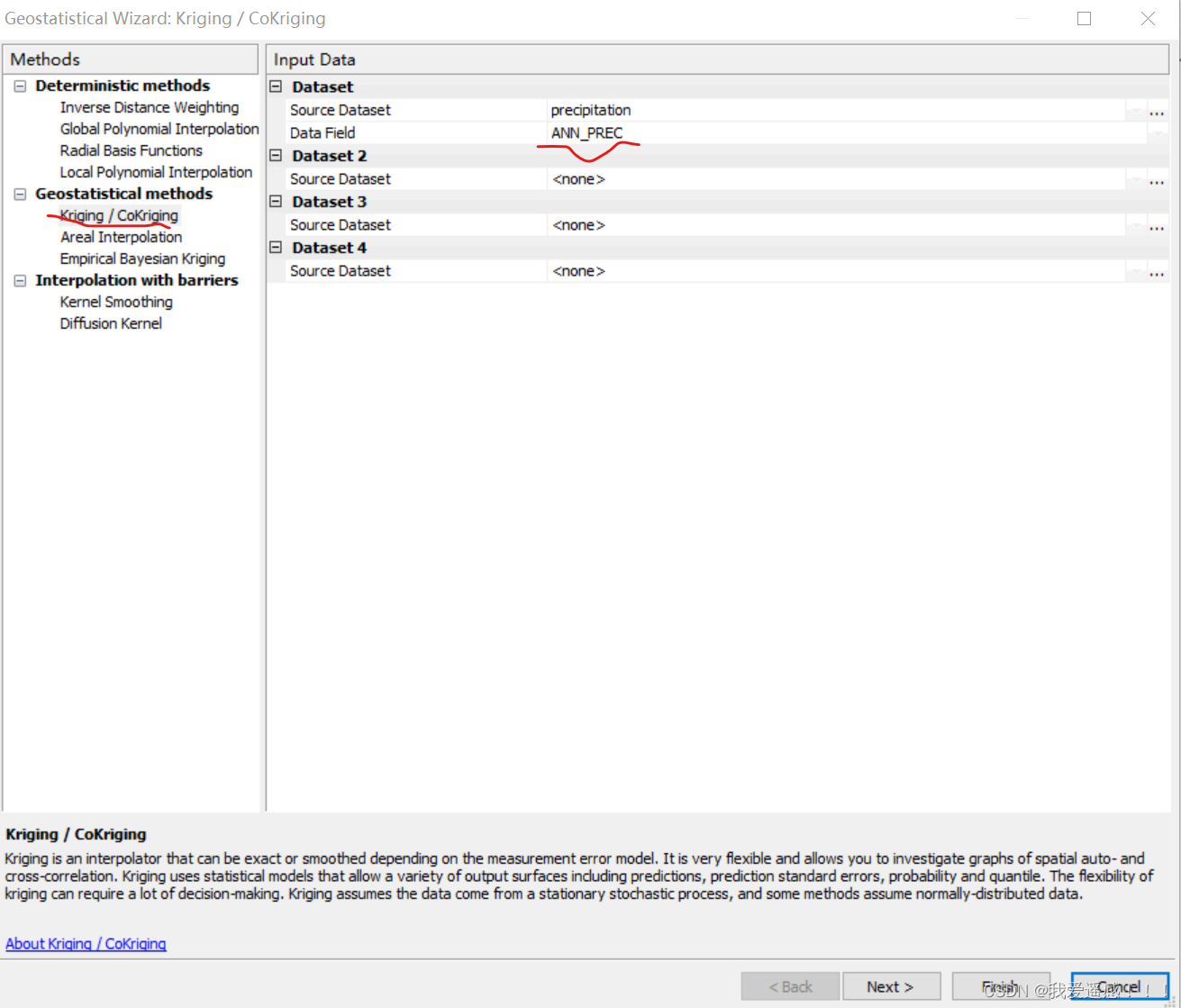

precipitation.shp 数据为爱德华州的年降雨量数据(ANN_PREC)，单位为英寸(1英寸=2.54cm)，利用ANN_PREC属性列进行Kriging插值分析，您所得到的最好的插值模型是什么模型？RMS值为多少？并计算第2步您的水文站以及ID为42的水文站的两个流域的年平均降雨量为多少毫米(你可能需要用第二步得到的流域范围转成多边形矢量数据，切割插值分析结果才可以得到此数据)？；
根据步骤3的拟合模型估计你所在水文站以及ID为42的水文站的年径流量为多少亿立方米(注意单位换算，从英寸à毫米à亿立方米)？

二、实验思路

掌握对基本的DEM数据分析方法，能够熟练做流域分析，掌握基本地理数据模型建模方法；掌握基本的空间数据插值分析方法；能够根据地理数据做简单的数学模型，并根据此模型做简单的模拟预测。

三、实验结果总结

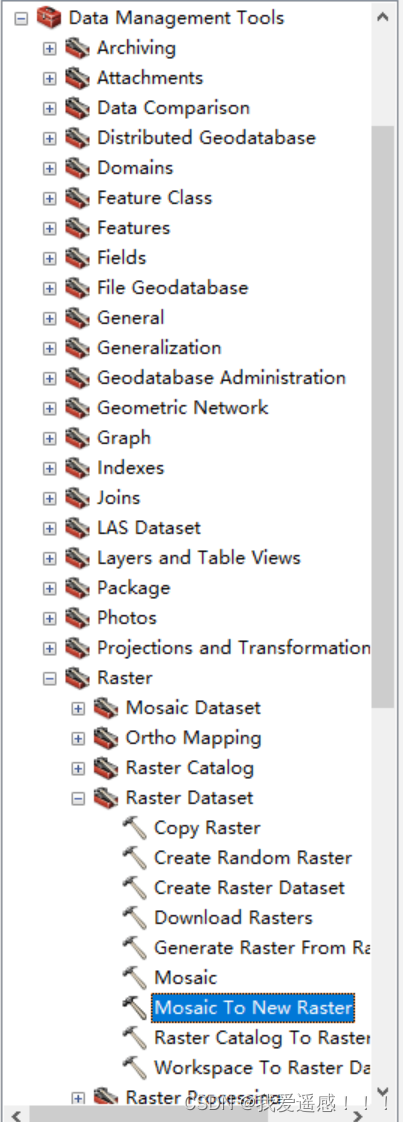

第一题：首先打开数据管理工具

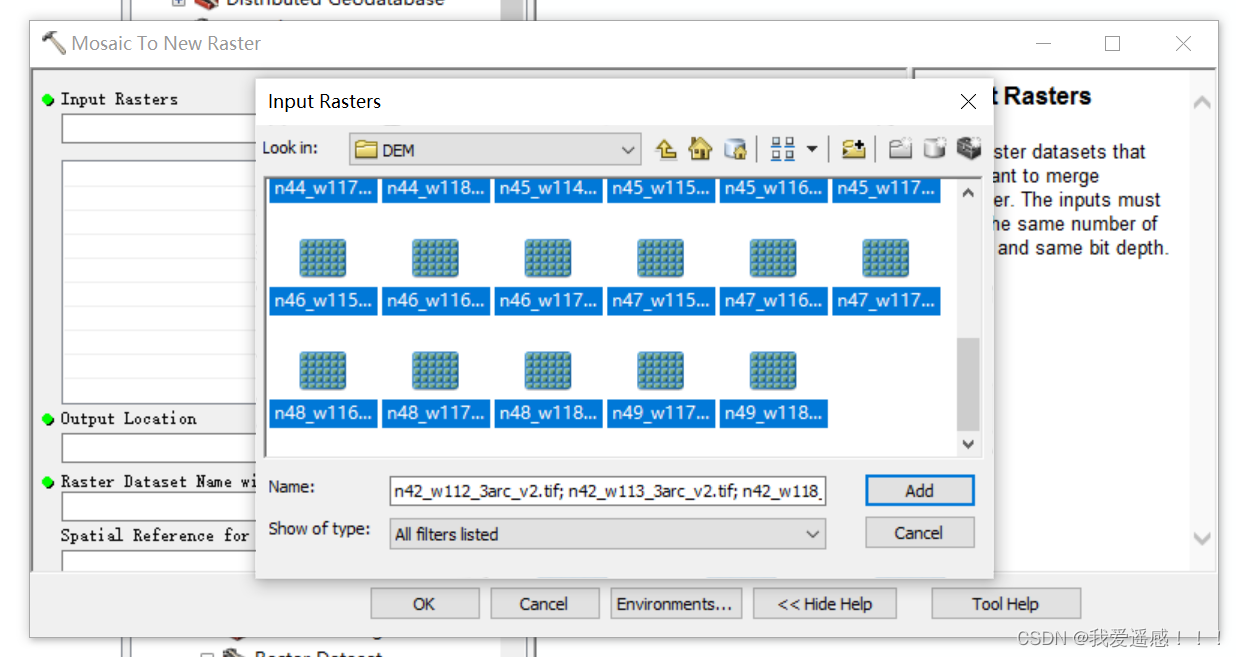

然后把DEM文件夹的数据全部加载进去（ps:把数据视图换成Large Icons就可以如图快捷选中全部数据了）

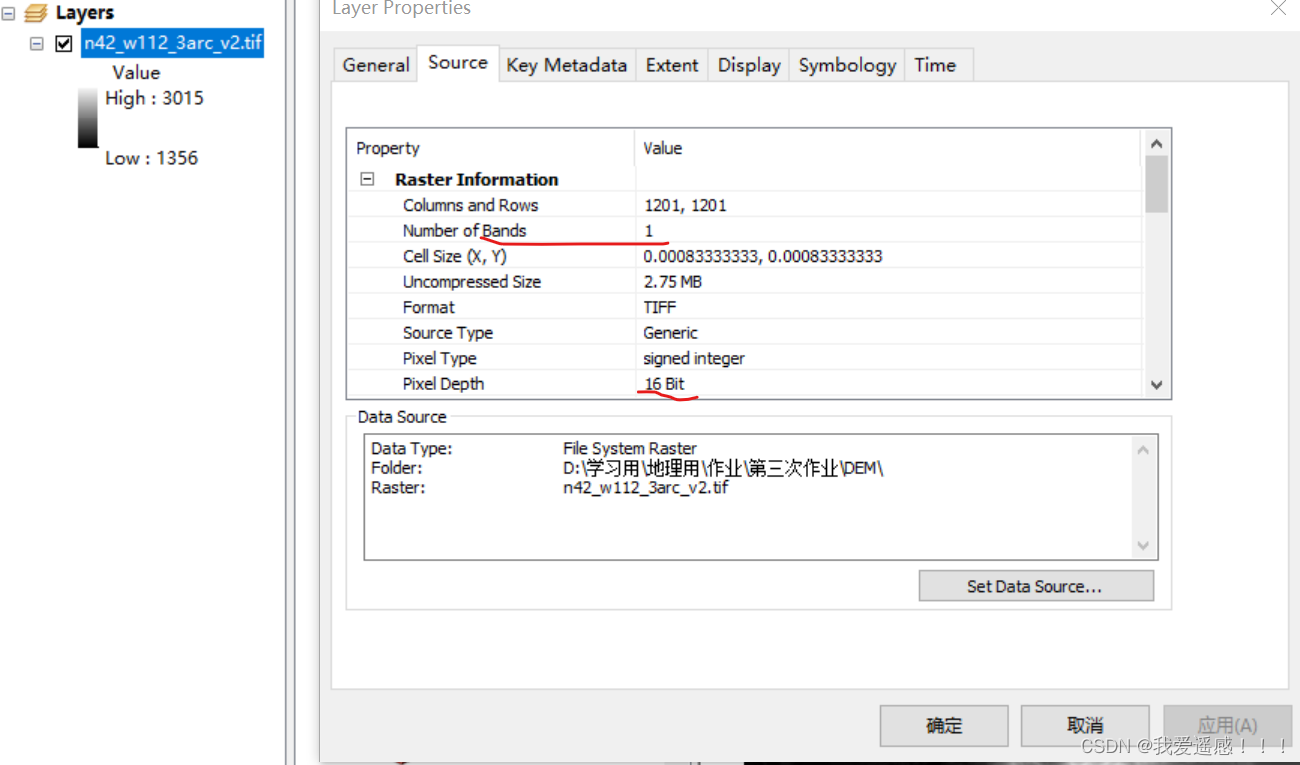

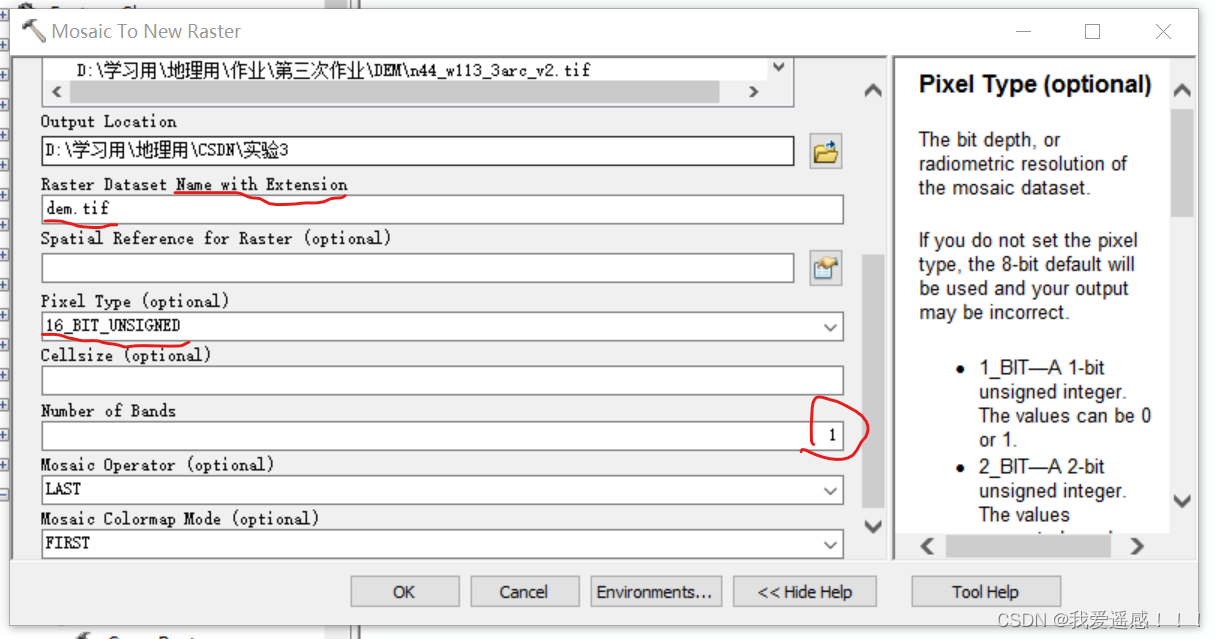

加载进去后，选择文件存放的位置，确定文件名，注意选择像素类型为16BIT、波段为1 （蓝字部分的内容可以事先随便加载DEM中的一个数据，然后看它的属性就可以知道了）

然后对输出的图像进行按掩膜提取（注意是按文件夹中的idaho_wgs84这个文件来提取）

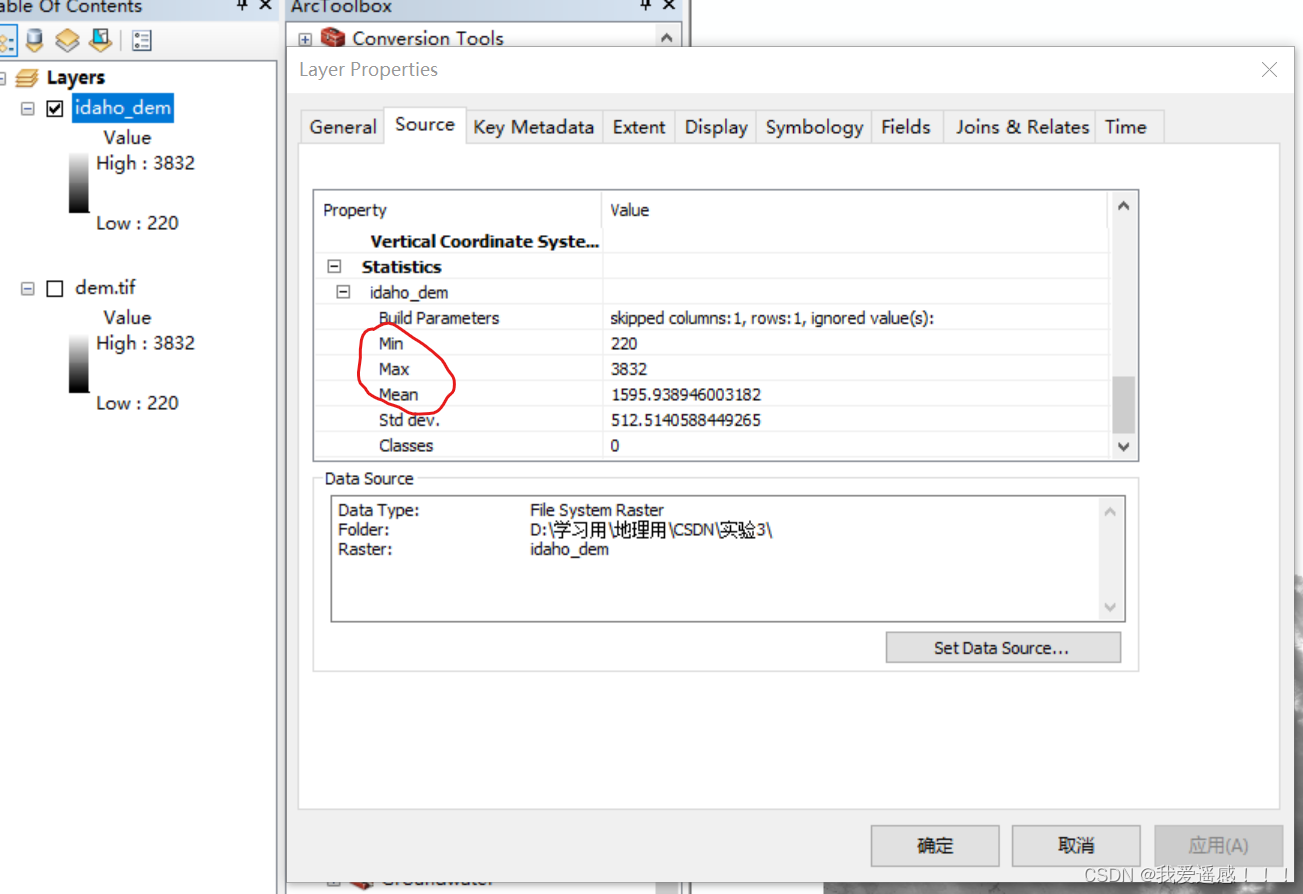

查看爱德华州的最高海拔3832m、最低海拔220m、平均海拔约为1596m（是查看掩膜后的数据的属性噢）

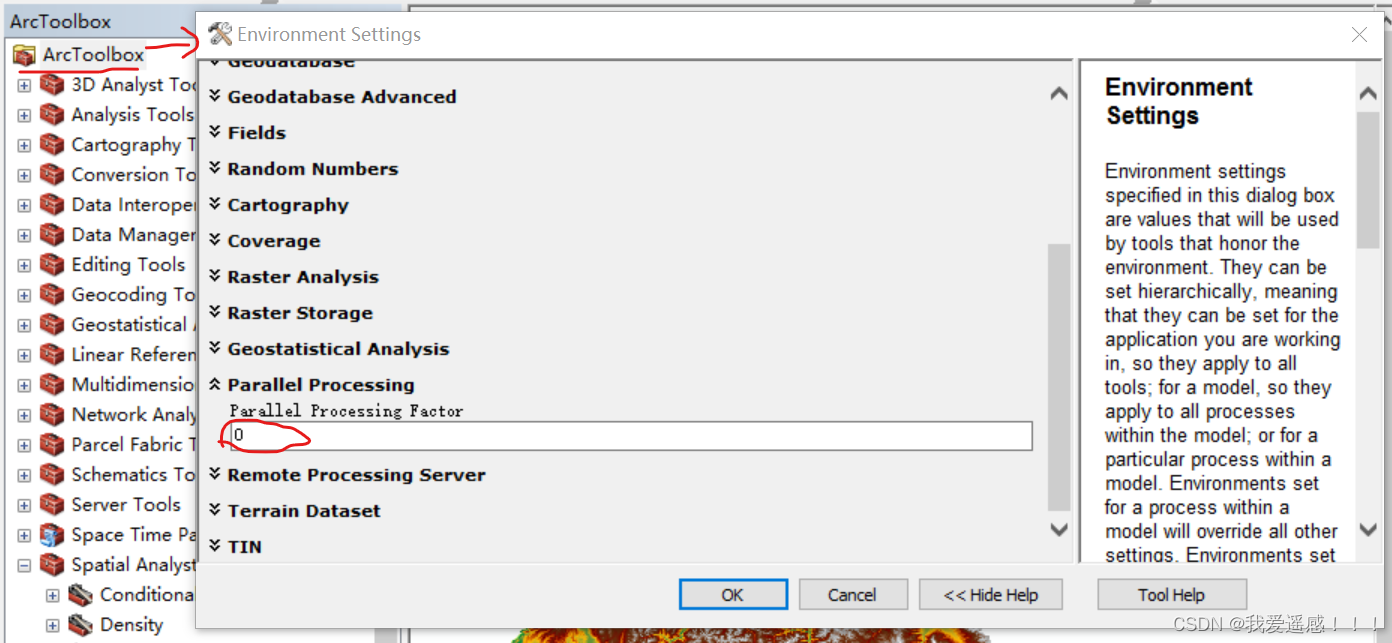

第二题：注（如果工具箱中水文分析工具使用时有问题的话，请在工具箱中找到位于最上面的ArcToolbox然后右键点击环境设置，做到如下图配置即可）

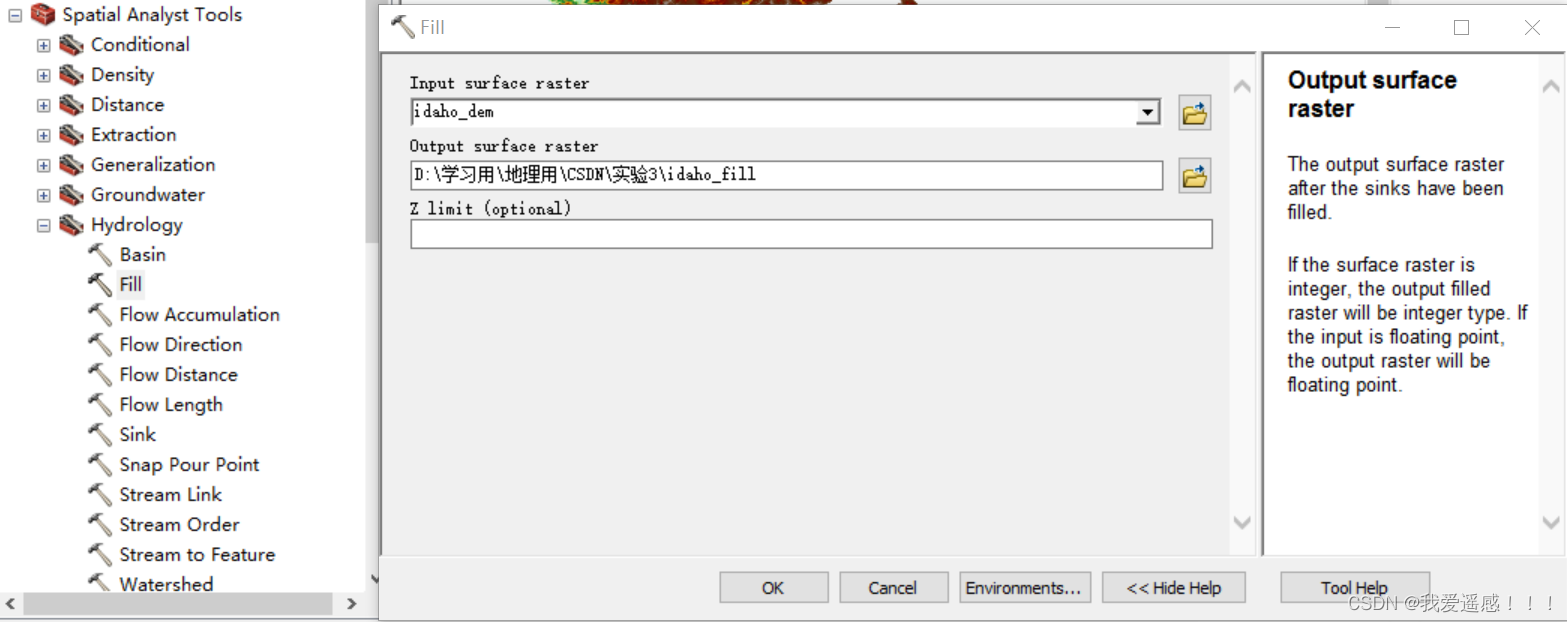

1.填洼

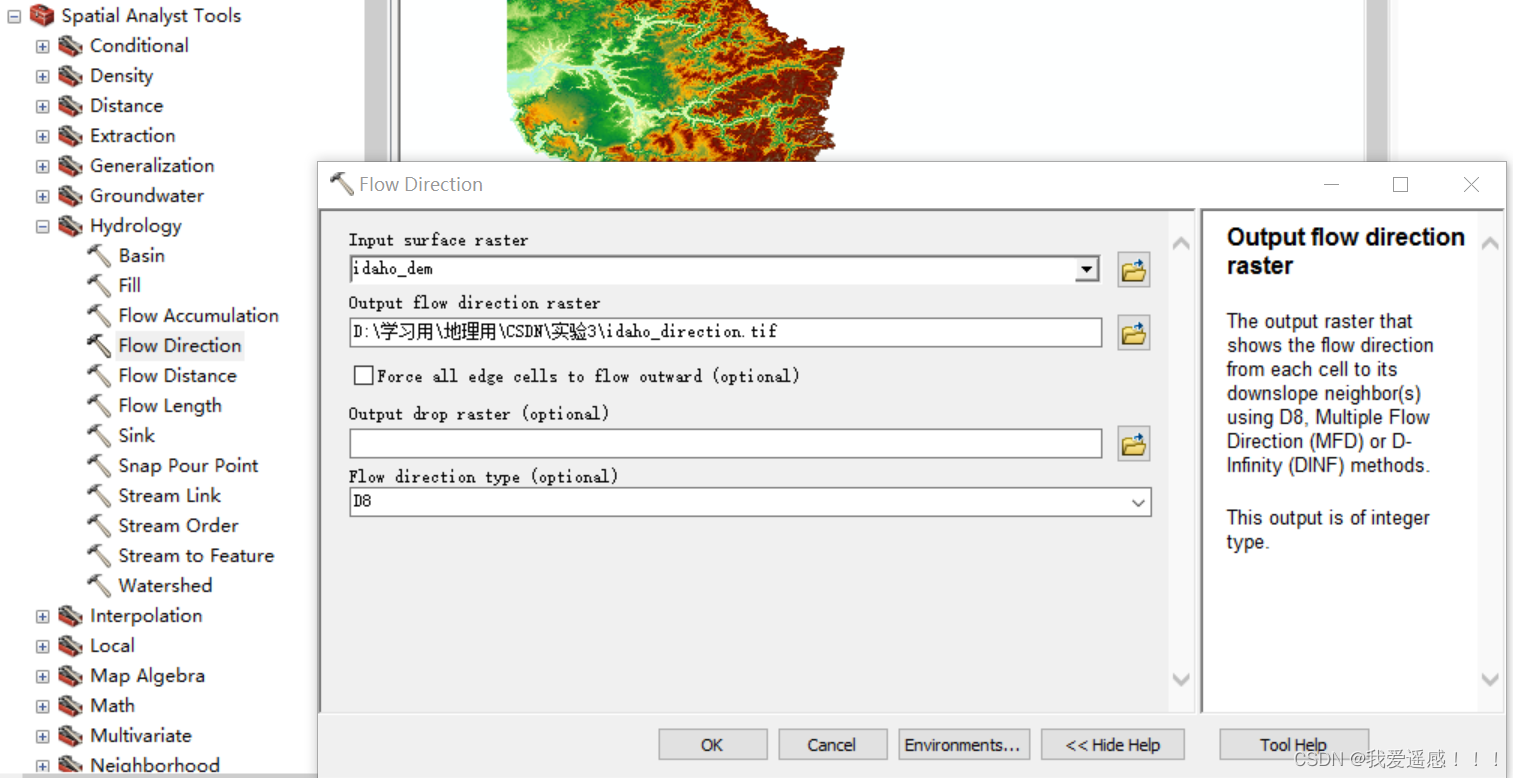

2.流向分析（那个Force的单选框要勾选噢）

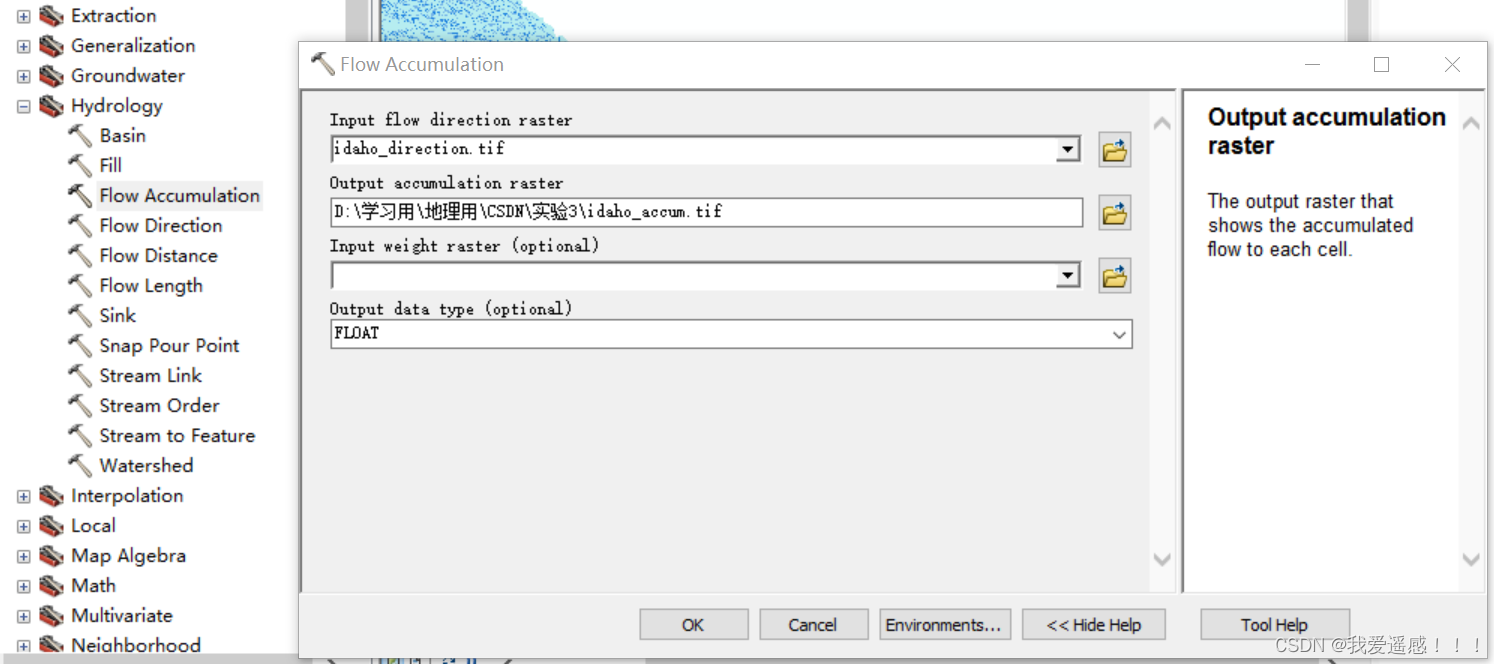

3.流量分析

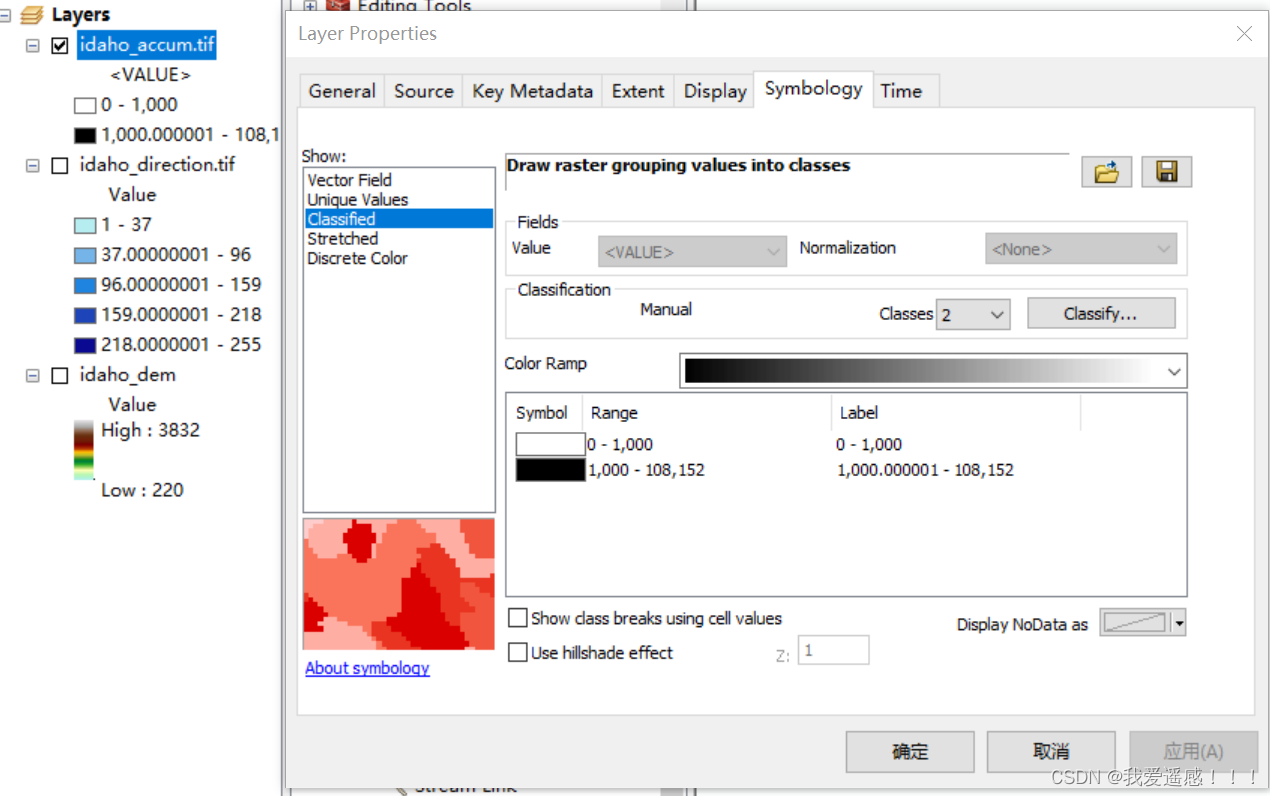

对流量分析的数据进行符号化配置

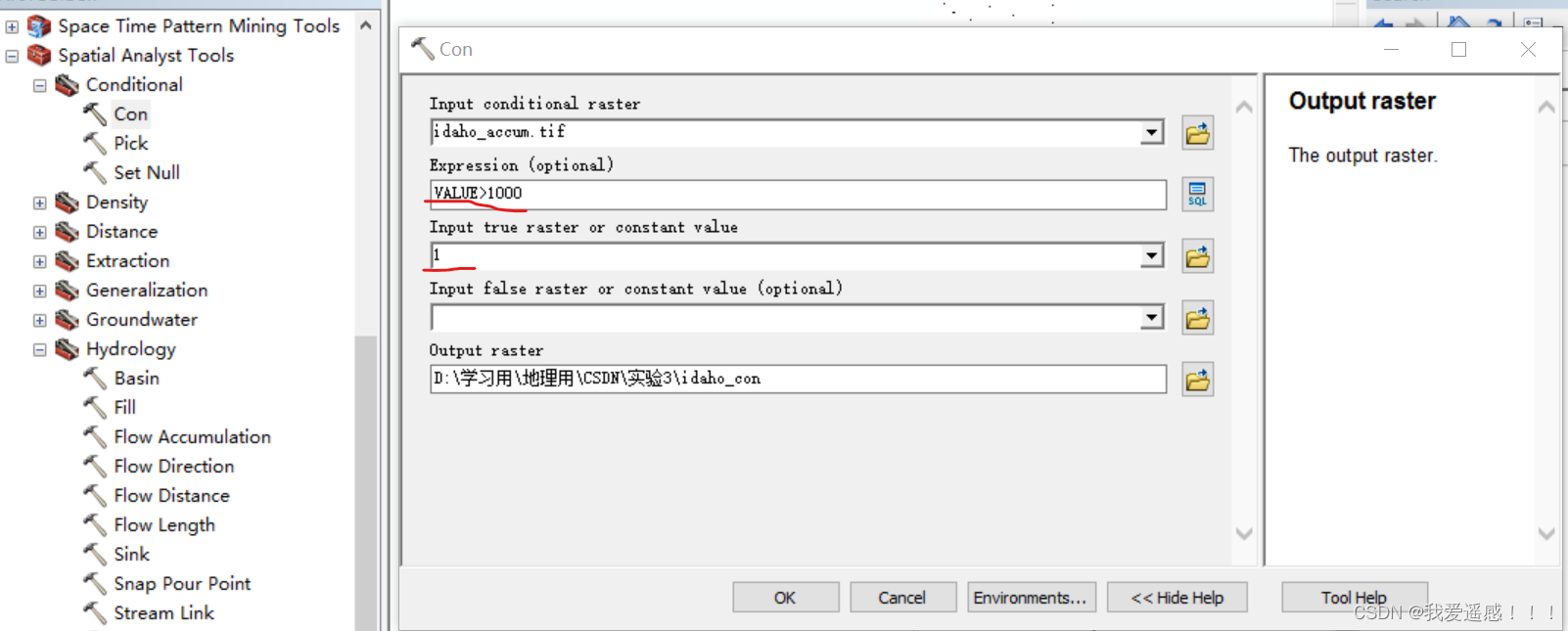

4.条件运算提取河网，表达式为VALUE>1000，设置大于1000的值为1

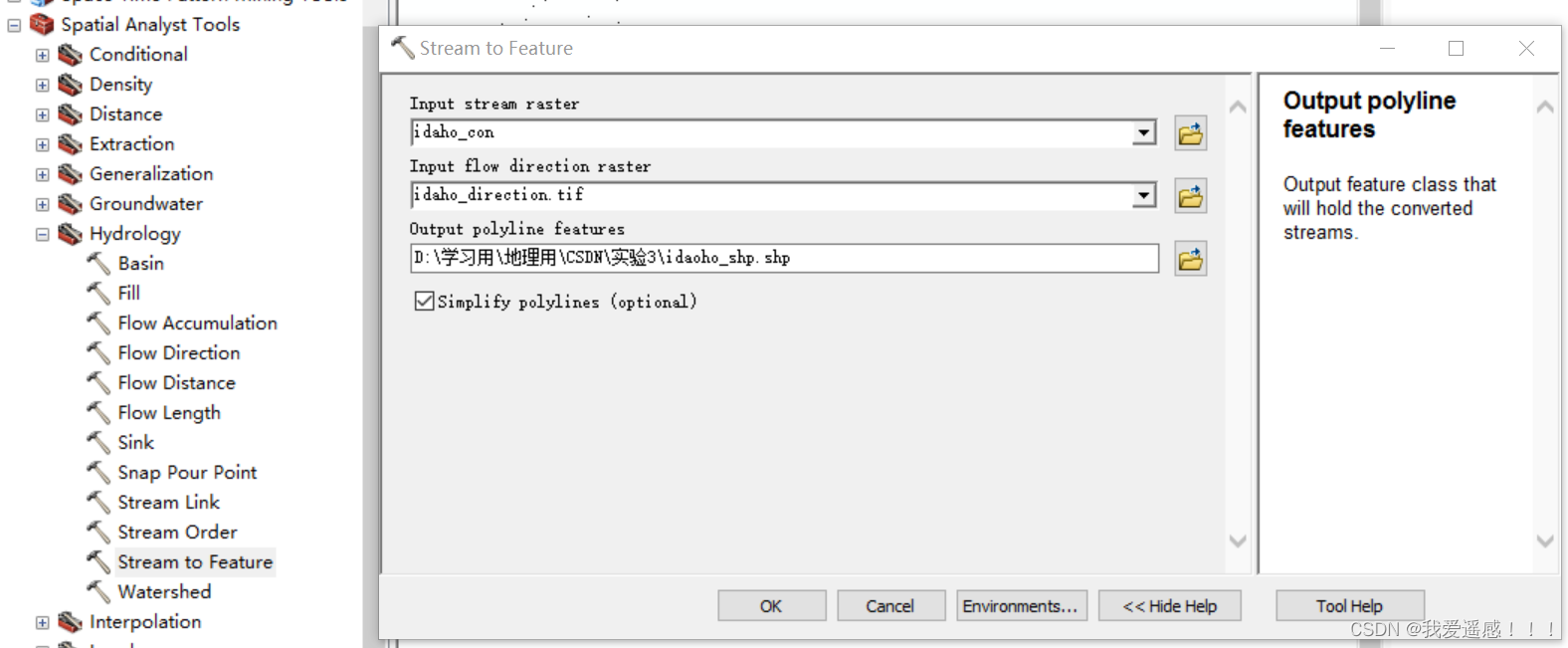

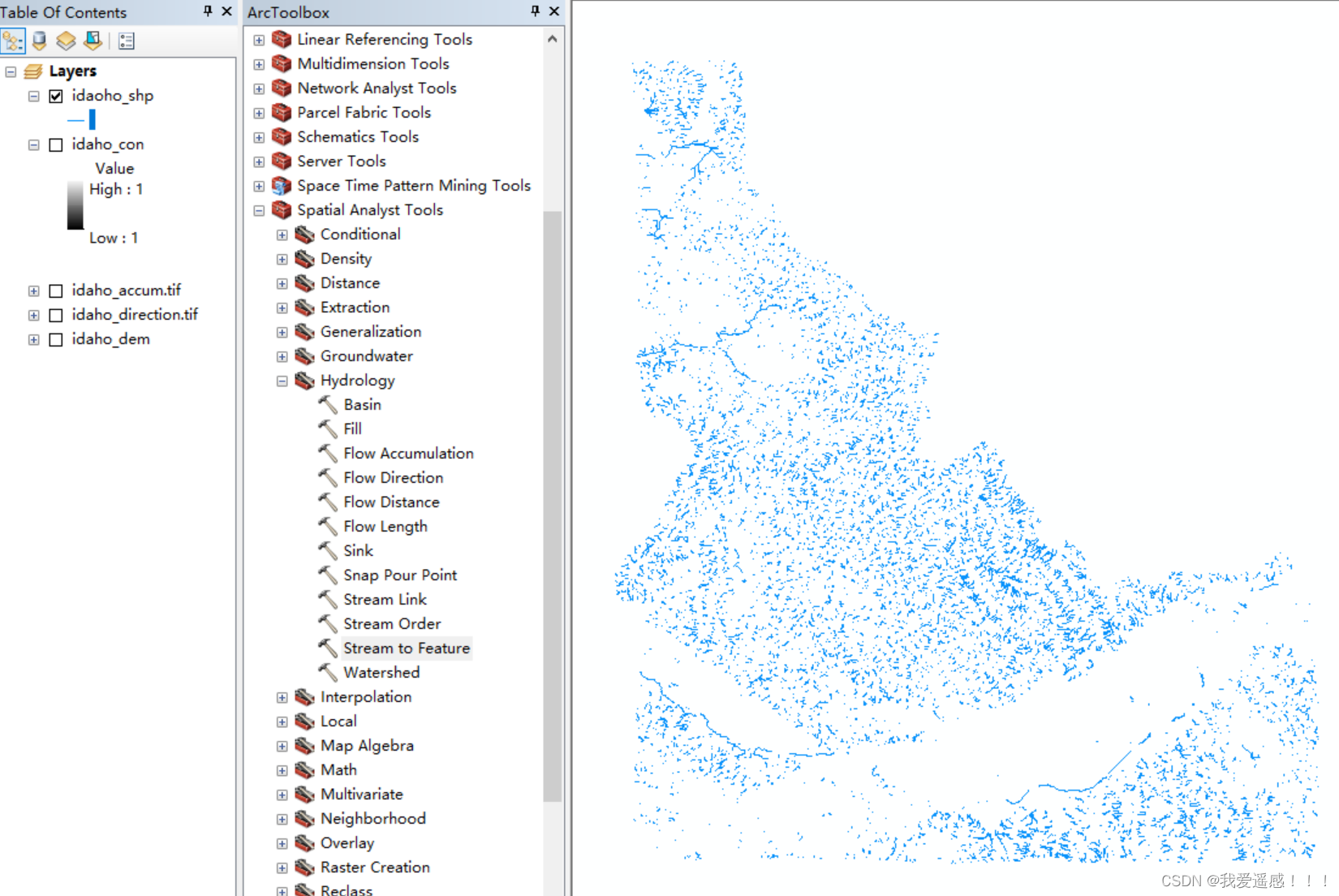

5.栅格河网矢量化

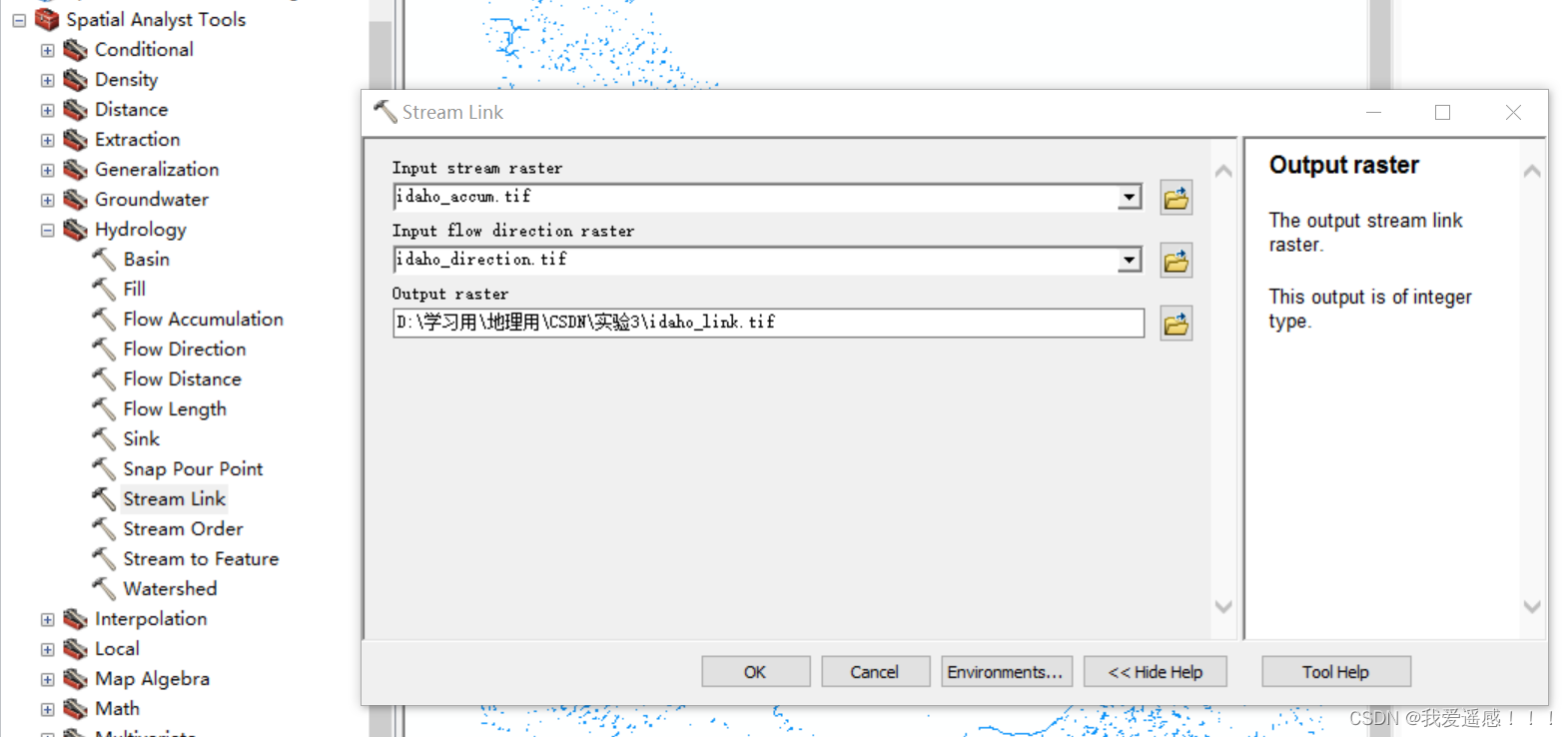

6.河流链接

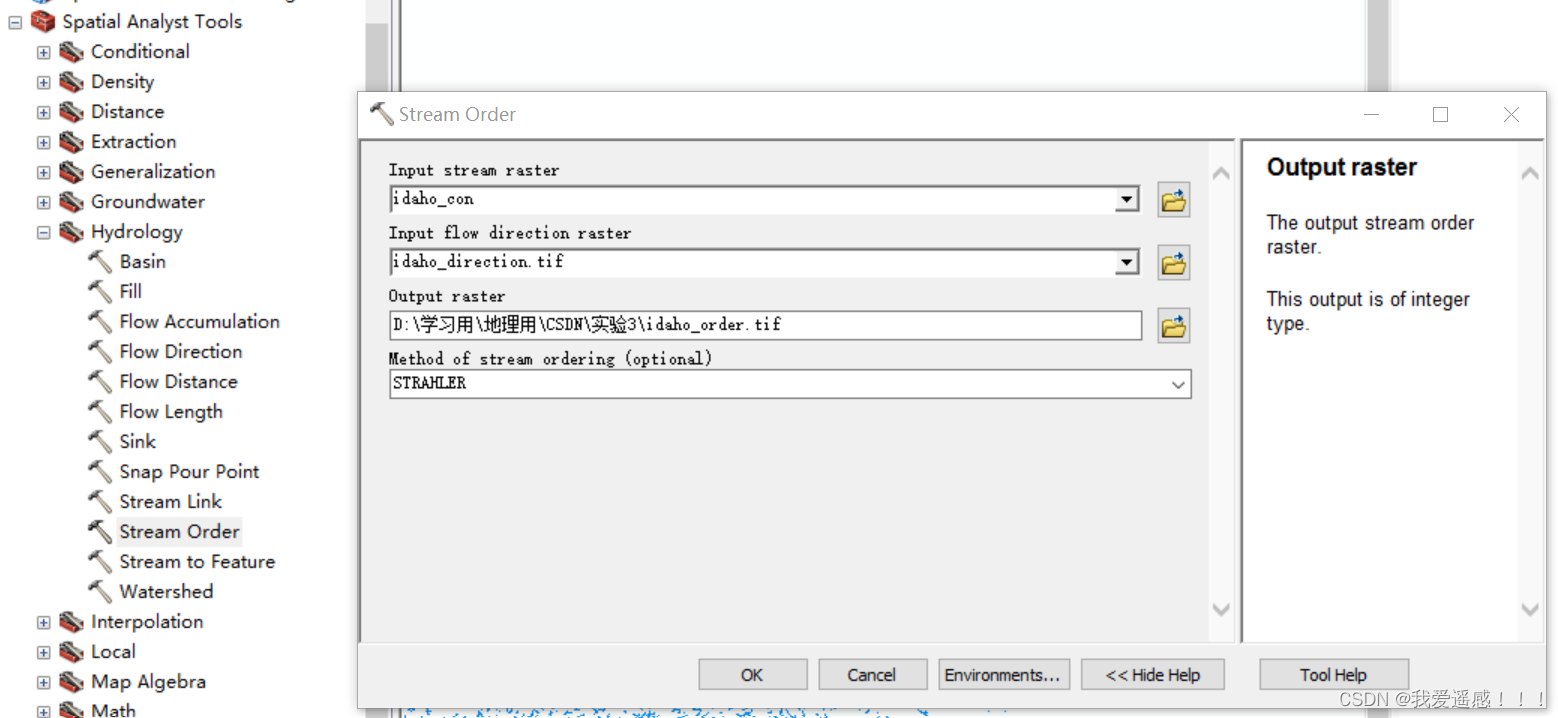

7.河网分级

8.分别提取两个水文站（一个ID42和自己学号尾数的ID）

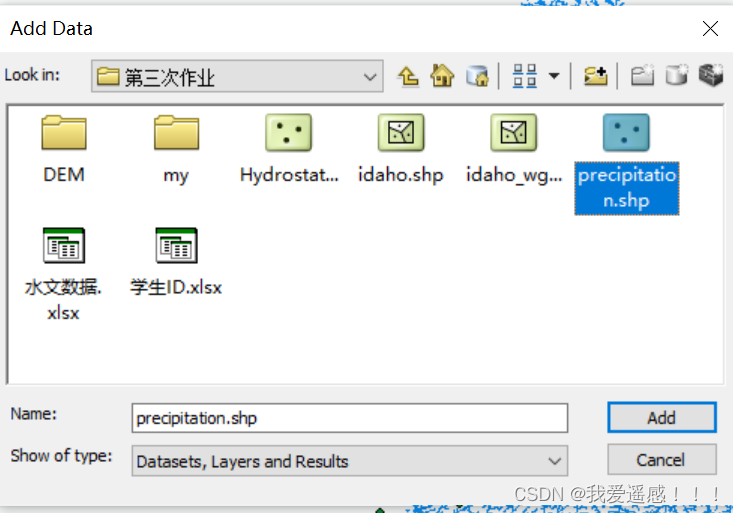

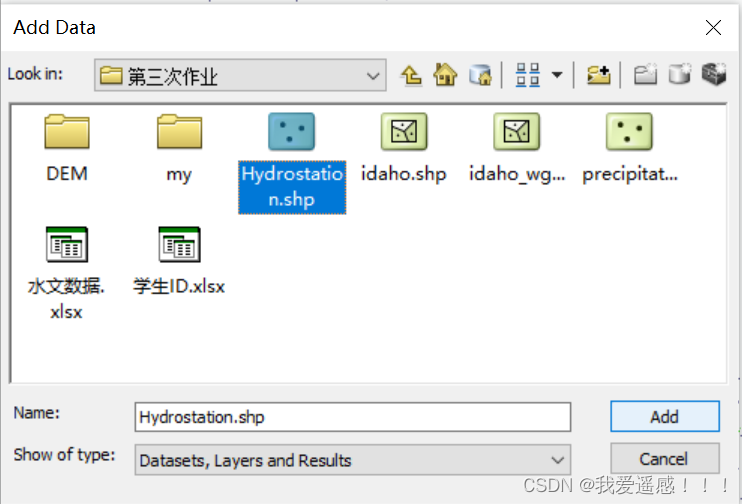

加载水文站数据

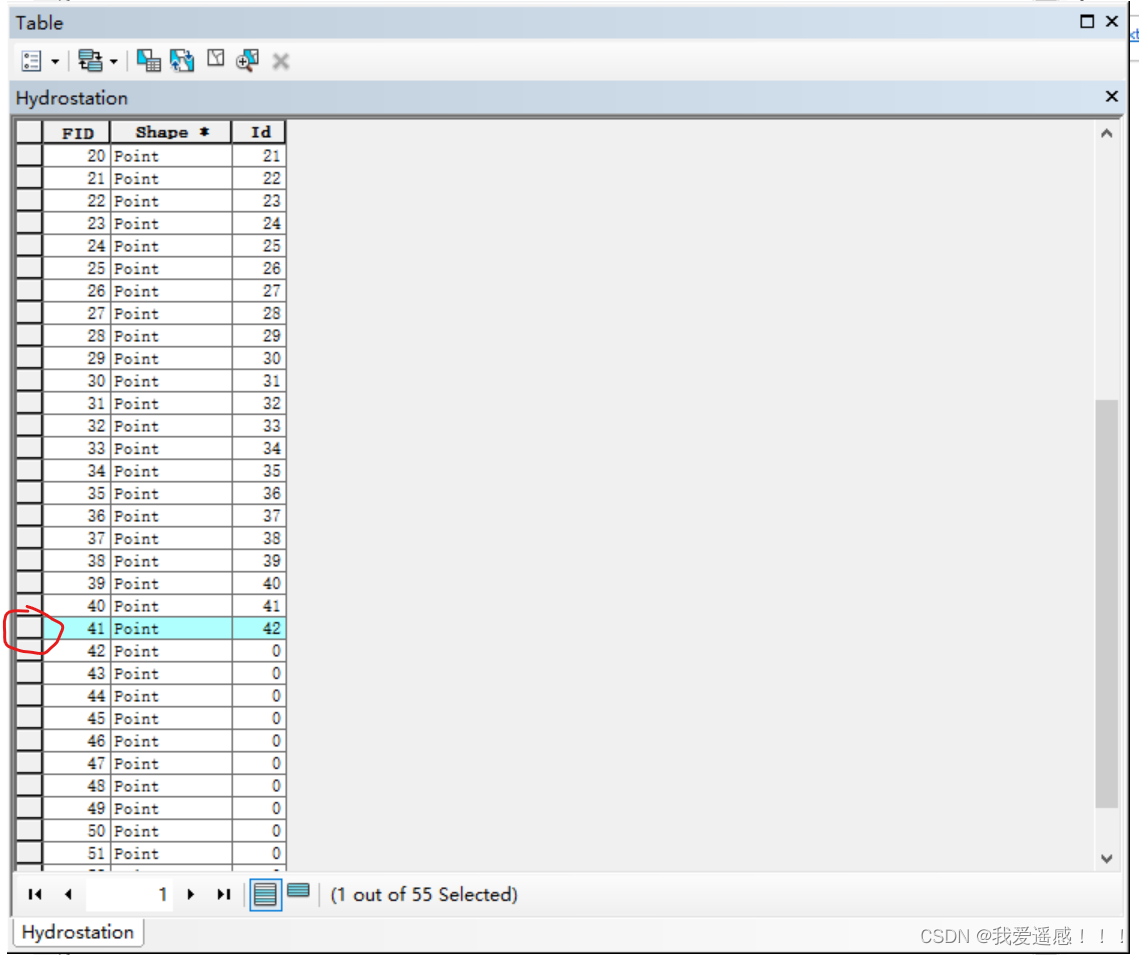

然后打开它的属性表，选择需要的ID（点击那一行最前面的白色格就可以选中了）

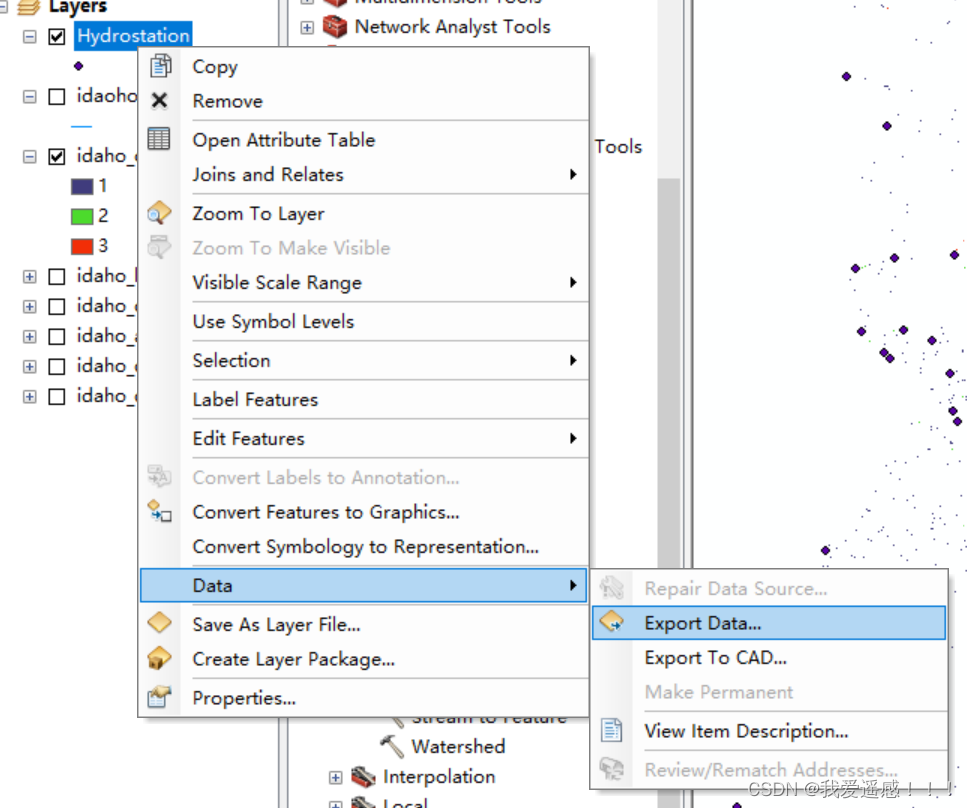

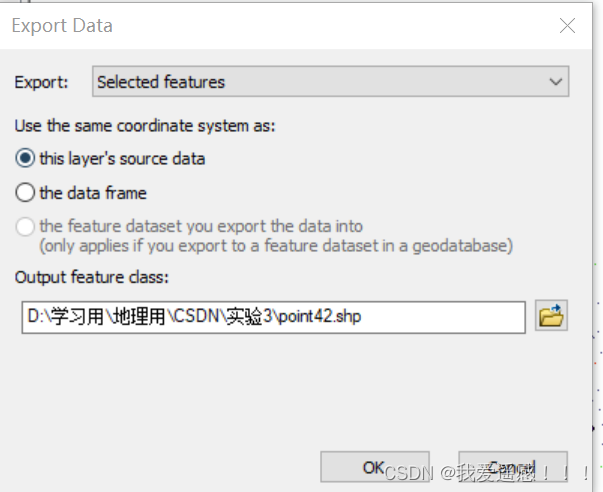

导出数据

以此类推，提取自己学号ID的水文站

9.分别捕抓倾泻点

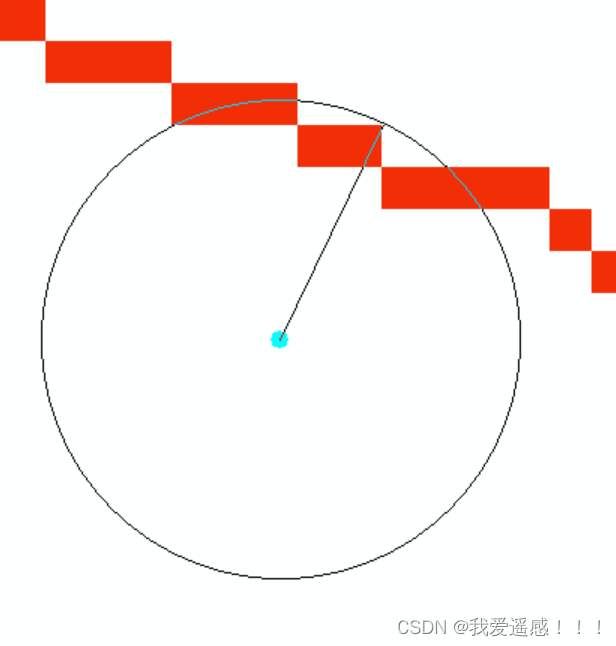

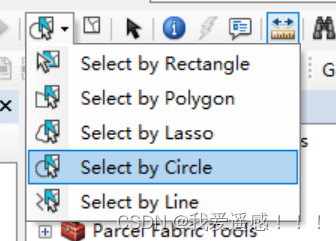

技巧：用画圆的方法来测量，以下以ID为5的点作为示例

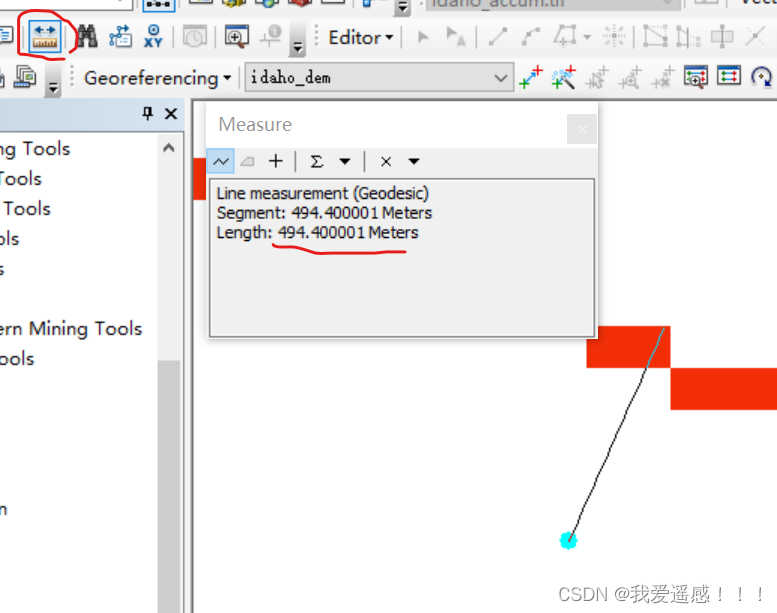

然后用Measure工具条来精确测量

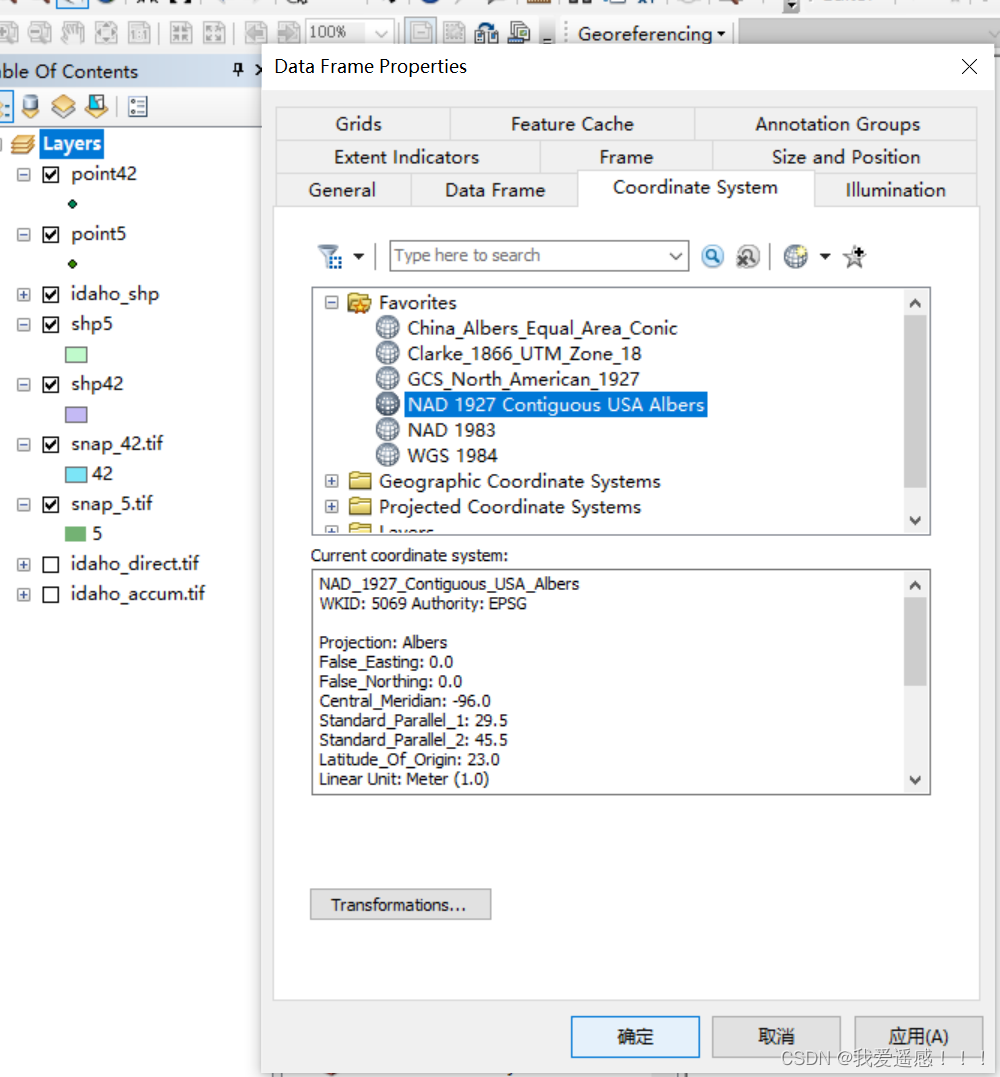

在准备捕抓倾泻点时注意地图单位，下图圈起来的地方

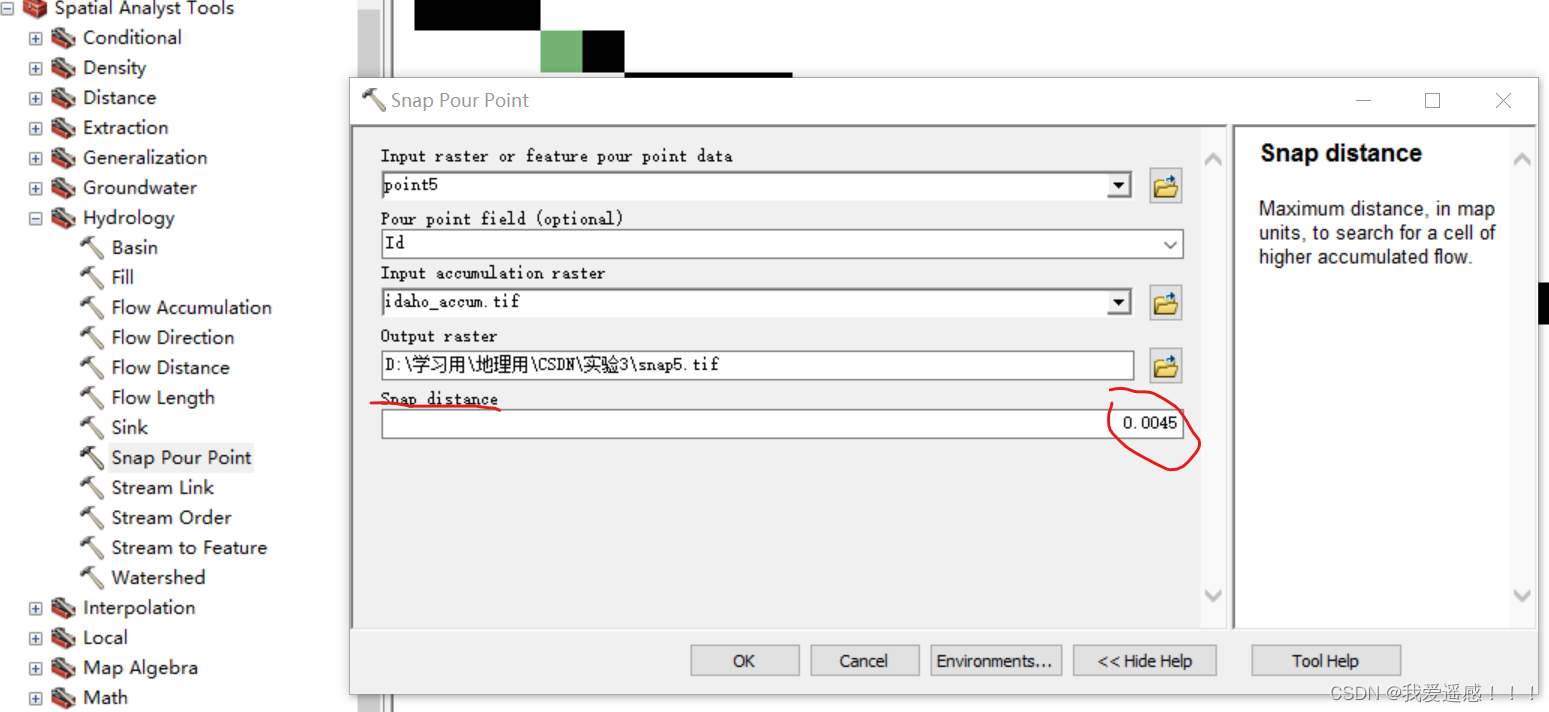

捕抓时注意单位换算（在上面我们测量的单位是米，而我们现在的地图单位是十进制度，snap这个工具条中Snap distance的单位是按地图单位来计算的，一度约为111.2千米，所以我们测量的500m/111.2x1000就约等于0.0045了）ps:当然你地图单位是米或者其他就另加计算了，只不过十进制度的换算麻烦点

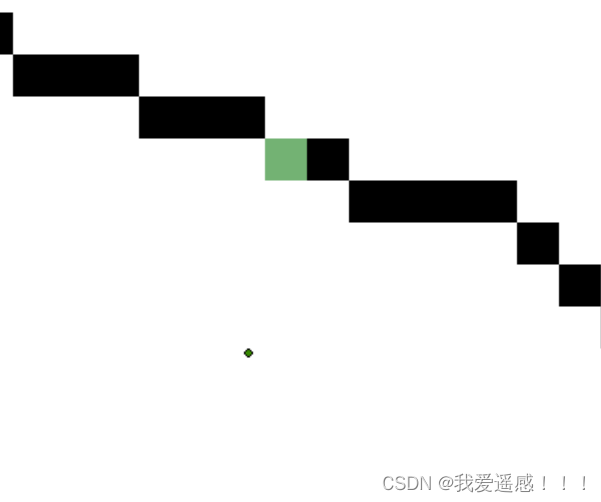

下面这个绿色的像元就是我们捕获的倾泻点啦
