通信原理就是研究信息交换，信号传输的最普遍规律的一门学科

第一章.绪论

一.通信系统

1.信息，消息与信号

信息是消息中包含的有意义的内容

消息是信息的载荷

信号是消息的载体

消息是具体的，信息是抽象的

2.信号分类

信号按参量取值方式可分为模拟信号和数字信号

模拟信号（连续信号）：其电参量取值范围是随时间连续变化的可以有无穷多个取值，例如：正弦信号（最简单的模拟信号）。抗干扰能力弱，容易失真，保密性差但直观且容易实现，功耗低

数字信号：时间连续，幅值离散，只能用有限个电参量来表示。抗干扰能力强，便于多路复用传输，便于交换，便于进行各种数字信号处理，便于存储，集成，加密

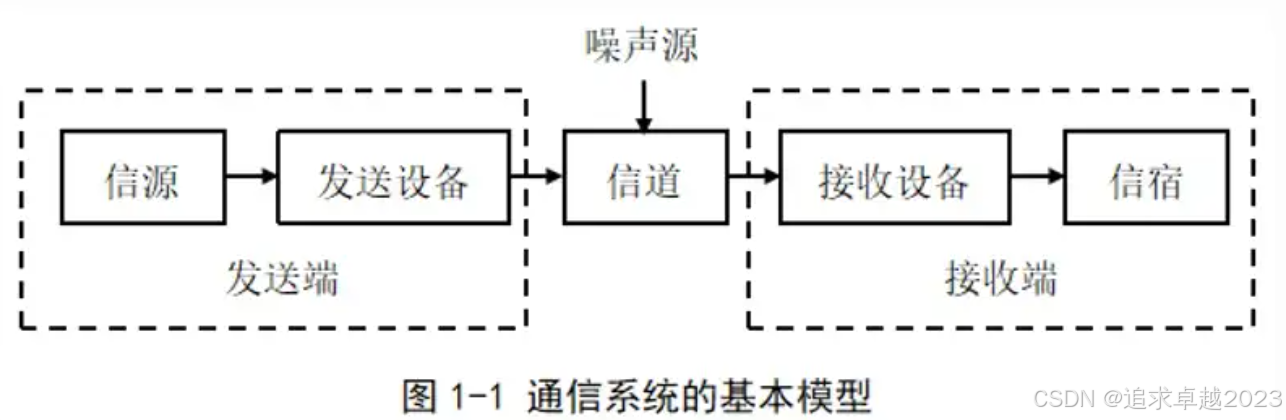

3.通信系统

1.信源：产生消息信号，将各种消息转换为原始电信号，可分为模拟信源和数字信源两类

2.发射机：放大，调制，压缩，加密总之将信源产生的消息信号转换成适合于信道传输的形式

3.信道：传输消息信号的物理媒介，分为有线无线两类

4.接收机：发射机逆过程

5.信宿：消息信号的目的地，将原始消息信号估计还原成原始消息，例如扬声器，显示器等

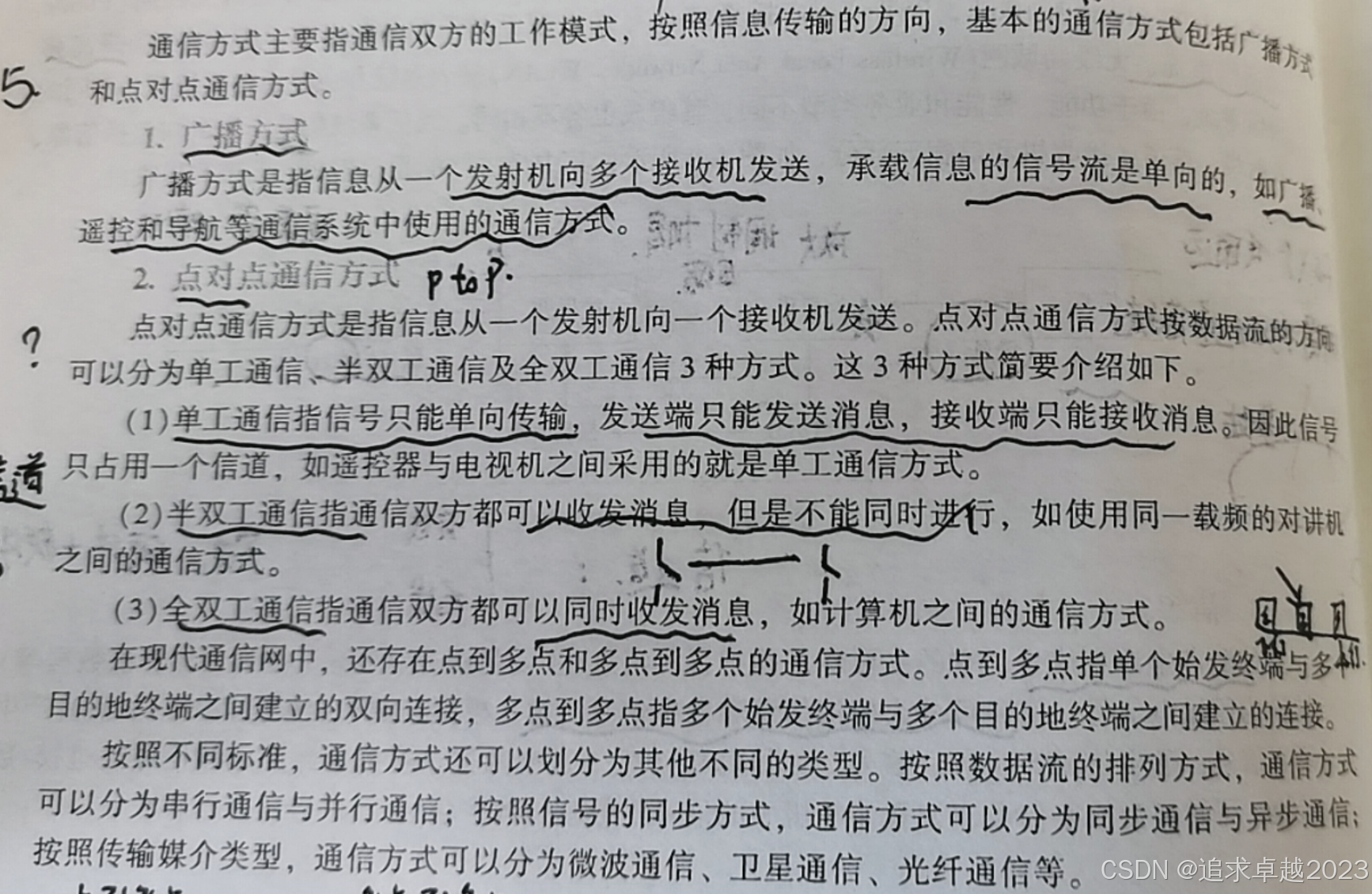

4.通信方式

通信方式是指通信的双方之间的工作方式。常见分类如下：

1、按传输的方向与时间关系分类：单工通信、半双工通信和全双工通信

2、按数字码元传输的时序分类：并行传输和串行传输

3、按系统结构分类：点到点通信（专线通信）、点到多点通信和多点之间通信（网通信）

其中，

单工：指单方向传输信息的工作方式，例如广播、遥控、无线寻呼等

半双工：指通信双方都能收发信息，但不能同时进行收发的工作方式，例如普通对讲机等

全双工：指双方可以同时收发信息的工作方式，例如电话通信等

为了更好的让大家了解单工、半双工和全双工，我给大家做个比喻吧。

单工我相信大家很容易就理解了，但是很多人半双工和全双工不能很好的区分，对于半双工和全双工我们可以这样想，半双工就好像是两个温文尔雅的女士在聊天，这位女士说话的时候，另一位女士在聆听，她不会插嘴；而全双工就好像是两个泼妇在吵架，你说一句，我说一句，谁也不让谁。

5.主要通信资源

信道带宽，发射功率

6.通信系统分类

1、按信道信号特征分类：模拟通信和数字通信

2、按传输媒质分类：有线通信和无线通信

3、按传输方式分类：基带传输和带通传输

4、按通信业务分类：电话通信、数据通信、图像通信和遥控通信等

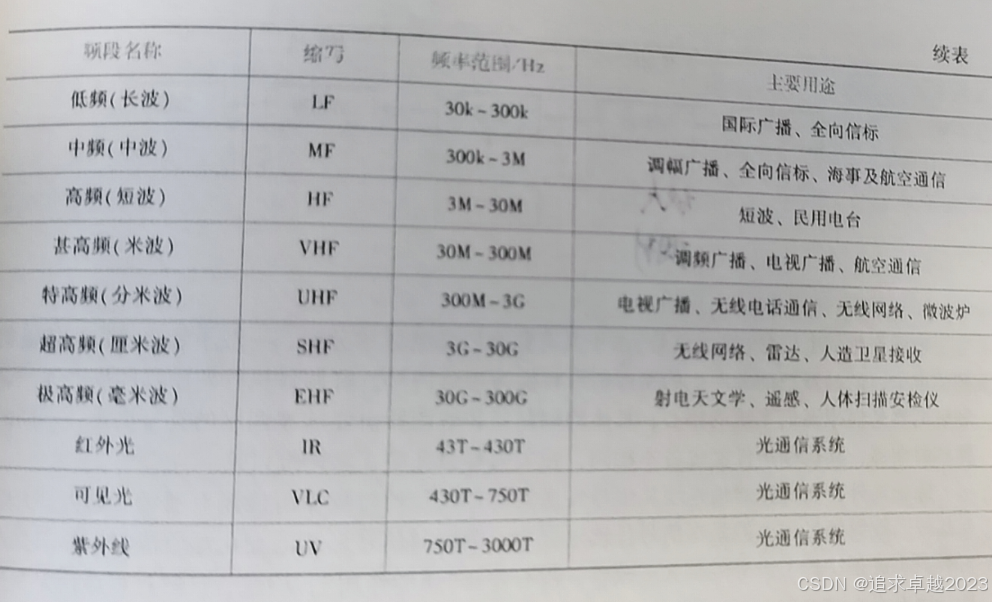

5、按工作波段分类：长波通信、短波通信、微波通信和光通信等

6、按复用方式分类：频分复用、码分复用和时分复用等

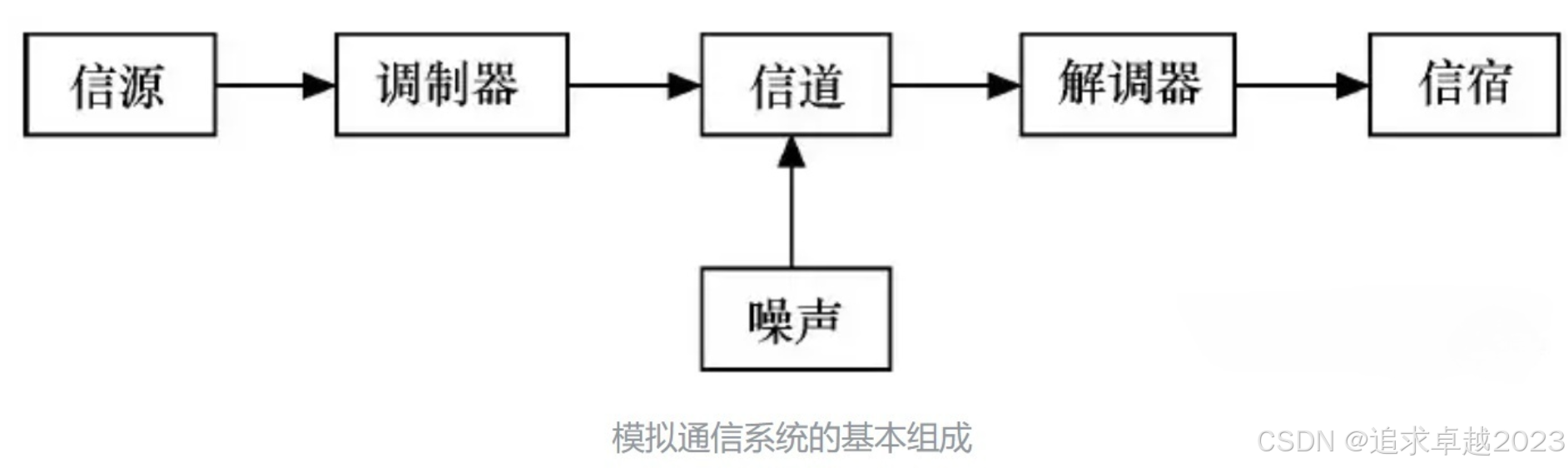

7.模拟通信系统

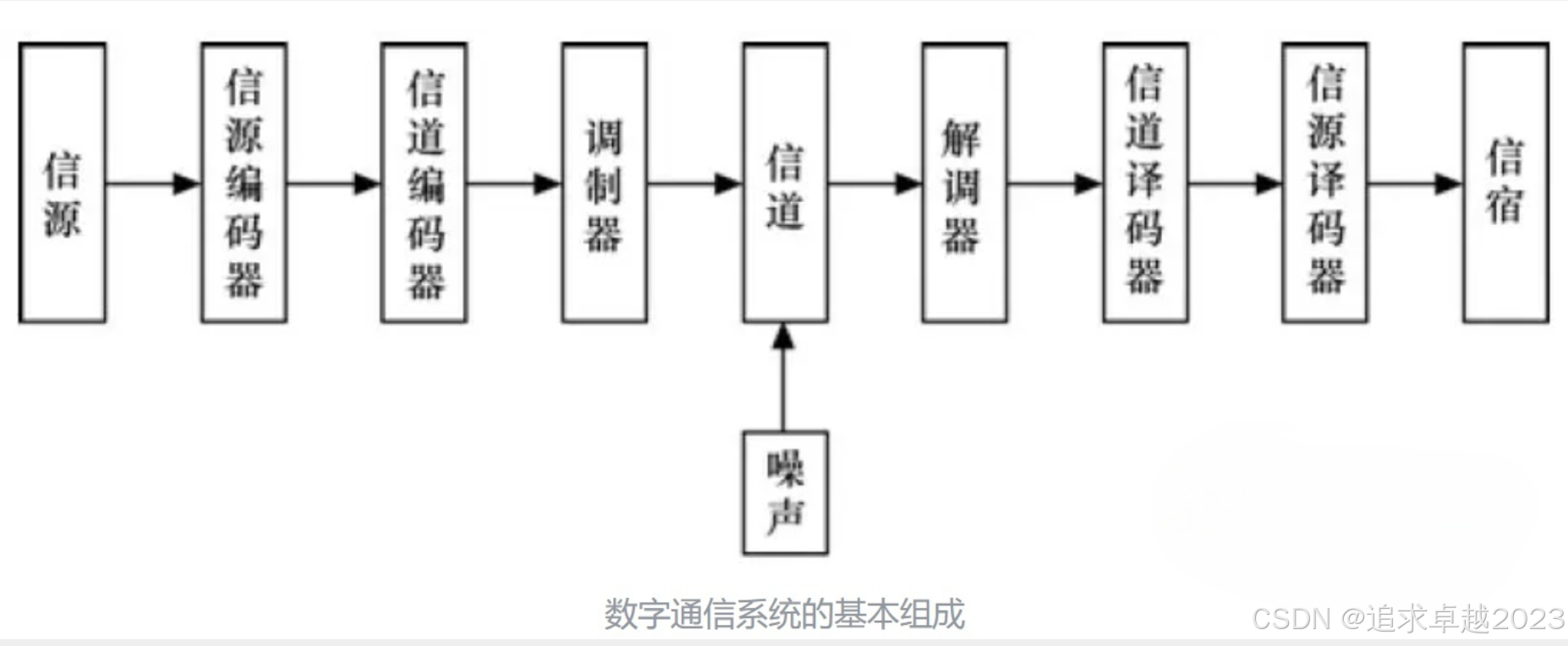

8.数字通信系统

a.信源编码器。信源编码器的主要作用是提高数字信号传输的有效性。如果信息源是数据处理设备，还要进行并/串变换，以便进行数据传输。通常的数字加密也可归并到信源编码器中。收端的信源译码是信源编码的逆变换。

b.信道编码器。信道编码器主要是为了提高数字信号传输的可靠性。由于传输信道内噪声的存在和信道特性不理想造成的码元间干扰，通信系统很容易产生传输差错，而信道的线性畸变所造成的码间干扰可通过均衡办法基本消除，因此信道中的噪声是导致传输差错的主要原因。减小这种差错的基本做法是在信码组中按一定规则附加上若干监视码元（或称冗余度码元），使原来不相关的数字信息序列变为相关的新的序列，然后在接收端根据这种相关的规律性来检测或纠正序列码组中的误码，提高可靠性，因此信道编码器又称差错控制编码器。接收端的信道译码器是信道编码器的逆过程。

c.同步系统。同步系统用于建立通信系统收、发相对一致的时间关系。只有这样，收端才能确定每位码的起止时间，并确定接收码组与发送码组的正确对应关系，否则收端无法恢复发端的信息。因此同步是数字通信系统正常工作的前提，通信系统能否有效地、可靠地工作，很大程度上依赖于同步系统性能的好坏。同步可分为载波同步、位同步、帧同步和网同步4大类。

注：对于模拟通信系统中的时分多路脉冲调制系统、图像（电视）传输系统和采用相干解调的连续波调制系统也同样存在同步问题。

数字通信系统的特点

模拟通信系统与数字通信系统各有特点，但从总体上看，数字通信系统与模拟通信系统相比，其具有以下优点。

a.抗干扰能力强，数字通信系统可通过再生中继器消除噪声积累；

b.可采用差错控制技术，从而提高数字信号传输的可靠性；

c.便于进行各种数字信号处理，如计算机存储和处理，使数字通信和计算机技术相结合而组成综合化、智能化的数字通信网；

d.数字通信系统可使传输与交换相结合，电话、数据和图像传输相结合，有利于实现综合业务数字网；

e.数字通信系统的器件和设备易于实现集成化、微型化。然而数字通信系统也存在占用频带宽的缺点，但近年来卫星通信和光纤通信等宽带通信系统发展日趋成熟，为数字通信提供了足够宽的频带，因而相比之下，此缺点就不显得突出了。

二.信道

1.定义

传输信号的通道

2.分类

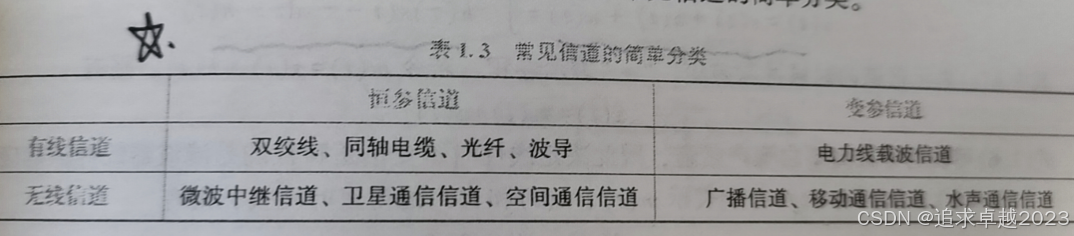

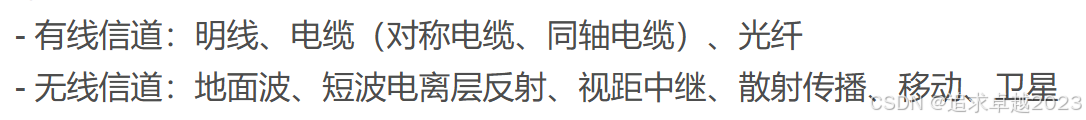

按传输媒介不同：有线信道和无线信道

按信道转移函数F【*】是否随时间变化：恒参信道（不变或变得小）和变参信道

输入信号s（t），输出信号x（t）

$x(t)=F[s(t)]$

3.恒参信道

指信道参数在通信过程中基本不随时间变化的信道。如有线信道和部分无线信道（微波视距中继、卫星链路等）

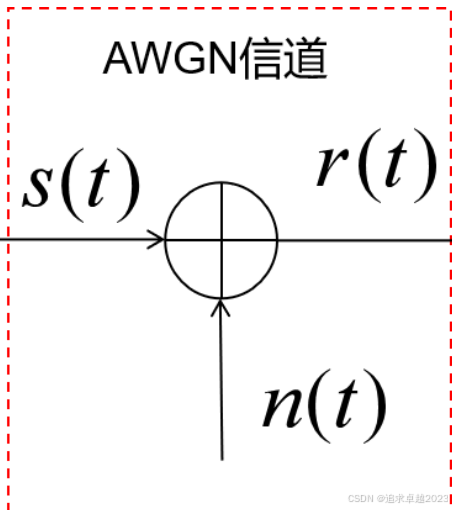

1.加性白噪声信道(AWGN）

$r(t)=s(t)+n(t)$

只有不可避免的白噪声的情况

一般会有衰减为 $r(t)=as(t)+n(t)$

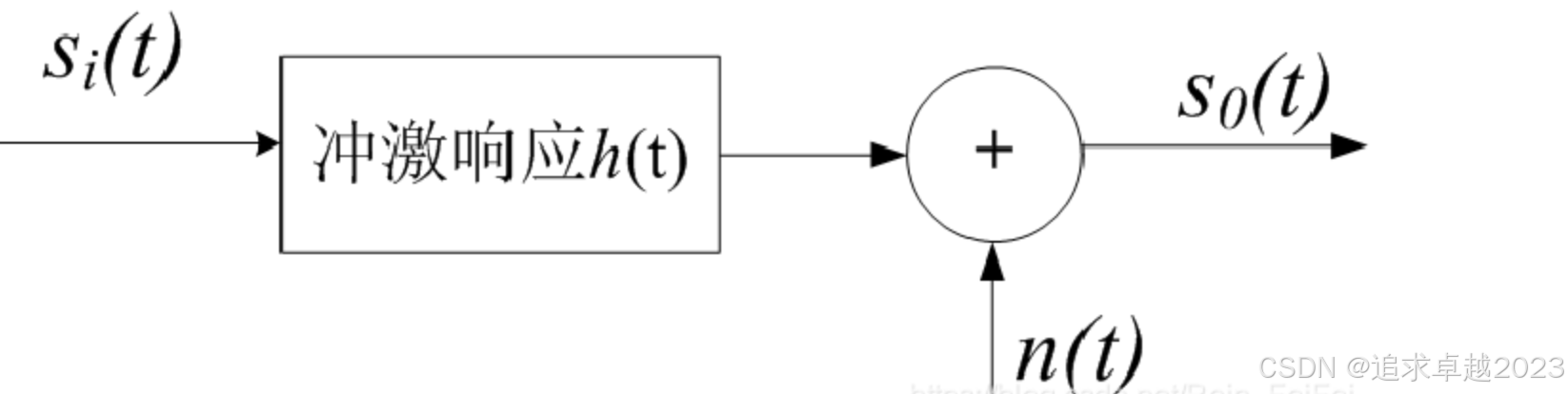

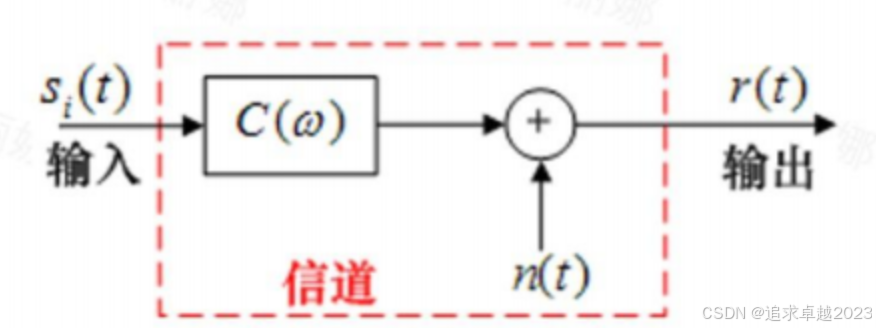

2.线性时不变信道

$r(t)=s(t)*h(t)+n(t)$

无失真指的是波形不变（大小时间可变）

理想恒参信道特性：信号传输无失真（幅频特性在全频率范围内是一条水平线，相频特性在全频率范围内是一条通过原点的直线，斜率为-td）

4.变参信道

信道参数随时间变化的信道。如部分无线信道（短波电离层反射、地面波、散射信道、移动通信等）

$x(t)=s(t)*h(\tau,t)+n(t)$
① 随参信道特性：
- 信号的传输幅度衰减随时间而变化
- 信号的传输时延随时间而变化
- 信号经过多条路径到达接收端，各路径的引起的幅度衰减和时延均不同，且均随时间而变化，即出现多径传输现象

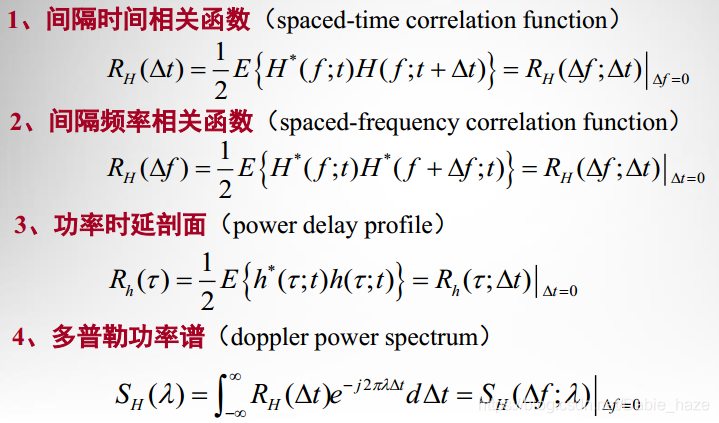

△ 多径衰落信道的等效低通冲激响应（重点）：

当存在大量路径时，即N趋于无穷时，根据中心极限定理：大量独立同分布随机变量之和的分布趋于高斯分布，因此多径衰落信道的等效低通冲激响应h满足：
1）建模为零均值的复高斯随机过程；
2）其包络服从rayleigh（瑞利）分布；
3）其相位服从均匀分布；
4）该信道被称为rayleigh（瑞利）衰落信道
