【计算机网络实验】PacketTracer实验

PacketTracer实验2-1

一、实验要求：

二、实验过程：

1、交换机VLAN配置

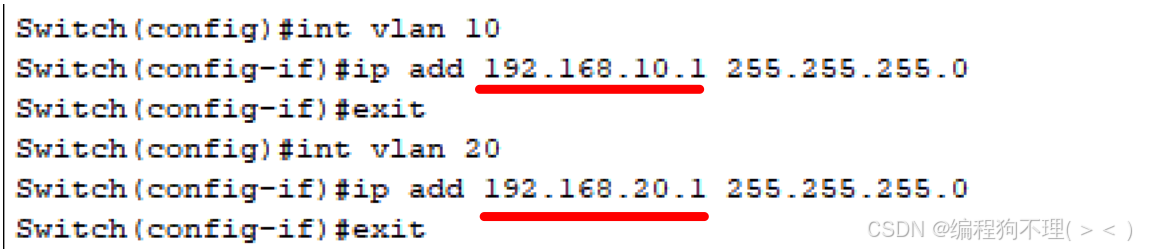

（1）设置vlan的IP地址和掩码

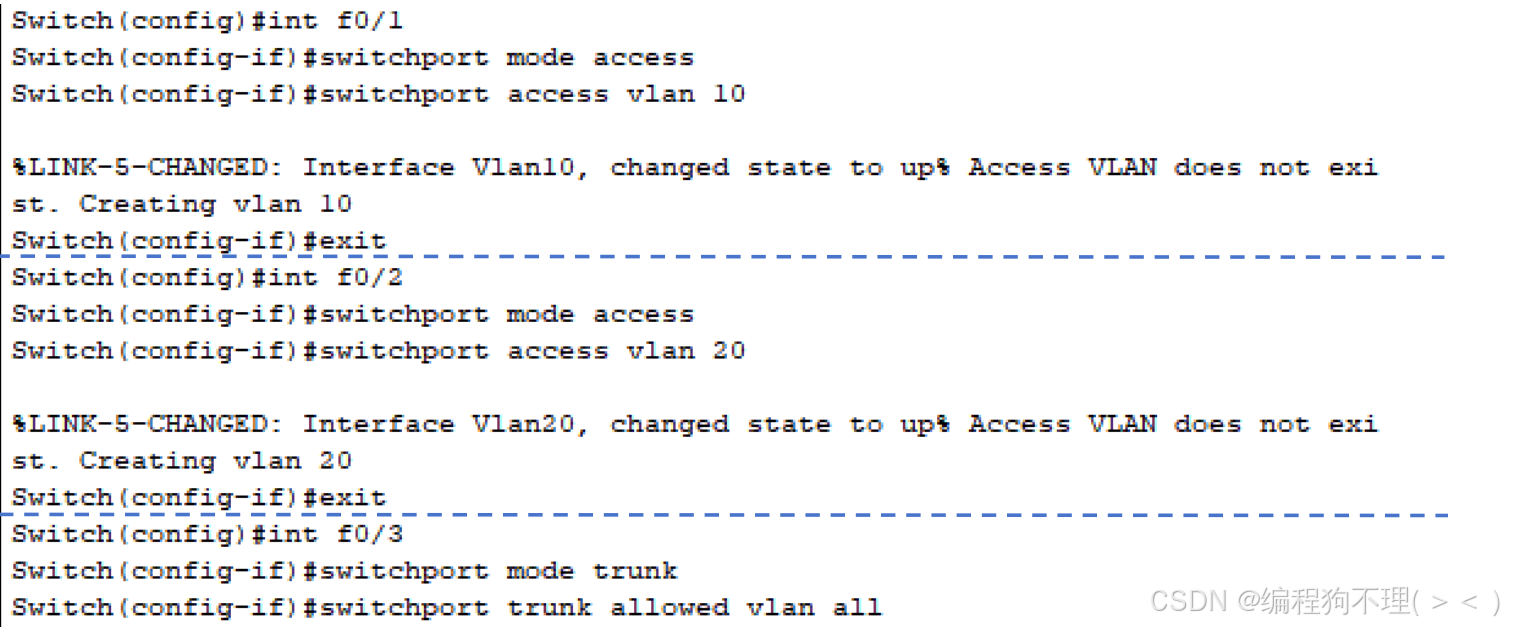

（2）为vlan10和vlan20分配端口（以162210104-switch1为例），将端口f0/1加入到vlan 10，端口f0/2加入到vlan20，端口f0/3设置为Trunk模式（允许传所有vlan数据）。

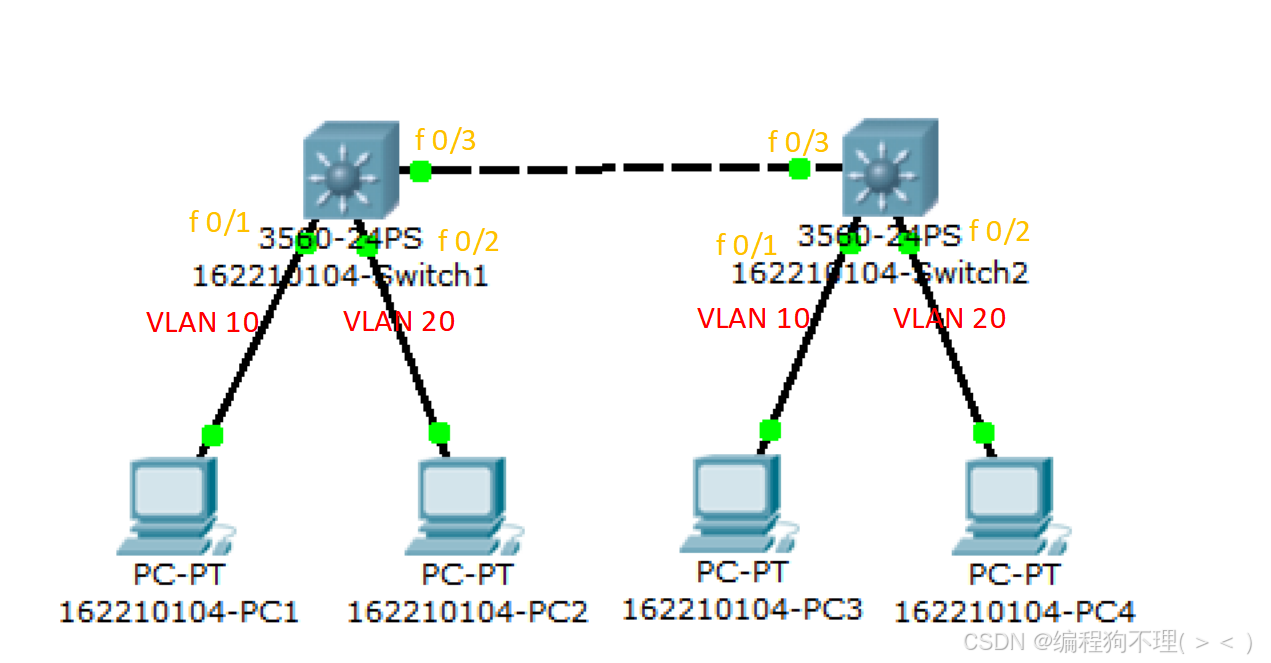

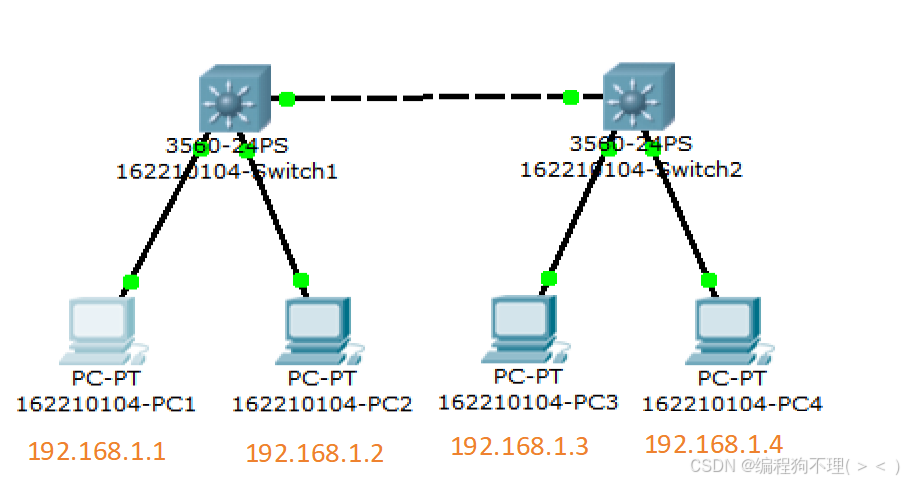

（3）连接主机，PC1和PC3属于vlan 10，分别连接至switch1和switch2的f0/1端口，PC2和PC4属于vlan 20，分别连接至switch1和switch2的f0/2端口，switch1和switch2的f0/3端口互连，连接结果如下图所示。

2、主机IP地址及网关分配

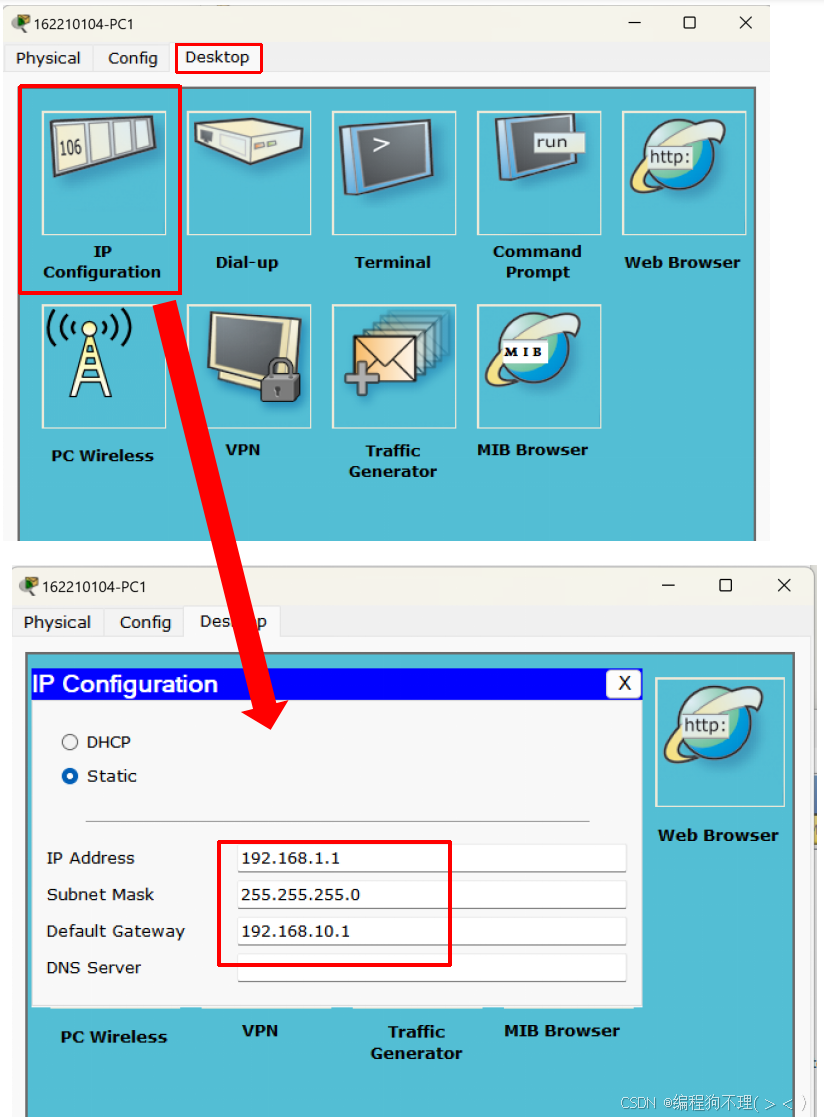

为PC1-4分配合适的IP地址和网关，以162210104-PC1为例，按下图方式进入PC1的修改界面，然后填入IP地址、子网掩码和网关。

PC1-PC4的IP地址分别为192.168.1.1-192.168.1.4，网关为其所属vlan的IP地址。例：PC1属于vlan 10，其网关为192.168.10.1。


[^1]: 图 PC1-4 IP地址分配

三、实验结果及分析

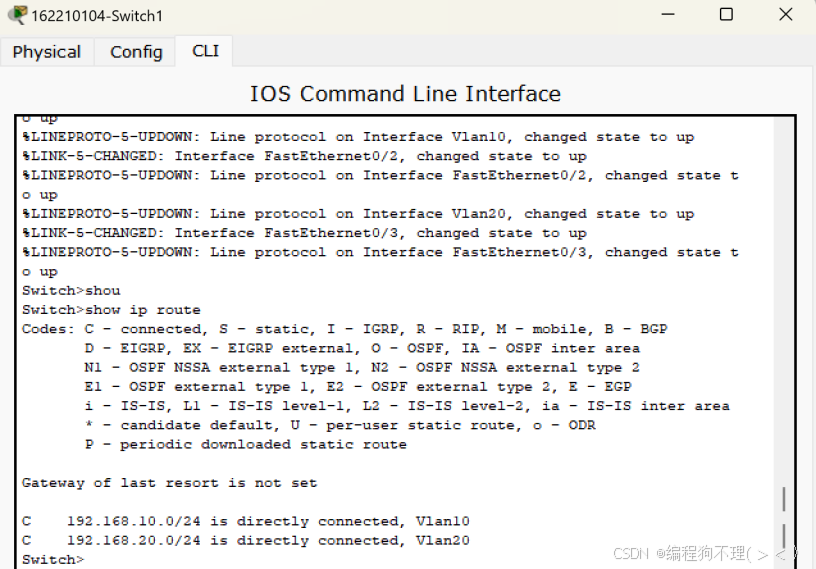

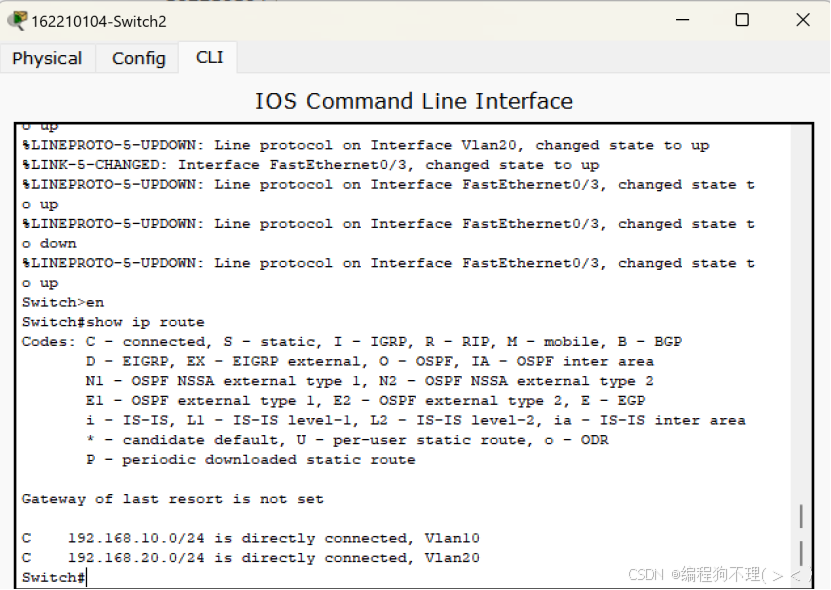

1、switch1和switch2的配置文件

2、实验测试

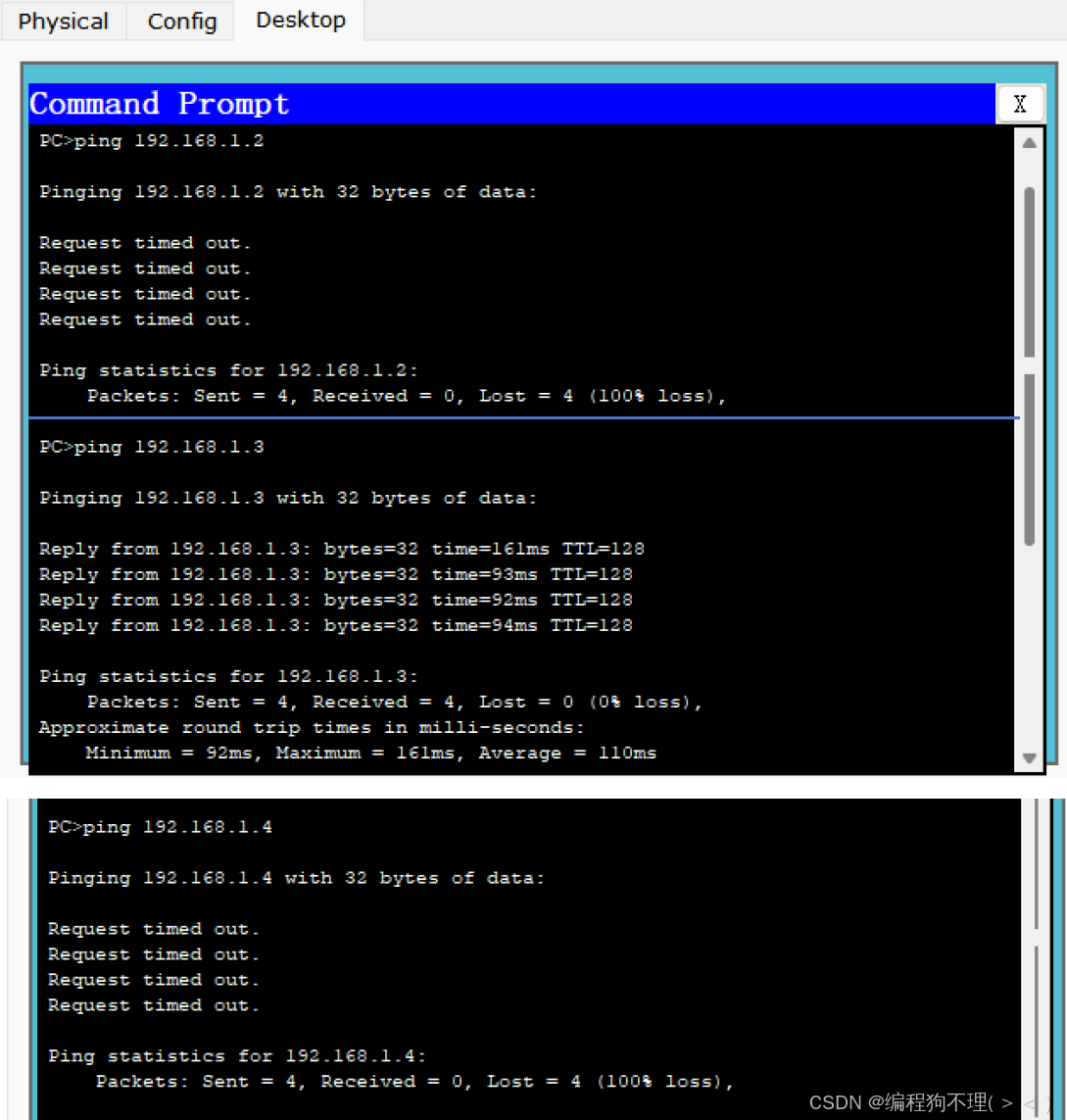

用PC1分别去ping PC2、PC3和PC4，只有PC3有结果（如下图），同样的，PC2也只能ping得PC4（此处不再展示结果图）。
经过测试发现，在我们的配置下，不同vlan下的主机不能ping通，只有相同vlan下的主机可以ping通。

PacketTracer实验2-2

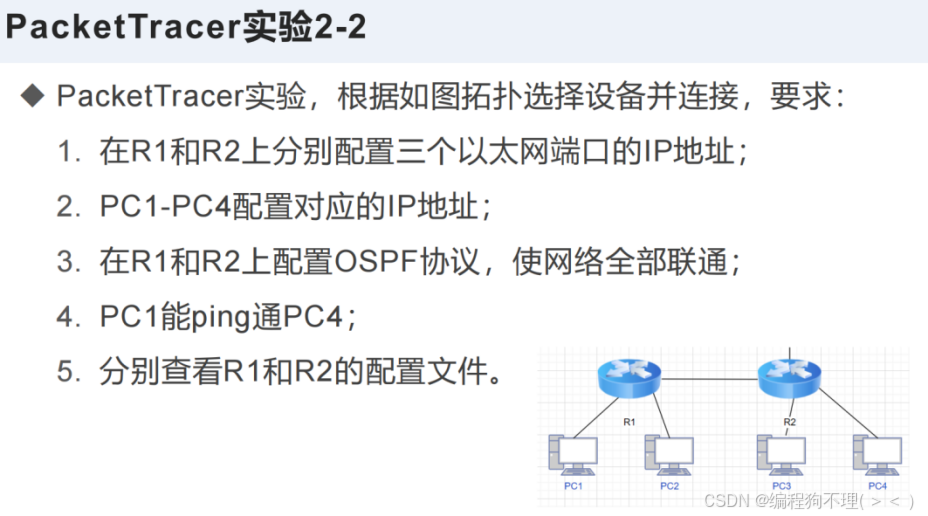

一、实验要求：

二、实验过程：

1、配置路由器端口IP地址

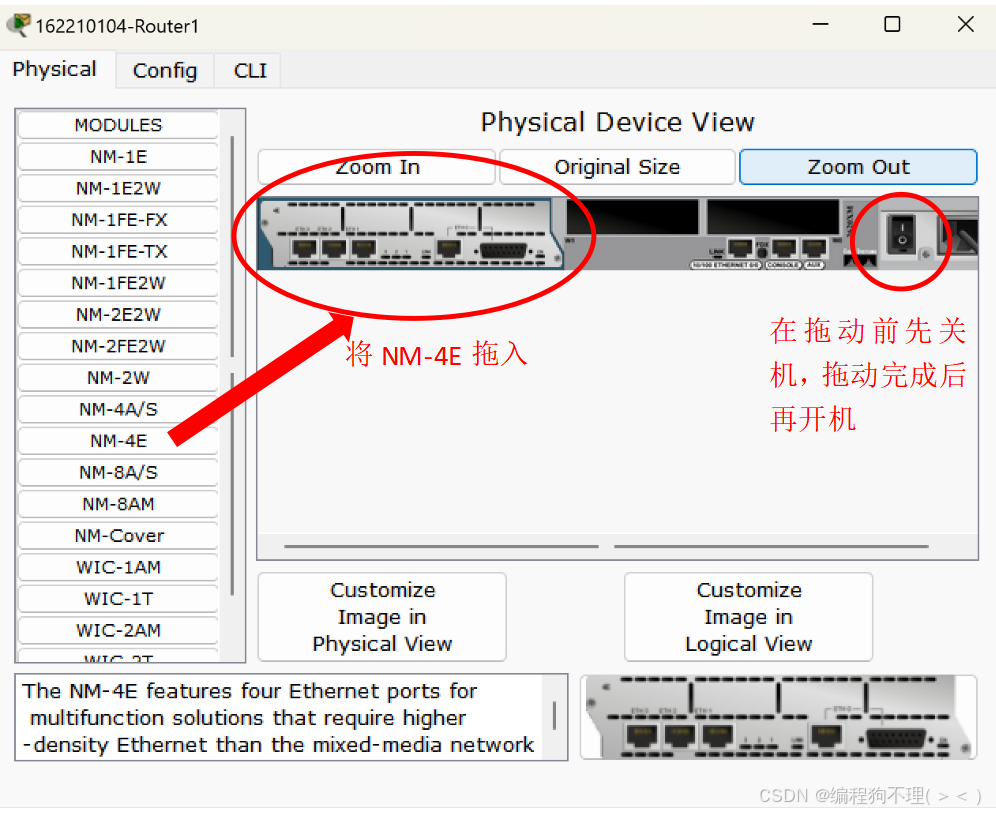

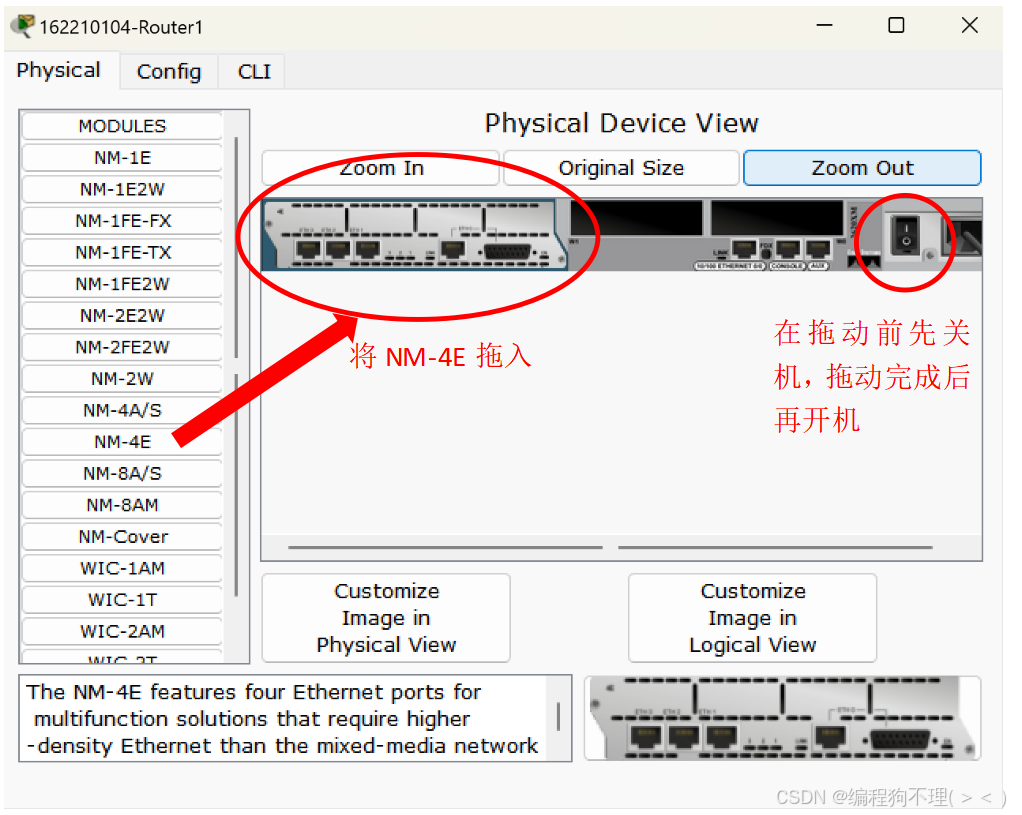

（1）选择两个2620的路由器，然后点击路由器进入该界面，按下列操作完成。

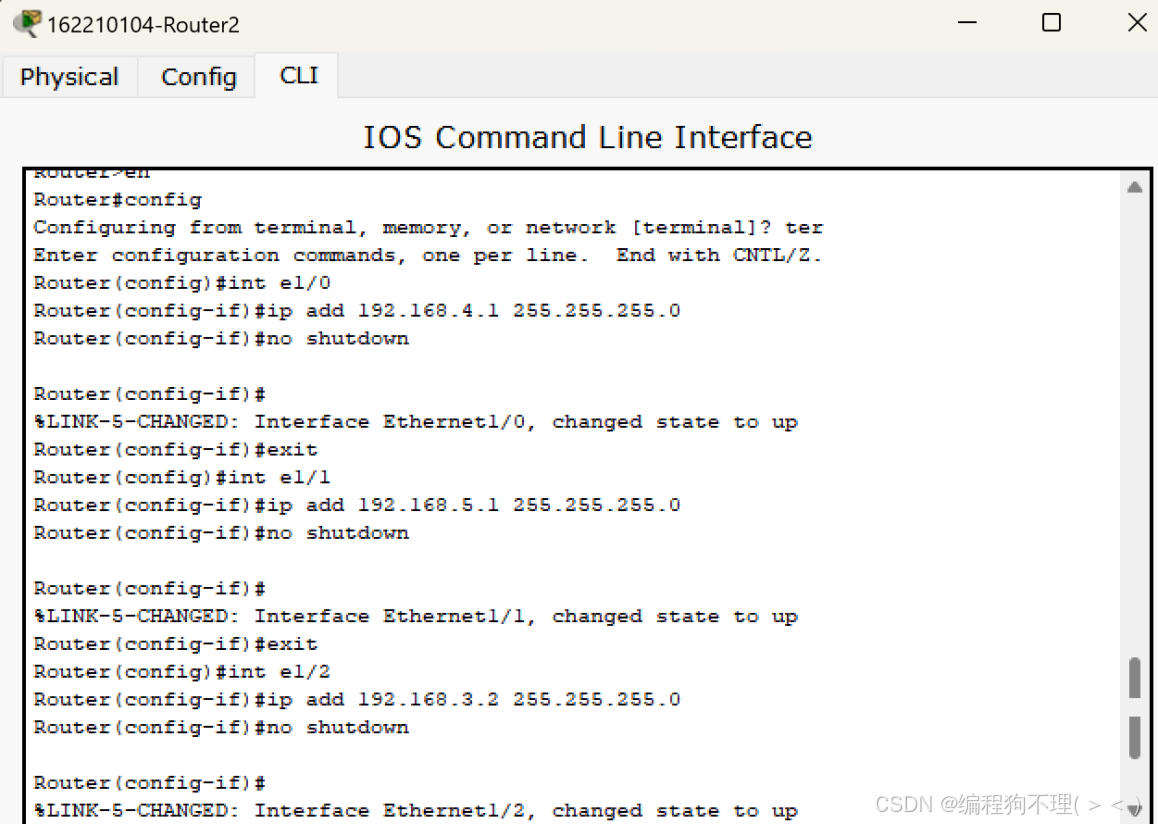

（2）在router1和router2上按照如下步骤配置三个端口的IP地址。（本处只展示了router2配置端口IP地址的过程，router1的配置过程与之相同，只需要改变IP地址就可以）

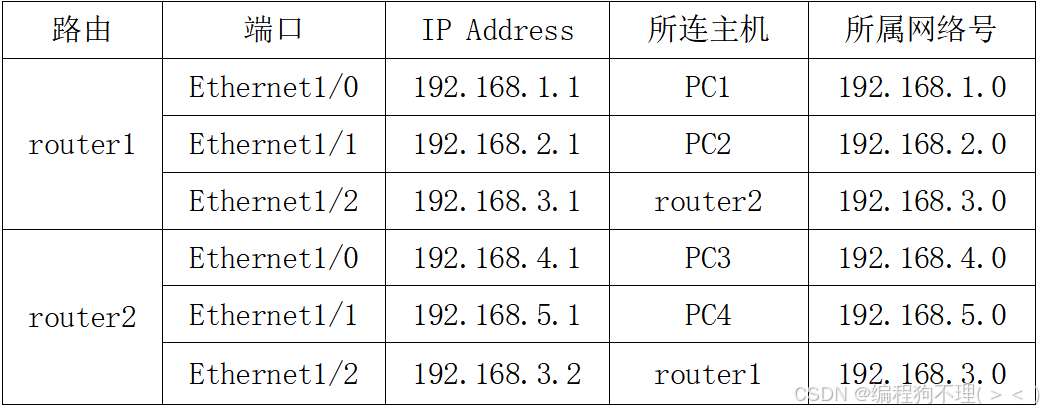

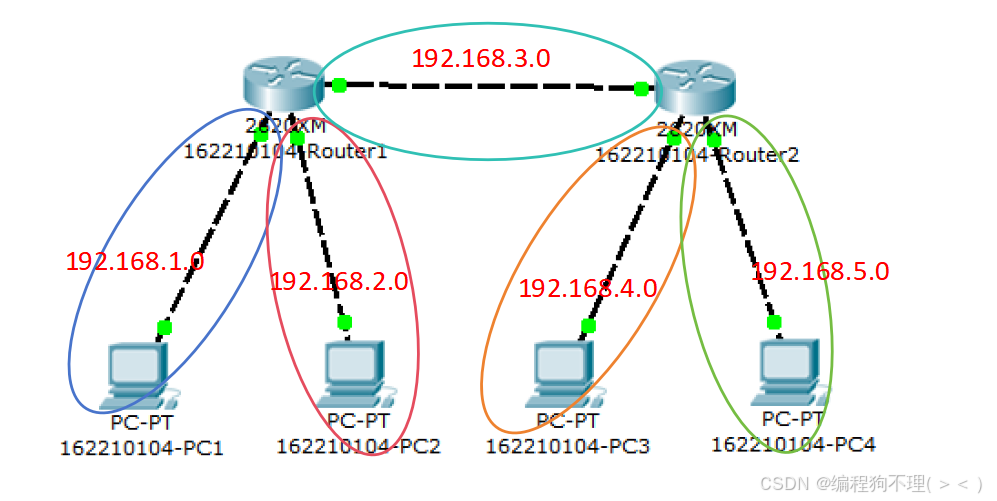

配置好的路由器端口的IP地址如下表所示，最后会形成下图的网络。

2、主机IP地址及网关配置

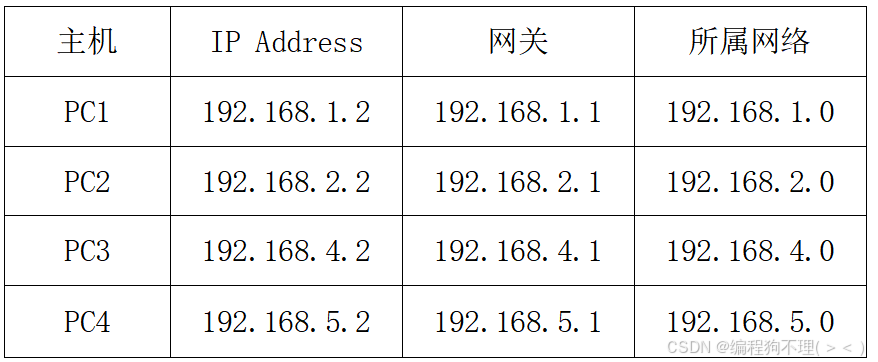

为PC1-4配置合适的IP地址和网关，配置过程同实验2-1中主机IP地址及网关分配的过程相同，配置好的IP地址和网关如下表所示。

3、配置OSPF协议

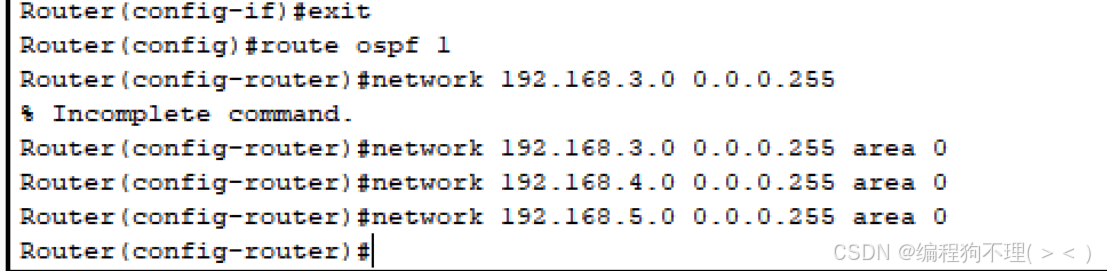

分别给router1和router2配置OSPF协议，将每个路由器的端口所属网络的网络号添加到协议中，使网络全部联通。配置过程如下图所示。

三、实验结果及分析

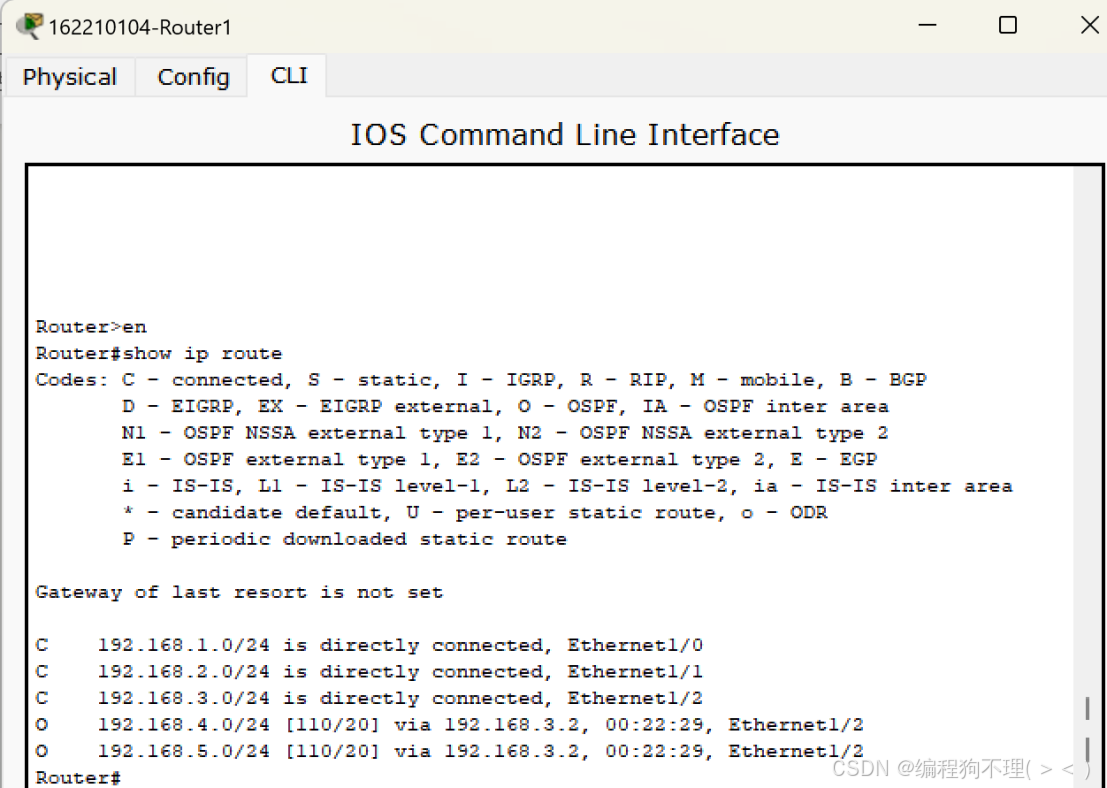

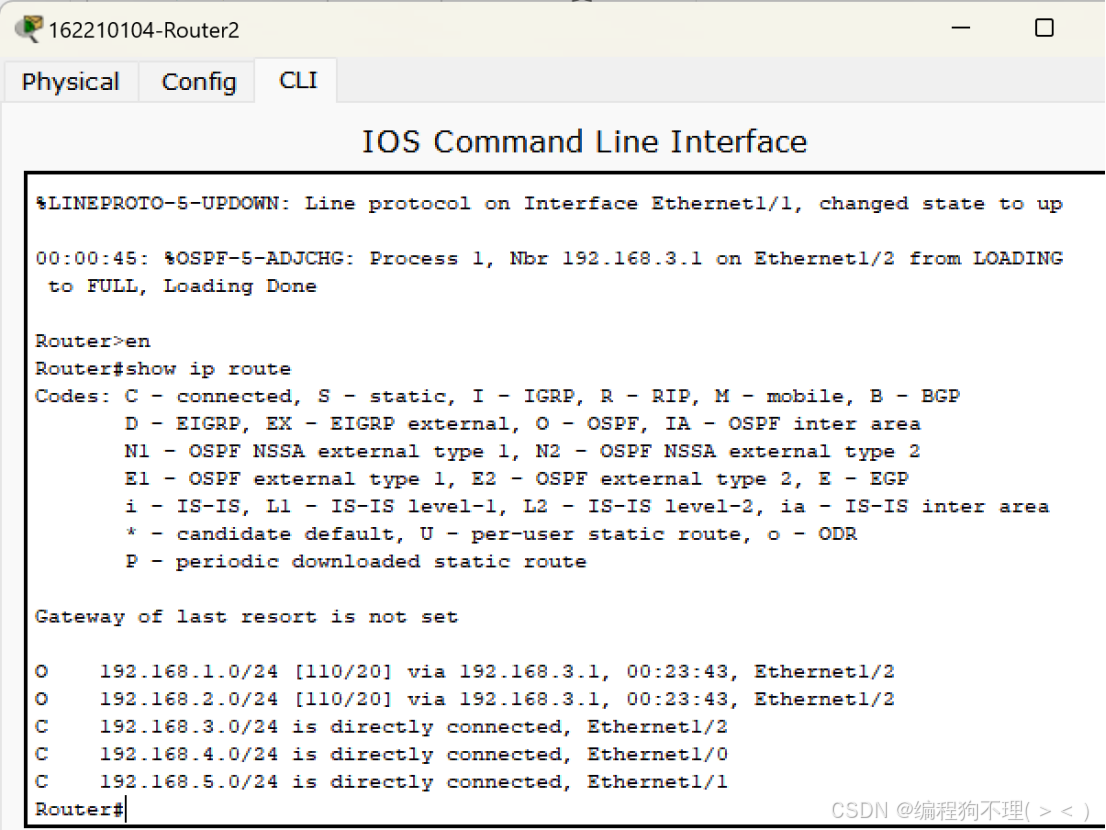

1、router1和router2的配置文件

2、实验测试

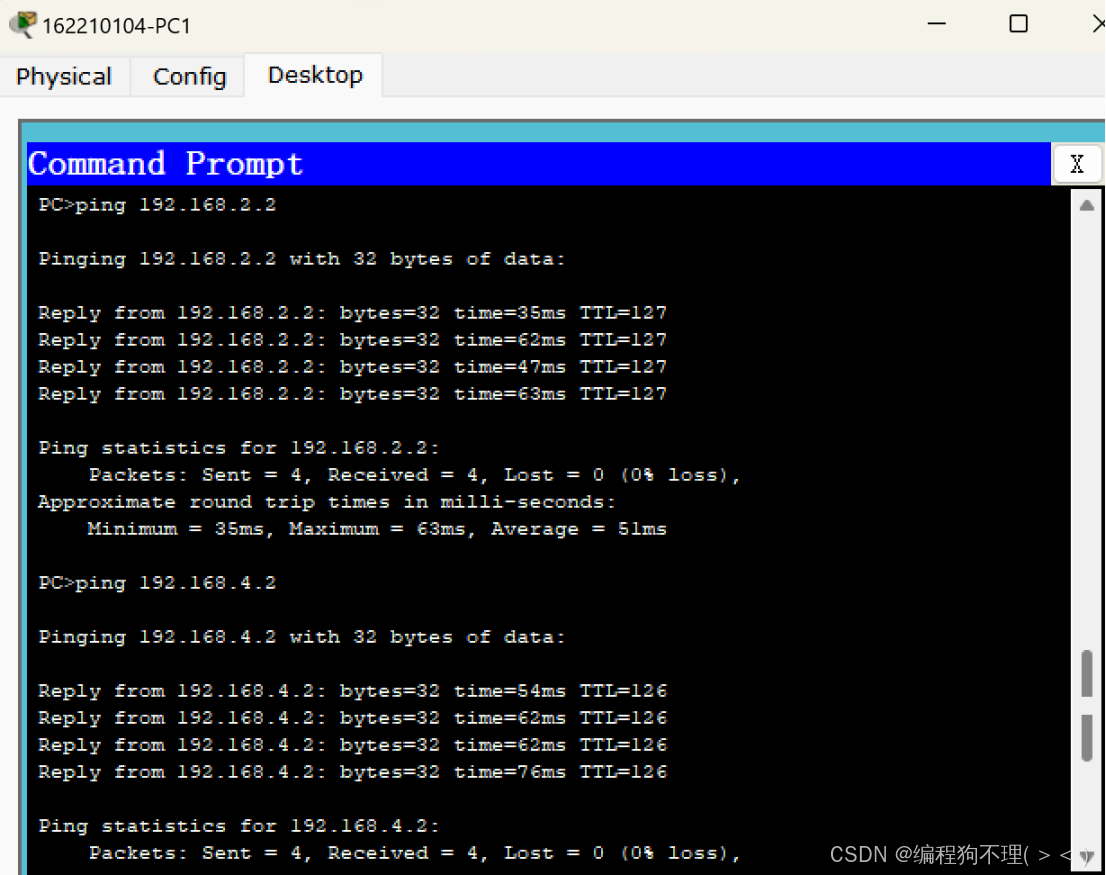

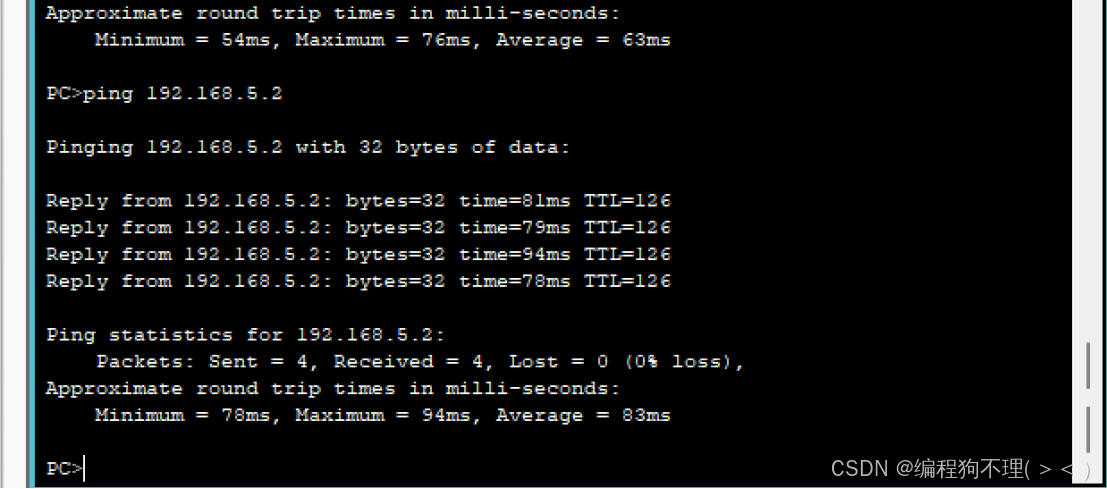

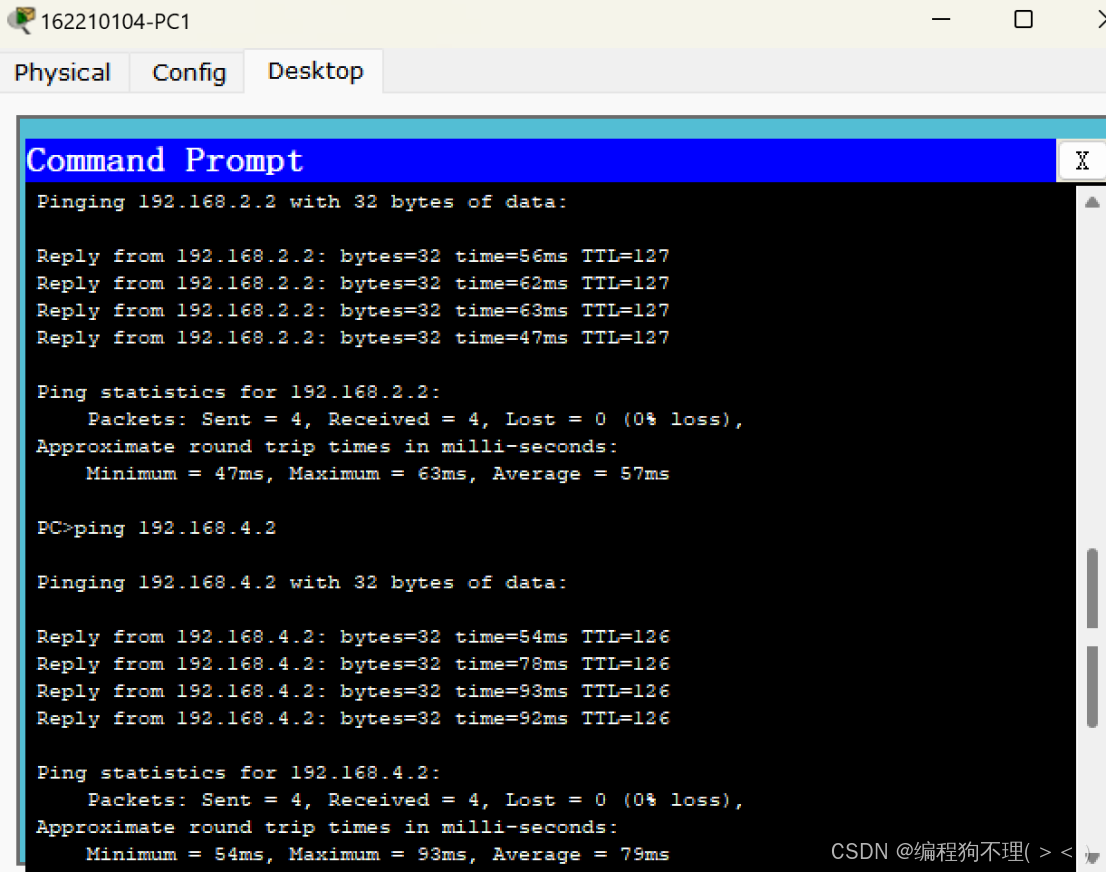

用PC1分别去ping PC2、PC3和PC4，均有结果（如下图）。
经过测试发现，在我们的配置下，所有主机均可通信。

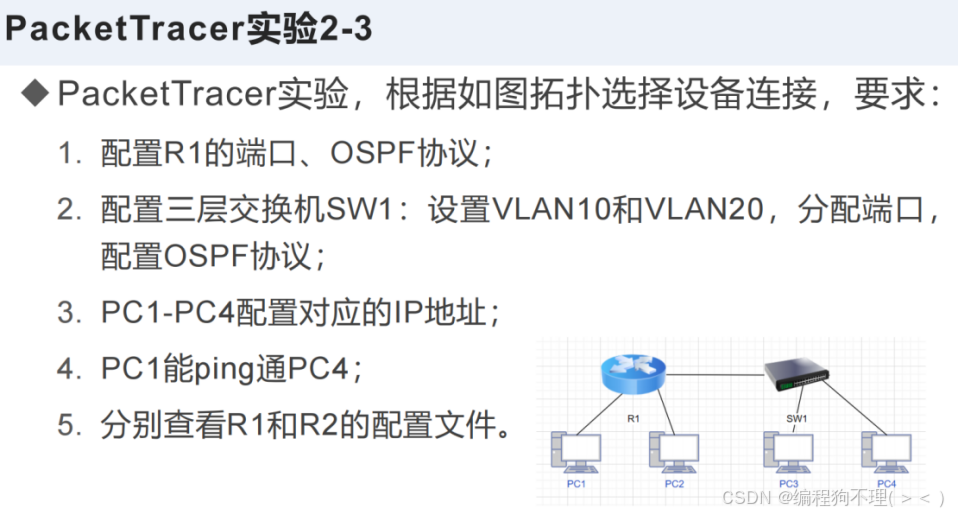

packet tracer实验2-3

一、实验要求：

二、实验过程：

1、配置路由器端口IP地址及ospf协议

（1）选择一个2620的路由器，然后点击路由器进入该界面，按下列操作完成。

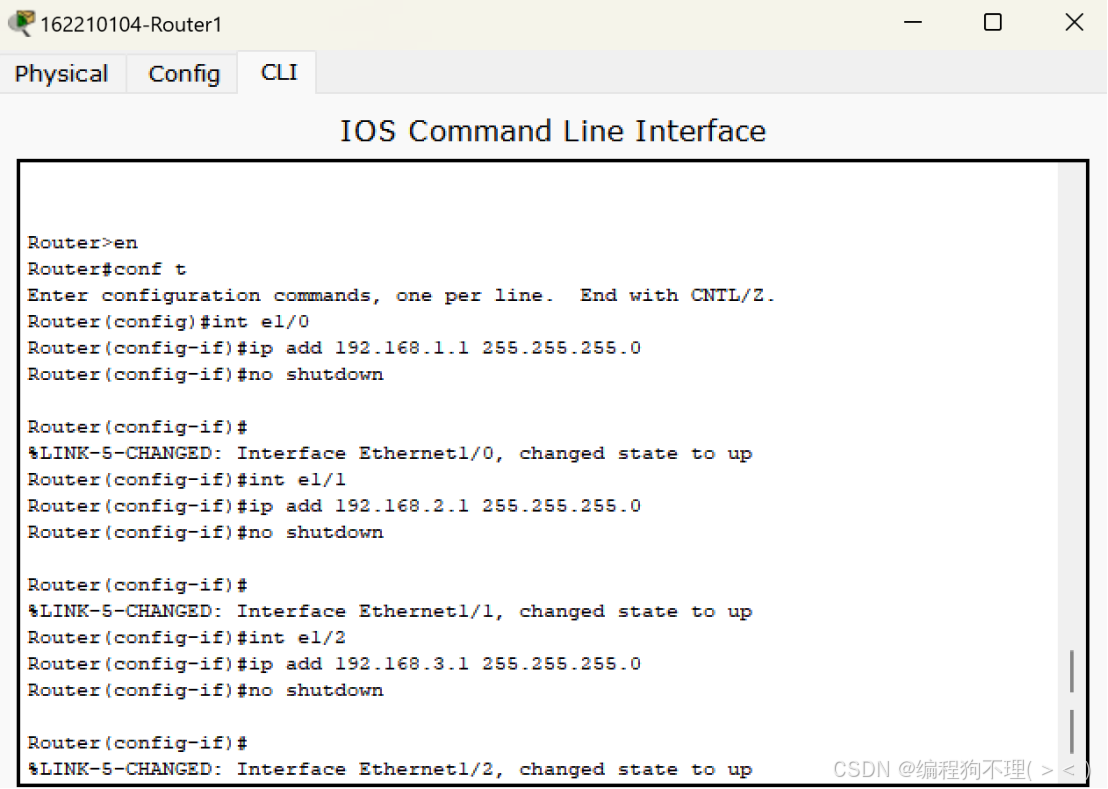

（2）在router1中按照如下步骤配置三个端口的IP地址。

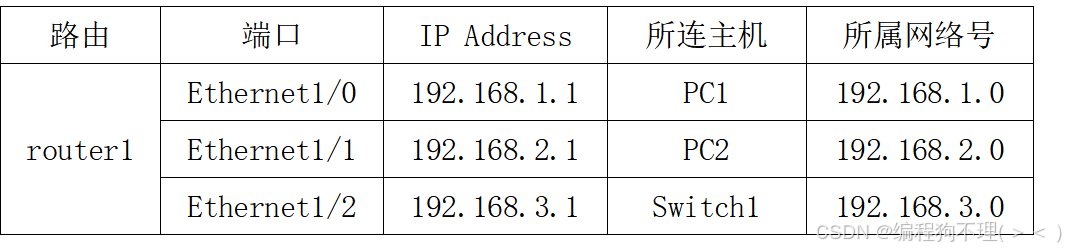

配置好的路由器端口的IP地址如下表所示。

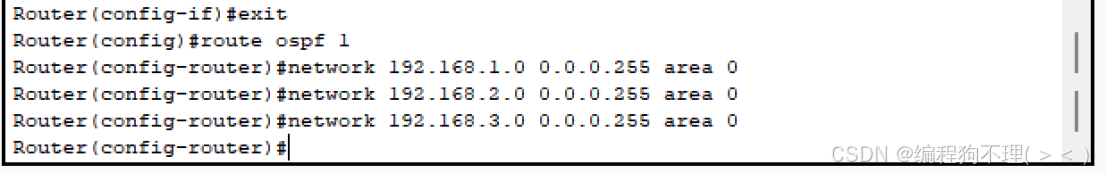

（3）给router1配置OSPF协议，将路由器的端口所属网络的网络号添加到协议中，使网络联通。配置过程如下图所示。

2、设置交换机vlan并配置ospf协议

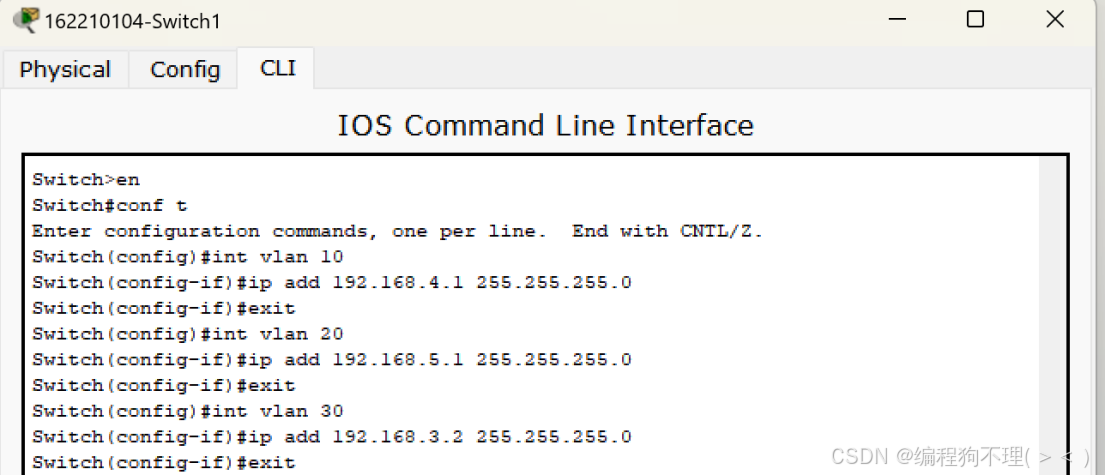

（1）设置vlan的IP地址和掩码，除了题目要求的vlan10和vlan20之外，还设置了一个vlan30，vlan30的IP地址要保证和路由器router1的e1/2端口同属一个网络。

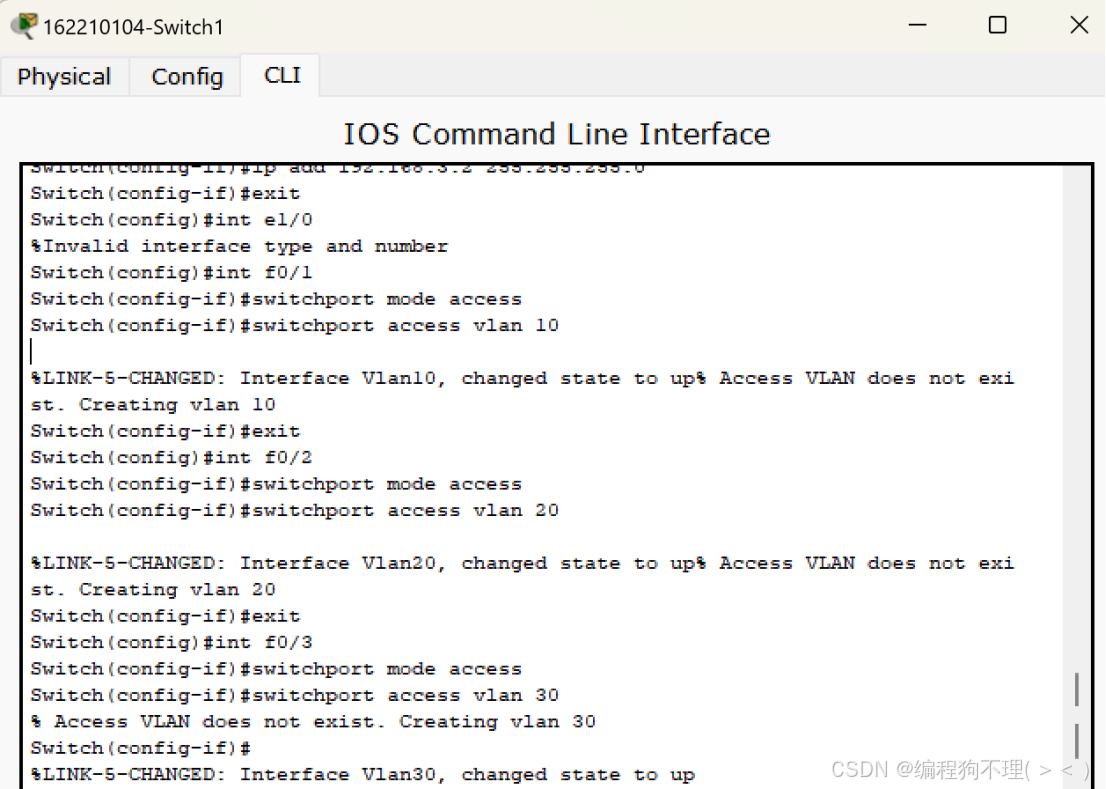

（2）为vlan10、vlan20、vlan30分配端口，将端口f0/1加入到vlan 10，端口f0/2加入到vlan20，端口f0/3加入到vlan30。

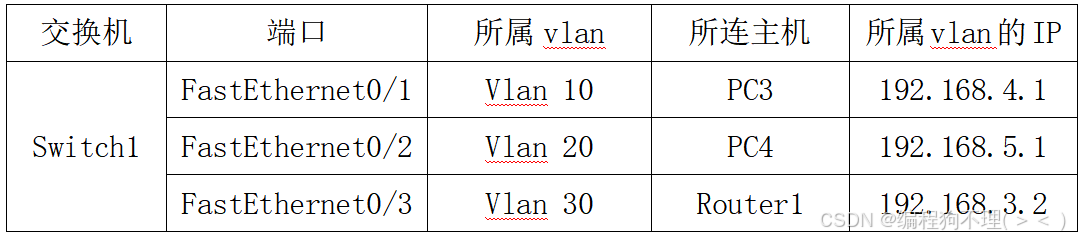

配置好的交换机端口详情如下所示：

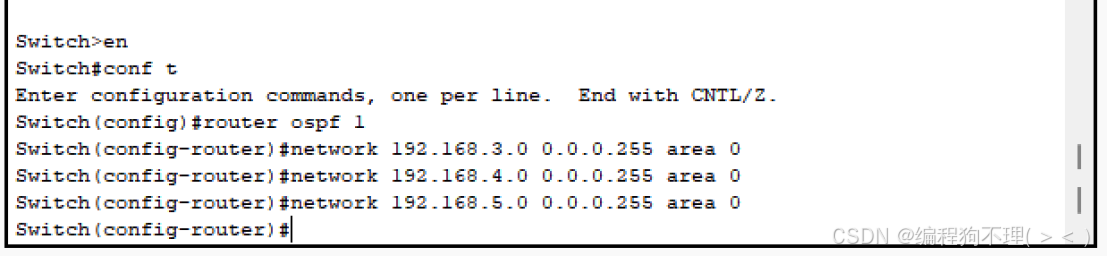

（3）为交换机配置ospf协议。

3、主机IP地址及网关配置

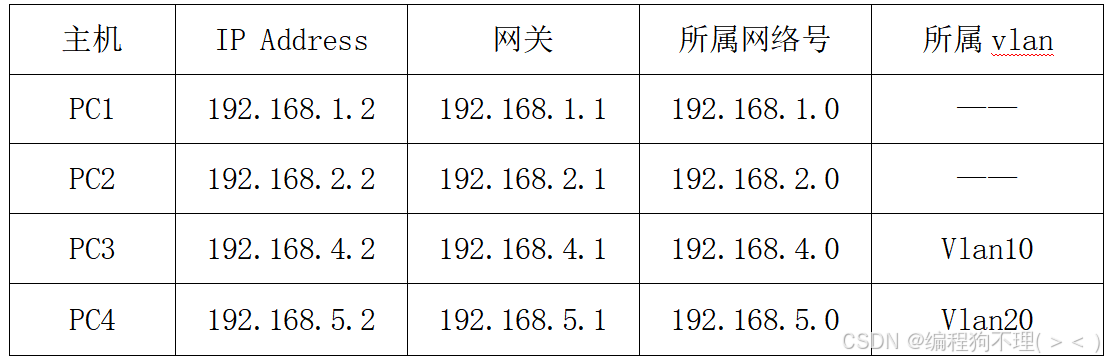

为PC1-4配置合适的IP地址和网关，配置过程同实验2-1中主机IP地址及网关分配的过程相同，配置好的IP地址和网关如下表所示。

三、实验结果及分析

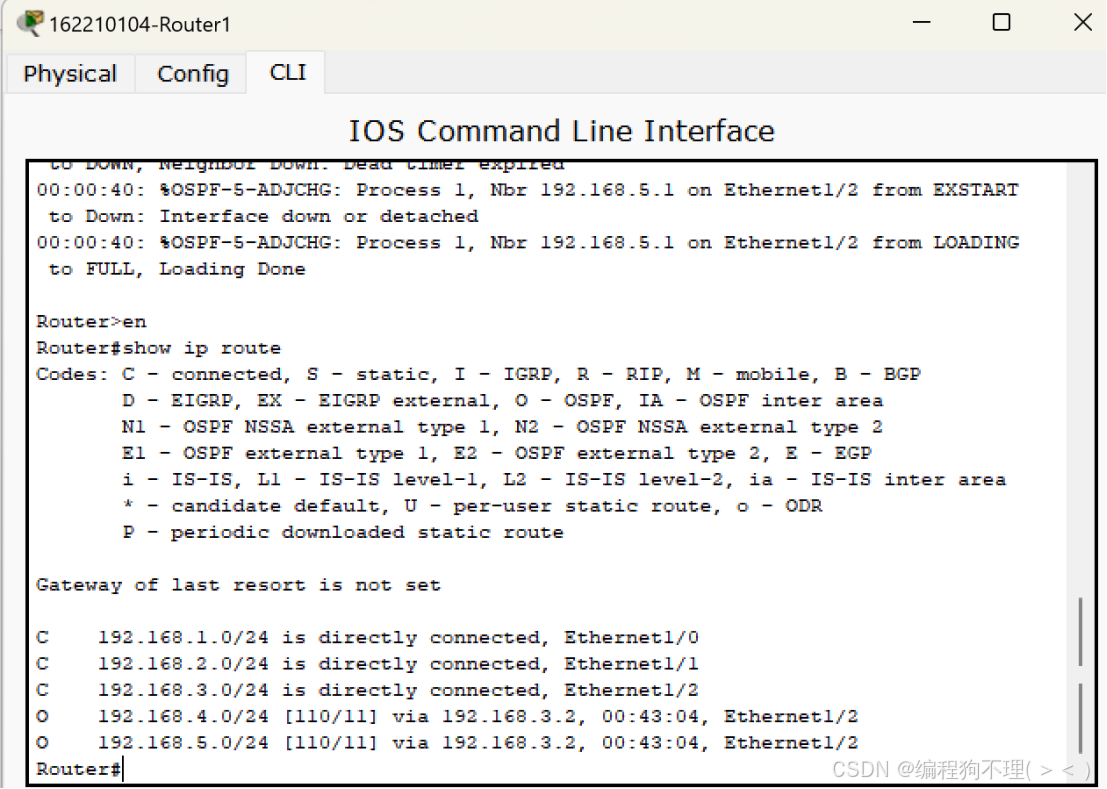

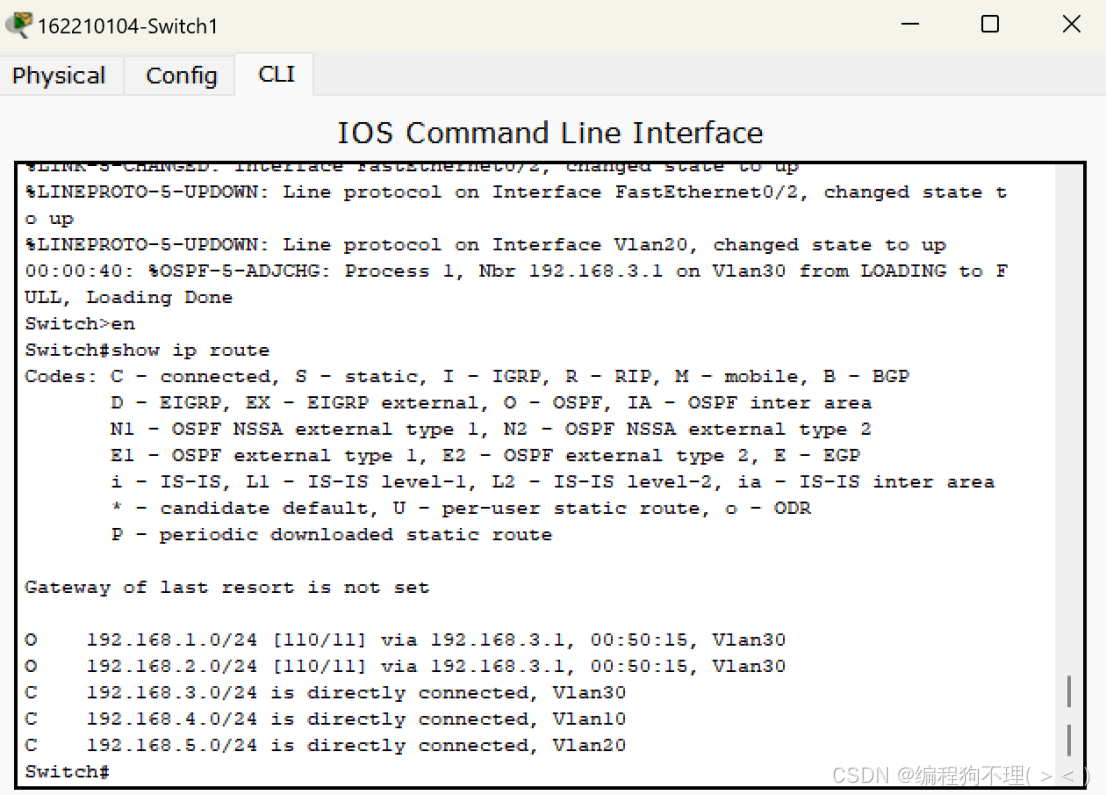

1、Router1和switch1的配置文件

2、实验测试

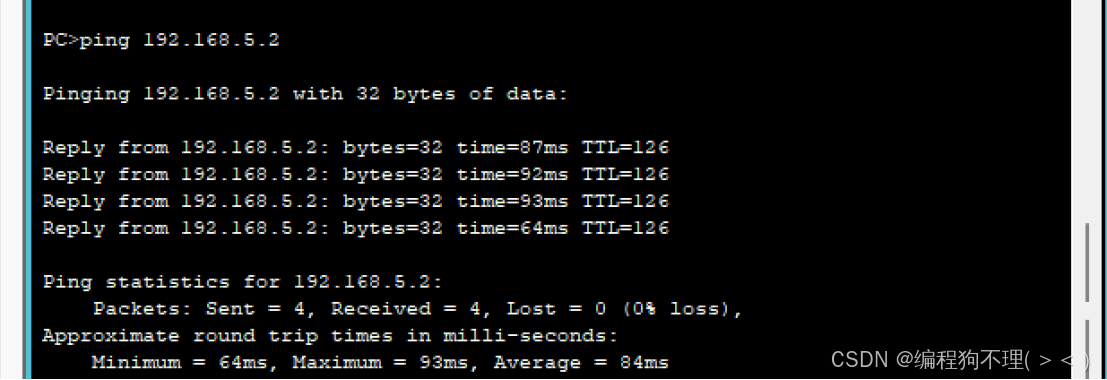

用PC1分别去ping PC2、PC3和PC4，均有结果（如下图）。
经过测试发现，在我们的配置下，所有主机均可通信。
