陶晶驰屏幕使用

软件的基本介绍

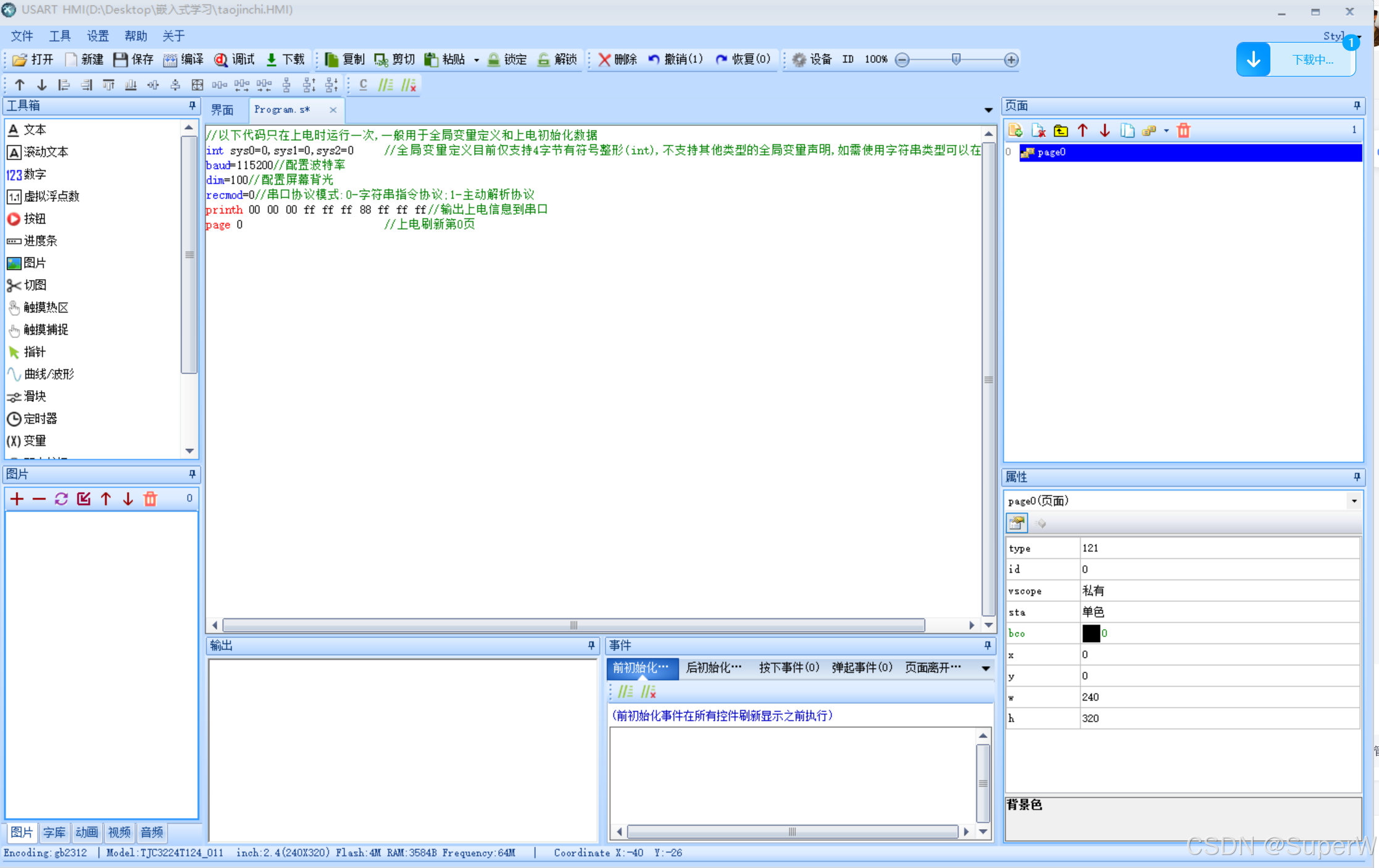

在下载好的SUART HMI软件中新建一个工程，taojingchi。

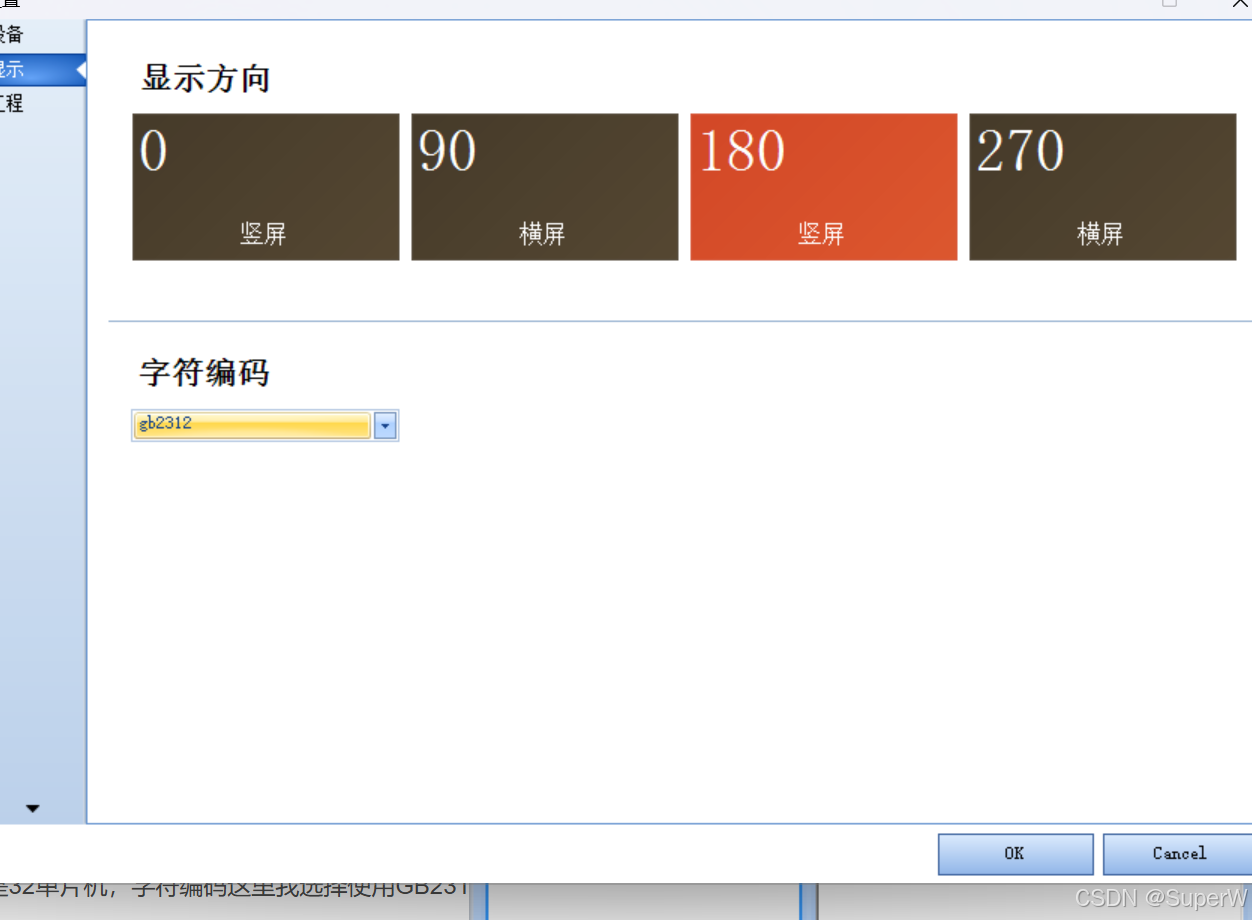

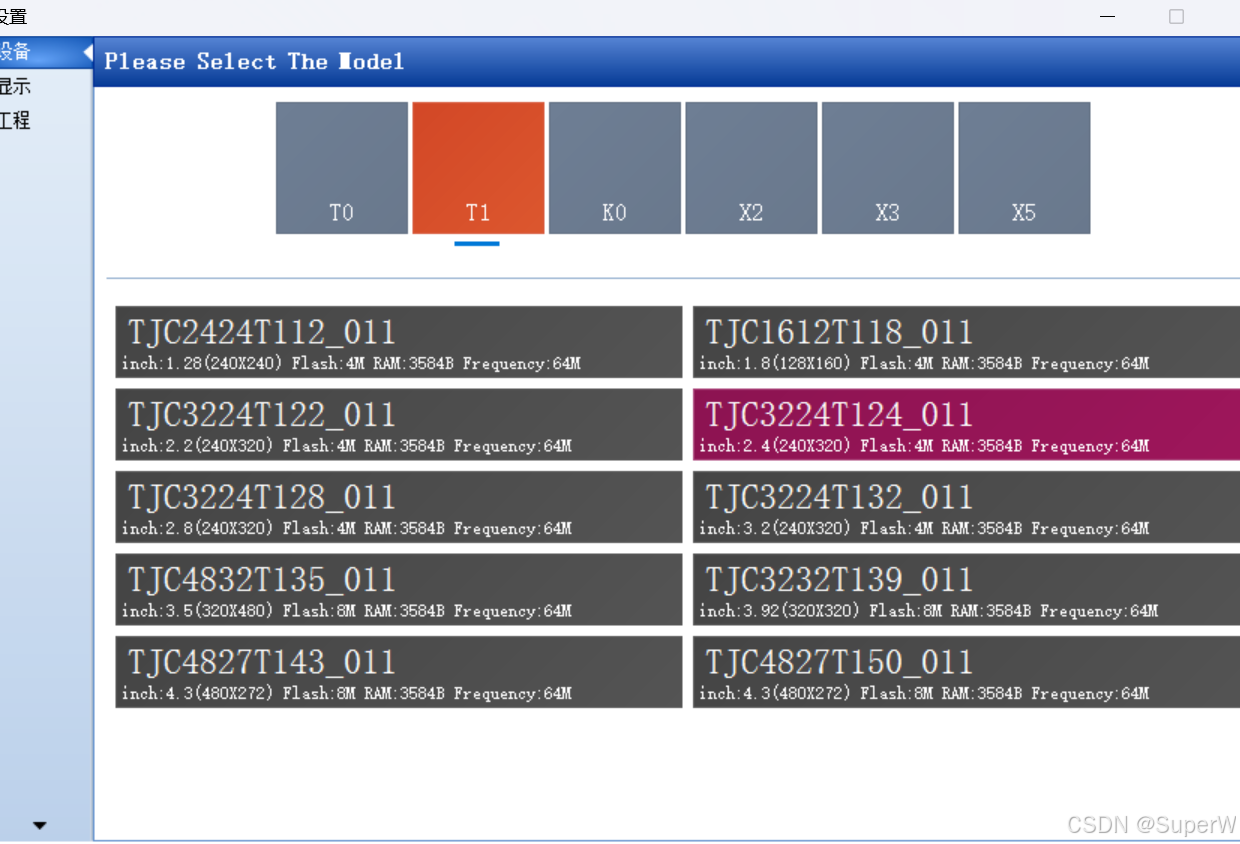

我这使用的型号的是TJC3224T124型号的，选好型号去配置显示，我这使用180度竖屏

我后边使用的是32单片机，字符编码这里我选择使用GB2312，点击ok就创建seh

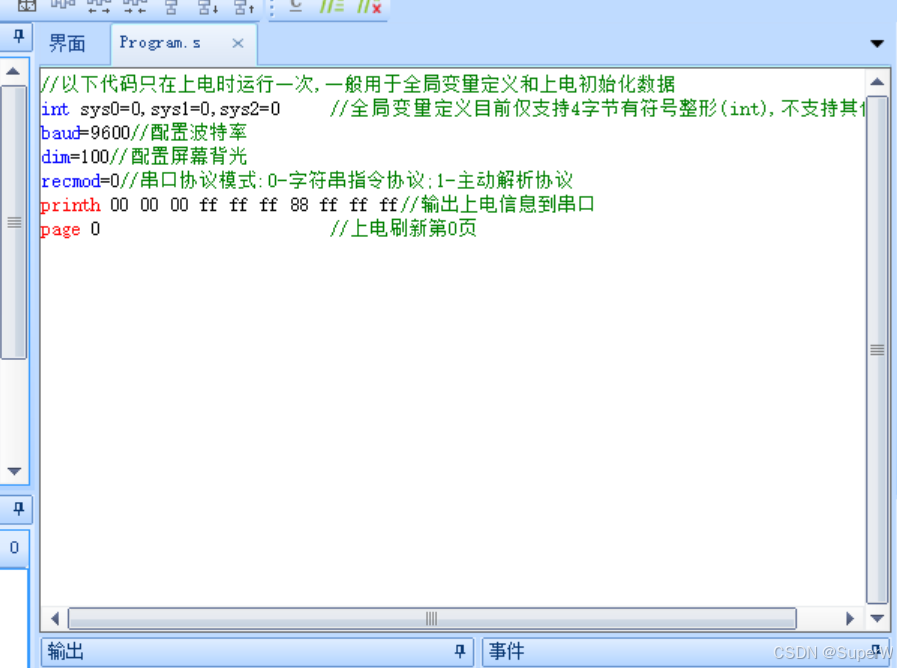

生成之后的.s文件时初始化的变量的定义，把波特率改成115200，单片机用的就是115200

页面可以设置多个页面，但是需要一些指令，然后左边工具箱哪里有许多功能，自己所买的型号不支持的功能他就是会有文字说明不支持。事件哪里最常用的就是按下事件和弹起事件，这个经常与按钮一起使用。

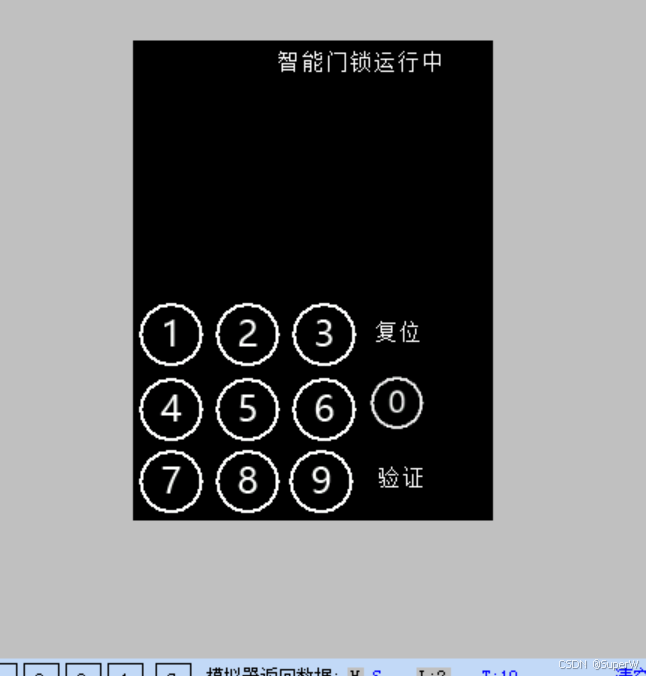

添加图片（制作按钮）

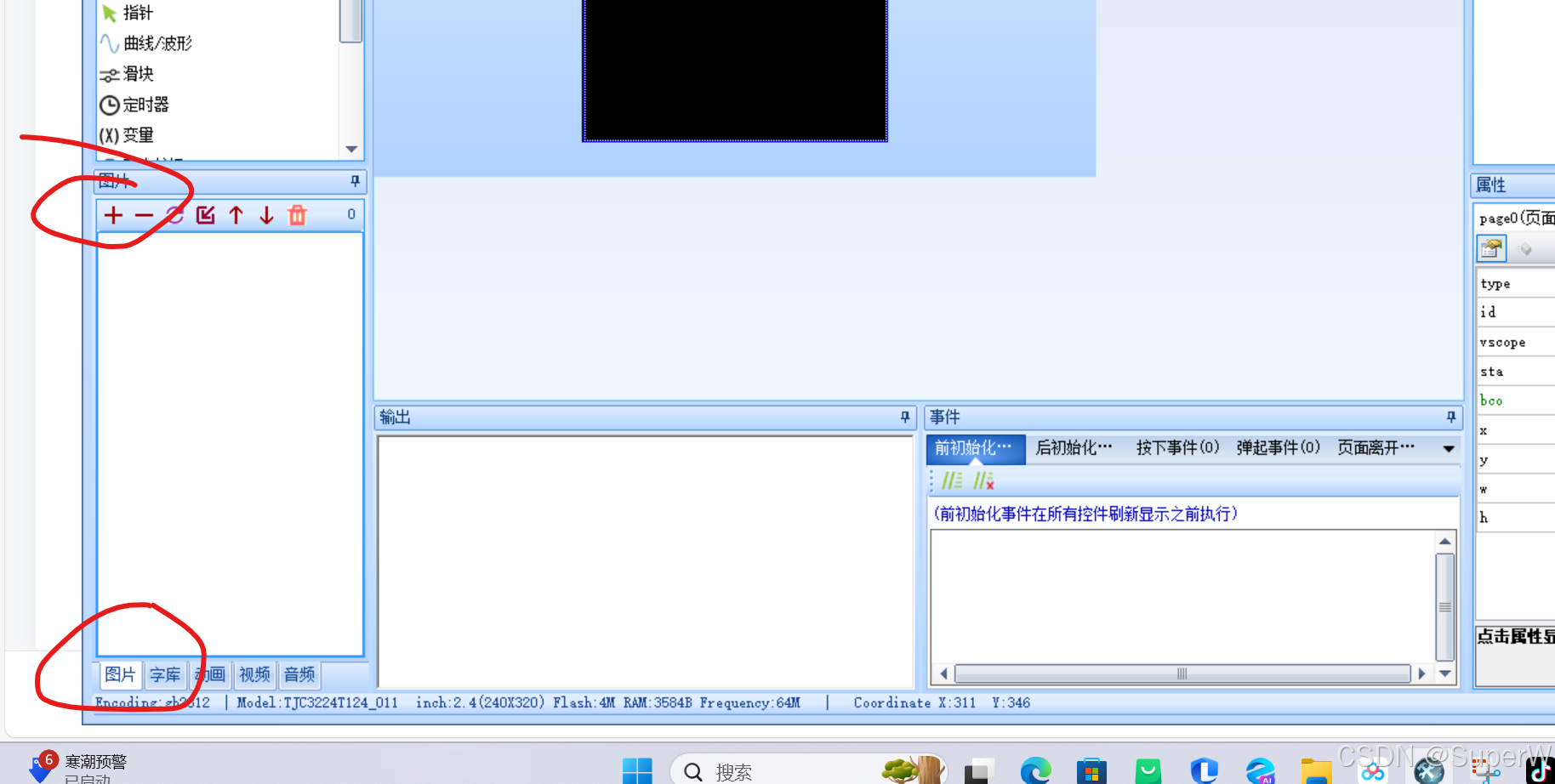

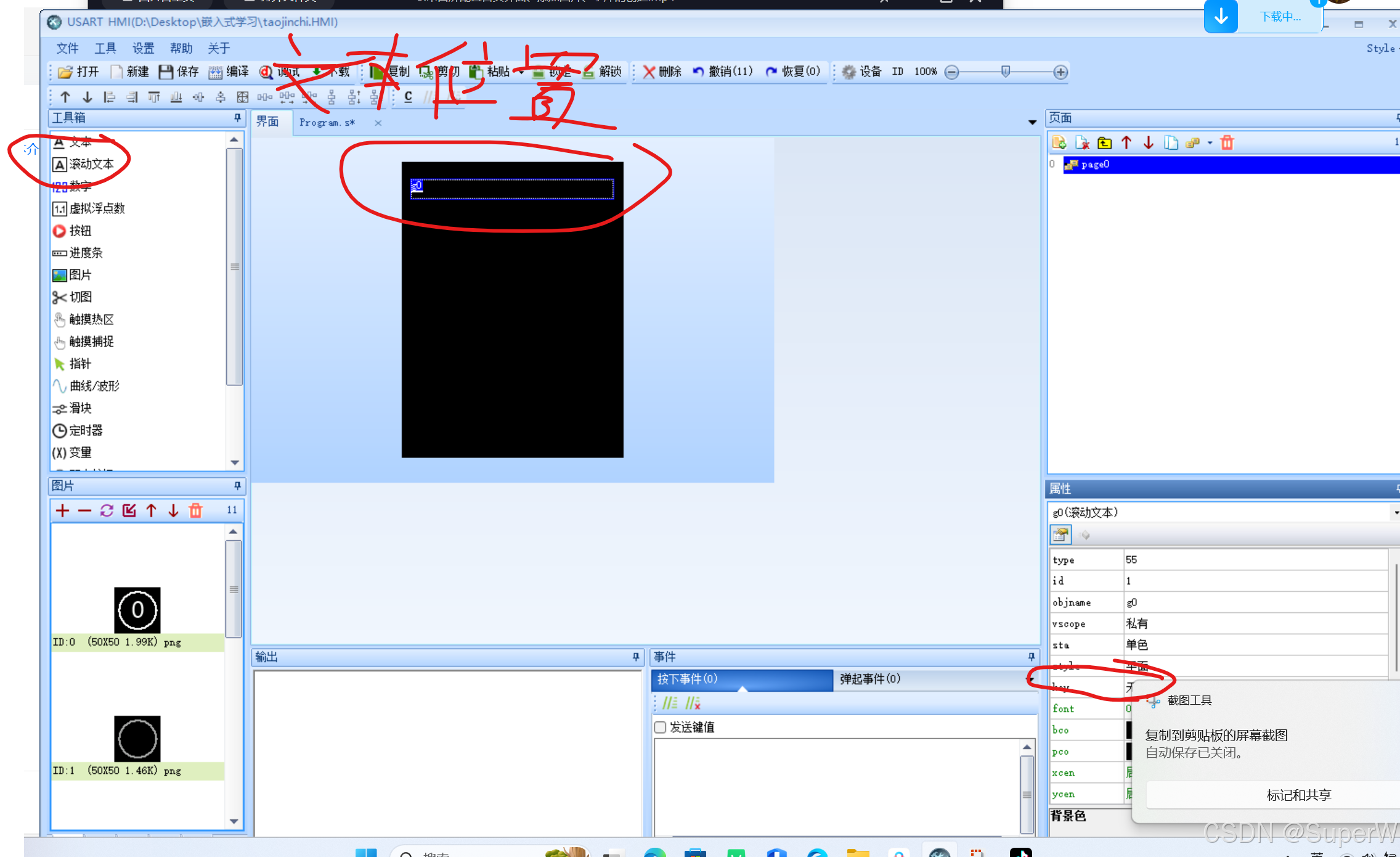

设置首页面图片，将需要的素材添加到里面，添加之后需要配置一个滚动文本

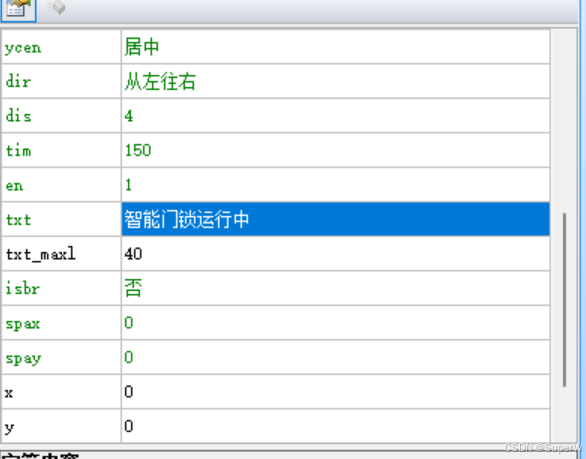

boc代表背景颜色，这里可以滚动显示文字，在添加文字之前我们需要添加字库，不然后乱码。

左上角的工具选择字库制作，字体大小字型自己选择，但是编码要选与自己单片机使用相同的，范围选择所有字符，语言把一些不用的去掉，可以节省我们flash内存，生成字库保存的位子与工程的 位置一样。之后可以去配置显示的字和显示方式。之后点击保存——编译——调式

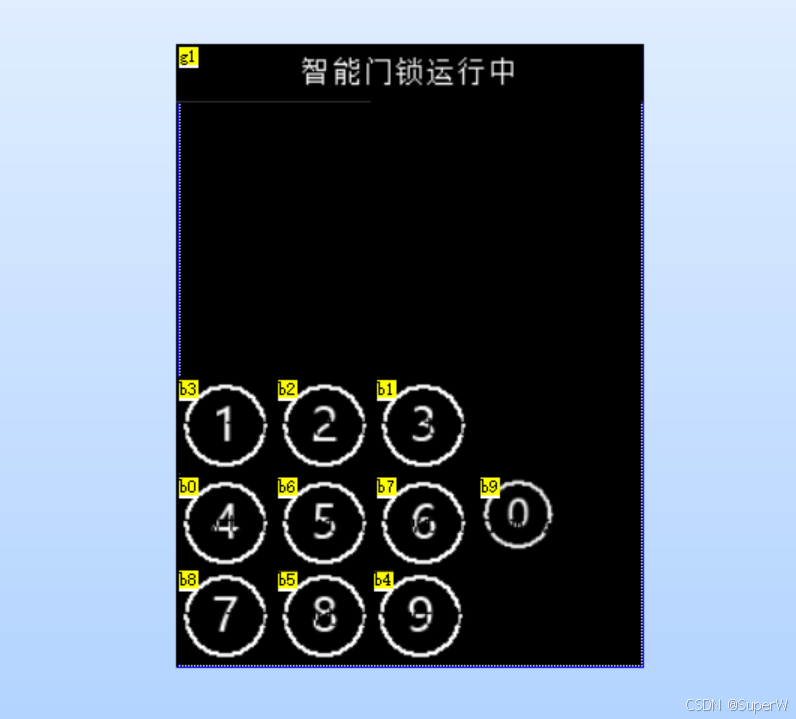

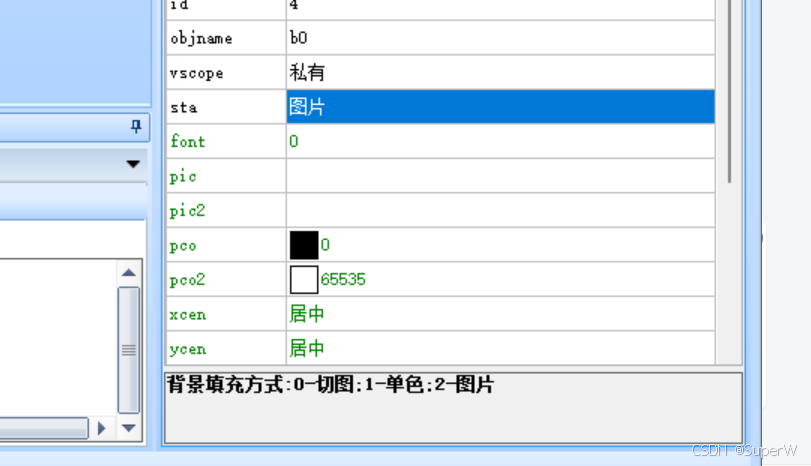

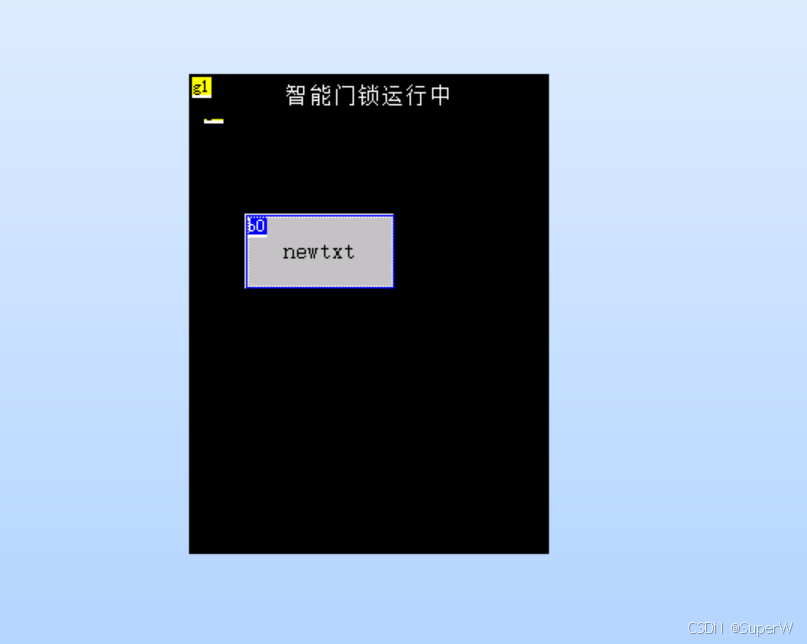

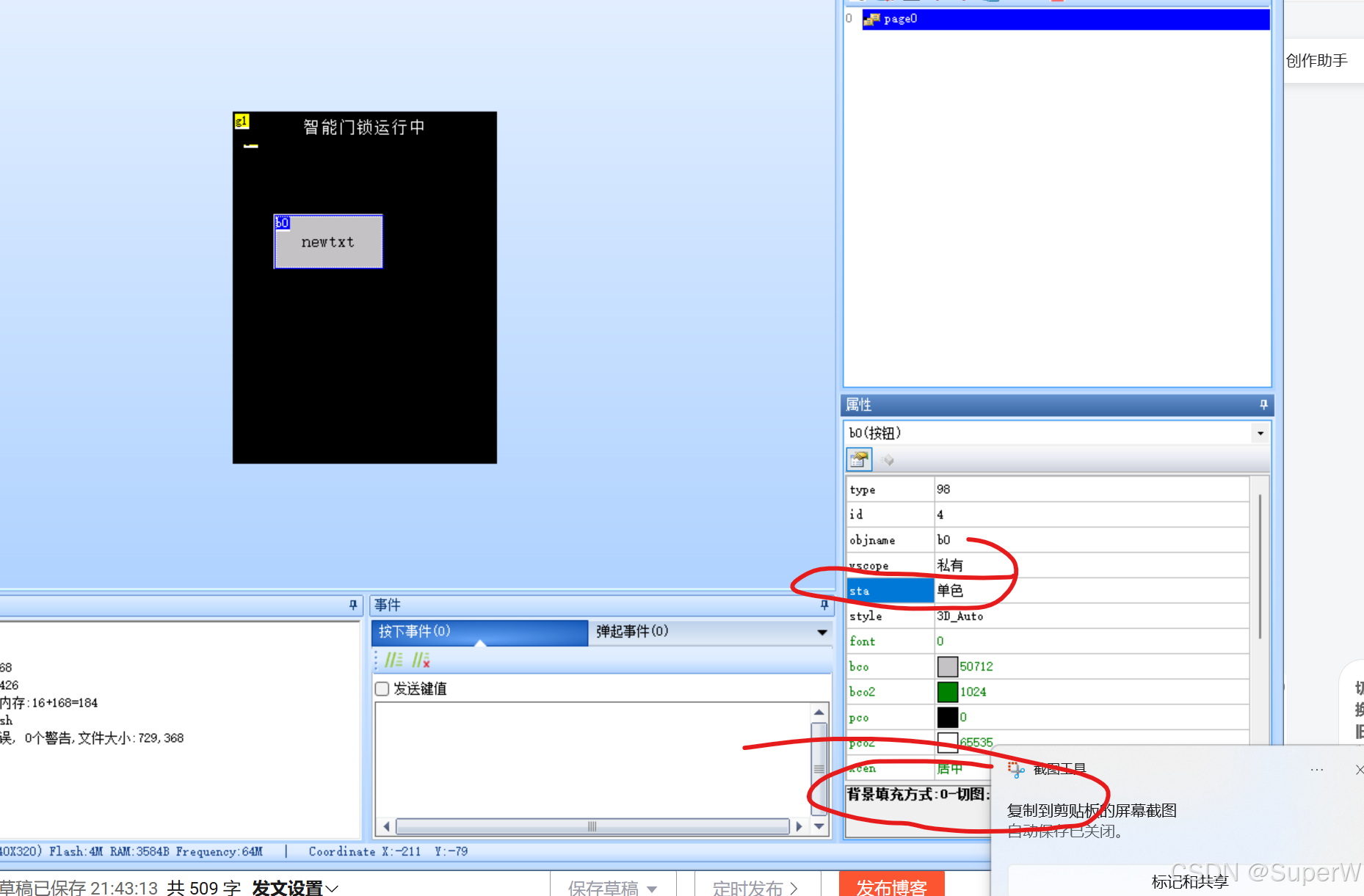

新建一个按钮，之后去属性哪里修改属性，把填充改成图片

pic时按下前的图片，pic2是按下后的图片，在两个地方选择自己导入的图片。之后可以复制粘贴几个出来，制作一个按键

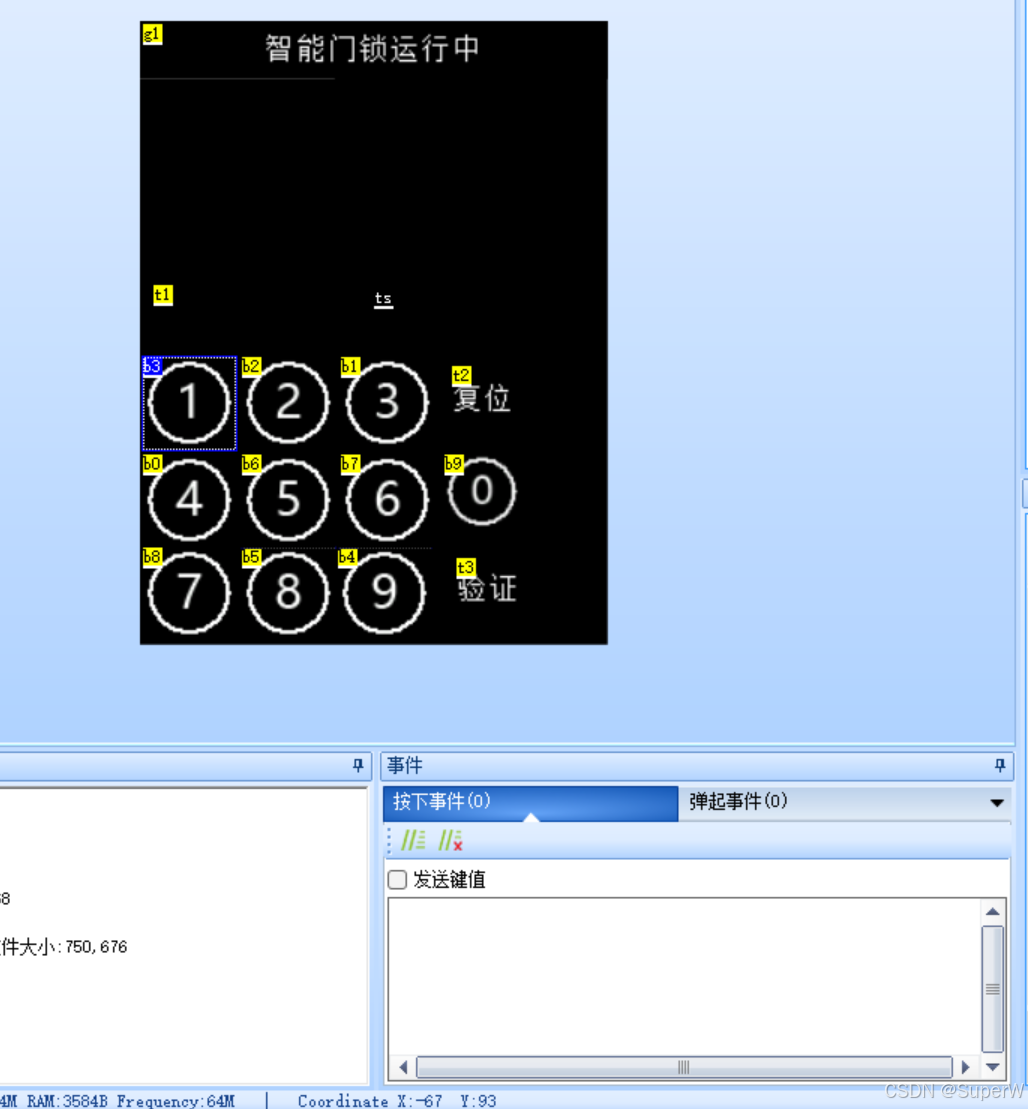

添加文本显示我们按下的密码，

t1背景为黑，字体为白，文本最大值为20，内容不需要。私有

ts背景为黑，字体为白，文本最大值为20，内容不需要。全局

（复位）字体为白，文本最大值为20，内容复位。私有

（验证）字体为白，文本最大值为20，内容验证。私有

陶晶驰基本语法

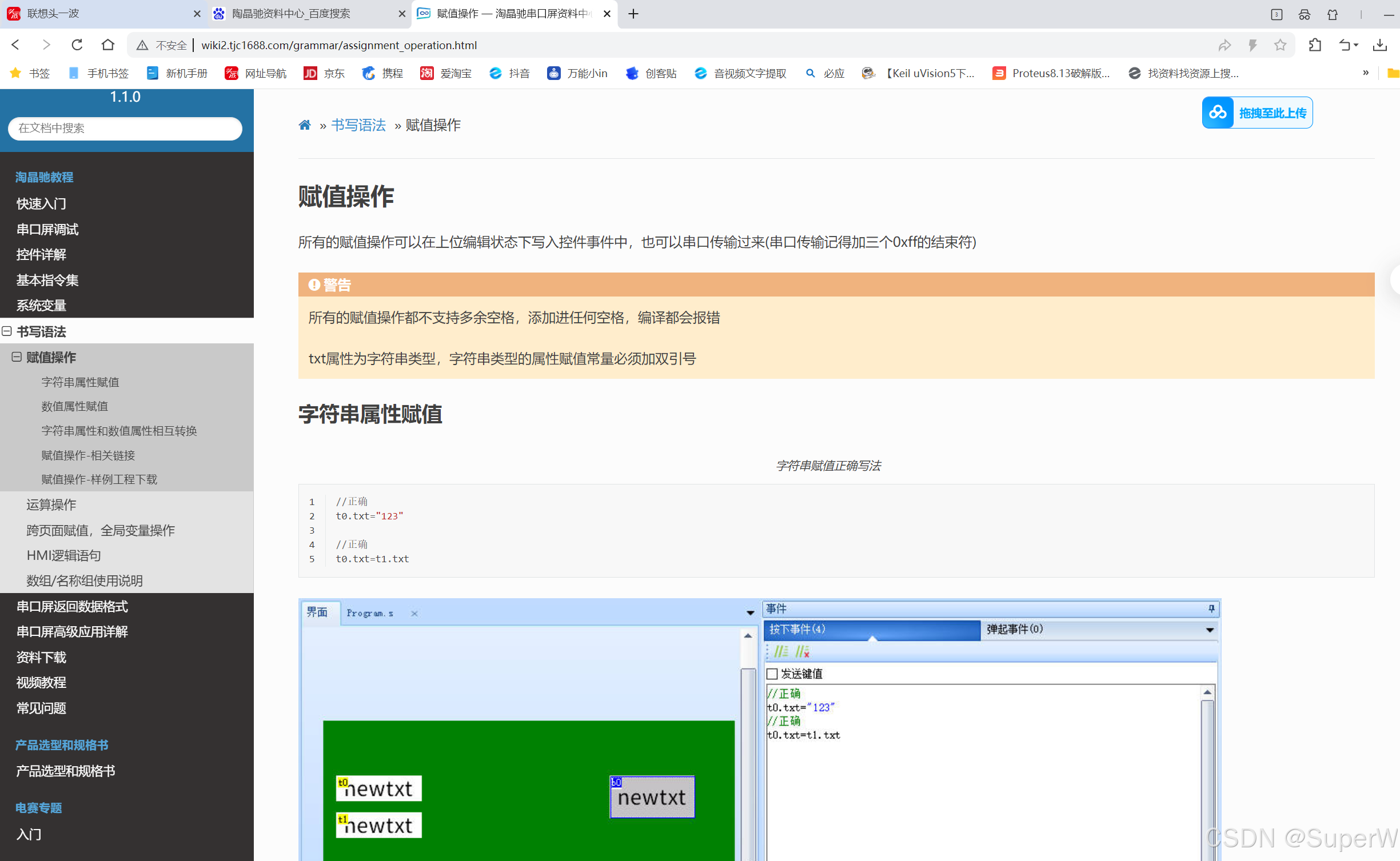

网页搜索陶晶驰资料中心，找到书面语法，赋值运算可以看一下，与C语言差不多。指令集是要重点掌握的，我们以上面的按键为例，讲解一下基本指令的使用。

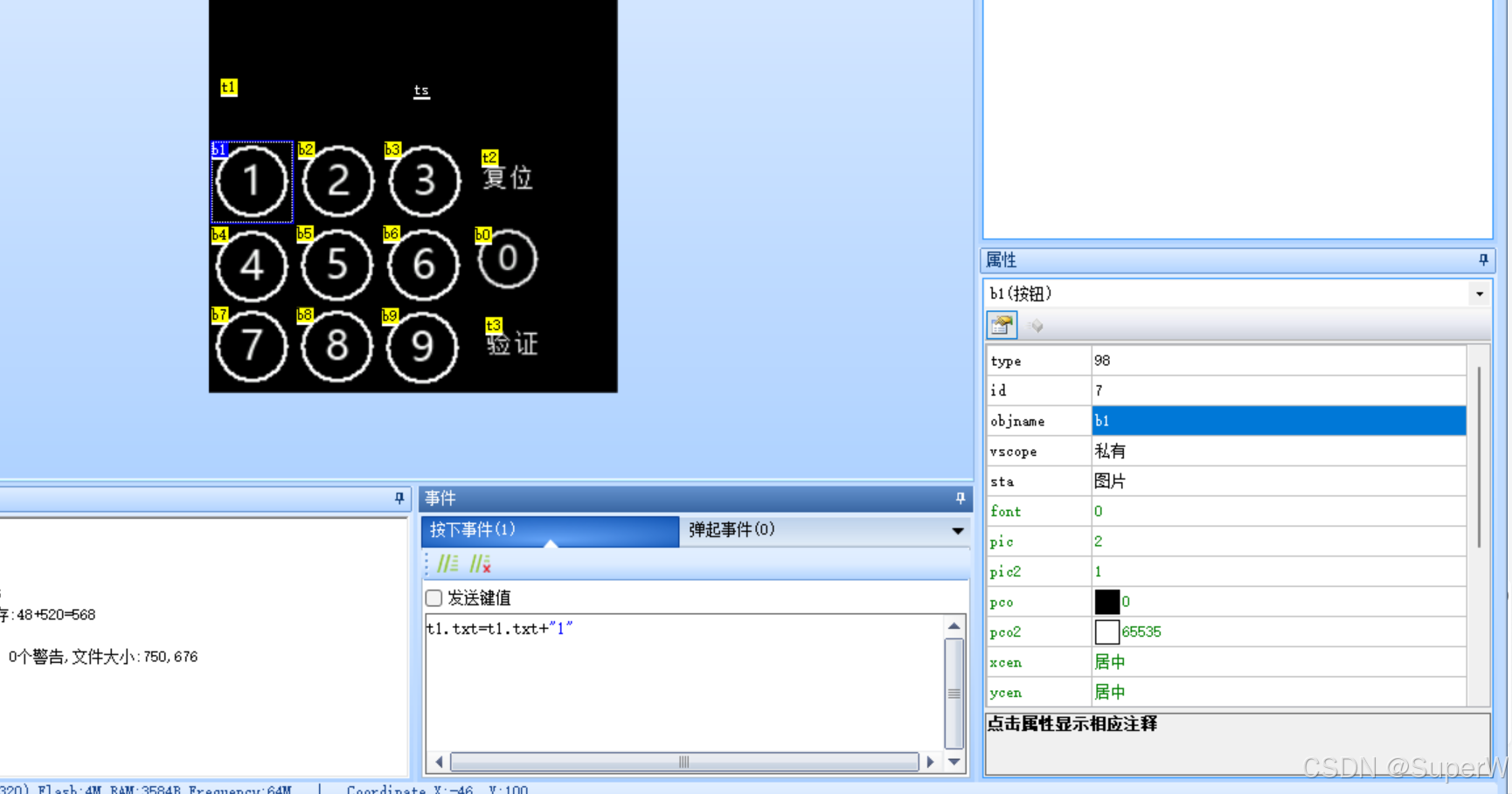

我们按下按键1的时候,下面有按下事件和弹起事件，可以在哪里写代码执行我们按键按下要执行的功能，t1文本是现实我们输入密码的 ，在按下事件哪里写t1.txt=t1.txt+“1”，文本1原来的加上1的，以此类推写其他按键。复位就等于空就行。按键属性哪里绿色的字体的属性都是可以通过指令修改的

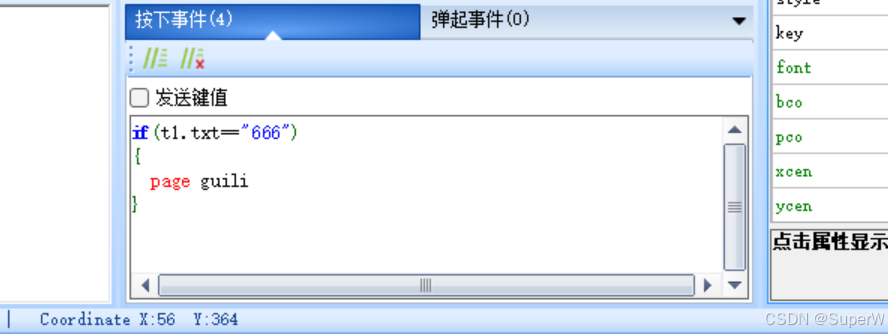

把当前页面设置为main，添加一个guili页面。假如密码为666，验证的时候输入密码正确我们跳转页面，跳转页面使用指令page

定时器使用

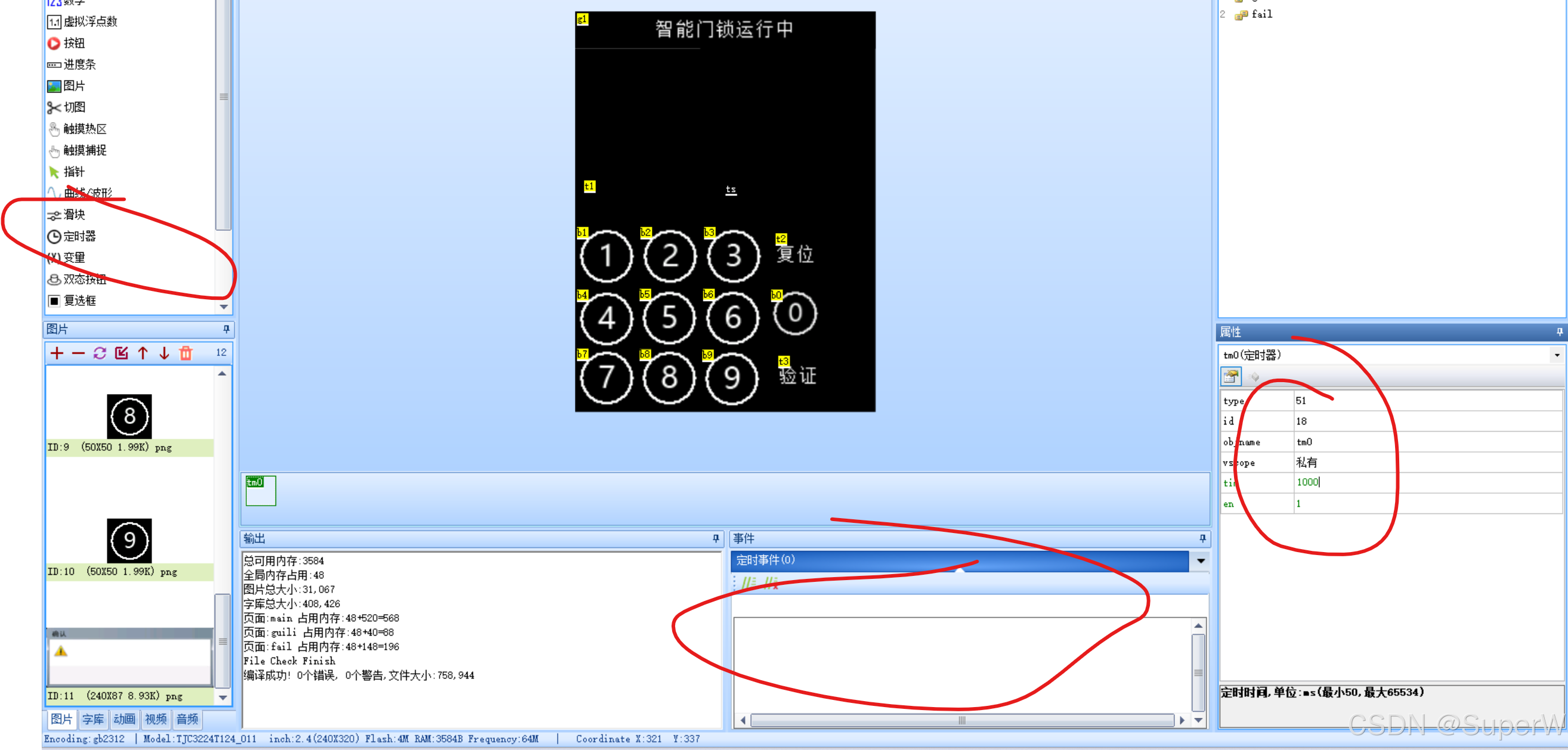

左侧添加定时器，在属性哪里可以调整的定时时间，定时器默认是打开的。在定时器事件哪里可以写我们要进行操作的代码。

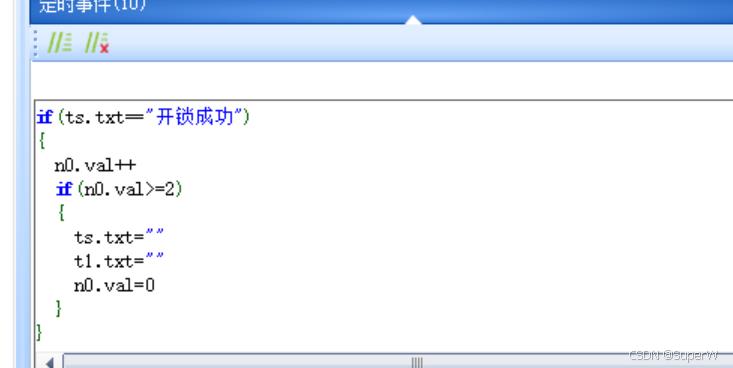

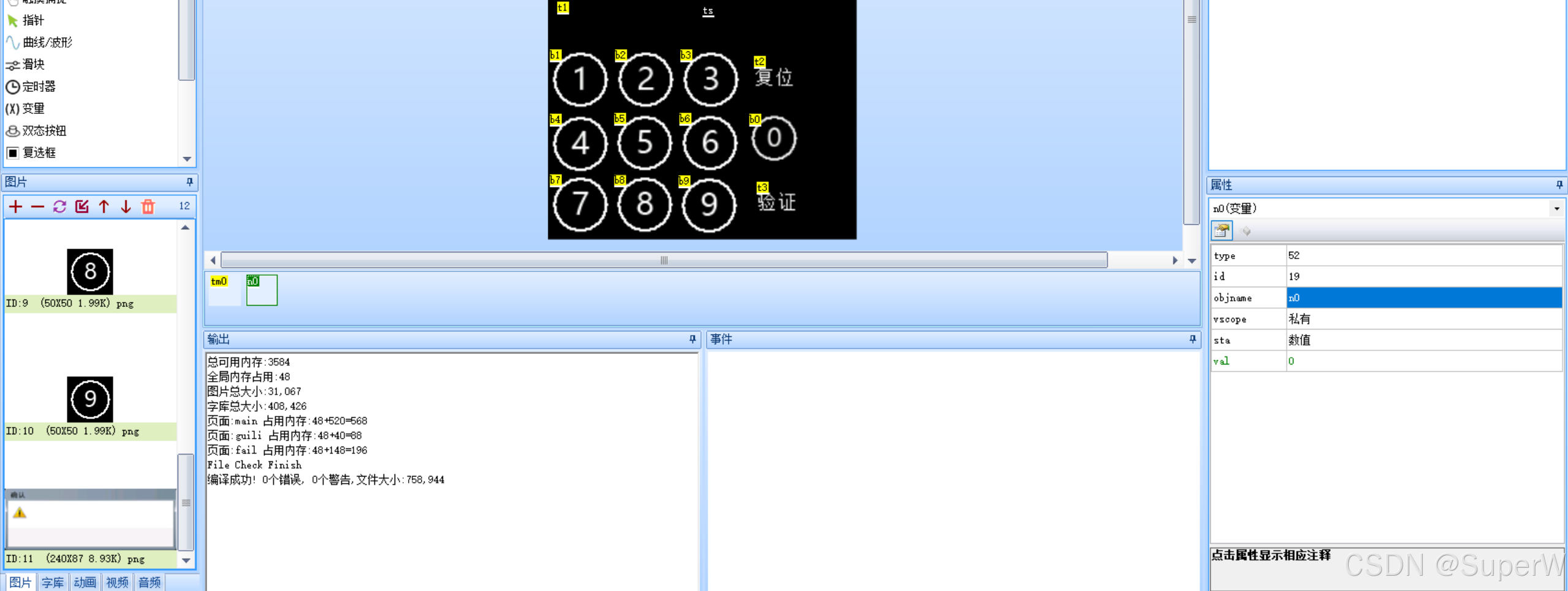

  定时器计时需要 一个变量来计算时间，添加一个变量命名为n0，初始值val=0；当开始成功后两秒钟，把现实的字和密码清零，注意这里的代码与C语言有区别，这里代码是不用加；的

跨页数据使用

在页面1想使用页面2的文本，要把其想使用的变量设为全局变量，调用的时候用 页面名.变量名.txt就好。

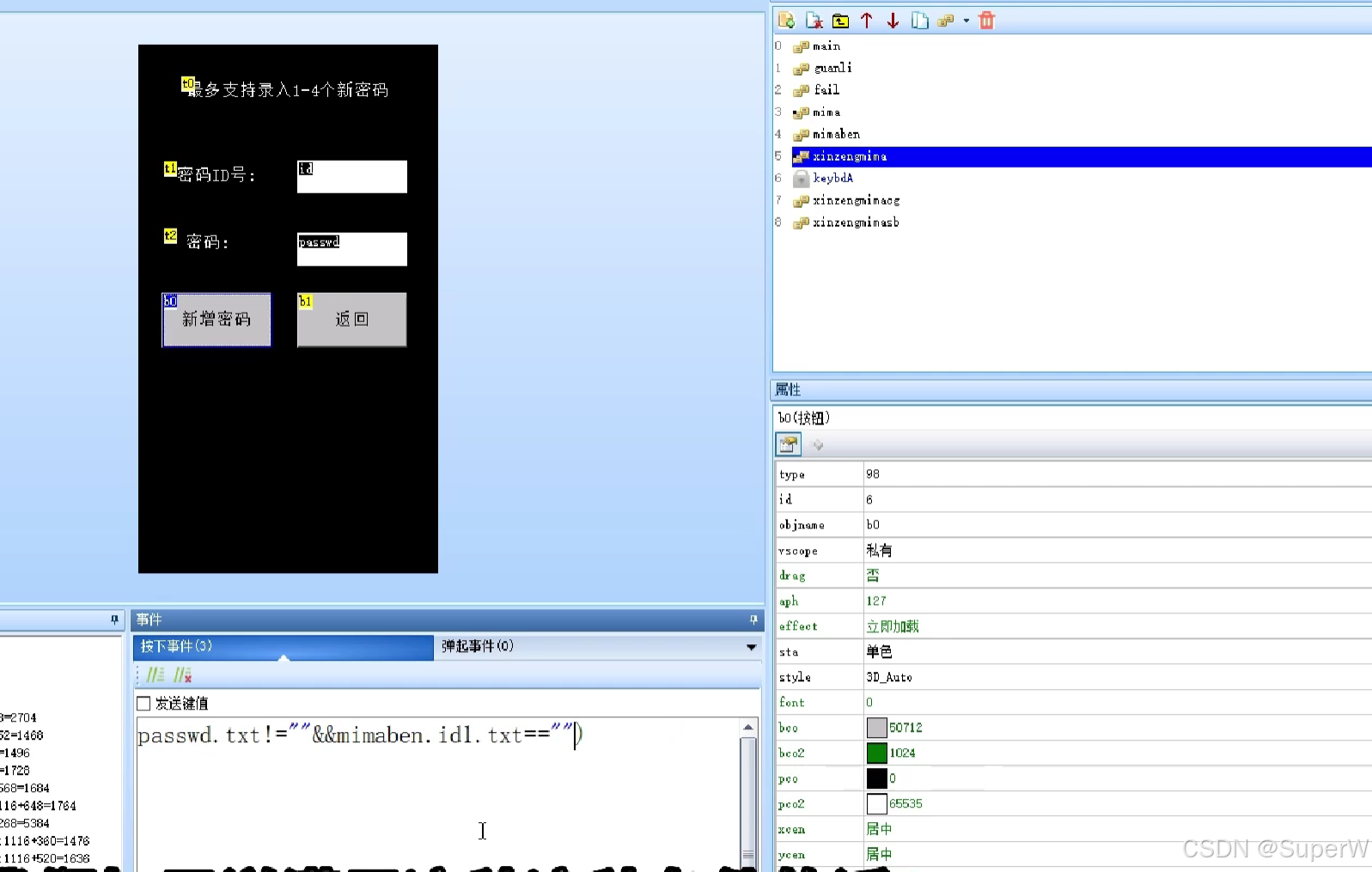

在xingzengmima页面判断mimaben页面的id1是否为空，要使用到其文本就要隔页调用。

mimaben.id1.txt==“”这样子就行了
