学习FPGA（一）给定时间的计时

前言

        闲来无事，为2025年蓝桥杯第一次的FPGA赛程做准备，也为挤身成为FPGA工程师做准备。

        这次的学习例程是：时钟、开关控制动态数码管，使之完成计时工作。

一、数码管的使用

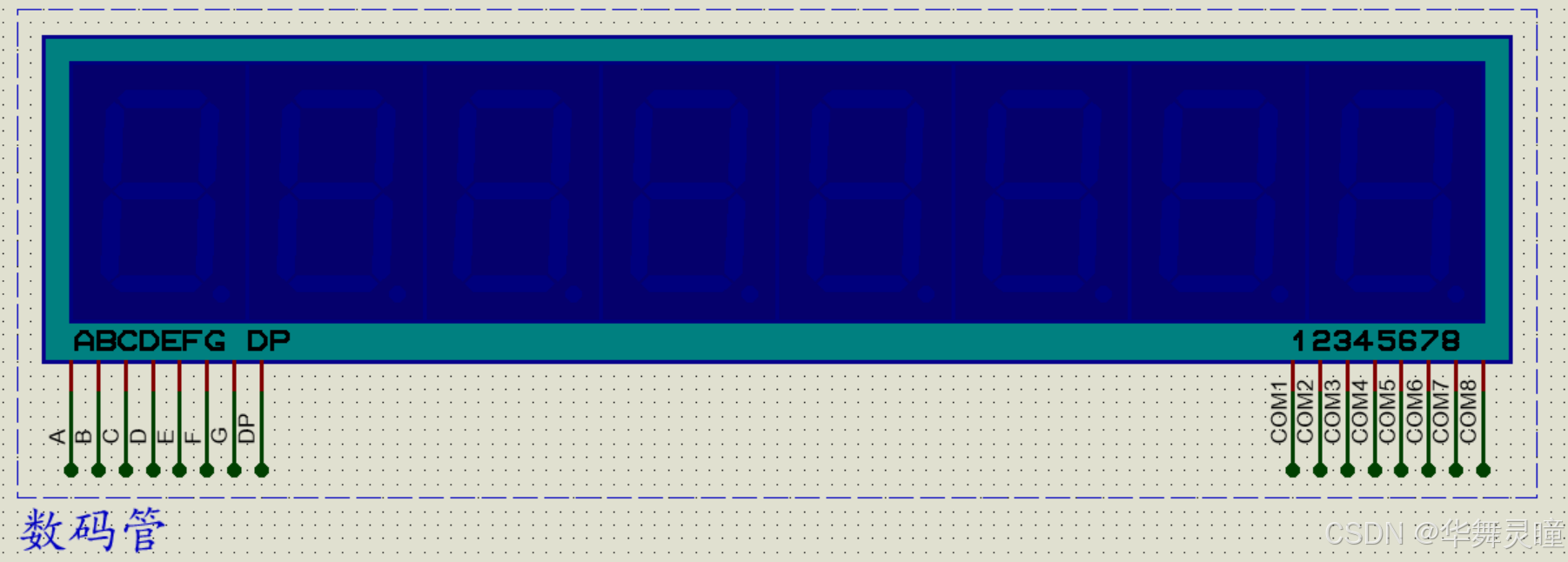

        首先需要了解的是动态数码管的使用方式。在Proteus中，动态数码管7SEG-MPx8-CA-BLUE的样子如图1所示。7SAG代表着是7个液晶显示段A~G、MPx8代表着有8个数码管位COM1~8、CA代表共阳极数码管、BLUE就是底色为蓝色。

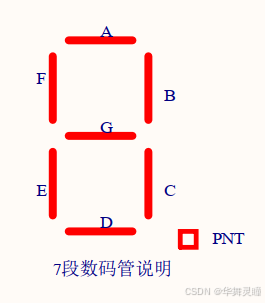

        当对A~G引脚输入低电平0时，数码管对应的位置点亮（共阴极数码管则是高电平1点亮），即向A~G引脚分别输入0000001时，数码管显示数字‘0’；输入0000000时，数码管显示数字‘8’。DP引脚指示的是小数点，用法和数码管的字段相同。这种对单个数码管内容的编辑称作“段选”。

        当对COM1~COM8引脚输入高电平1时，整个数码管中对应位置的数码管将显示A~G引脚中输入的内容（共阴极数码管则是低电平0控制），即向COM1~COM8引脚输入0x01、段选0x03（加小数点段，显示数字‘0’）时，第8位数码管将显示数字‘0’；输入0x11时、段选0x03时，第4位和第8位数码管将显示数字‘0’。这种控制数码管显示位置的编辑称作“位选”。

        由此不难发现，这种数码管虽然能够一次显示多个位置的数码管，但一次只能显示一种内容，当需要在数码管行中显示诸如“01234567”一连串的不同的内容时，这种数码管就需要别的知识进行外加了，组成动态数码管。

        动态数码管的工作原理与视频的原理类似，即利用光在人眼中的视觉残影：图像在1/24秒之内变换，人眼无法快速反应，致使能够看到连贯的视频。动态数码管是将不同位选与段选组合，并利用高频的变换，使人能够看到不同的数码位上显示不同的内容。比如将位选0x01、段选0x03与位选0x02、段选0x01组合，以1kHz的变换频率进行变换，在数码管中就能显示数字80了。

        变换频率的选择也有讲究：变换频率不能够太快，容易出现显示重叠的现象，比如需要显示数字25，变换频率过高就容易出现显示88的情况——前一个的显示还没完全被清楚，下一个的显示就跟上了。变换频率太慢了，就会产生明显的“高频闪烁”的现象，让别人看着不舒服。

二、Verilog HDL的实现

        在程序的头部进行输入输出变量的定义。数字硬件电路中最重要的部件之一就是时钟信号，clk变量就是输入的高频时钟信号。dig是6位的位选输出信号，seg是8位的段选输出信号，key是8位的开关输入信号。counter是计数器，与时钟信号相关，count是计时的当前时间记录。

module FPGA_1
(
	input wire clk,
	output reg [5:0] dig,
	output reg [7:0] seg,
	input wire [7:0] key
);

reg [25:0] counter;
reg [20:0] count;

        随后定义部分常量，包括段选的内容、位选的内容。由于我的FPGA开发板的数码管是共阴极数码管，因此这里都是共阴极的显示状态。

localparam seg_0 = 8'b11111100;
localparam seg_1 = 8'b01100000;
localparam seg_2 = 8'b11011010;
localparam seg_3 = 8'b11110010;
localparam seg_4 = 8'b01100110;
localparam seg_5 = 8'b10110110;
localparam seg_6 = 8'b10111110;
localparam seg_7 = 8'b11100000;
localparam seg_8 = 8'b11111110;
localparam seg_9 = 8'b11110110;
localparam dig_1 = 6'b111110;
localparam dig_2 = 6'b111101;
localparam dig_3 = 6'b111011;
localparam dig_4 = 6'b110111;
localparam dig_5 = 6'b101111;
localparam dig_6 = 6'b011111;
localparam dig_0 = 6'b111111;
localparam seg_p = 8'b00000001;

        接着是计数环节。由于我这个开发板的时钟信号为50MHz，因此计数0~49999999正好是50M次约1秒，此时计数器需要清零，且计时+1。

always @(posedge clk)
begin

	counter <= counter + 1;
	if (counter == 49_999_999)
	begin
		counter <= 0;
		count <= (count + 1) % key;
	end


        得到当前的时间后，需要进行内容的输出，这里是动态数码的分位显示。

case (counter / 10 % 3)
	0:begin
		dig <= dig_1;
		case (count % 10)
		0: seg = seg_0;
		1: seg = seg_1;
		2: seg = seg_2;
		3: seg = seg_3;
		4: seg = seg_4;
		5: seg = seg_5;
		6: seg = seg_6;
		7: seg = seg_7;
		8: seg = seg_8;
		9: seg = seg_9;
		endcase
	end
	1:begin
		dig <= dig_2;
		case (count / 10 % 10)
		0: seg = seg_0;
		1: seg = seg_1;
		2: seg = seg_2;
		3: seg = seg_3;
		4: seg = seg_4;
		5: seg = seg_5;
		6: seg = seg_6;
		7: seg = seg_7;
		8: seg = seg_8;
		9: seg = seg_9;
		endcase
	end
	2:begin
		dig <= dig_3;
		case (count / 100 % 10)
		0: seg = seg_0;
		1: seg = seg_1;
		2: seg = seg_2;
		3: seg = seg_3;
		4: seg = seg_4;
		5: seg = seg_5;
		6: seg = seg_6;
		7: seg = seg_7;
		8: seg = seg_8;
		9: seg = seg_9;
		endcase
	end
	endcase
end

endmodule

        由于硬件描述语言与普通的Python、Java等高级语言不同，硬件描述语言的程序直接影响开发板中的门电路连接，因此长程序必须要经过优化（简化），尽量减少对可编辑门电路的使用。
