基于51单片机的用户密码锁

摘要：利用51单片机制作一个掉电可保留数据的密码锁，要求密码器系统由一个超级用户和四个普通用户组成，普通用户可控制锁的开关和修改用户密码，超级用户可以添加和删除普通用户。

一、元件选择

       主控芯片选择51系列stc89c51，使用at24c02存储密码锁的数据信息，使用LCD1602液晶屏显示用户界面。输入信号由一个4X4的矩阵键盘发出。

二、电路搭建

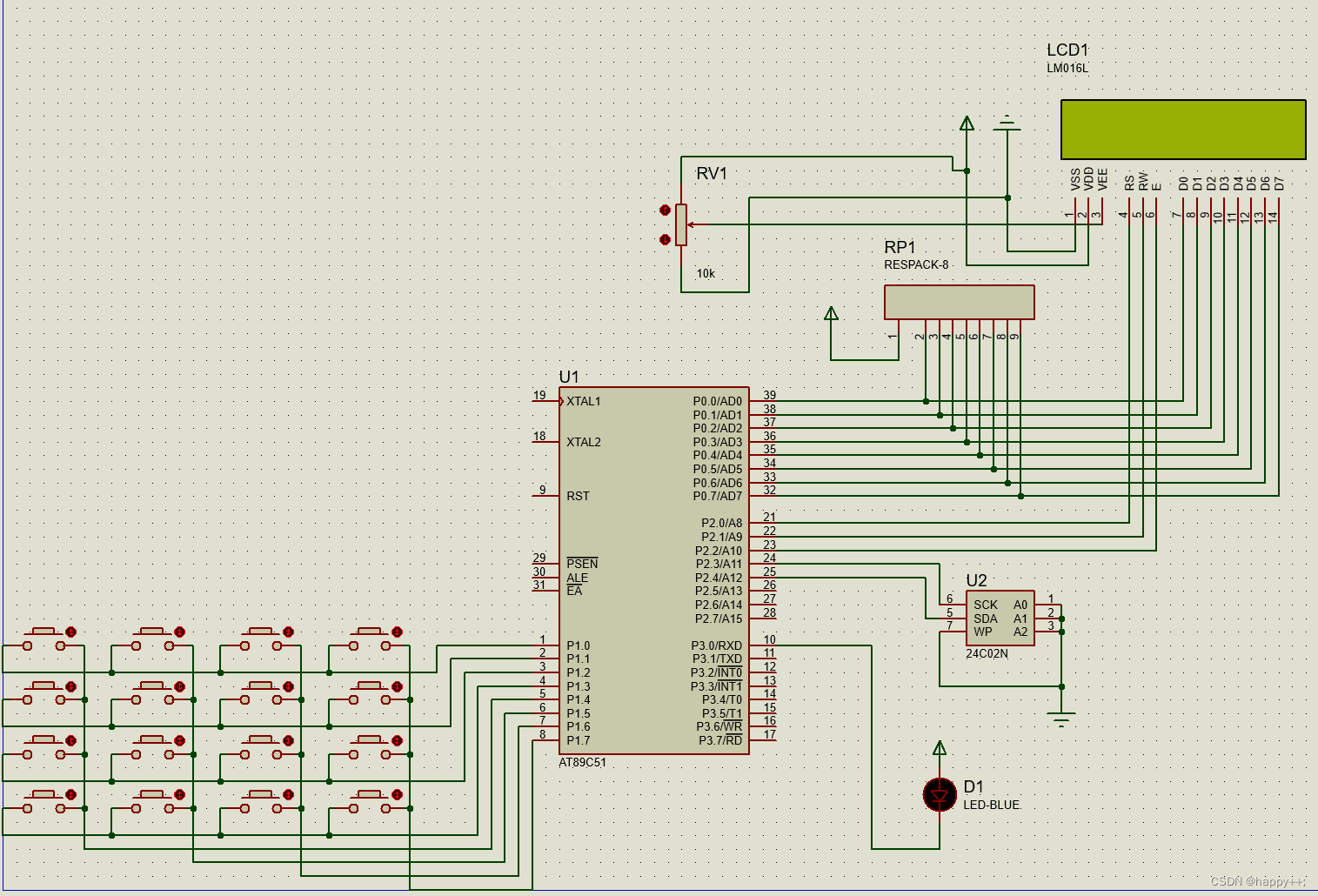

        以下是用proteus搭建的电路图

三、代码的实现

（一）、LCD1602

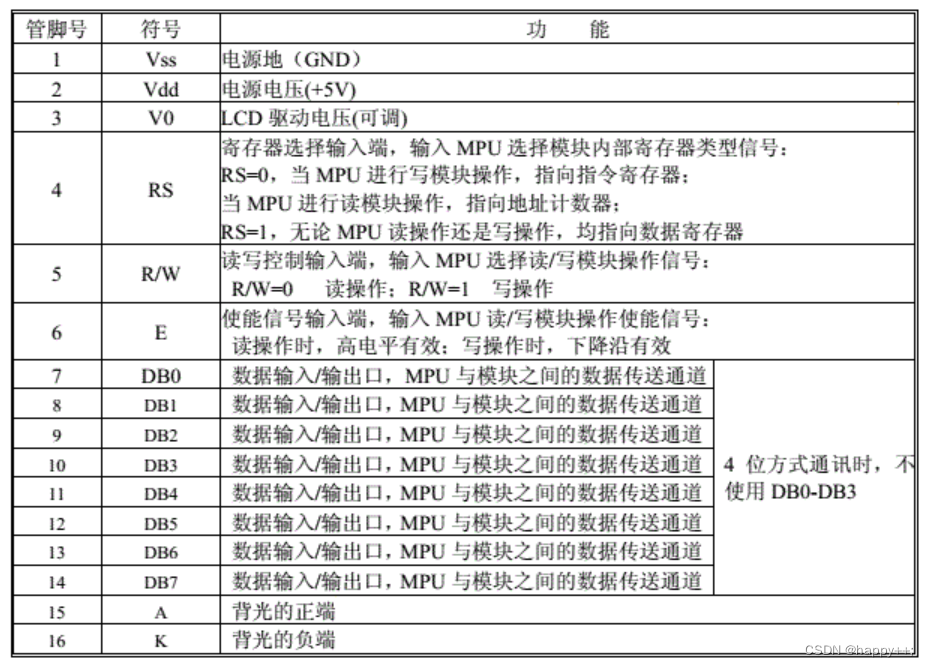

1.接口定义

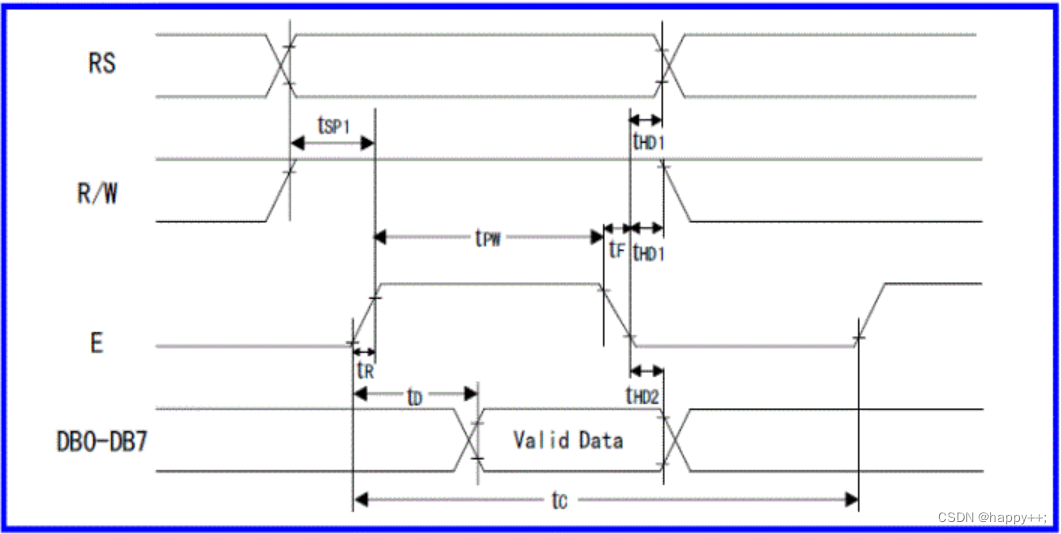

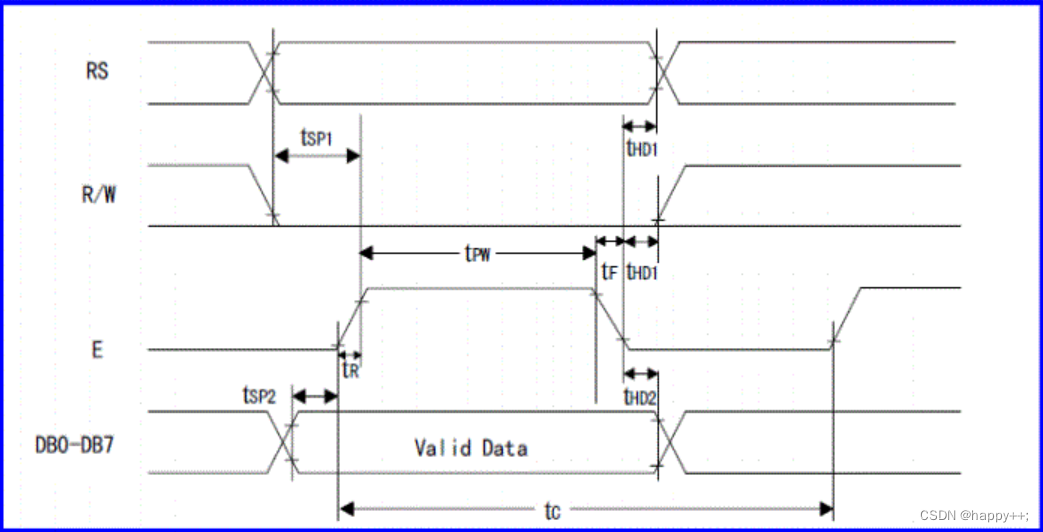

2.读操作时序

3.写操作时序

 4.51代码

#include "headfile.h"

sbit rs=P2^0;
sbit rw=P2^1;
sbit ep=P2^2;

//写位置
void writeposition(uchar position)
{
    rs = 0;
    P0 = position;
    ep = 1;
    _nop_();
    ep = 0;
    delay(1);
}

//写数据:RS=1, RW=0;
void writeData(uchar dat)
{
    rs = 1;
    P0 = dat;
    ep = 1;
    _nop_();
    ep = 0;
    delay(1);
}

//清屏初始化
void lcd_init()
{
   rw=0;
   writeposition(0x38);
   writeposition(0x0c);
   writeposition(0x06);
   writeposition(0x01);
}

//写数组
void print_string(uchar *str,uchar posit)
{
    int i;
    writeposition(posit);
    for(i=0;str[i]!=0;i++)
    {
        writeData(str[i]);
    }
}

（二）AT24C02

        AT24C02是一个2K位串行CMOS E2PROM，内部含有256个8位字节，采用先进CMOS技术实质上减少了器件的功耗。AT24C02有一个8字节页写缓冲器，该器件通过IIC总线接口进行操作，有一个专门的写保护功能。

        有关AT24C02的具体说明，在此就不多解释了，大家可以自行查看其芯片手册IDCHIP-AT24C02.pdf (semiee.com)https://www.semiee.com/file/Source10/IDCHIP-AT24C02.pdf

 部分代码：

void IIC_Start(void)
{
    SDA = 1;
    SCL = 1;
    IIC_Delay(DELAY_TIME);
    SDA = 0;
    IIC_Delay(DELAY_TIME);
    SCL = 0;
}

void IIC_Stop(void)
{
    SDA = 0;
    SCL = 1;
    IIC_Delay(DELAY_TIME);
    SDA = 1;
    IIC_Delay(DELAY_TIME);
}

bit IIC_WaitAck(void)
{
    bit ackbit;

    SCL  = 1;
    IIC_Delay(DELAY_TIME);
    ackbit = SDA;
    SCL = 0;
    IIC_Delay(DELAY_TIME);
    return ackbit;
}

void IIC_SendByte(unsigned char byt)
{
    unsigned char i;

    for(i=0; i<8; i++)
    {
        SCL  = 0;
        IIC_Delay(DELAY_TIME);
        if(byt & 0x80) SDA  = 1;
        else SDA  = 0;
        IIC_Delay(DELAY_TIME);
        SCL = 1;
        byt <<= 1;
        IIC_Delay(DELAY_TIME);
    }
    SCL  = 0;
}

unsigned char IIC_RecByte(void)
{
    unsigned char i, da;
    for(i=0; i<8; i++)
    {
    	SCL = 1;
		IIC_Delay(DELAY_TIME);
		da <<= 1;
		if(SDA) da |= 1;
		SCL = 0;
		IIC_Delay(DELAY_TIME);
    }
    return da;
}

（三）主体代码

主体思路：

单片机开机时，先完成所有初始化，读取AT24C02的数据，将用户信息读入相应的数组。后进入人机操作的代码循环，扫描按键动作。并在LCD屏上显示，操作者确认后，比较输入的数据和存储用户的数组里的数据做对比，对比通过后，进入下一个人机界面的循环，在后续循环中，如扫描按下返回健，使用break;语句返回上级循环。

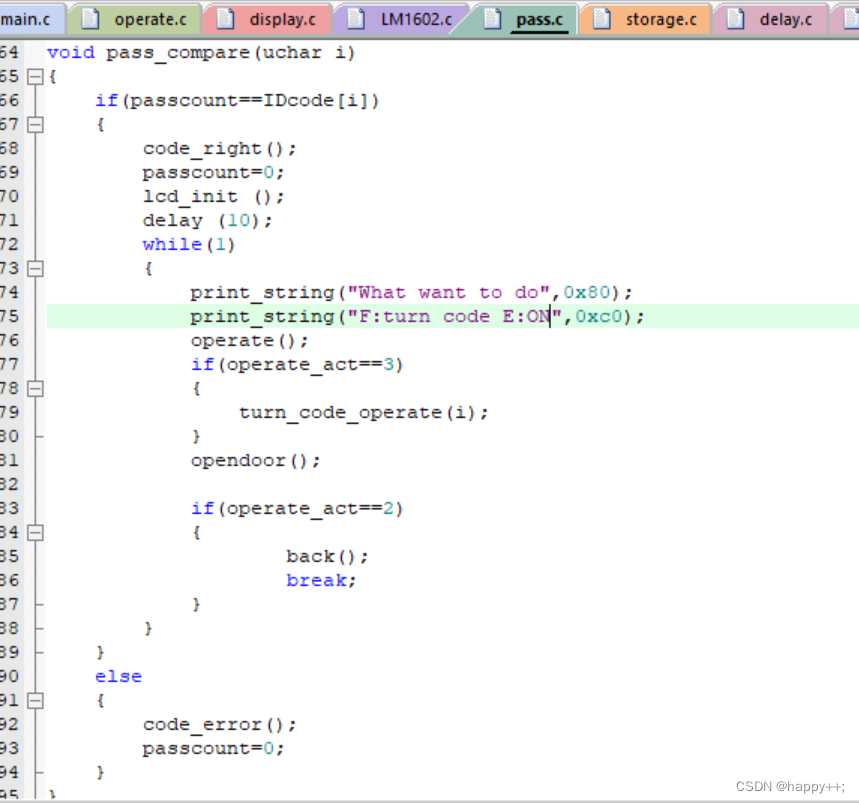

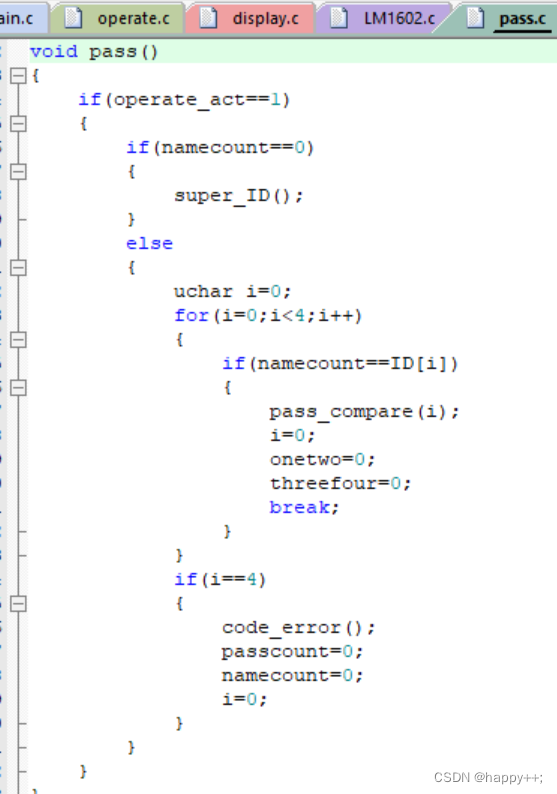

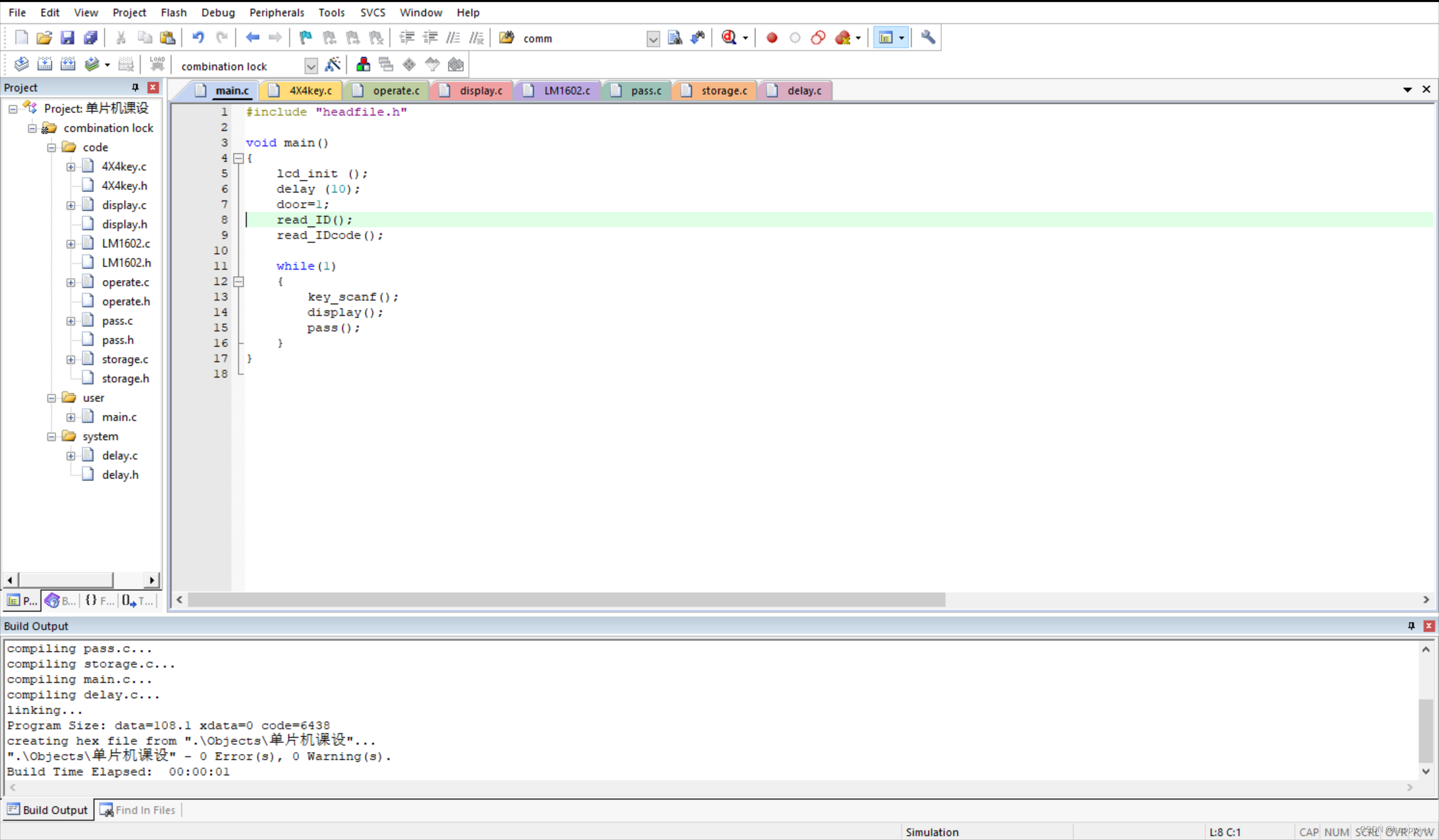

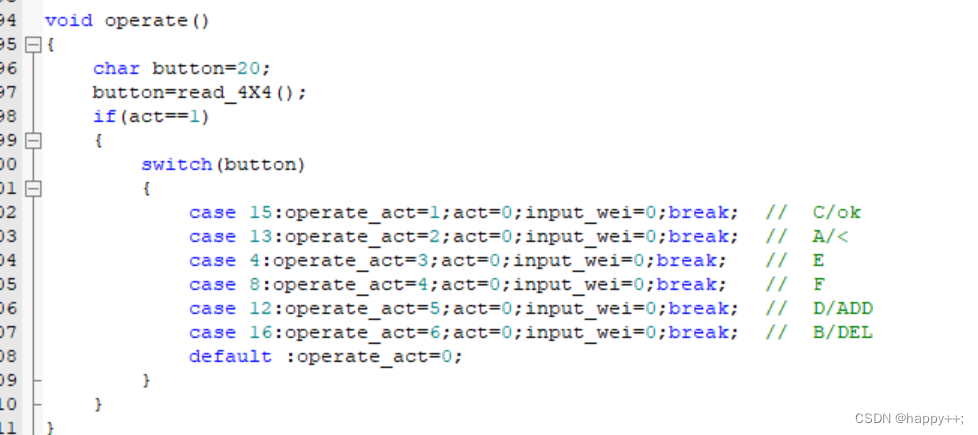

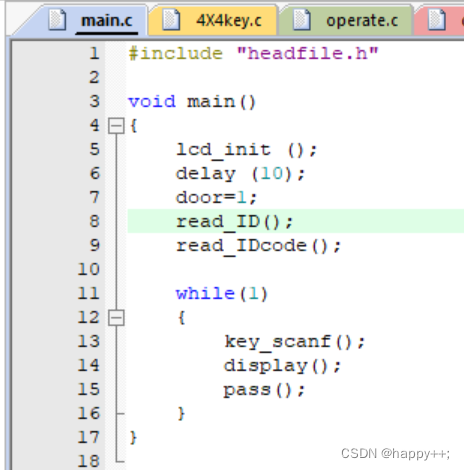

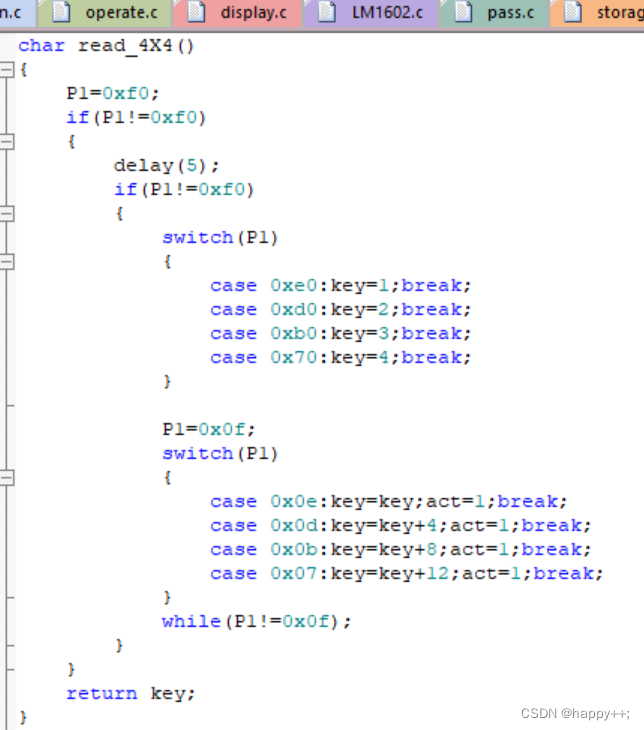

部分代码展示：



四、视频演示

基于51单片机的用户密码锁设计
