1.外存储器

计算机的外存储器又称为辅助存储器，目前主要使用磁表面存储器。

磁表面存储：是指把某些磁性材料薄薄地涂在金属铝或塑料表面上作为载磁体来存储信息。磁盘存储器、磁带存储器和磁鼓存储器均属于磁表面存储器。

磁表面存储器的优点：

①存储容量大，位价格低；

②记录介质可以重复使用；

③记录信息可以长期保存而不丢失，甚至可以脱机存档；

④非破坏性读出，读出时不需要再生。

磁表面存储器的缺点：

①存取速度慢；

②机械结构复杂；

③对工作环境要求较高。（易受强磁性影响）

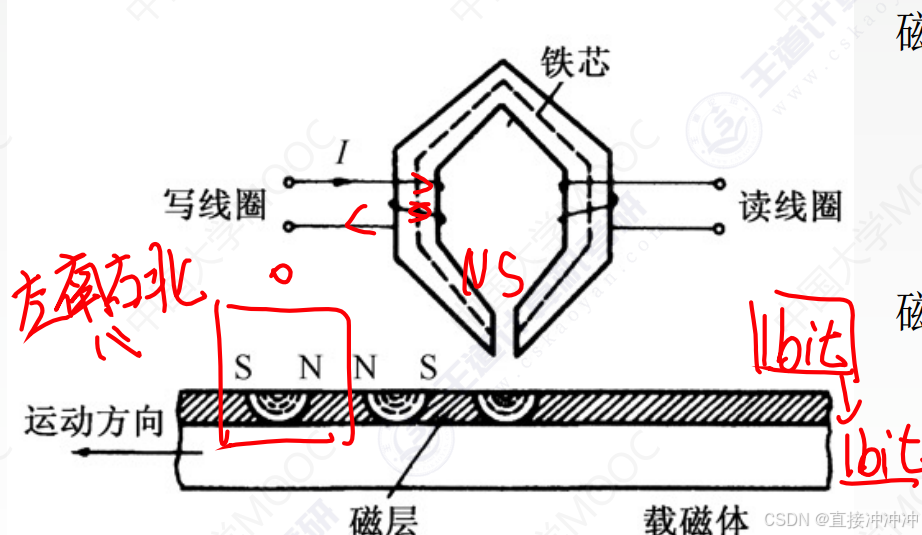

原理：当磁头和磁性记录介质有相对运动时，通过电磁转换完成读/写操作。

读写不能同时进行

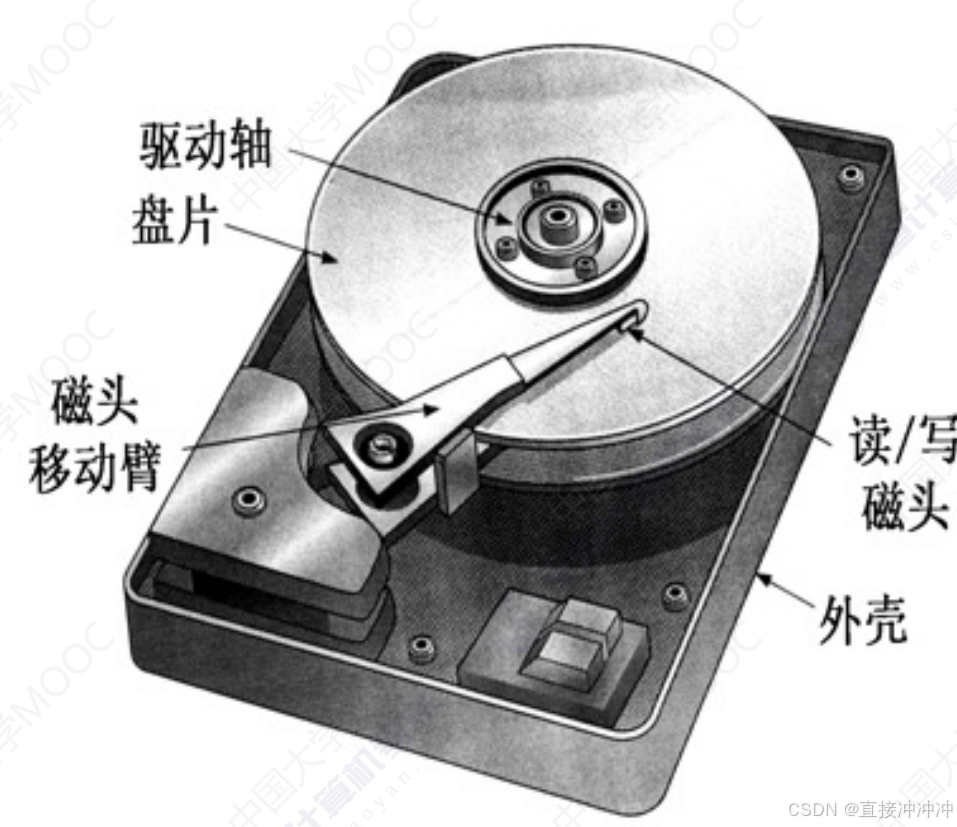

磁盘驱动器：核心部件是磁头组件和盘片组件，温彻斯特盘是一种可移动头固定盘片的硬盘存储器。

磁盘控制器：是硬盘存储器和主机的接口，主流的标准有IDE、SCSI、SATA等。

2.磁盘设备的组成

储存区域

磁头数（Heads）:即记录面数，表示硬盘总共有多少个磁头，磁头用于读取/写入盘片上记录面的信息，一个记录面对应一个磁头。（多少面数）
柱面数:表示硬盘每一面盘片上有多少条磁道。在一个盘组中，不同记录面的相同编号（位置）的诸磁道构成一个圆柱面。（同一磁道所在的面构成柱面）

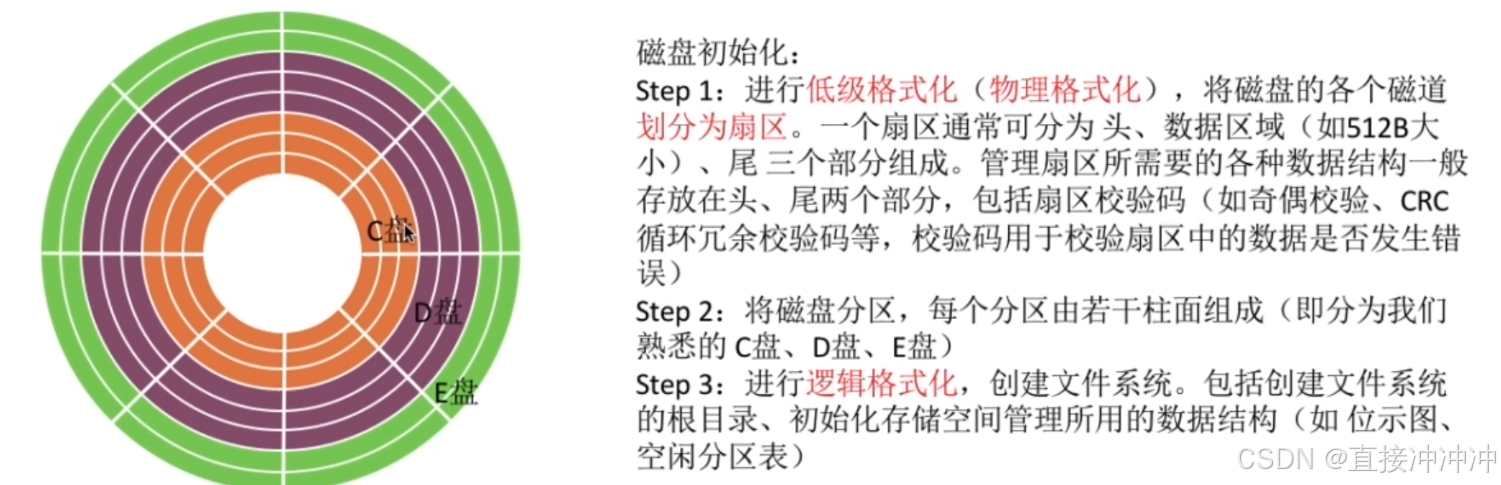

扇区数：表示每一条磁道上有多少个扇区。（主机每次读和写都是以扇区为单位）

硬盘存储器

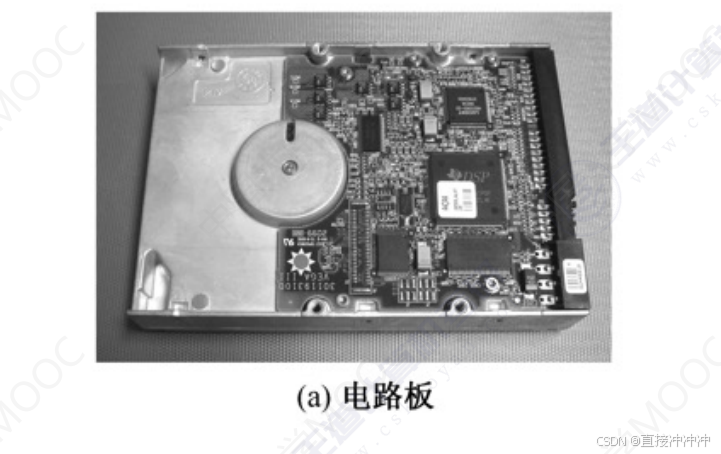

硬盘存储器由磁盘驱动器、磁盘控制器和盘片组成。

2.1磁盘的性能指标

磁盘的容量: 一个磁盘所能存储的字节总数称为磁盘容量。磁盘容量有非格式化容量和格式化容量之分。

非格式化容量是指磁记录表面可以利用的磁化单元总数。
格式化容量是指按照某种特定的记录格式所能存储信息的总量。（为保证备份信息，故一般格式化的容量占用一部分，故格式化的容量一般比非格式化的容量低）

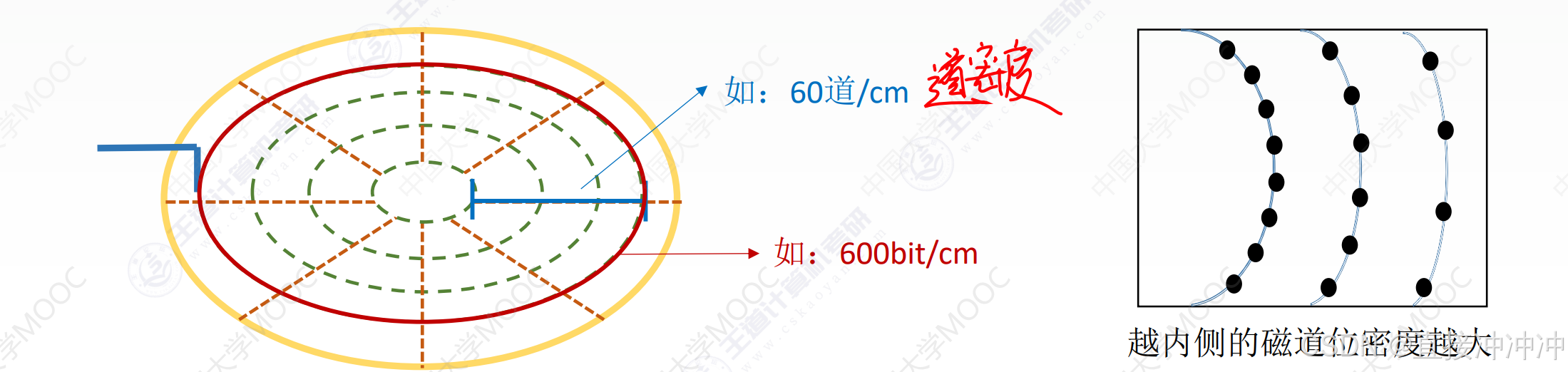

记录密度：记录密度是指盘片单位面积上记录的二进制的信息量，通常以道密度、位密度和面密度表示。

道密度是沿磁盘半径方向单位长度上的磁道数;
位密度是磁道单位长度上能记录的二进制代码位数;
面密度是位密度和道密度的乘积
注意：磁盘所有磁道记录的信息量一定是相等的，并不是圆越大信息越多，故每个磁道的位密度都不同。故越是在内圈的位密度越大。

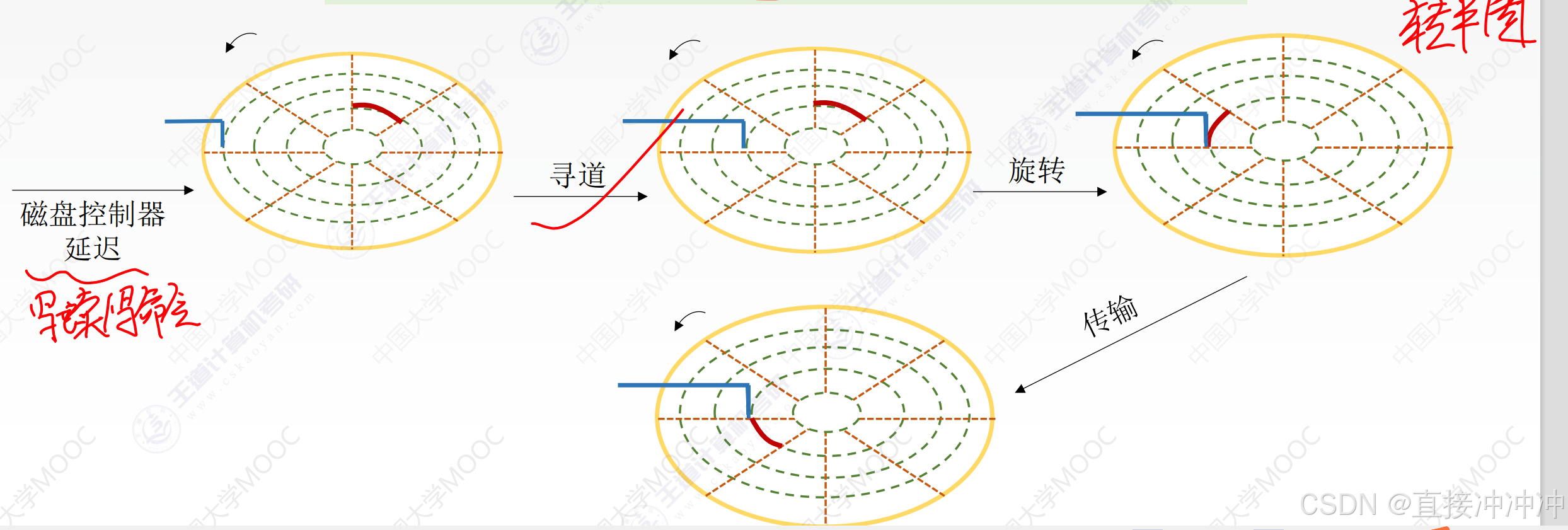

平均存取时间：

平均存取时间 = 寻道时间（磁头移动到目的磁道）+旋转延迟时间（磁头定位到所在扇区）+

传输时间（传输数据所花费的时间）

数据传输率：磁盘存储器在单位时间内向主机传送数据的字节数，称为数据传输率。（磁盘转速）

假设磁盘转数为r（转/秒），每条磁道容量为N个字节，则数据传输率为Dr=rN

存储的流程

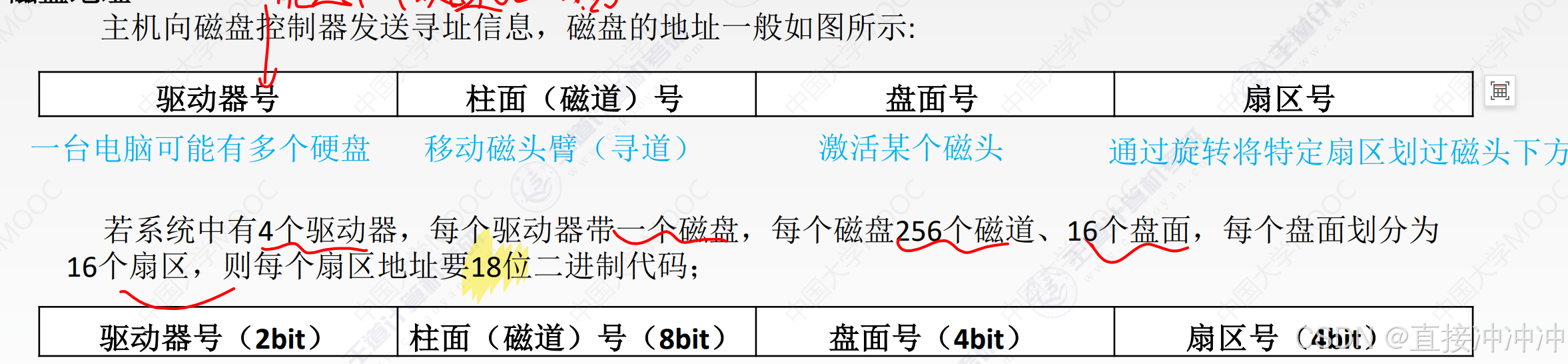

2.1磁盘地址

1.开始选择哪个硬盘

2.再开始选择磁道

3.选择激活哪个磁头

4.指明扇区号

2+8+4+4=18，我们可以用18位二进制定位到某个扇区。

2.2硬盘的工作过程

硬盘的主要操作是寻址、读盘、写盘。每个操作都对应一个控制字，硬盘工作时，第一步是取控制字，第二步是执行控制字。
硬盘属于机械式部件，其读写操作是串行的，不可能在同一时刻既读又写，也不可能在同一时刻读两组数据或写两组数据。

2.3磁盘的调度算法

操作系统采用不同的磁盘调度算法会影响寻道时间。

先来先服务算法（FCFS）。

最短寻找时间优先算法（SSTF）。只选择眼前最优，未必是整体最优。可能产生饥饿现象。

扫描算法（SCAN），又称电梯算法。只有磁头移动到最外侧磁道的时候才能往内移动，移动到最内侧磁道的时候才能往外移动。

LOOK调度算法：优化扫描算法在一侧已经没有磁道请求时立即改变磁头移动方向。

循环扫描算法（C-SCAN）。优化扫描算法在各位置响应频率不一致的问题，返回时直接快速移动至始端而不处理任何请求。

C-LOOK调度算法。

题目中无说明时SCAN指的是LOOK调度算法。
