1.控制器的结构和功能

控制器的主要功能有：

从主存中取出一条指令，并指出下一条指令在主存中的位置。
对指令进行译码或测试，产生相应的操作控制信号，以便启动规定的动作。
指挥并控制CPU、主存、输入和输出设备之间的数据流动方向。

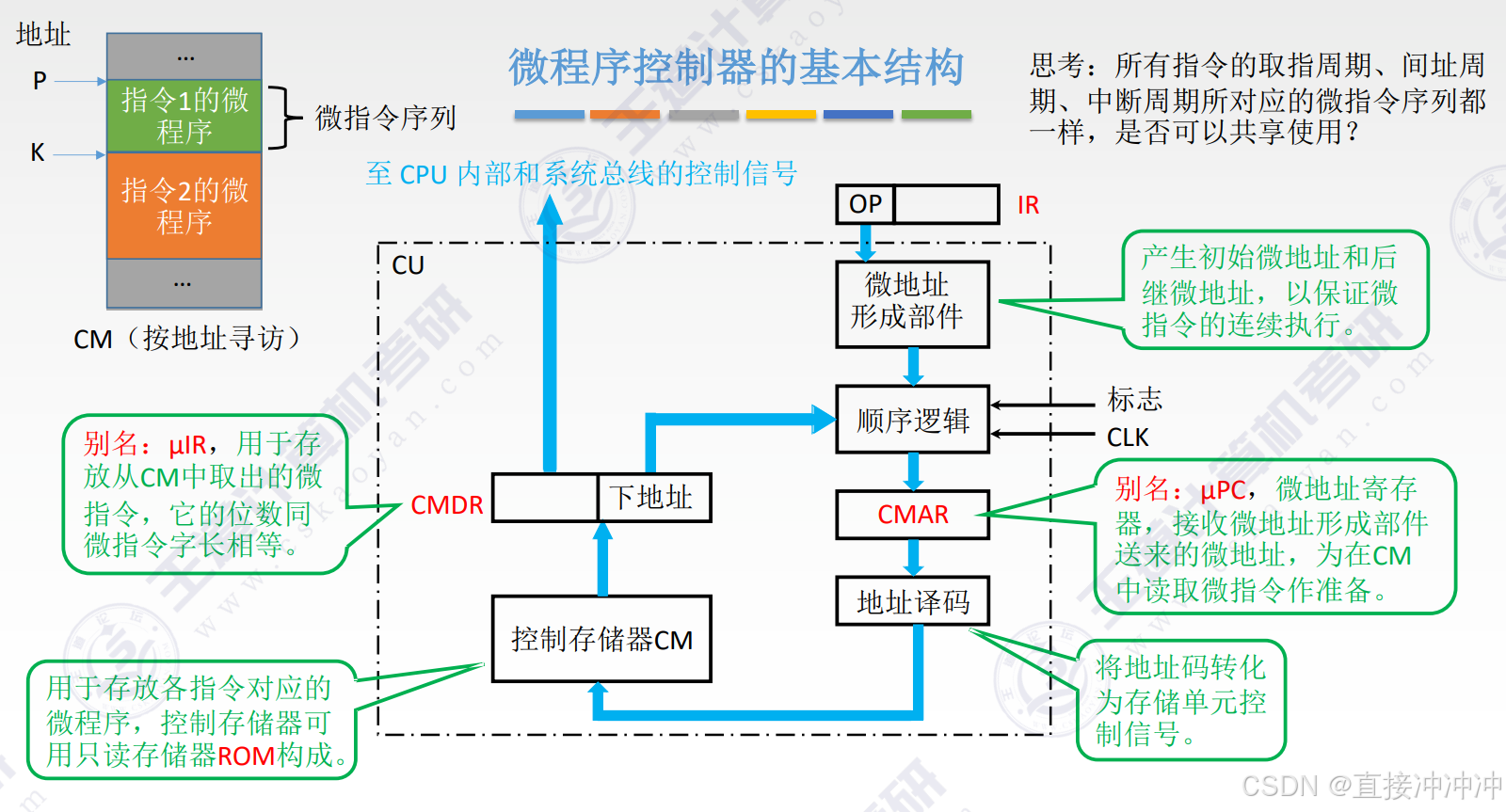

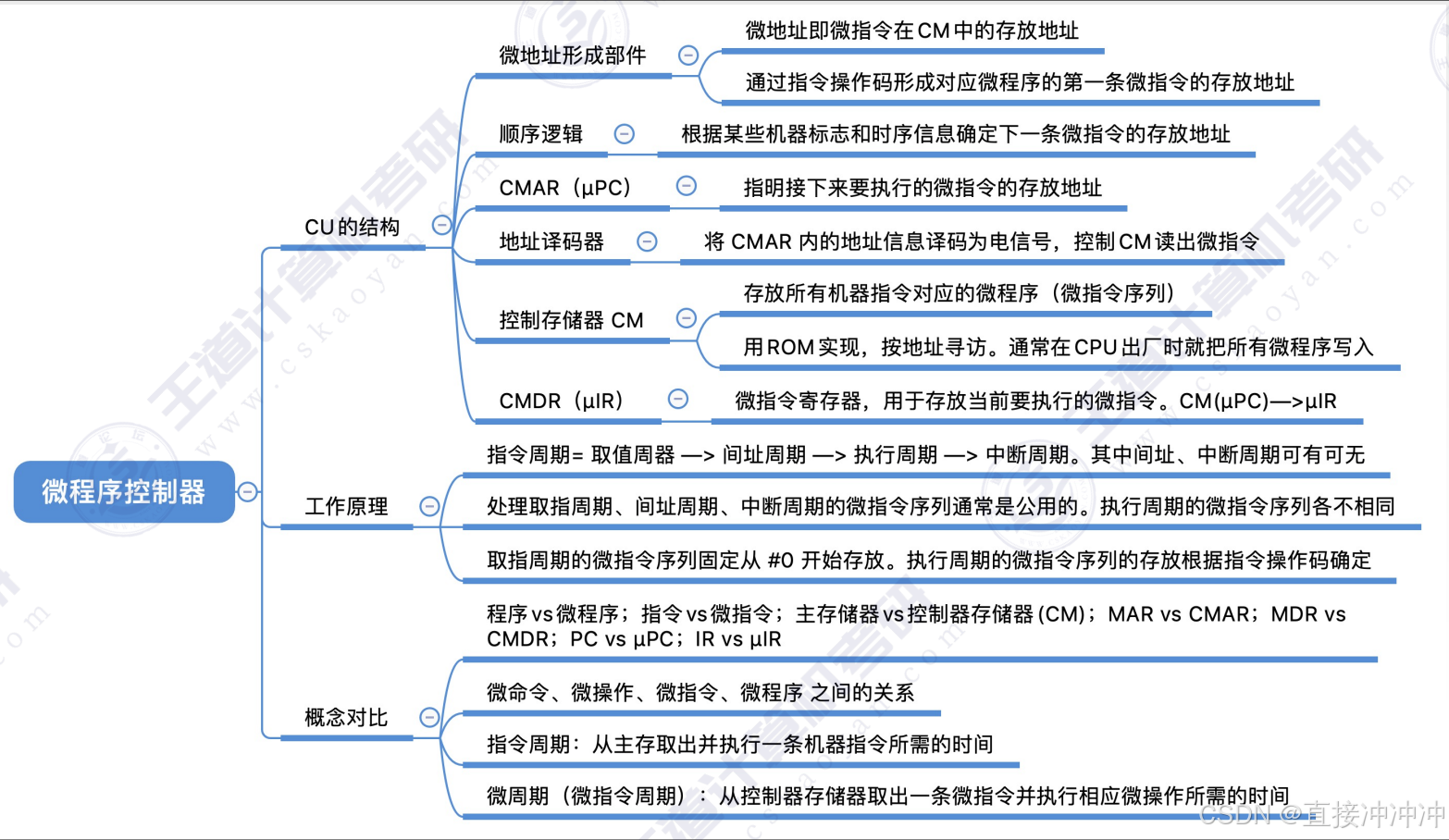

根据控制器产生微操作控制信号的方式不同，控制器可分为硬布线控制器和微操作控制器，两类控制器中的PC和IR是相同的，但确定和表示指令执行步骤的方法以及给出控制各部件运行所需要的控制信号的方案不同。

这里先引出一些两类控制器都包括的概念。

指令的周期可分为下面四个阶段:

取指周期（FE，fetch）括号中是相应的触发器，FE=1时处于取指周期。
间址周期（IND,in-direct）
执行周期（EX, execute）
中断周期（INT,interrupt）

下面详细分析：

①取指周期的微操作命令如下：

微操作解释

①(PC)→MAR 现行指令地址→MAR
②1→R 命令存储器读
③M(MAR)→MDR 现行指令从存储器中读至MDR
④OP(IR)→ID 指令的操作码→ID译码（Instruction Decoder，在CU内部）
⑤(PC)+1→PC 形成下一条指令的地址

微命令：CU发出一个微命令，可完成对应微操作。如微命令①：使得PCout、MARin有效

微操作：如微操作①(PC)→MAR，是计算机中最基本、不可再分的操作。微命令和微操作是一一对应的。

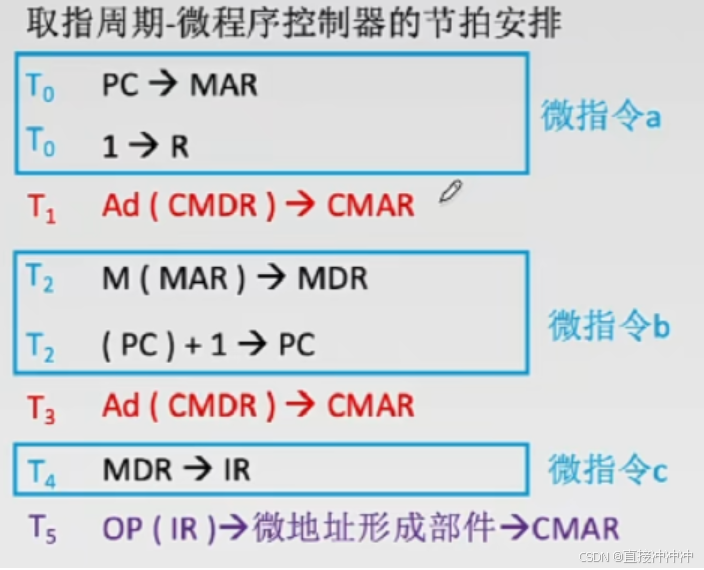

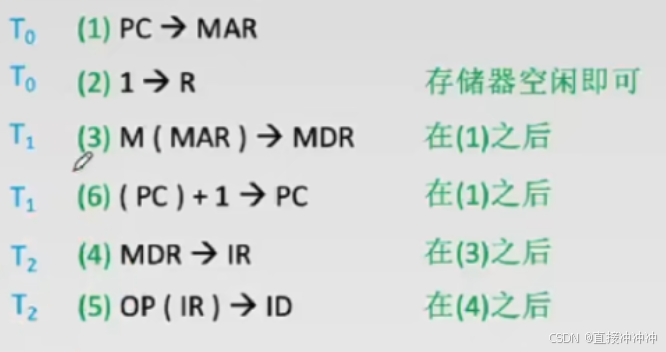

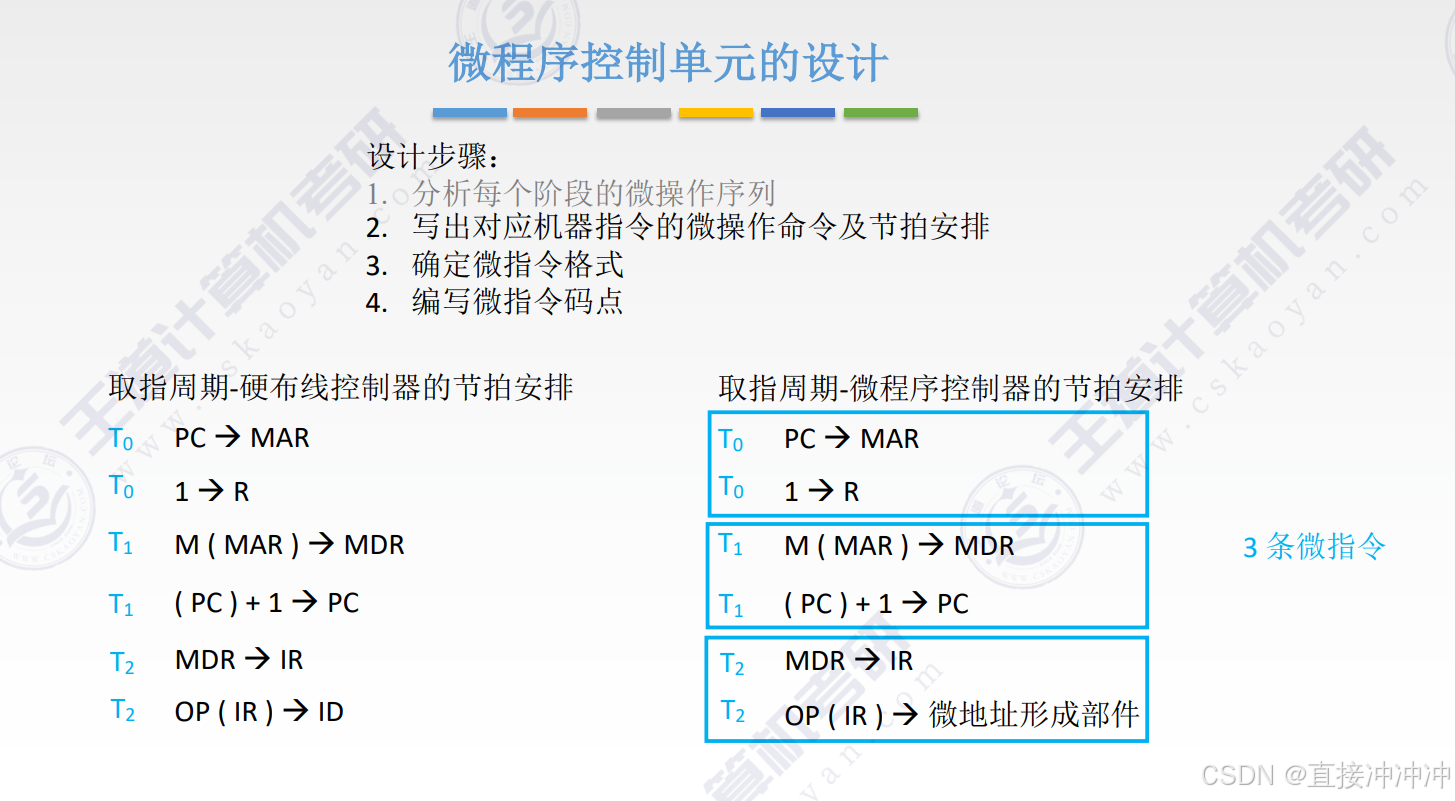

假设取指周期有三个时钟周期，把五个微命令分配到三个时钟周期中。

操作步骤：

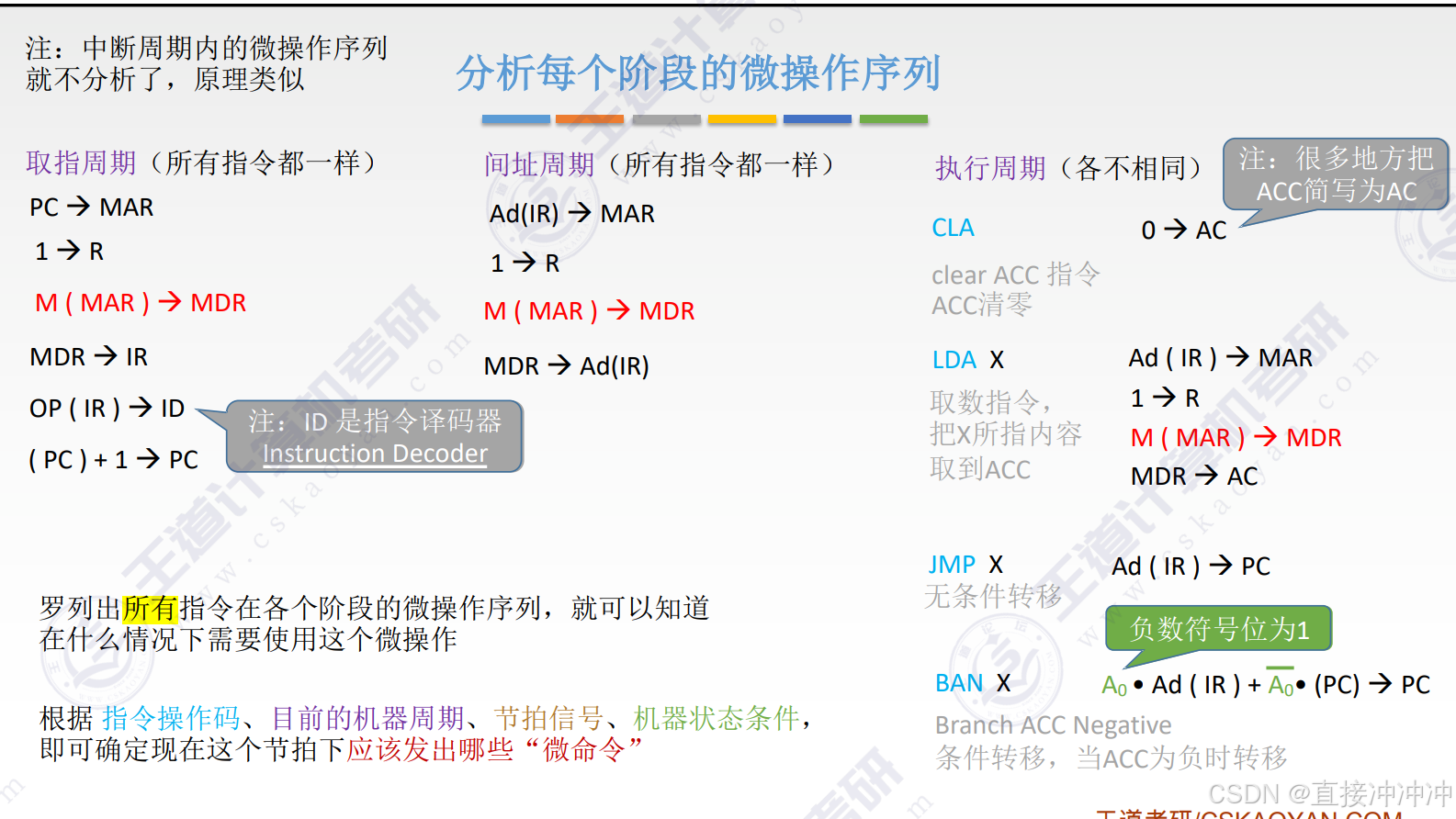

1.分析每个阶段的微操作序列

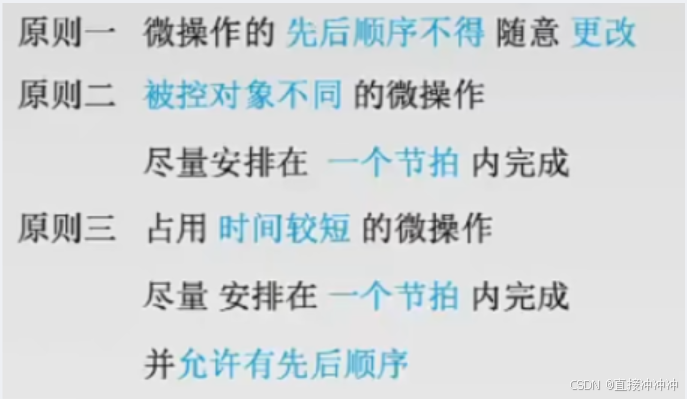

2.安排微操作时序的原则

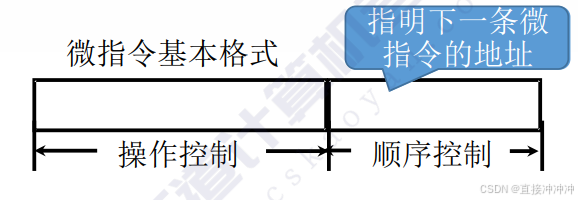

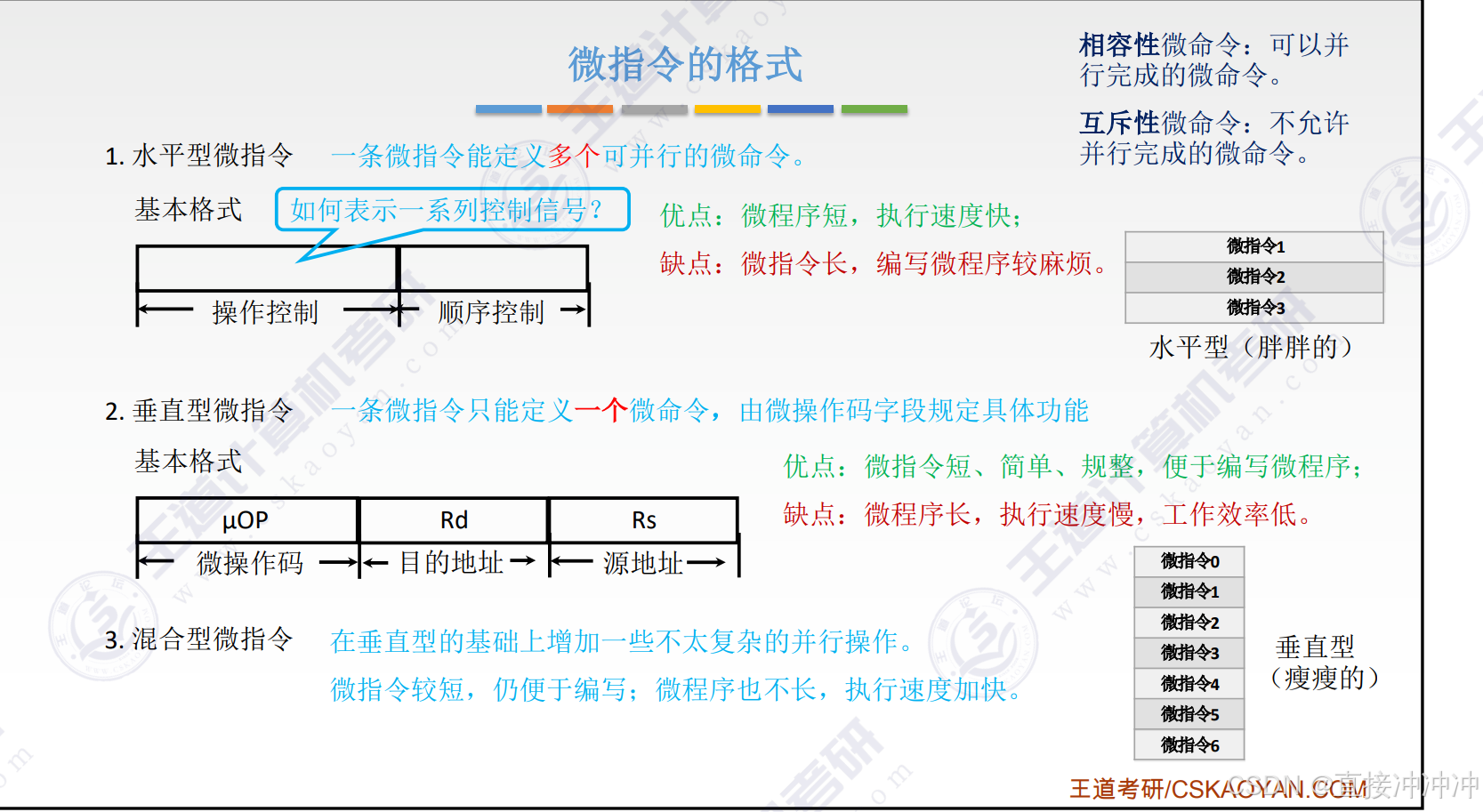

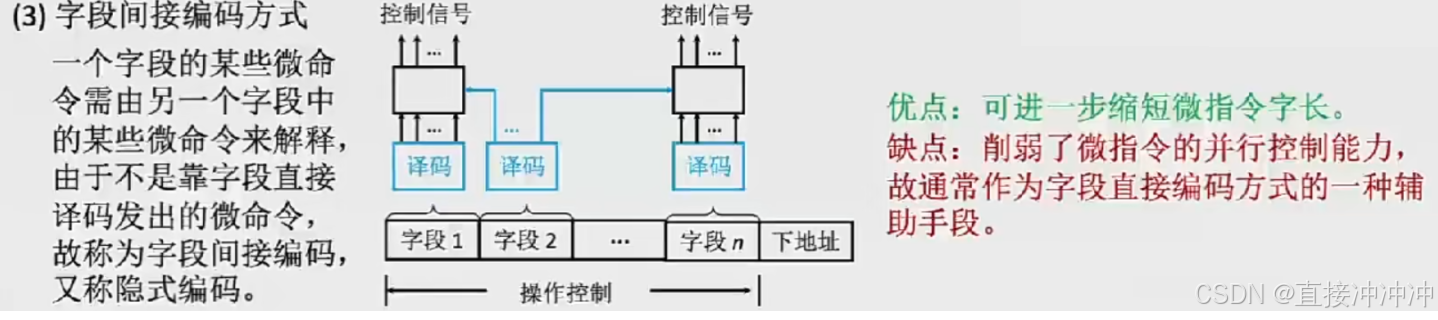

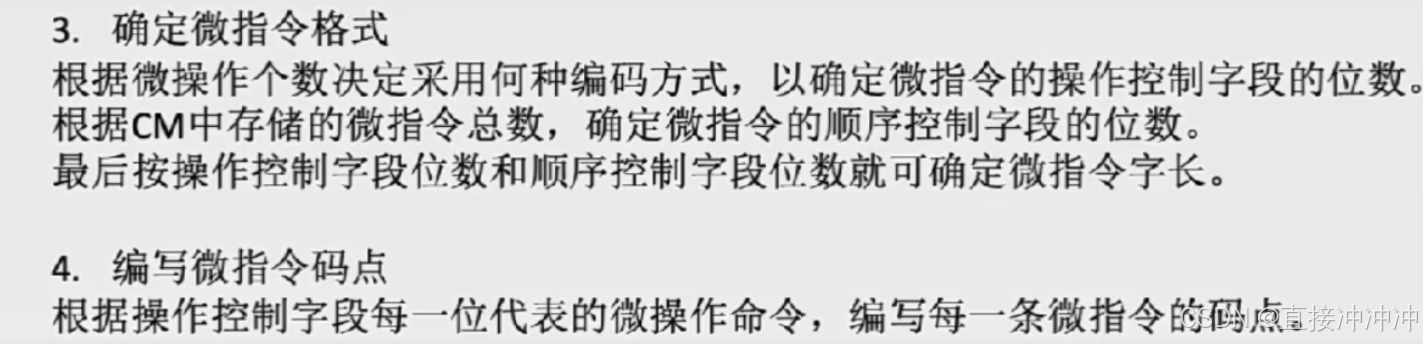

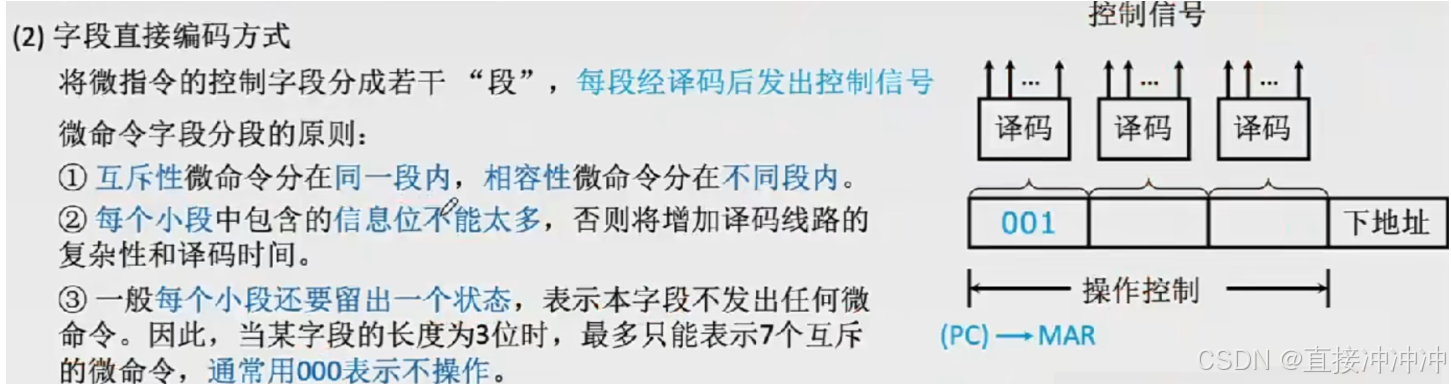

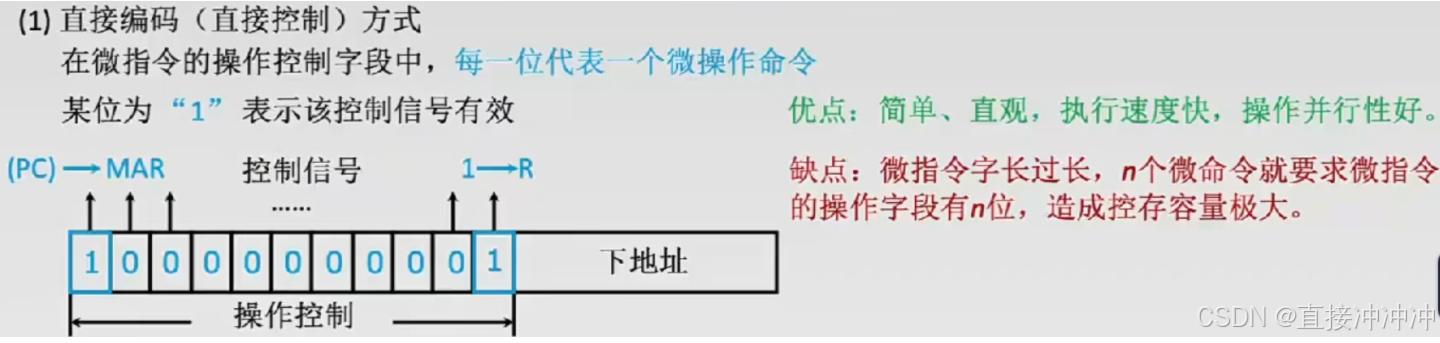

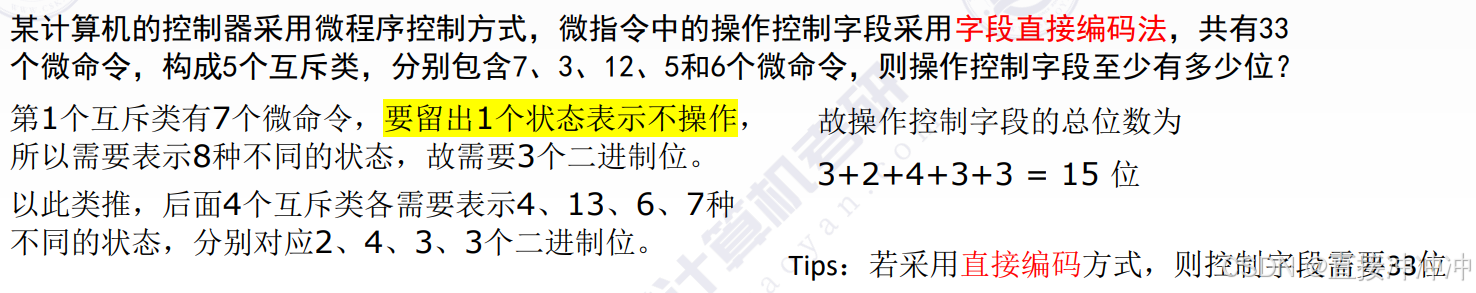

微指令：每个时钟周期完成一个微指令，一个微指令可能包含若干微操作。

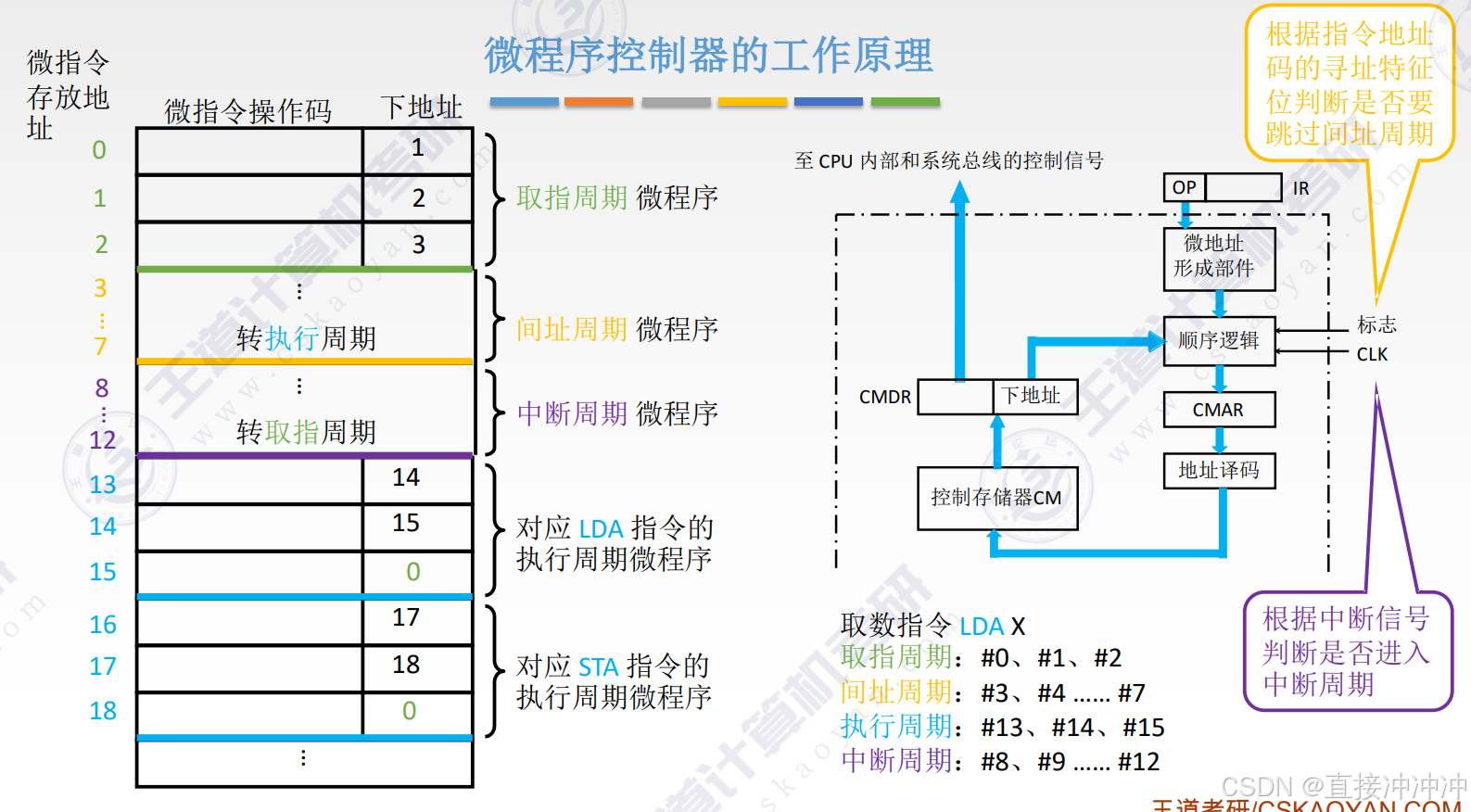

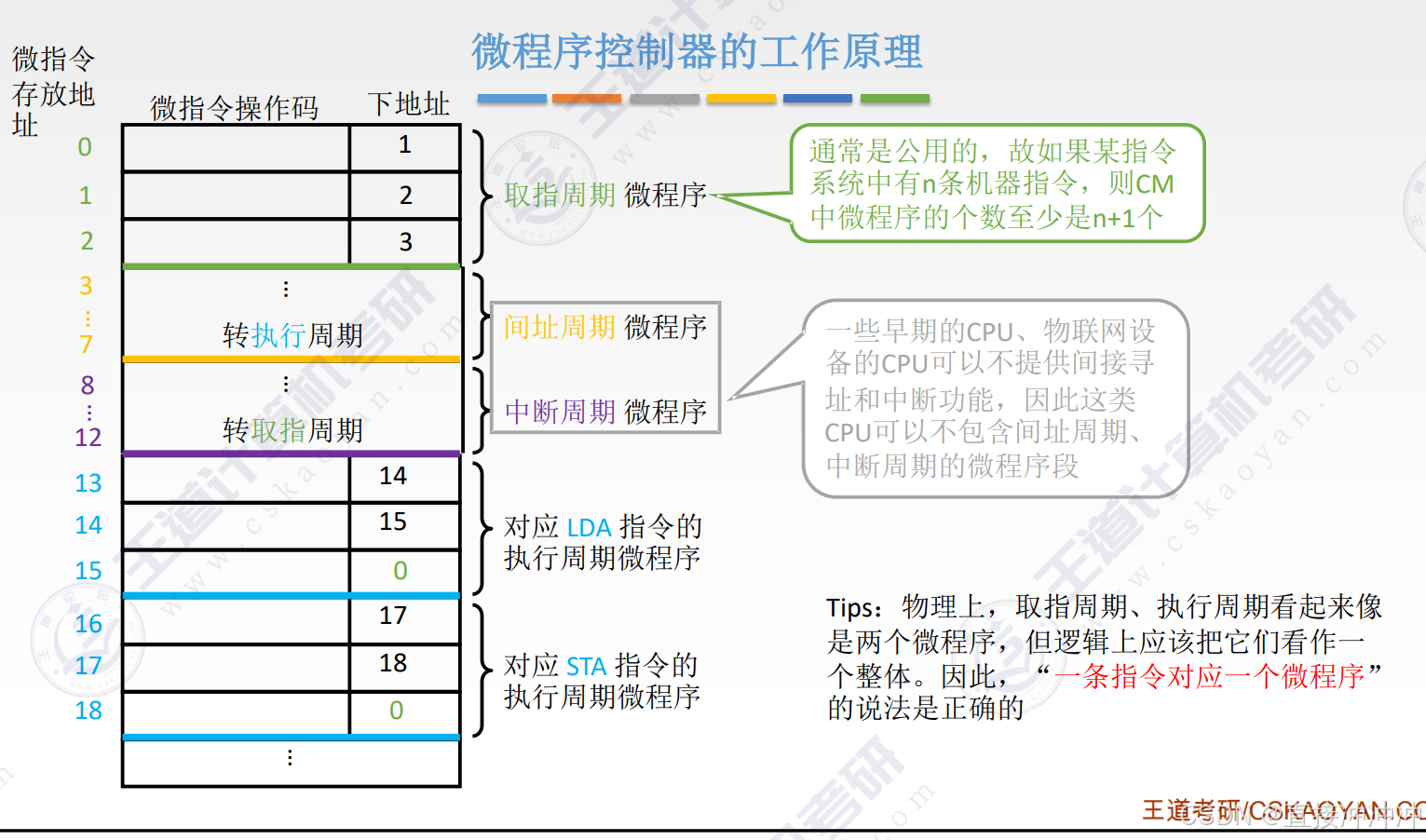

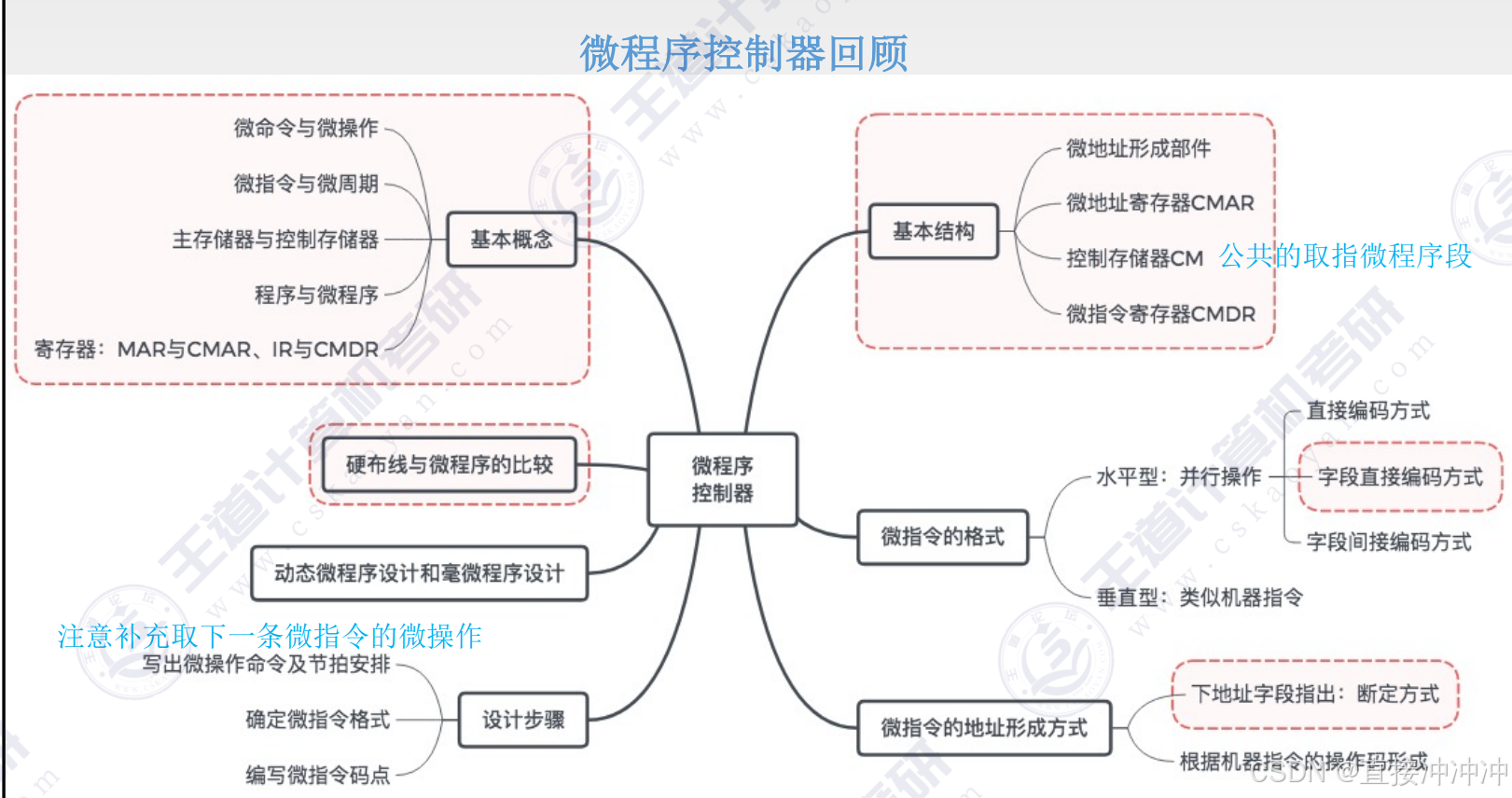

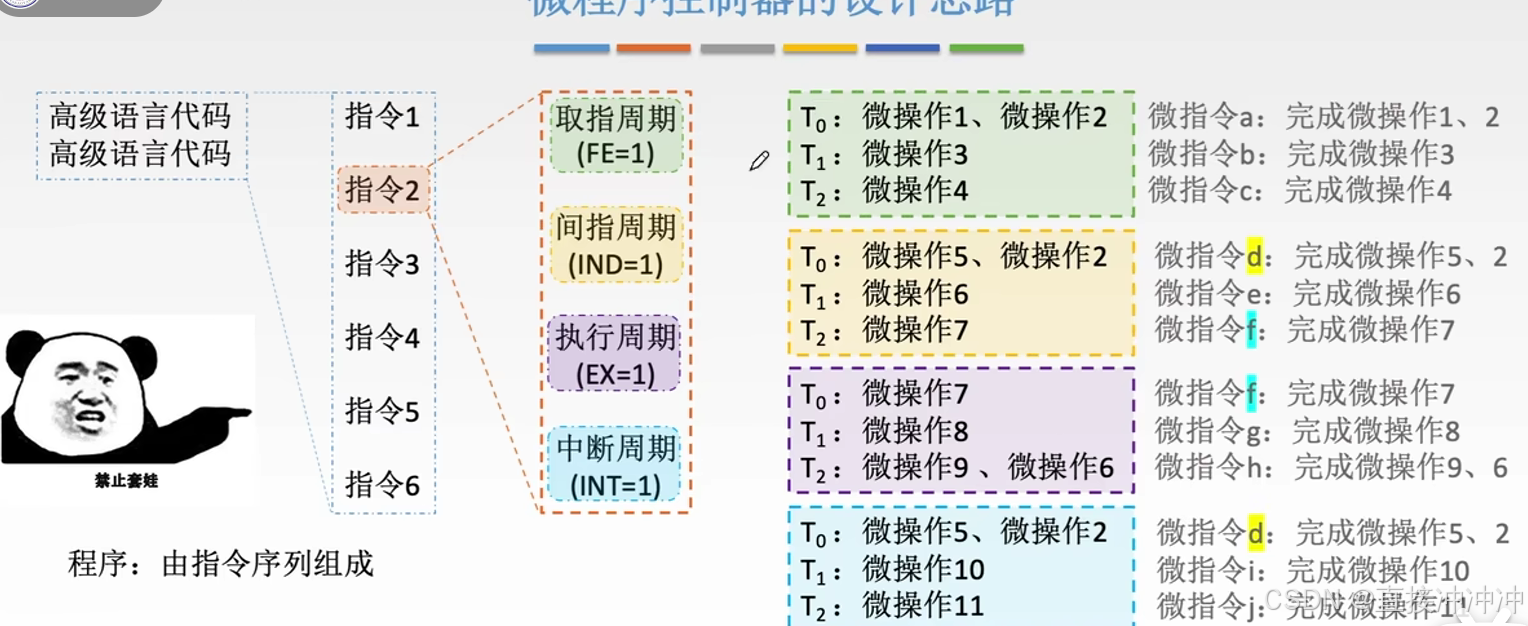

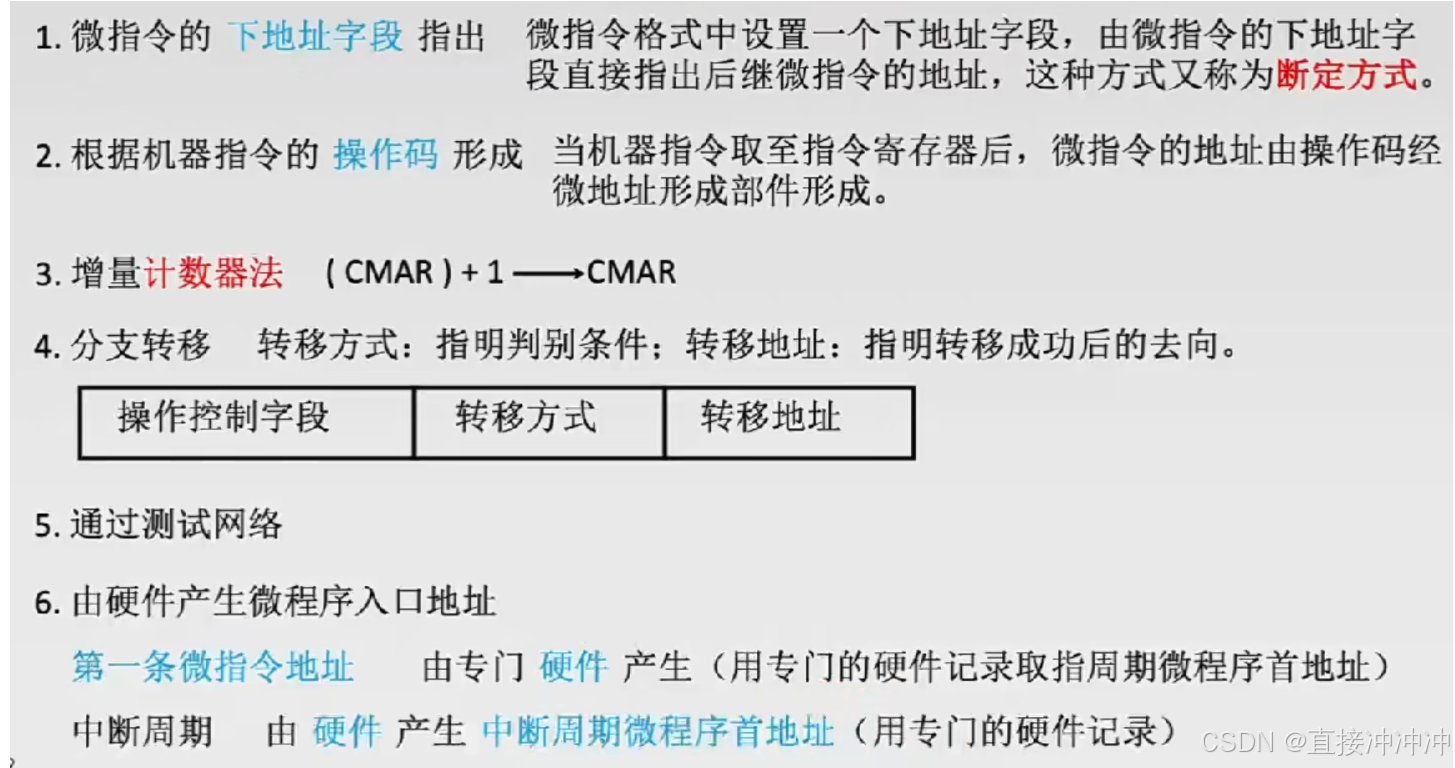

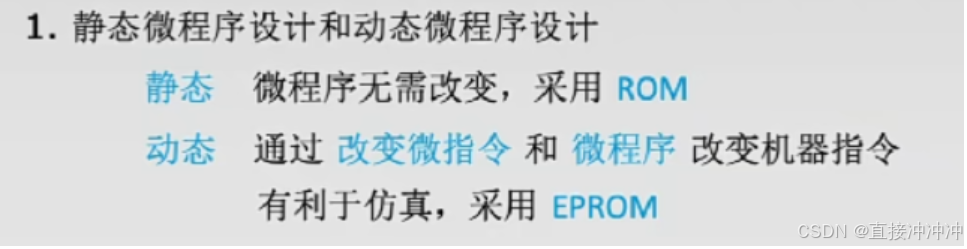

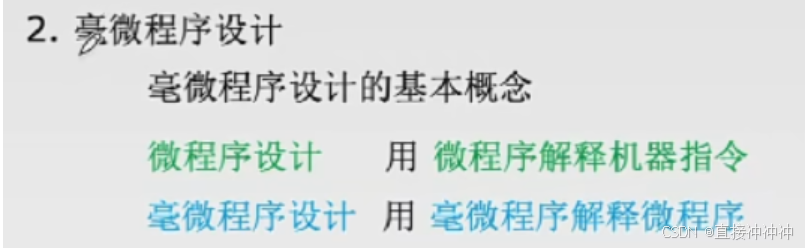

微程序：一个微程序包含一个指令的所有微指令，一个机器指令的功能由一段微程序实现。（有的题中会把取指、间址、执行、中断周期包括的微指令分别称为一个微程序。若无特别说明都是指令和微程序一一对应的）

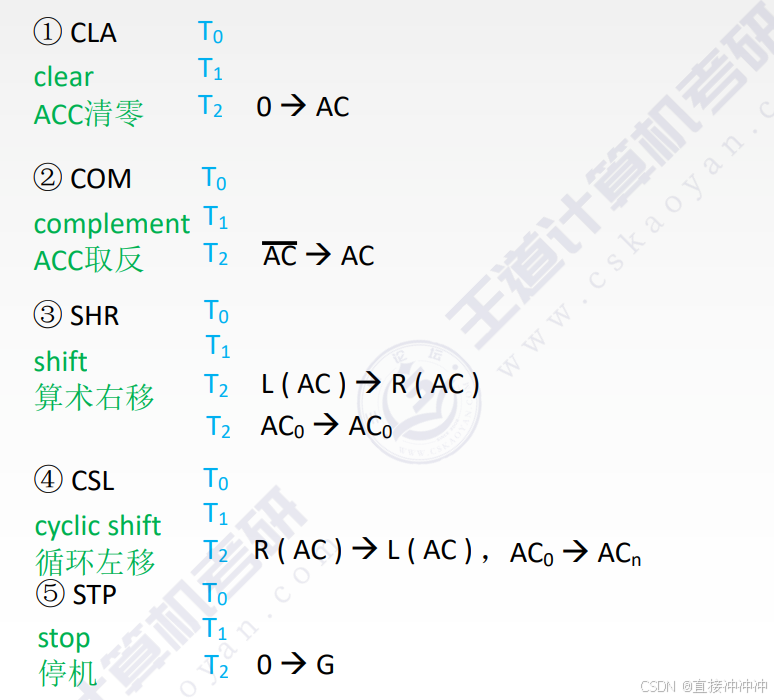

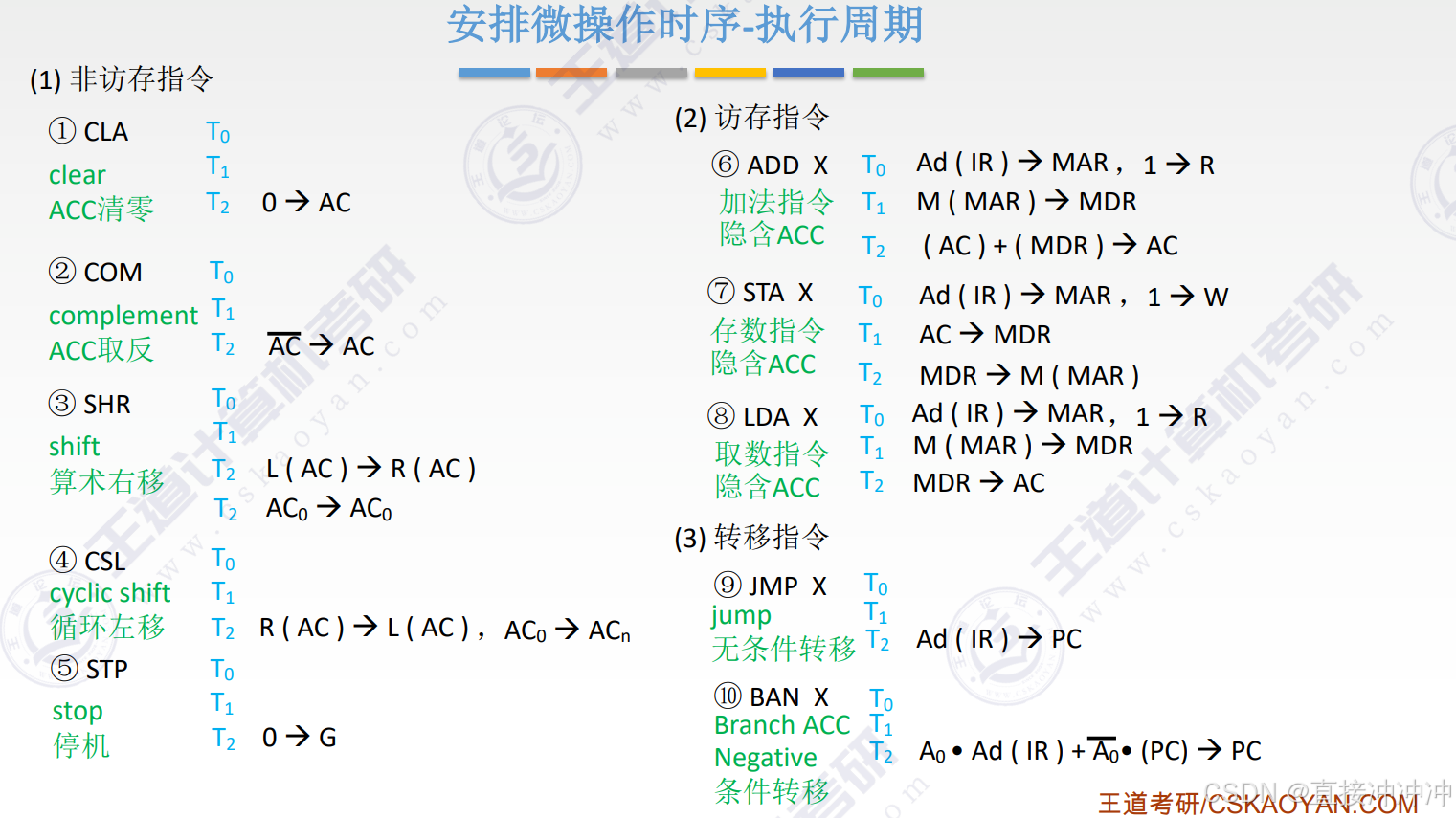

2.1安排微操作时序-执行周期

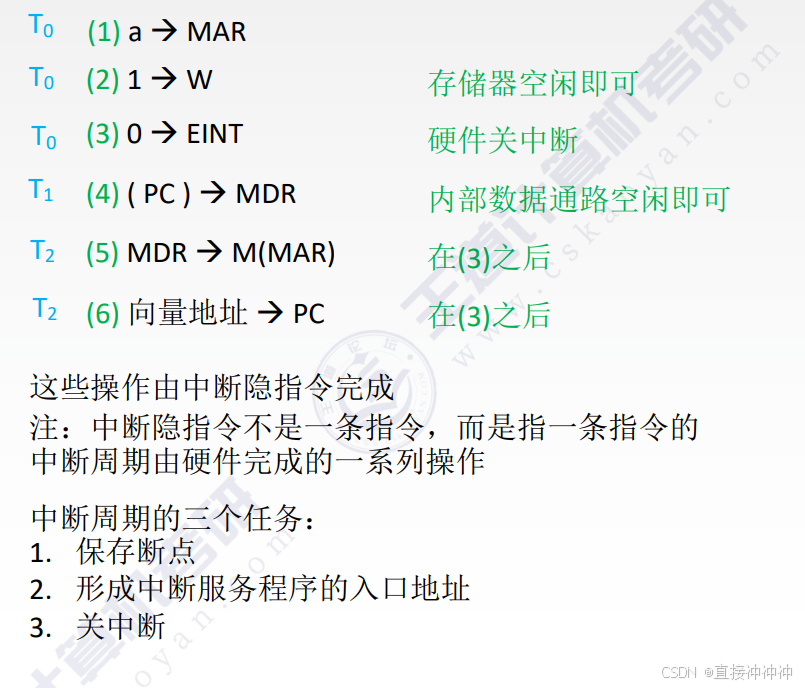

2.2安排微操作时序-中断周期

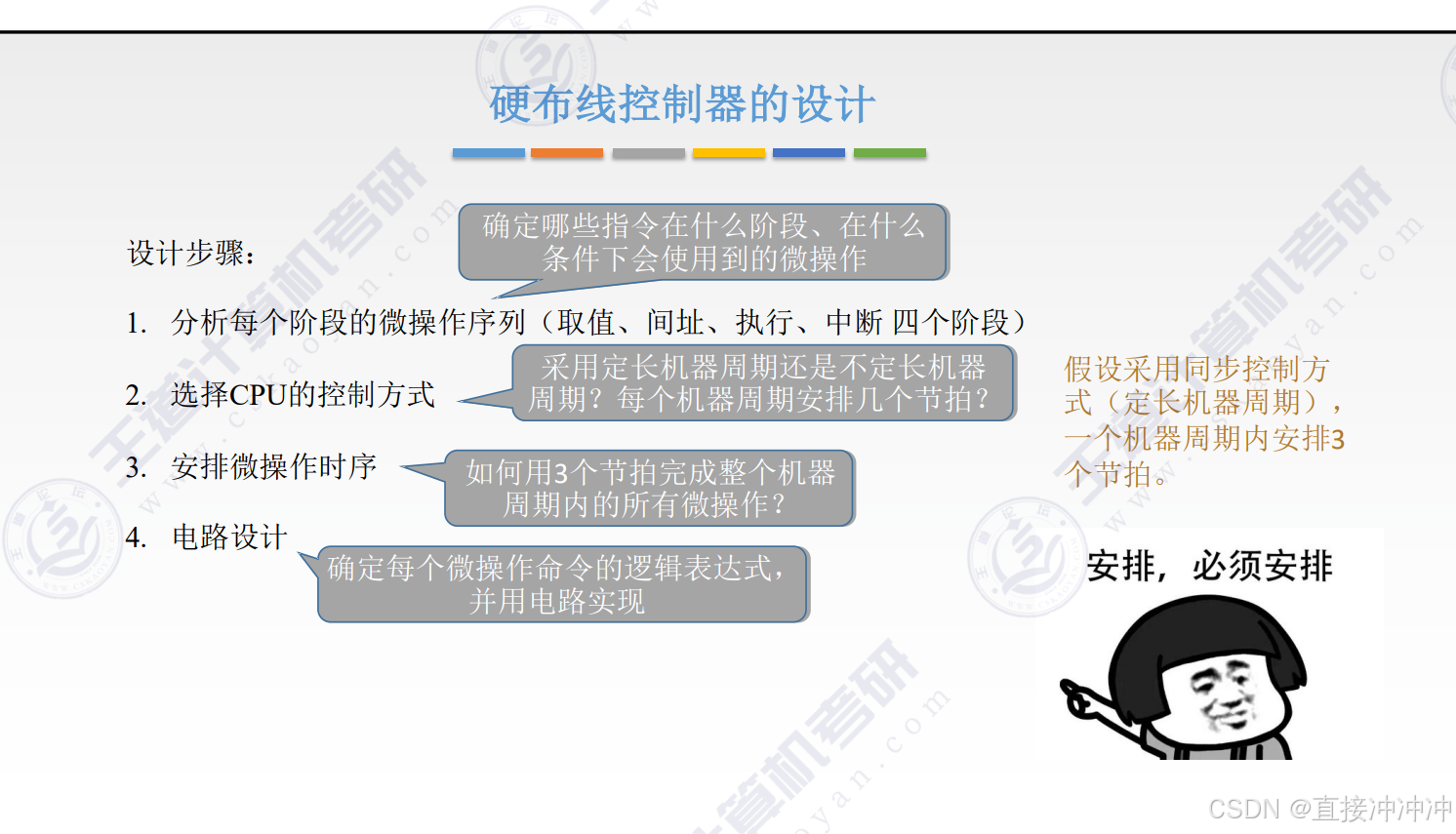

3.硬布线控制单元设计步骤

列出操作时间表
写出微操作命令的最简表达式
画出逻辑图

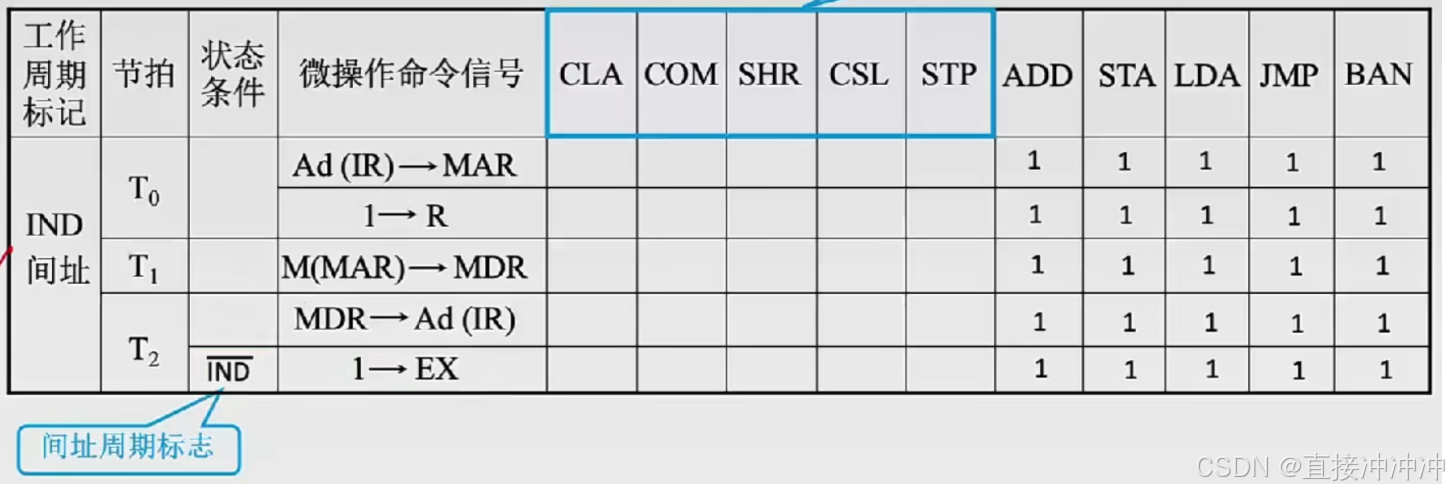

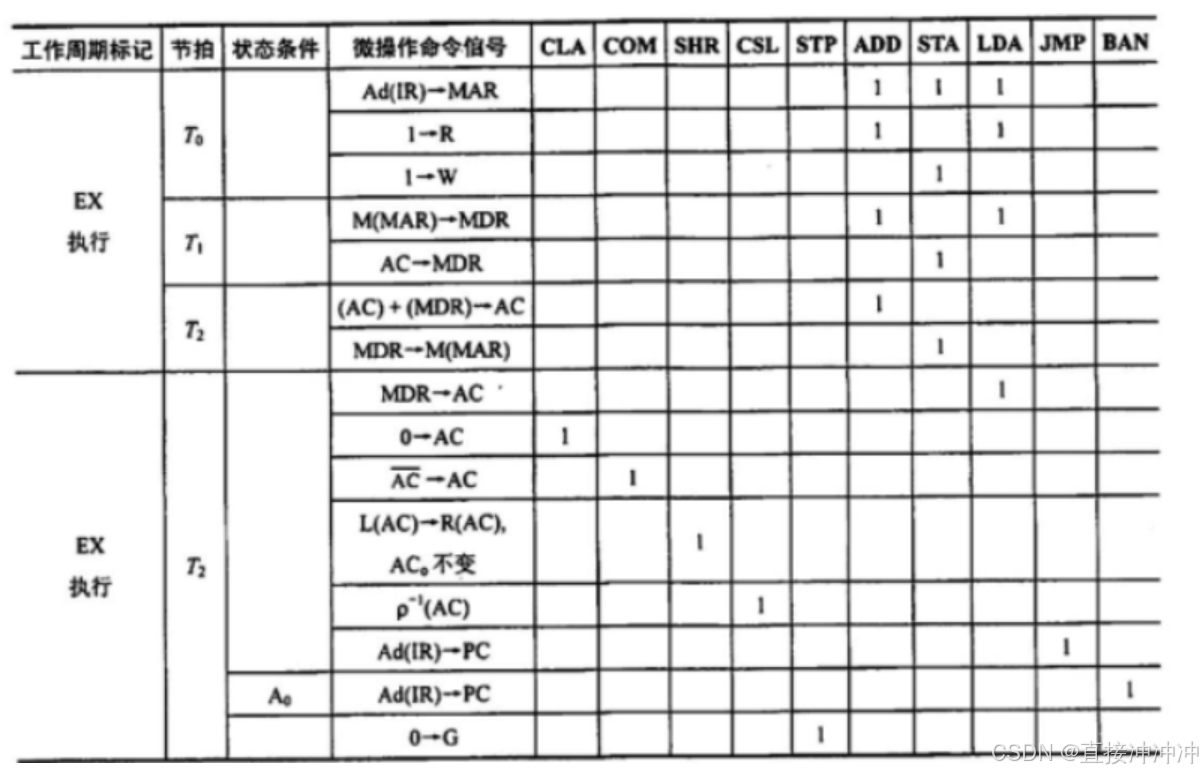

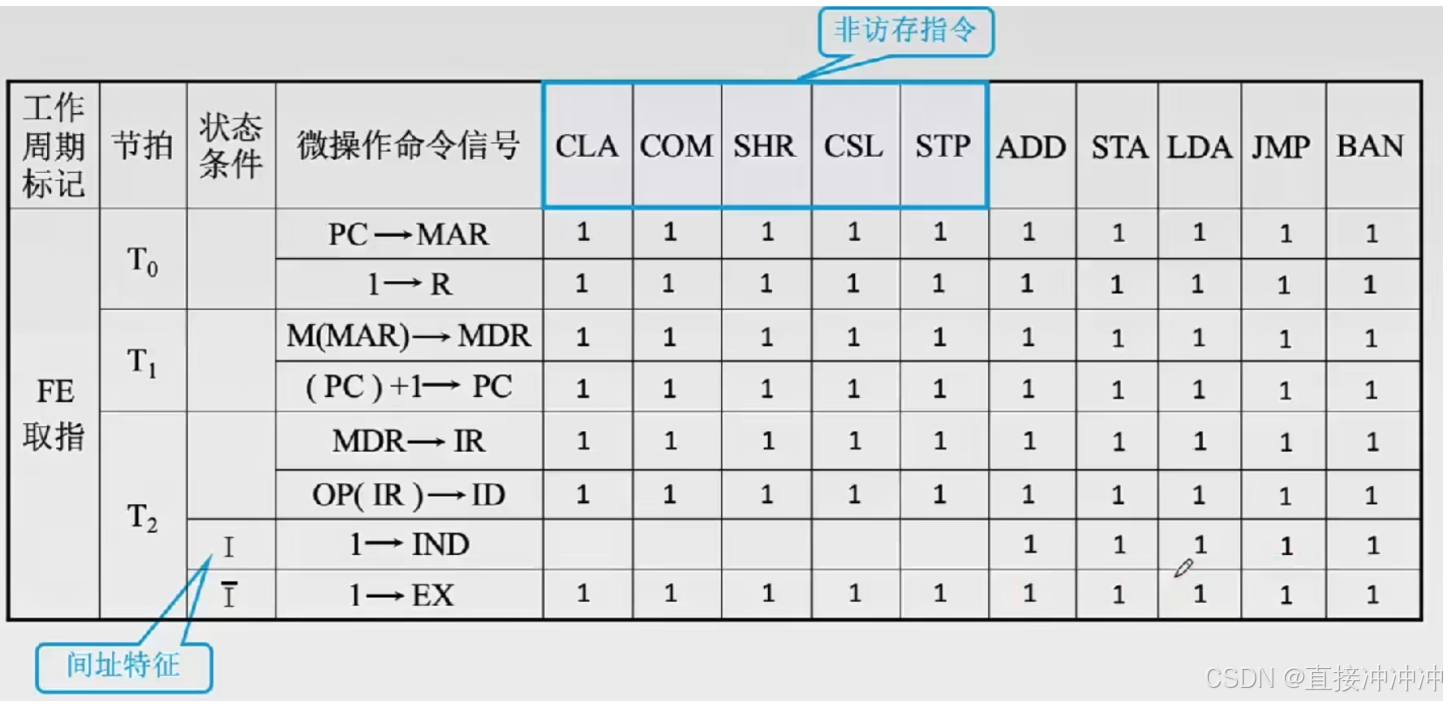

1.操作时间表

有可能会进行多次间接寻址，IND=0时表明不需要再进行间接寻址了。

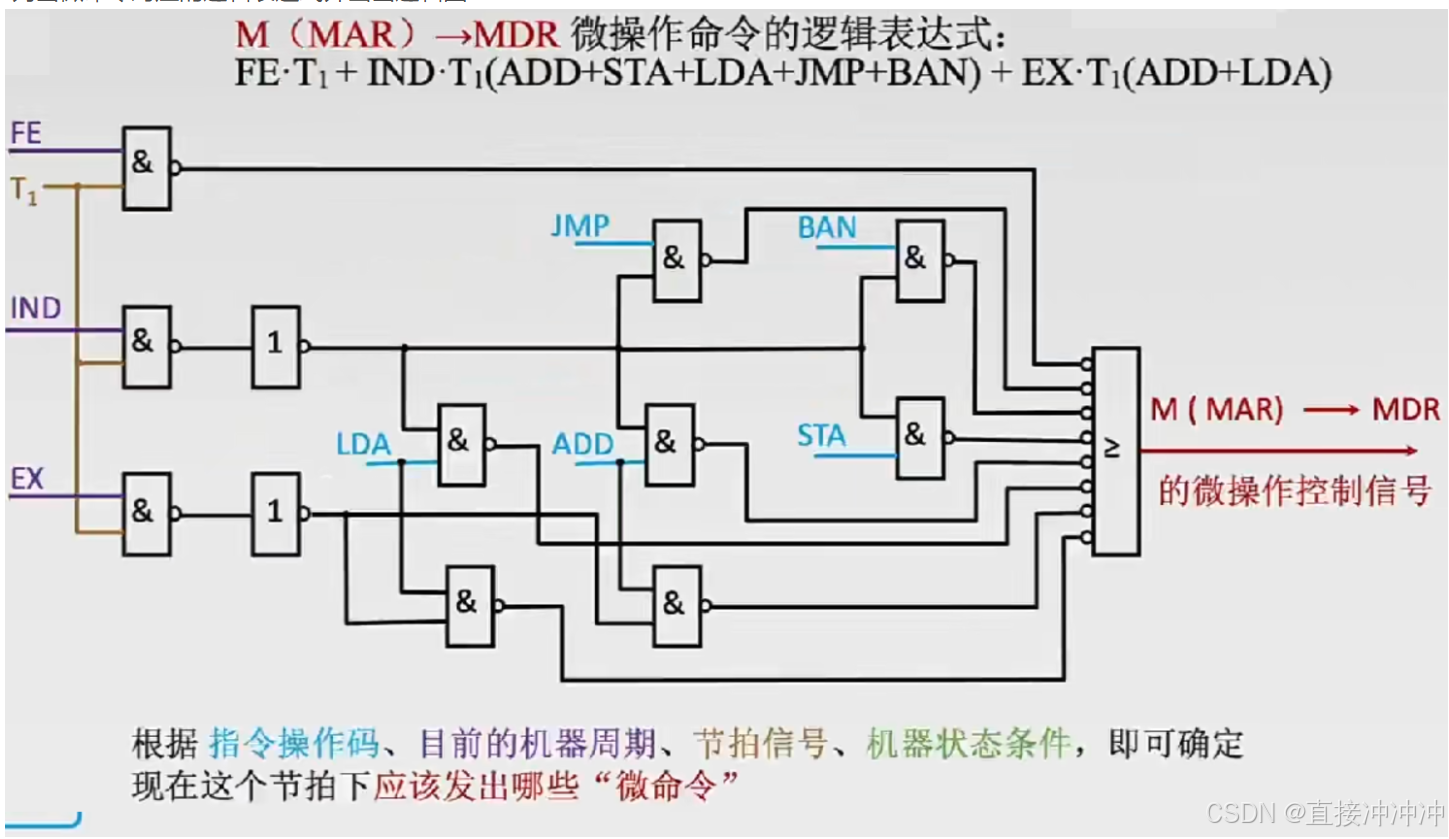

列出微命令对应的逻辑表达式并画出逻辑图

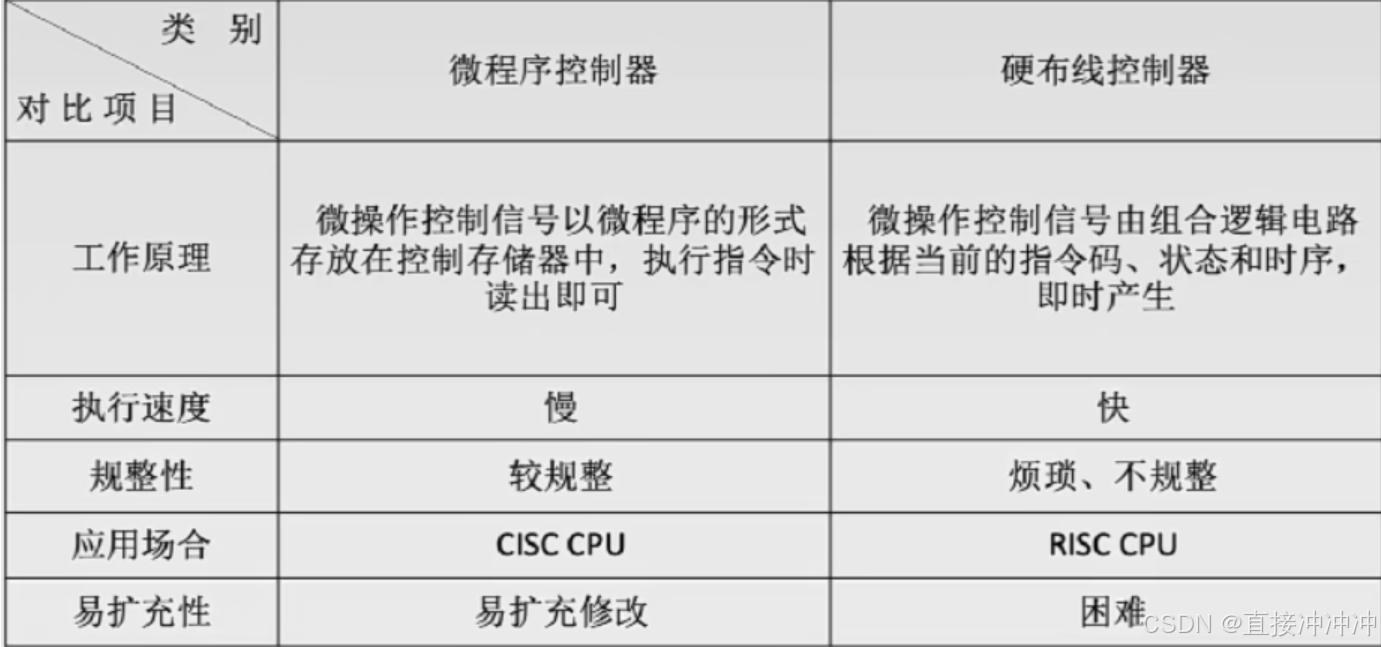

硬布线控制器的特点：指令越多，设计和实现就越复杂，因此一般用于 RISC（精简指令集系统）（缺点）
如果扩充一条新的指令，则控制器的设计就需要大改，因此扩充指令较困难。（缺点）
由于使用纯硬件实现控制，因此执行速度很快（优点）。
微操作控制信号由组合逻辑电路即时产生。
