一、背景

随着Internet的发展，越来越多的企业直接通过Internet进行互联，但由于IP协议未考虑安全性，而且Internet上有大量的不可靠用户和网络设备，所以用户业务数据要穿越这些未知网络，根本无法保证数据的安全性，数据易被伪造、篡改或窃取。因此，迫切需要一种兼容IP协议的通用的网络安全方案。为了解决上述问题，IPSec（Internet Protocol Security）应运而生。IPSec是对IP的安全性补充，其工作在IP层，为IP网络通信提供透明的安全服务。

1、IPSCE VPN解决的问题

数据来源验证：接收方验证发送方身份是否合法。
数据加密：发送方对数据进行加密，以密文的形式在Internet上传送，接收方对接收的加密数据进行解密后处理或直接转发。
数据完整性：接收方对接收的数据进行验证，以判定报文是否被篡改。
抗重放：接收方拒绝旧的或重复的数据包，防止恶意用户通过重复发送捕获到的数据包所进行的攻击。

2、IPSEC 协议框架

1）安全联盟SA（Security Association）

安全参数索引SPI（Security Parameter Index）
目的IP地址
使用的安全协议号（AH或ESP）

2）安全协议

认证头AH（Authentication Header）：只支持认证，不支持加密
装安全载荷ESP（Encapsulating Security Payload）

3）封装模式

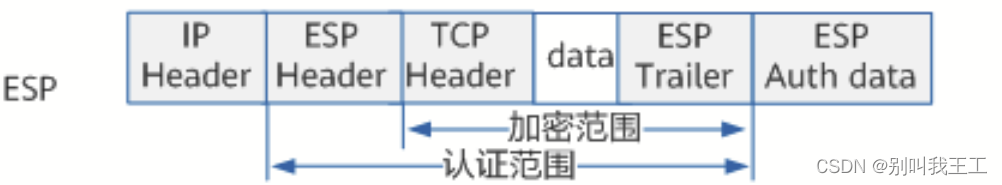

传输模式，传输模式如图12-1所示：

图12-1：传输模式

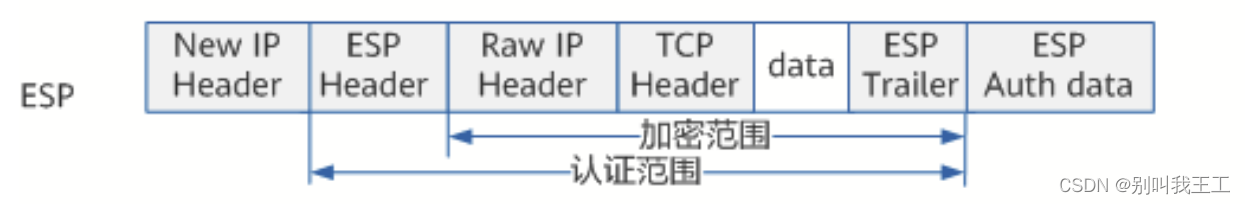

隧道模式，隧道模式如图12-2所示：

图12-2：隧道模式

4）加密和验证

加密算法：DES、3DES、AES

验证算法：MD5、SHA1、SHA2

5）密钥交换

因特网密钥交换IKE（Internet Key Exchange）协议

想要华为数通配套实验拓扑和配置笔记的朋友们点赞+关注，评论区留下邮箱发给你

二、原理

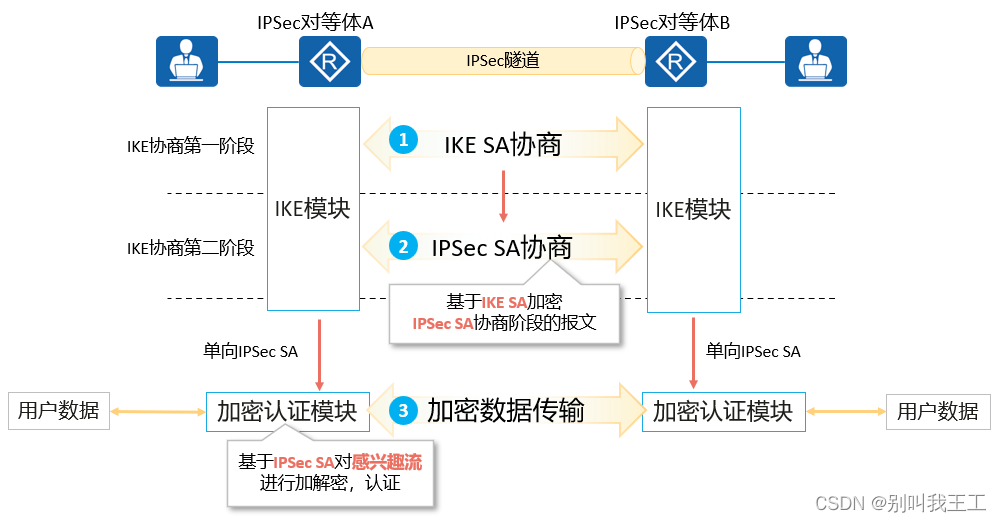

IPSec隧道建立过程中需要协商IPSec SA（Security Association，安全联盟），IPSec SA一般通过IKE协商生成。其流程图如图12-3所示：

图12-3：IPSec基本原理流程图

SA由一个三元组来唯一标识，这个三元组包括安全参数索引SPI（Security Parameter Index）、目的IP地址和使用的安全协议号（AH或ESP）。其中，SPI是为唯一标识SA而生成的一个32位比特的数值，它在AH和ESP头中传输。在手工配置SA时，需要手工指定SPI的取值。使用IKE协商产生SA时，SPI将随机生成。
SA是单向的逻辑连接，因此两个IPSec对等体之间的双向通信，最少需要建立两个SA来分别对两个方向的数据流进行安全保护。

IKE作为秘钥协商协议，存在两个版本：IKEv1和IKEv2，我们采用IKEv1为例进行介绍，IKEv2内容可参考产品文档对应内容。

IKEv1协商阶段1的目的是建立IKE SA。IKE SA建立后对等体间的所有ISAKMP消息都将通过加密和验证，这条安全通道可以保证IKEv1第二阶段的协商能够安全进行。IKE SA是一个双向的逻辑连接，两个IPSec对等体间只建立一个IKE SA。
IKEv1协商阶段2的目的就是建立用来安全传输数据的IPSec SA，并为数据传输衍生出密钥。该阶段使用IKEv1协商阶段1中生成的密钥对ISAKMP消息的完整性和身份进行验证，并对ISAKMP消息进行加密，故保证了交换的安全性。
