一篇掌握高级交换技术原理与配置（一）:vlan聚合

一、概述

VLAN聚合（VLAN Aggregation，也称Super-VLAN）: 指在一个物理网络内，用多个VLAN（称为Sub-VLAN）隔离广播域，并将这些Sub-VLAN聚合成一个逻辑的VLAN（称为Super-VLAN），这些Sub-VLAN使用同一个IP子网和缺省网关，进而达到节约IP地址资源的目的。

Sub-VLAN：只包含物理接口，不能建立三层VLANIF接口，用于隔离广播域。每个Sub-VLAN内的主机与外部的三层通信是靠Super-VLAN的三层VLANIF接口来实现的。

Super-VLAN：只建立三层VLANIF接口，不包含物理接口，与子网网关对应。与普通VLAN不同，Super-VLAN的VLANIF接口状态取决于所包含Sub-VLAN的物理接口状态。

每个Sub-VLAN对应一个广播域，多个Sub-VLAN和一个Super-VLAN关联，只给Super-VLAN分配一个IP子网，所有Sub-VLAN都使用Super-VLAN的IP子网和缺省网关进行三层通信

         想要华为数通配套实验拓扑和配置笔记的朋友们点赞+关注，评论区留下邮箱发给你!

二、实验配置

1、实验环境：

如图所示，配置vlan 10、20、100 ，vlan 100作为聚合vlan，vlan 10、vlan20作为子vlan，vlan 10和vlan 20配置成相同网段的ip地址。Vlanif 100 作为vlan 10 和vlan20的网关，在vlanif100上配置arp代理实现两个子vlan之间的互相通信。

2、实验目的：

了解vlan聚合的作用

属性vlan聚合的基本配置

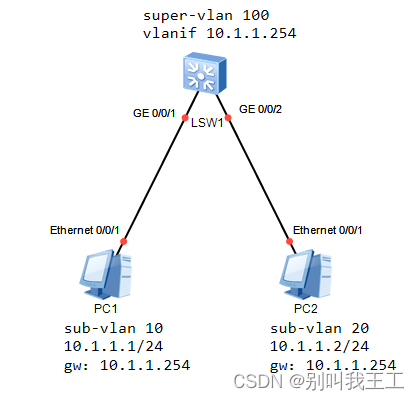

3、实验拓扑：

实验拓扑如图所示：

         想要华为数通配套实验拓扑和配置笔记的朋友们点赞+关注，评论区留下邮箱发给你!

4、实验步骤：

步骤1：配置vlan

[Huawei]sysname s1

[s1]vlan batch 10 20 100

步骤2：将连接PC的接口配置为access接口，并且加入到对应的vlan中
