本文详细描述了如何在STM32F10x平台中使用正交编码器，通过配置GPIO和定时器来捕获信号，特别强调了如何处理毛刺噪声，以及编码器接口的计数模式选择和抗噪声原理。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

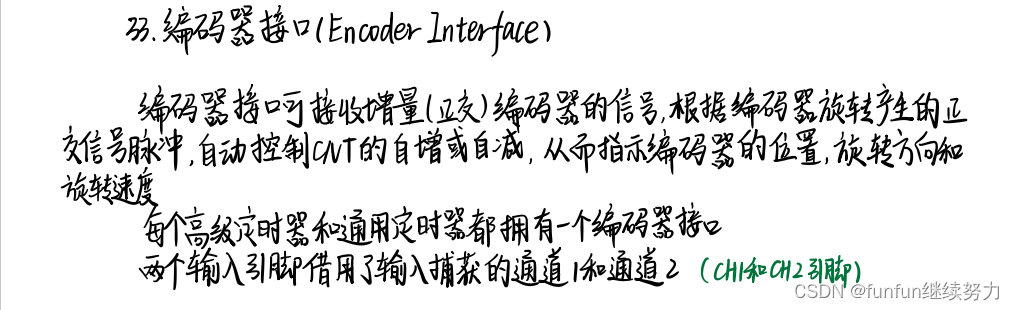

该功能占用了定时器的CH1与CH2进行输入捕获的功能

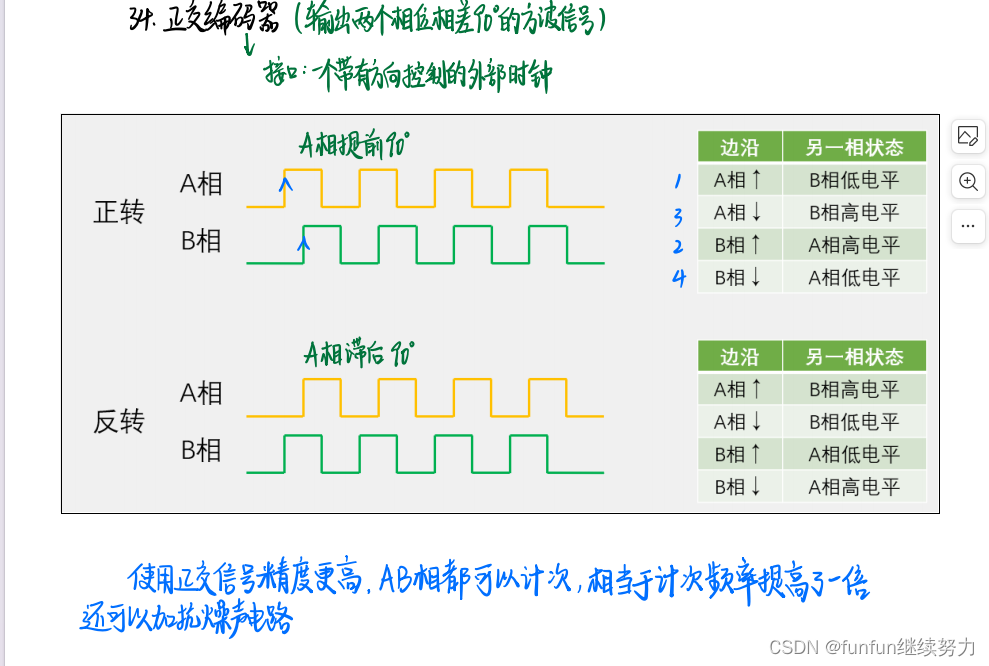

编码器接口利用了一对正交信号进行正反方向的判断，如图

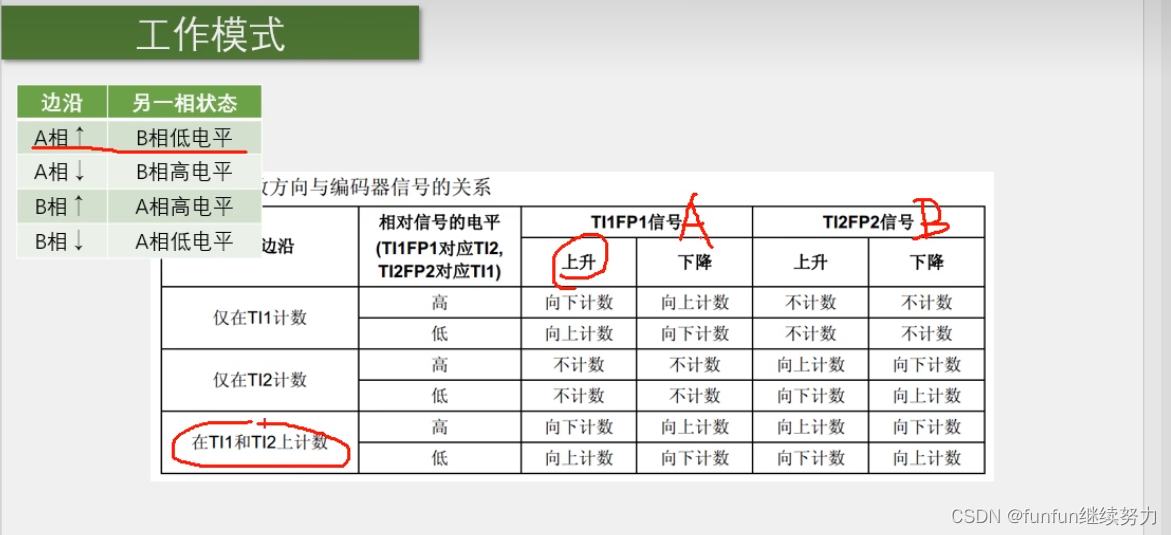

正交编码器的三种计数模式


可以使用第一二个模式单引脚计数，也可以使用第三种两引脚都计数

而双引脚计数精度较高，原因是在信号产生过程中会有干扰毛刺


而该方式可以减少毛刺噪声的干扰



反相与否

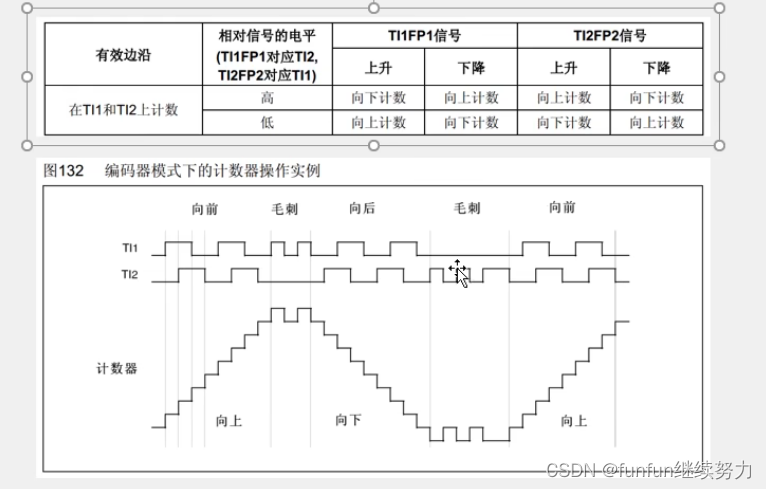

  • 红框内就是正交编码器抗噪声原理 由图可知 TI2没有发生变化 但TI1却跳变好几次
