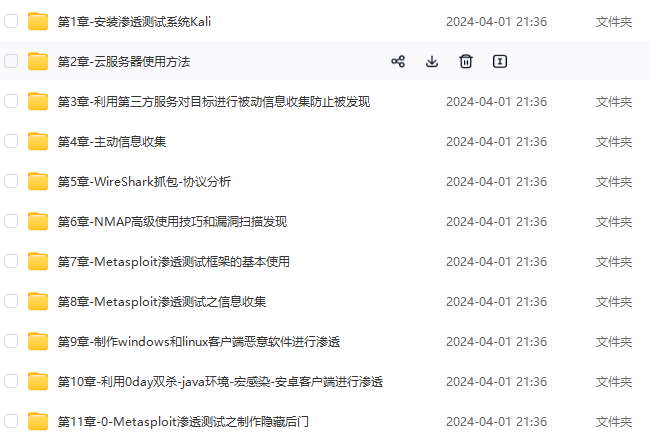

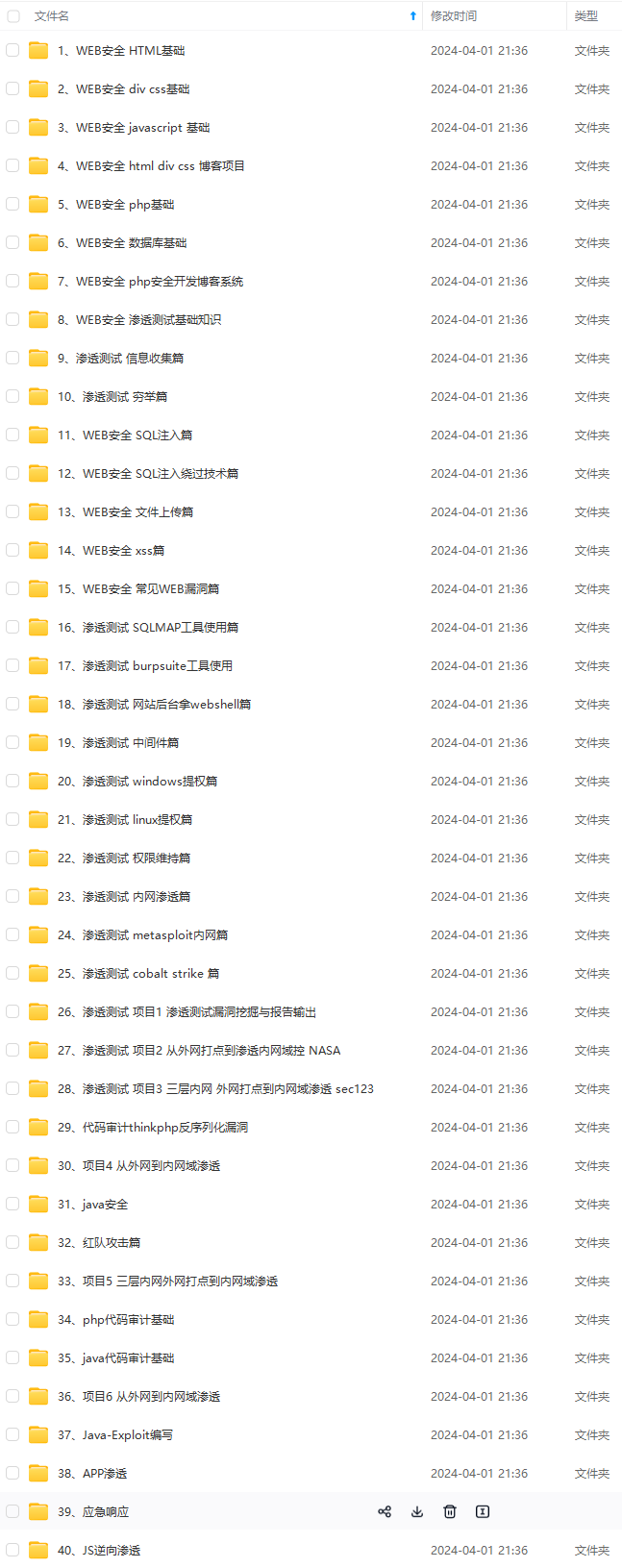

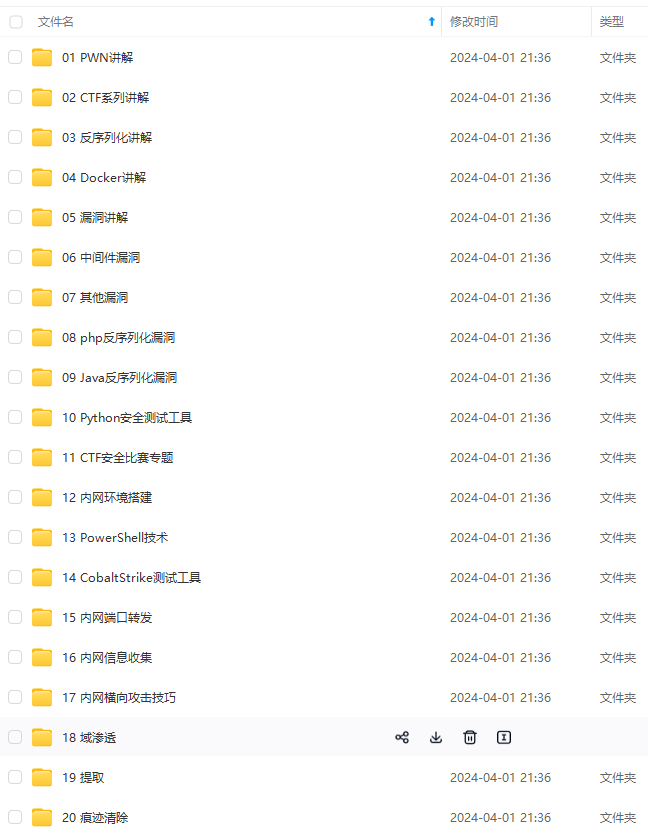

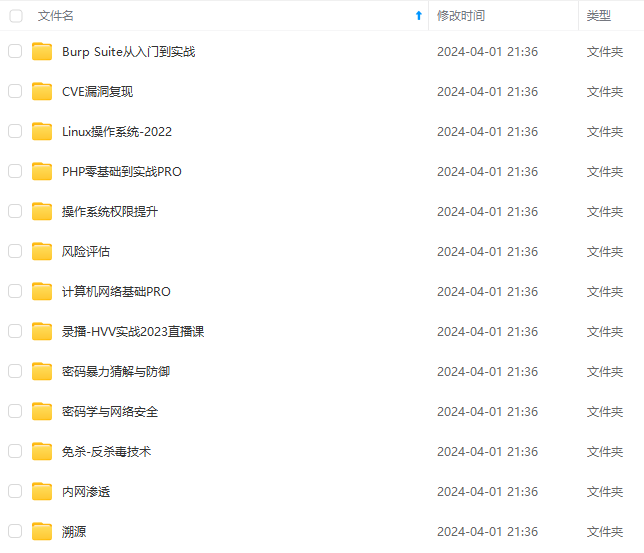

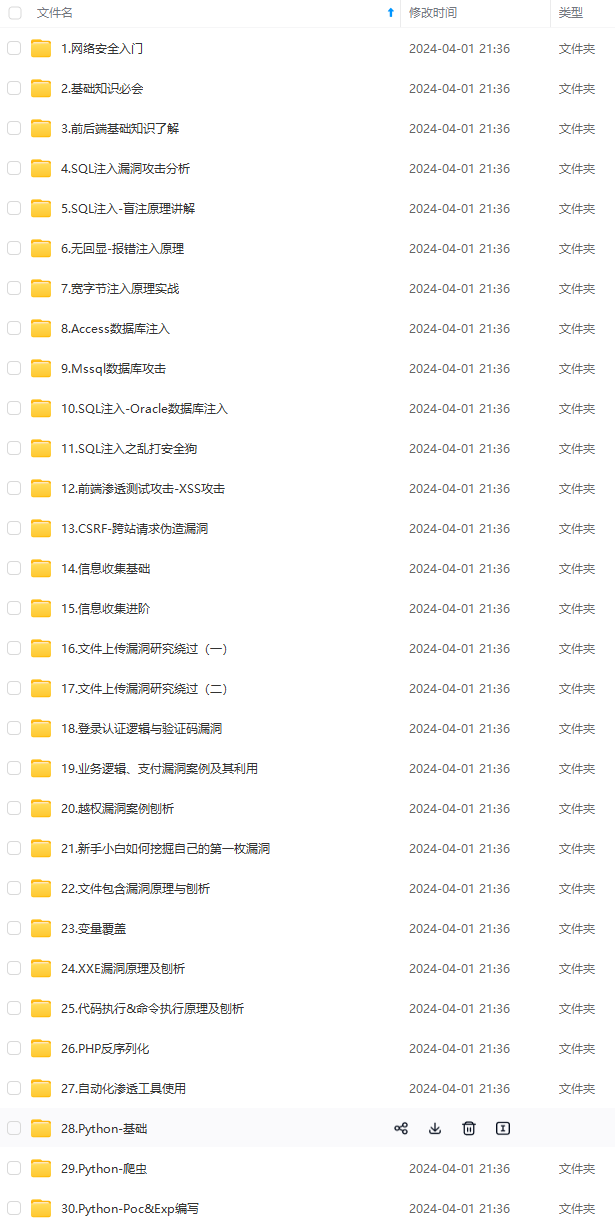

由于文件比较多，这里只是将部分目录截图出来，全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、讲解视频，并且后续会持续更新

如果你需要这些资料，可以添加V获取：vip204888 （备注网络安全）

正文

+ [三、 GNS3 软件安装](#%09GNS3__34)
+ [四、 首次运行初始化](#%09_40)
+ [五、 主界面介绍](#%09_76)
+ [六、 添加设备](#%09_83)
+ [八、 配置设备](#%09_93)
+ [九、 连接设备](#%09_100)
+ [十、 设置合适的 Idle-PC 值](#%09_IdlePC__105)
+ [十二、 增加网络云](#__134)
+ [十三、 保存配置](#__155)
+ [十四、 二层交换机](#__166)
+ [十五、 用路由器模拟三层交换机](#__173)
+ [十六、 主机地址绑定](#__186)
+ [十七、 ATM 交换机](#_ATM__192)
+ [十八、 Frame Relay 交换机](#_Frame_Relay__205)

使用 GNS3 软件模拟 IOS 指南

此文章为计网实验课的指导，转载自浙江大学。
这些软件你可以官网下载，也可以在百度云下载。

需要用到的软件有：

WindowsMacOSVirtual Machine
version 2.9(教程版本)ver 2.1.9ver 2.1.9
GNS3-2.1.9-all-in-one.exeGNS3-2.1.9.dmgGNS3.VM.VMware.Workstation.2.1.9.zip
GNS3-2.1.19-all-in-one.exeGNS3-2.1.19.dmgGNS3.VM.VMware.Workstation.2.1.19.zip

提取码：9rxt

Cisco路由器IOS映像文件(3725)下载地址
Cisco路由器IOS映像文件(3745)下载地址

一、 准备工作

GNS3 软件支持虚拟机模式和物理机模式，我们建议使用虚拟机模式， 因此在正式安装 GNS3 软件前，请在你的电脑上准备好虚拟机软件。推荐使用 VMware 软件。Windows 环境下推荐安VMware Workstation 12 以上，Mac 环境下推荐安装 VMware Fusion 8 以上。
如果不打算使用虚拟机模式，可以完成大部分实验内容，但某些特定的实验内容可能无法完成，比如使用无线网卡以及在寝室的网络环境下时，GNS3 内的虚拟设备无法连接外部真实网络。

二、 GNS3 虚拟机安装

虚拟机软件 VMware 安装完毕后，请根据你的操作系统下载对应的
GNS3 虚拟机，解压缩后的文件名为 GNS3 VM.ova，然后在 VMware 软件内打开或导入该虚拟机文件。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

虚拟机导入完成后，可暂不运行，后面启动 GNS3 软件时会自动运行。下面给虚拟机增加网卡，采用桥接模式：
在这里插入图片描述

三、 GNS3 软件安装

  1. 下载并运行 GNS3 安装程序
  2. 选择安装组件时，如果电脑已经安装了 Wireshark（最好提前安装），可以不选 Wireshark，否则要重新从官网下载，会比较慢。Dynamips、VPCS、
    GNS3 是必选的。
  3. 询问是否需要免费的 Solarwinds Toolset License 时，回答 No。

四、 首次运行初始化

在运行 GNS3 前请关闭 VPN，避免出现网络连接问题。

  1. 软件第一次运行时，会询问使用哪种服务器。如果本机安装了虚拟机
    Vmware，请选择第一项，否则请选择第二项
    在这里插入图片描述
  2. 选择本地服务器的 IP 地址和端口。当安装了虚拟机后，会出现多个 IP 地址，请选择连到物理网络（如校网）的 IP，建议选择 127.0.0.1，这样当网络环境发生变化时，仍然能够连接到 GNS 虚拟机。请检查默认的端口是否被其他程序占用，如果被占用，更换一个端口或者退出占用该端口的那个程序。
    在这里插入图片描述
  3. 选择虚拟机。VM name 中会自动出现前面安装好的 GNS3 VM，如果之前忘了安装，这时也可以按照第二节导入虚拟机后，再按 Refresh。
    在这里插入图片描述
    点击 Next 后，等待虚拟机启动完成。虚拟机成功启动后的界面如下，显示了本机的 IP 地址等信息（后面基本不需要操作这个虚拟机）：
    在这里插入图片描述
  4. 添加 1 个 IOS 映像文件，该映像文件来自 Cisco 物理设备（请先从网站下载 3725 或 3745 型号的文件）。
    在这里插入图片描述

选择从 GNS 虚拟机中运行 IOS 映像：
在这里插入图片描述
5. 从磁盘中选择一个映像文件并解压缩
在这里插入图片描述
6. 根据映像文件选择正确的平台型号。如果出现无法自动检测型号的警告， 忽略即可。
在这里插入图片描述
7. 根据映像文件选择内存大小，若电脑内存比较少，可减为 128M。
在这里插入图片描述

8.为了方便实验，增加 3 个以太网接口模块（后面也可以单独加）：
在这里插入图片描述
9. 根据实验需要，增加其他模块（可选），NM-16ESW 是 16 端口的以太网交换模块，NM-4T 是高速串口模块。
在这里插入图片描述
10. 根据实验需要，增加其他模广域网块（可选），WIC-2T 是高速串口模块。
在这里插入图片描述

11.设置设备的 Idle-PC 值。点击 Idle-PC-finder，自动设置 IDLE-PC 数值， 避免运行时占满 100%的主机 CPU 资源。
在这里插入图片描述

12.至此，我们已经创建了一个 Cisco IOS 模版。点击 OK 进入到主界面。给本项目取个名字。也可以打开之前保存过的项目。
在这里插入图片描述

五、 主界面介绍

1.进入主界面后，左边一排按钮主要有打开/关闭 IOS 模型库列表、打开/ 关闭 PC 库列表、连接设备网线等操作。
在这里插入图片描述
2. 上面一排按钮主要有保存、打开项目，运行/暂停/停止所有设备。点击运行/暂停/停止图标，所有设备都会运行/暂停/停止，也可以单独点击某个设备进行停止/运行操作。停止时设备是不会自动保存运行配置的， 所以在停止前，请确保已经通过设备内的 write 命令保存过配置。
3. 下面是 GNS3 的控制台，可以输入命令
4. 右边是设备状况和服务器资源消耗状况（设备越多，资源消耗越多）

六、 添加设备

点击图标，打开 IOS 模型库，会出现很多型号，但大部分都没有安装映像文件，所以还不能使用。在 Routers 的下拉列表中选中 Installed appliances， 只显示已安装映像文件的设备。
用鼠标拖动其中一个设备到中间的窗口，就自动添加了一台设备。在设备上点击右键，出现菜单。可以进行配置、进入 Console 口、启动/停止。
在这里插入图片描述
七、 启动设备
在设备上点击右键，出现菜单。点击 Start，设备开始启动。再点击右键， 从菜单中选择 Console，可以进入到设备的控制台。
在这里插入图片描述
设备的控制台如下图所示。设备启动时，会打印大量的信息，等启动完成后， 按回车键，即可出现#号提示符。

在这里插入图片描述

八、 配置设备

首先要停止设备运行，然后在设备上点击右键，从菜单中选择 Configure， 可以对设备进行配置。如果电脑内存比较少，可以适当减少给路由器配置的内存
（Memories and disks 中的 RAM size）。点击 Slots，可以增加或减少网络模块。
在这里插入图片描述

九、 连接设备

点击左边的网线图标，然后点击第一个设备，选择要连接的端口，然后再点击第二个设备，选择要连接的端口。红色的表示未连接，绿色的表示已连接。只有红色的才可以连接。
如果连接工作完成，不想继续连接，点击左边网线图标的红色叉叉。
在这里插入图片描述

十、 设置合适的 Idle-PC 值

当设备较多时，可能会造成主机的 CPU 达到 100%，因此需要自动调整 Idle-PC值。选择某个设备，点击右键，在弹出菜单中选择 Auto Idle-PC，然后同类型的设备都会重新计算最优的值。主机的 CPU 利用率也会降下来。

在这里插入图片描述

十一、 增加 PC
点击左边的 PC 图标，在列表中选择 VPCS，拖动到中间窗口。运行的服务器选择 GNS3 VM。点击左边的网线图标，将 PC 和设备连接起来。VPCS 和 Host 的区别是，VPCS 是完全虚拟设备，不连接到真实网络，Host 是利用主机的网络接口连接到真实网络的虚拟设备，也就是说 Host 可以跟真实网络上的设备通信（配置成与真实网络相同的子网地址即可）。
在这里插入图片描述
在这里插入图片描述
下面是 VPC 的常用命令：
给 PC 配置 IP 地址和默认路由器地址：
ip 地址 掩码 路由器 IP
例如：ip 172.16.0.2 255.255.255.0 172.16.0.1
或者
ip 地址/掩码长度 路由器 IP
例如：ip 172.16.0.2/24 172.16.0.1
或者使用动态地址分配：

 ip dhcp

查看当前 IP 配置：
