本文详细介绍了GNS3和VMware Workstation的安装过程，并提供了GNS3中IOSrouter和虚拟机资源的配置步骤，包括IOS镜像的导入、虚拟机的导入与连接、IOU设备的创建与测试。此外，还讲解了如何在GNS3中使用CRT进行路由器配置，并设置了GNS3与VMware的整合，确保资源的有效利用。
链接: https://pan.baidu.com/s/1dfk3uhn8Ly1078ENJy5JiQ?pwd=2025
提取码: 2025
下载后有以下几个文件
首先安装GNS3-2.2.18-all-in-one-regular.exe这个文件
点击Next

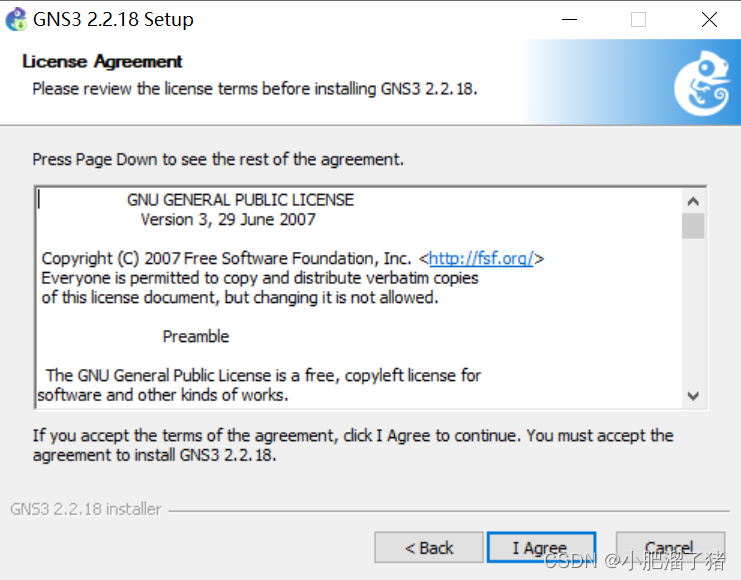

这里点击I Agree我同意

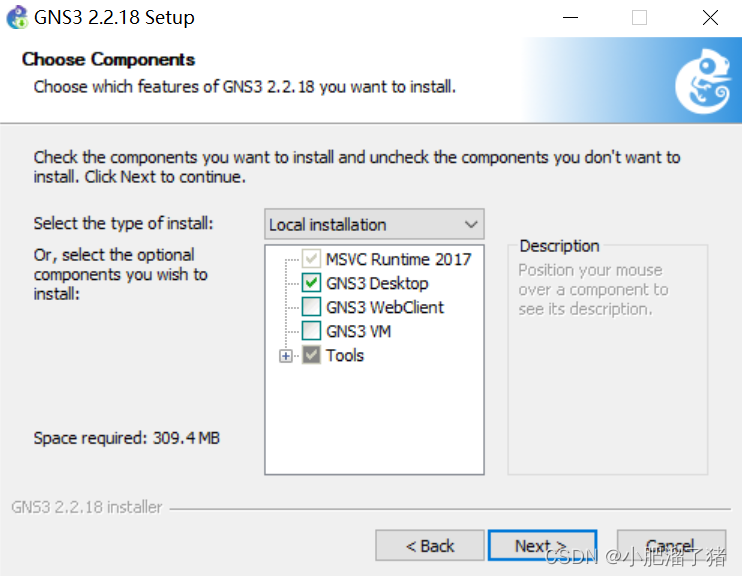

这一步默认点击Next

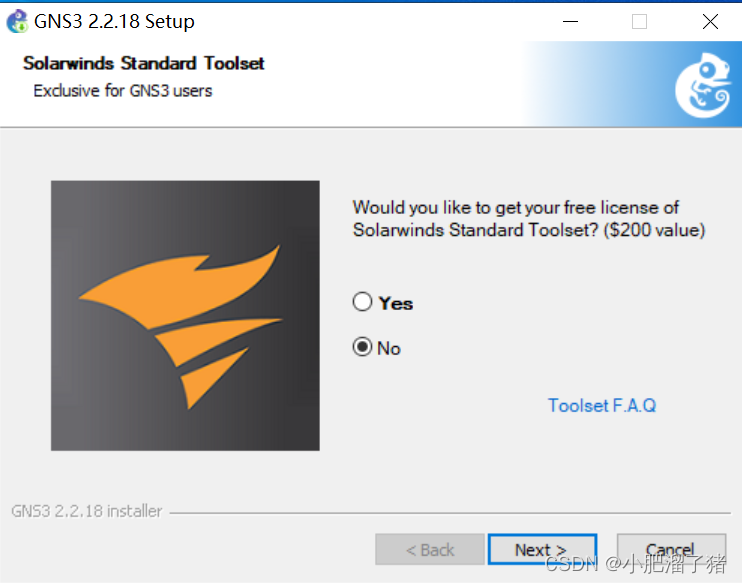

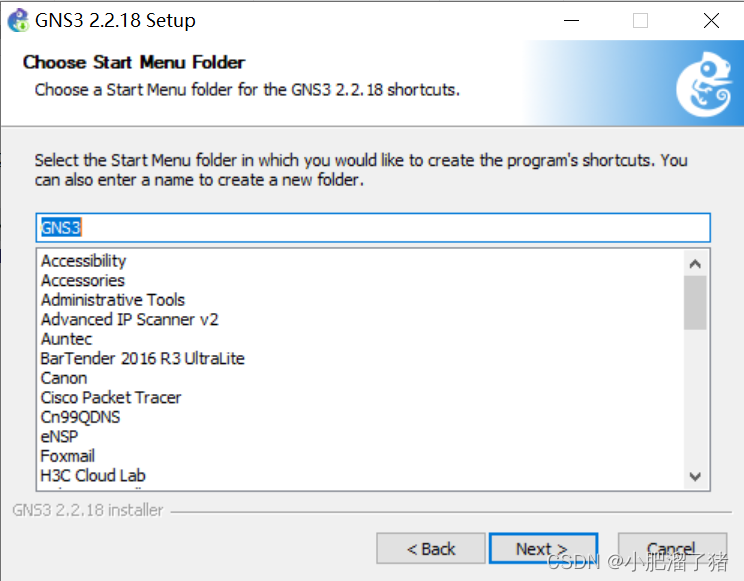

默认点击Next

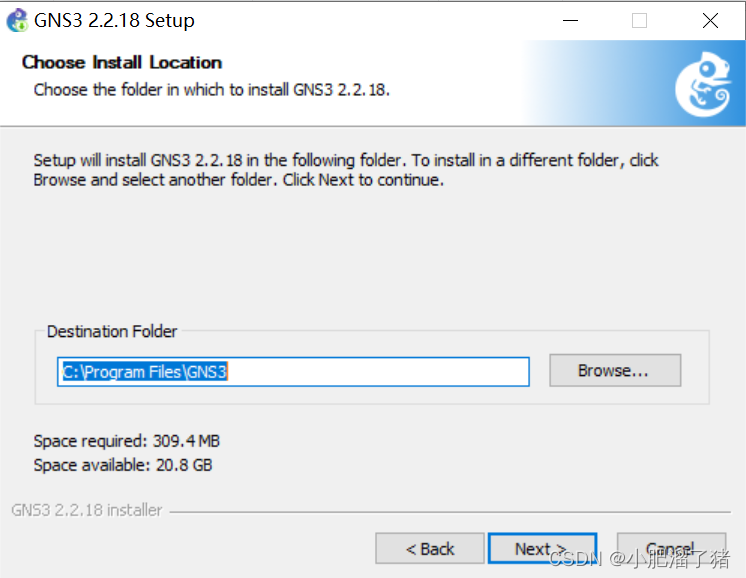

这是安装的位置根据自己情况选择，我这里默认，点击Next

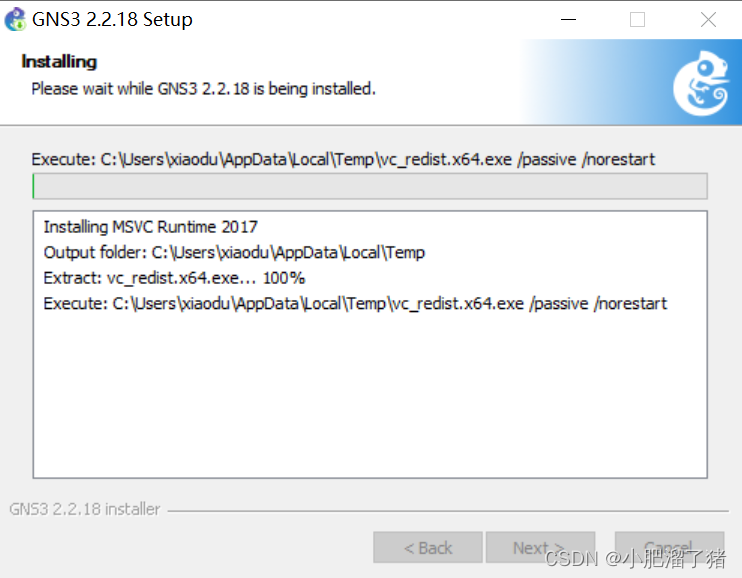

等待安装完成
点击Next

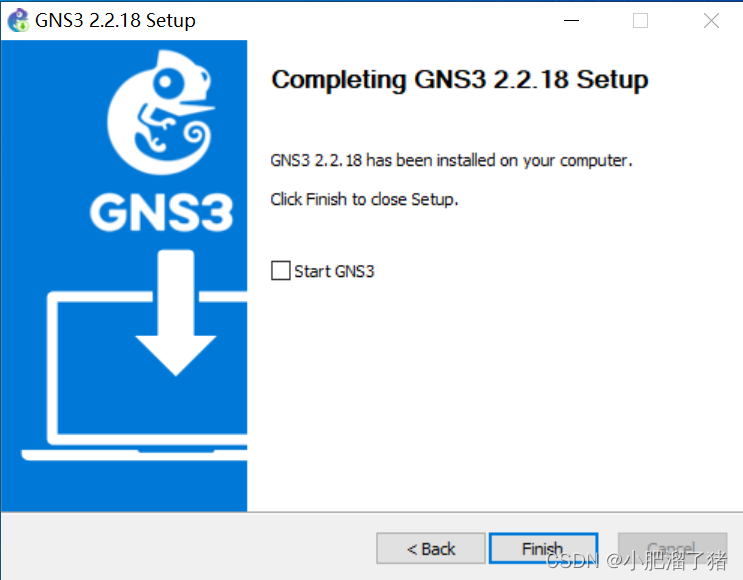

点击Finish，完成安装
下面打开GNS3

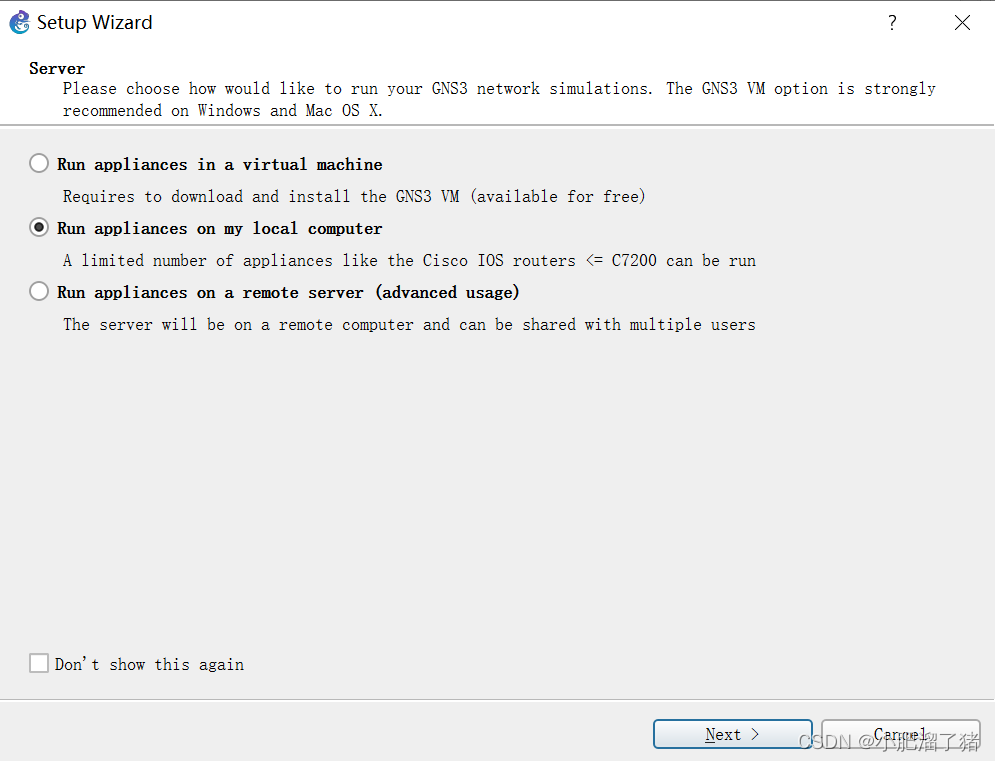

打开后界面会出现一个安装向导，这里我们选择第二个点击Next

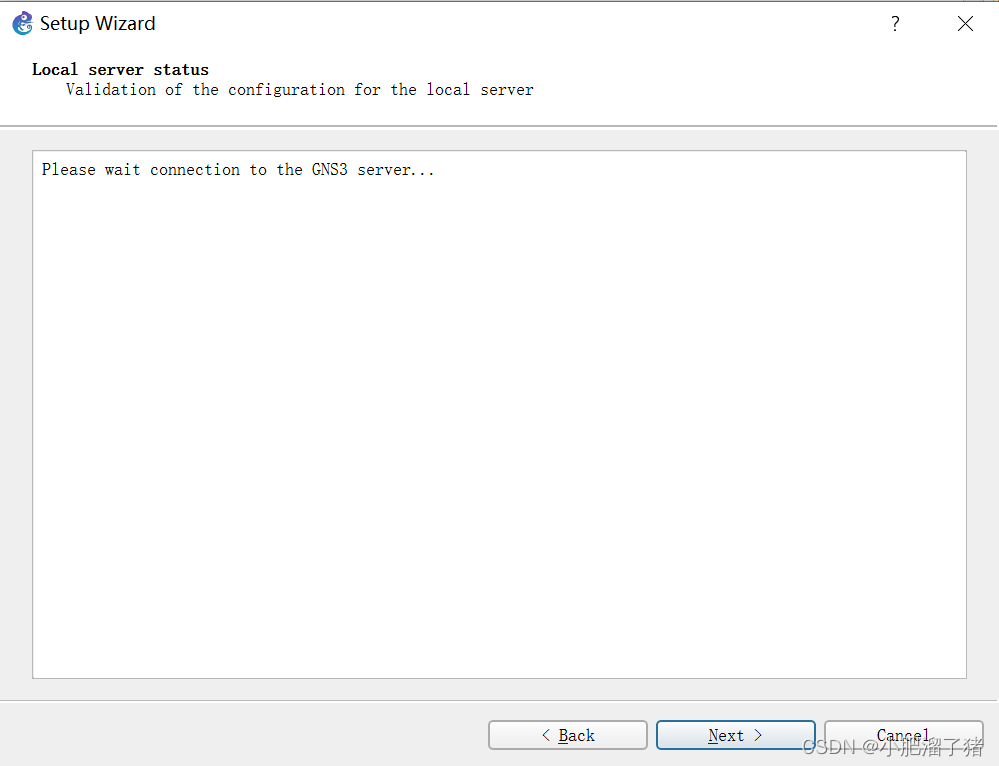

这里配置local server默认即可，点击Next
点击Next

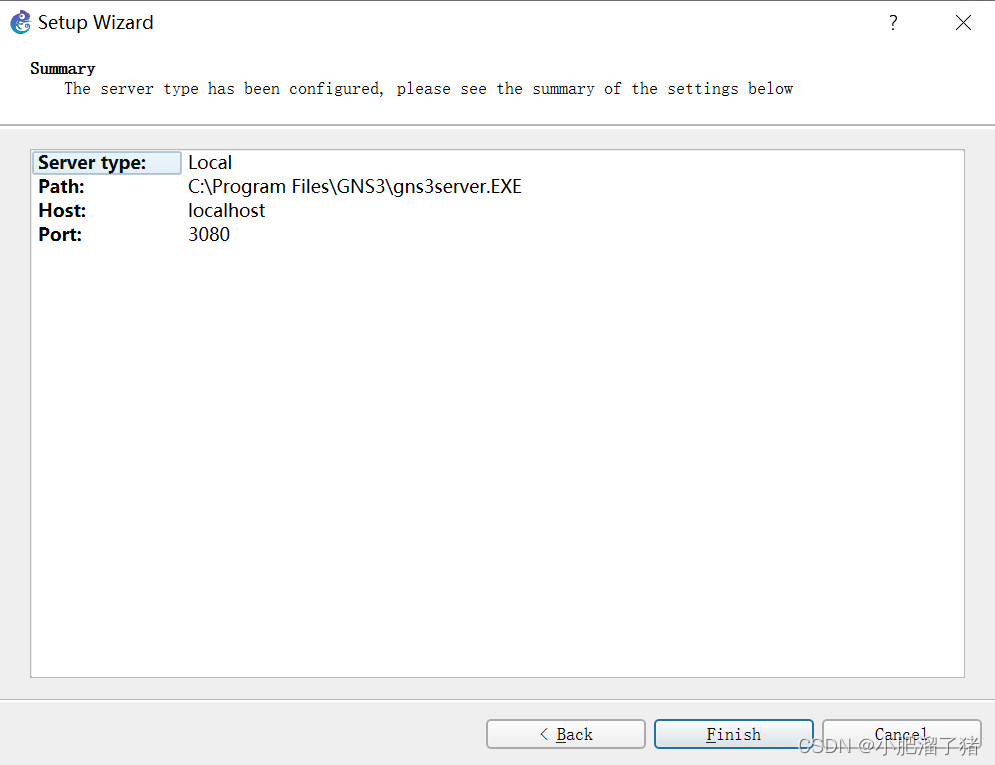

点击Finish
下面配置IOS router

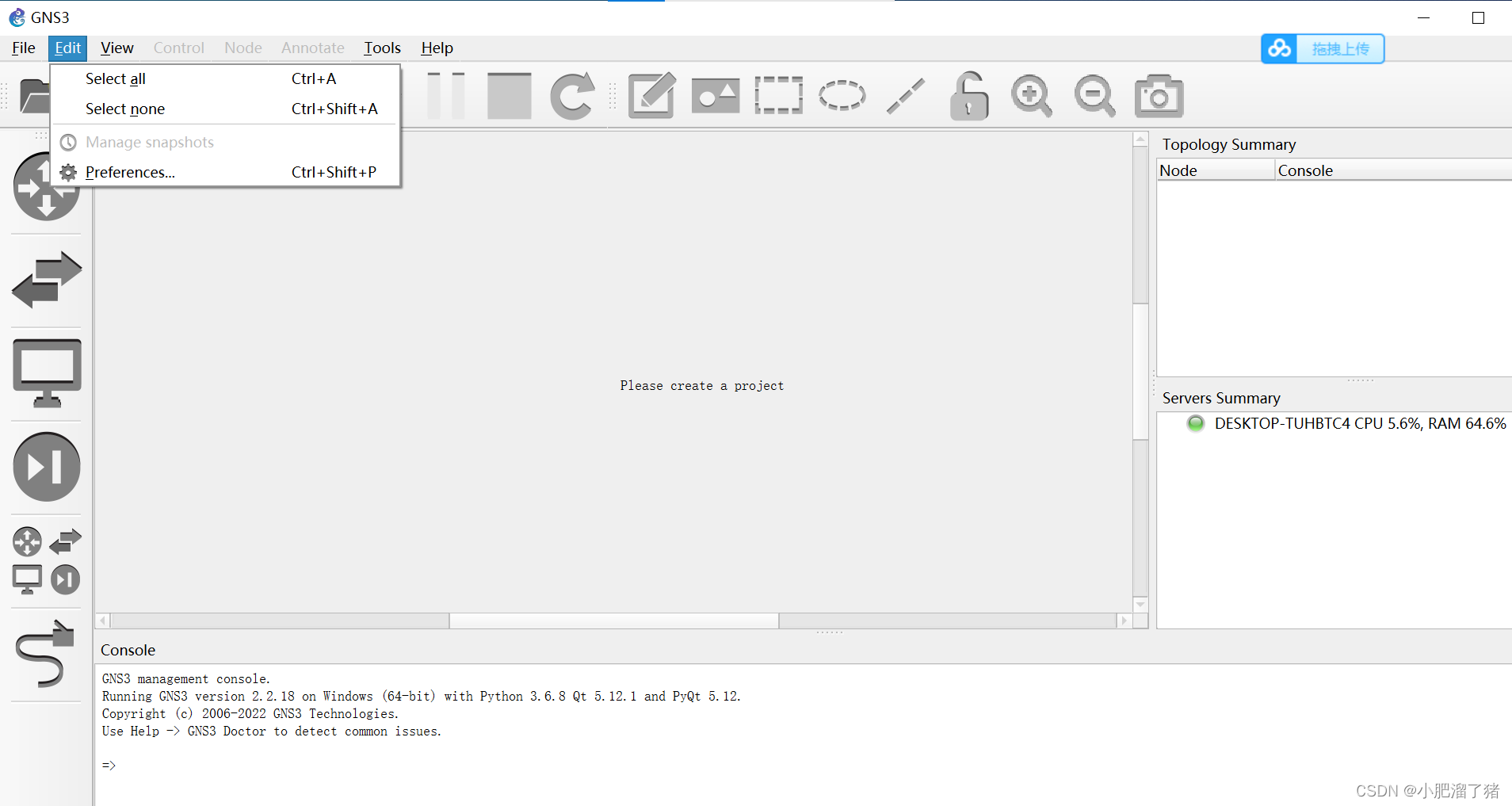

点击左上角Edit→Preferences

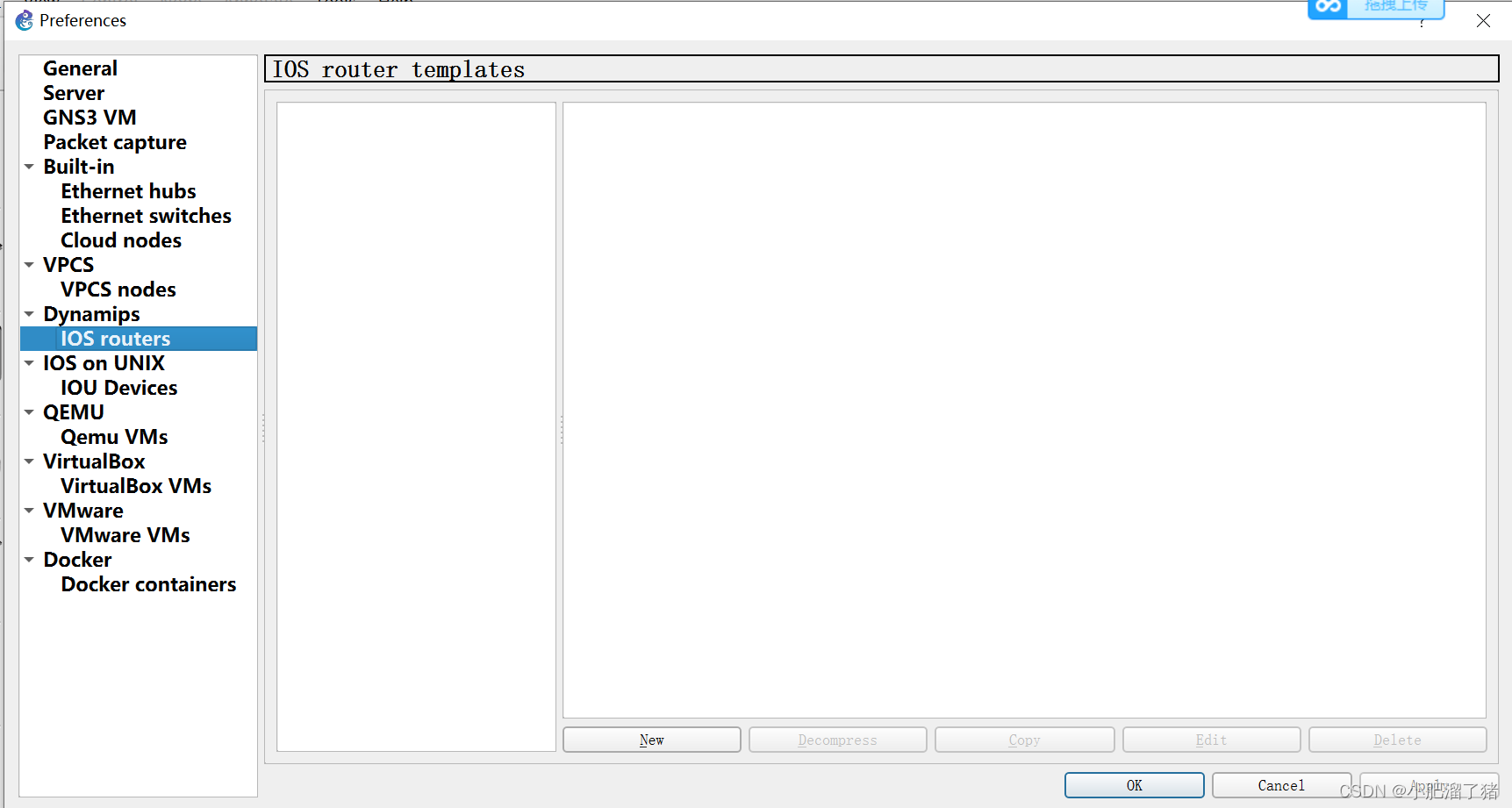

出现如下界面，这里做左面选择IOS routers，右边点击New

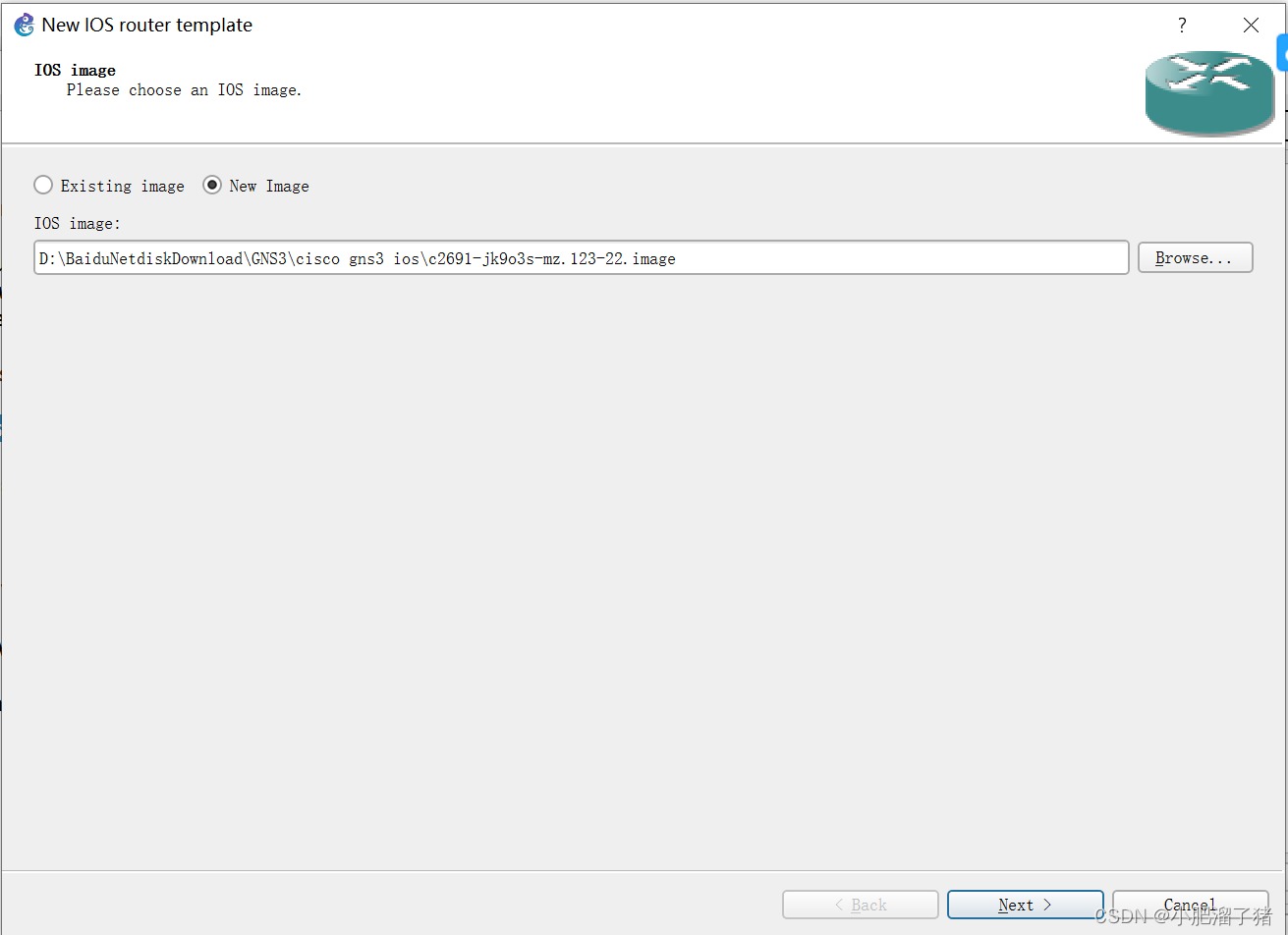

出现如下图，这里选择New Image，点击Browse选择文件

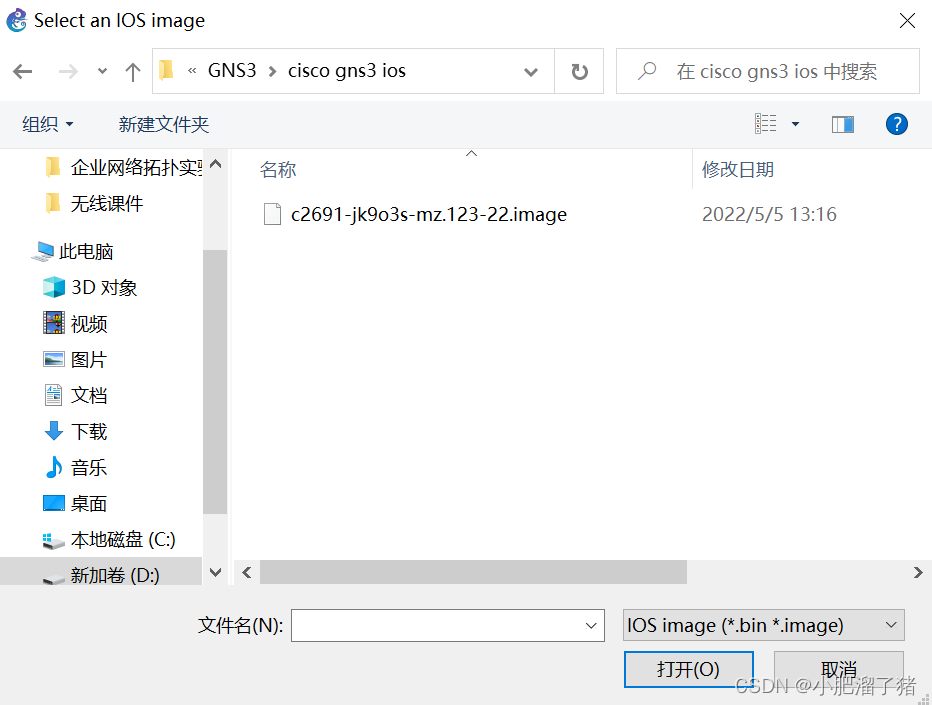

选择刚才下载好文件的路径在cisco gns3 ios文件夹内选择c2691-jk9o3s-mz.123-22.image文件点击打开
点击Next

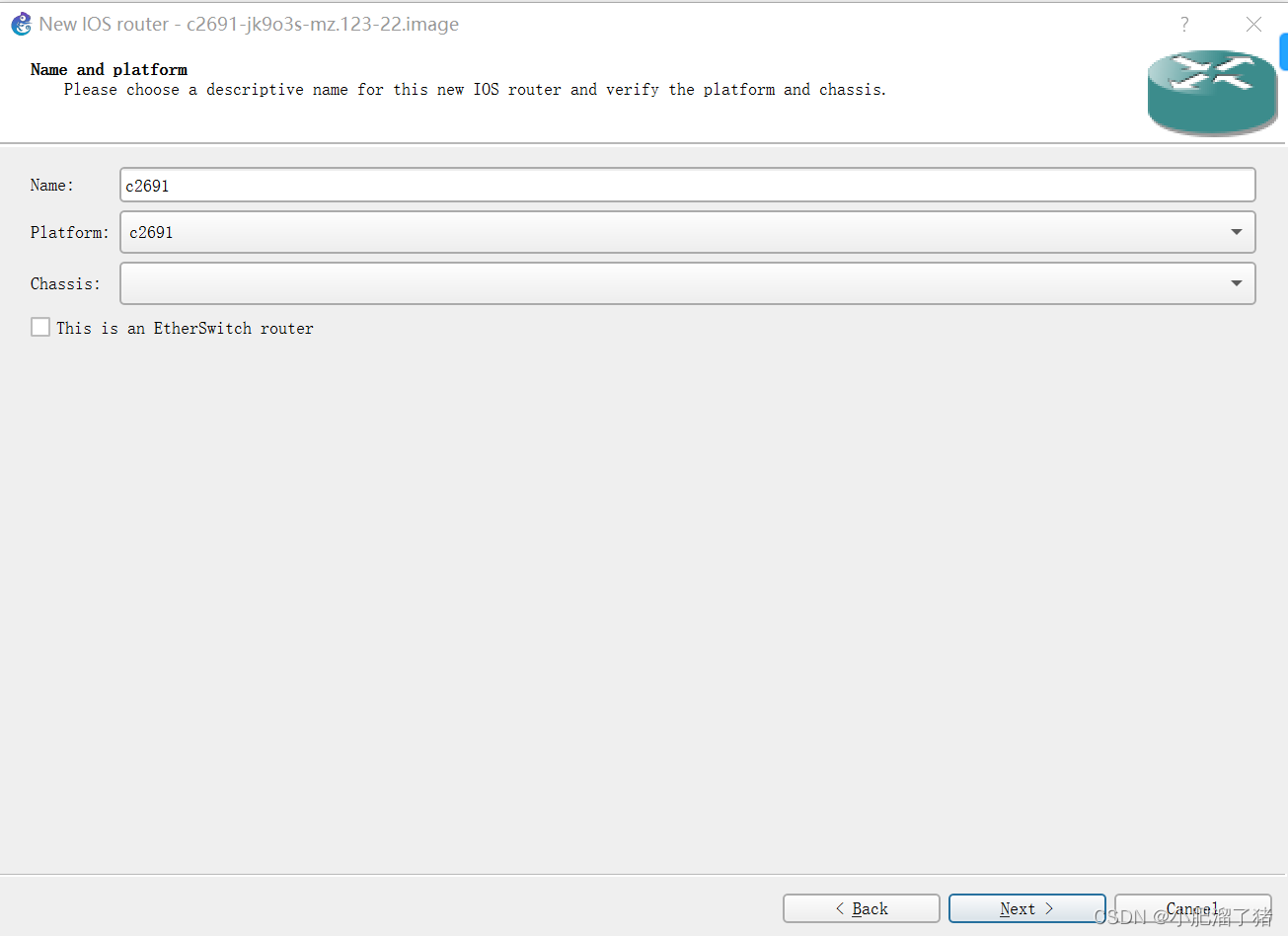

名称默认即可，点击Next

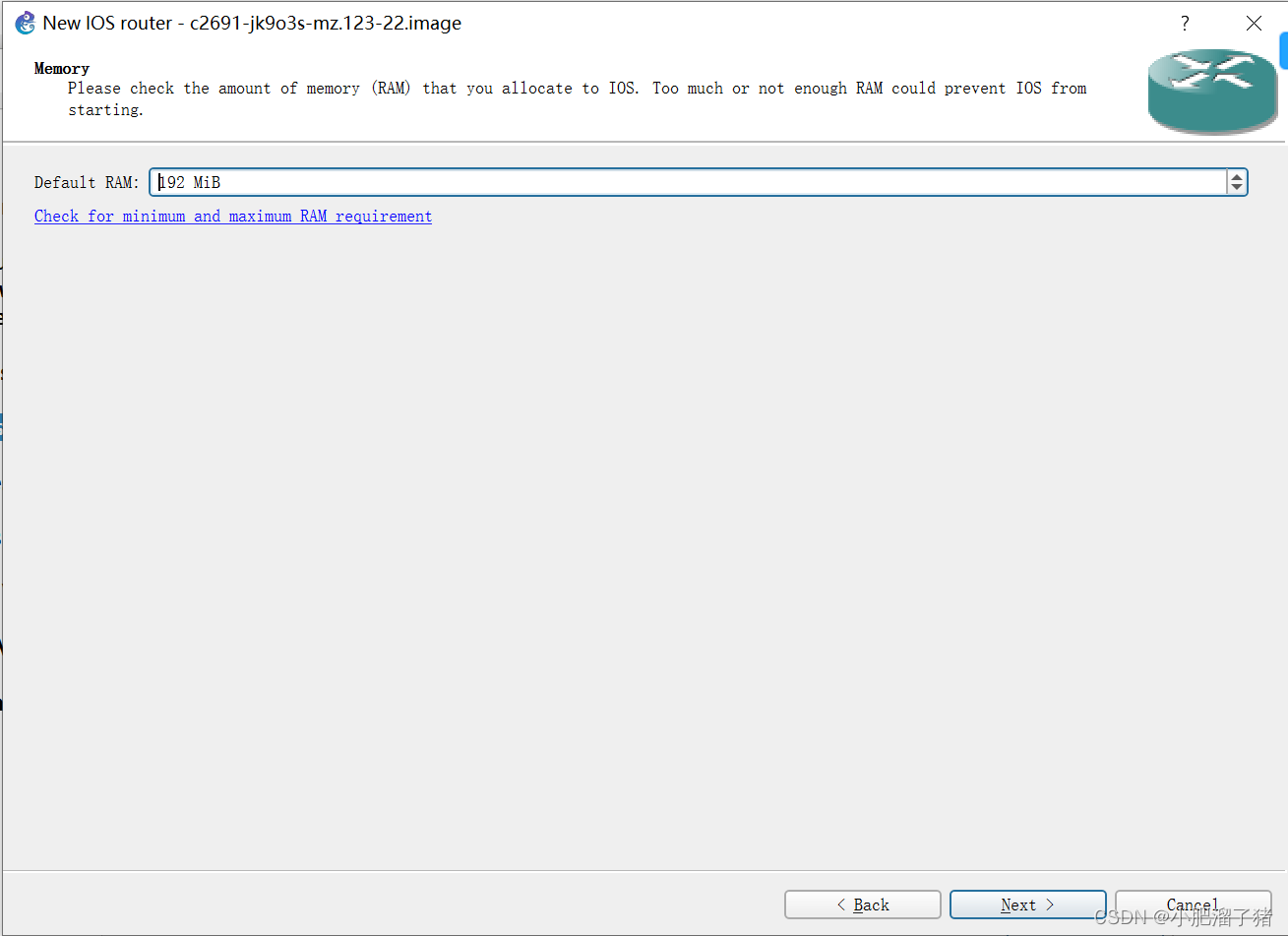

点击Next

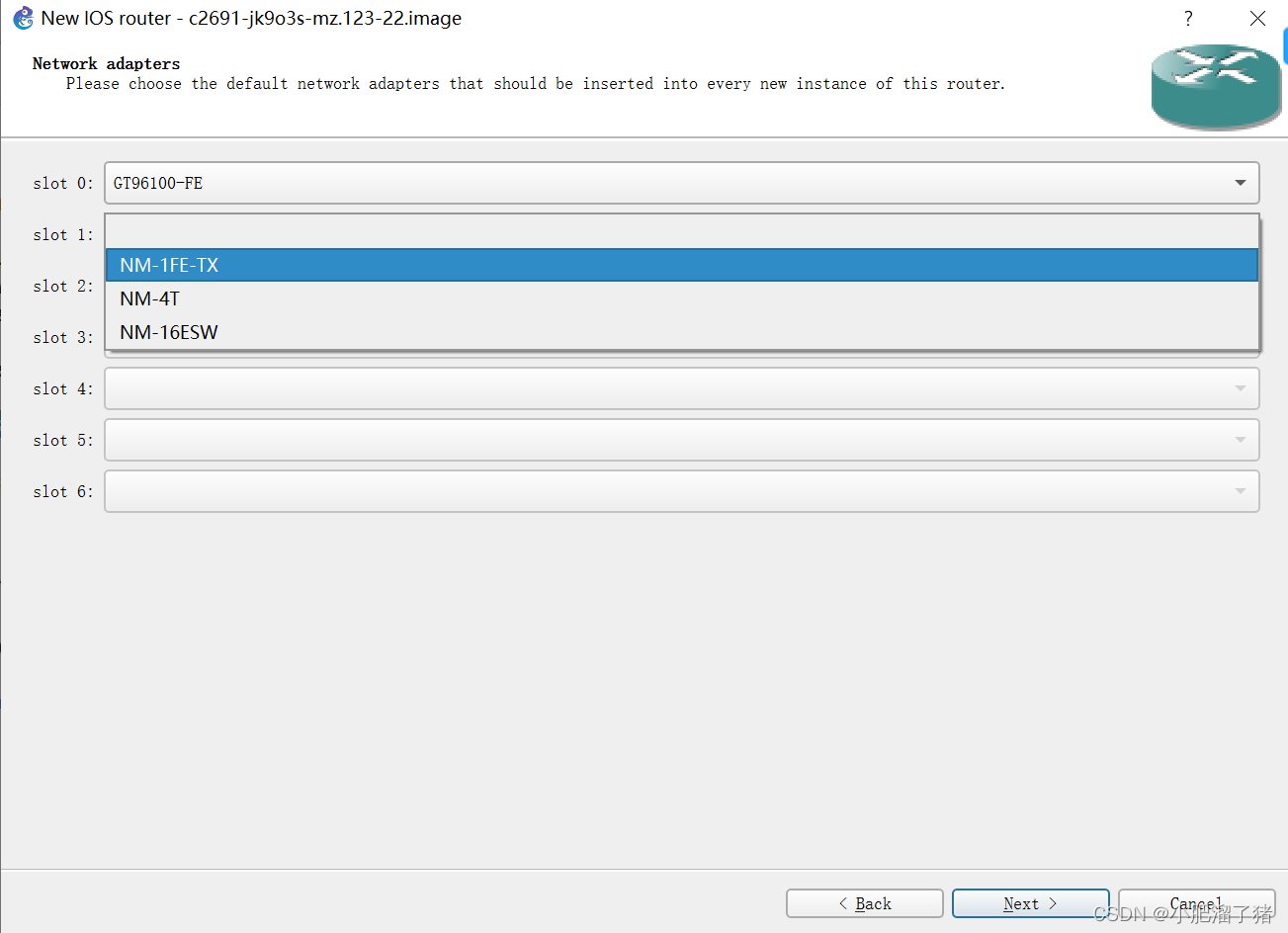

这里是板卡，根据自己需求选择，点击Next

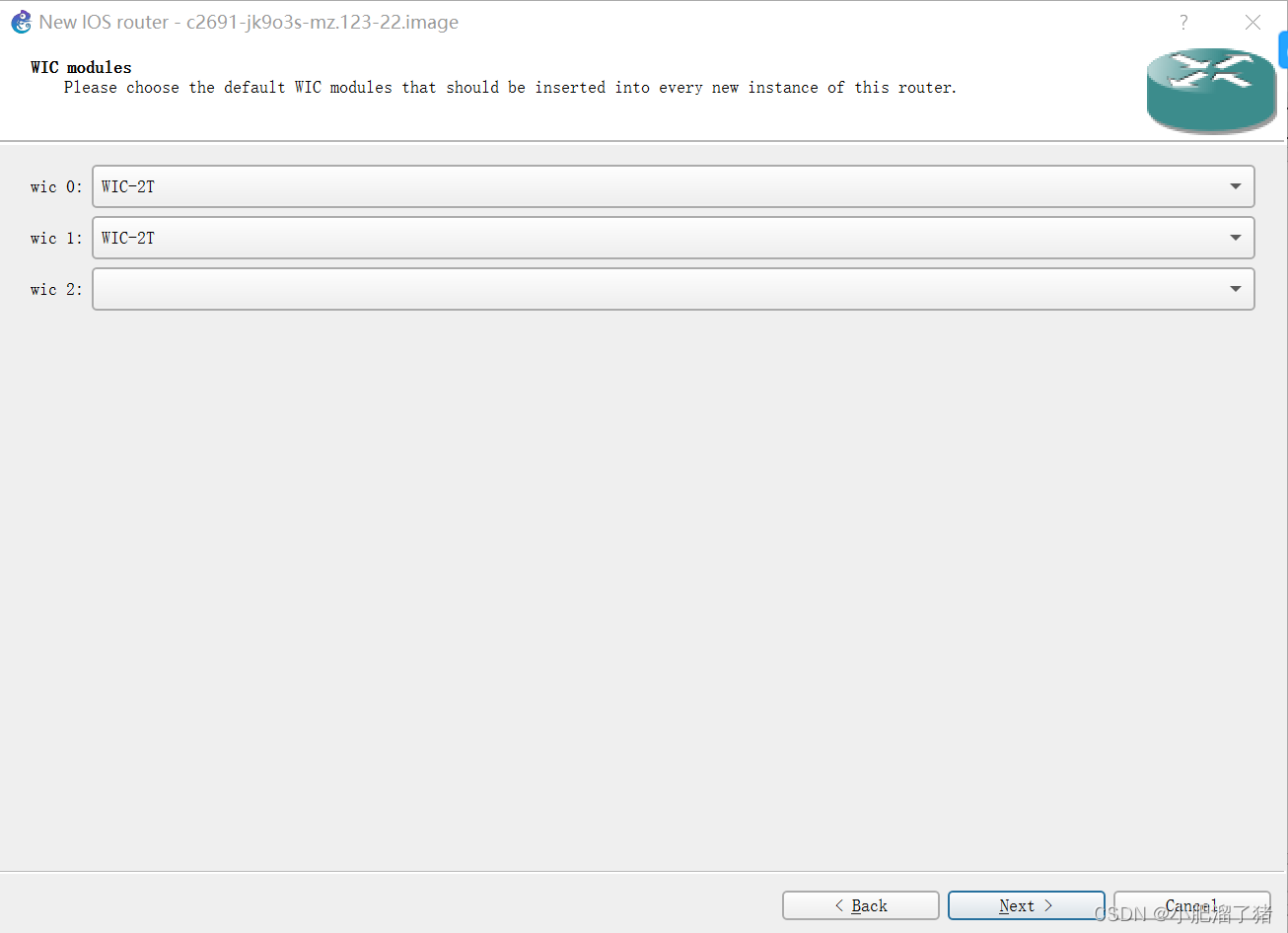

这里里面是网卡，选择WTC-2T
点击Next

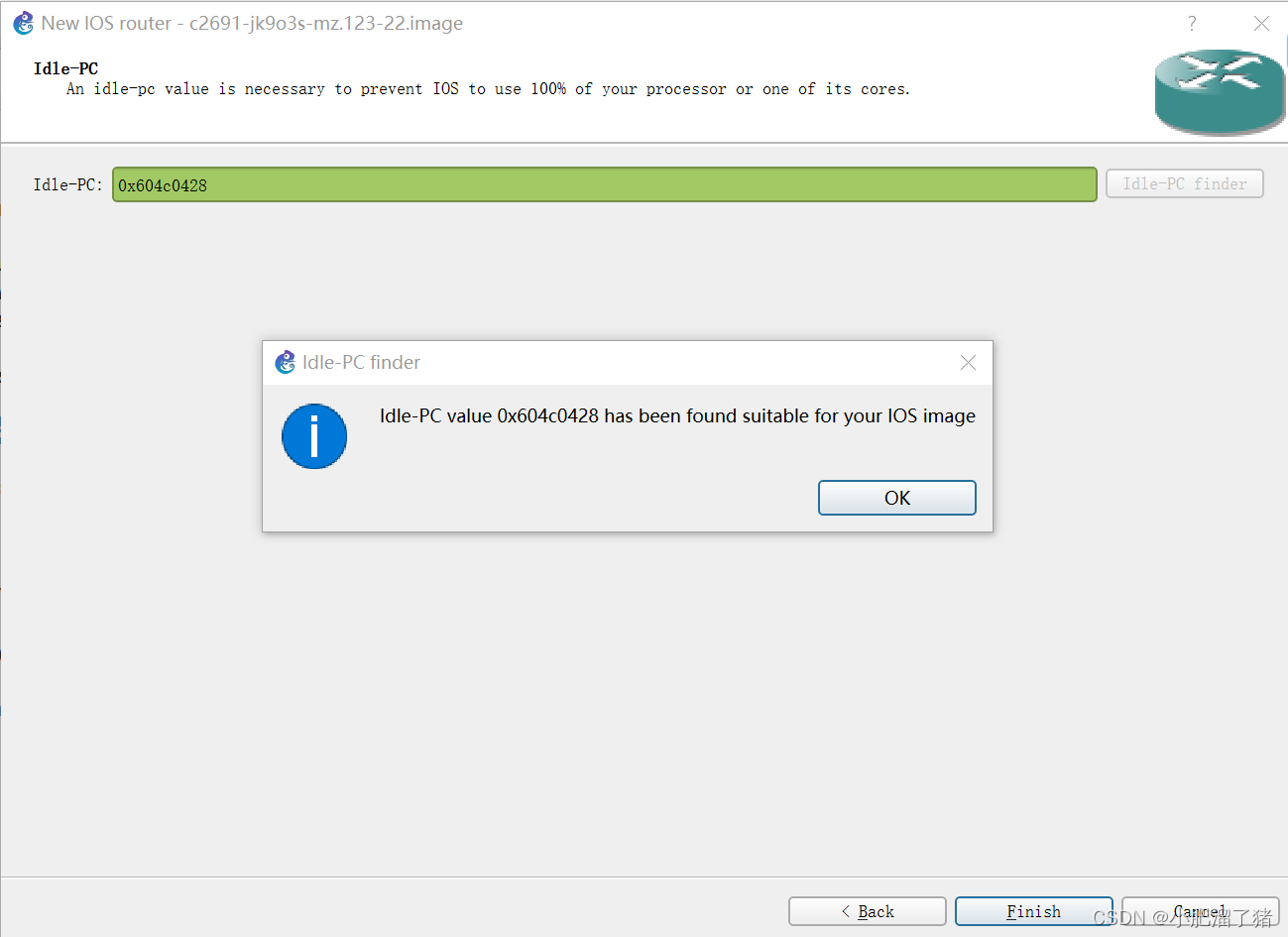

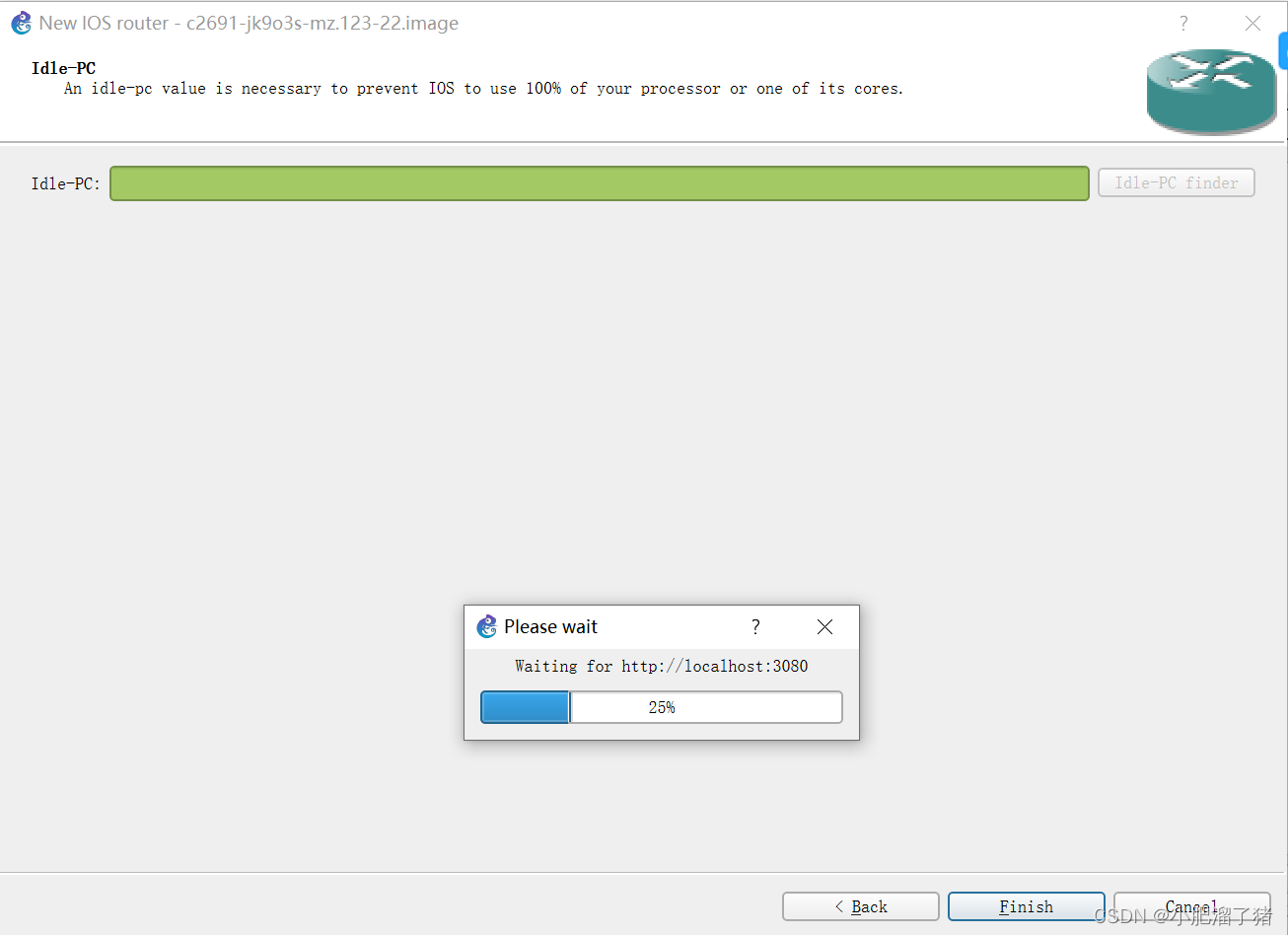

点击Idle-PC finder
这里计算虚拟机使用的CPU数值不会达到百分之百

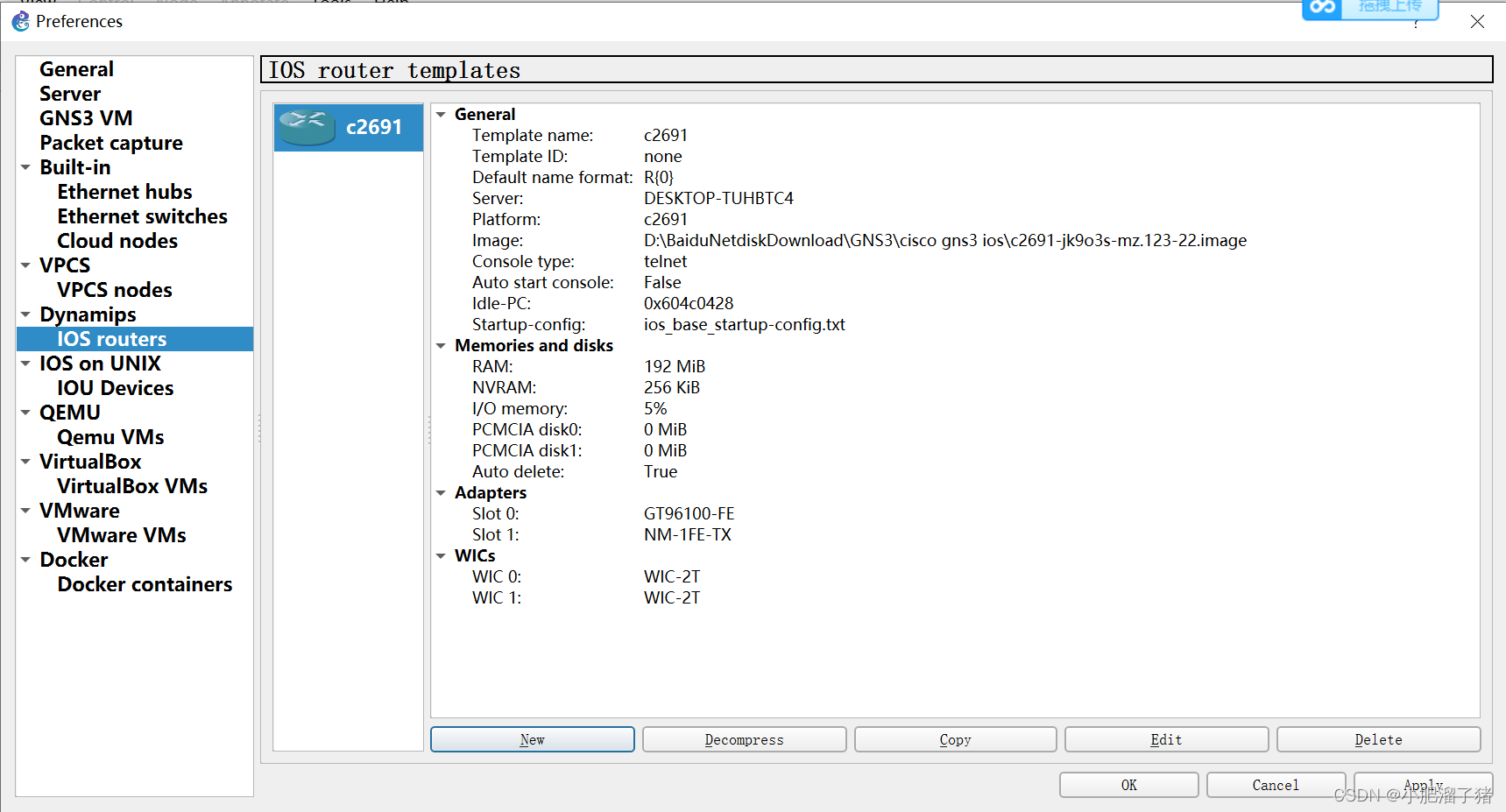

点击Finish，点击OK，这里路由器就安装完成了

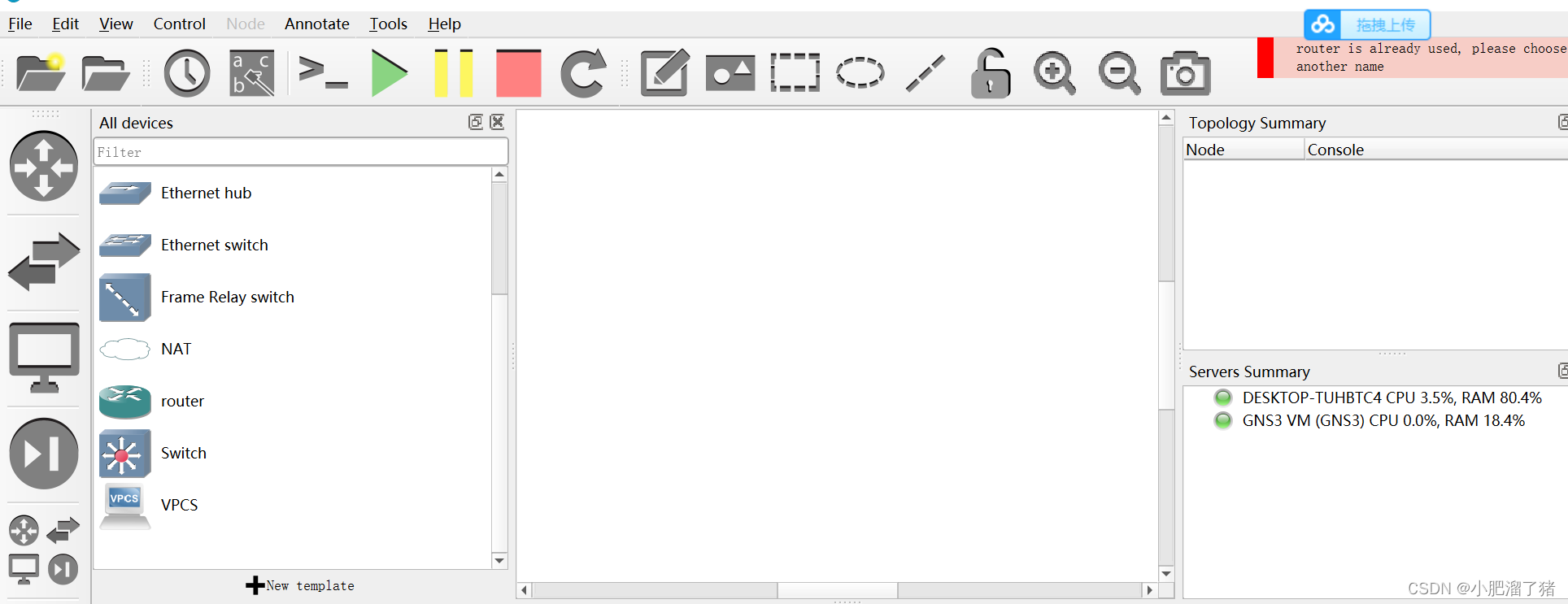

这里 直接拖入2961路由器是拖不进去的

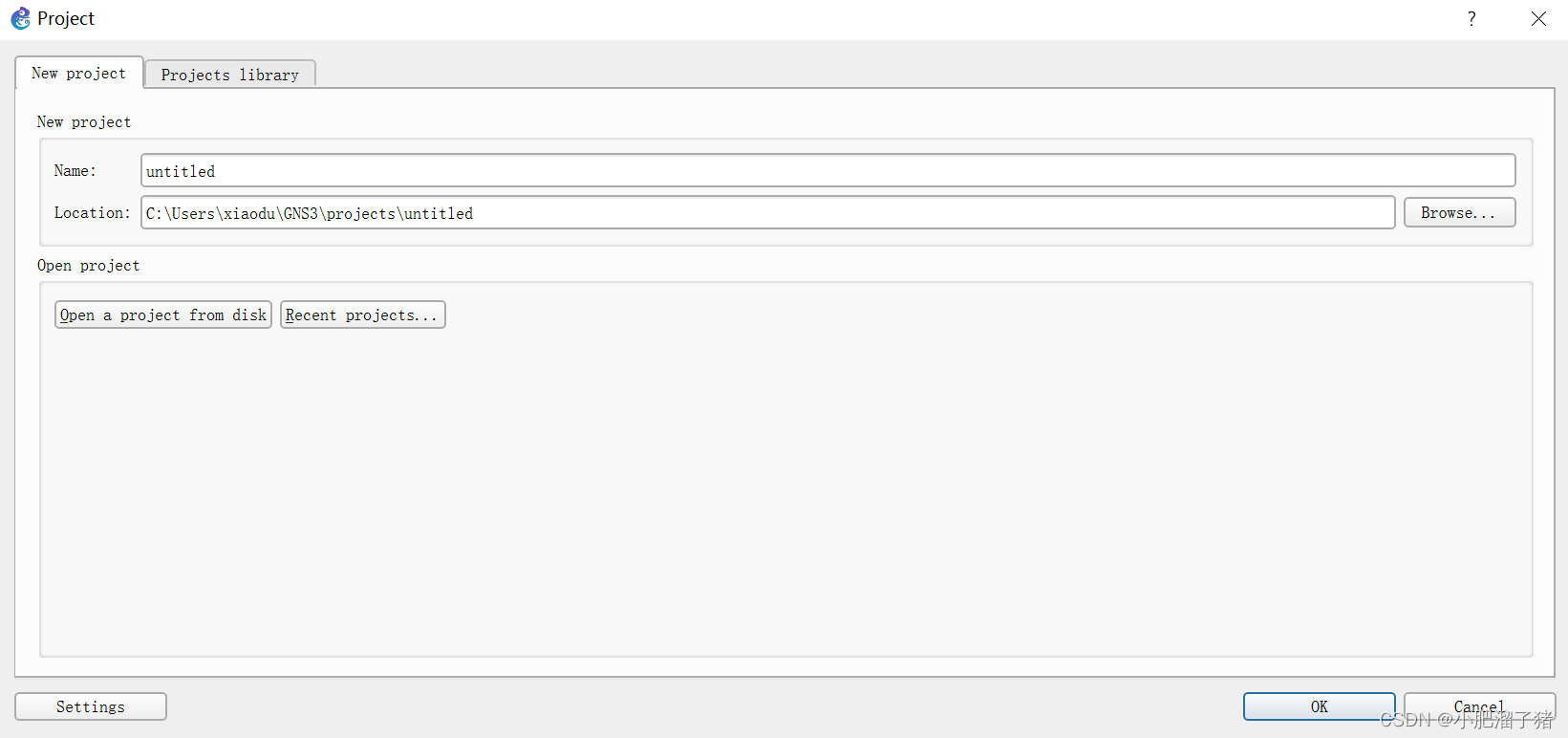

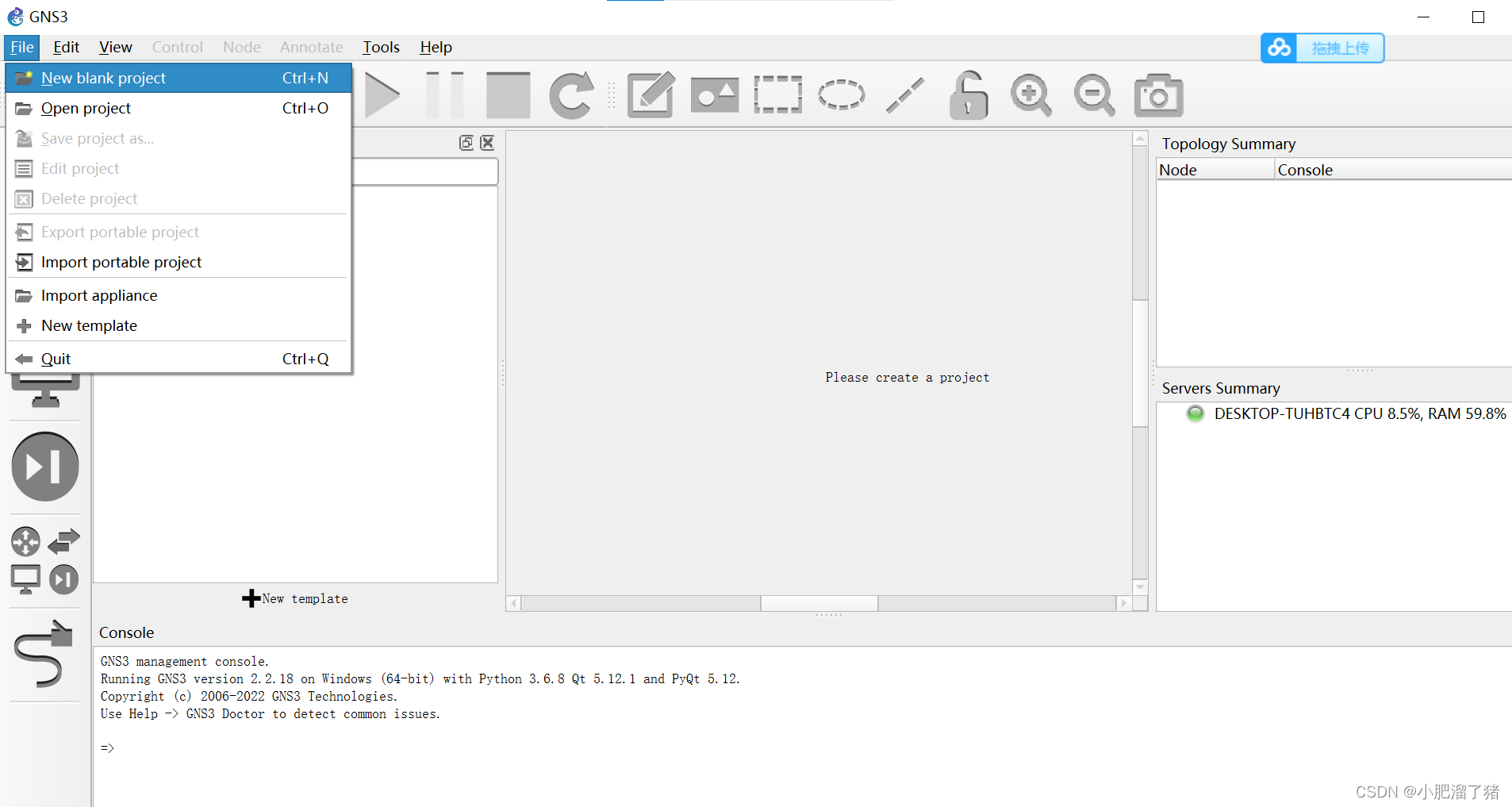

需要新建模板，左上角File→新建项目（New blank Project）
name自己编辑，点击OK

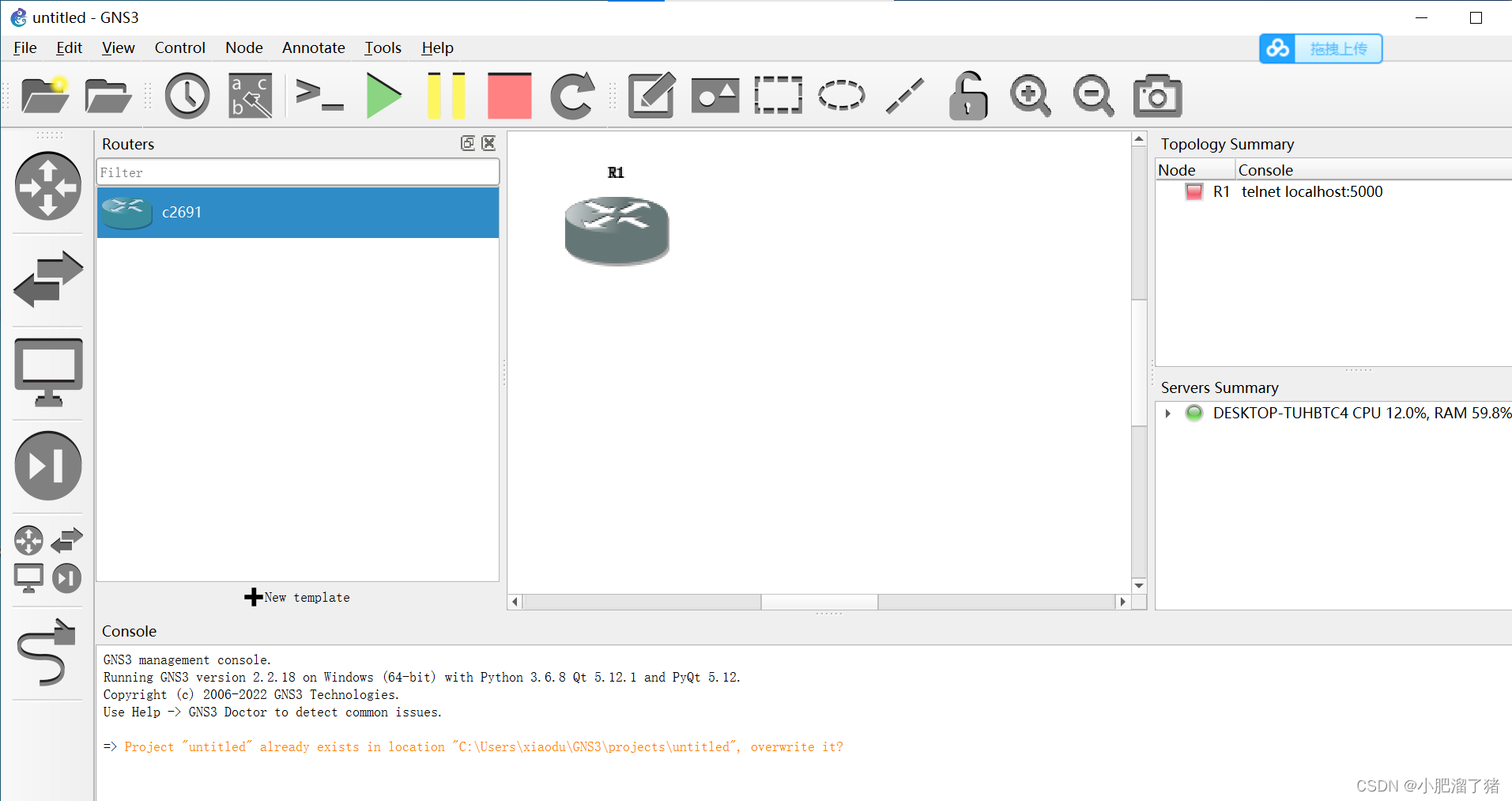

这里就创建好了，然后可以将路由器直接拖到在右面的空白处
点击上面的绿色开启按钮，然后双击路由器这里就进入了配置界面
因为上面PPTY不好用，所有可以设置CRT配置路由器

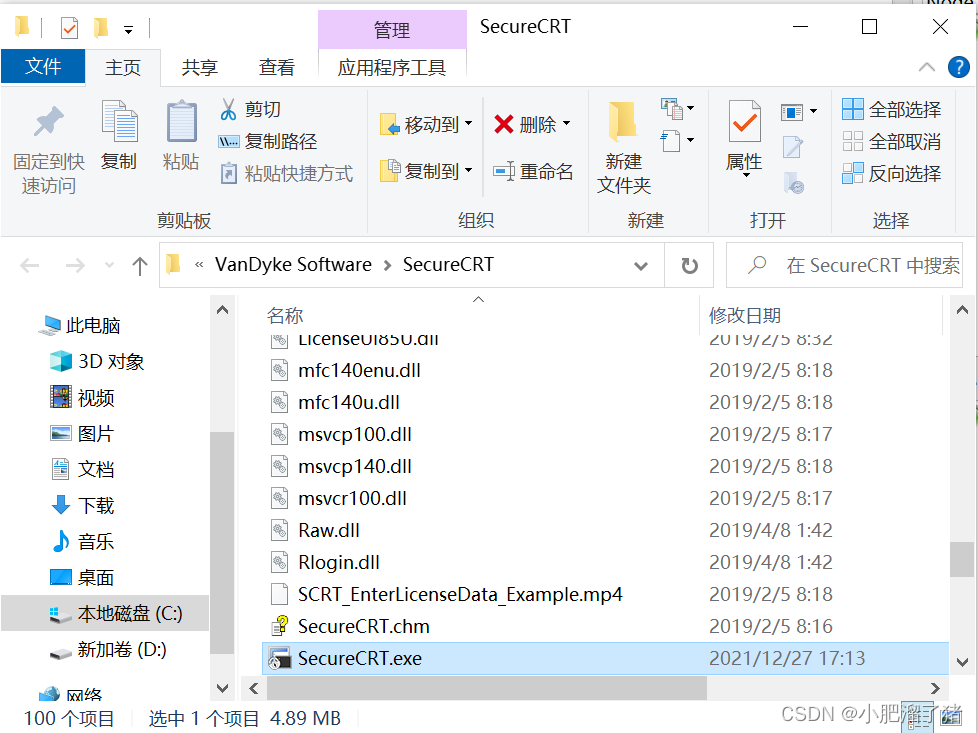

首先找到CRT的安装位置

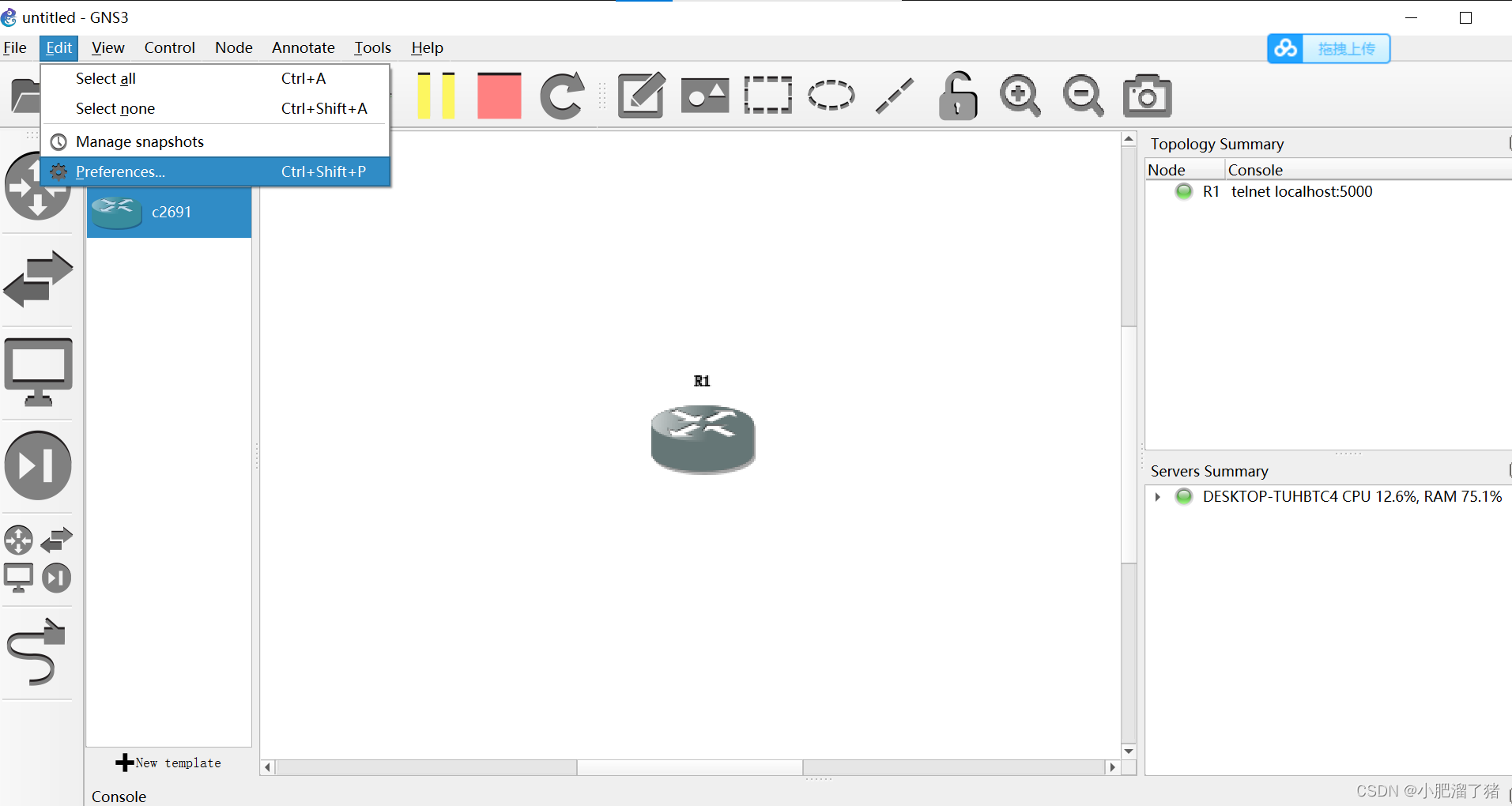

点击左上角Edit→Preferences

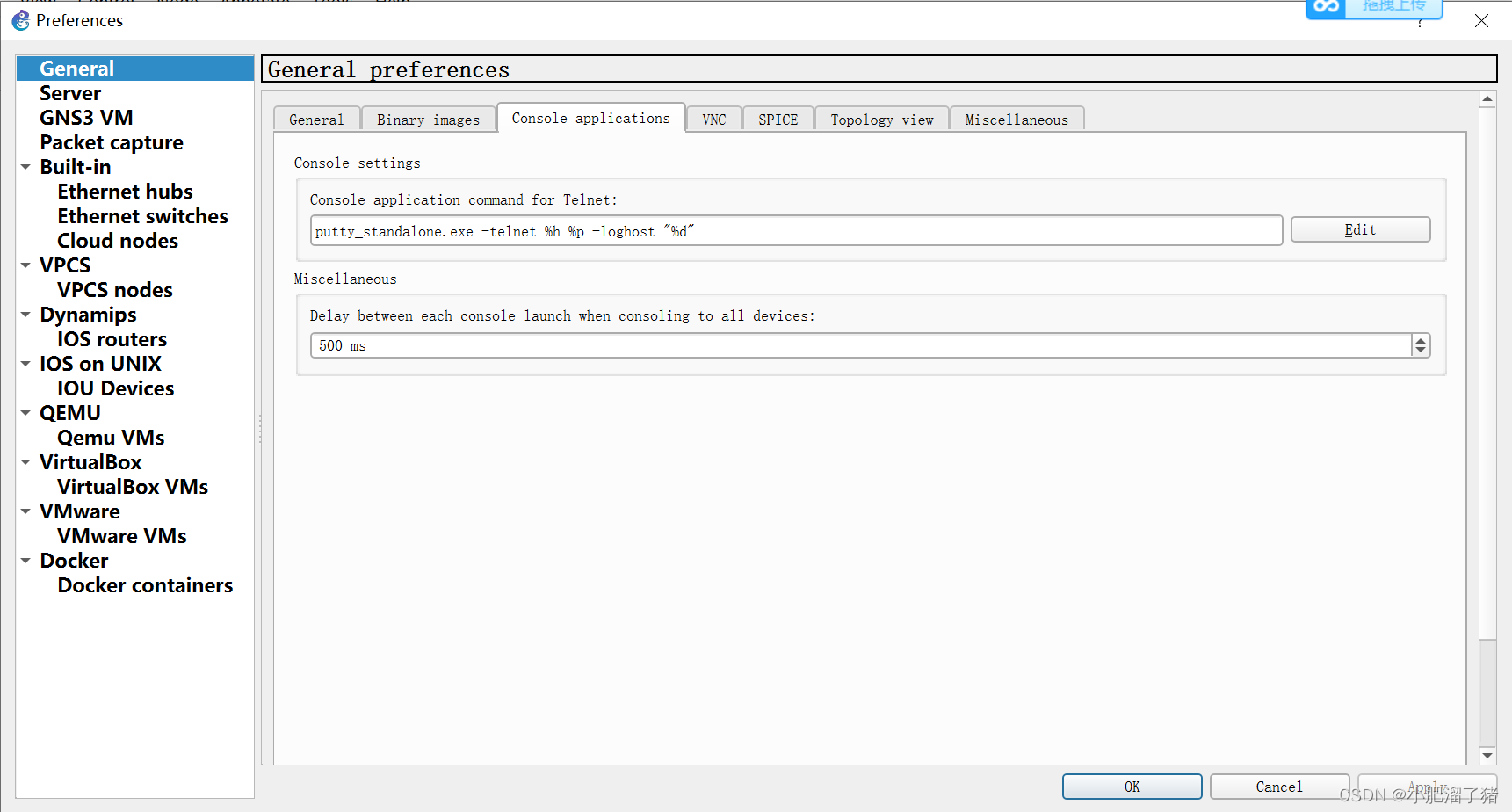

右边第三个Console applications

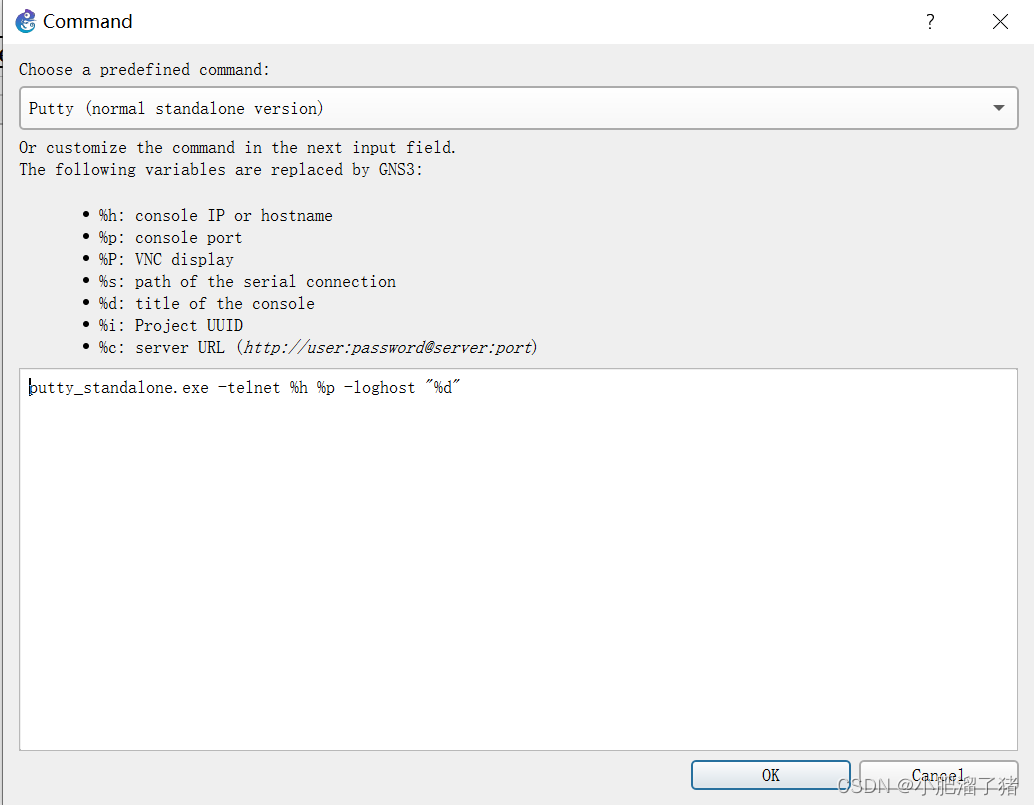

下面点击右边的Edit
点击倒三角，

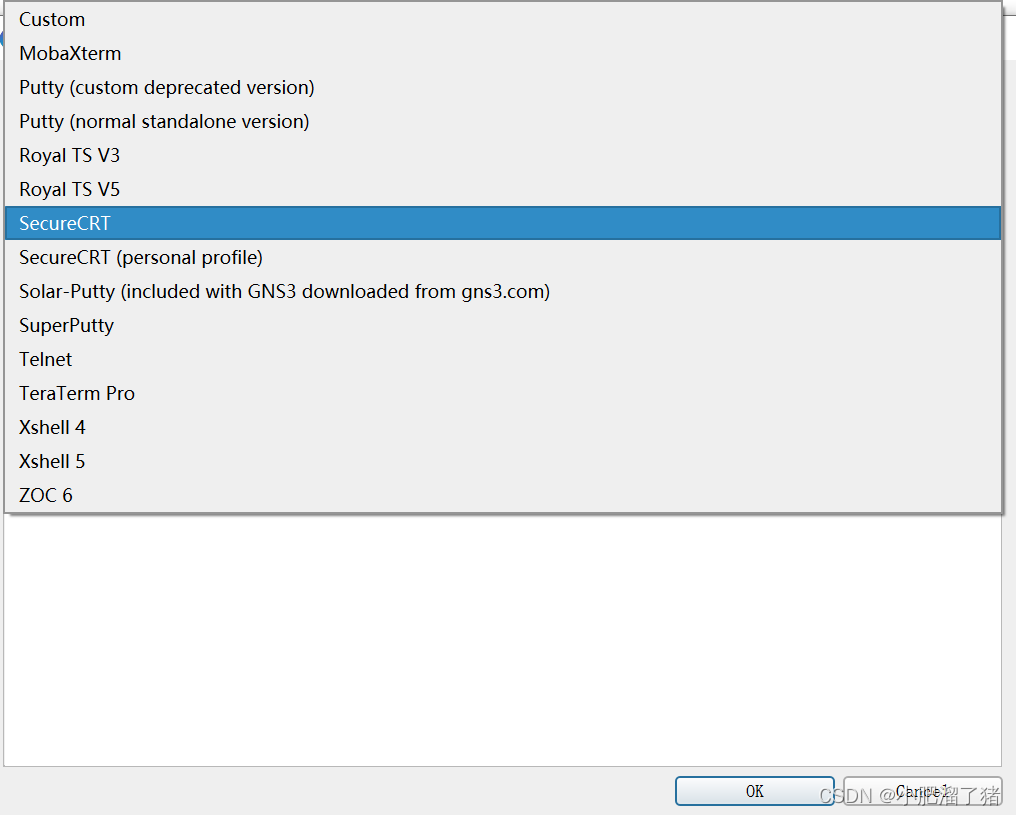

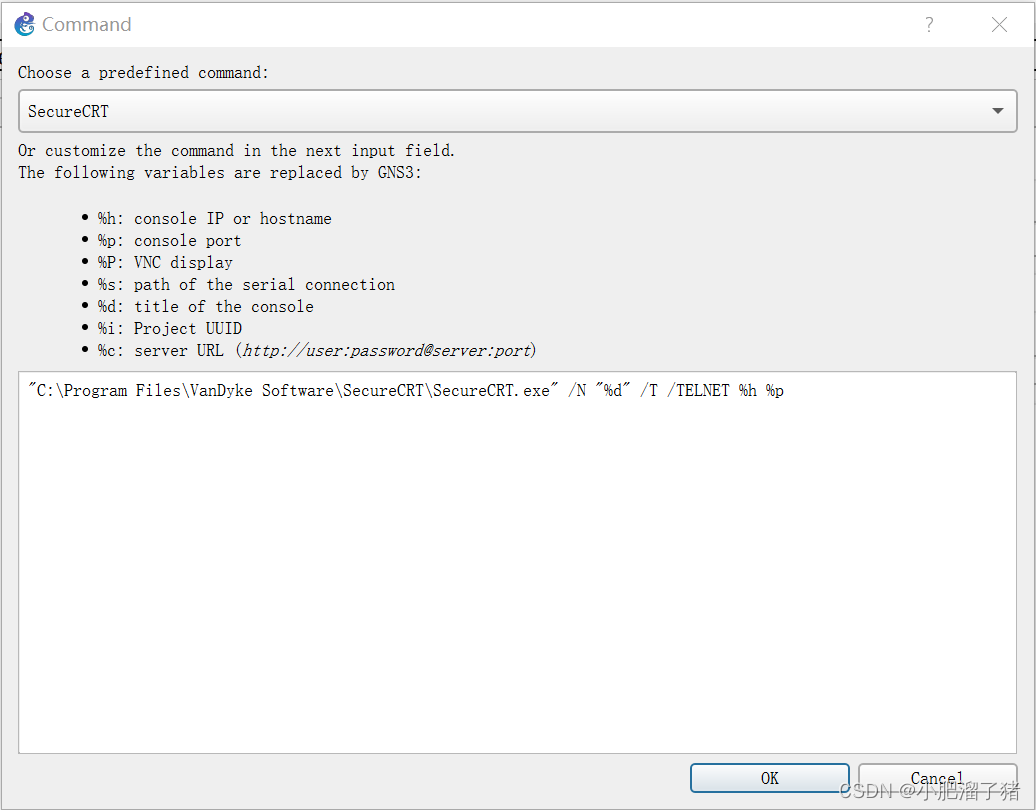

选择SecureCRT
下面的路径选择，CRT安装的路径，点击OK
配置好后，双击路由器，可以看到现在打开方式是以CRT打开的
下面安装虚拟机

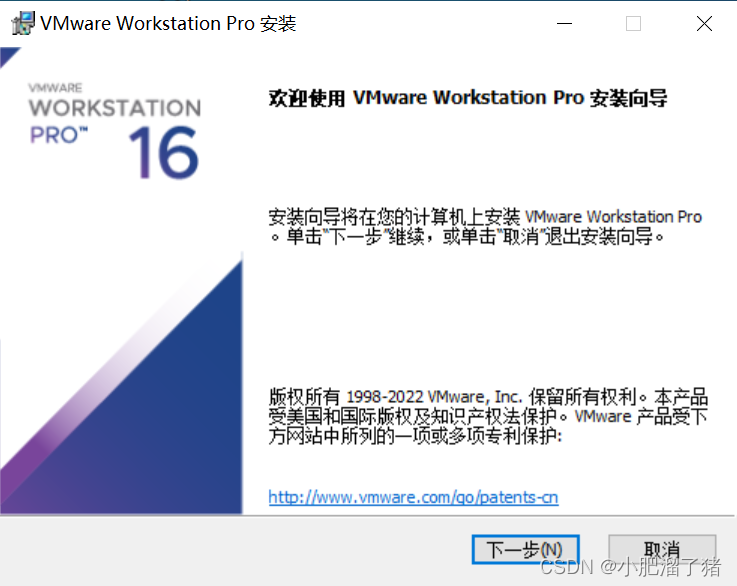

VMware-workstation-full-16.2.2-19200509.exe 打开下载的安装文件，双击运行
点击下一步

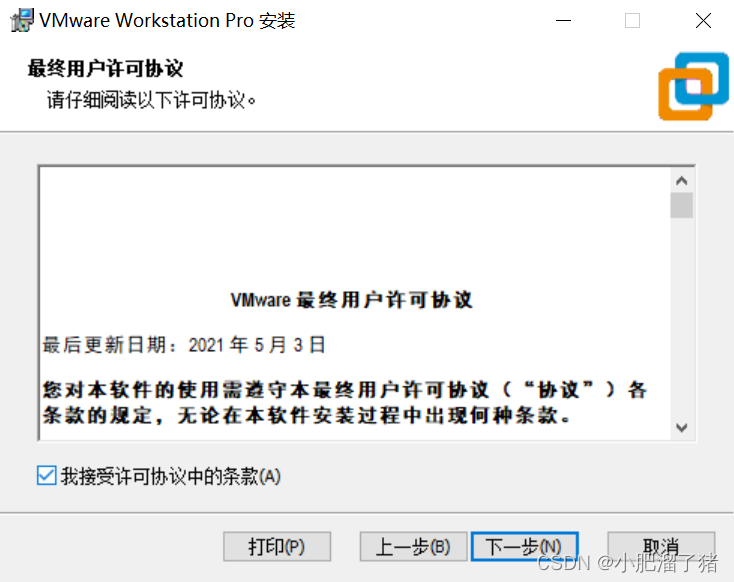

点击我接受，点击下一步

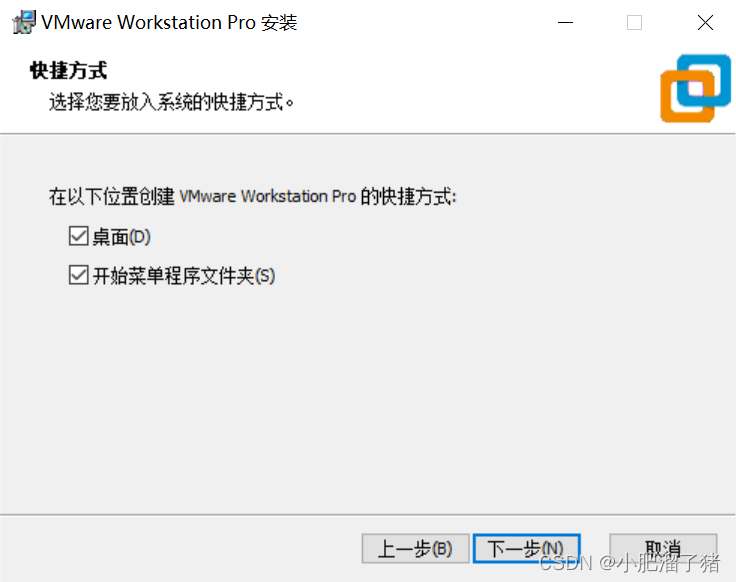

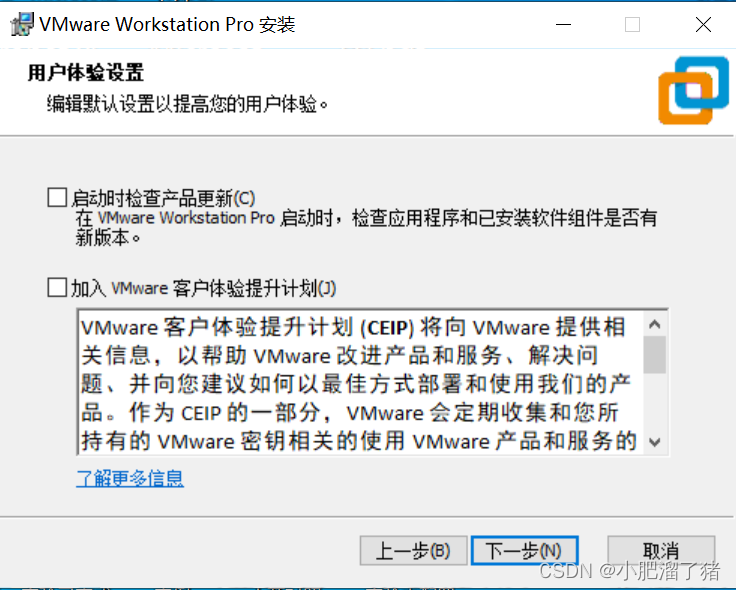

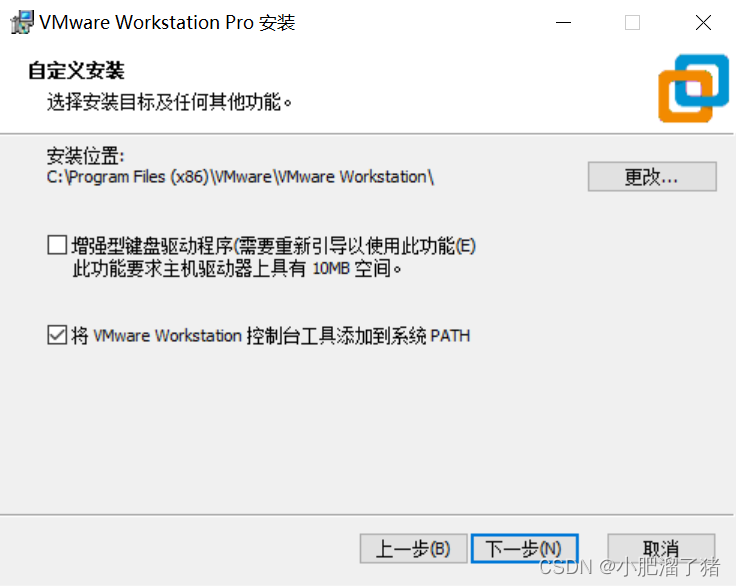

这里默认点击下一步
点击下一步
点击下一步

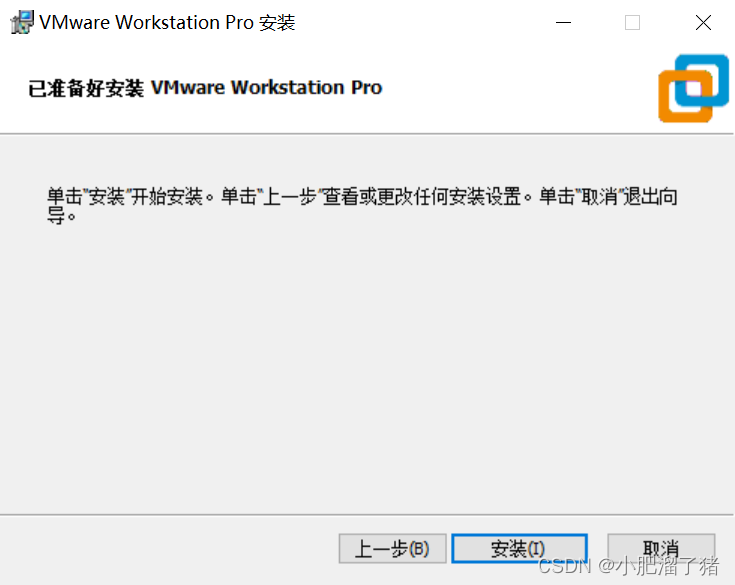

点击安装

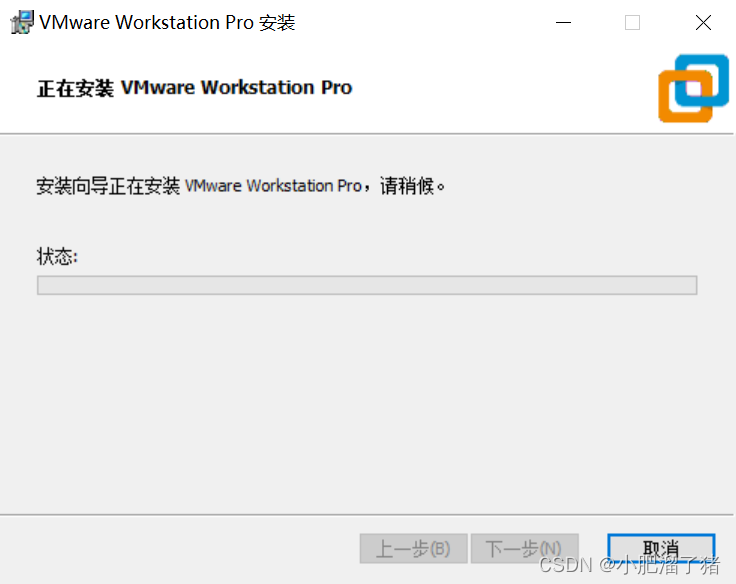

等待安装完成

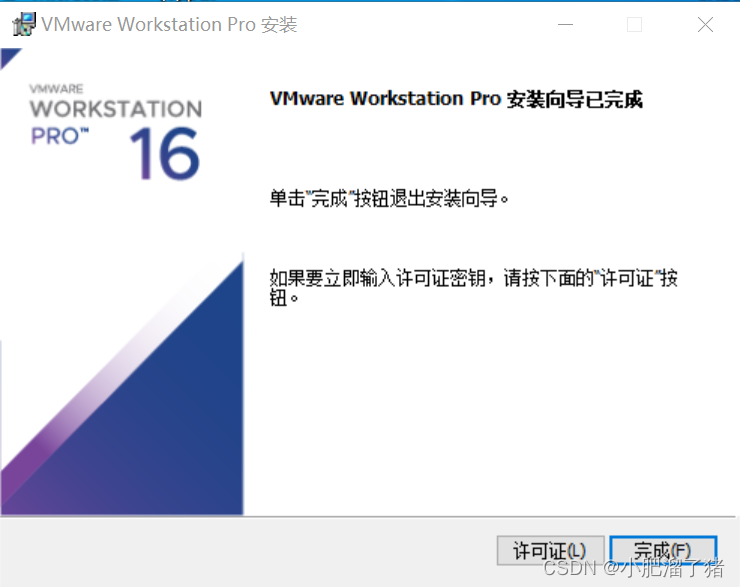

点击完成
下面配置GNS3使用虚拟机资源
首先将GNS3虚拟机导入到vmware

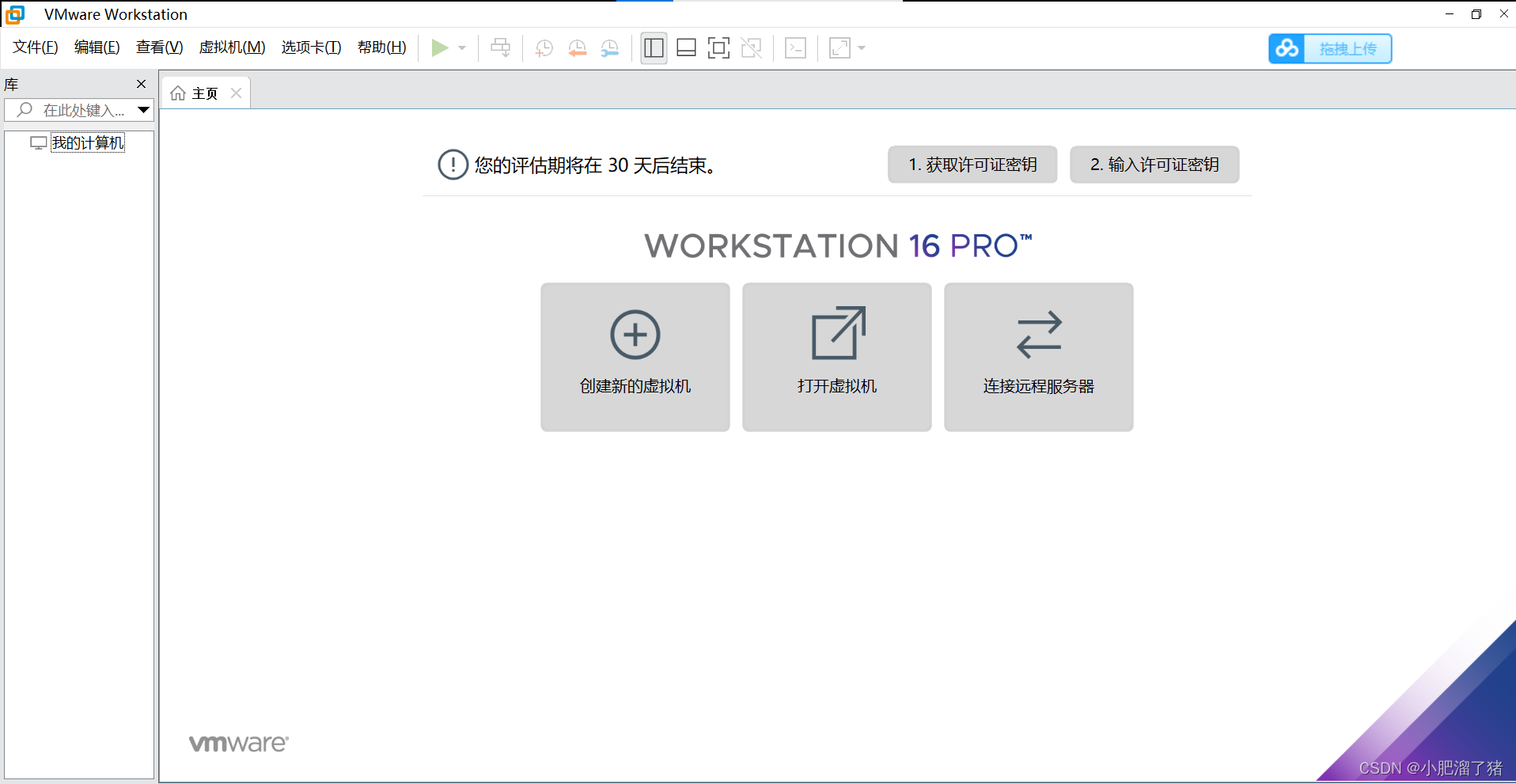

打开vmware

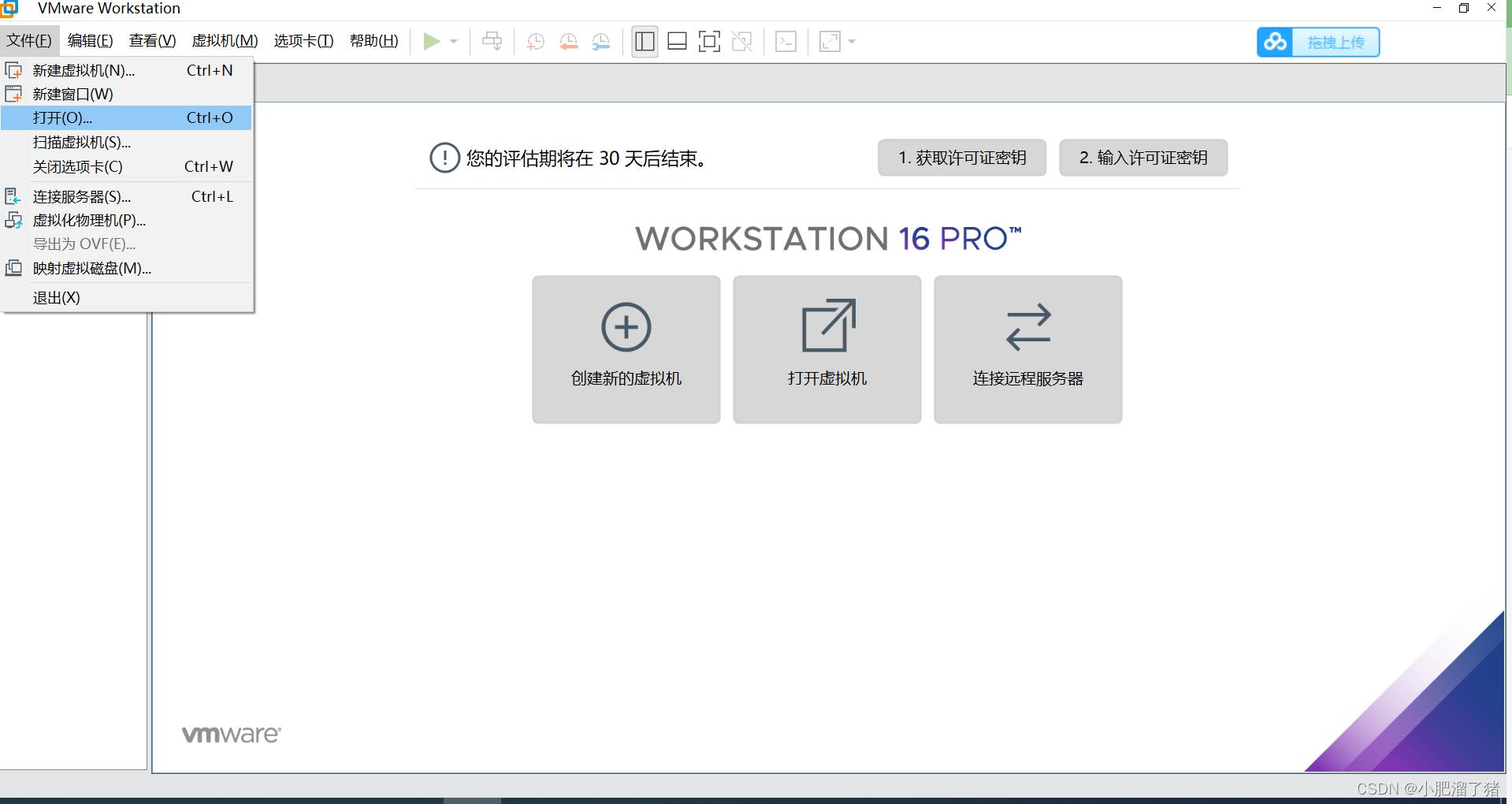

点击左上角的文件选择打开

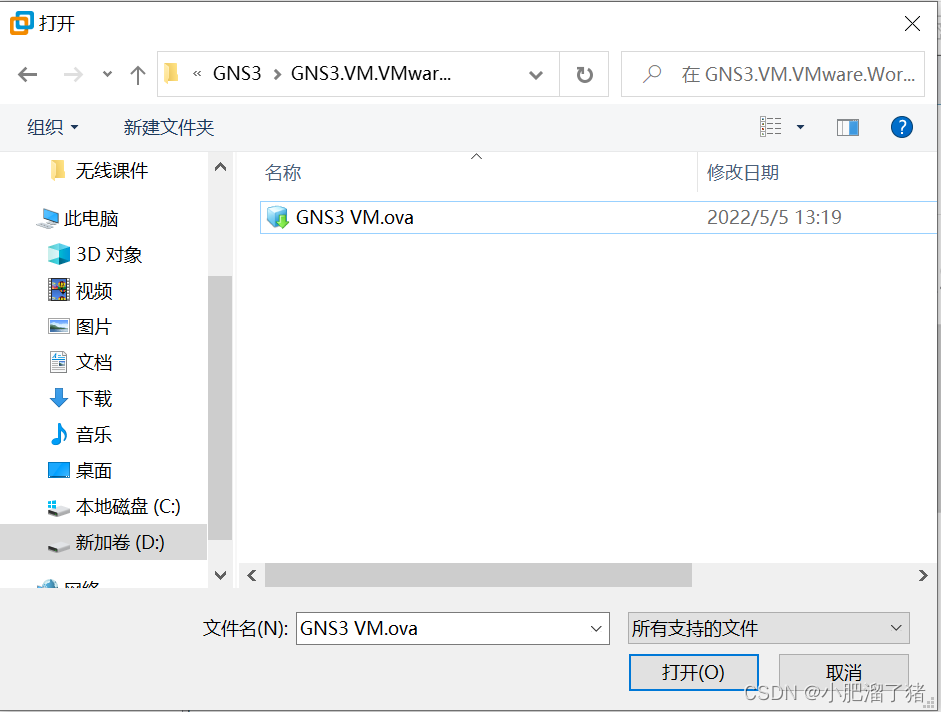

找到下载的虚拟机镜像点击打开

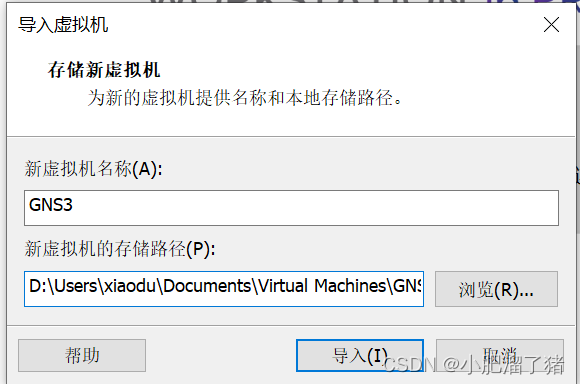

创建名称何路径选择，点击导入

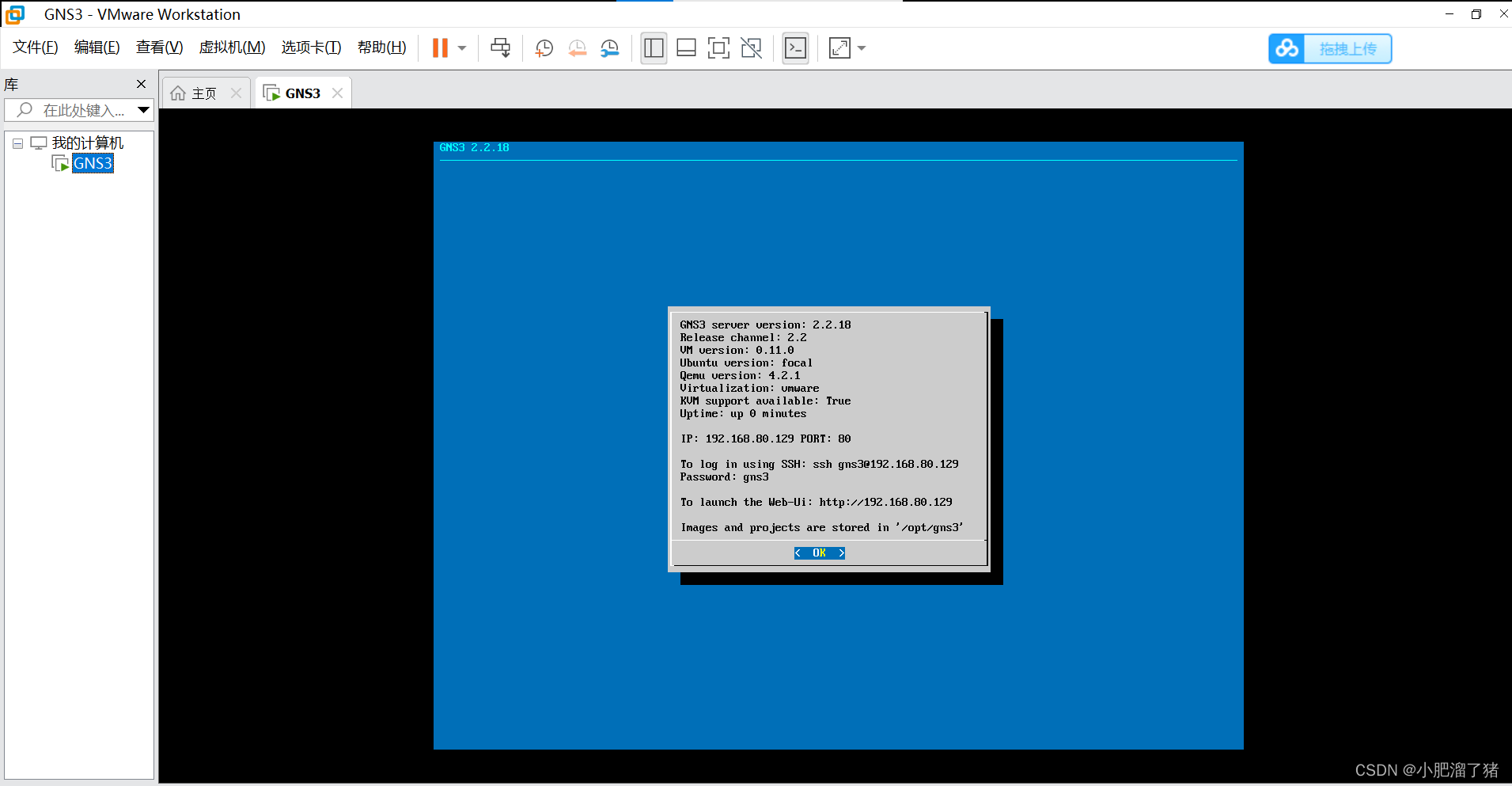

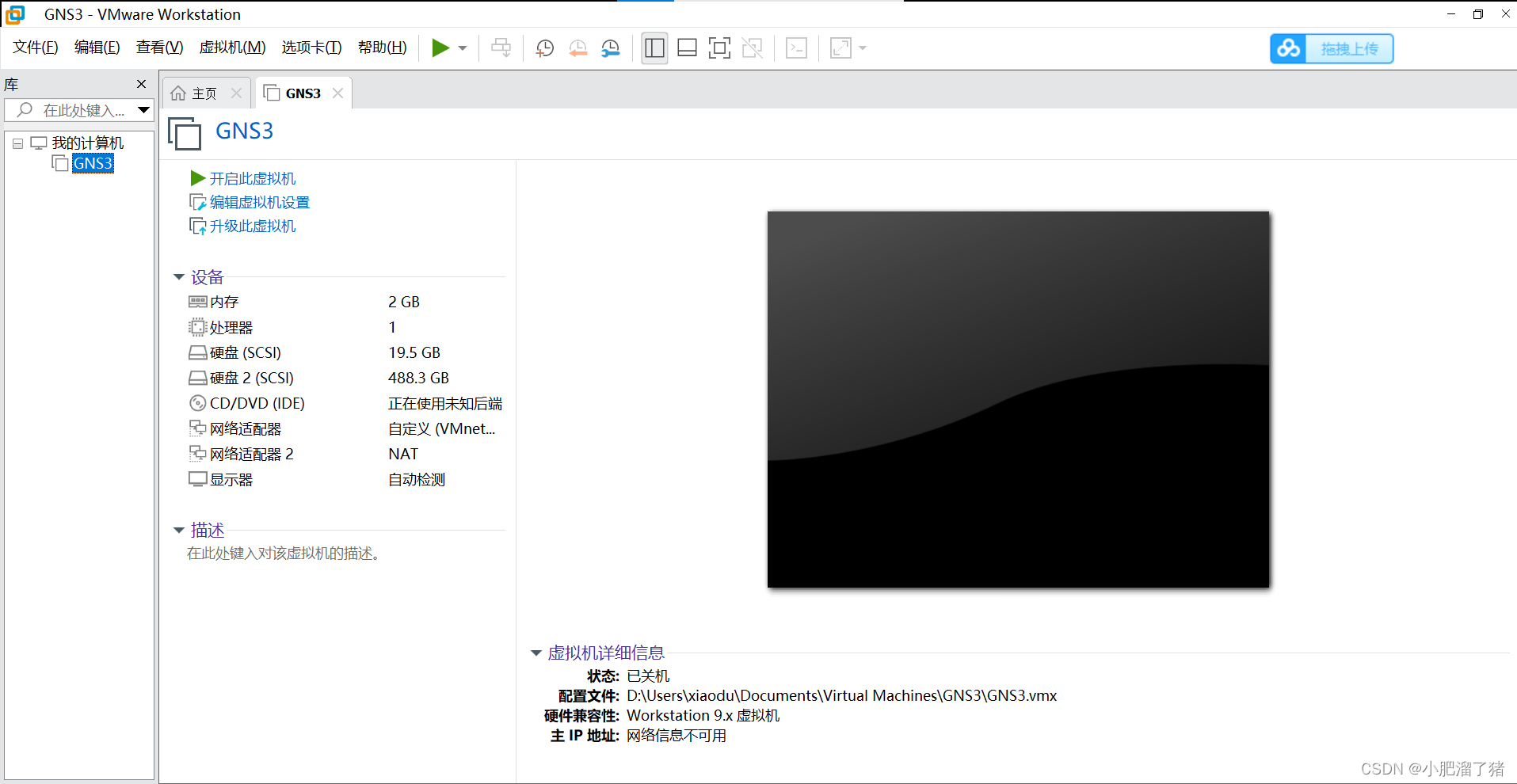

导入完成后可以看到 左面有一个刚创建好的虚拟机这里可以点击开启此虚拟机
这里虚拟机就导入完成了
下面配置GNS3软件
点击左上角Edit→Preferences

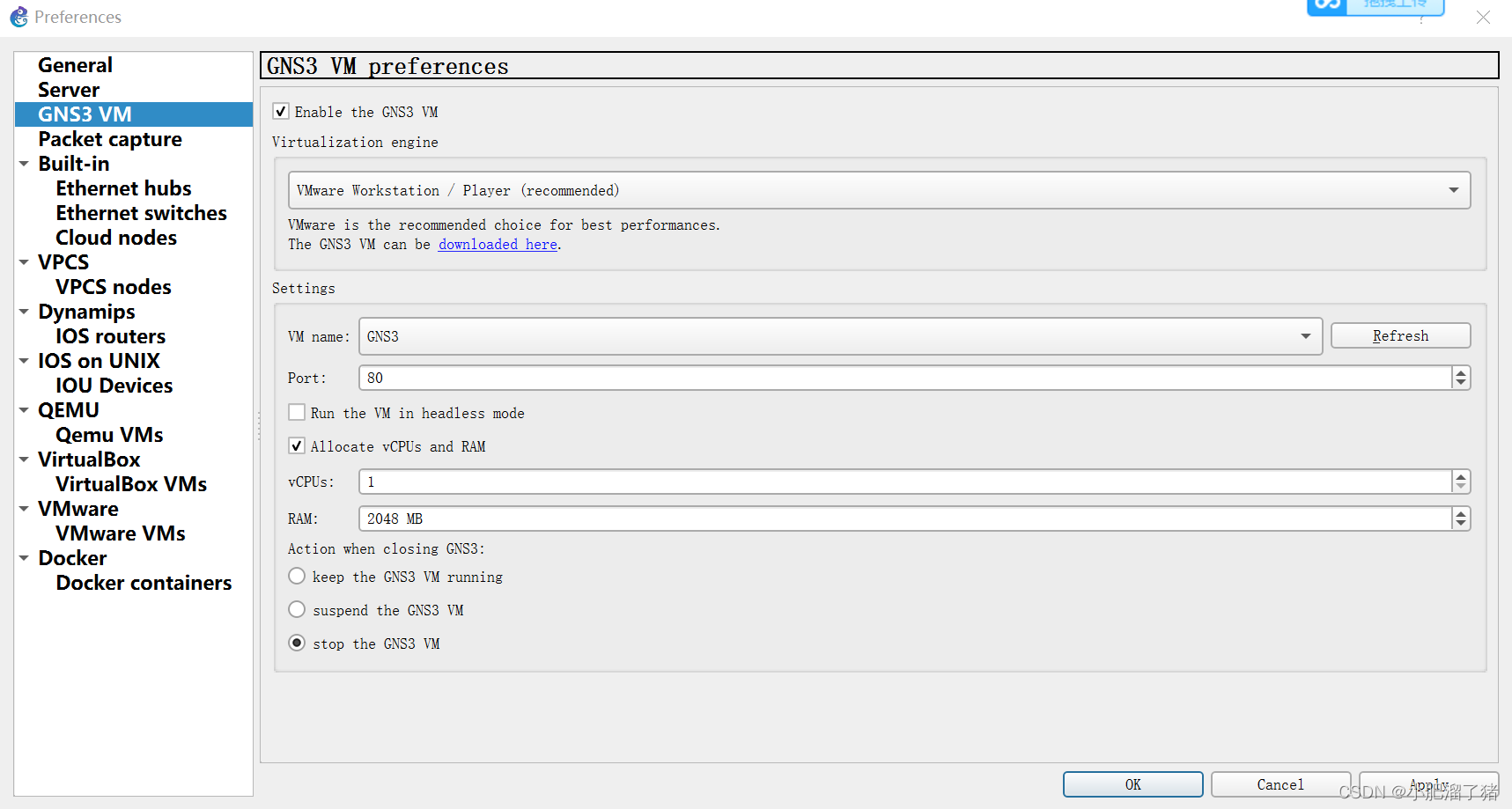

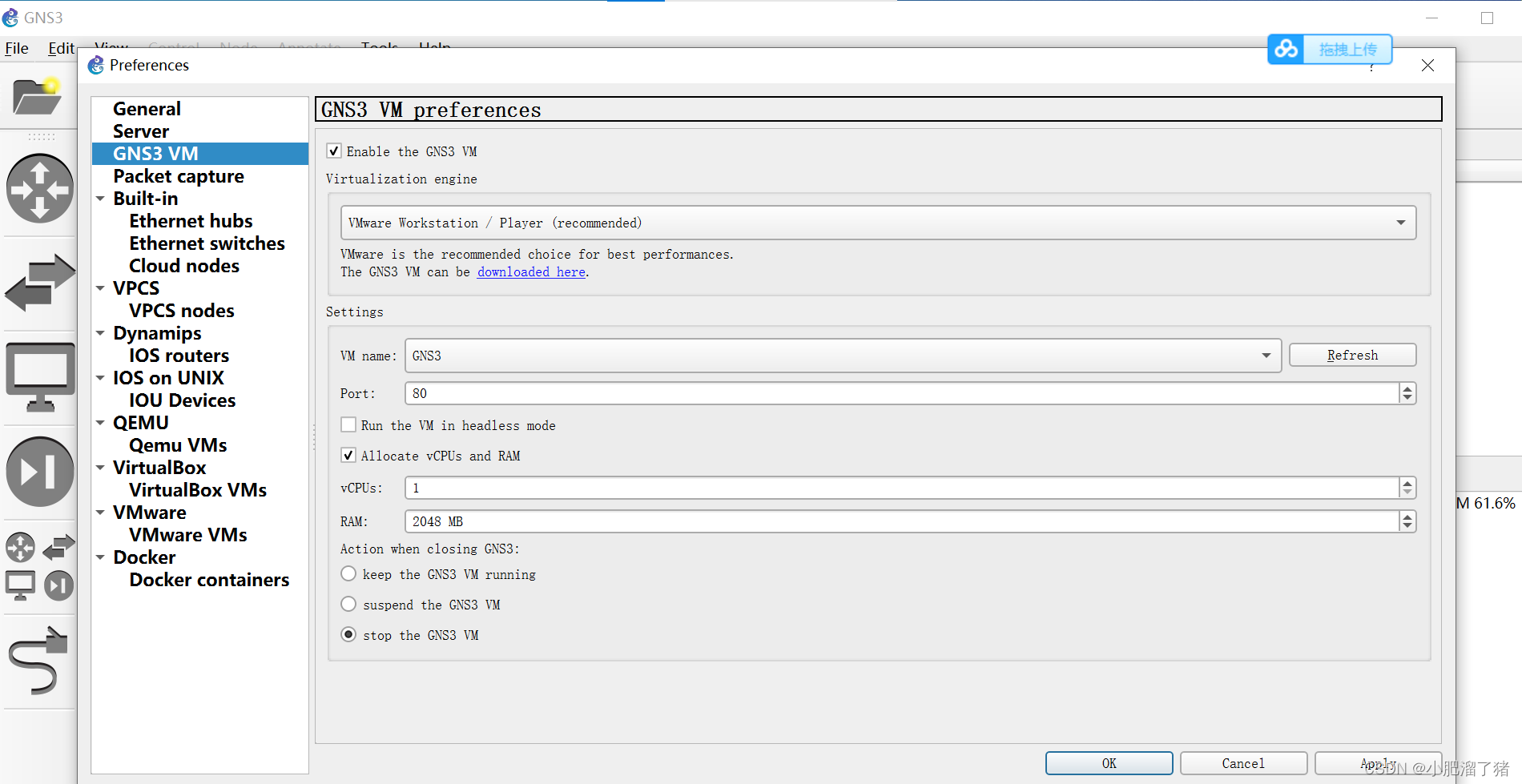

选择GNS3 VM 右面将Enable the GNS3 VM勾选上

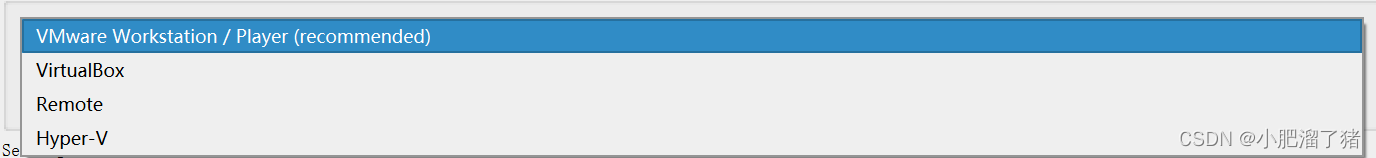

下面倒三角选择VMware Workstation / player
根据自己情况进行调节，完成后点击ok
查看VM名称是否跟虚拟机名称一样，点击OK创建完成

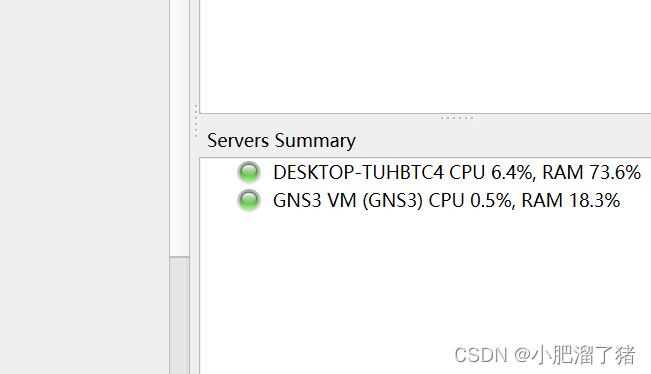

右面可以看到多了一个虚拟机的使用情况
下面导入IOU文件到虚拟机
点击左上角Edit→Preferences

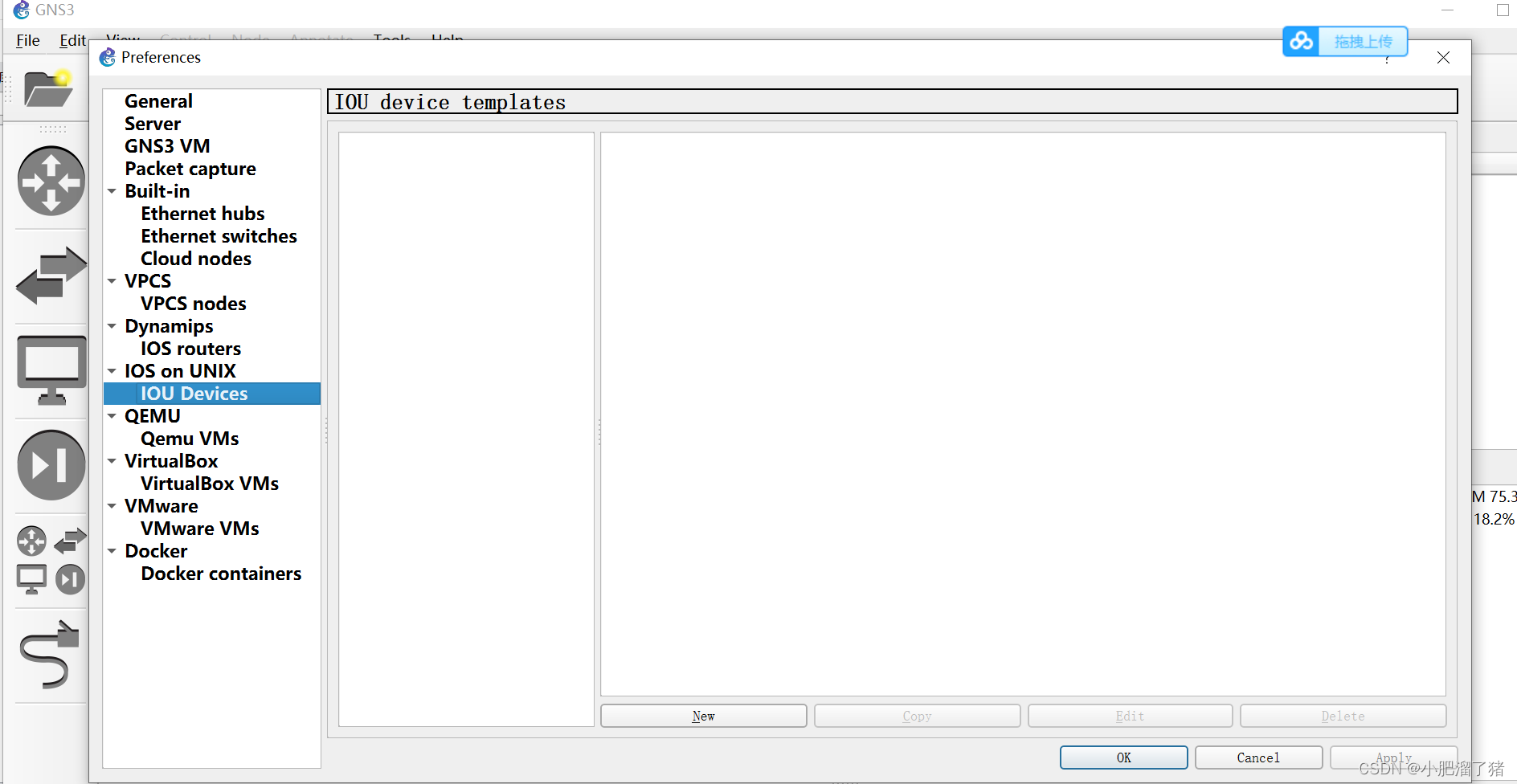

选择IOU Devices 右面点击New

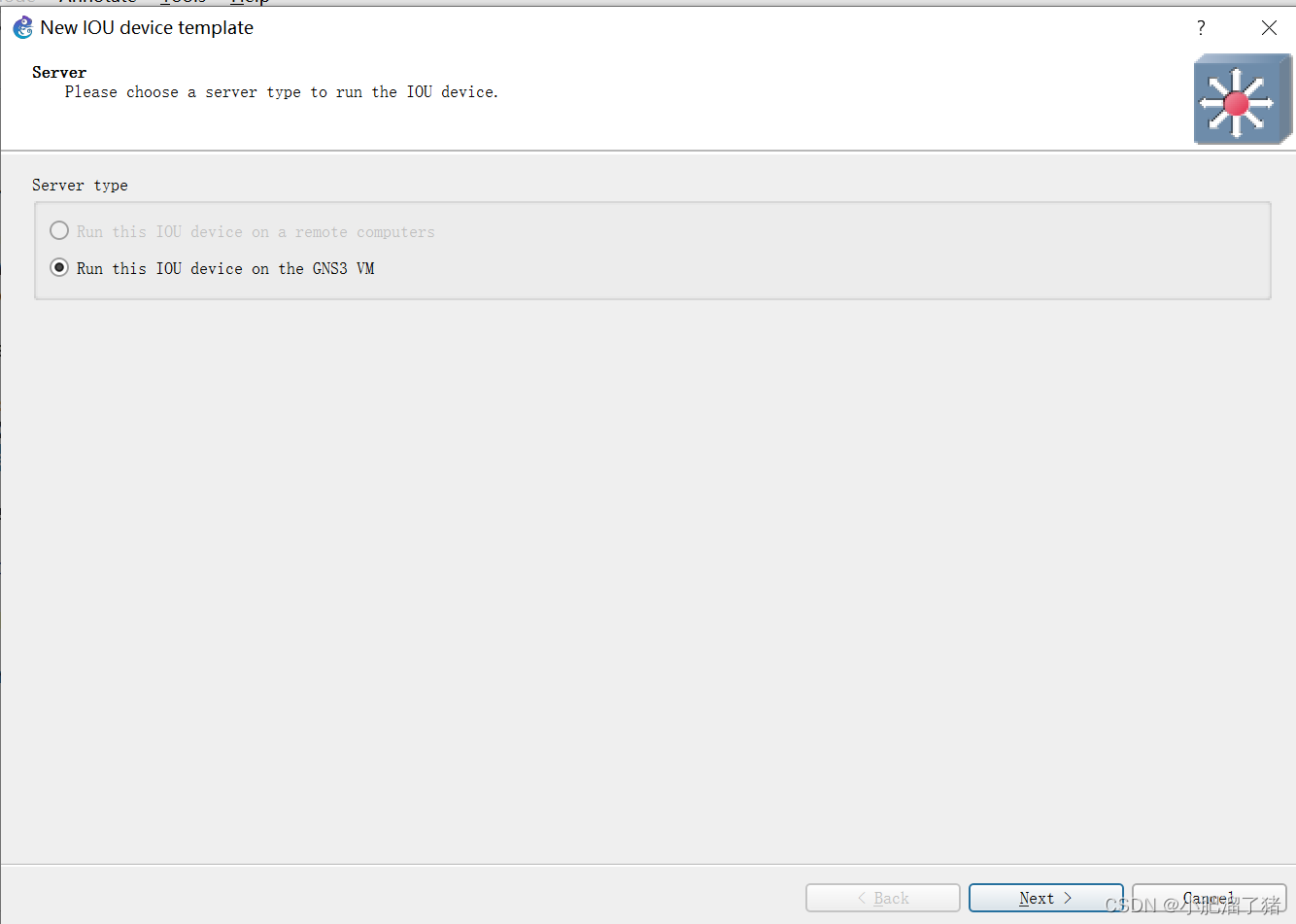

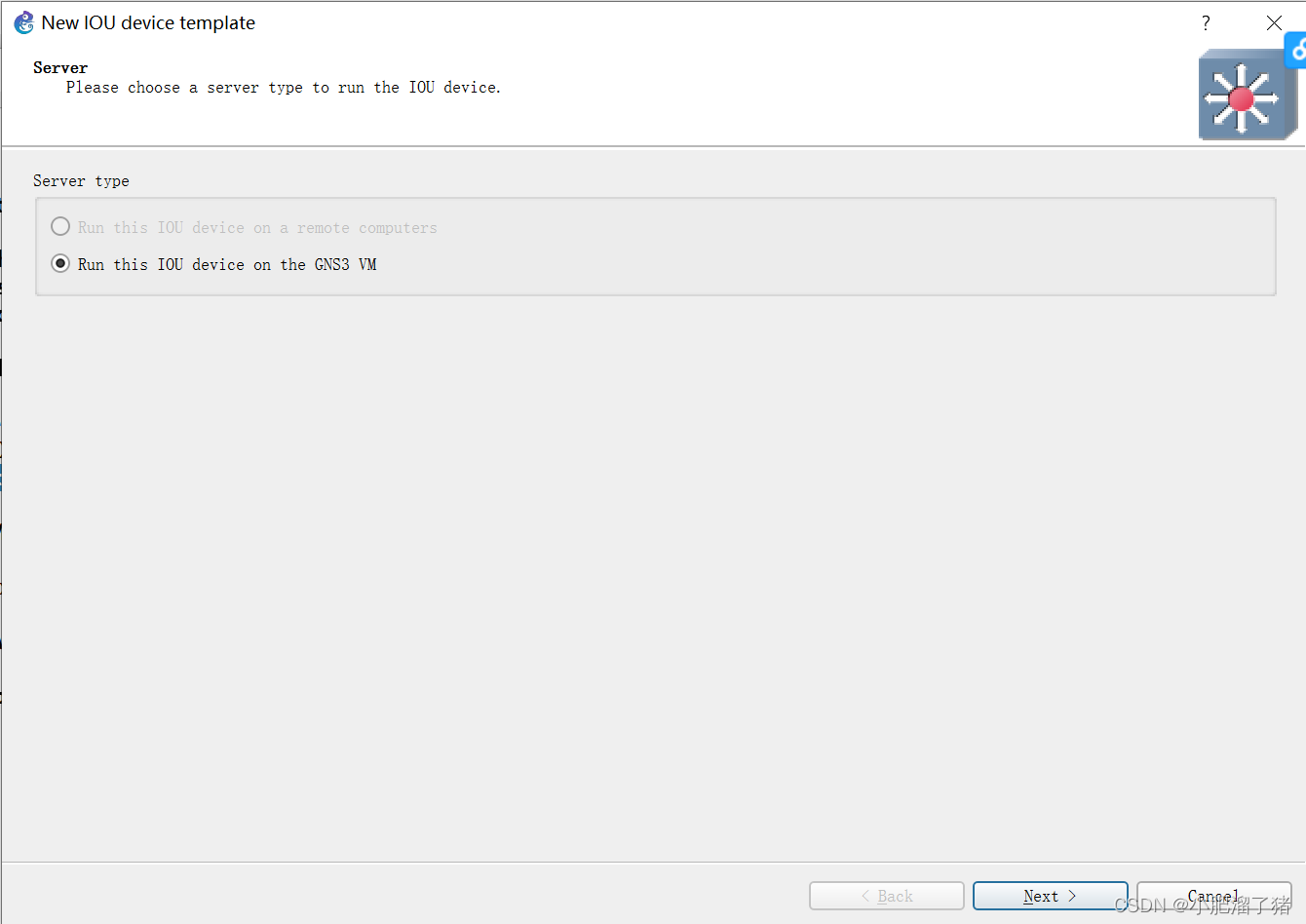

点击Next

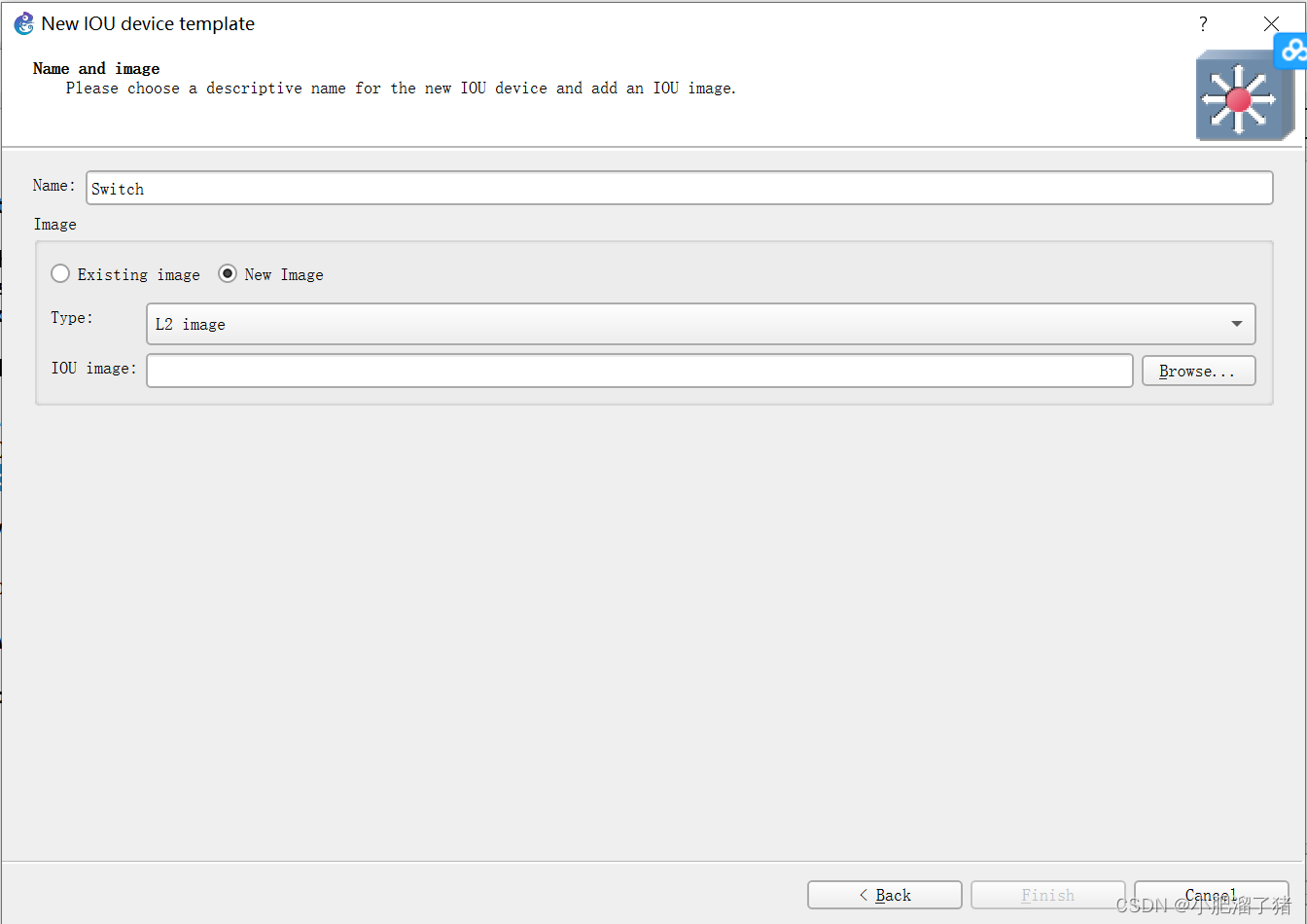

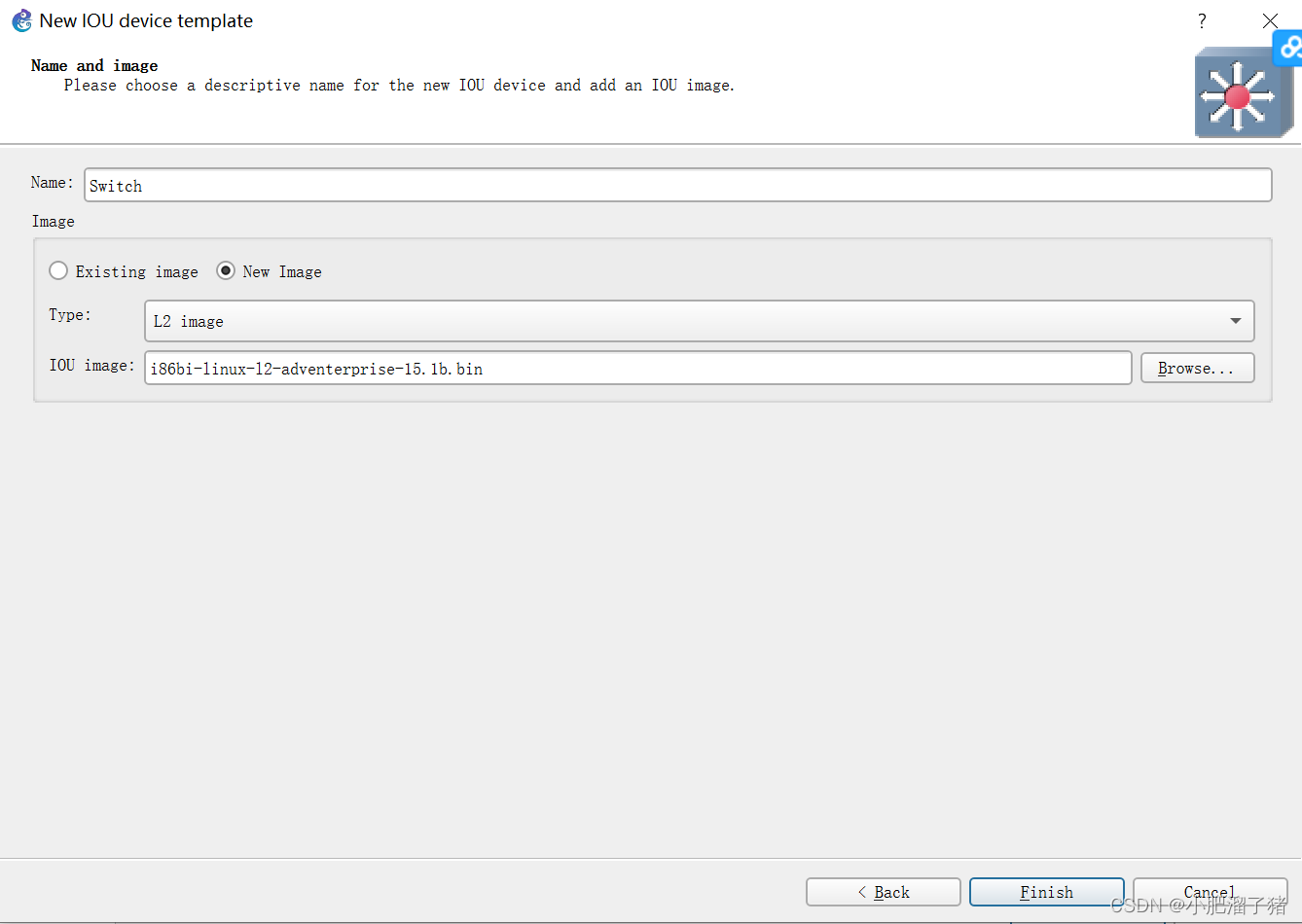

名称自定义，点击Browse导入文件

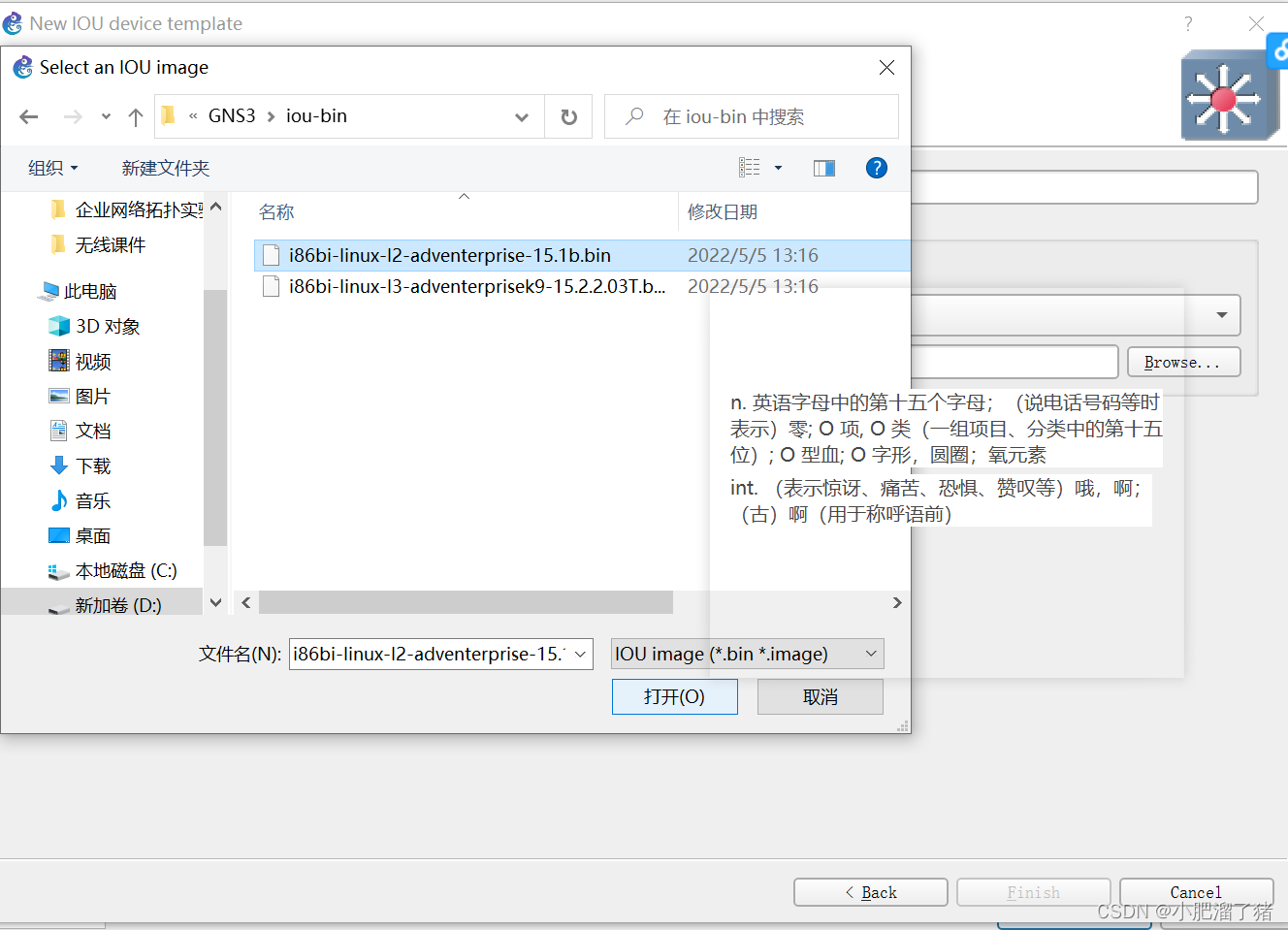

这里选择i86bi-linux-l2-adventerprise-15.1b.bin点击打开
点击Finish

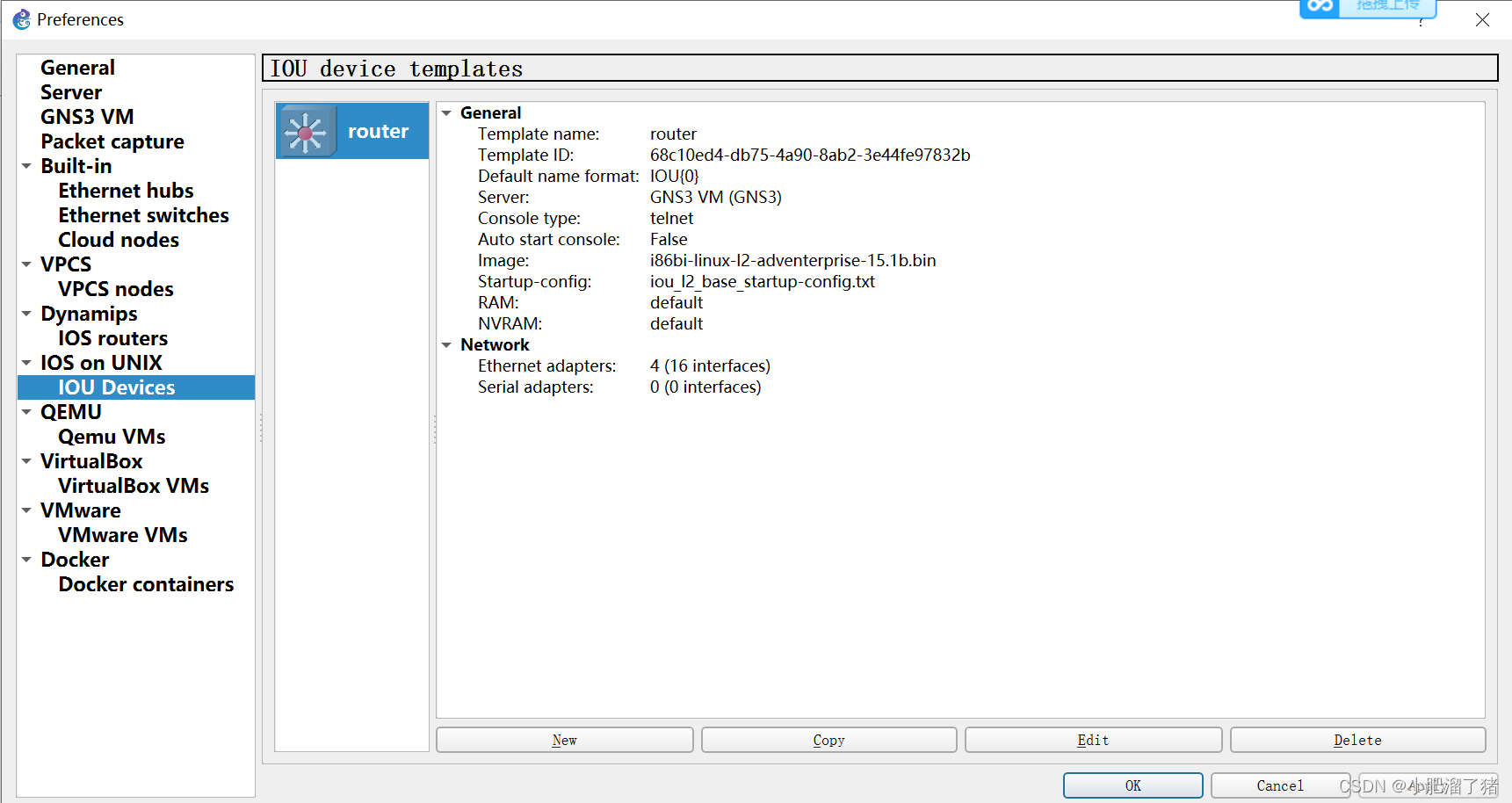

这里交换机就创建好了
下面添加路由器
点击New
点击Next

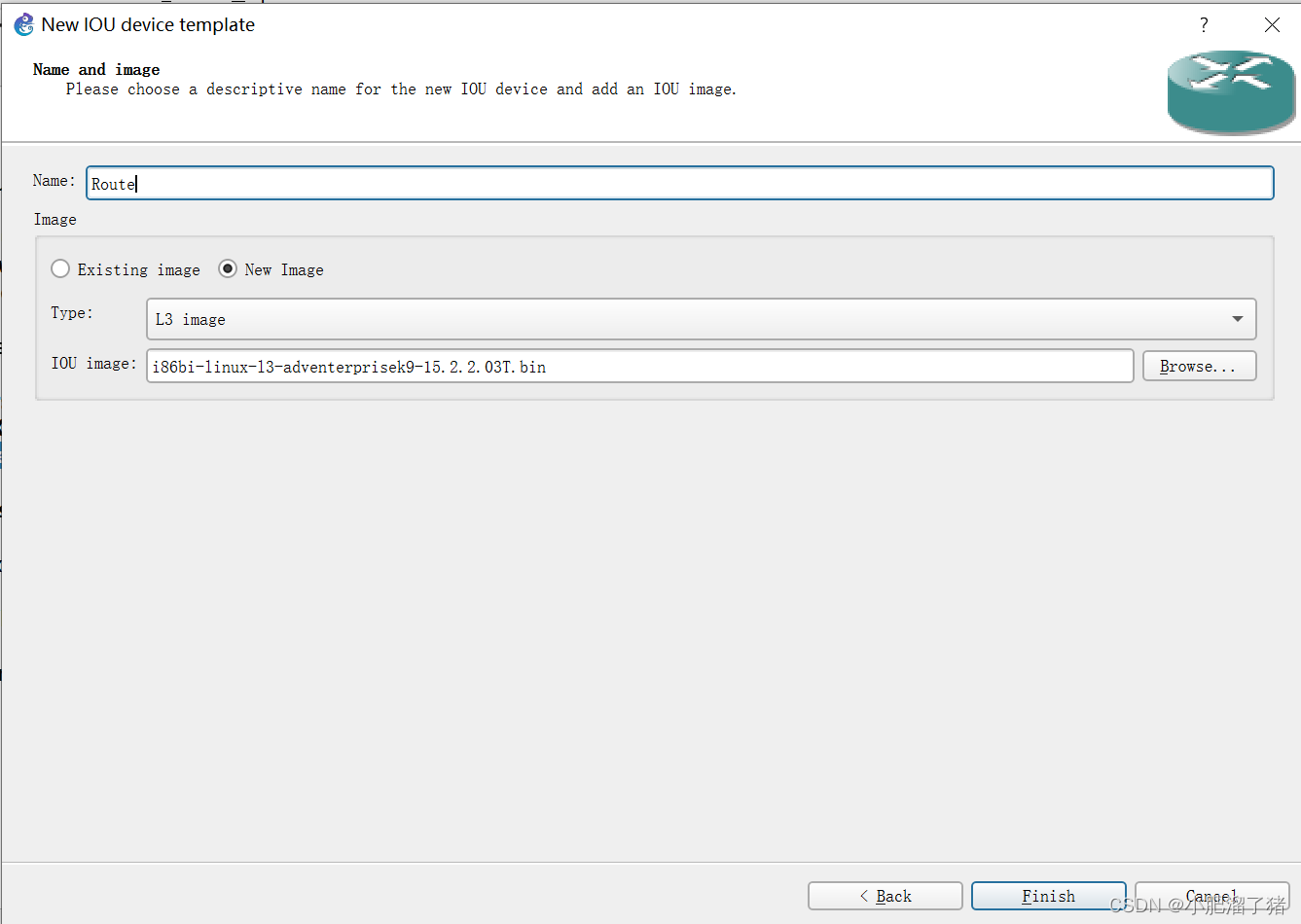

名称自定义，点击New Image，Type类型选择L3 image，点击Browse

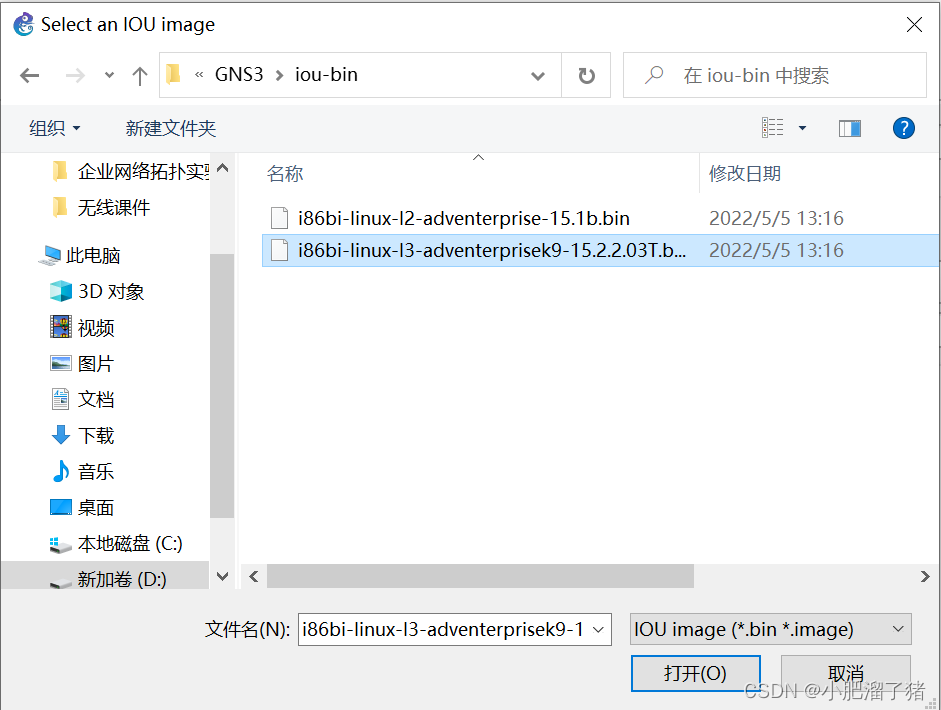

选择：i86bi-linux-l3-adventerprisek9-15.2.2.03T.bin
点击打开
点击Finish

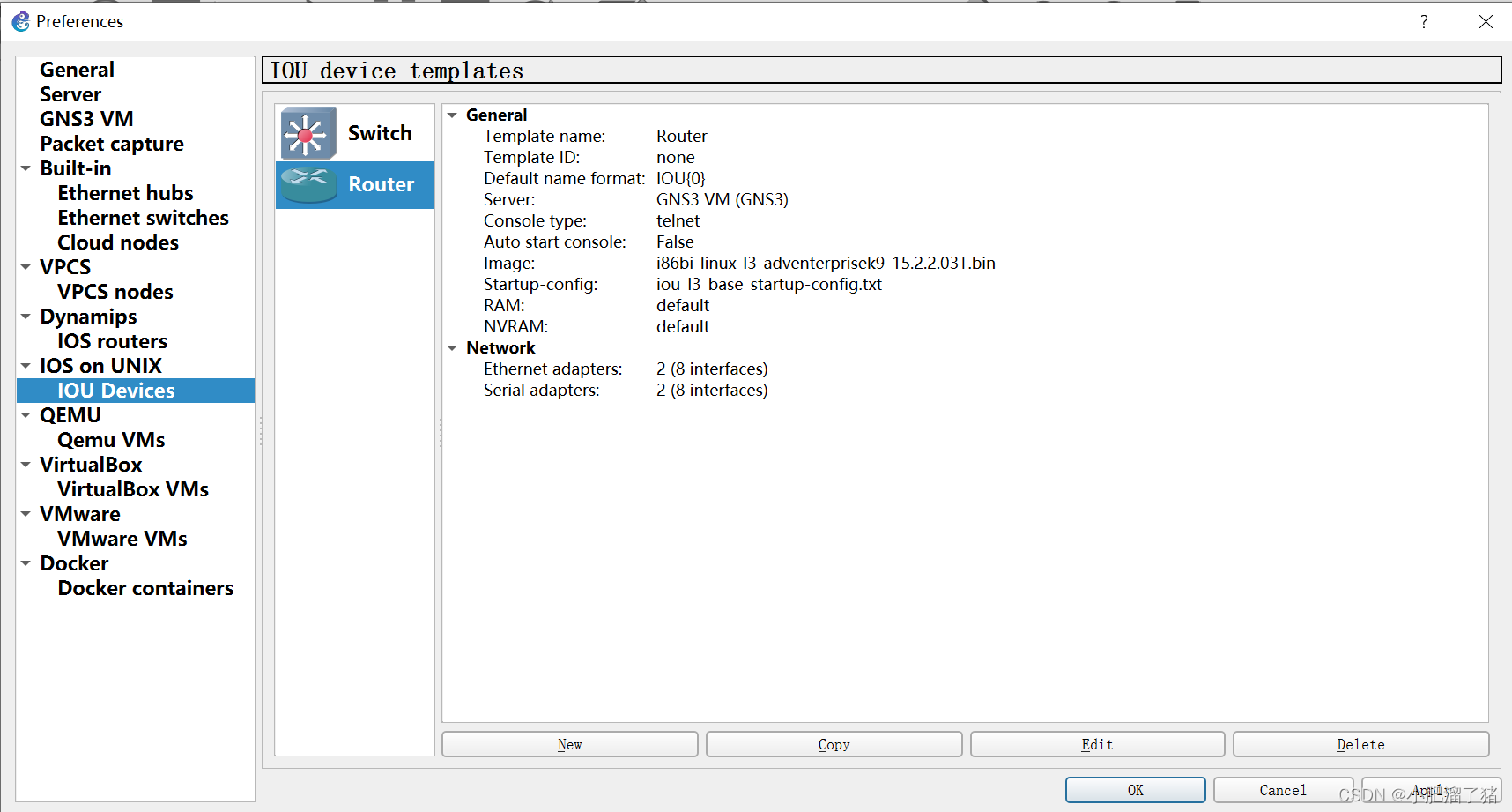

添加完成
下面测试IOU

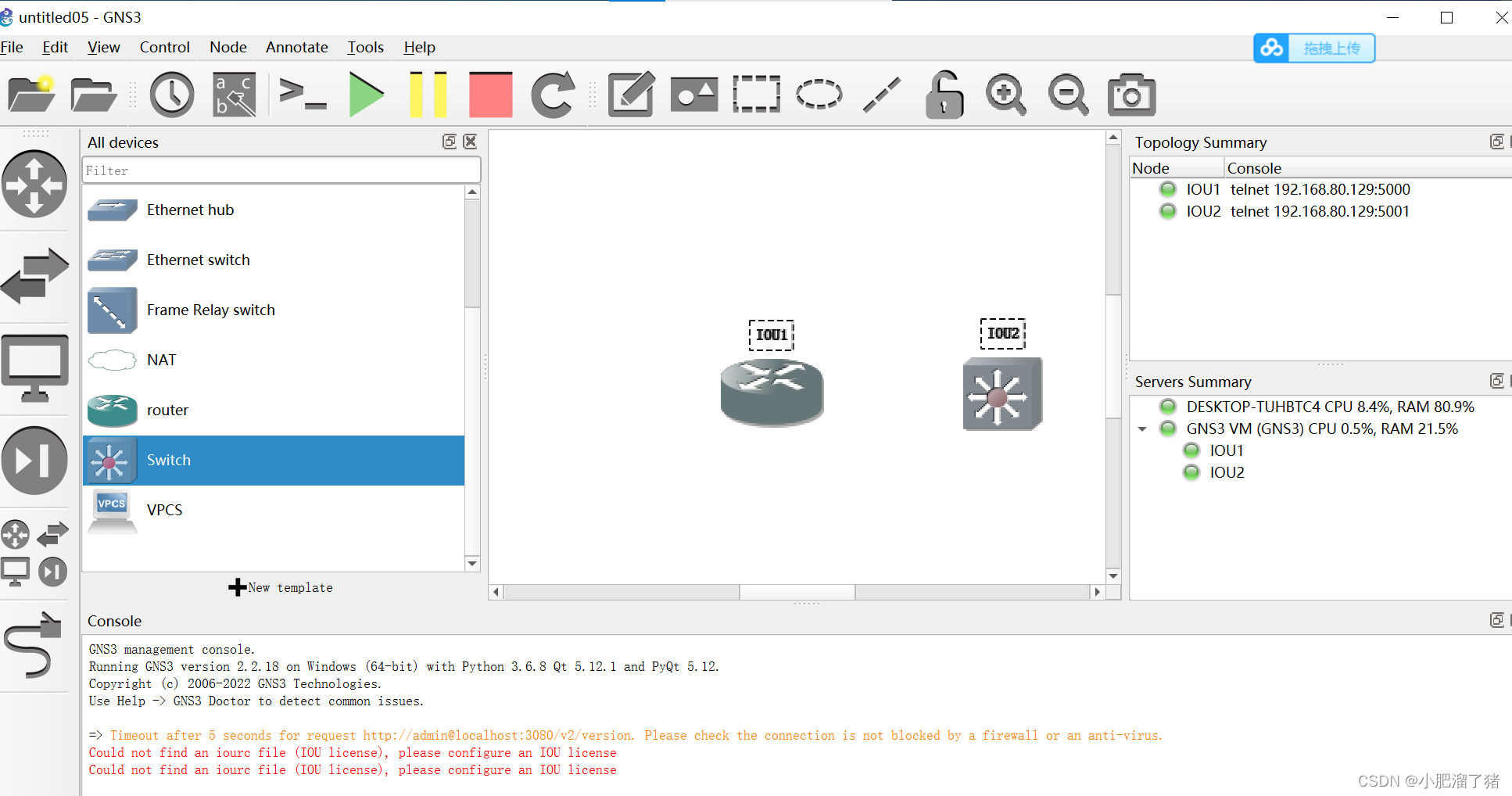

这里可以看到刚才添加的两个设备
这里是打不开的，需要IOU的序列号

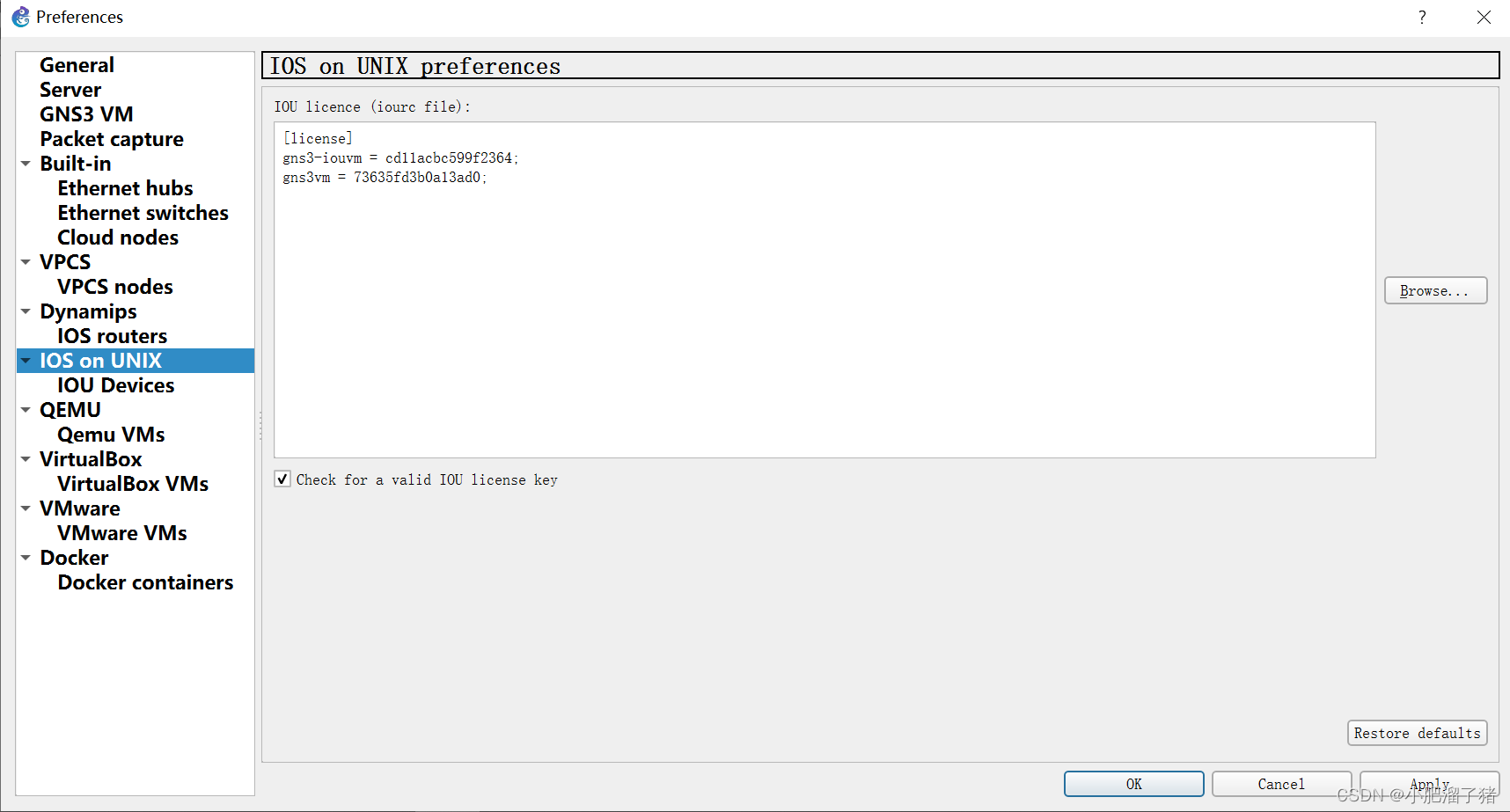

我们选择IOS on UNIX
点击右侧的Browse

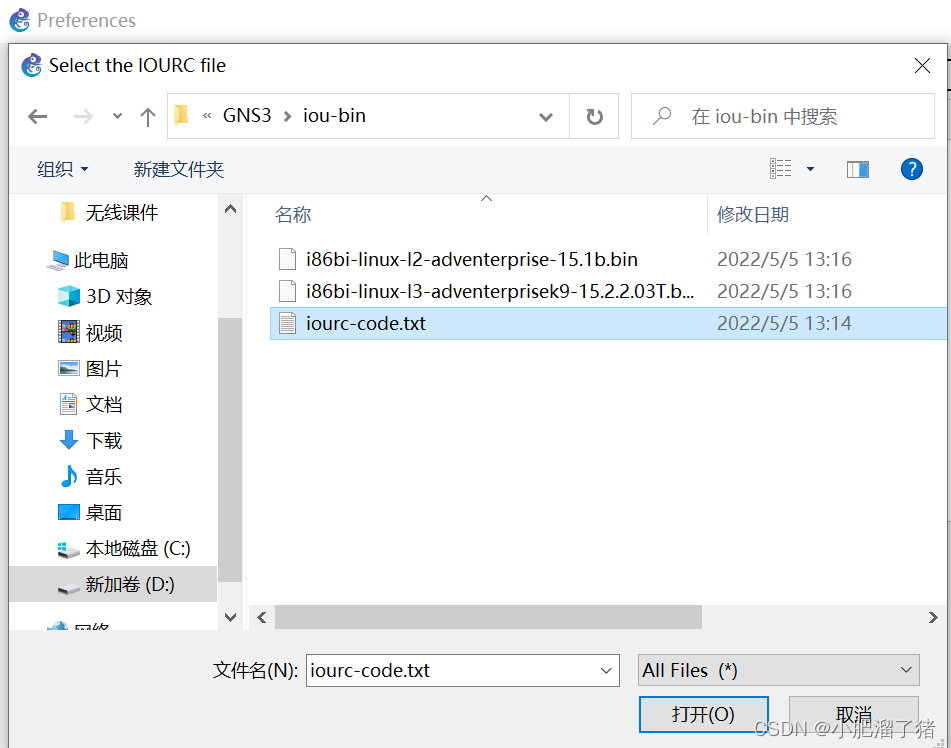

选择IOU文件夹下的iourc-code.txt
点击OK，打开设备

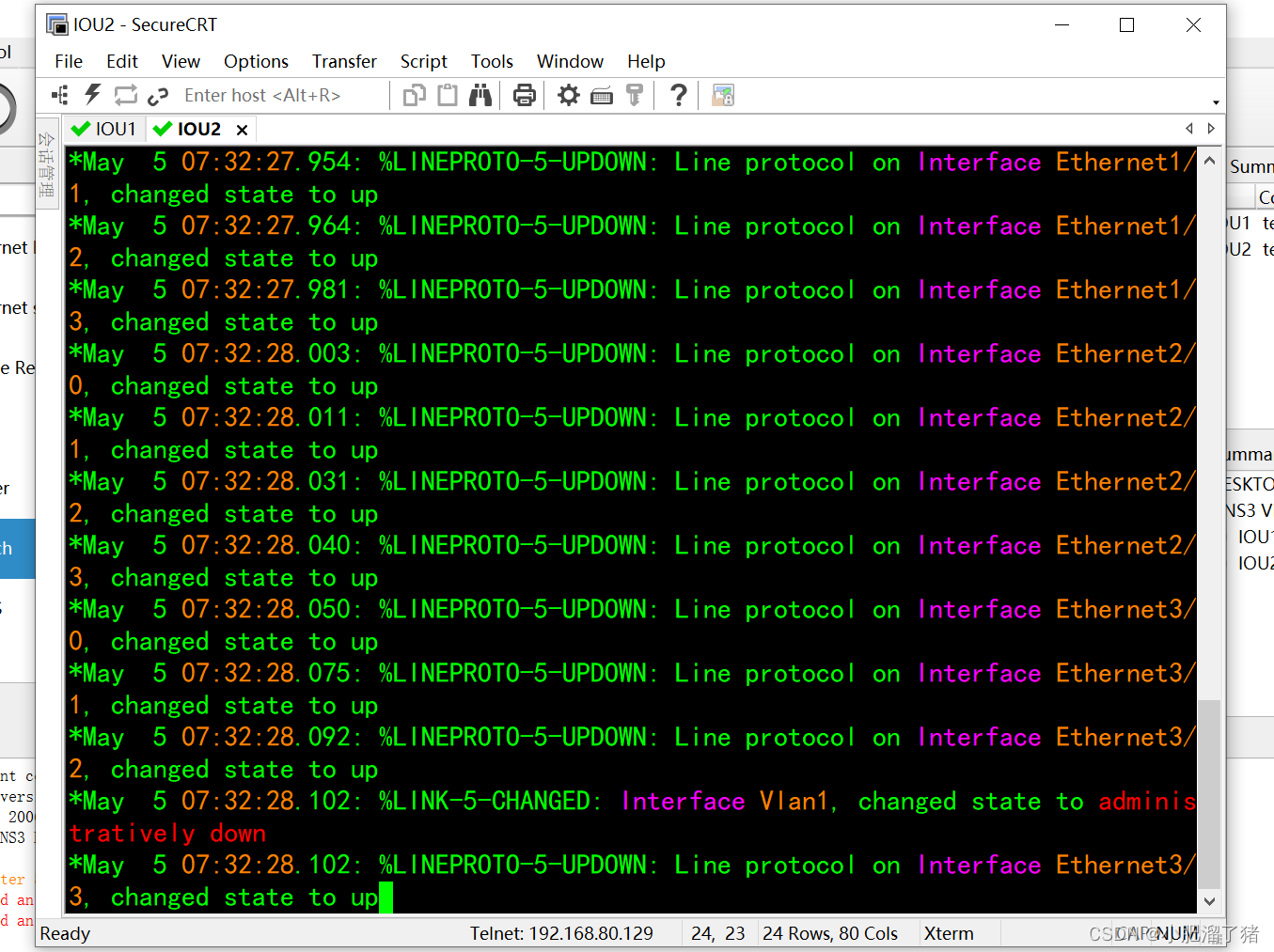

双击设备，这里可以看到就设置完成了
IOU这个安装到虚拟机为了减少本机的利用资源，以上就是GNS3全部安装教程
如果有帮助请帮忙点点赞，如果有问题请留言
