EPANET界面介绍

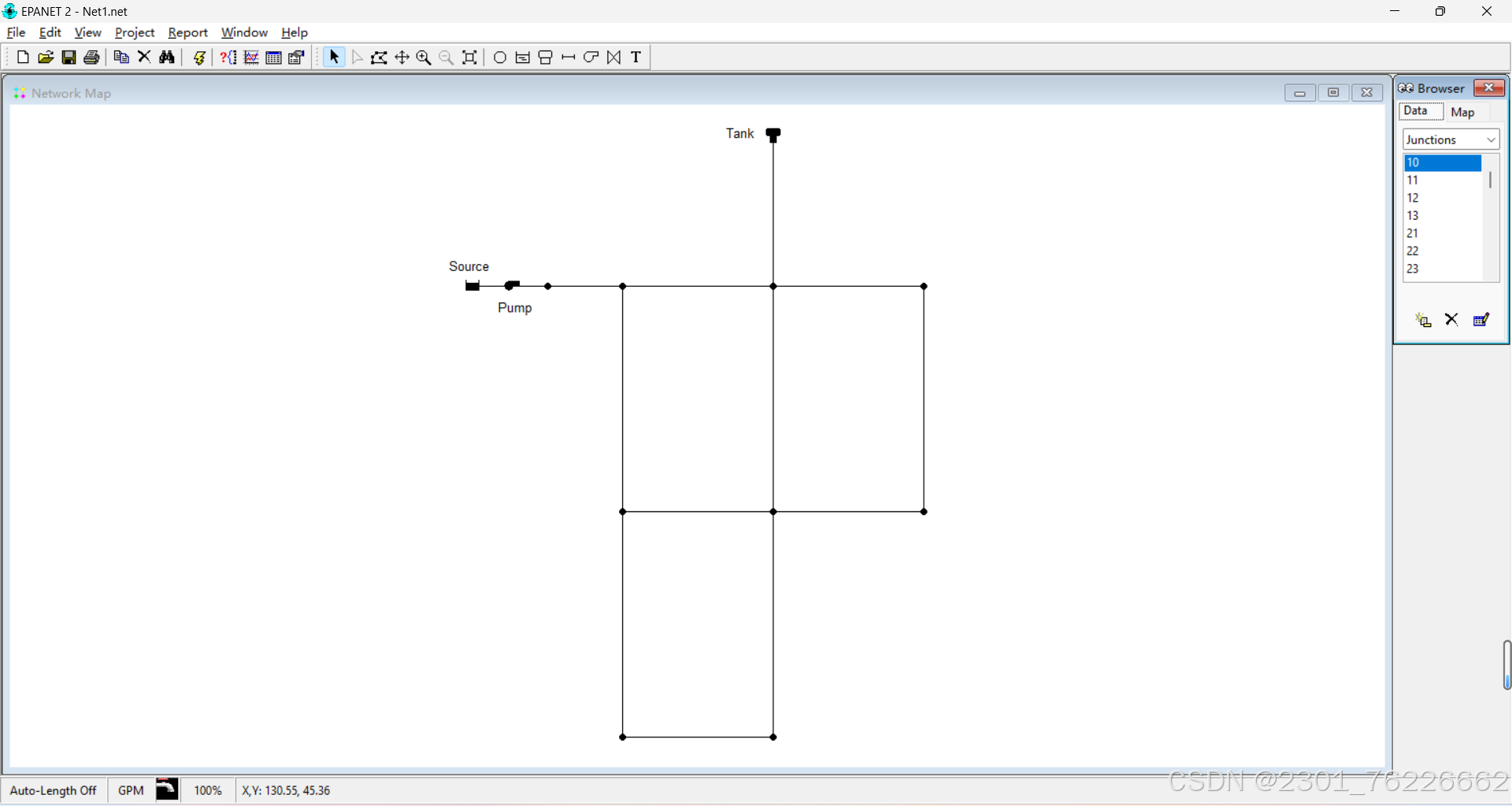

EPANET界面主要由以下几个部分组成：

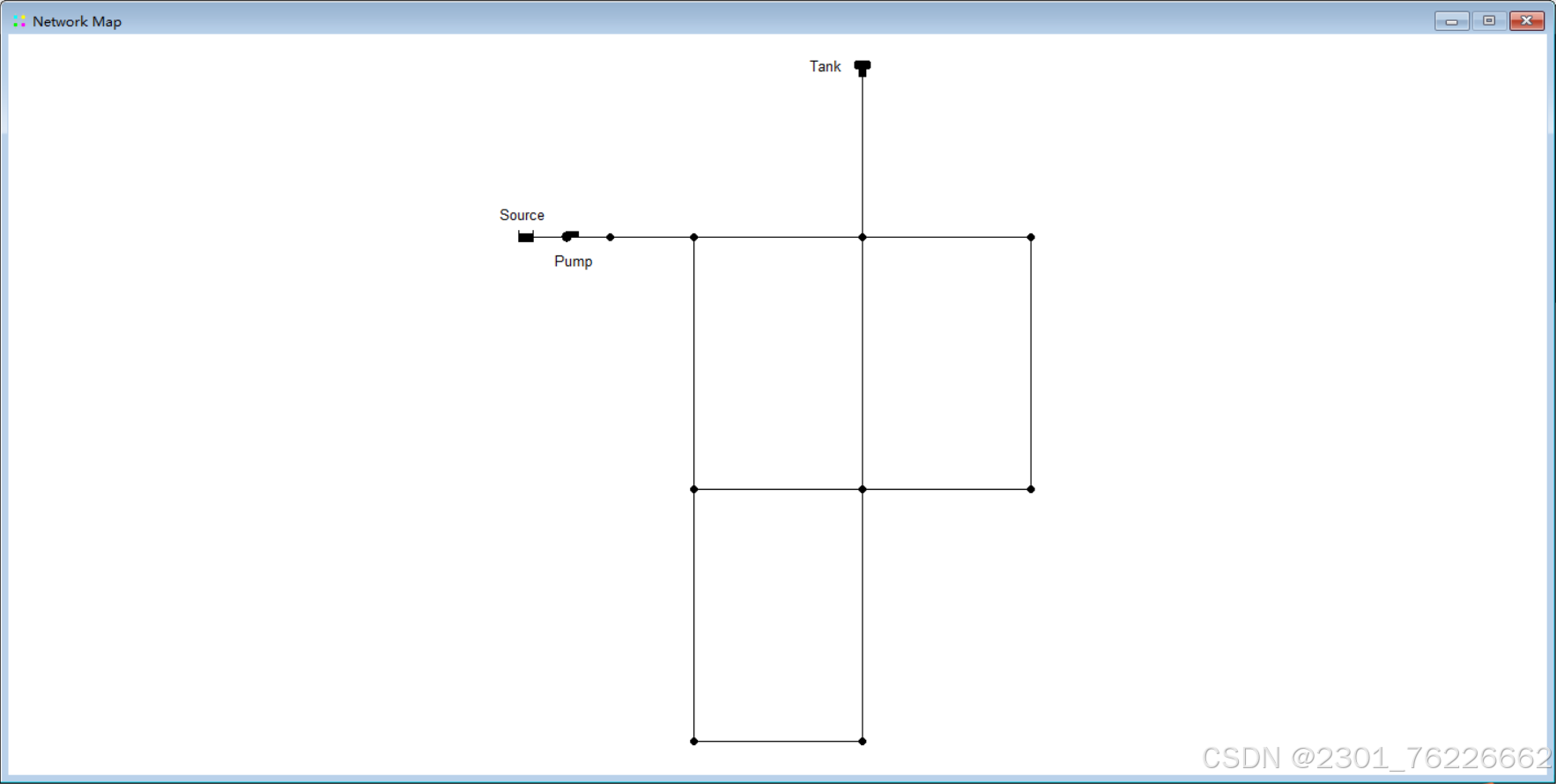

一、管网地图

管网地图是EPANET界面的核心部分，直观地展示了供水管网的布局和结构，用户可以在地图上清晰地看到管道、节点、泵站、水塔等设施的分布情况。执行管网水力/水质计算后，通过颜色和形状的变化，还能了解管网的运行状态，如水压、流量等信息。

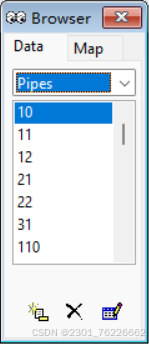

二、浏览器

浏览器位于界面的右侧，主要用于展示和管理管网的各种信息。用户可以通过浏览器查看节点和管道的详细数据，如节点的水压、需求量，管道的长度、直径、流量等。此外，浏览器还方便用户快速定位和选择特定的管网元素进行操作和分析。

图中底下的三个图标分别表示的是：新建元素、删除元素、元素的详细信息。

三、菜单栏和工具栏

菜单栏位于界面的顶部，提供了丰富的操作选项。用户可以通过菜单栏进行文件管理、编辑、视图调整、分析计算、工具使用等操作。

工具栏位于菜单栏下方，提供了常用功能的快捷按钮。菜单栏里比较常用的操作选项被放在了工具栏里。工具栏的设计使得用户能够更加便捷地进行各种操作，提高工作效率。

以下介绍工具栏每个图标的功能。

---

框起来的四个是建立新文件、打开文件、保存文件、打印文件。

---

这三个是复制元素、删除元素、查找元素。

其中查找元素可能用的会比较多，在大规模供水管网中，输入元素的名称可以快速找到它在图中的位置。

---

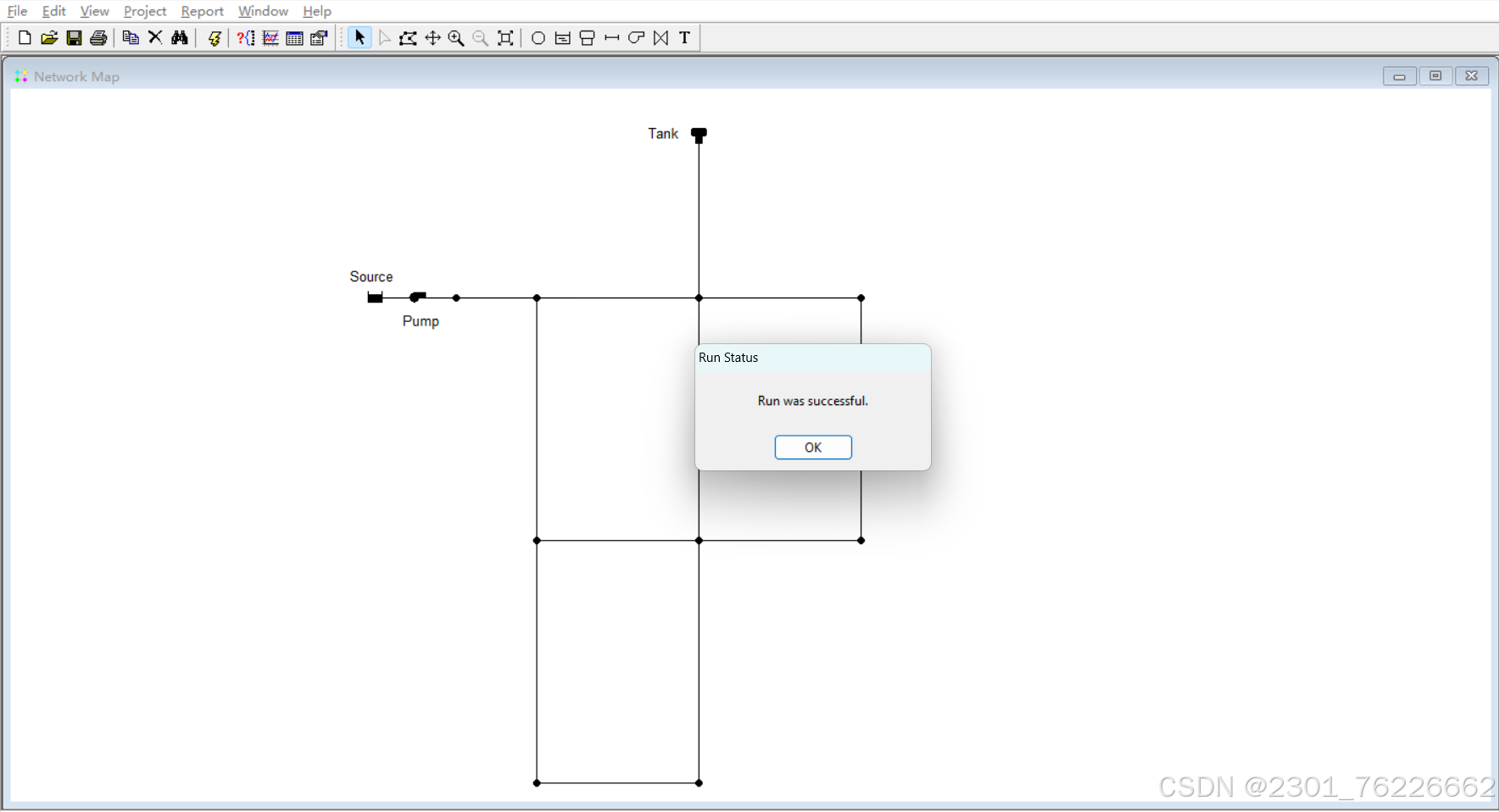

这个“闪电”一样的图标，就是执行管网水力计算。EPANET自动帮助我们完成一系列的计算。计算成功的时候，会弹出运行成功的窗口。

---

这四个分别是筛选、图展示、表展示、地图设置。

我们可以使用筛选，获得满足我们设置条件的元素。

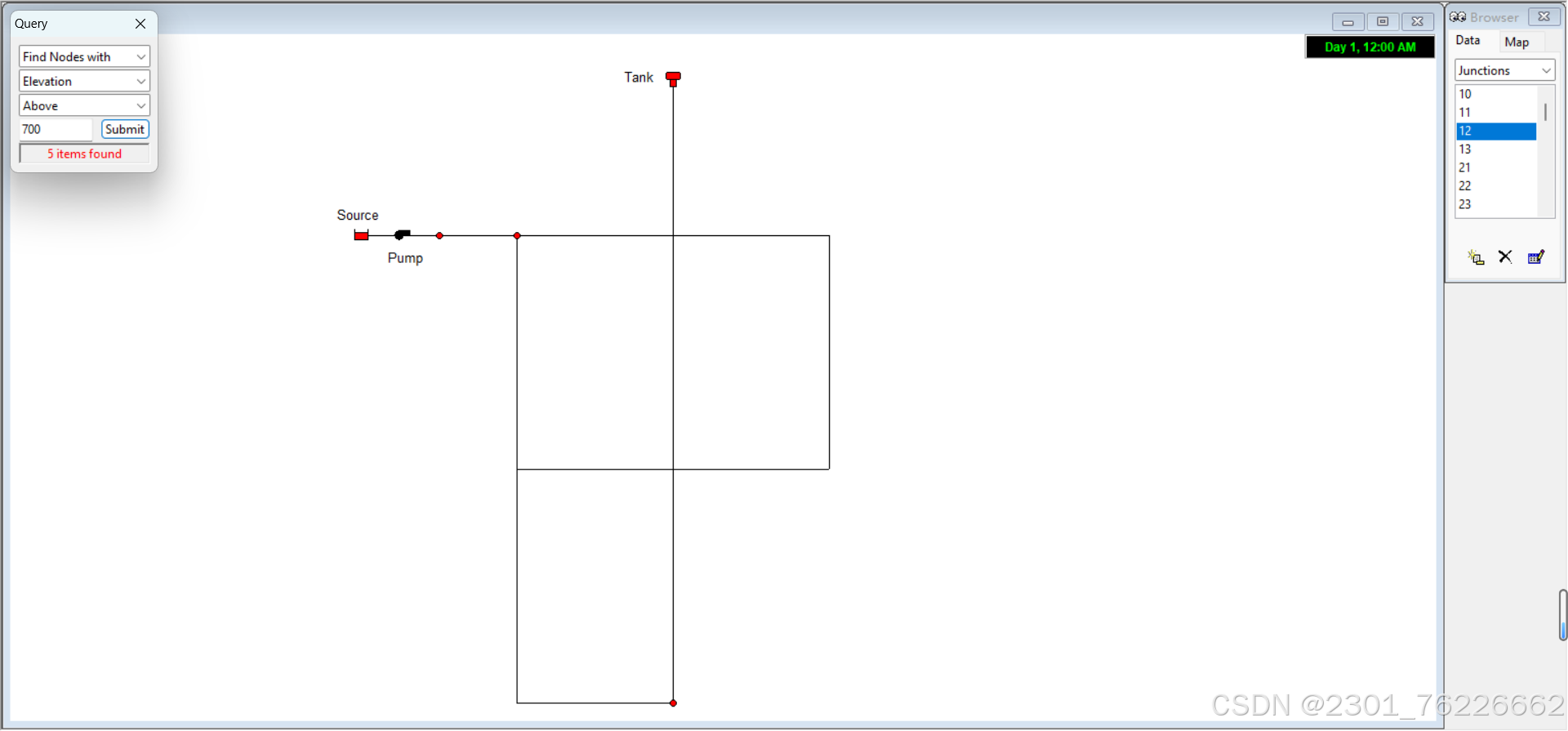

例如，下图是筛选出节点高程大于700m的节点。

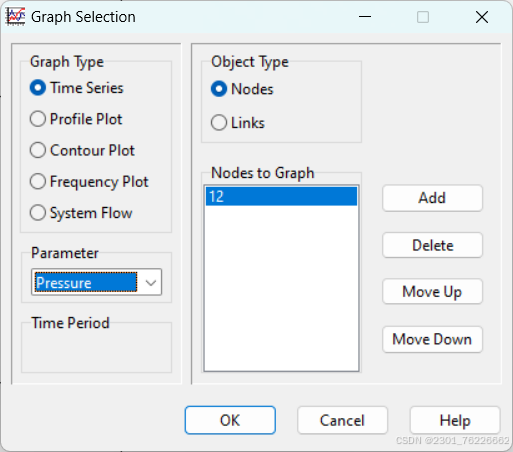

我们可以使用图展示，获取某个元素的具体信息。

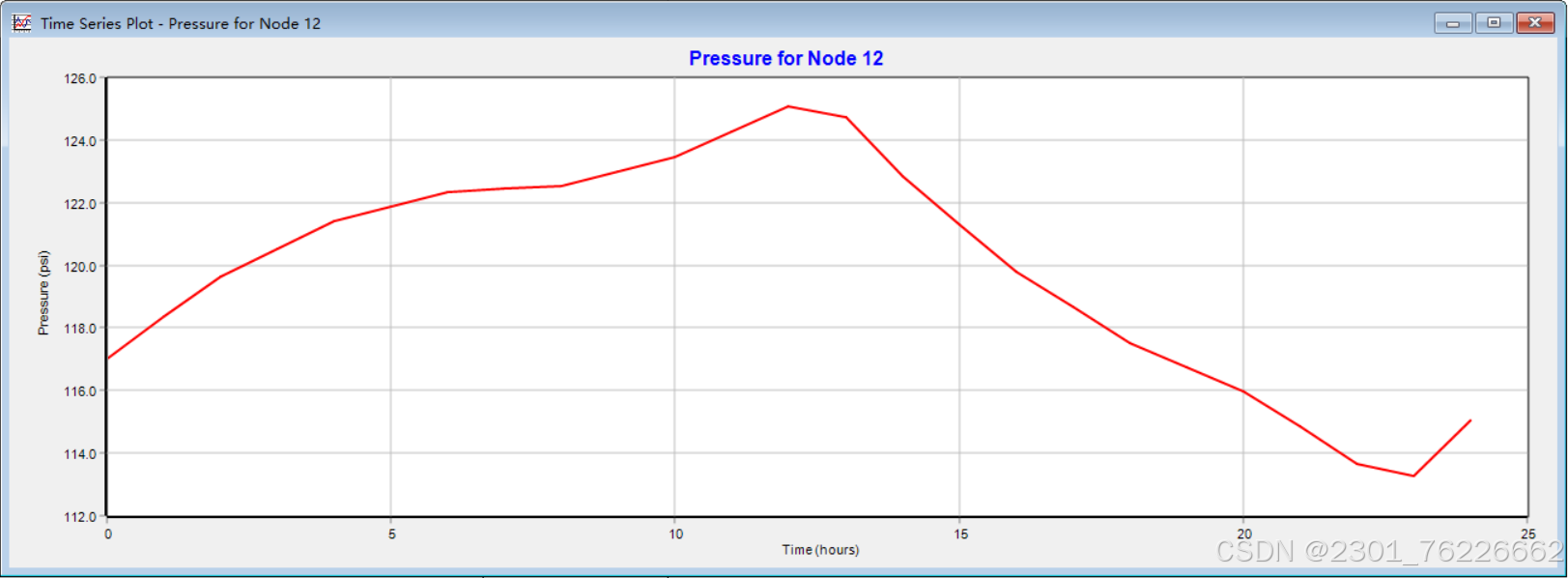

例如，下图展示的是节点12的一天的压力变化曲线。

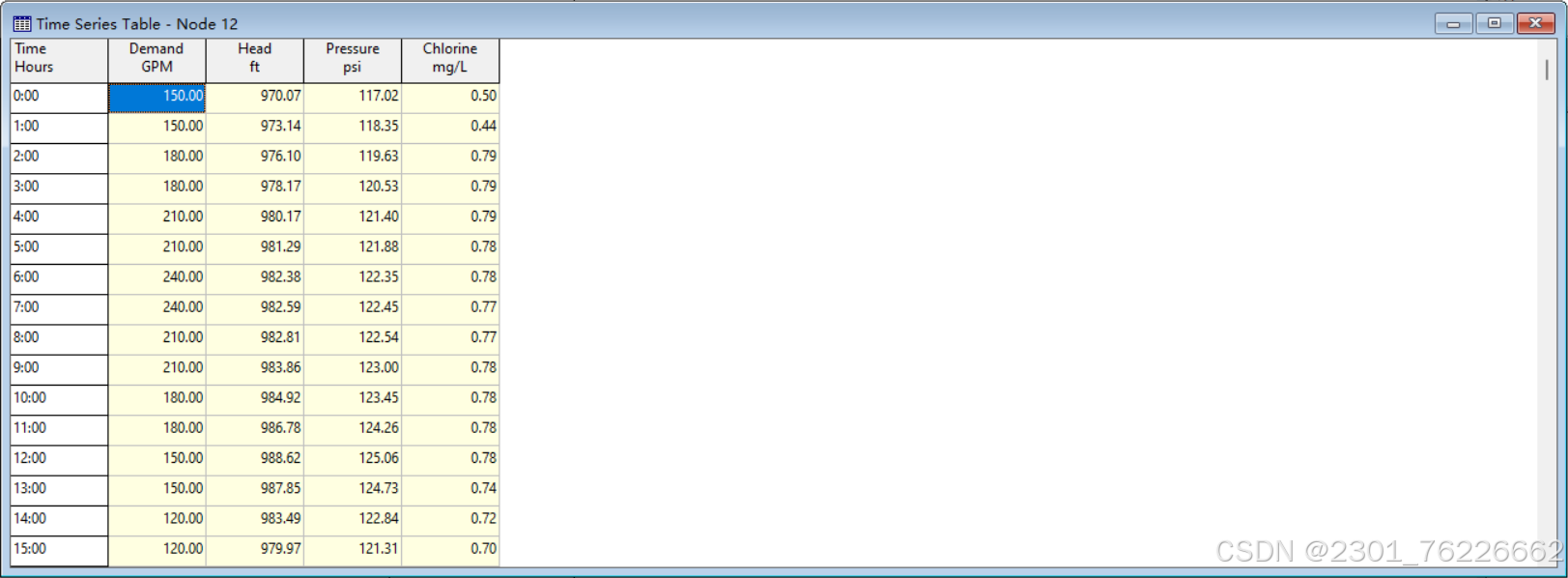

同样，我们可以使用表展示，获取某个元素的具体信息。表可以提供具体的数据。

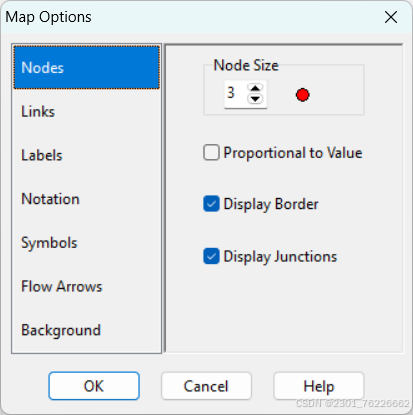

我们使用地图设置可以调整管网地图的呈现方式。包括节点大小、管线粗细、水流方向、展示颜色等等。

---

这几个是跟界面操作有关的。第一个黑色光标是我们默认使用的，可以点击管网地图中的任一元素进行查看。（第二个不太清楚，没有用过）。后面几个是界面区域选择，移动界面、放大、缩小、还原界面。平时用的也比较少。

---

这几个就是用来绘制管网的工具。依次是：节点、水池、水箱、管线、泵、阀门和文本。

四、状态栏

状态栏位于界面的左下角，显示了当前操作的状态信息和提示信息。一般需要注意的是红色框框起来的内容，它是流量单位。不同的单位设置会得到不同的计算结果。

以上介绍了EPANET界面和部分功能的使用方式。如果需要详细的功能介绍，可在下方网址中进行查阅。

4. EPANET’s Workspace — EPANET 2.2 documentationhttps://epanet22.readthedocs.io/en/latest/4_EPANET_workspace.htmlhttps://epanet22.readthedocs.io/en/latest/4_EPANET_workspace.html
