一、简介

RocketMQ是一个分布式消息中间件，阿里内部使用的版本叫MetaQ。主要用于分布式系统的解耦、异步处理、削峰填谷。

数据同步，比如mysql binlog同步，cache主从同步。
电商交易订单下发，广告归因计费，商品，会员变更消息下发，金融理财等。
IM实时消息，如来往、钉钉消息总线。

本文参考提炼了两篇官方文档的部分内容，借用了部分图片：

一文总结 MetaQ/RocketMQ 原理

RocketMQ 原理和架构

二、RocketMQ与Kafka优劣势对比

RocketMQ在设计上比Kafka要复杂一些，也提供了更多丰富的功能，像消息tag过滤，延迟队列，顺序队列。以及出错时使用的重试队列，死信队列等等。

个人认为在业务应用开发场景下，使用RocketMQ会更加简单有效。下面是我从原理、应用方面总结和Kafka对比的优劣。

Kafka

优势

Kafka消息存储上一个topic对应一个物理文件，设计简单，具有更高的吞吐量，适合应用于日志采集、大数据等领域。
Kafka拥有丰富的生态系统，包括各种流处理框架和监控工具，可以轻松集成到Kafka中，扩展其功能。

劣势

Kafka功能上不如RocketMQ那么丰富。没有消息tag过滤，延迟队列，顺序队列，消息事务，push/pull模式。以及出错时使用的重试队列，死信队列等等功能。
当Kafka一个集群中部署很多topic时，由于不同topic会写入不同消息文件，会变成随机写，写入性能会急剧下降。
Kafka则是以Topic粒度维护状态机，如果按阿里RocketMQ部署方式，一个Broker上有很多topic，某个Topic中节点宕机会导致上万个状态机切换对注册中心形成冲击。风险较高。

RocketMQ

优势

RocketMQ 单机支持更多的 topic，且具有更高的可靠性（一致性支持），因此适用于复杂的业务处理。
RocketMQ功能丰富。提供了消息tag、属性过滤，延迟队列，顺序队列，消息事务，push/pull模式。以及出错时使用的重试队列，死信队列等等功能。
RocketMQ的Broker采用的是小集群模式，某个分片Broker出现故障只会更新NameServer局部状态，不会像Kafka更新所有topic状态，可靠性更高。

劣势

虽然RocketMQ在阿里内部得到了广泛应用，但在开源社区的活跃度和生态系统方面不如Kafka。
RocketMQ文件设计上较Kafka复杂，有CommitLog、ConsumeQueue、index索引三个文件，而Kafka只有一个文件，当集群只有一个Topic时，RocketMQ吞吐量是不如Kafka的。

三、物理架构

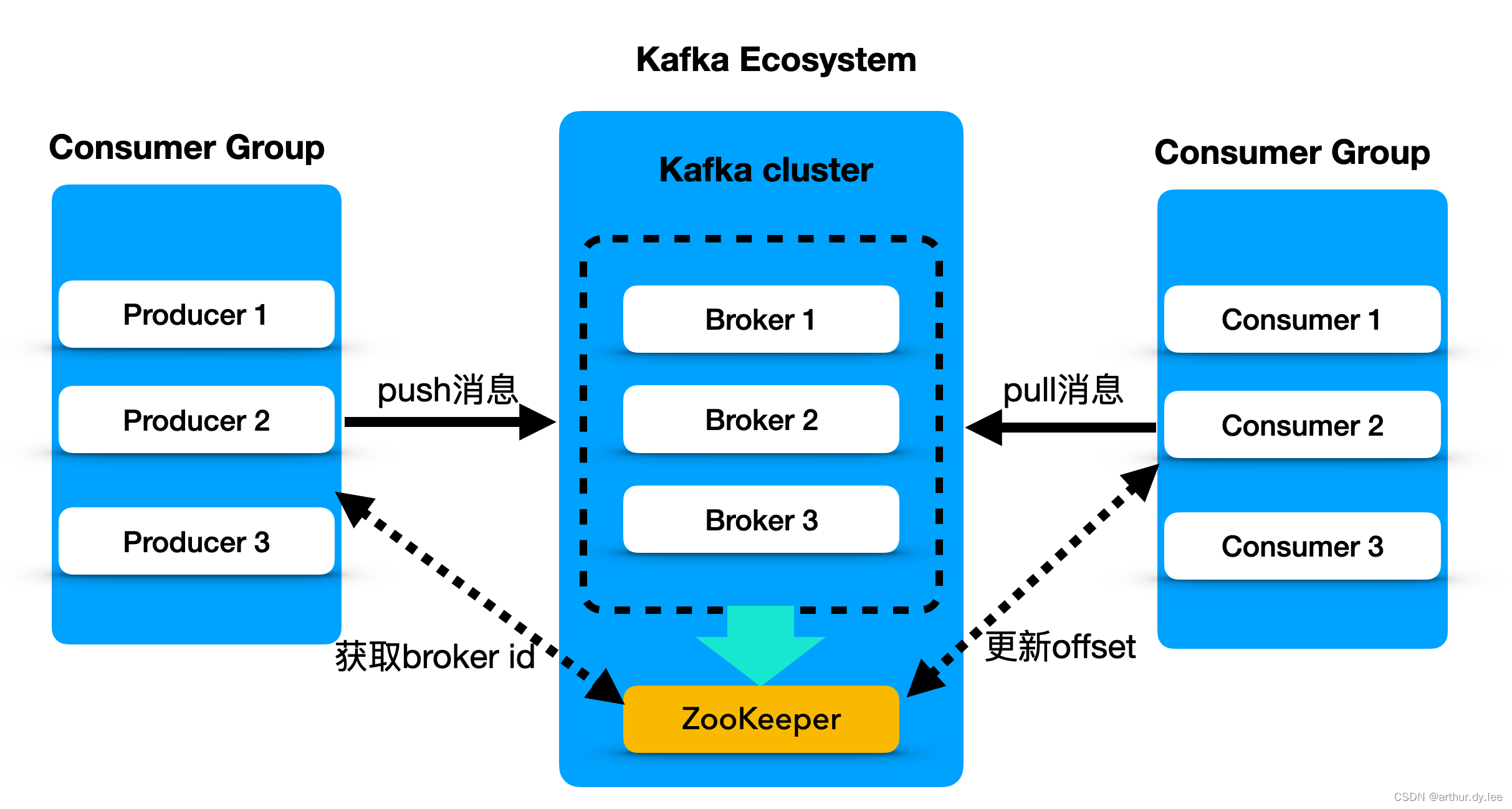

Kafka物理架构

Kafka4.0版本之前注册中心依赖Zookeeper实现，主要是用来选主。Partition master挂了，第1步先在Zk机器中选出KafkaController，第2步再由Controller决定每个partition的master是谁。

由于Zookeeper在大量节点发生状态变更时性能会遇到瓶颈，状态不一致、部署复杂、配置容易出错等问题。从Kafka 4.0版本起，ZooKeeper彻底被移除，基于raft协议选主，使用内部的仲裁（Quorum）控制器来取代ZooKeeper，实现了自我管理元数据的管理方式。

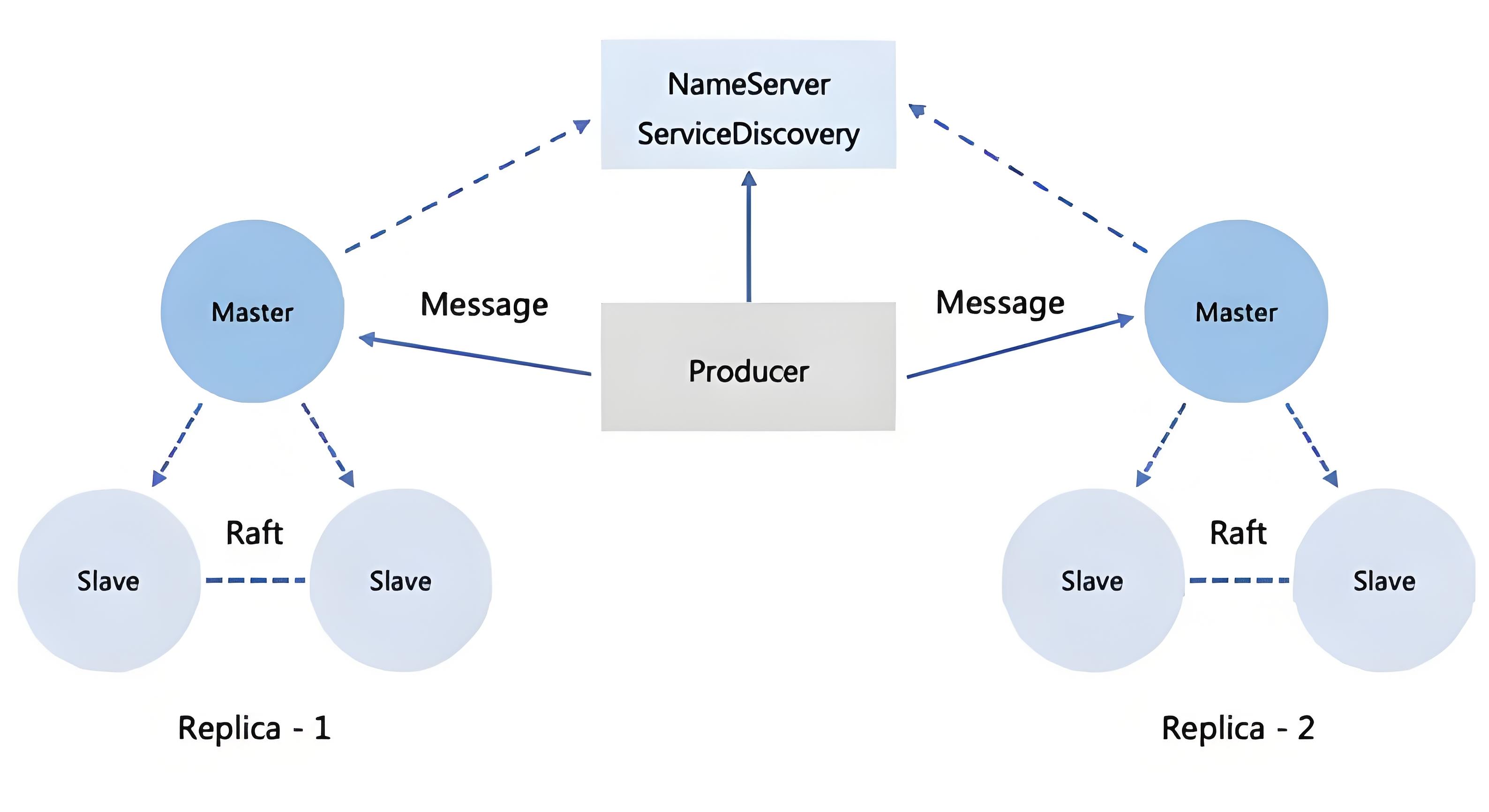

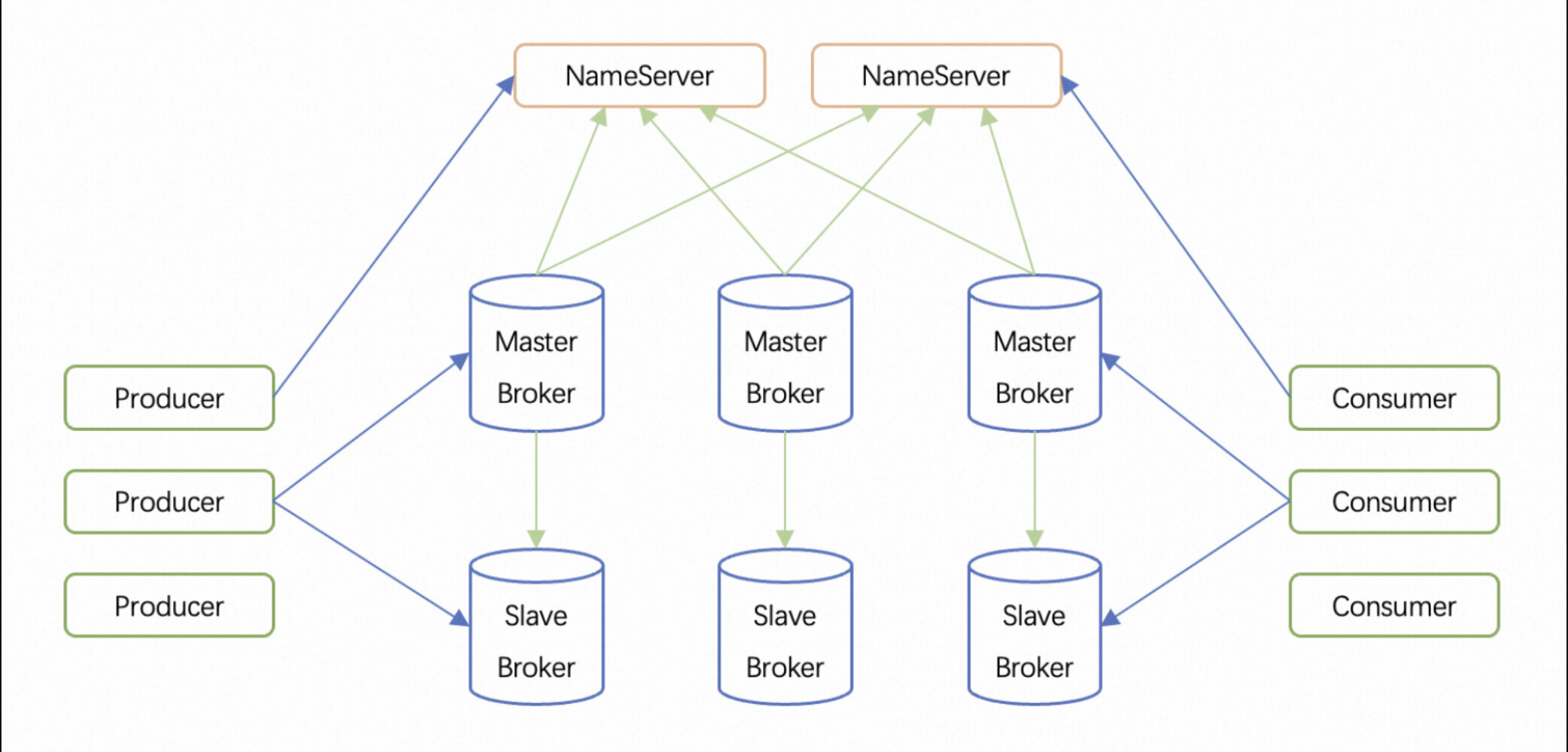

RocketMQ物理架构

NameServer

集群注册中心，注册消息topic与broker的关系，即消息存储的位置。

每台NameServer节点都维护着所有Broker的地址列表、所有topic、以及topic对应的Queue信息。
Producer在发送消息之前，会先与任意一台NameServer建立链接，获取Broker服务器地址列表，然后根据负载均衡算法从列表中选一台Broker发送消息。
RocketMQ从一开始就采用raft协议选出新master。raft协议简单概括就是master挂了后第一个发现的slave节点会发起投票，选举出一个数据配置版本最新的slave做为master。与Kafka不同：
- Kafka4.0版本之前注册中心依赖Zookeeper实现。
- Kafka 4.0之后就不存在物理上需要单独部署的注册中心了，而是集成在Broker内的组件，这与RocketMQ不同。

Broker

主要负责消息的存储和转发。一个集群有很多组不同名称的Broker。可以横向扩展支持大流量消息。

一组Broker，有master和slave节点，是一写多读关系。
master与slave数据同步的方式有同步复制，异步复制两种。
- 同步：写入消息时master会等待所有slave数据同步成功后才返回ACK。默认采用此方式。
- 异步：异步复制，部分slave会因为刷盘失败，会有少量消息丢失。
每个Broker服务器都会与NameServer集群建立长链接。注意是和每台NameServer。
不同Broker节点处理速度不同。节点水位不同，高水位节点对消费者不可见。
master宕机会通过raft协议选举出新的master。

Producer

消息生产者

与NameServer随机一个节点建立长链接，定时从NameServer获取topic路由信息
与路由到的master broker建立长链接，不与slave建立链接。
有Group概念，同一个Group生产/消费逻辑相同。比如主站交易订单，下游有很多BU消费，一般一个BU消费对应一个Group。

Consumer

消息消费者

与NameServer随机一个节点建立长链接，定时从NameServer获取topic路由信息，获取想要消费的queue
可以和提供服务的master或slave建立长链接。即可从master订阅消息，也可以从slave订阅消息。

四、消息存储

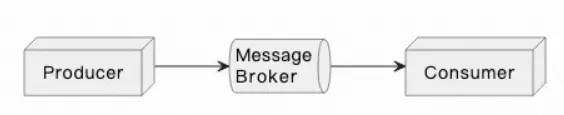

消息存储于生产者和消费者之间的一个消息代理。Message Broker上。

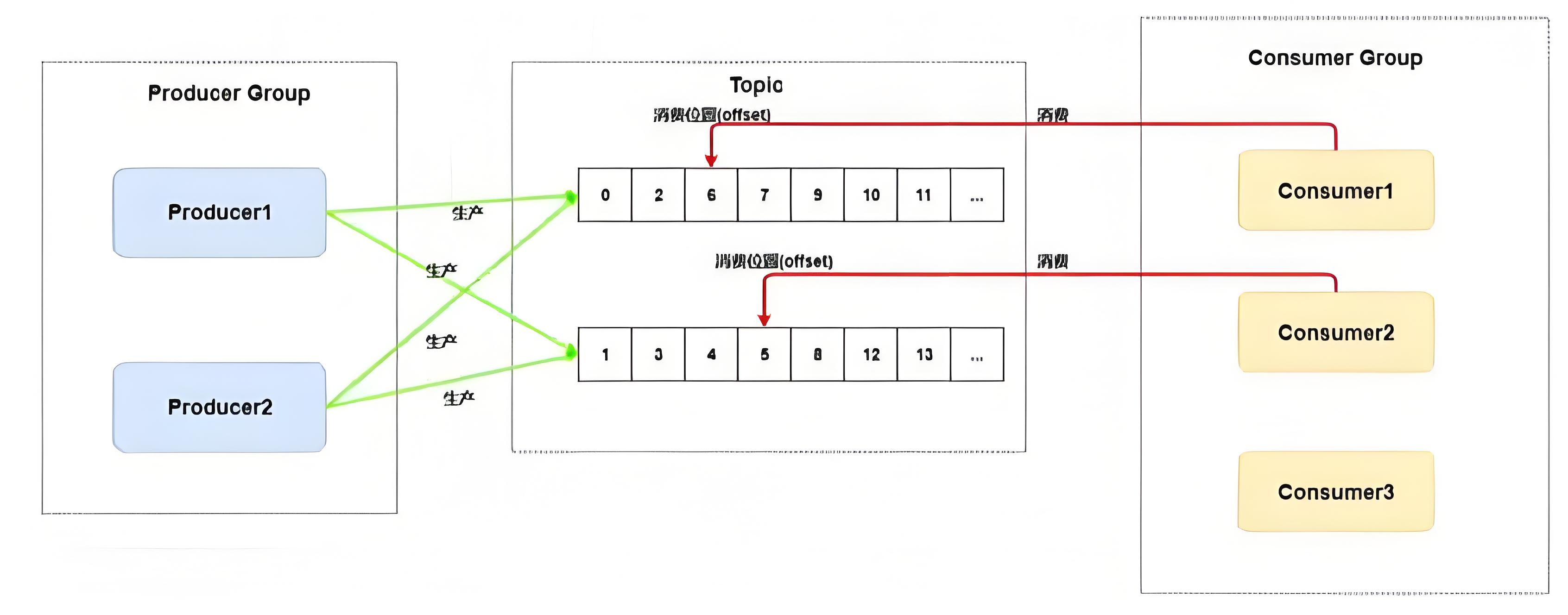

RocketMQ重要概念

Message，单位消息
Topic，消息类型，比如交易订单，会员，优惠等不同业务活动实体，会使用不同Topic分类。
Tag， Topic下的二级分类，比如交易订单内细分服饰、虚拟物品、本地生活....

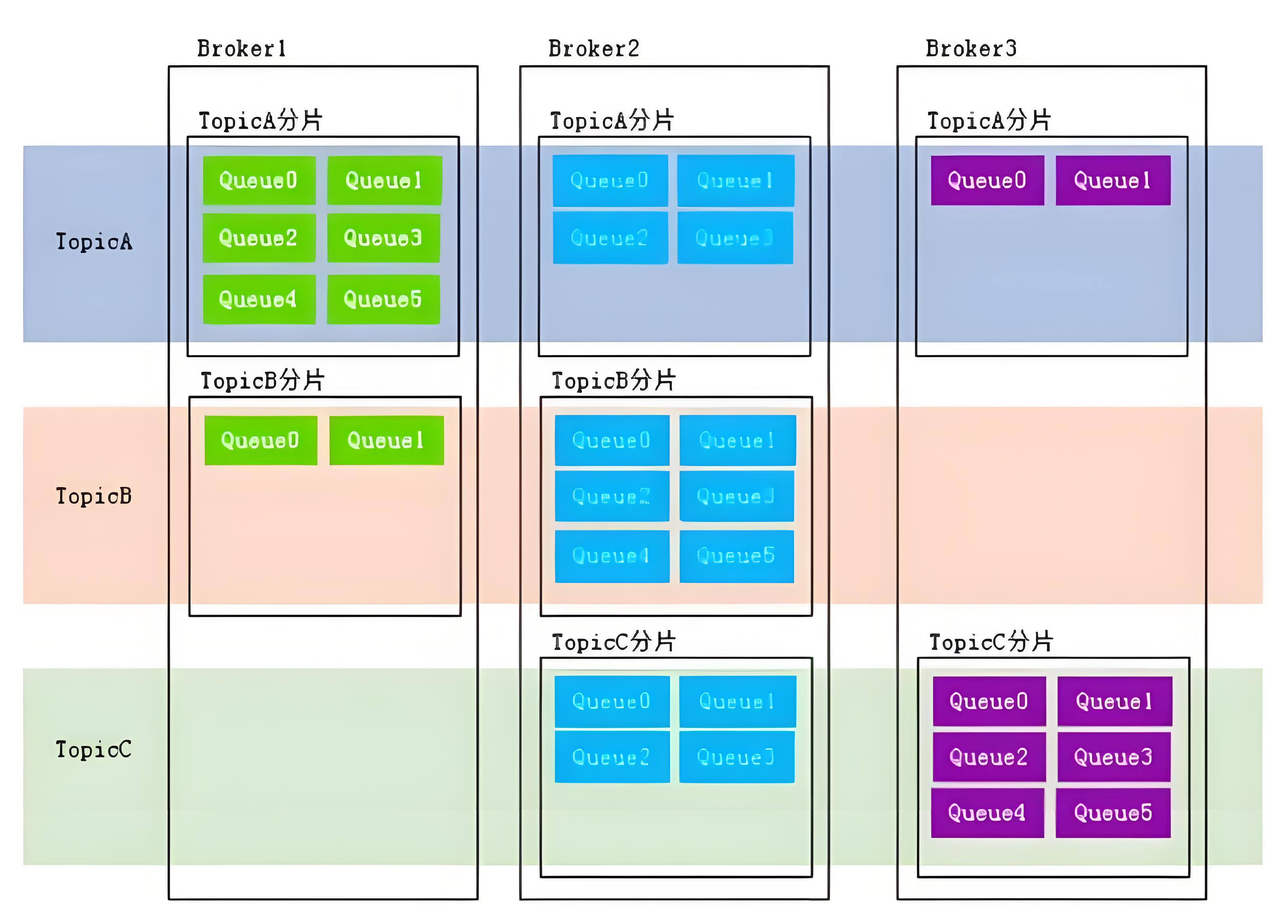

Queue，物理分区，一个Topic对应多个Queue
Group，用来唯一标识一组生产者/消费者逻辑分组。同一组内生产/消费逻辑一致。比如交易订单下游消费者、广告、权益优惠、支付宝各自会定义各自的Consumer，保证消费进度互相不影响。
Offset，偏移值，表示消费到。即将消费到的位置。

各类存储模型优劣

ActiveMQ，依靠关系数据库队列表来存储消息，依靠轮询、加锁等方式检查和处理消息。对于QPS很高的系统来说，积压庞大的数据在表中会导致B+树索引层级加深，影响查询效率。
KV数据库采用LSM树作为索引结构，对读性能有较大牺牲。因为消费者要频繁读取消息，对消息队列而言很难接受。
RocketMQ/Kafka/RabbitMQ 等消息队列会采用顺序写日志结构。可以避免频繁随机访问而导致的性能问题，而且利于延迟写入等优化手段能快速保存日志。

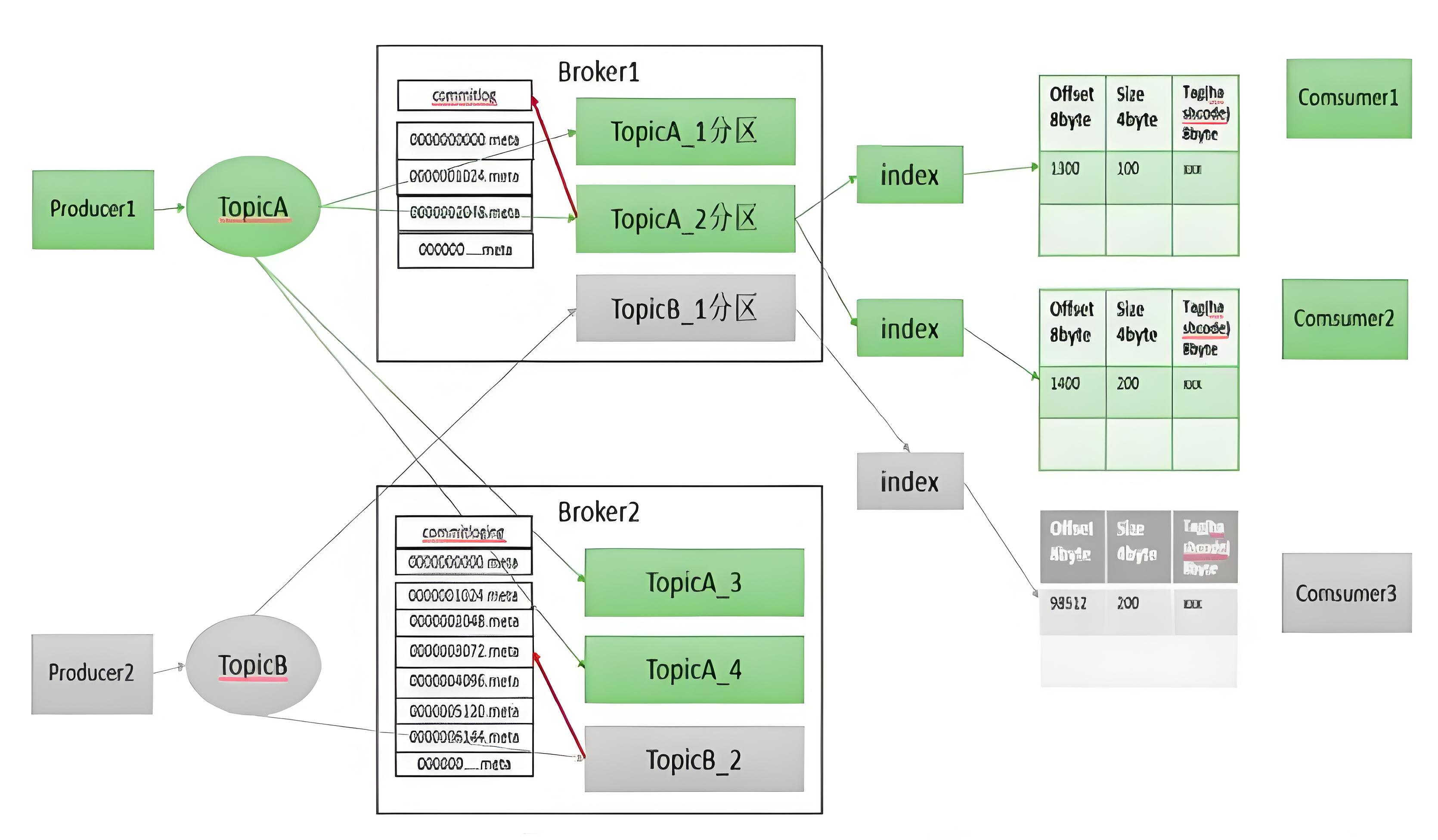

- Kafka会为每个topic划分出多个Partition物理文件，便于Consumer顺序消费，消息被读取后不会立刻删除，可以持久存储，当topic数量增加时，一个broker的分区文件数量会增大，会使得本来速度很快的顺序写变成随机写【不同文件之间移动】，性能大幅下降。

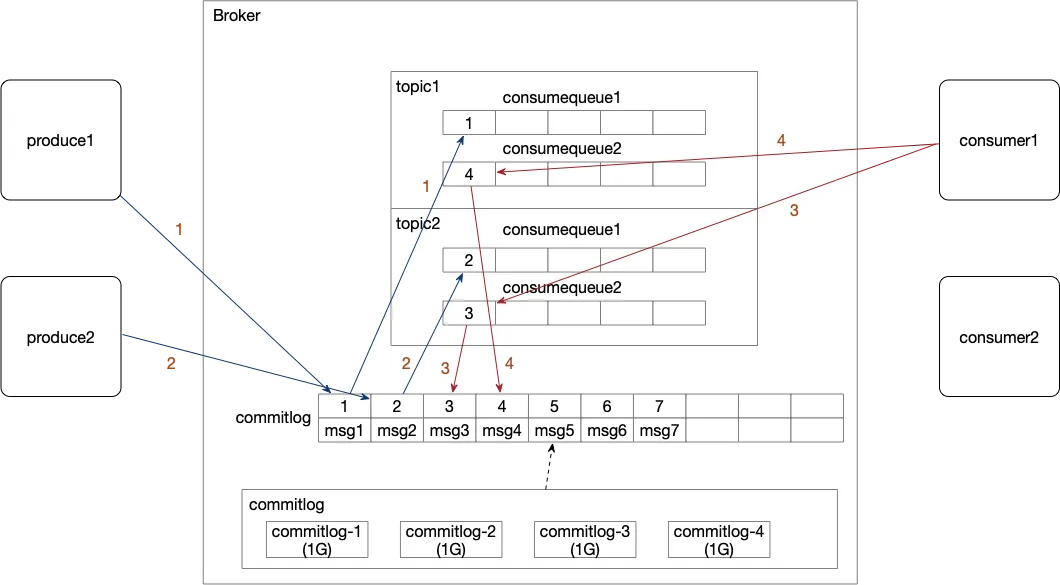

RocketMQ 2.0存储模型

CommitLog

物理存储不定长的完整消息记录，逻辑上是完全连续的日志，单个文件大小是1GB。文件名是当前文件首地址在CommitLog中的偏移量。该文件落盘成功即认为消息发送成功。

CommitLog顺序写是实现RocketMQ高性能的基础之一。顺序写速度600MB/s，随机写速度100KB/s。差了600倍。
由于一个Topic逻辑上对应一个CommitLog，顺序写效率较高。但读取的时候不同Topic的不同Consumer消费进度【位点】却完全不同，这样会导致CommitLog完全变成随机读。
为解决CommitLog消费时随机读问题，引入ConsumeQueue。

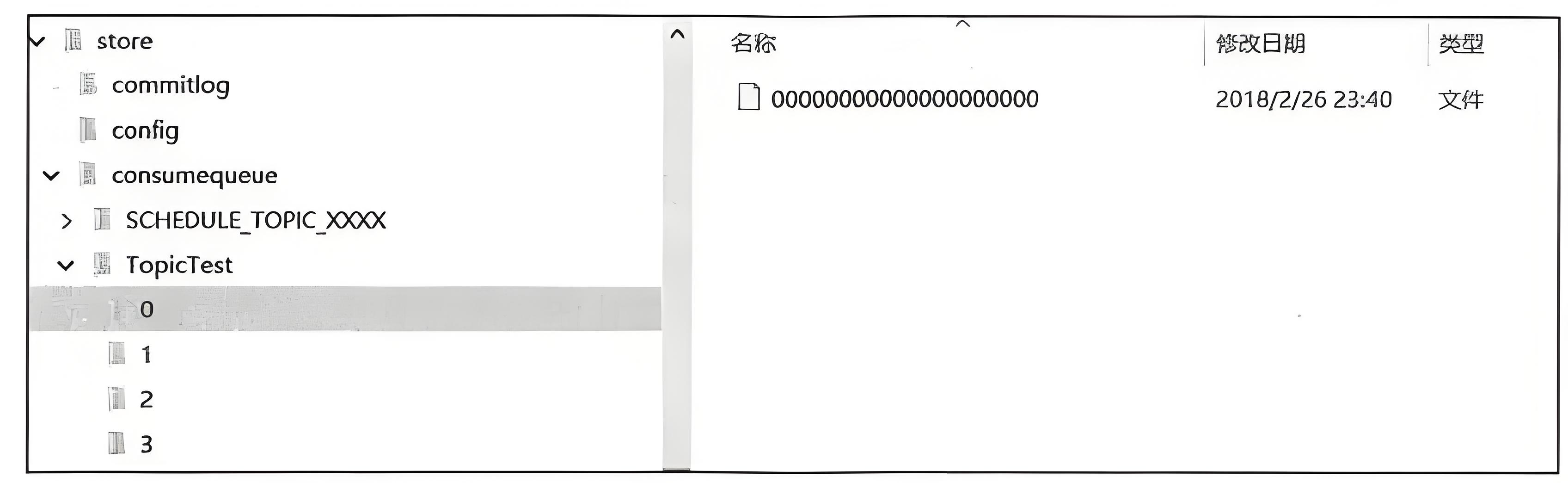

ConsumeQueue

定长轻量级索引队列，包含【8字节offset，4字节size，8字节tagHashCode】。单个Consume Queue最多可包括30万个条目。

对消费者暴露的主要是ConsumeQueue逻辑视图，提供队列访问接口。不同Consumer Group通过提交Queue的位点来维护消费进度。
RocketMQ会启动一个定时服务，依据Commitlog定时调用(1ms)来异步生成ConsumeQueue和其它索引文件。异步生成索引文件也是RocketMQ和Kafka核心不同的地方。
ConsumeQueue非常小，Consumer消费时又是批量顺序读取各个ConsumerQueue索引，速度几乎接近内存读。
同时在page cache和良好的空间局部性作用下，CommitLog访问也非常快速。

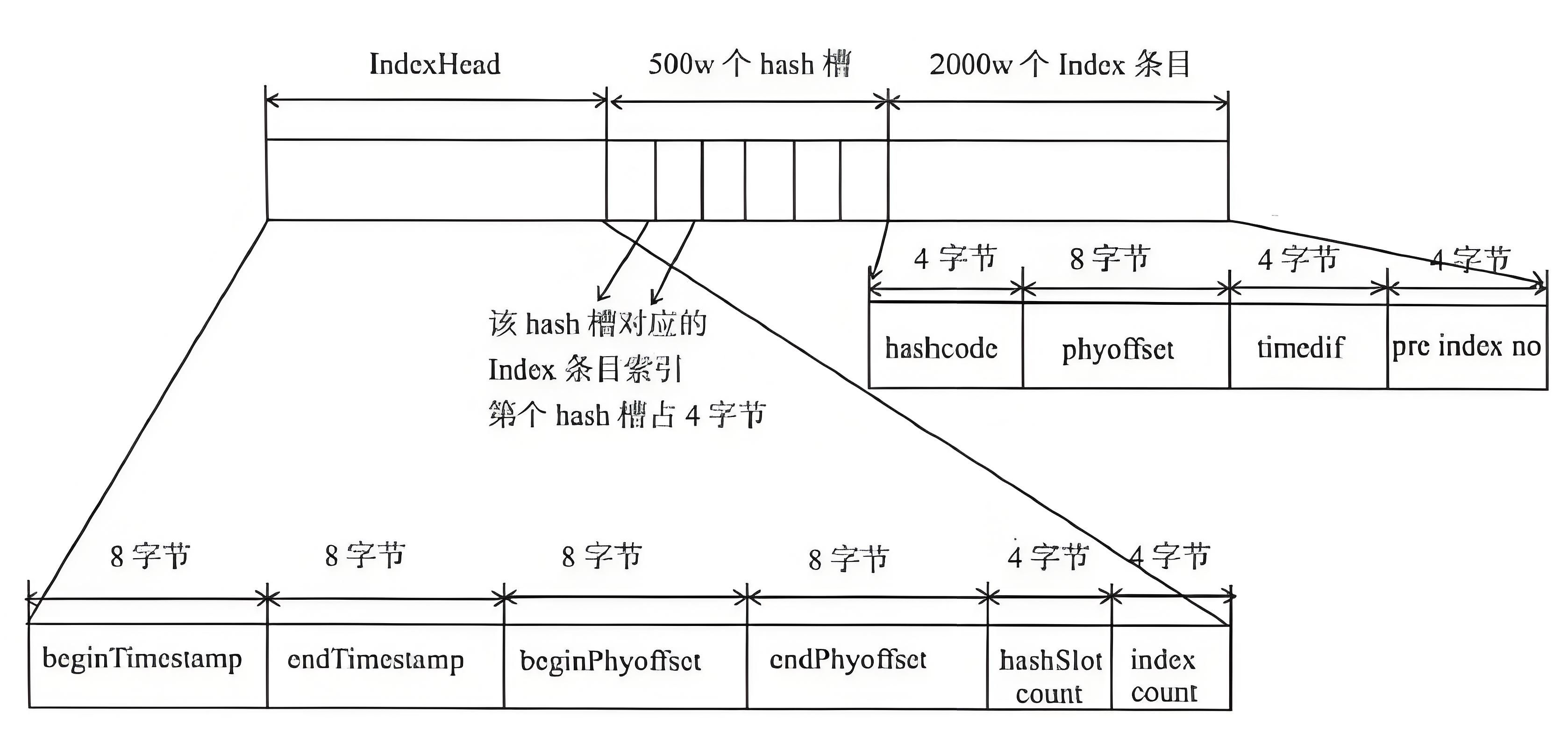

index索引

支持根据 key 值进行筛选，查找时，可以根据消息的 key 计算 hash 槽的位置，hash 槽中存储着 Index 条目的位置，可以根据这个 index 条目获得一个链表（尾），每个 index 条目包含在 CommitLog 上的消息主体的物理偏移量。

与kafka的核心不同

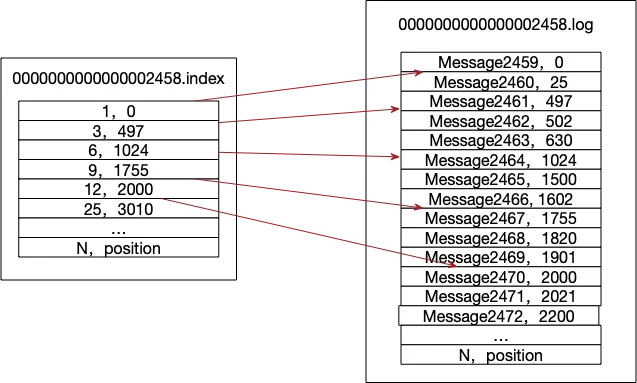

写入，kafka采用一个topic对应多个partion、以及index存储模型，消息日志及索引是同步写入。当topic非常多时会变成随机写，写入效率显著下降。另外Kaflka写入消息的同时要写入index文件。而RocketMQ发消息时仅顺序写入一个Commitlog文件。因此RocketMQ写入效率非常高。
读取，RocketMQ通过一个任务异步批量写ConsumeQueue及索引文件，ConsumeQueue文件定长特别小几乎都在内存中。加上利用操作系统分页读取CommitLog实现高效分队列消费。Kafka则是直接读取Partition索引。

五、消息链路

消费链路示例

RocketMQ 的消息可以根据 topic-queue 划分出确定的从生产者到消费者路由指向。

producer 指定 broker 和 queue 发送消息 msg ；
broker 接收消息，并完成缓存、刷盘和生成摘要（同时根据 tag 和 user properties 对 msg 进行打标）等操作；
consumer 每隔一段时间（ pullInterval ）从 broker 端的（根据服务端消息过滤模式 tag 或 sql 过滤后）获取一定量的消息到本地消息队列中（单线程）
consumer 按照配置并发分配上述队列消息并执行消费方法；
consumer 返回 broker 消费结果并重置消费位点；

生产者

发送消息的具体操作如下：

查询本地缓存是否存储了TopicPublishInfo ，否则从 NameServer 获取
根据负载均衡选择策略获取待发送队列并轮训访问
获取消息队列对应的 broker 实际 IP
设置消息 Unique ID ，zip 压缩消息
消息校验（长度等），发送消息

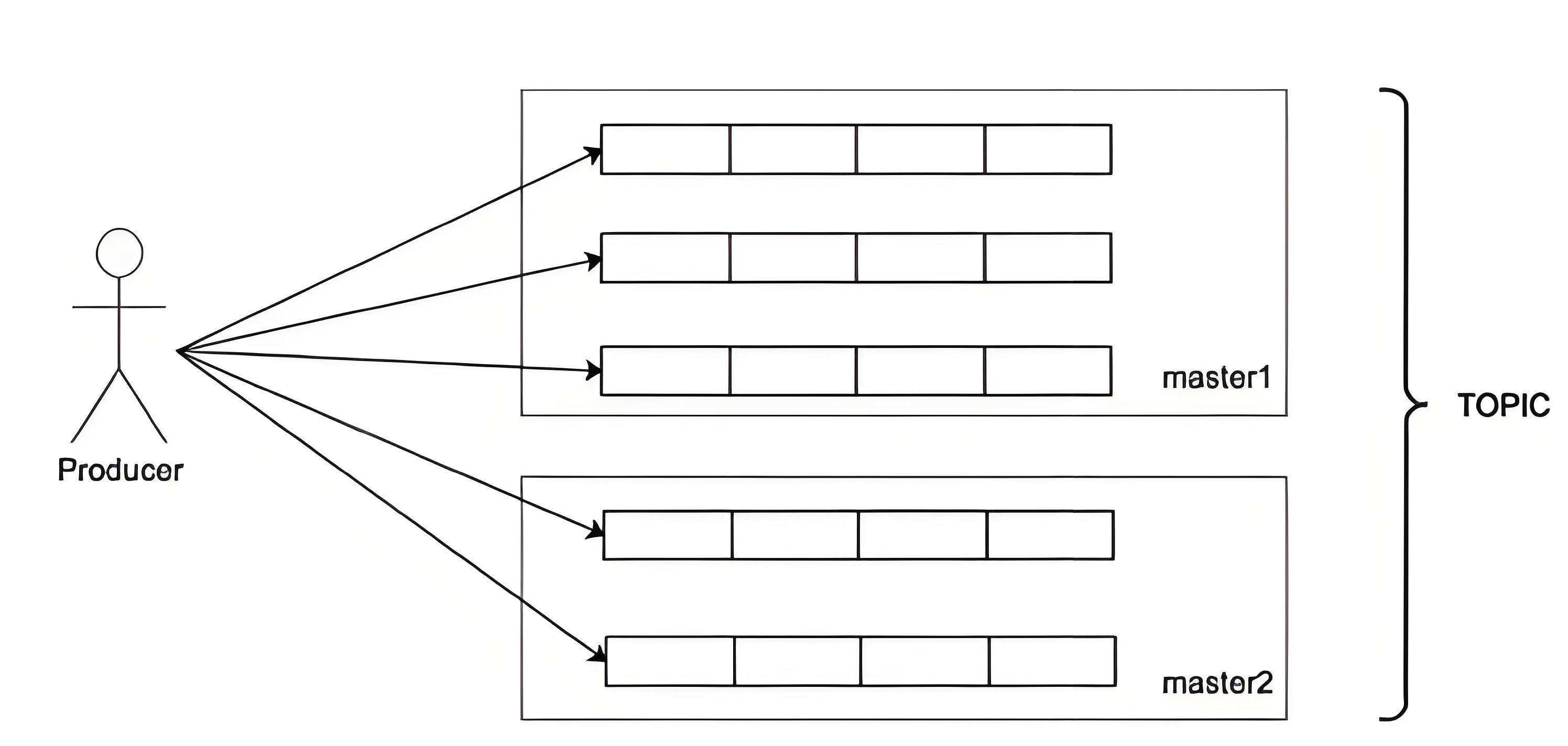

发送消息时，Producer 通过负载均衡模块选择相应的 Broker 集群队列进行消息投递。消息发送时如果出现失败，默认会重试 2 次，在重试时会尽量避开刚刚接收失败的 Broker，而是选择其它 Broker 上的队列进行发送，从而提高消息发送的成功率。

消费者

消费方式

广播消费：Producer 向一些队列轮流发送消息，队列集合称为 Topic，每一个 Consumer 实例消费这个 Topic 对应的所有队列。
集群消费：多个 Consumer 实例平均消费这个 Topic 对应的队列集合。

负载均衡算法

RocketMQ 消费者端有多套负载均衡算法的实现，比较常见的是平均分配和平均循环分配，默认使用平均分配算法，给每个 Consumer 分配均等的队列。一个 Consumer 可以对应多个队列，而一个队列只能给一个 Consumer 进行消费，Consumer 和队列之间是一对多的关系。示例：

如果有 5 个队列，2 个 consumer，consumer1 会分配 3 个队列，consumer2 分配 2 个队列；
如果有 6 个队列，2 个 consumer，consumer1 会分配 3 个队列，consumer2 也会分配 3 个队列；
如果有 10 个队列，11 个 consumer，consumer1~consumer10 各分配一个队列，consumer11 无队列分配；

重新平衡

在消费时间过程中可能会遇到消息消费队列增加和减少、消息消费者增加或减少，此时需要对消息消费队列进行重新平衡，既重新分配（rebalance），这就是所谓的重平衡机制。在 RocketMQ 中，每隔 20s 会根据当前队列数量、消费者数量重新进行队列负载计算，如果计算出来的结果与当前不一样，则触发消息消费队列的重分配。

失败重试

当出现消费失败的消息时，Broker 会为每个消费者组设置一个重试队列。当一条消息初次消费失败，消息队列会自动进行消费重试。达到最大重试次数后，若消费仍然失败，此时会将该消息发送到死信队列。对于死信消息，通常需要开发人员进行手动处理。

六、支持消息种类

普通消息

同步发送：Producer 发出一条消息后，会在收到 MQ 返回的 ACK 之后再发送下一条消息。
异步发送：Producer 发出消息后无需等待 MQ 返回 ACK ，直接发送下一条消息。
单向： Producer 仅负责发送消息，不等待，MQ 也不返回 ACK。

顺序消息

消息的顺序性分为两种：

全局顺序：对于指定的一个 Topic ，所有消息按照严格的先入先出的顺序进行发布和消费（同一个 queue）。
分区顺序：对于一个指定的 Topic ，所有消息根据 sharding key 进行分区，同一个分区内的消息按照严格的 FIFO 顺序进行发布和消费，分区之间彼此独立。

RocketMQ 只支持同一个 queue 的顺序消息，且同一个 queue 只能被一台机器的一个线程消费，如果想要支持全局消息，那需要将该 topic 的 queue 的数量设置为 1，牺牲了可用性。

延迟消息

延迟消息可以用来处理交易系统中定时关闭订单这类业务。用户下单后xx分钟不付款自动关闭。

RocketMQ延迟消息的原理如下：

1、延迟级别设置，在Broker配置broker.conf中预先定义延迟级别。

messageDelayLevel=1s 5s 10s 30s 1m 2m 3m 4m 5m 6m 7m 8m 9m 10m 20m 30m 1h 2h

2、发送构造消息时，可以通过设置消息的delayTimeLevel属性来指定其延迟级别。

import org.apache.rocketmq.client.producer.DefaultMQProducer;
import org.apache.rocketmq.client.producer.SendResult;
import org.apache.rocketmq.common.message.Message;

public class ScheduledMessageProducer {
    public static void main(String[] args) throws Exception {
        // 创建Producer实例，并命名Producer组名
        DefaultMQProducer producer = new DefaultMQProducer("scheduled_producer_group");
        // 设置NameServer地址（根据实际情况修改）
        producer.setNamesrvAddr("localhost:9876");
        // 启动Producer实例
        producer.start();

        // 构造消息，指定Topic、Tag和消息体
        String topic = "TestTopic";
        String tags = "TagA";
        String keys = "Key1";
        String body = "Hello RocketMQ with scheduled message";
        Message msg = new Message(topic, tags, keys, body.getBytes());

        // 设置消息的延迟级别（单位：毫秒，这里以3秒后投递为例）
        // RocketMQ提供了18个延迟级别，从1s到2h，每个级别对应不同的延迟时间
        // 可以通过org.apache.rocketmq.common.message.Message.setDelayTimeLevel()方法设置
        msg.setDelayTimeLevel(3); // 3级对应的是3秒后投递，具体级别时间参考官方文档

        try {
            // 发送消息，并获取发送结果
            SendResult sendResult = producer.send(msg);
            System.out.printf("%s%n", sendResult);
        } catch (Exception e) {
            e.printStackTrace();
        }

        // 关闭Producer实例
        producer.shutdown();
    }
}

3、实现原理

消息存储：当Producer发送延迟消息时，Broker会将其存储在特定的延迟队列中。这些延迟队列根据延迟级别进行划分，每个延迟级别对应一个或多个队列。
消息调度：Broker内部有一个调度线程，负责定时检查延迟队列中的消息。当消息的延迟时间到达时，调度线程会将其从延迟队列中取出，并放入正常的消息队列中等待被消费。
消息投递：消费者（Consumer）从正常的消息队列中拉取消息进行消费，不感知延迟队列存在。

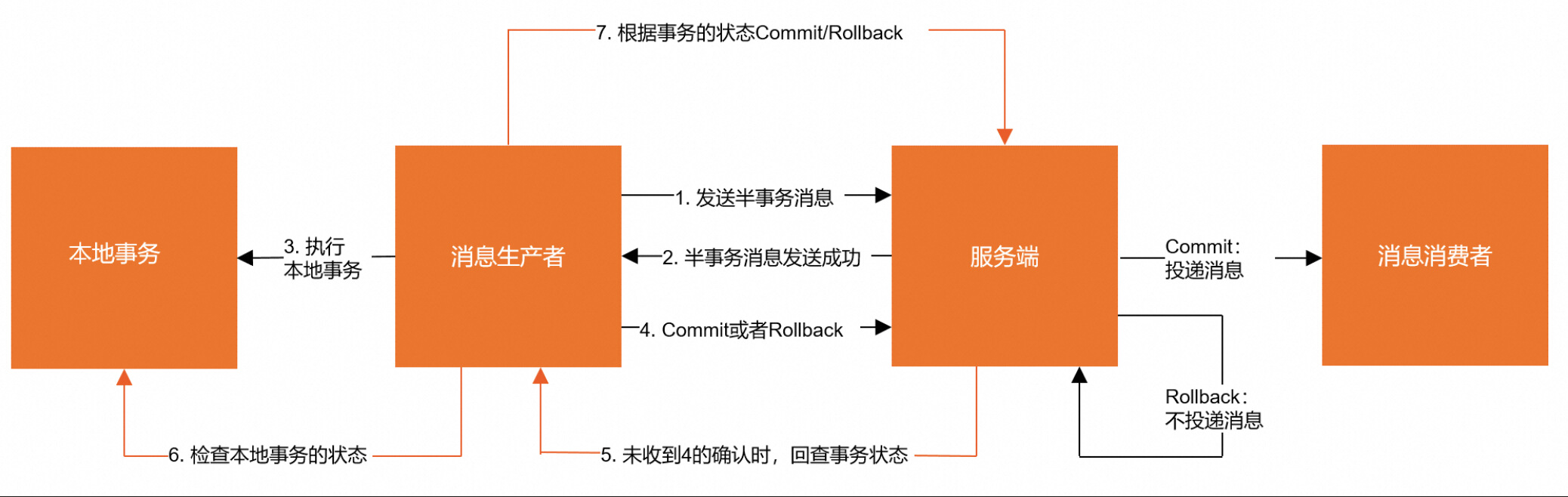

消息事务

用消息系统来实现 2PC (二阶段提交) + 补偿机制（事务回查）的分布式事务功能，通过这种方式能达到分布式事务的最终一致

发送方向 MQ 服务端发送消息。
MQ Server 将消息持久化成功之后，向发送方 ACK 确认消息已经发送成功，此时消息为半消息。
发送方开始执行本地事务逻辑。
发送方根据本地事务执行结果向 MQ Server 提交二次确认（Commit 或是 Rollback）

- MQ Server 收到 Commit 状态则将半消息标记为可投递，订阅方最终将收到该消息；
- MQ Server 收到 Rollback 状态则删除半消息，订阅方将不会接受该消息。

在断网或者是应用重启的特殊情况下，上述步骤4提交的二次确认最终未到达 MQ Server，经过固定时间后 MQ Server 将对该消息发起消息回查。
发送方收到消息回查后，需要检查对应消息的本地事务执行的最终结果。
发送方根据检查得到的本地事务的最终状态再次提交二次确认，MQ Server 仍按照步骤 4 对半消息进行操作。

RocketMQ 3.0 以后，新的版本提供更加丰富的功能，支持消息属性、无序消息、延迟消息、广播消息、长轮询消费、高可用特性，这些功能基本上覆盖了大部分应用对消息中间件的需求。除了功能丰富之外，RocketMQ 基于顺序写，大概率顺序读的队列存储结构和 pull 模式的消费方式，使得 RocketMQ 具备了最快的消息写入速度和百亿级的堆积能力，特别适合用来削峰填谷。在 RocketMQ 3.0 版本的基础上，衍生了开源版本 RocketMQ。

七、高可用

重复消费问题

发送消息重复【messageId不同】，消息已成功发送到服务端并完成持久化。此时客户端宕机或网络闪断，MQ Producer意识到消息发送失败并尝试再次发送消息。
投递时消息重复【messageId相同】，MQ Consumer已经消费完，向Broker发送回执时网络闪断。Broker会再次尝试投递。

解决重复消费问题的关键是MQ Consumer端需要保证冥等。

消息丢失问题

Producer投递失败时，默认会重试两次。
广播模式下，消费失败仅会返回重试状态，而不会重试。广播允许丢弃部分消息。
未指定顺序消费的集群模式，失败消息会进入重试队列，最多重试16次会进入死信队列

解决消息丢失问题的关键，是应用系统要做对账补偿措施，无论是Producer、还是Consumer。

主从切换

RocketMQ是Broker小集群模式。为每个存储数据的Broker节点配置ClusterName，BrokerName相同的节点构成一个副本组。当某个Broker宕机损坏。仅在小Broker集群范围内选主，更新NameServer状态。因为RocketMQ单节点上Topic数量较多，这样设计可以避免惊群效应。

Kafka则是以Topic粒度维护状态机，如果按阿里RocketMQ部署方式，一个Broker上有很多topic，某个Topic中节点宕机会导致上万个状态机切换对注册中心形成冲击。风险较高。

主从同步

RocketMQ提供了类似MySQL主从复制的异步复制和同步功能，允许用户根据需求选择不同的可靠级别。同步复制可靠性高但会损失性能。异步复制性能高但可能会丢失数据。
Kafka中，每个分区（Partition）都有一个leader副本和零或多个follower副本。所有的读写操作都直接与leader进行交互，而follower副本则通过复制leader副本的日志来保持数据的一致性。
