以下的图均只考虑二维，且没有切应力，有切应力的情况可以转换成只有两个正应力的情况，另外，这里画出的图均认为相当应力就是许用应力

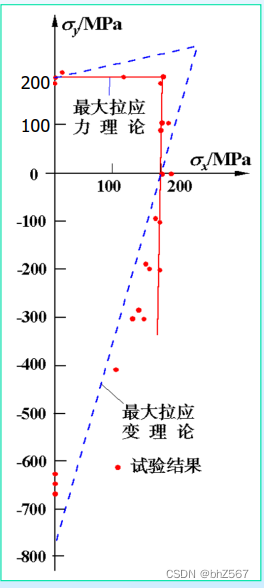

第一，二强度理论用于脆性材料

两种强度理论的图均明显有一个转角，这是因为主应力的转变，当 $\sigma_x=\sigma_1$ ， $\sigma_y=\frac{\sigma_x-[\sigma]}{\mu}$ ；当 $\sigma_y=\sigma_1$ ， $\sigma_y=\mu \sigma_x+[\sigma]$

绘制最大拉应变理论的代码如下

mu=0.3;%泊松比
sigma=200;%许用应力
x1=sigma/(1-mu);%两条线交点
x=0:x1/10:x1;
y1=sigma+mu.*x;
y2=-sigma/(mu)+x./(mu);
figure;
plot(x, y1, 'r--', 'LineWidth', 2);

% 保持当前图形，以便添加更多线
hold on;

% 绘制y2，使用蓝色虚线
plot(x, y2, 'b--', 'LineWidth', 2); % 'b--'表示蓝色虚线

% 添加网格
grid on;

% 添加x和y坐标轴标签
xlabel('x');
ylabel('y');
% 显示图例（如果需要）
legend('y1', 'y2');

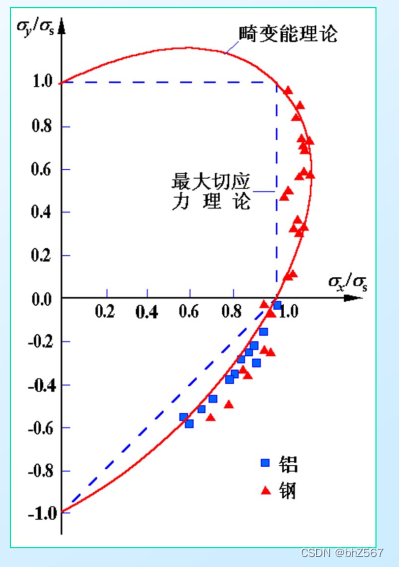

第三，四强度理论用于脆性材料

这里绘制畸变能理论的图，公式为 $[\sigma]=\sqrt{2\sigma_x^2+2\sigma_y^2-2\sigma_x \sigma_y}$ ，用极坐标代替得 $\frac{[\sigma]^2}{2}=r^2-r^2 \sin(2\theta)$

绘图代码如下

% 定义theta的范围和步长，为了只画右半部分
theta = linspace(-pi/2, pi/2, 500);

% 计算对应的r值
r = sqrt(2 ./ (2 - sin(2*theta))); % 注意使用./进行元素间除法

% 绘制极坐标图像
polarplot(theta, r);
title('r^2 = 2 / (2 - sin(2\theta))');
grid on;
% 将极坐标转换为直角坐标
x = r .* cos(theta);
y = r .* sin(theta);

% 绘制直角坐标图像
figure; % 创建一个新的图形窗口
plot(x, y); % 绘制x和y的图形
title('r^2 = 2 / (2 - sin(2\theta)) in Cartesian coordinates');%直接将theta转变为θ
xlabel('\sigma_x/\sigma_s');%可以显示Latex语句
ylabel('\sigma_y/\sigma_s');
grid on; % 显示网格
axis equal; % 设置坐标轴比例相等，以便图形不会变形

从图形上看，在极坐标系下的和在直角坐标系下的相同
