使用HAL库开发铁头山羊平衡车测锂电池电压篇

本人第一次接触HAL库，因熟练度不高想找个练手的项目，遂翻看b站铁头山羊平衡车教学，不过这个up是用标准库做的，准备用hal库复刻一下

第一次写博客，多为碎碎念，给自己看的，如果有其他人在这里有所收获那也是最好的了

一、首先是CubeMx的点点点篇：

分为ADC部分，TIM部分，USART部分

ADC:

我们先来看一下ADC的内部结构框图

我们采用ADC1的IN8通道采集电池电压，并且使用TIM2的TRGO的update事件的方式（即外部触发），向ADC输出10ms一次的频率信号来触发ADC的转换（注意是ADC的转换频率），然后开启中断，在中断程序里面通过判断标志位JEOC来获取JDR1的值并且进行电压转换（乘以系数）

所以其实在ADC里又分为了几个步骤：

1.TIM2的更新频率配置

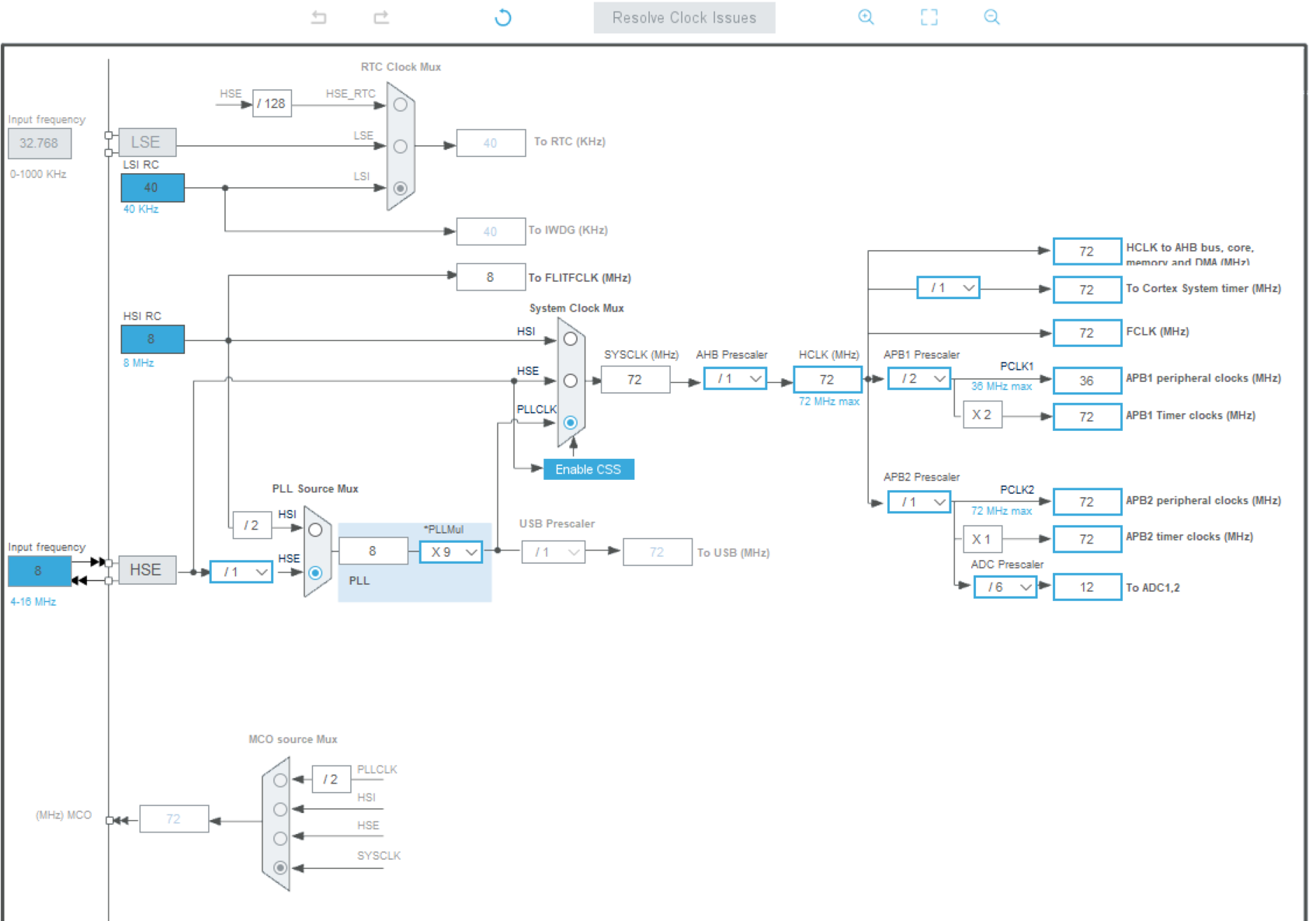

先简单配置一下时钟树吧

由于ADC的最大频率有限制，我们这里采用6分频，12MHZ

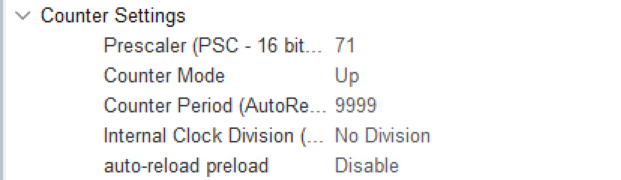

要配置成10ms一次的话，我们主频采用72MHZ,将PSC设置成71，ARR设置成999

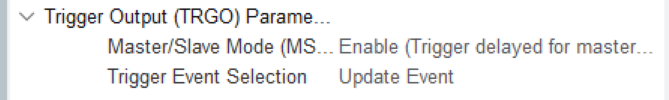

2.配置TIM2的从模式控制器

这里我们选择从模式控制器为主控制器且为update模式，即TIM2每溢出一次，就会向外发送一个脉冲信号，这个脉冲信号来控制ADC转换的频率

ENABLE + Update Event

至此我们的TIM2配置完成

3.配置ADC1

首先选中ADC1的IN8通道，这里不加图片了

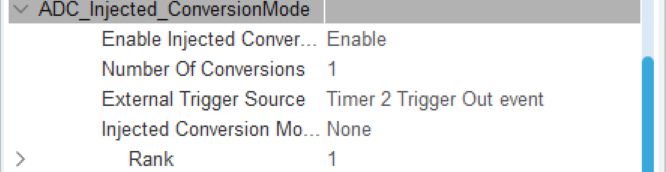

接着配置ADC1的注入通道

Enable开启，启用注入转换，打开这个开关

Number of conversions多个转换数量的设计可以让多个 ADC 通道的采样值被分别存储到不同的寄存器中，从而支持多通道的并行或串行采样处理，但是这里只用到一个

这个参数Number of conversions的数量也决定你接下来Rank的数量

然后配置ADC的外部触发来源External Trigger Source为Timer2的TRGO输出作为输入

即Timer 2 Trigger Out event，将TIM2的TRGO与ADC的外部触发输入联系起来

4.展开Rank(rank:序号，即JDR第几个寄存器)，对其进行具体配置

Channel，寄存器可以根据通道灵活绑定，如存在多个通道，寄存器的值可以在多个Channel里选择其中的一个，这个不是固定的，这里只用到channel8

1.5Cycles即转换的周期

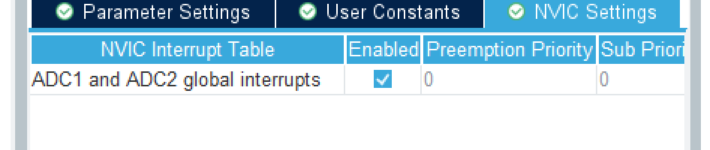

5.ADC的NVIC

由于我们要在中断函数里转换，所以NVIC是要勾选的，这里勾选相当于闭合中断开关

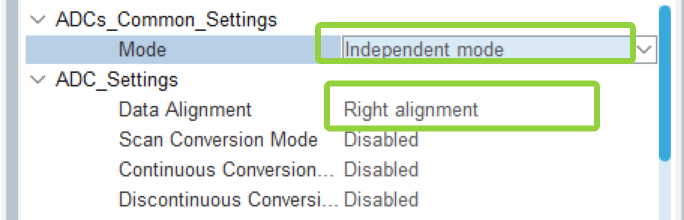

6.其余一些我也不确定的参数，后面再考虑吧不是很重要

Independent mode独立模式，ADC1和ADC2互不干扰，也是一般默认的模式

对齐方式Right alignment右对齐，一般采用右对齐，也是默认的参数

TIM部分：由于和ADC配合使用，前面已经带过，不加赘述了

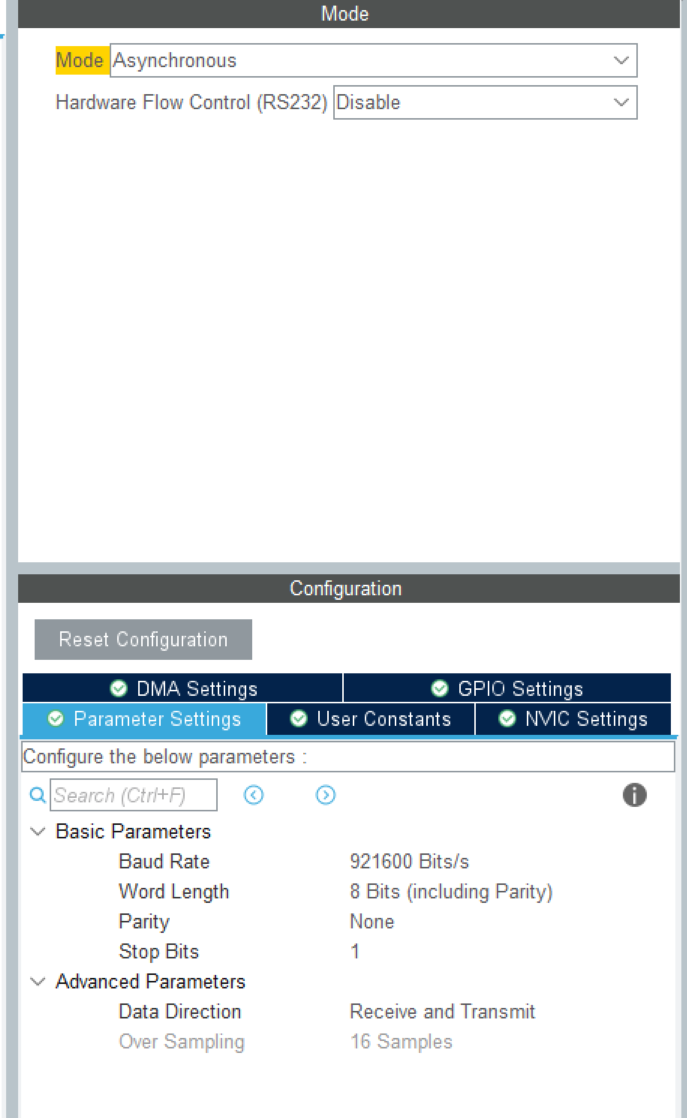

USART部分：

选择异步模式，926100的波特率，其他值默认

至此我们的CubeMx点点点篇就结束了，接下来的Keil环境的代码部分

二：在Keil代码编写之前，CubeMx的一些准备工作

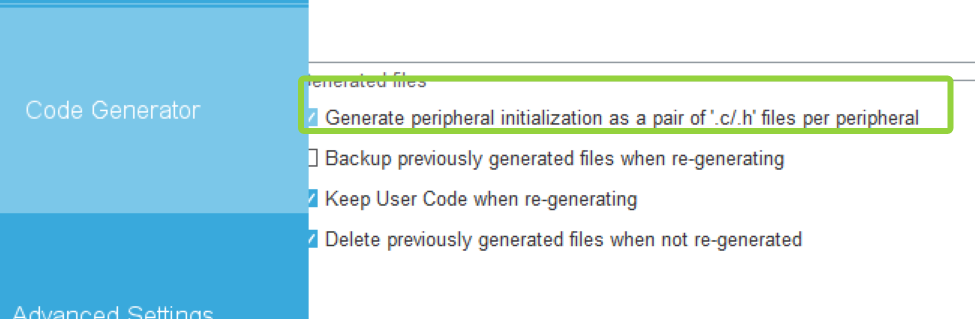

勾选一下这个，可以获取我们的.c和.h文件，这样更方便模块化编程和管理，不然文件会合在一起

三：为了代码管理规范，我对keil文件的一些调整

1.不知道是不是我没勾选什么选项，我文件目录只有.c文件没有.h文件，所以这里的操作是针对我个人的，不知道其他人有没有这样的问题

单击品字，选中存放.c文件的目录呈现蓝色高亮

单击右下角的Add Files按钮，在Core->Inc里面选中所有的.h文件，具体有些细节不多说了

然后单击OK就可以了，目录中会出现所有的.c和.h文件

2.为了方便测试，我一般会把测试.c.h文件放到test文件夹里

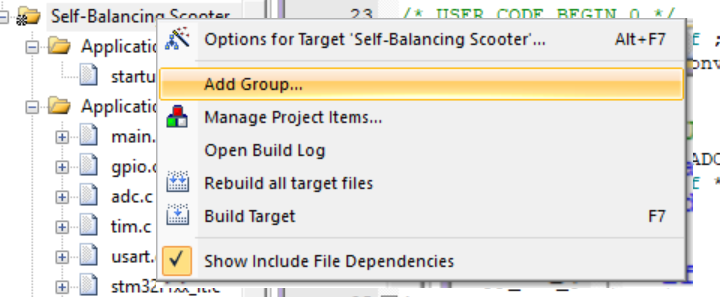

这里展示一下新建test文件夹的方法，右击，新建组

会有一个New Group，但是以后新建的时候就不会产生了，因为会有重命名的问题，所以最好是创建一个new group我们就改一次名，改名在品字那里双击，这里不细说，添加文件也是在品字那里

先创建好一个文件夹，然后创建两个txt文件，后面改后缀为.c.h添加进test即可

四：正式开始我们的Keil代码编写

这里再次明确一下我们的思路：

在中断函数当中读取ADC的JDR寄存器的值，由于值是ADC的量化范围，所以需要转换成电压值再通过串口打印

所以说在Keil代码编写的时候，又分为了几个部分

1.最基本的初始化

我这里ADC中断忘记开了

2.ADC的中断配置代码

由于注释区域的存在，我们.c代码写在USER CODE BEGIN 0与END之间

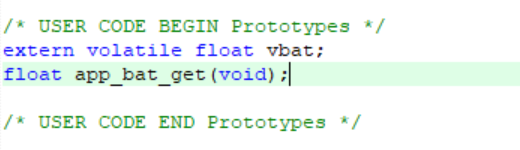

另外.h文件是需要声明函数和全局变量的的，这里写在Prototypes之间

vbat：全局变量，声明的注释区域和函数的注释区域一样

        由于需要跨文件使用需要加上extern关键字，在中断中的变量需要加上volatile关键字

        这里在.c中声明的时候不需要加extern，在.h中加extern，这里解释一下：

        头文件（.h）的作用是被多个 .c 文件包含，必须加extern关键字

        .c中是定义变量，而不是声明，一句话总结就是.c定义一次.h声明被多个.c使用

        全局变量在一个 .c 文件中定义一次，在 .h 文件中用 extern 声明，供多个 .c 文件包含使用

        PS：后面我不加extern和volatile也没事，不知道为什么，但是为了规范性还是加上

void HAL_ADCEx_InjectedConvCpltCallback(ADC_HandleTypeDef* hadc)：

        中断函数，写在哪里都无所谓，触发中断时会自动执行里面的操作

float app_bat_get(void)：很简单的一个获取vbat值的函数

.c

.h

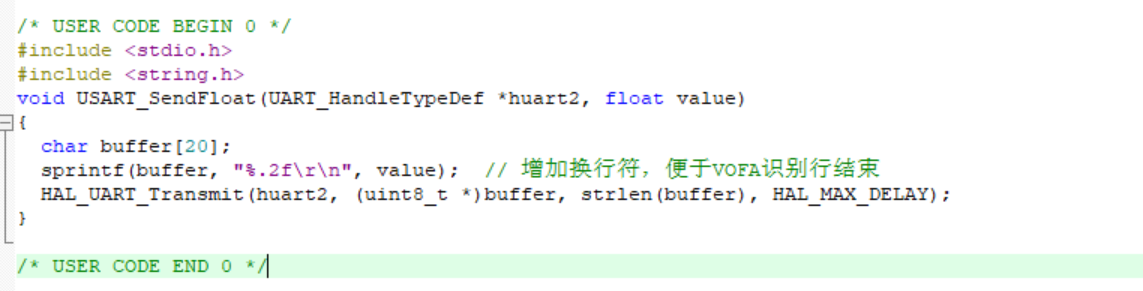

3.USART的代码：

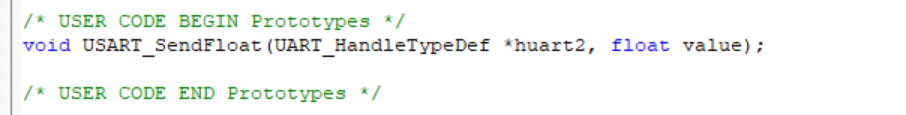

这里由于是要发送浮点数，已知普通的HAL_UART_Transmit满足不了需求，所以我写了一个自用的函数，并在.h中声明

这里我才第一次了解到，原来#include头文件也可以放在user code里，涨知识了用的还是太少了

4.我们的测试程序test

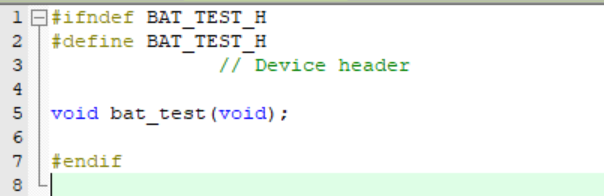

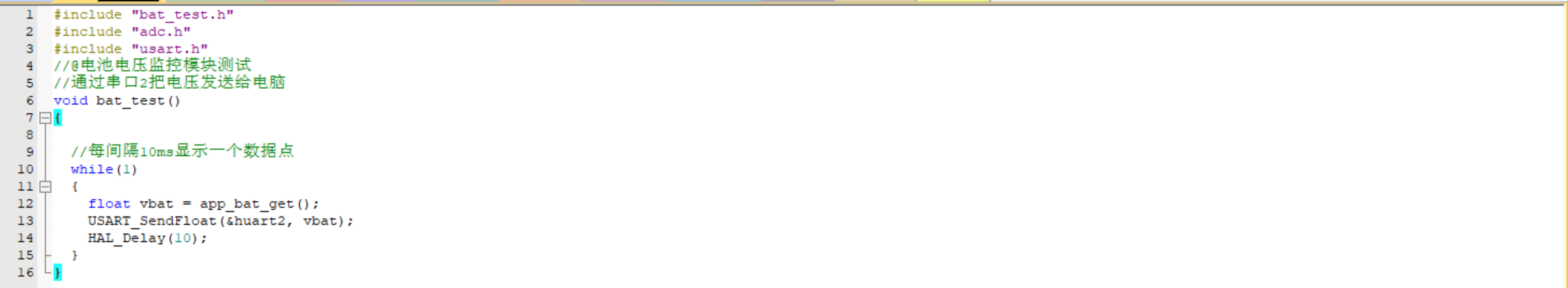

这里我在test文件夹里已经建好了.c和.h文件，代码如图所示

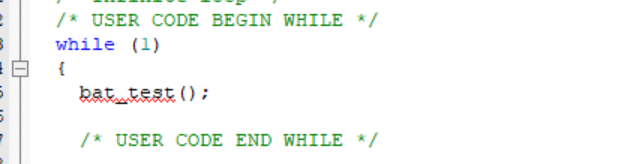

在test文件夹写好程序后，就可以在main函数里include该测试程序了

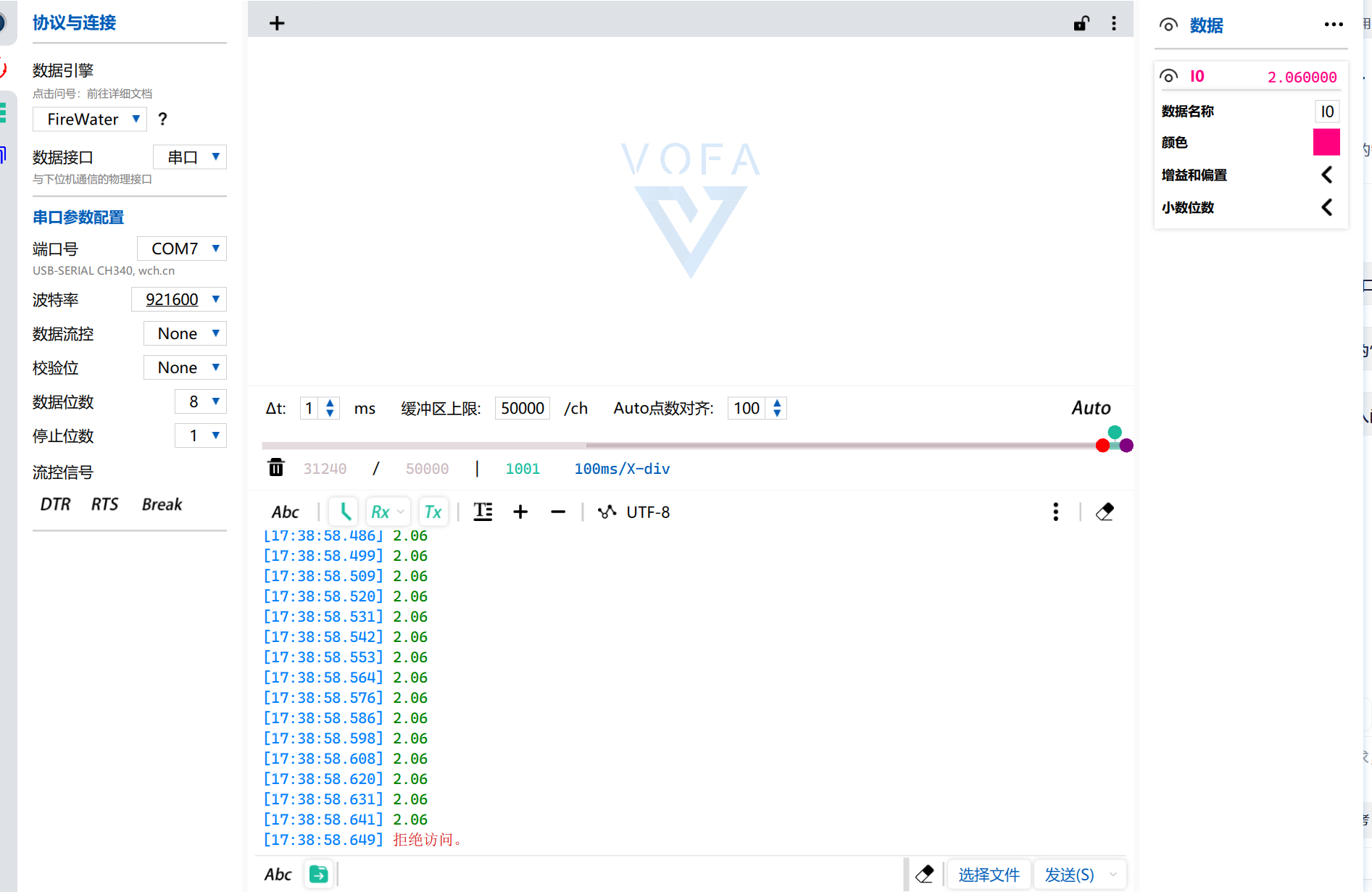

5.使用Vofa测试

其实使用什么软件测试倒是无所谓，这里直接给看结果：

测得电压为2.06v

至此测电池电压的部分就结束了，我也没想到能写这么多字，估计是第一次用HAL库的问题实在是太多了

以后的教程应该会精简很多
