【STM32标准库江协】AFIO+EXTI对射式红外传感器计次（外部触发中断）

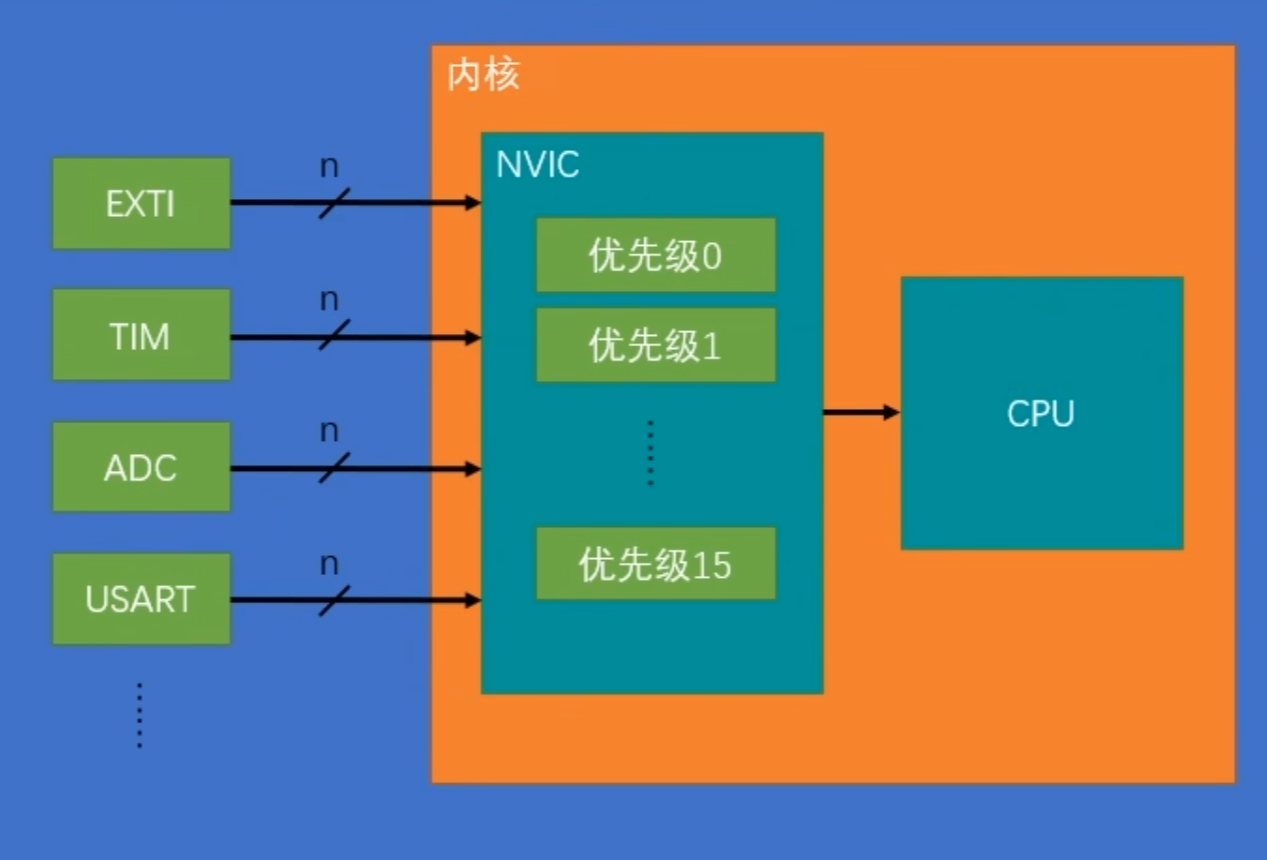

多个外设都会触发中断，在NVIC通过优先级来判断先执行哪个，n是一个外设还可以多个通道
NVIC相当于一个排队系统，把某个模块某个通道当作一个病人，排队，不过这个排队并不公平，不是先来后到，是按照优先级，看资历的

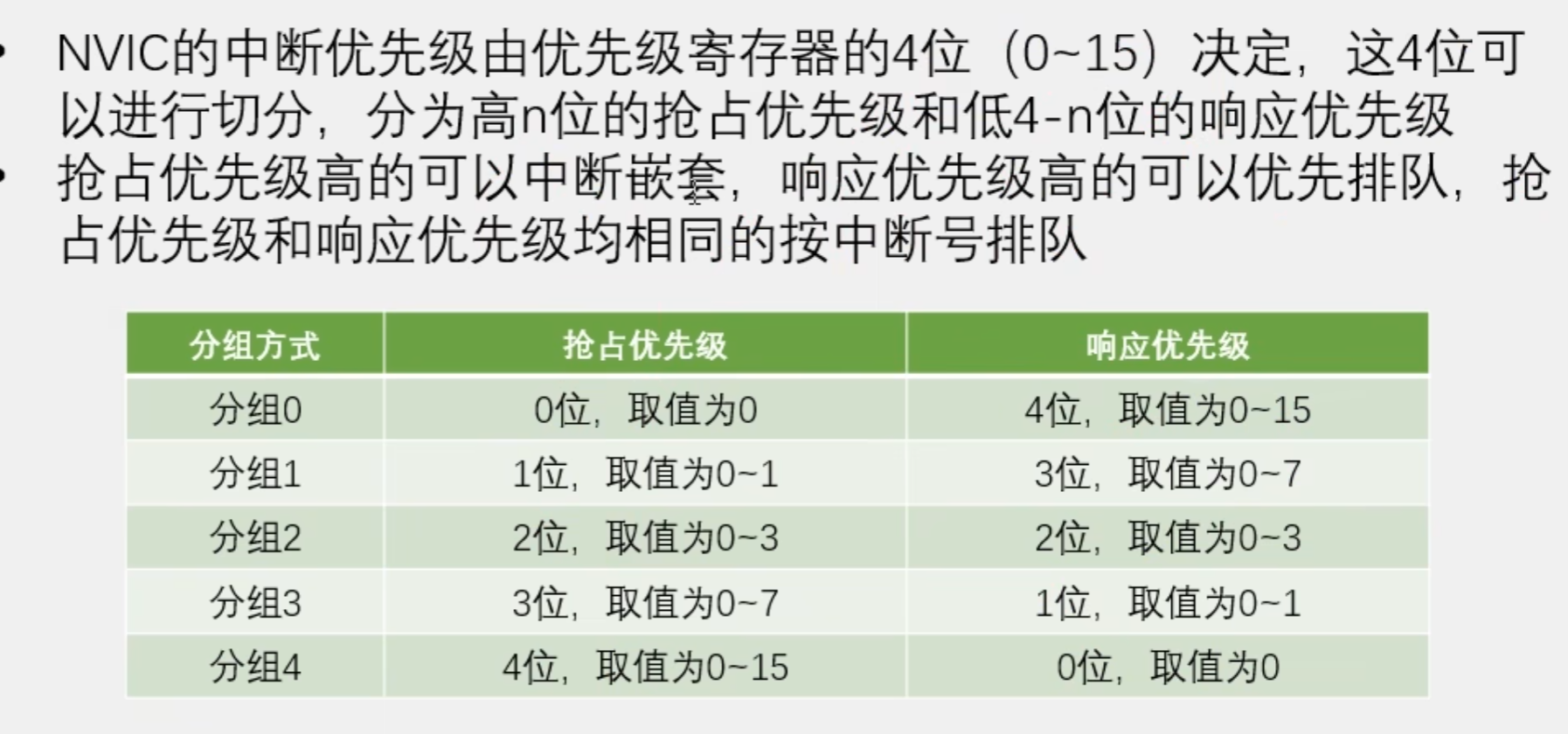

优先级分组：分组的话，一个芯片只能用一次，注意分组和优先级设置不同，分组是设置整个芯片的，优先级是设置某个外设某个通道的，优先级越小资历越高

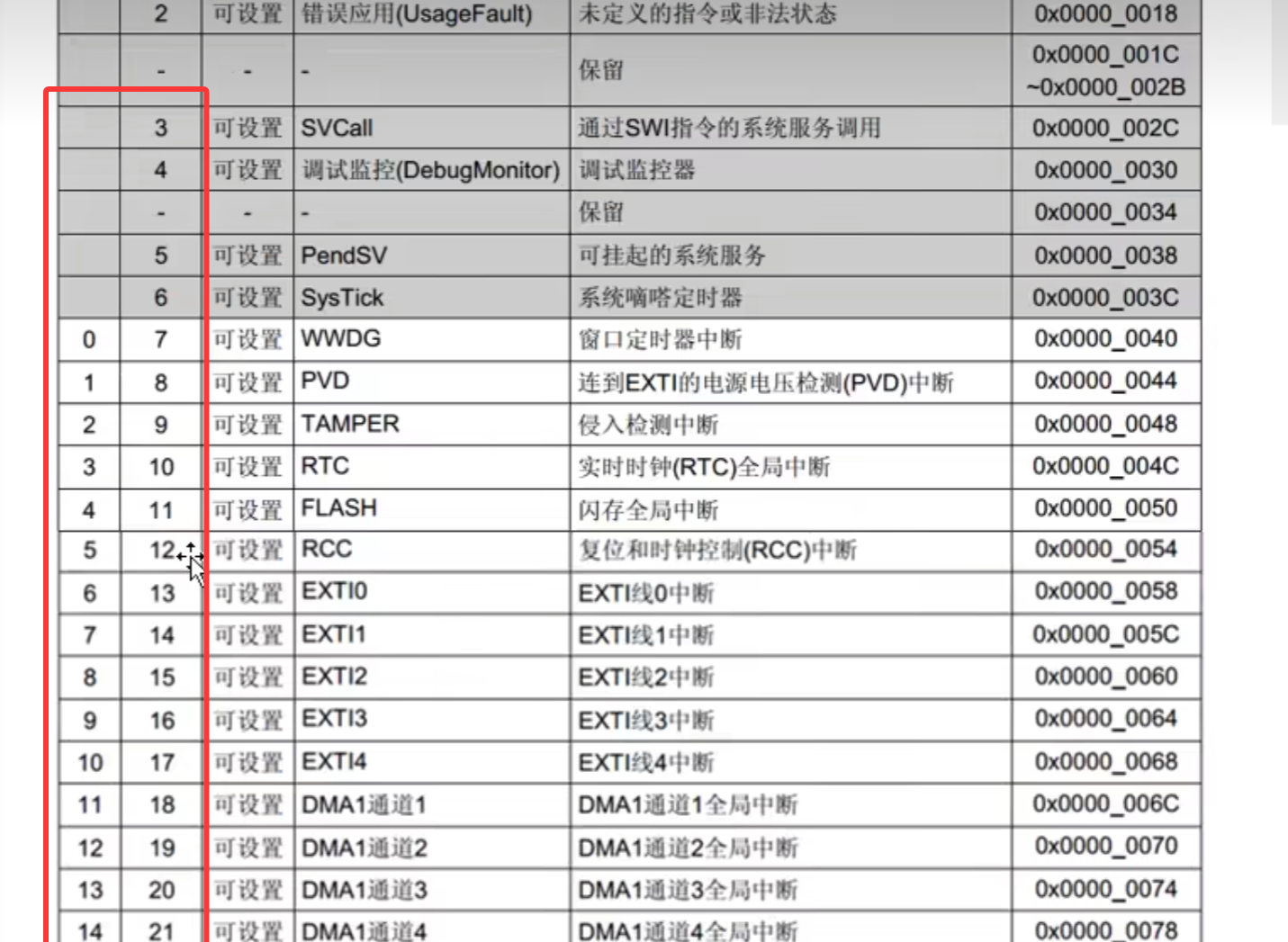

当抢占优先级和相应优先级都相同的时候，按照这个号来排队哈

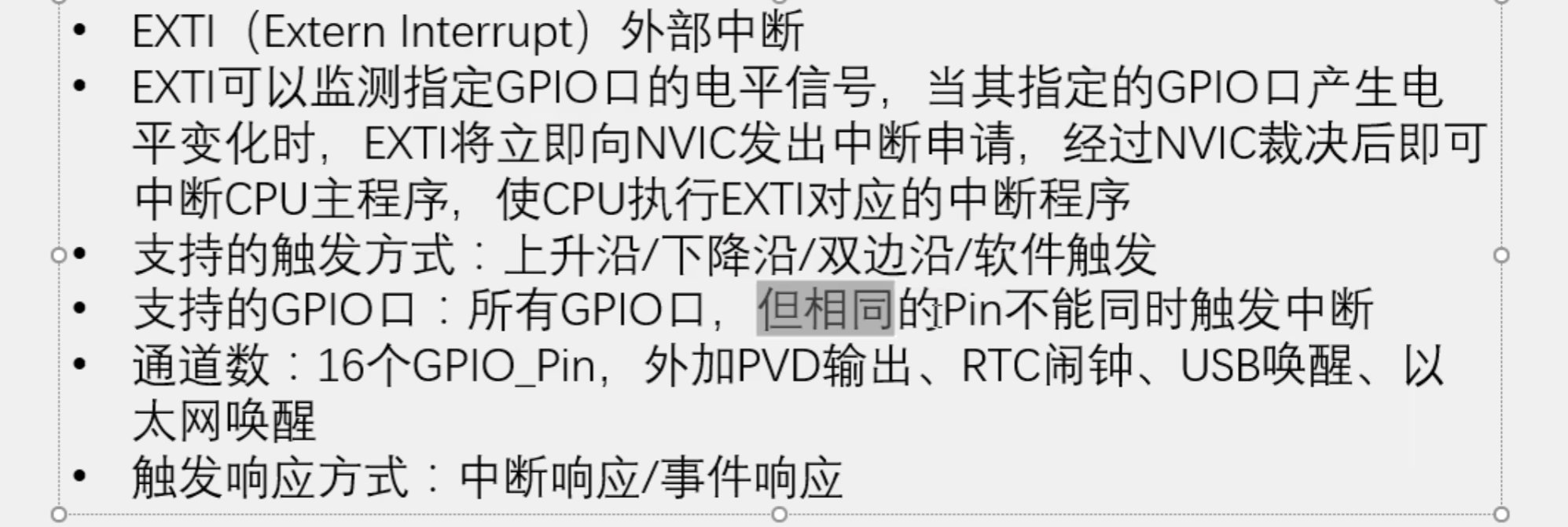

来看看中断中的外部中断EXTI：

要点是：
1.检测的是高低电平的变化
2.相同的PIN不能同时触发中断，比如GPIOA的PIN0和GPIOB的PIN0不能同时触发
就是选择中断引脚的时候，PA0和PB0不能都设置成EXTI引脚，PA0和PB1可以

这里触发相应的方式：

中断相应就是，触发了去执行中断函数
事件相应就是，触发了中断，去通向其他外设，控制其他外设如ADC

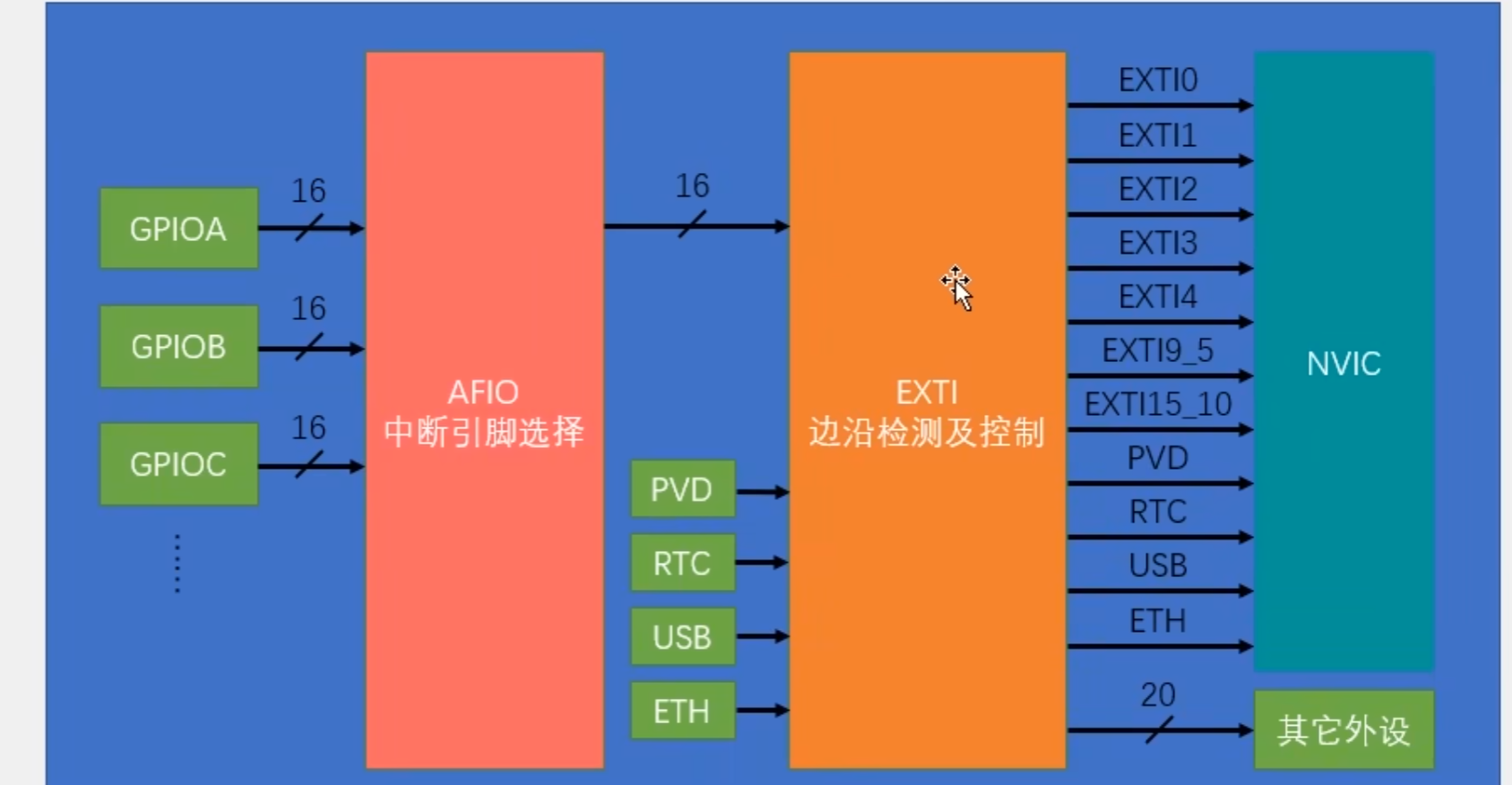

外部中断的基本结构

由于EXTI只有16路通道，但是GPIOA+GPIOB+……引脚数量肯定大于16
这里的AFIO就是选择引脚的

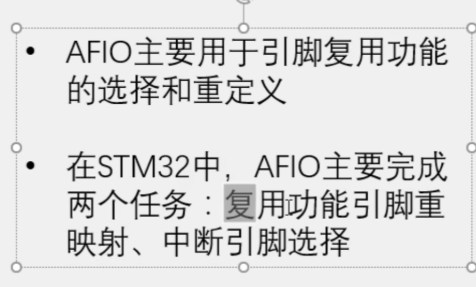

AFIO：
AFIO这里有两个功能
1 复用引脚重映射
2 中断引脚选择

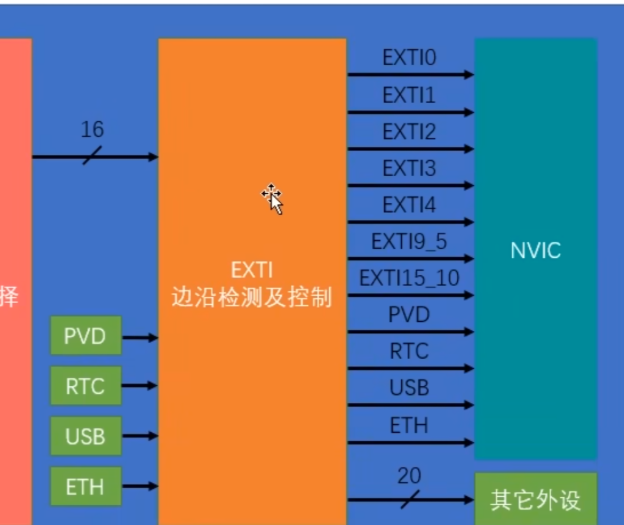

EXTI：

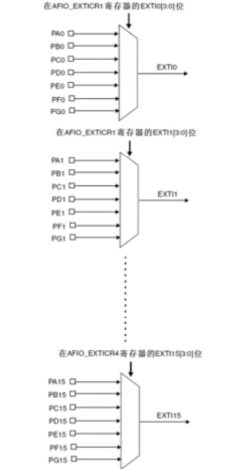

为什么在EXTI中，相同引脚不能被同时选择，如PA0PB0
因为EXTI最终输出到NVIC的是16路通道，
其中EXTI0的包含的引脚有PA0 PB0 PC0……
EXTI1包含的是PA1 PB1 PC1……
所以相同的引脚不能被选择


KEIL代码部分

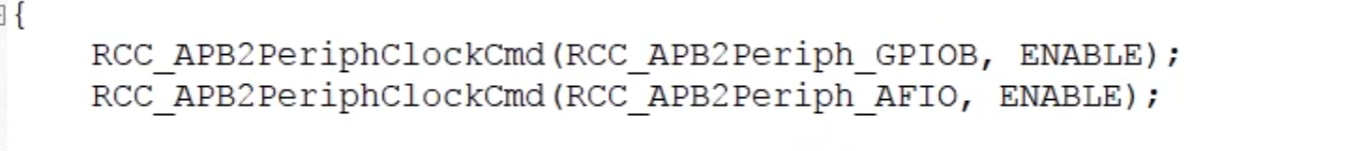

开启时钟，要用哪个外设就要开启哪个时钟
这里我们开启了GPIO,AFIO的时钟
其实还有EXTI和NVIC的，不过不用开启
EXTI不知道，反正默认打开
NVIC住皇宫里的，也不用打开，因为是内核的外设，内核的外设不用开启时钟，RCC管的是内核外的外设

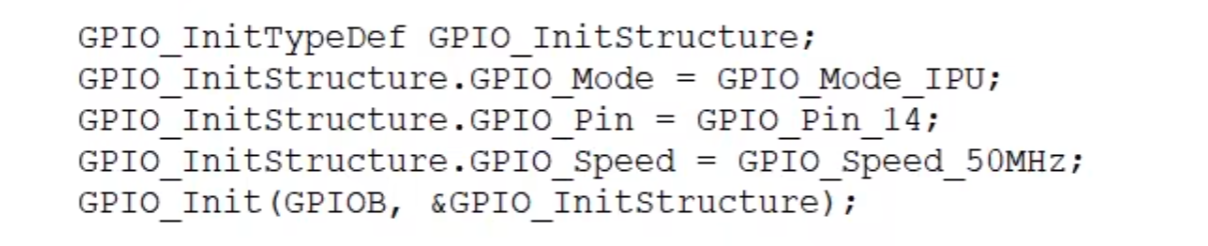

GPIO INIT

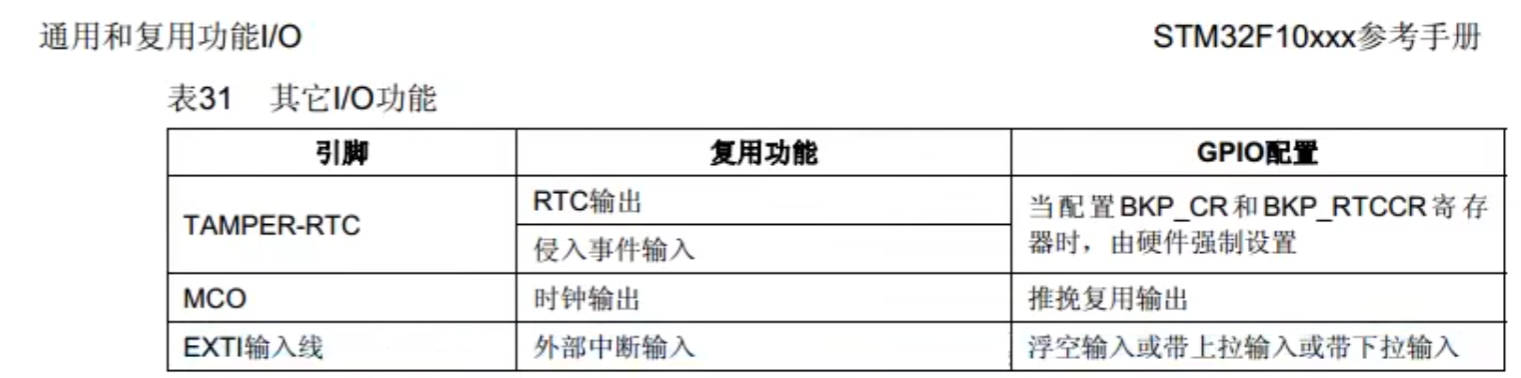

EXTI的GPIOMODE选IPU就行了


AFIO的函数
重映射的比较重要

配置AFIO的中断选择器来配置我们想要的引脚
这个虽然看起来像EXTI，但是实际上操作的是AFIO的，当成AFIO就行了，其实也可以当成EXTI的

配置：第一个参数是GPIOB，第二个PINSOURCE相当于GPIO_PIN_14

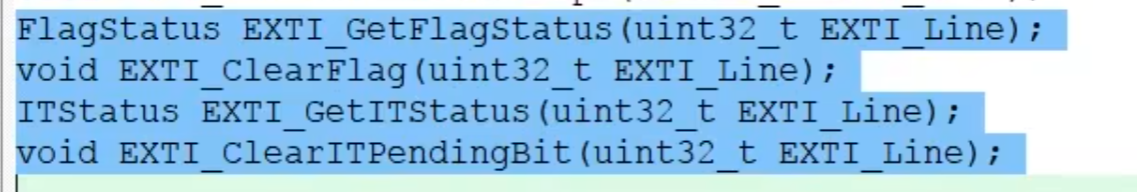

EXTI的函数：
初始化

这里上面两个函数在主函数里调用
下面两个函数在中断函数里调用就行了

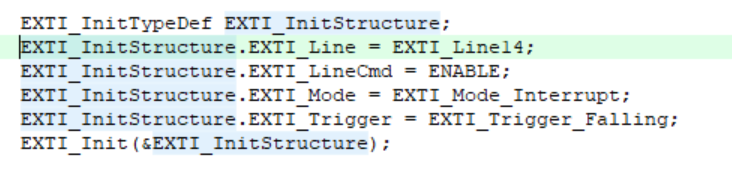

EXTI具体代码：

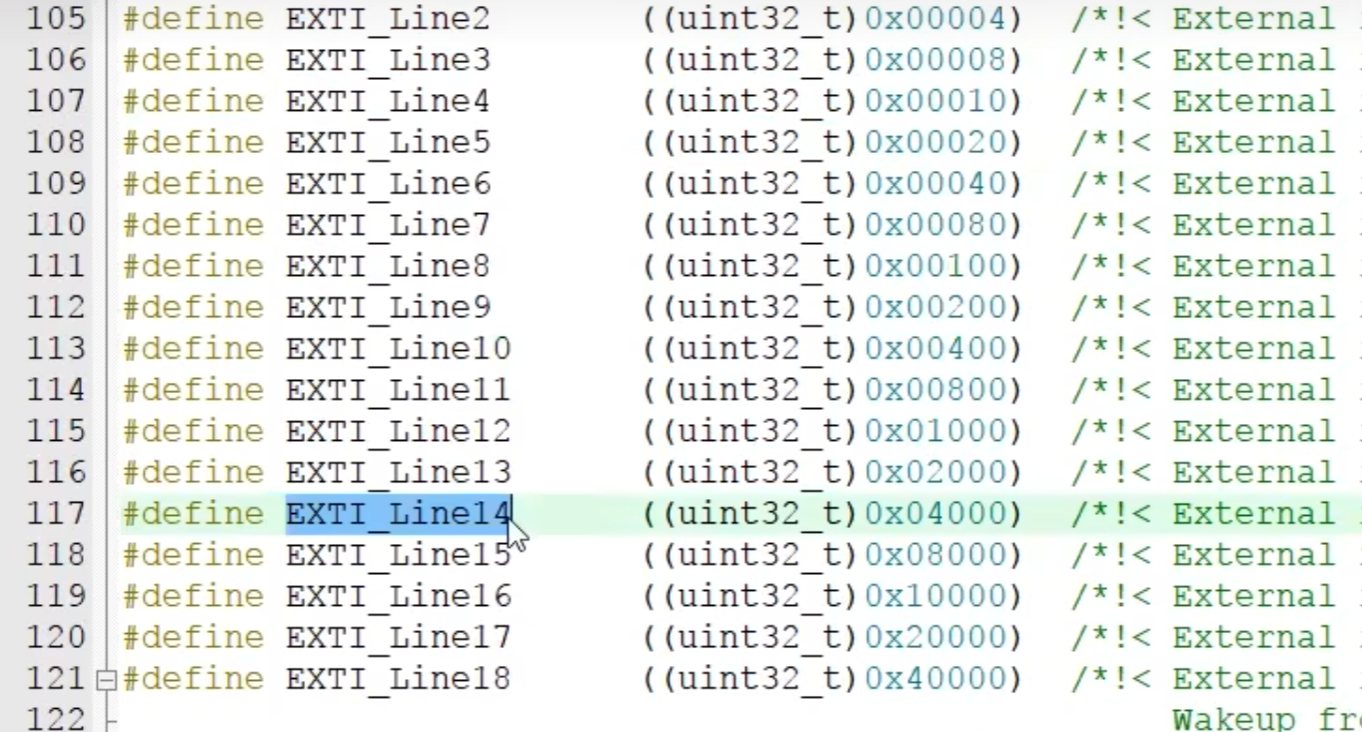

第一个是EXTI Line，以下是范围

第二个的意思就是开启EXTILINE14

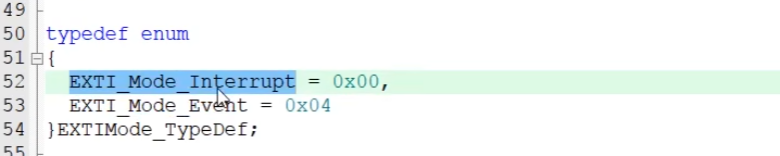

第三个是选中断模式还是事件模式，是个枚举值

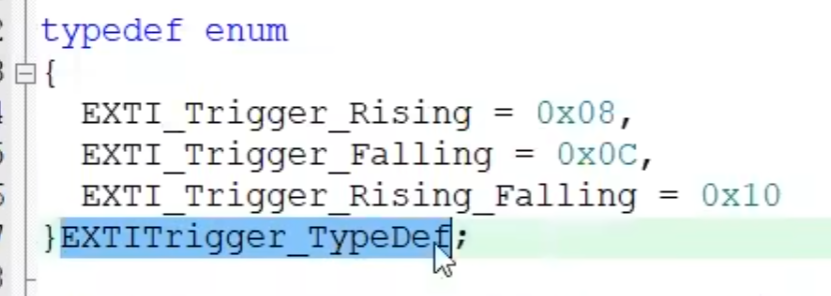

第四个值是上升沿还是下降沿还是双触发

NVIC:

这个函数是设置全局的中断优先级分组，每个芯片只能用一次的，
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

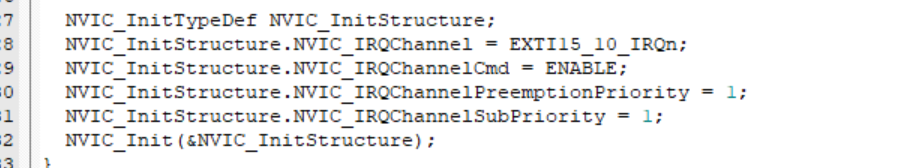

NVIC的INIT

第一个通道：因为我们选择的是14通道EXTI进来的，触发的NVIC中断，每个通道对应一个中断相应函数
第二个是使能
三个抢占优先级，四个相应优先级

ADC1_2_IRQn
USB_HP_CAN1_TX_IRQn
USB_LP_CAN1_RX0_IRQn
CAN1_RX1_IRQn
CAN1_SCE_IRQn
EXTI9_5_IRQn
TIM1_BRK_IRQn
TIM1_UP_IRQn
TIM1_TRG_COM_IRQn
TIM1_CC_IRQn
TIM2_IRQn
TIM3_IRQn
TIM4_IRQn
I2C1_EV_IRQn
I2C1_ER_IRQn
I2C2_EV_IRQn
I2C2_ER_IRQn
SPI1_IRQn
SPI2_IRQn
USART1_IRQn
USART2_IRQn
USART3_IRQn
EXTI15_10_IRQn
RTCAlarm_IRQn
USBWakeUp_IRQn

初始化搞完了现在搞中断函数，由于中断函数的名字都是固定的
找一下

__initial_sp
Reset_Handler
NMI_Handler
HardFault_Handler
MemManage_Handler
BusFault_Handler
UsageFault_Handler
0
0
0
0
SVC_Handler
DebugMon_Handler
0
PendSV_Handler
SysTick_Handler

al Interrupts
WWDG_IRQHandler
PVD_IRQHandler
TAMPER_IRQHandler
RTC_IRQHandler
FLASH_IRQHandler
RCC_IRQHandler
EXTI0_IRQHandler
EXTI1_IRQHandler
EXTI2_IRQHandler
EXTI3_IRQHandler
EXTI4_IRQHandler
DMA1_Channel1_IRQHandler
DMA1_Channel2_IRQHandler
DMA1_Channel3_IRQHandler
DMA1_Channel4_IRQHandler
DMA1_Channel5_IRQHandler
DMA1_Channel6_IRQHandler
DMA1_Channel7_IRQHandler
ADC1_2_IRQHandler
USB_HP_CAN1_TX_IRQHandler
USB_LP_CAN1_RX0_IRQHandler
CAN1_RX1_IRQHandler
CAN1_SCE_IRQHandler
EXTI9_5_IRQHandler
TIM1_BRK_IRQHandler
TIM1_UP_IRQHandler
TIM1_TRG_COM_IRQHandler
TIM1_CC_IRQHandler
TIM2_IRQHandler
TIM3_IRQHandler
TIM4_IRQHandler
I2C1_EV_IRQHandler
I2C1_ER_IRQHandler
I2C2_EV_IRQHandler
I2C2_ER_IRQHandler
SPI1_IRQHandler
SPI2_IRQHandler
USART1_IRQHandler
USART2_IRQHandler
USART3_IRQHandler
EXTI15_10_IRQHandler
RTCAlarm_IRQHandler
USBWakeUp_IRQHandler

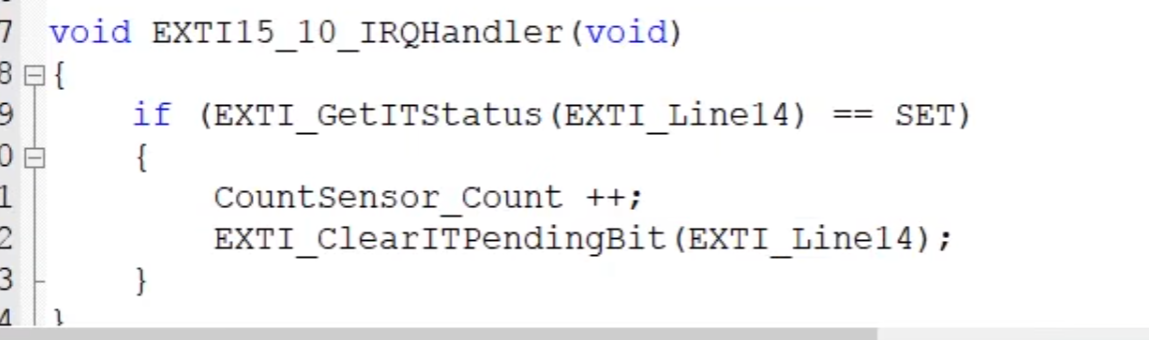

这里是中断函数，因为我们的10~15通道合并在一块了，然后要具体到14通道的话需要判断这个标志位

最后要记得清空中断标志位
