射频学习之HFSS入门（一）

下载

我下载的版本是 ANSYS Electromagnetics Suite 2023 R1

通过这篇文章下载，教程非常详细

介绍

基本概念

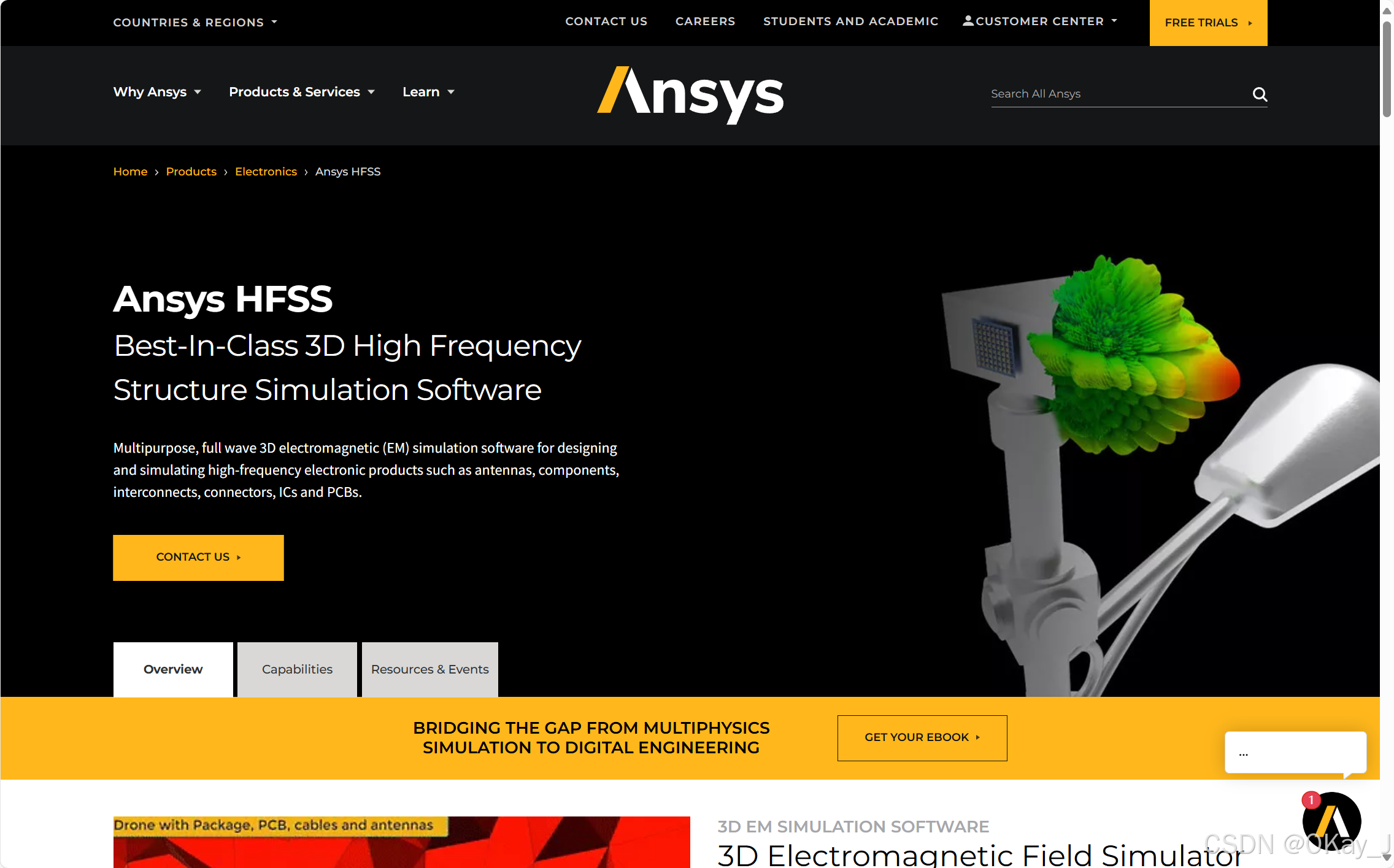

HFSS (High-Frequency Structure Simulator) 是由 ANSYS 开发的一个专业的 电磁场仿真软件，广泛用于高频电子工程中的电磁场分析。它主要用于设计和优化电磁设备，如天线、微波元件、射频(RF)设备等，能够帮助工程师模拟和分析复杂的电磁波传播和电磁场效应。

HFSS 是一个基于有限元法 (FEM) 的仿真工具。它能够精确计算电磁场在复杂几何结构中的分布，帮助用户预测设计中可能出现的性能问题。HFSS 主要用于以下几类设计和分析：

天线设计与优化：包括常规天线、阵列天线、微带天线、卫星通信天线等。

射频元件：如滤波器、耦合器、分配器、波导等。

电磁兼容性分析 (EMC)：用于预测和解决电子设备中电磁干扰(EMI)和电磁兼容性(EMC)问题。

微波和射频设计：比如微波电路、集成电路(IC)的设计与优化。

光电和光纤设备：虽然 HFSS 主要关注电磁波，但它也可以用于分析光波等高频应用。

特点

有限元法 (FEM)：HFSS 使用有限元法进行电磁场分析，能够解决大规模、高频复杂问题，提供非常精确的电磁场分布和设计性能。

全波仿真：与传统的等效电路模型不同，HFSS 进行的是全波仿真，这使得它能更准确地模拟和计算电磁波在不同介质中的传播。

3D 模型支持：HFSS 支持三维建模，可以设计复杂的结构并进行仿真，包括内外部组件、接地平面等。

自动化优化：HFSS 提供了强大的优化工具，可以通过自动化调节设计参数，以满足特定的性能要求。

多种求解方法：HFSS 提供了多种求解器，包括矩量法（MoM）、有限差分法（FDTD）、有限元法（FEM）等，可以根据问题的不同选择最合适的求解方法。

适应不同频段：HFSS 可以处理从低频到高频的各种电磁问题，特别适用于微波和射频领域。

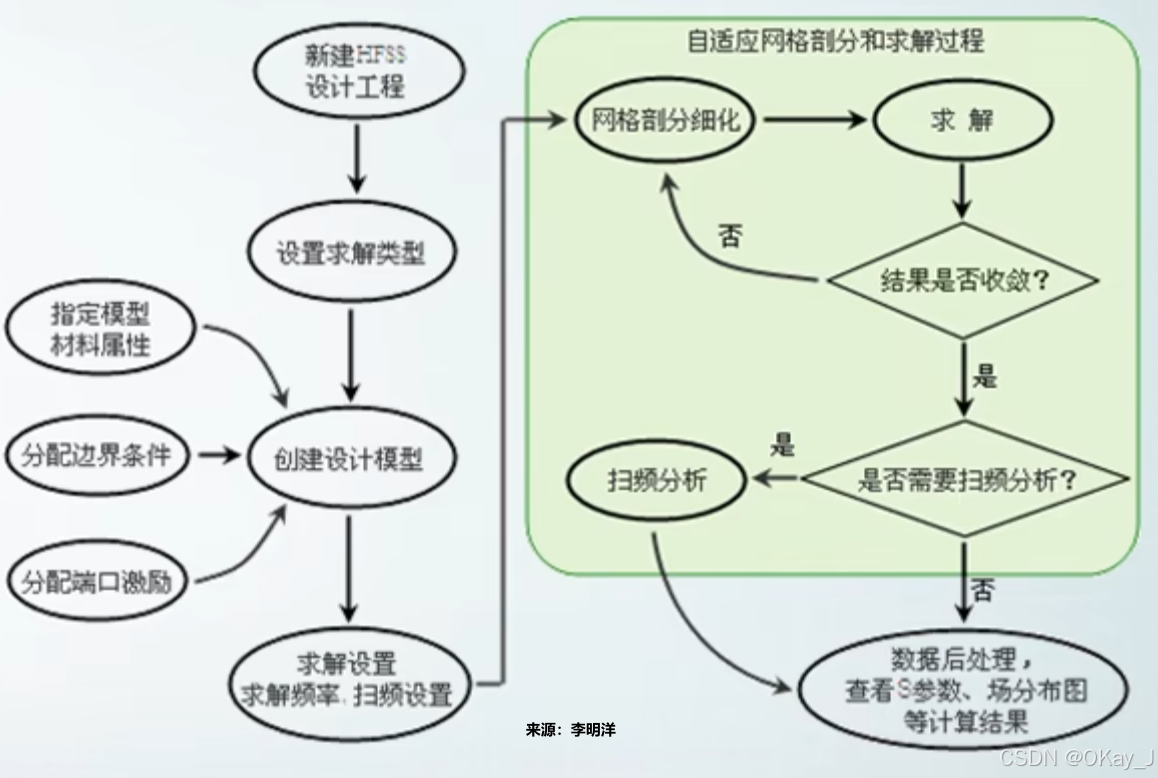

工作流程

HFSS 的工作流程主要包括以下几个步骤：

建模：
使用 HFSS 提供的 3D 建模工具创建几何模型。可以使用内置的建模工具或导入 CAD 文件。
在建模时，可以设置不同材料的电磁特性，如介电常数、磁导率等。

设置边界条件与激励：
在模型中定义适当的边界条件，模拟开放空间、电磁波传播等环境。
设置激励源，如波导端口、传输线等，来定义信号输入的位置和方式。

求解与仿真：
选择合适的求解方法，并运行仿真。HFSS 会根据模型、边界条件和激励源来计算电磁场分布。
可以通过不同的求解器来对问题进行细分和优化。

结果分析与优化：
HFSS 提供了丰富的后处理功能，可以展示 S 参数（如反射、传输）、电场、磁场、功率损耗等数据。
通过图形化界面，用户可以分析设计是否符合预期需求，并对设计进行优化。

输出设计数据：
完成仿真后，用户可以导出设计的详细数据，用于进一步分析、报告或直接与其他设计工具（如 PCB 设计工具）集成。

优势

HFSS具有精确的场仿真器，强大的电性能分析能力和后处理功能，可用于分析、计算并显示下列参数：

S、Y、Z等参数矩阵

S 参数，也称为散射参数，是描述高频电路（如射频和微波电路）中信号反射与传输的量度。它特别适用于网络分析，帮助评估信号在电路中的传播情况。

Y 参数，是描述电路中端口电压和电流之间关系的参数。它的单位是“西门子”（S），反映了电路的导纳特性。

Z 参数，是描述电路中端口电压与电流之间关系的参数，表示的是电路的阻抗特性。

电压驻波比（VSWR）

VSWR 是反映信号传输质量的重要参数，表示沿传输线传播的电波和反射波的振幅比例。它衡量了电路的匹配程度。

端口阻抗和传播常数

端口阻抗：指传输线的输入端口或输出端口的阻抗。它对电路性能有重要影响，特别是在功率传输和信号反射的分析中。
传播常数：描述电磁波在特定介质中传播的特性，通常包括介质的传播速度和衰减特性。
传播常数 𝛾包括两个分量：
α (衰减常数)：表示信号在传播过程中衰减的程度。
β (相位常数)：表示波前的传播速度。

电磁场分布和电流分布

谐振频率、品质因数Q

谐振频率：是天线或电路在其特定结构下能发生共振的频率点，在该频率下系统的响应最强。
品质因数 (Q)：是衡量一个系统（例如天线、滤波器等）在谐振频率附近的选择性和能量损耗的参数。高 Q 值表示系统损耗小，响应尖锐；低 Q 值表示系统损耗较大。

天线辐射方向图和各种天线参数，如：增益、方向性、波束宽度等

天线辐射方向图：是表示天线在不同方向上辐射功率强度的图形。它可以帮助评估天线的辐射效率、覆盖范围和指向性。
增益 (Gain)：天线在特定方向上的辐射能力相对于理想天线的增益。增益高的天线能够在特定方向上提供更强的信号。
方向性 (Directivity)：天线在某一特定方向上的辐射能力，相对于全向天线的能力。
波束宽度 (Beamwidth)：描述天线辐射方向图中功率衰减到最大值的一定比例（通常为 3dB）时的角度范围。

比吸收率（SAR）

SAR 是衡量单位质量组织吸收电磁能量的速率。它通常用于评估无线设备（如手机）对人体的影响，确保它们的电磁辐射不会超过安全限值。

雷达反射截面（RCS）

RCS 是衡量目标物体对雷达波反射能力的一个参数。它的大小与目标物体的形状、材料、方向等因素相关。
