函数栈帧（1）

栈

四个特点

• 一个限定表尾进行删除（出栈）和插入（入栈）操作的线性表，其过程类似与压子弹与退子弹（后进先出）。
• 一个由系统自动分配的内存空间，譬如调用函数、创建临时变量时内存空间的创建与销毁。
• 用于存储函数内部的局部变量、方法调用、函数传参数值等。
• 由高地址向低地址生长。

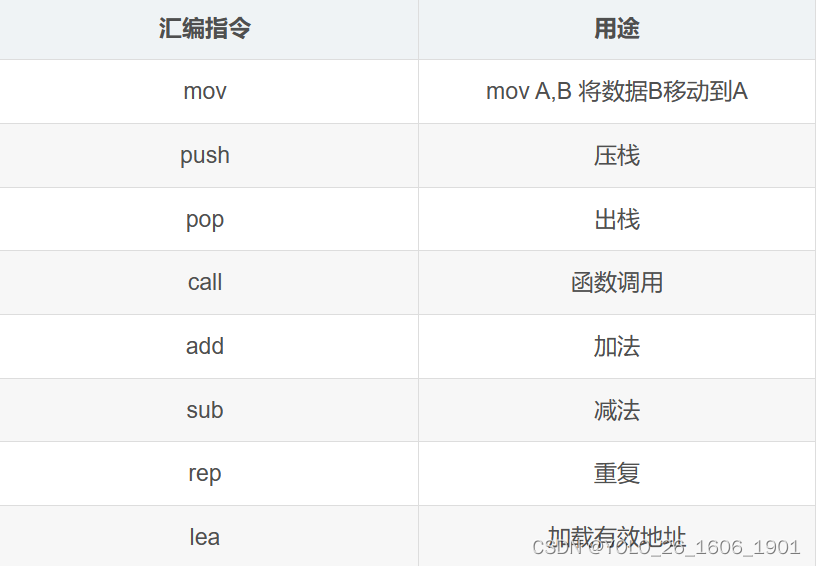

 常用寄存器及简单汇编指令

栈帧

• 栈帧是一块因函数运行而临时开辟的空间。
• 每调用一次函数便会创建一个独立栈帧。
• 栈帧中存放的是函数中的必要信息，如局部变量、函数传参、返回值等。
• 当函数运行完毕栈帧将会销毁。

main函数栈帧创建

main函数的调用链条

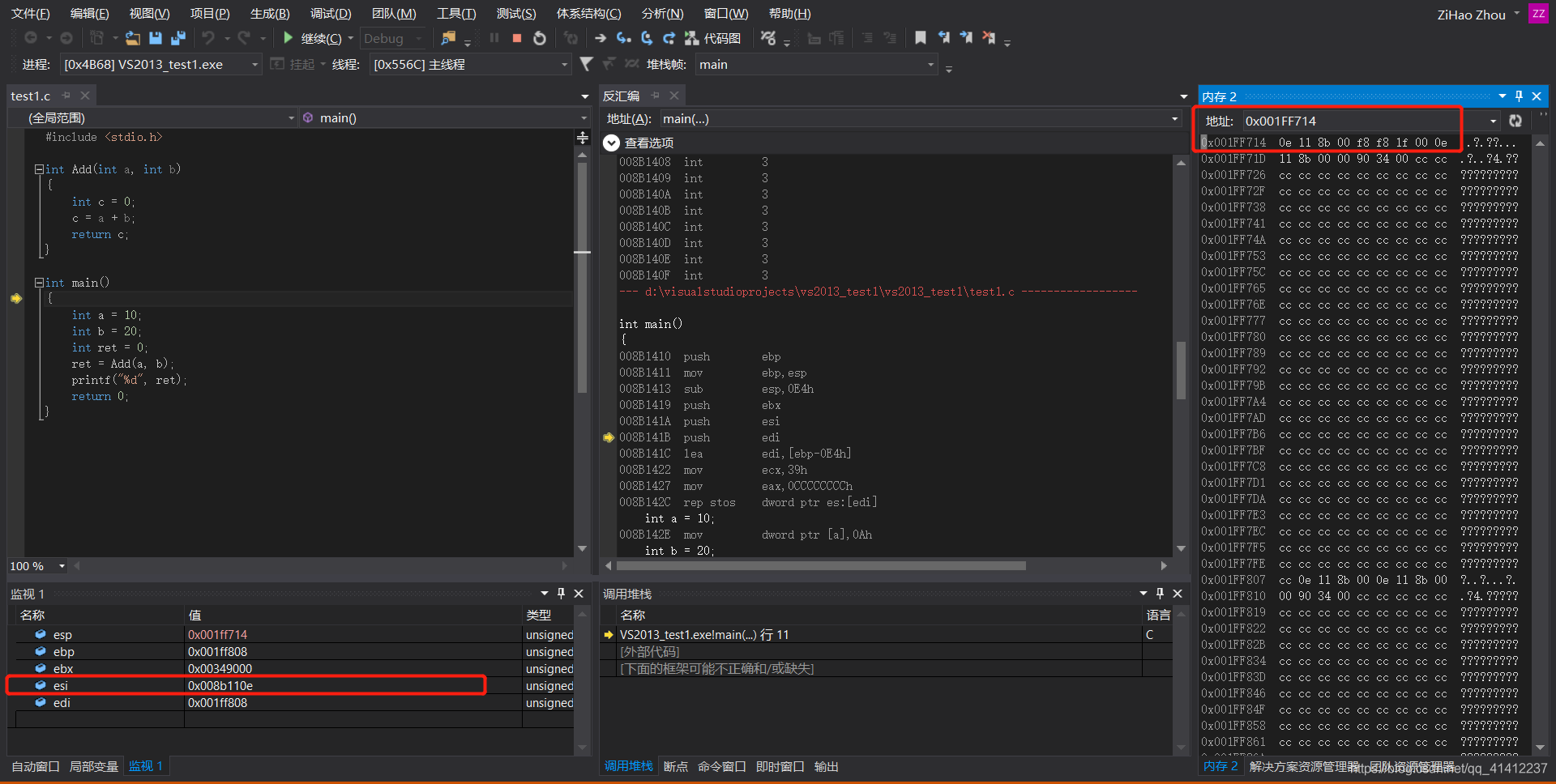

main函数在被调用时，创建了栈帧。在调试过程中将转到反汇编，便能直观的看到main函数栈帧创建的过程。首先需明确的是，函数栈帧由寄存器esp,ebp维护。

008B1410  push        ebp
008B1411  mov         ebp,esp
008B1413  sub         esp,0E4h
008B1419  push        ebx
008B141A  push        esi
008B141B  push        edi
008B141C  lea         edi,[ebp-0E4h]
008B1422  mov         ecx,39h
008B1427  mov         eax,0CCCCCCCCh
008B142C  rep stos    dword ptr es:[edi] //dword 为 4个字节

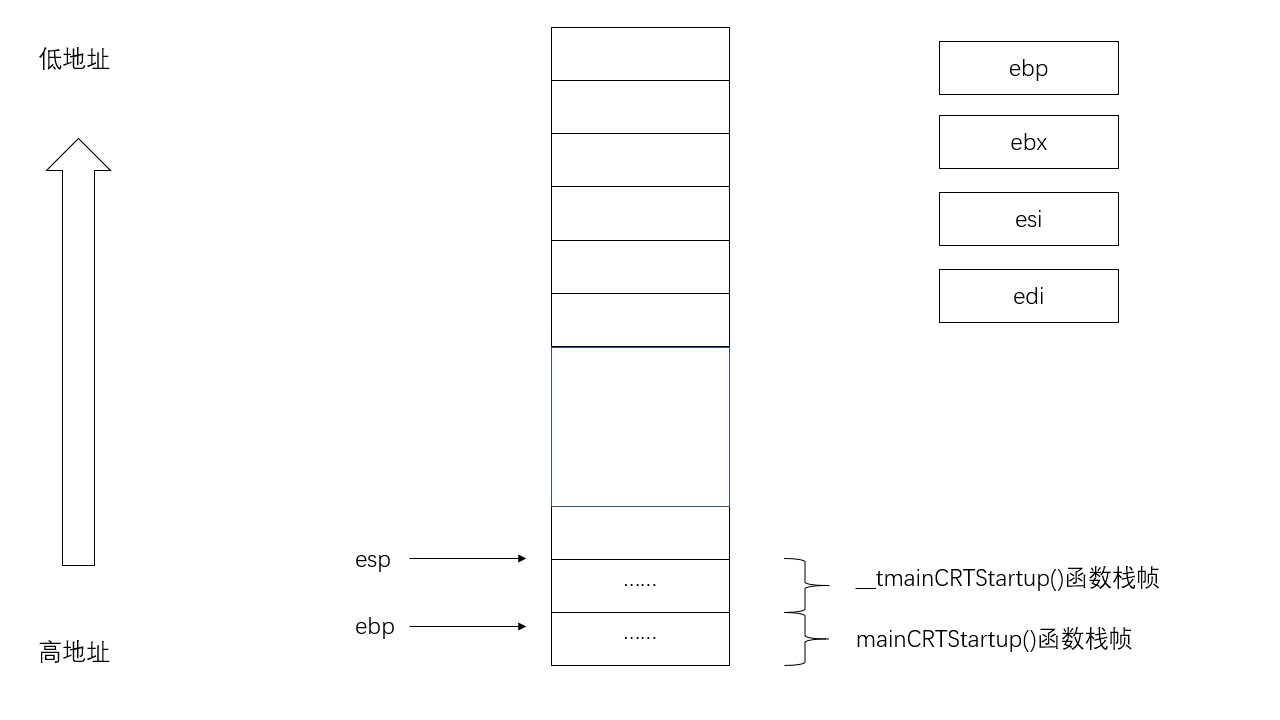

1. 在__tmainCRTStartup()函数顶部压入ebp，如图所示esp指向ebp，ebp成功压入栈中。

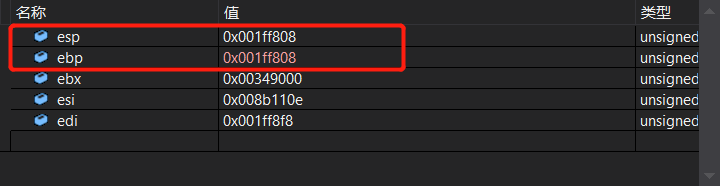

2.esp值传递给ebp

3.esp减去0E4h：由于栈先使用高地址后使用低地址，减去一个值意味着esp指针向低地址移动了0E4h个地址，此处便开辟了main函数的栈帧。

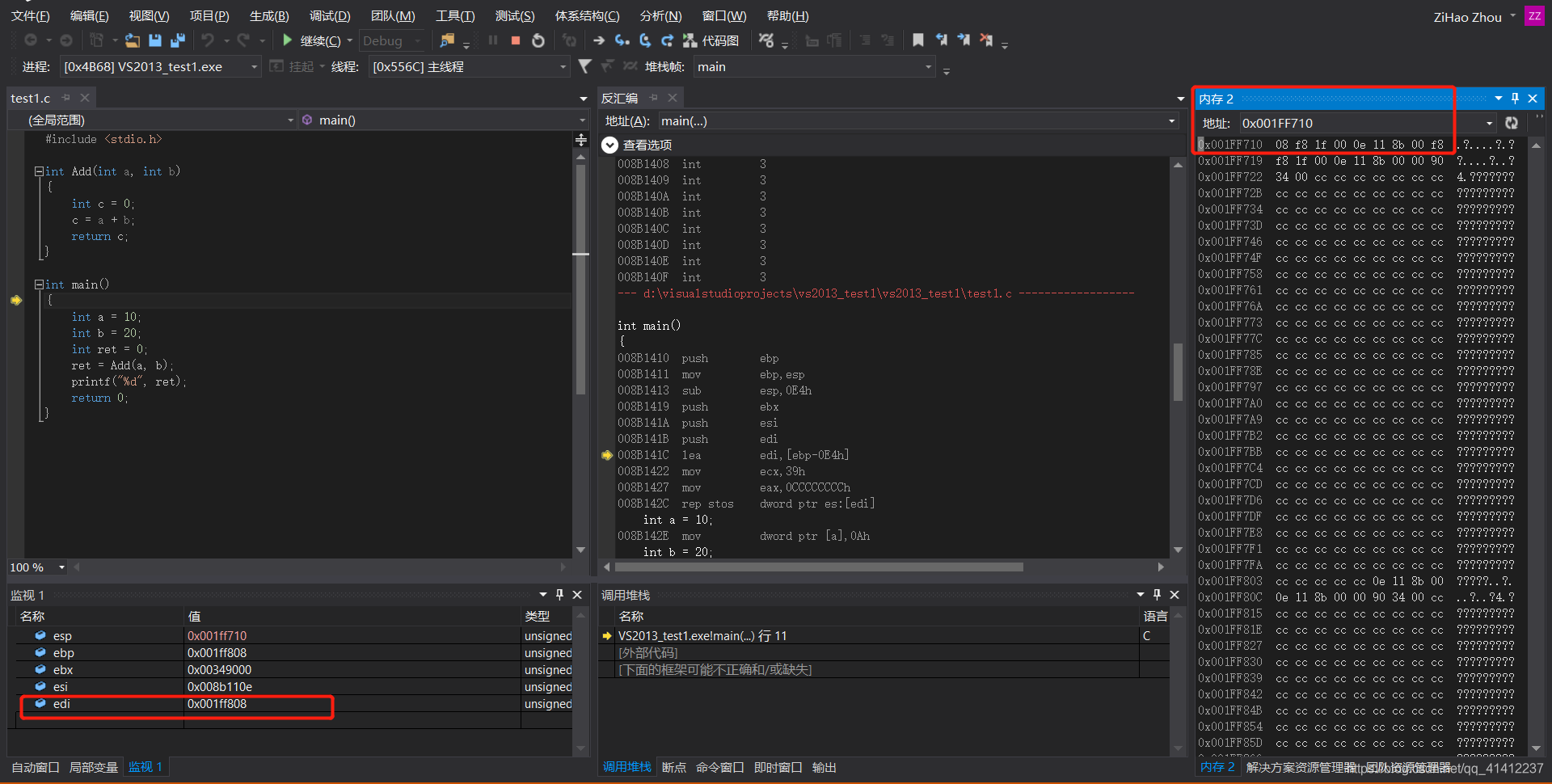

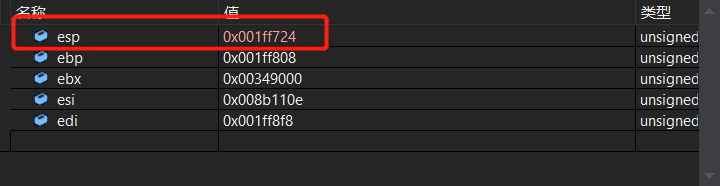

     4.压入ebx，esp指向ebx顶部。

     5.压入esi，esp指向esi顶部。

     6.压入edi，esp指向edi顶部。

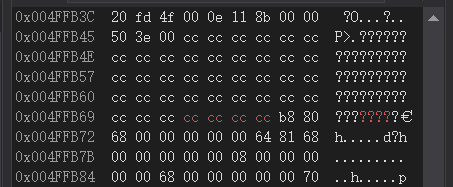

     7.将edi向下39h个空间全部改为0xCCCCCCCC。



动态演示

局部变量创建

int a = 10;
00AA142E  mov         dword ptr [ebp-8],0Ah
	int b = 20;
00AA1435  mov         dword ptr [ebp-14h],14h
	int ret = 0;
00AA143C  mov         dword ptr [ebp-20h],0

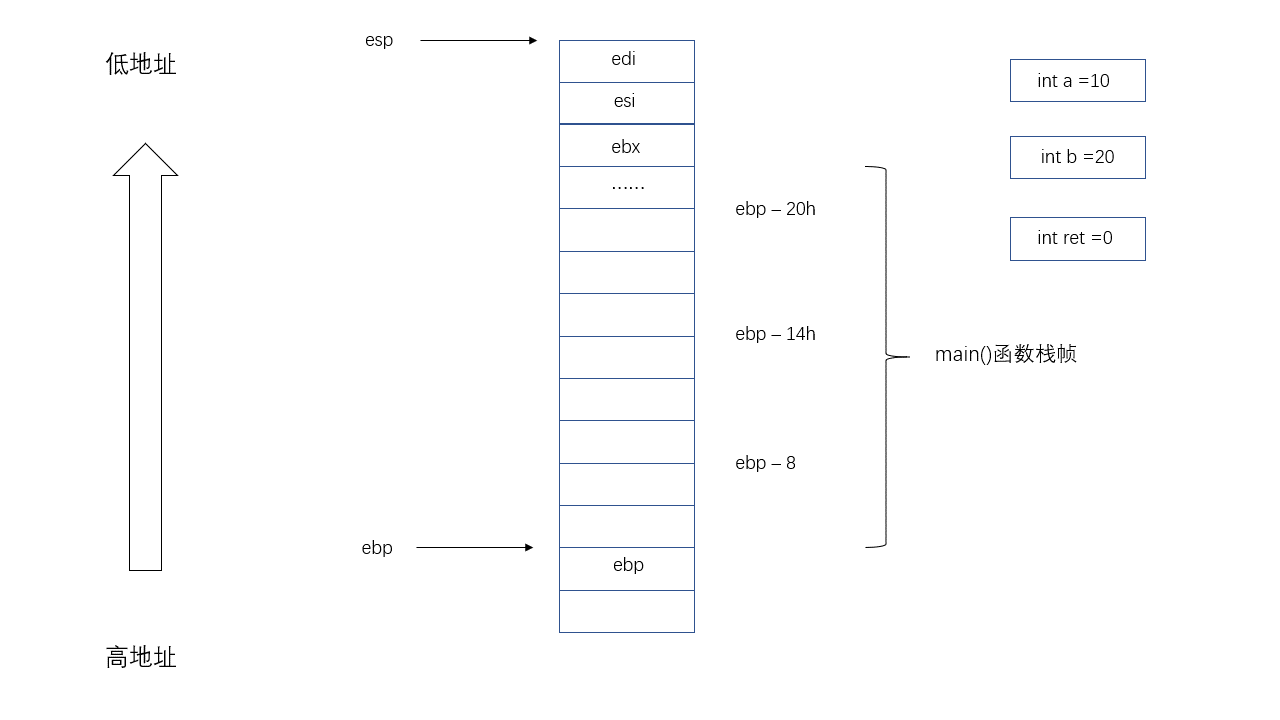

1. 将十六进制整数:0Ah（DEC 10）放入ebp 向低地址移动8个字节。
2. 将十六进制整数:14h（DEC 20）放入ebp 向低地址移动20个字节。
3. 将十六进制整数:0（DEC 0）放入ebp 向低地址移动32个字节。

动态演示

 函数传参与调用

ret = Add(a, b);
00AA1443  mov         eax,dword ptr [ebp-14h]
00AA1446  push        eax
00AA1447  mov         ecx,dword ptr [ebp-8]
00AA144A  push        ecx
00AA144B  call        00AA10E1
00AA1450  add         esp,8
00AA1453  mov         dword ptr [ebp-20h],eax

从以上汇编代码可知函数是先传参后调用，函数传参顺序是从右往左。

函数传参

1. ebp - 14h 的地址传给eax，即eax中实际存放了20。
2. eax 压栈。
3. ebp - 8 的地址传给ecx，即ecx中实际存放了10。
4. ecx 压栈。

函数调用

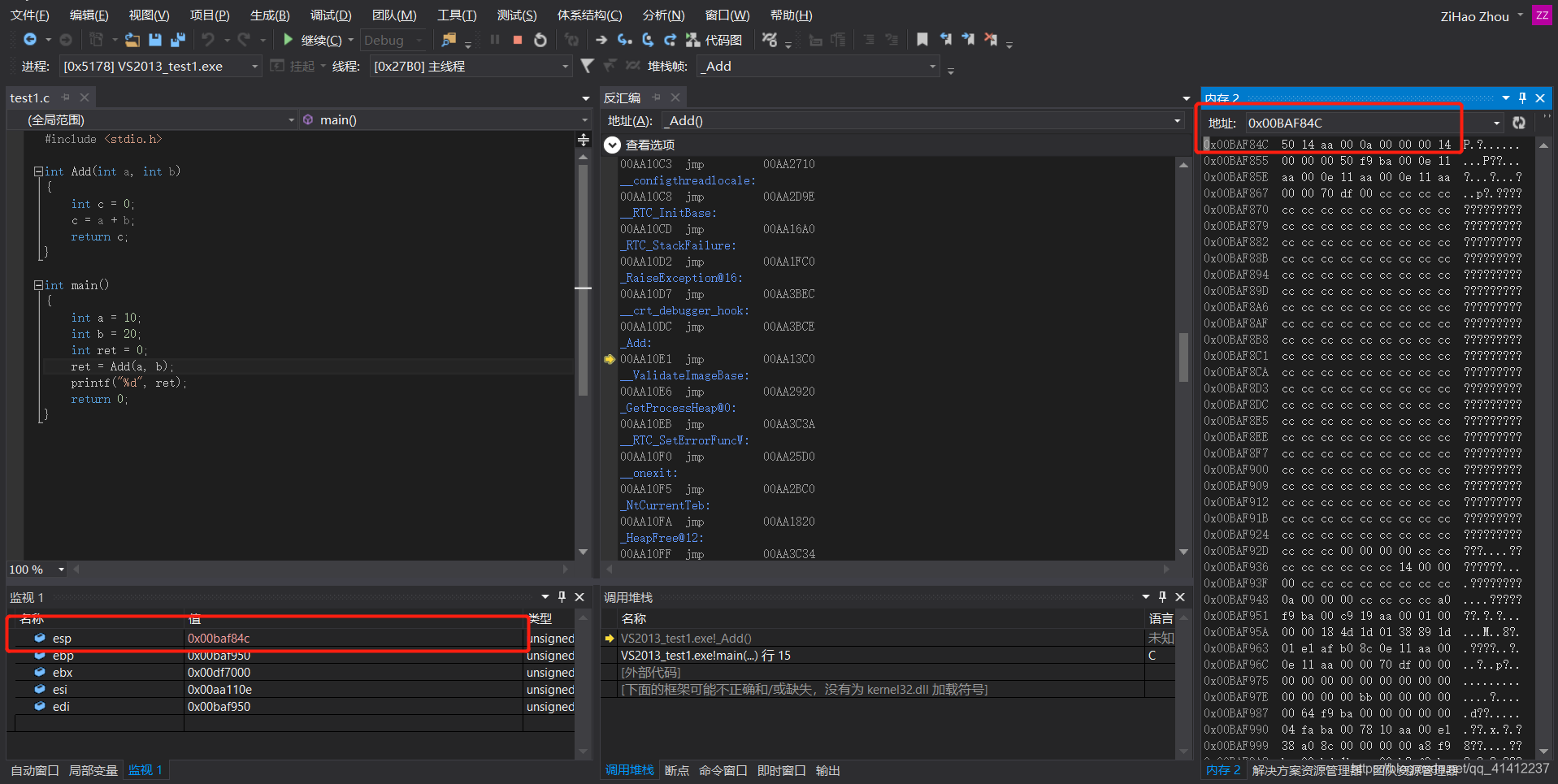

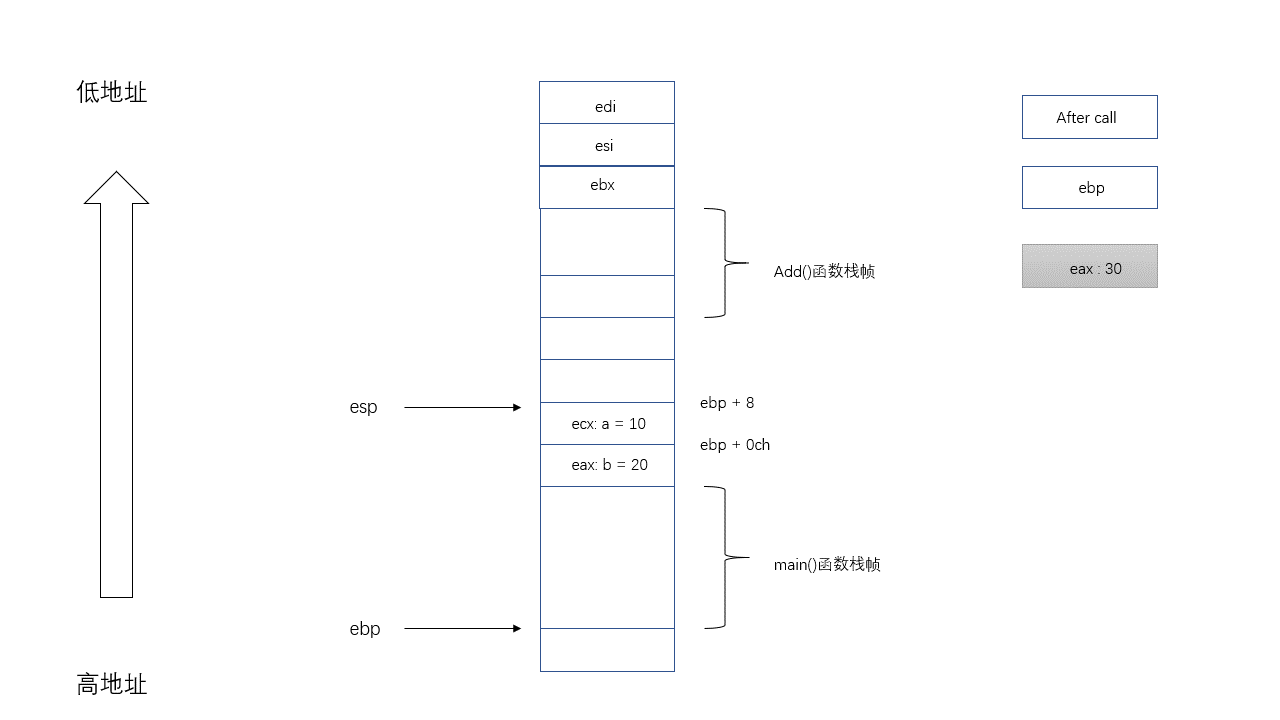

在执行call指令后，栈中压入call指令的下一条地址。

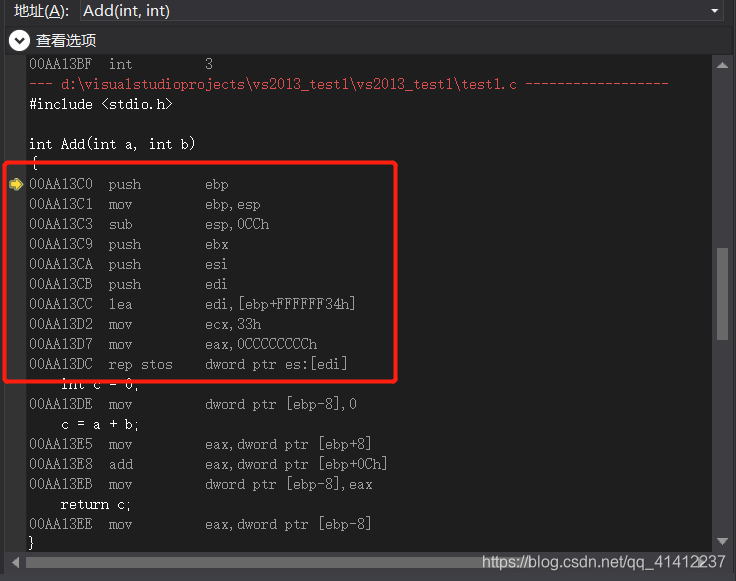

进入Add()函数，可以看出这与此前main函数开辟栈帧的过程类似，说明Add()函数调用又开辟了一块独立的栈帧。

在函数栈帧、局部变量创建完毕后，进行Add()函数运算过程：

c = a + b;
00AA13E5  mov         eax,dword ptr [ebp+8]
00AA13E8  add         eax,dword ptr [ebp+0Ch]
00AA13EB  mov         dword ptr [ebp-8],eax

 将（ebp + 8）的值传递给eax，此时的ebp存放Add函数的栈底指针，（ebp + 8） 的位置即函数传参时创建的ecx的地址，其内部存放的正是10。
eax寄存器中执行求和指令，加上（ebp + 0ch) 中的值，同理可以得知（ebp + 0ch）中的值是20。
将eax的经过求和的结果，传递到（ebp - 8）的位置 。

通过上述过程可以得知函数内部并未给形参开辟空间，而是直接查找了实参传递时的地址，由此解释了形参其实是实参的一份临时拷贝。

函数返回

return c;
00AA13EE  mov         eax,dword ptr [ebp-8]

 将返回值传递至寄存器eax中，因此在函数调用结束函数栈帧被销毁时，返回值并不会销毁。在函数拿到返回值后，开始出栈：

00AA13F1  pop         edi
00AA13F2  pop         esi
00AA13F3  pop         ebx
00AA13F4  mov         esp,ebp
00AA13F6  pop         ebp
00AA13F7  ret

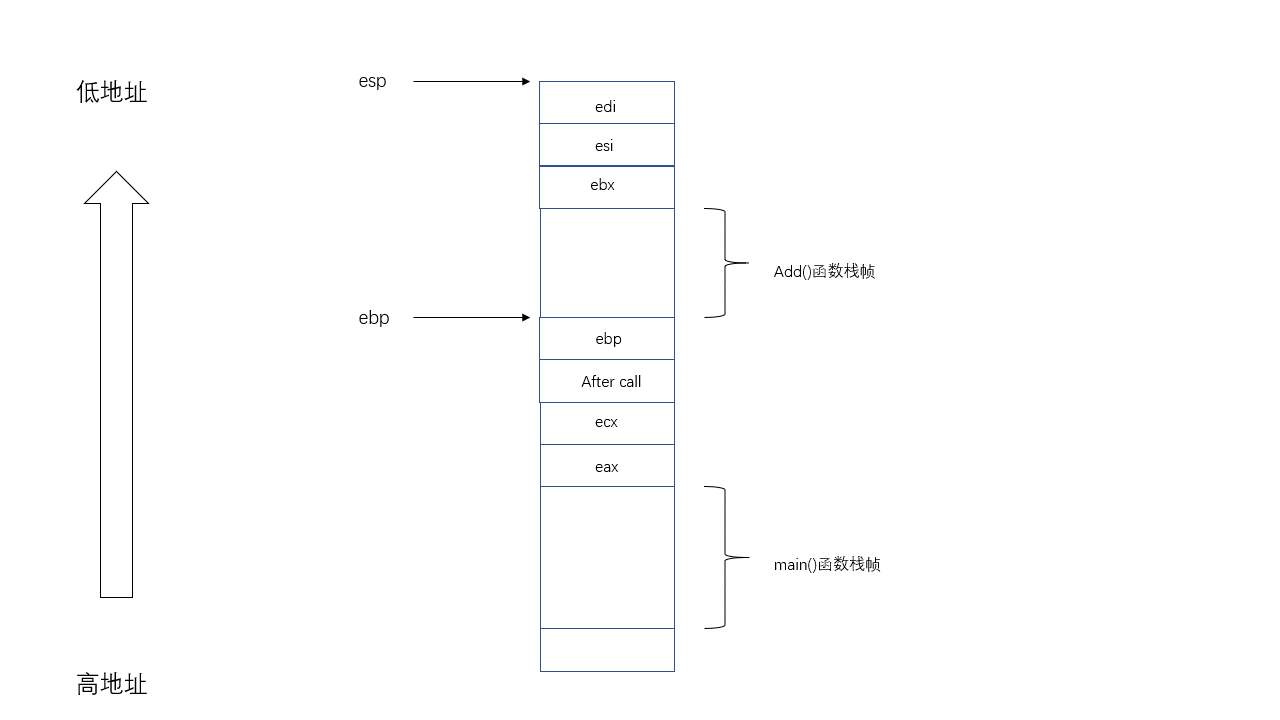

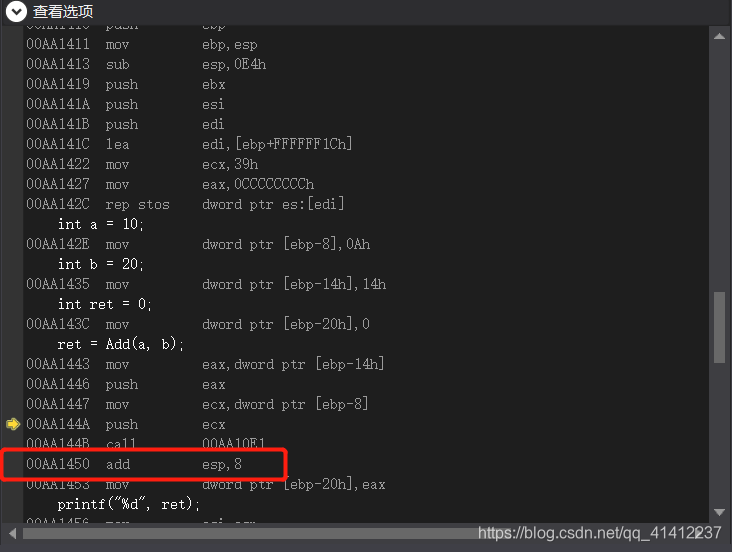

从低位置到高位置依次弹出edi，esi，ebx，随后将ebp赋给esp并弹出ebp，最后执行ret指令返回到调用Add函数的call指令的下一地址，在执行ret指令时实际已弹出After call，以执行指令 add  esp,8，此时esp向高地址移动8字节，esp，ebp重新维护main函数，eax中存放的返回值将被传递给地址（ebp - 20h）即ret的地址。至此，Add函数返回完毕。main函数栈帧销毁过程与前述过程类似。
