SOC与MCU详细介绍，深入浅出易懂

MCU

MCU只是一个芯片，需要配合外围电路才能完成最终产品功能。

MCU就像大脑，其它乱七八糟的按键、蜂鸣器、LED灯、数码管等等就相当于手、眼睛、嘴巴、脚等等

我们可以根据电路原理图用C语言和汇编写程序，程序编译好以后下载到单片机里，就可以控制相应的外围电路(按键、蜂鸣器、LED灯、数码管等)去”动作”了。

1.内部集成

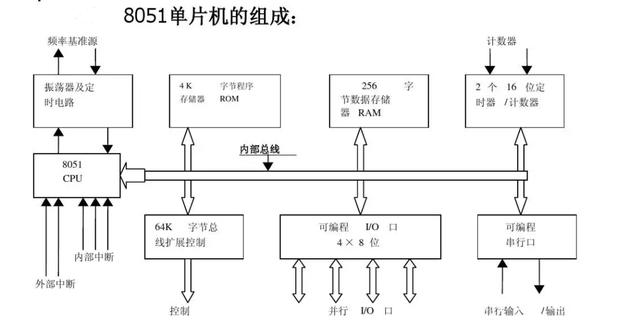

上图是最简单51内核MCU的内部组成，有CPU、RAM、ROM、定时器(计数器)、串口、外部中断组成。

 2.价格

MCU价格一般比较低，几毛到几十块都有。

3.常见厂家

(宏晶科技)STC、意法半导体(ST)、瑞萨(Renesas)、爱特梅尔(Atmel)等等。

4.常见MCU

比如STC的51单片机，ST的STM8、STM32、Arduino的AVR、TI的MSP430等等。

5.操作系统

MCU一般最多只运行实时操作系统(RTOS)，不会上Linux，更多的是”裸机”编程

SOC

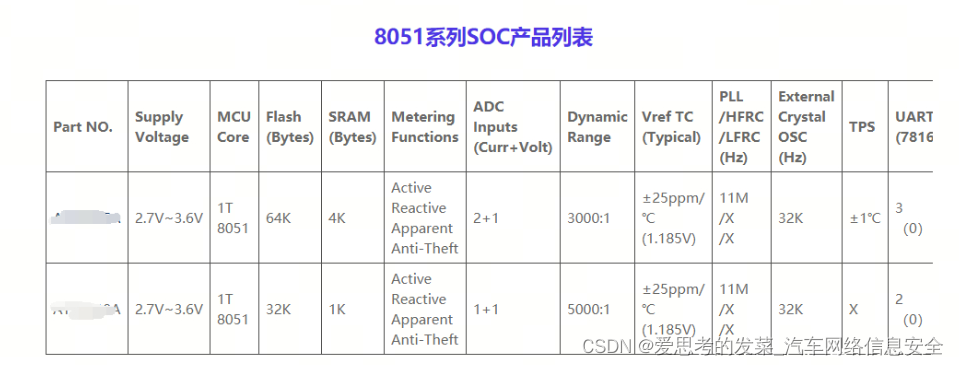

以某个计量SOC的产品列表为例：

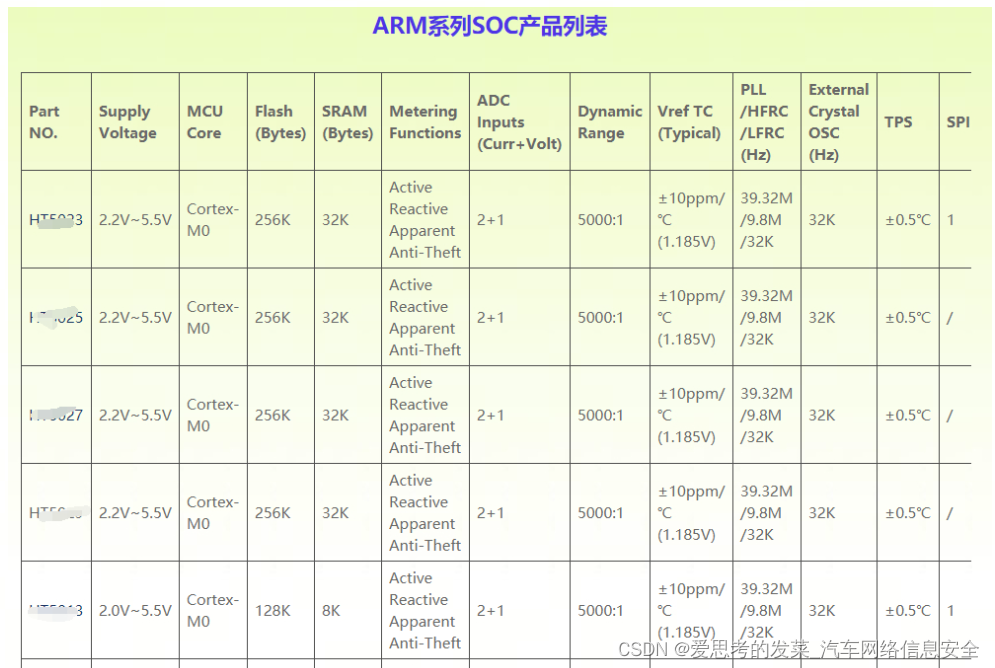

Soc本质也是MCU，有51内核的，也有复杂点ARM内核的。

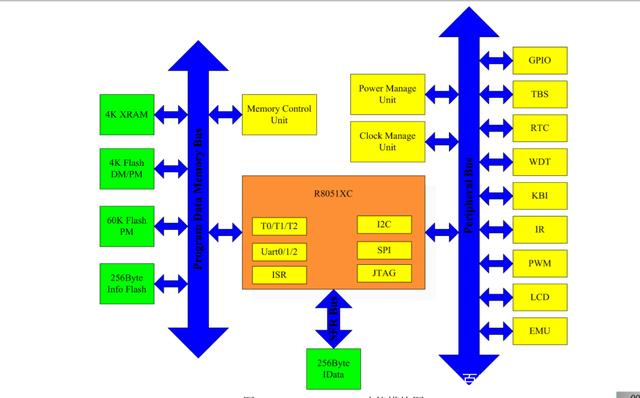

我们打开51内核的芯片手册看看内部组成。

相对传统的8051单片机的，外设资源多一些，比如说TBS、EMU、KBI这些。这几个外设是专门用来做电量计量功能的。

厂家把电量计量功能模块直接集成在一颗51内核的MCU里了，这种就属于SOC，准确点叫计量SOC。

除了计量以外，不同的领域也会有不同的定制化需求，比如说蓝牙。

Ti的一款蓝牙芯片(CC2541)就是针对蓝牙这个领域的SOC。

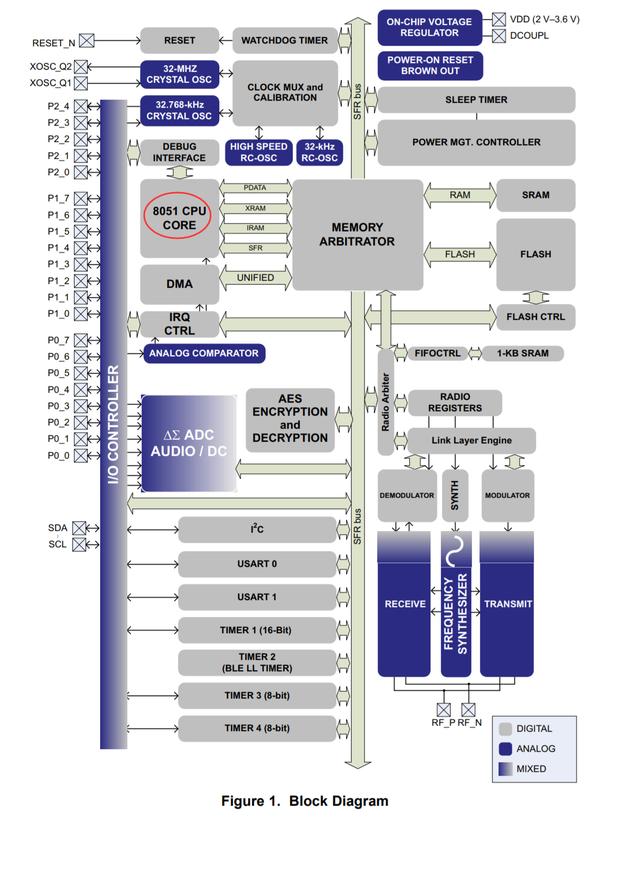

我们来看看芯片内部的组成。

看看它的外设资源，除了一些通用的外设，比如GPIO、串口、定时器等等。还有芯片内置的无线电模块(Radio Arbiter)，再跑上TI公司的蓝牙协议栈，就实现了蓝牙功能。

所以，SOC芯片都有一个共同特点：都是为了更方便，成本更低、稳定性更好地解决特定行业的需求
