开发板适配之I2C-温湿度传感器

I2C总线是由Philips公司开发的一种简单、双向二线制同步串行总线，它只需要两根线SDA（串行数据线）和SCL（串行时钟线）即可在连接于总线上的器件之间传送信息。I2C总线上可以挂载很多设备，比如ELF 1开发板，I2C1总线上挂载有电容屏的触摸芯片，温度传感器，rx8010时钟芯片，I2C2上挂载有光线传感器，NAU88C22音频解码芯片。下面我们以温湿度传感器为例，介绍如何添加I2C设备。

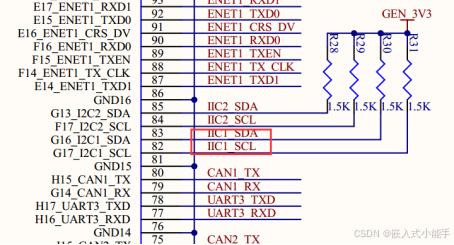

硬件原理

IOMUX配置

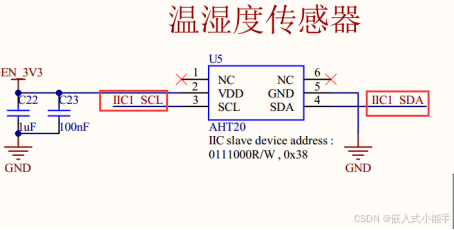

温湿度传感器挂载在I2C1总线上，I2C1数据IIC1_SDA和时钟IIC1_SCL，分别对应的PAD NAME为，UART4_TX_DATA、UART4_RX_DATA。

在arch/arm/boot/dts/imx6ul-pinfunc.h中找到它们的宏定义，分别如下：

MX6UL_PAD_UART4_TX_DATA__I2C1_SCL

MX6UL_PAD_UART4_RX_DATA__I2C1_SDA

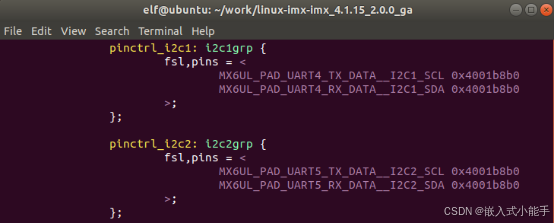

然后打开设备树文件arch/arm/boot/dts/imx6ull-elf1-emmc.dts，我们看到原来的设备树文件已经添加了pinctrl_i2c1子节点，而且选择的引脚与UART4_TX_DATA、UART4_RX_DATA一致，所以此处无需修改，

效果如下：

添加设备节点

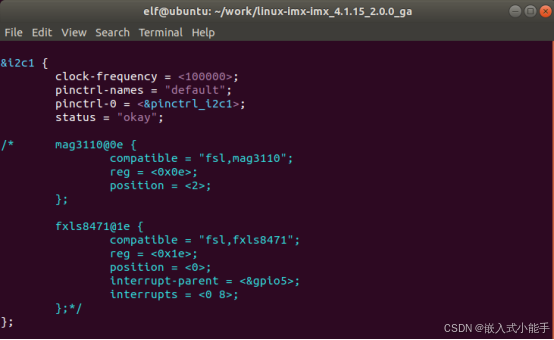

查看arch/arm/boot/dts/imx6ull-elf1-emmc.dts文件，其实已经有了I2C1节点，可以看到其下有两个子节点，这两个子节点是挂载在I2C总线上的具体设备，我们没有用到，这里可以注释掉：

添加如下内容：

        aht20@38{

                compatible = "elf,aht20";

                reg = <0x38>;

                status = "okay";

        };

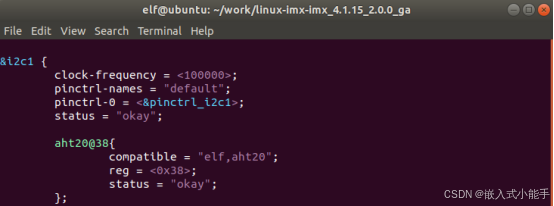

添加后效果如下：

添加AHT20驱动

一、将ELF 1开发板资料包\02-Linux 源代码\ 02-Linux 源代码\02-1 驱动源码\02_ath20\aht20.c拷贝到内核源码的drivers/misc/路径下：

二、将ELF 1开发板资料包\02-Linux 源代码\ 02-Linux 源代码\02-1 驱动源码\02_ath20\i2c_aht20.h拷贝到内核源码的include/linux路径下：

三、修改Kconfig：

elf@ubuntu:~/work/linux-imx-imx_4.1.15_2.0.0_ga$ vi drivers/misc/Kconfig

添加以下内容：

config AHT20

        tristate "I2C device AHT20"

        depends on I2C && SYSFS

        help

          If you say yes here,you get support for the aht20

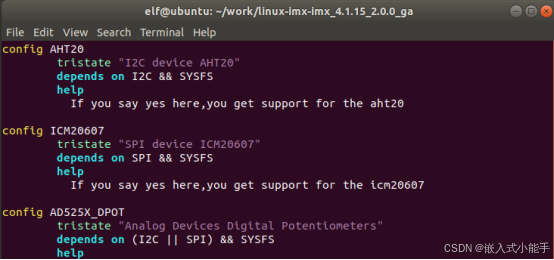

添加后效果如下：

四、修改Makefile：

elf@ubuntu:~/work/linux-imx-imx_4.1.15_2.0.0_ga$ vi drivers/misc/Makefile

添加以下内容：

obj-$(CONFIG_AHT20)             += aht20.o

添加后效果如下：

五、将aht20驱动编译进内核：

使用make menuconfig打开图形化配置界面：

elf@ubuntu:~/work/linux-imx-imx_4.1.15_2.0.0_ga$ make menuconfig

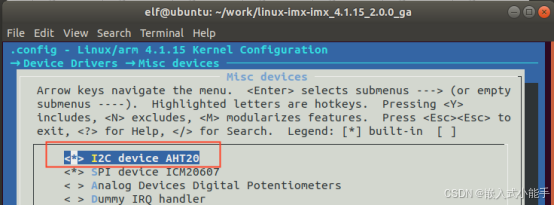

找到以下位置，我们可以在这里选择Y编译进内核，或者M编译成模块，或者N选择不编译。选择编译进内核：

Device Drivers

-> Misc devices

六、替换配置文件

通过make menuconfig修改的内容写入到了.config文件，当使用make imx6ull_elf1_defconfig配置内核源码时，.config文件会被覆盖，因此，需要替换原有的imx6ull_elf1_defconfig。

elf@ubuntu:~/work/linux-imx-imx_4.1.15_2.0.0_ga$ cp .config arch/arm/configs/imx6ul\l_elf1_defconfig

编译测试

编译内核和设备树并拷贝到开发板：

elf@ubuntu:~/work/linux-imx-imx_4.1.15_2.0.0_ga$ ./build.sh

elf@ubuntu:~/work/linux-imx-imx_4.1.15_2.0.0_ga$ scp arch/arm/boot/zImage   root\@172.16.0.175:/run/media/mmcblk1p1/

elf@ubuntu:~/work/linux-imx-imx_4.1.15_2.0.0_ga$ scp arch/arm/boot/dts/imx6ull-elf\1-emmc.dtb root@172.16.0.175:/run/media/mmcblk1p1/

进行sync操作后重启开发板：

使用以下命令测试传感器能否读到正确数据：

root@ELF1:~# elf1_cmd_aht20
