基于LTspice的三线制Pt100热敏电阻仿真电路

一、Pt100热敏电阻测温原理

Pt100作为热敏电阻，主要成分为铂，其工作原理也是基于铂电阻的温度特性:当温度为0℃时其电阻为100Ω，而铂材料的电阻随温度变化而变化，且变化规律近似为线性（温度每变化1℃，阻值变化约为0.385℃），因此可以通过测量PT100的电阻值而推算出所处环境的温度。

在0~800℃范围内，铂热电阻阻值为：

$$R_t=R_0(1+At+B{t}^2)$$

公式中的为t℃时候的电阻值，为温度为0℃时的电阻值，其中$A=3.90802\ast 10^{-3}/°C$，$B=-5.80195\ast 10^{-7}/°C^2$,。

PT100热敏电阻温度阻值对应表：http://www.mark-to-win.com/tutorial/176038.html

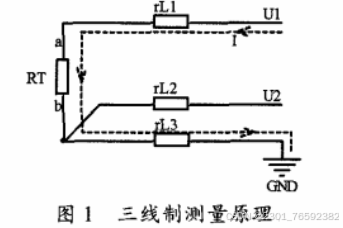

在实际中Pt100传感器和现场仪表之间连线会较长,接线的导线电阻将引入测量误差，因此在工业中常采用三线制消除导线引人的误差。三线制测量原理如图1所示。

测量时导线电阻为rL1、rL2、rL3,三条导线采用同规格同长度；RT为PT100组织，测量端U1和U2点的测量电路采用高阻抗输入电路。为测量RT的阻值，在U1端加入恒流电源I，则电压U1为：
$$U_1=I\ast (r{L}_1+RT+r{L}_2)=I\ast (RT+2rL)(1)$$
由于U2测量端为高阻抗输入端,因此在导线上没有电流流过,所以：
$$U_2=I\ast r{L}_3=I\ast rL(2)$$
由（1）式减去2倍（2）式得：
$$U_1-2U_2=I\ast (RT+2rL)-2\ast I\ast rL=I\ast RL=U_{ab}$$
因此有：$RT=(U_1-2U_2)/I$

二、三线制测量电路设计

恒流源设计

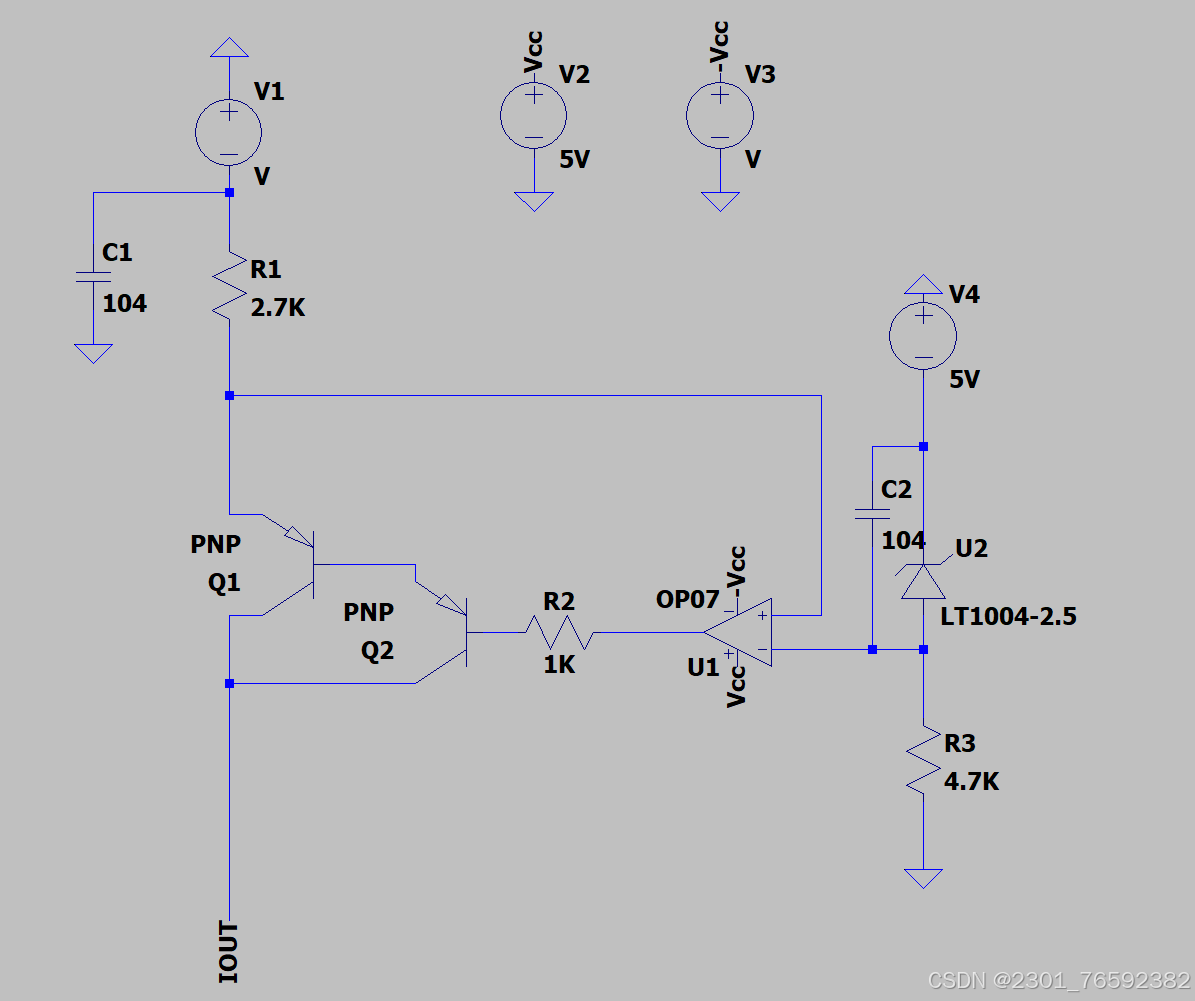

在实际运用中，需要恒流源来作为输入。对作为电阻元件的PT100而言，通电后不可避免会产生自热效应，从而引起自热误差，因此测量电流最好小于1mA。该电路主要由运算放大器、三极管和电压基准芯片及外围电路构成，通过LT1004-2.5提供2.5V参考电压，根据运放的虚短特性可知其同相端与反相端电压相同，可以计算出输出电流大小为
$$I=U_d/R_I=2.5V/2.7K\approx 0.936mA$$
根据运放虚断特性，R1与U2反相端之间无电流流过，因此电阻 R1上的电流全部流入了三极管Q1的发射极，而复合三极管Q1、Q2的$l_{C1}=l_{E1}-I_{B2}$，其中$I_{C1}={\beta }_1{\beta }_{2}I{B}_2$，由于 Q1、Q2选用9015的β值一般均在100以上，因此$I_{C1}>10000\ast l_{B2}$，因此可以近似认为$I_{C1}=l_{E1}$，误差为0.01%以下，可以忽略，所以三极管Q1集电极电流就是发射极电流，并且在运算过程中消除了电源电压+SV的影响，误差仅与电阻 R1与电压基准U2有关，因此 R1 电阻要选择温漂较小的金属膜电阻。

放大电路设计

由于LTspice没有PT100的模型，所以在仿真的时候采用普通电阻来代替PT100的阻值。

为了提高测量精度,电路中运算放大器选用常用的0P07低噪声低温漂精密运算放大器。它的输人失调电压小于25μV ,输人偏置电流低小于±2nA，失调电压漂移仅有0.5μV/℃。

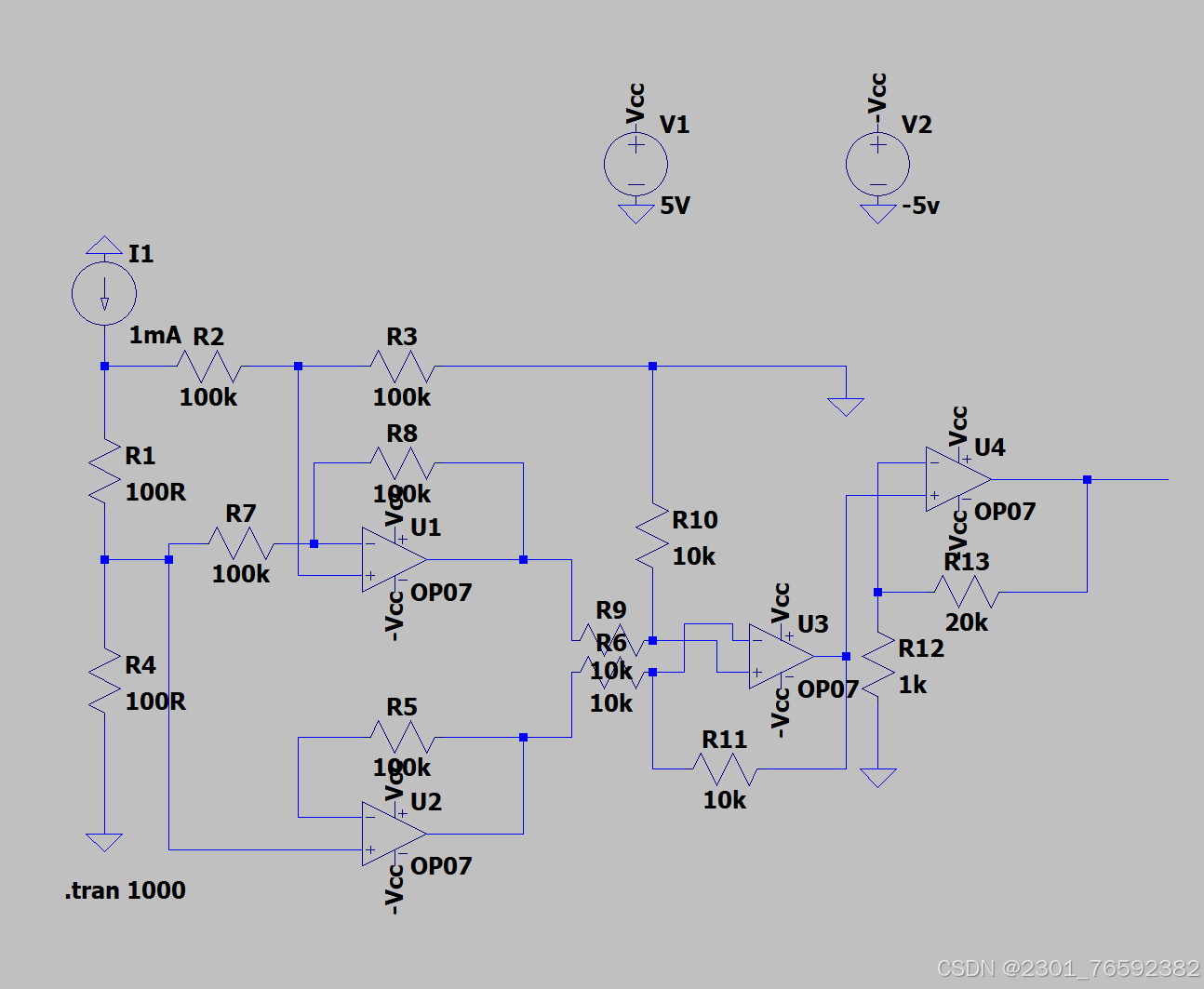

第一级运放差动检测R1的电压，第二个运放跟随Pt100的电压；两个电压进入第二级电路；第三个差动运放检测Pt100与100Ω标准电阻的电压差值；最后一级放大所检测到的模拟电压，送给ADC转换。

三、仿真结果

电源电流（mA）	Pt100电阻（Ω）	对应温度（°C）	输出电压（V）
1	100	0	0.000003
1	100.78	2	0.001636
1	101.95	5	0.004049
1	103.90	10	0.081780
1	107.79	20	0.163340
1	119.40	50	0.406720
1	138.51	100	0.807200
1	157.33	150	1.201400
1	175.86	200	1.589400
1	194.10	250	1.971200
1	212.05	300	2.346800
1	247.09	400	3.079700
1	280.98	500	3.788000

根据上述差分放大电路进行结果测试，发现各项数据满足计算公式要求，但是与理论值略有偏差，总的来说，该电路设计满足了放大PT100两端电压差的功能，实现了精准测温，但还是可以通过调整放大电路电阻来改变放大比例、更改RC滤波器电阻电容值来改善电路设计。
