恒流源三线制Pt100测温电路设计

最新推荐文章于 2025-03-02 10:19:57 发布

m0_74365723

最新推荐文章于 2025-03-02 10:19:57 发布

阅读量1.9k

点赞数 4

文章标签：笔记课程设计

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/m0_74365723/article/details/144012416

版权

设计要求

基于Ltspice设计1mA恒流源三线制Pt100测温电路，实现0~500℃测量，精度为0.5℃。

器件选择

由于Ltspice内部元件库不存在Pt100电阻，采用常用的可变电阻替代Pt100。而电路中的运算放大器则采用OP07芯片，其具有超低失调电压，漂移系数极低，其VOS漂移最大仅为1.3μV/℃，有效提高温度测量的准确性，也保证长时间测温的可靠性。

电路结构

以下为Pt100测温电路结构，整个电路由四部分组成，分别为恒流源电路、三线制接线、放大电路、滤波电路。

图1 PT100测温电路图

恒流源电路处于电路最上方，根据“虚短虚断”性质，流过RI的电流：

$Ir=\frac{VIN}{RI}=\frac{5V}{5K\Omega }=1mA$

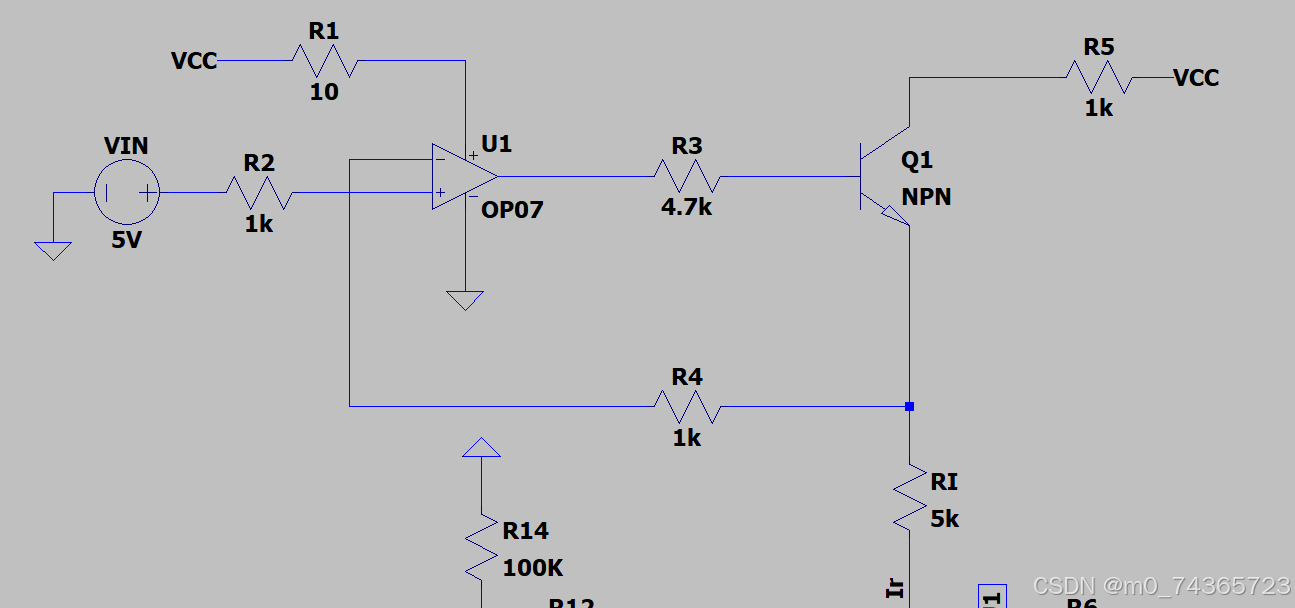

图2恒流源电路

实际生活中，测量温度时导线的阻值会产生误差，通常采用三线制接线消除该误差。此时，有：

$R_{PT}=\frac{U_{1}-2U_{2}}{Ir}$
