大连海事大学课设题目/基于LM331的频率电压转换器

写在前面

        学校的课设项目，做的时候挺头疼，而且LM331在Multisim里没有仿真，没办法查看具体管脚的波形来和实物对比，所以一直不知道哪里出了问题，研究了半天原理之后觉得有的管脚波形不太对，检查之后线路也没问题器件也没问题，最后在面包板上换了个地方成功了。

 仿真

       仿真是要求自己先做好的，给老师检查之后才可以搭建实物电路。因为没有LM331所以只需要做其他的板块。借鉴了下面这个学长的帖子，救我大命，感谢！https://blog.csdn.net/qq_64903231/article/details/129521005

        所以我主要想补充一下借鉴过之后在实物连接出了问题的地方的地方，记录一下。另外还有一个报告，电路原理、阻值计算、LM331各管脚的功能都介绍的很详尽！我就是对着这个研究原理的。

频率电压变换器

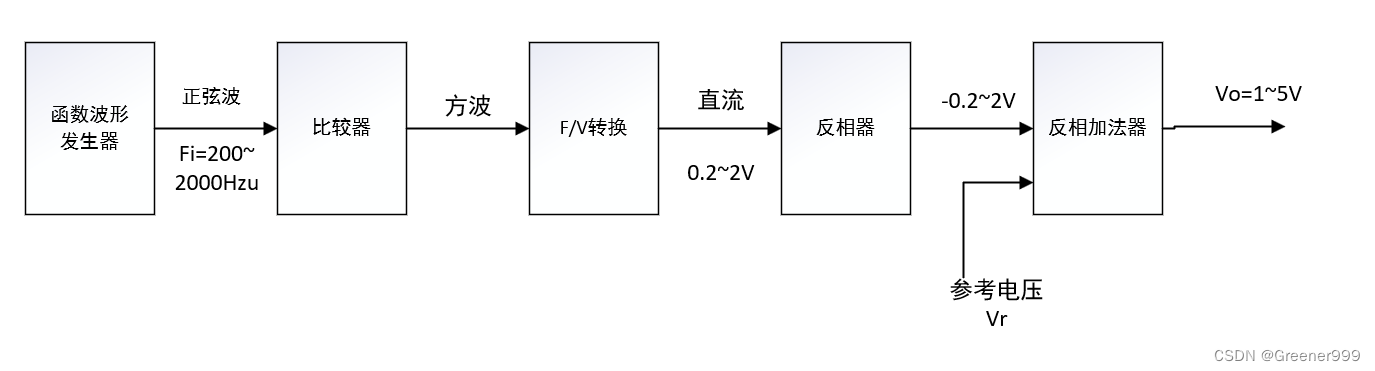

总结两篇的内容就是

1.LM331需输入脉冲，所以第一步将正弦波转换为方波。

2.LM331手工绘图，实现频压转换。

3.频率电压以0.001倍转换成功后用反相器＋反相加法器调整到要求的电压，因为正相的比较复杂。

       具体的仿真计算过程、仿真文件在上面两个文章都有。而且由于不用搭LM331模块，这个课题的仿真是很快的。

       另外在实物搭建的时候由于总不出结果所以去问了别的同学，用了一下proteus这个软件，他应该出结果了，我也出过结果，但最后调试不出来了，波形的检查最后还是研究的上面第二个文章。

实物搭建

方波转换

       方波转换这个部分我很快就出结果了，但是出了非常愚蠢的错误，我一开始把接Vee的位置接地了，还思考了很久为什么没有负的部分（我服了）。我整个做完之后去帮同个课题的人检查电路，总共接了三个方波转换。问题如下：

1.LM324正负电源反接。注意对照它的管脚位置接线。

2.注意面包板的使用，一定要提前看好，不要因为不会用导致接线混乱。

方波转换接完之后就可以连示波器验证一下。

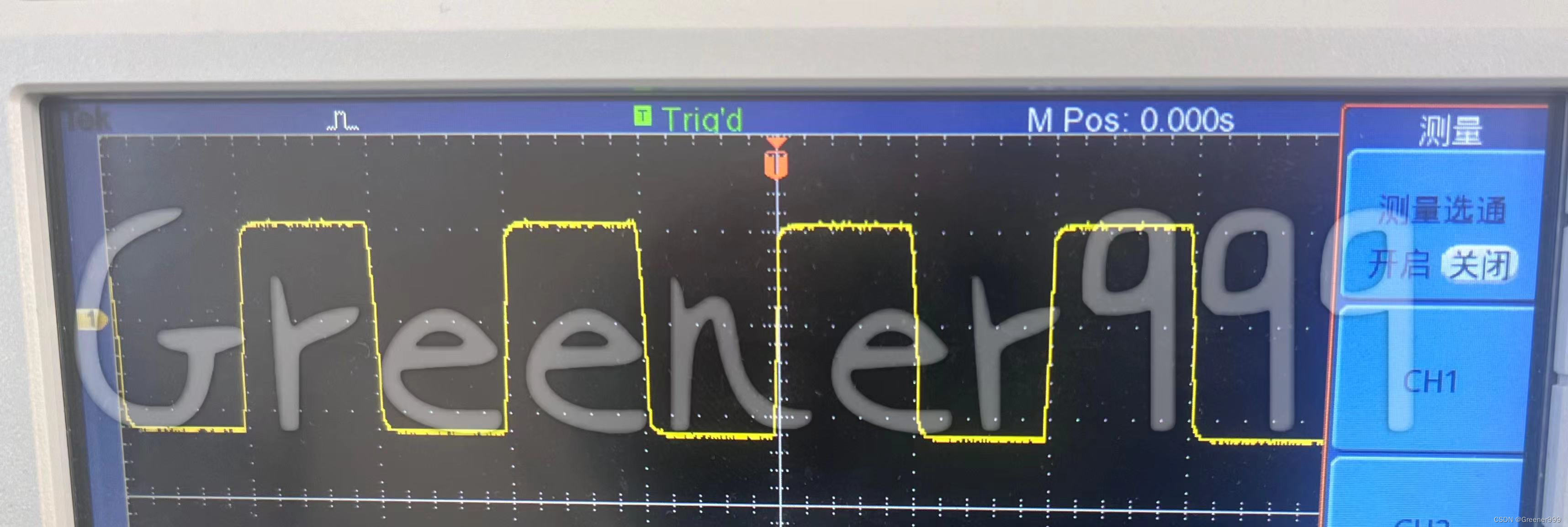

200Hz波形

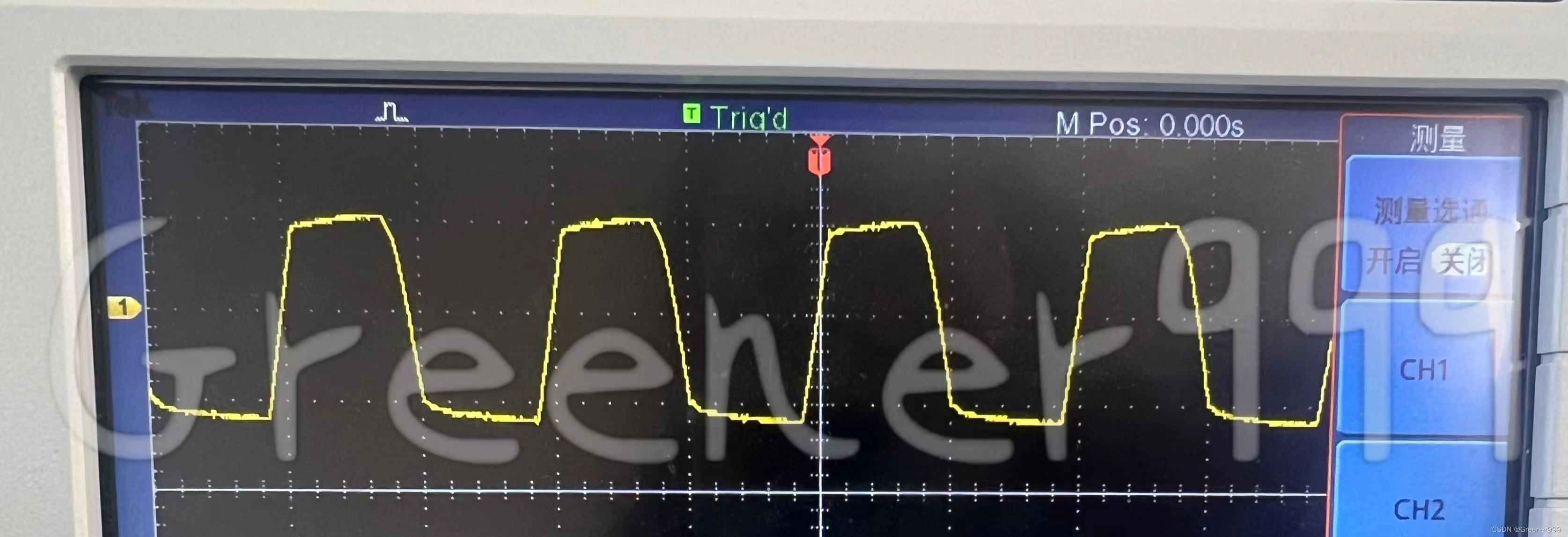

2000Hz波形

LM331

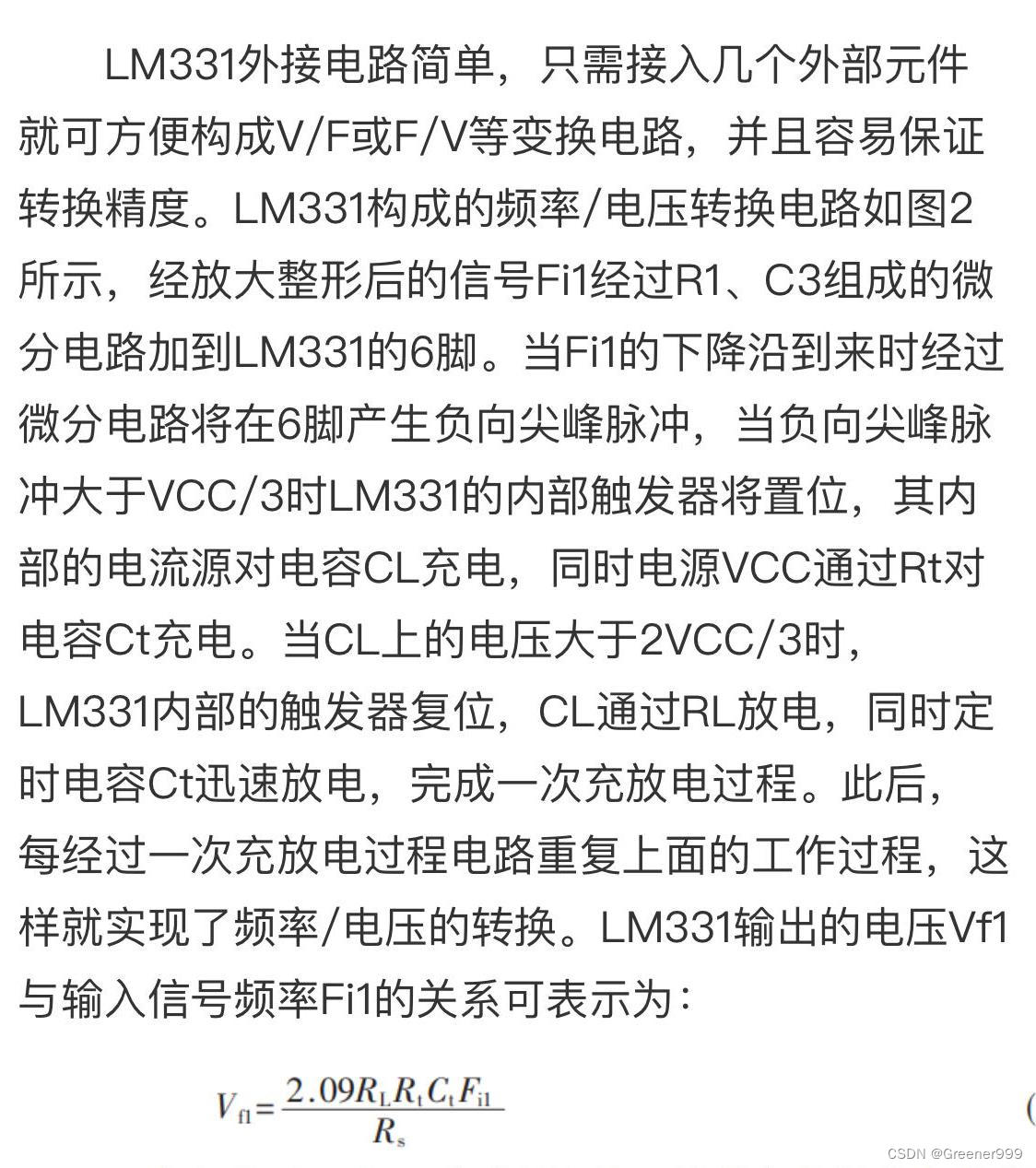

     LM331的原理部分在引用的第二篇文章里有详细的叙述。下图是我找到的另一个文字叙述。

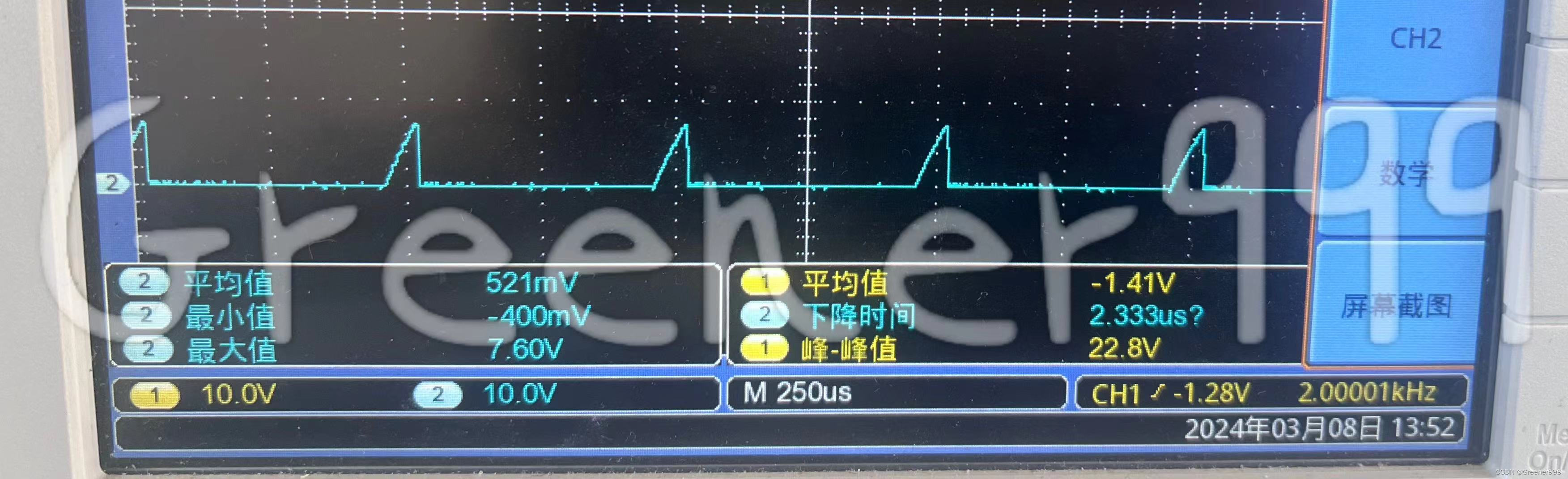

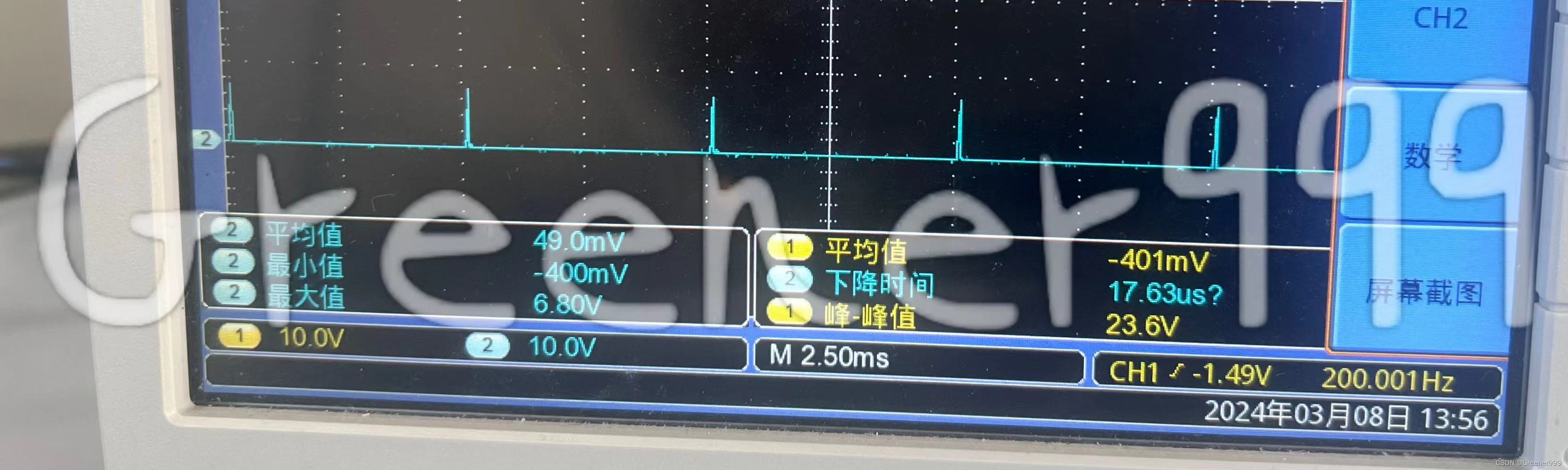

      根据第二篇文章和上图可以对照自己的331芯片各个管脚的波形来检查，进行调整。  我第一次接成时管脚6的负向尖峰脉冲小于0，没有出结果；但是我帮别人检查接线时他的也小于0最后可以输出电压。我在面包板上换了一个位置重新连接后解决了问题，不确定它是不是关键问题。管脚6的200Hz及2000Hz的波形如下：

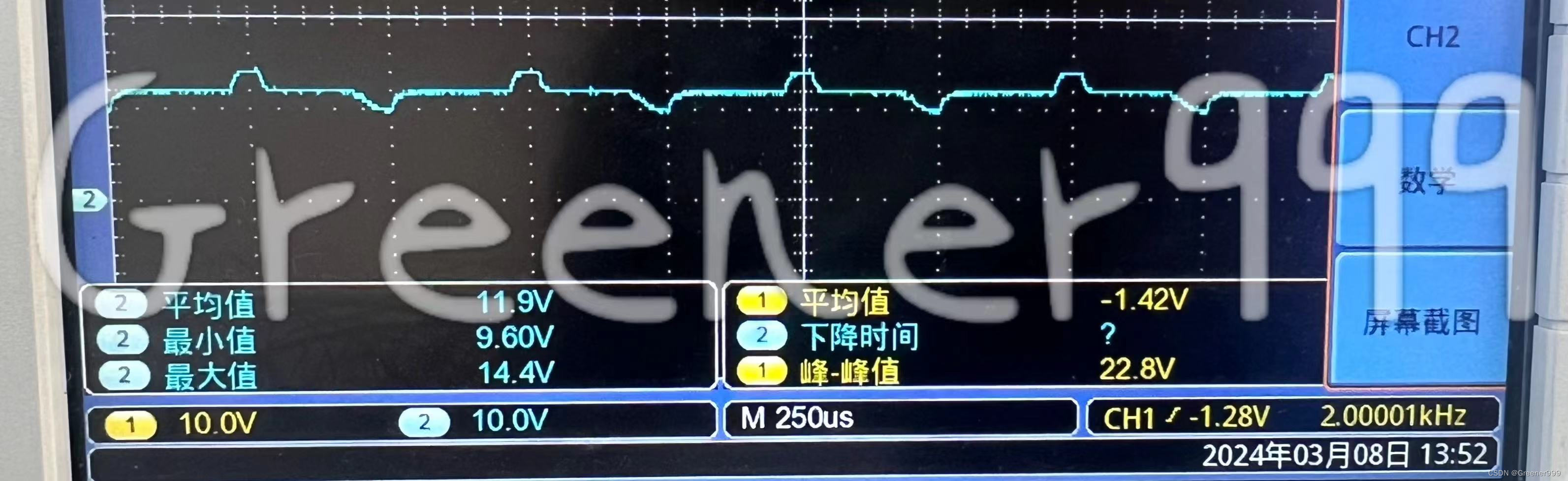

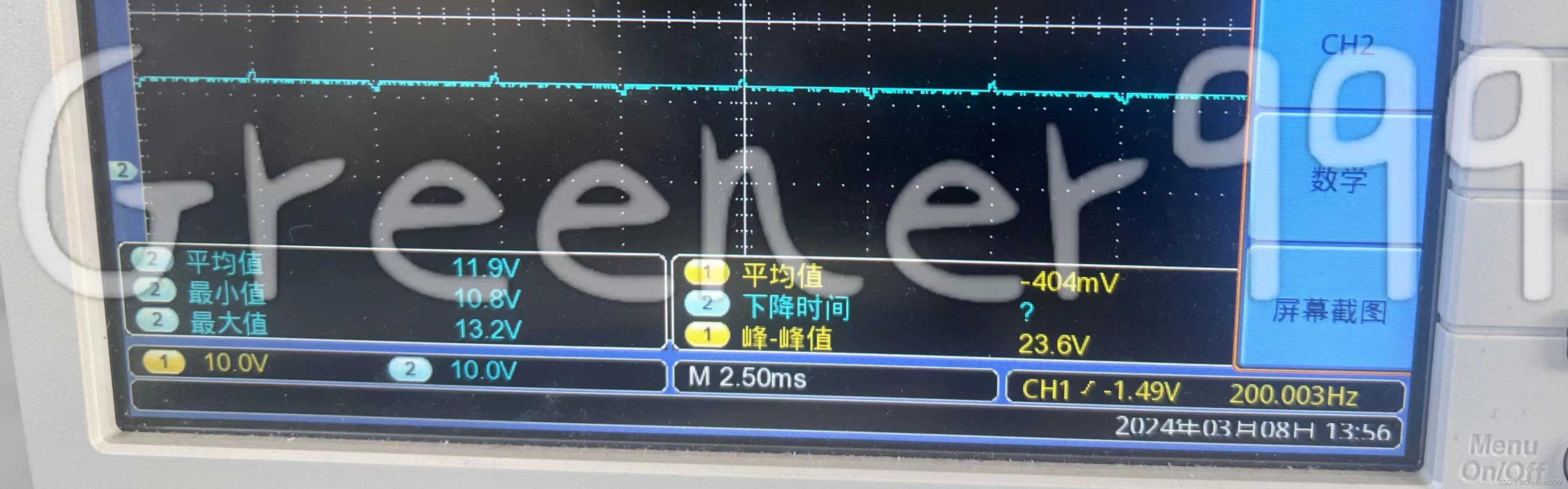

        管脚5的两个频率的波形如下：

        另外可检查管脚7是否有电压来判断331是否存在问题，没问题管脚7应该有电压。最后我调整Rs的大小达到了比较符合的电压输出，我的Rs最终调到了11.5千欧，其他的电容电阻基本上都与第二篇文章中的参数一致。可以参考里面的计算过程自行调整。我最后的输出结果是0.206V和1.965V。

反相器与反相加法器

        这个部分就比较简单了，对照引用的两个文章里的计算和低频课本都可以计算出合适的电阻值连接，建议先连好这部分用箱子里的直流电压进行检测，如果实在没连好331的话这部分也会给分的，注意放大倍数要合适。

总结

       有一个问题就是我的各个模块功能都没有问题，但是如果把331输出的电压再输入反相器和反相加法器，结果就会非常不好，但最后没能理解和解决这个问题。

问题汇总如下：

1.接地、正负电压接错或接触不好。

2.面包板接触不良，不要怕麻烦，换个地方接线或者换面包板。

3.提前检查芯片、电阻电容等是否损坏。

4.接线时不细致导致孔位接错。

5.接线时注意各个元器件的接线不要误触。

6.如果使用电位器请注意它可以改变阻值的接线是中间那根。

7.芯片各个管脚的功能要注意，不要接线错误。
