AR路由器-配置QoS限制内网不同网段之间互访（Web界面）

一、配置思路

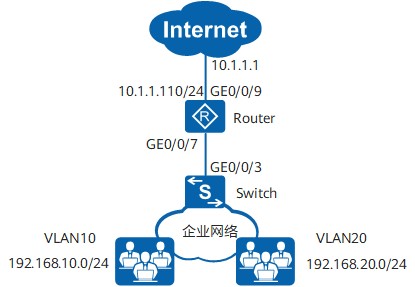

1.完成基本上网配置

     （1）配置G0/0/9接口IP地址和网关

     （2）配置VLAN10并创建VLANIF10接口作为网段192.168.10.0/24的网关

              配置VLAN20并创建VLANIF20接口作为网段192.168.20.0/24的网关

              将交换机相连的二层以太网接口GE0/0/7以Trunk类型加入VLAN10和VLAN20

2.在VLANIF接口上配置流策略实现互访限制需求。策略中的指定流分类和流行为，配置流分类区分内网互访的流量，配置流行为对内网互访的流量做限制。

---

二、操作步骤

1.基本上网配置

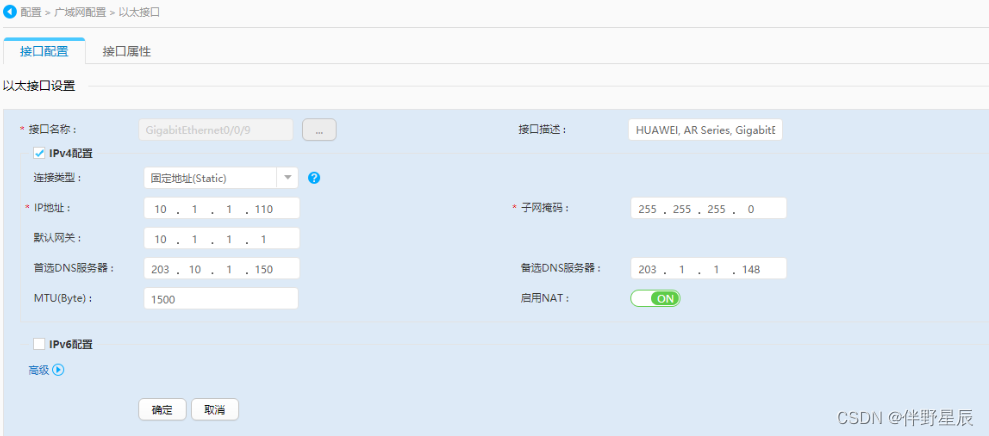

     （1）【配置】-【广域网配置】-【以太接口】-【接口配置】-【VLAN】

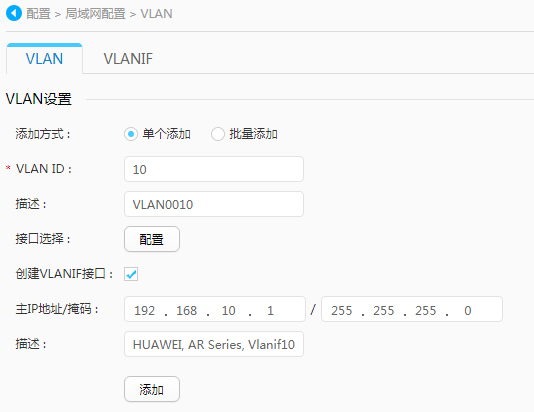

     （2）【配置】-【局域网配置】-【VLAN】-【VLAN】

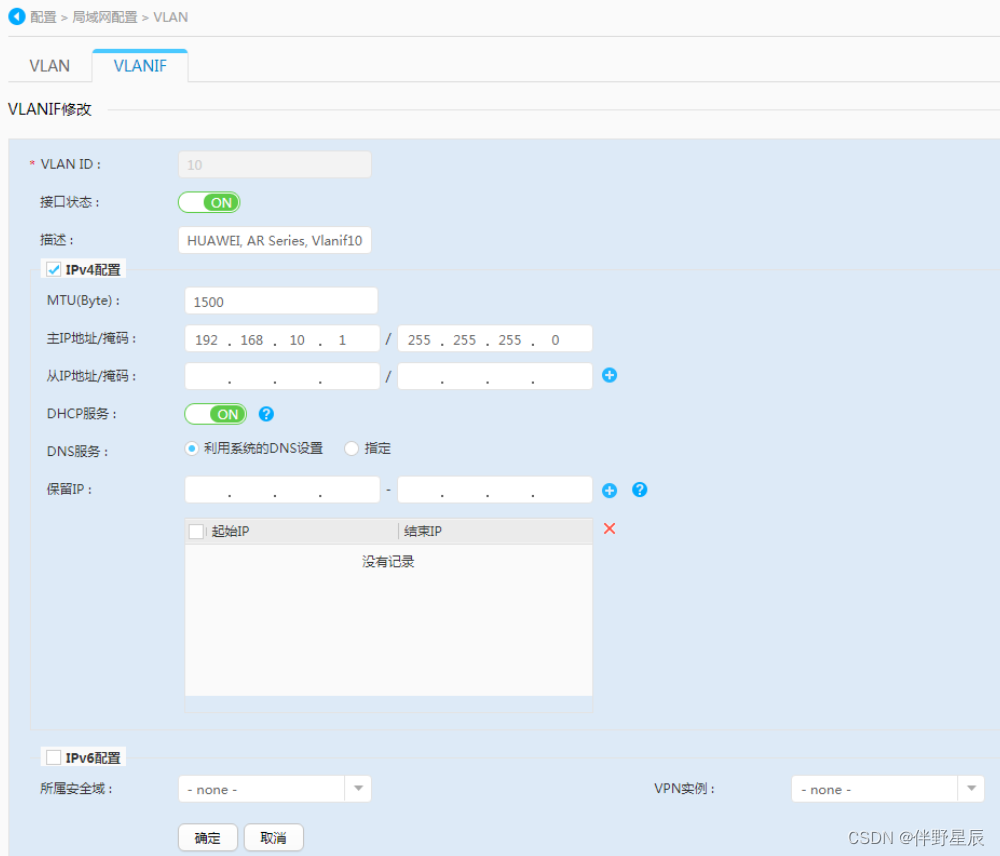

     （3）【配置】-【局域网配置】-【VLAN】-【VLANIF】

          VLAN ID：选择设置的vlan10

     （4）按照同样的步骤设置vlan20

---

2.配置流策略，限制互访

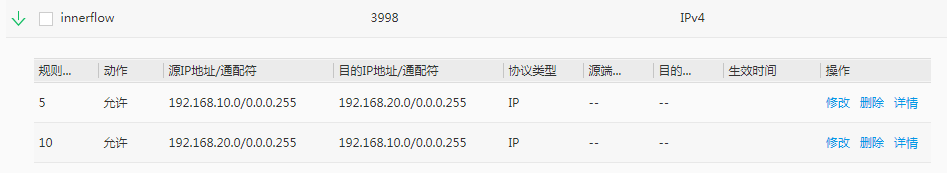

     （1）配置匹配内网互访的ACL规则：

              【配置】-【攻击防范】-【ACL】-【高级ACL】

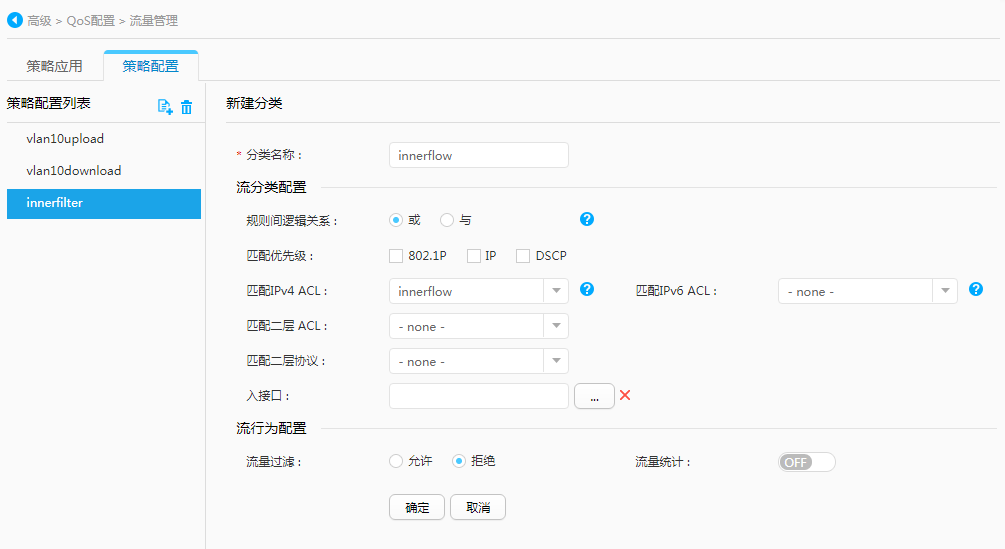

     （2）新建流策略

           【高级】-【QoS配置】-【流量管理】-【策略配置】填写策略名称，配置流分类和流量过滤

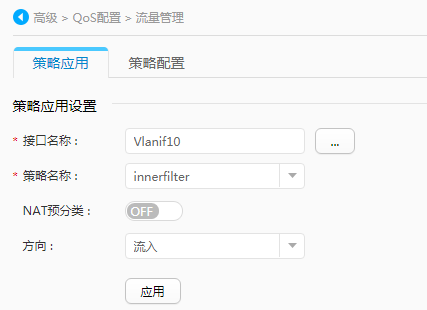

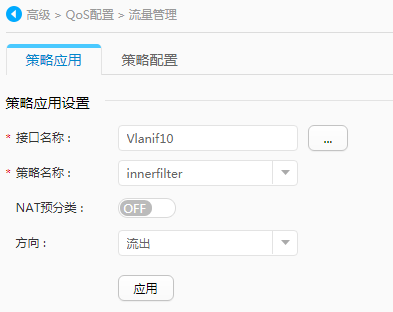

     （3）入 / 出 方向应用流策略

             【高级】-【QoS配置】-【流量管理】-【策略应用】将流策略应用在对应的VLANIF10接                   口，配置192.168.10.0/24网段和192.168.20.0/24网段之间不能互访
