实验四 移位运算器实验

1、实验目的
验证移位控制器的组合功能

2、实验仪器：C9JH

299与总线BUS连接通过“74LS245”（双向）

3.实验原理

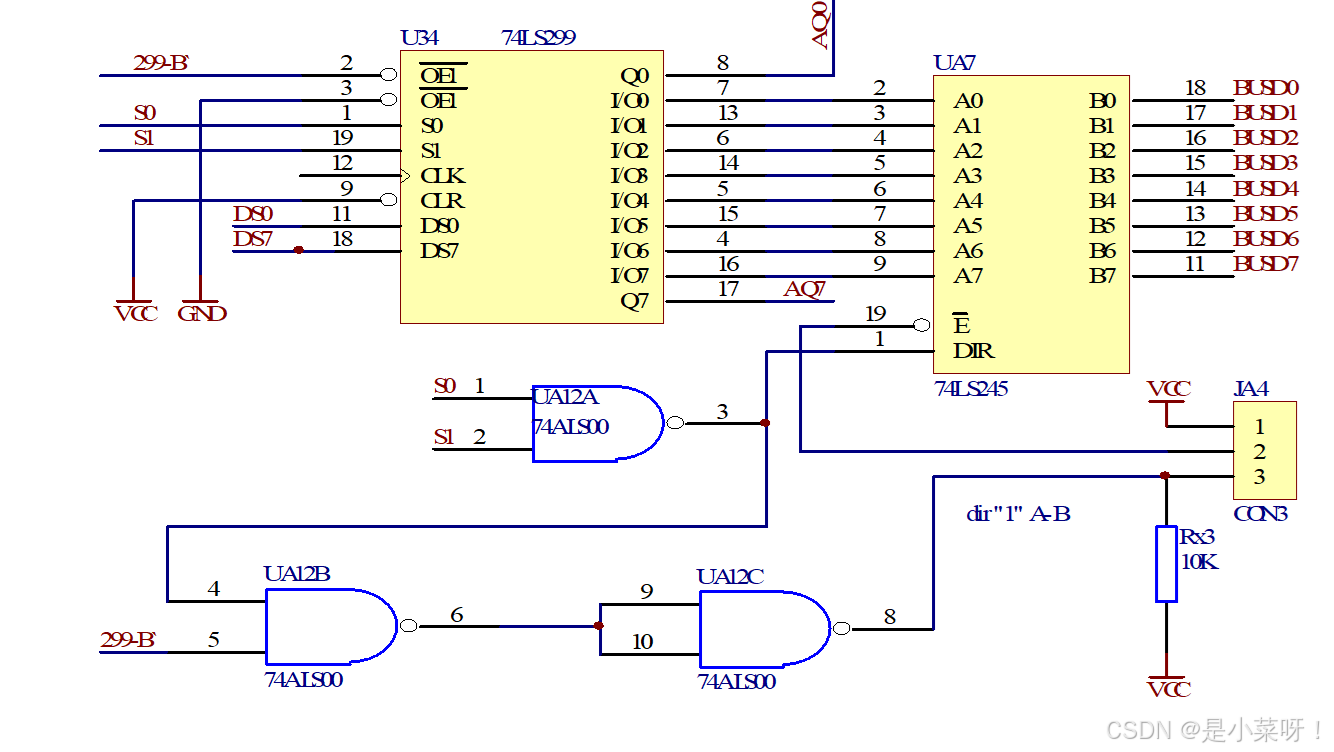

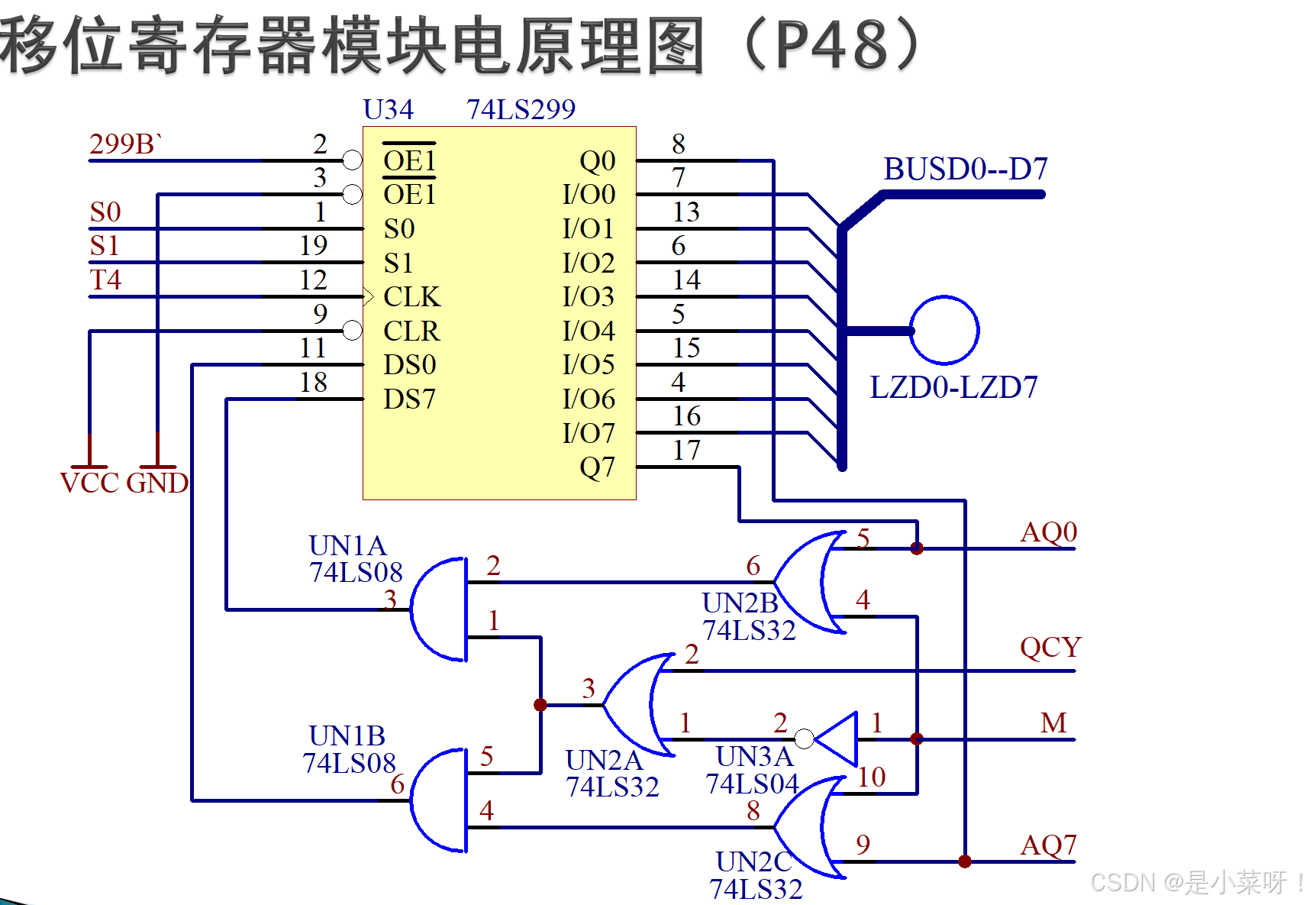

    移位运算主要由一片74LS299（U34）实现，其八位输入/输出端共用、通过74LS245及JA4引到总线；控制使能端低有效，名叫299B ；移位控制信号S0 、S1、 M控制其移位功能状态，使用T4脉冲。





4、实验内容与步骤：

4.1实验接线（断电设置）

 手动时钟及8位工作方式设置（跳线设置） ：

      ①T4时钟（设置单脉冲由“手动脉冲”提供）：J23的T4连SD；

      ②设置机器8位方式工作：J27、J28接右边；

部件接通总线等设置：

     ③ JA5置“接通” ；（整机控制信号如LDDR1）P27

    ④JA6置“手动”；（整机控制方式为“手动”）

   ⑤JA4置“接通”；（移位运算器接通总线）

   ⑥JA1，JA2，JA3置“高阻”；（寄存器组、PC计算器、运算器“不接通总线”）

   ⑦开关CE置1（存储器不接通总线）

排线连接

 EXJ1接BUS3（外部数据连接到运算器的输入、输出端）

4.2 验证移位运算器的功能（置数11H（00010001B）

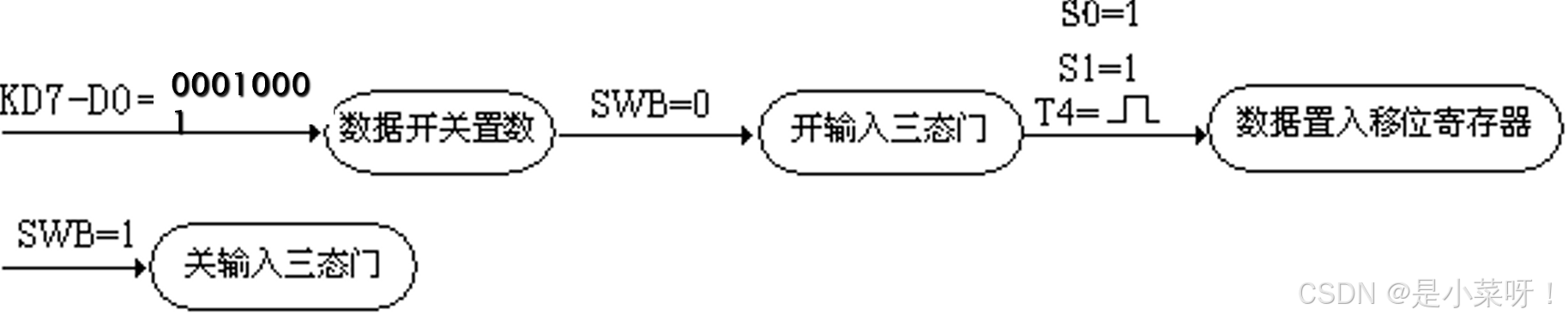

置数：

 移位：

保持（以下操作先“总清”清零,）AR=1

299B	S1S0M	AR	T4	LZD7-LZD0	CY	结论
0	00*	1 1 1 0 0 0	↑↑ ↑↑ ↑↑	00010001 ？ ？	0

循环右移

299B	S1S0M	AR	T4	LZD7-LZD0	CY	结论
0	100	1 1 1 1 0 ……	↑↑ ↑↑ ↑↑	00010001 ？ ？	0

 带进位循环右移

299B	S1S0M	AR	T4	LZD7-LZD0	CY	结论
0	101	1 1 1 1 1 1 1 1 1 1 0 0 0 0 …	↑↑ ↑↑ ↑↑ ↑↑ ↑↑ ↑↑ ↑↑ ↑	00010001 ？ ？	0

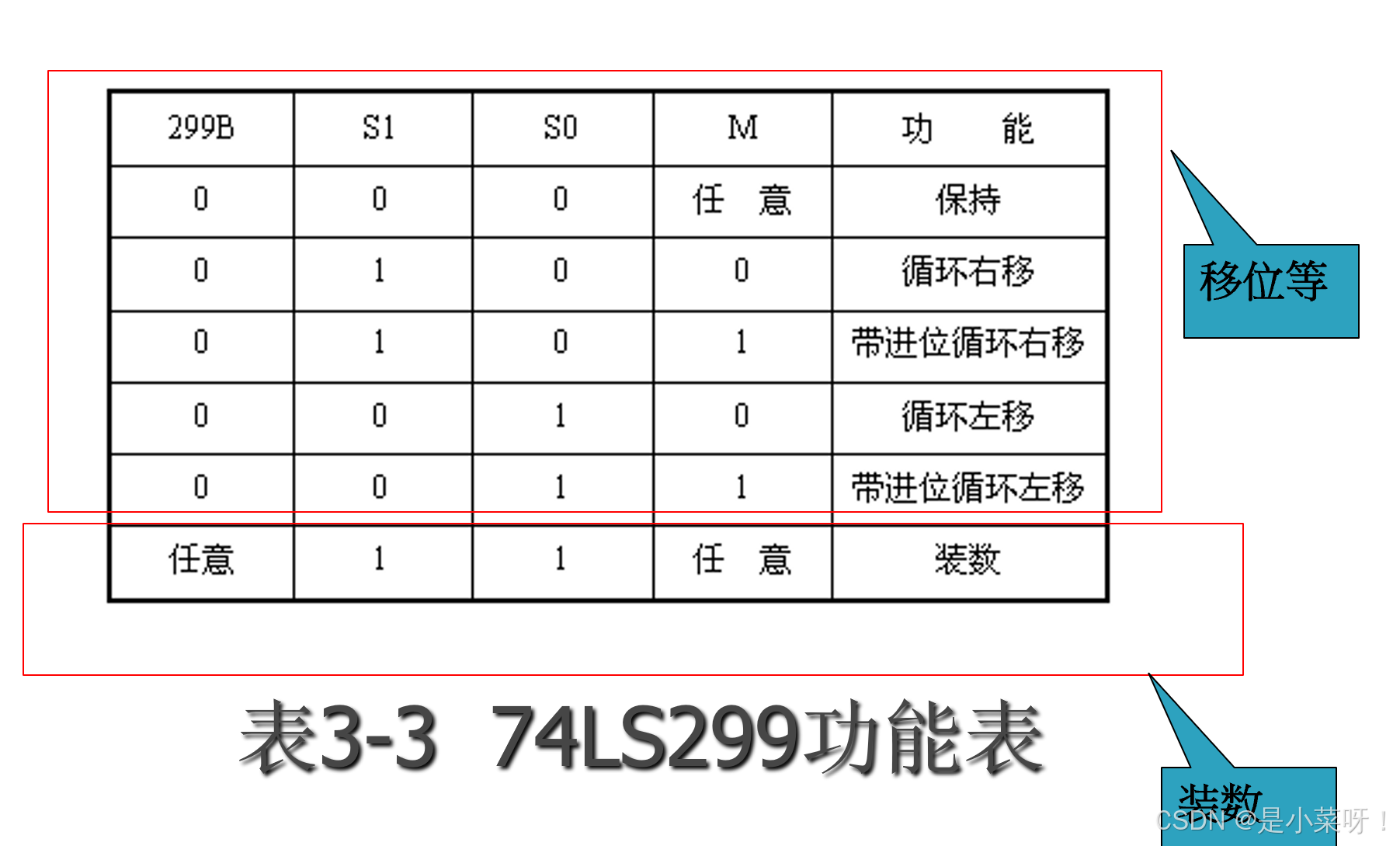

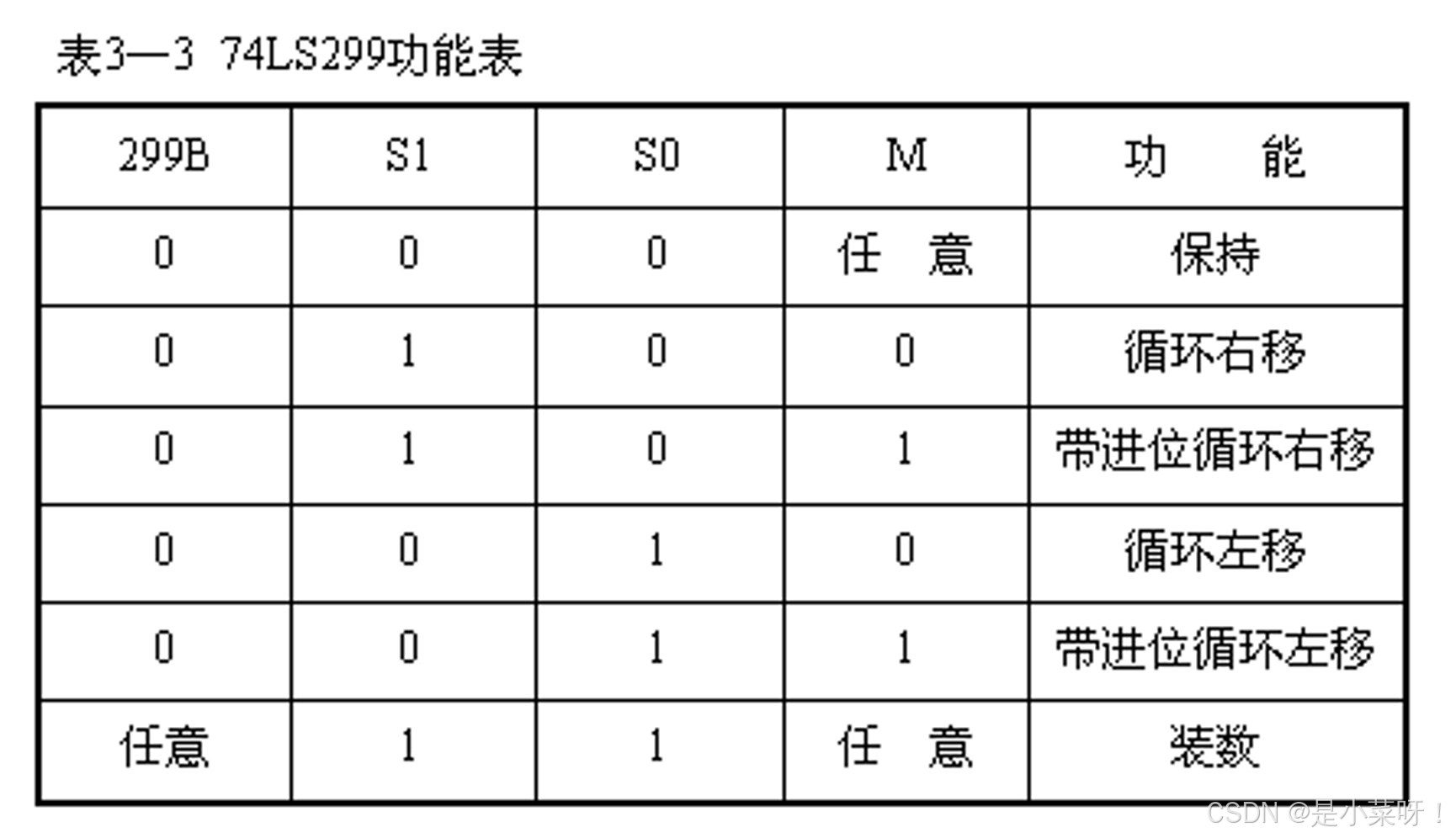

 4.3置数35H（00110101B），观察简要记录置数及移位现象是否符合表3-3

4.4测试299B有效（低电平）及SWB有效（低电平）同时有效时，（设置输入00111000），对实验结果有无影响，为什么？（同时往总线送两个以上数据）

4.5 （补充）观察55H与AAH带进位不带进位加法运算结果及对指示灯QCY的影响，根据电路图分析结果。

5.实验现象、测试数据与结果记录：

1.记录置数过程

2.记录保持，循环右移、带进位循环右移实验结果。

6.对实验现象、对实验结果的分析及结论

1.74LS299功能的证实

2.JA3移位运算器接通时JA4可否接通？

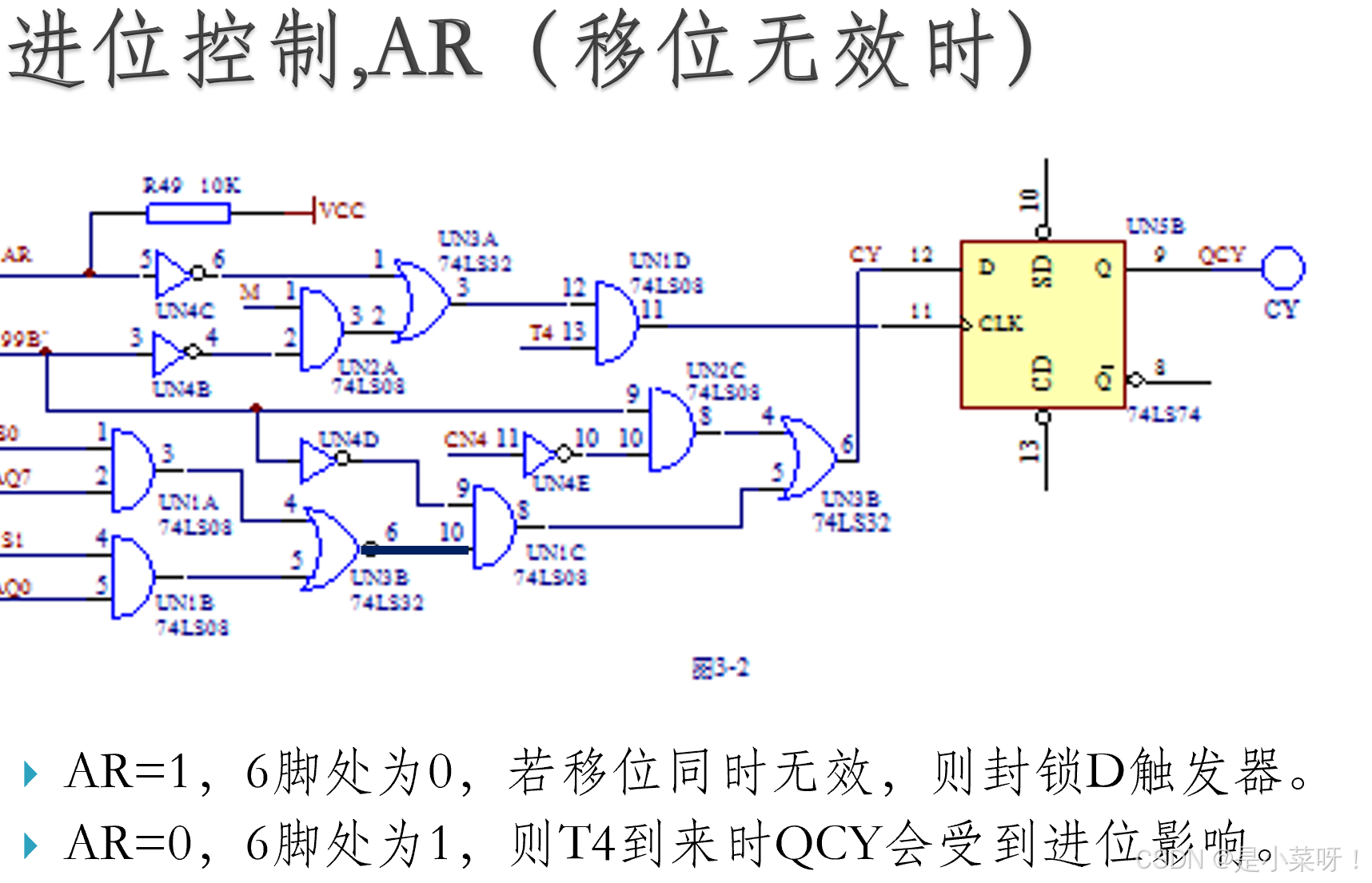

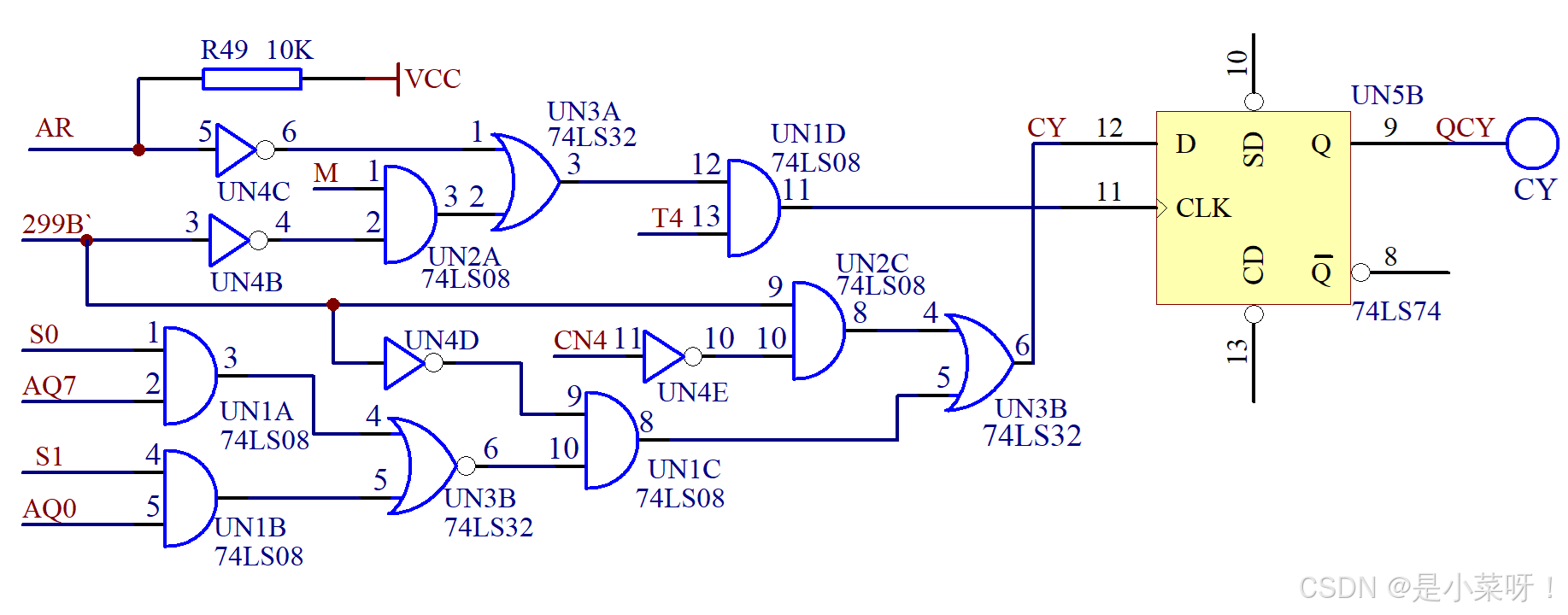

3.AR作用研究

4.能否同时有两个以上部件往总线BUS送数据，实验中你看到的现象是什么？

5.M=1时为何进位会参与移位（分析相关电路）
