今天我们一起看看Hybrid接口，并且和大家总结一下这三个接口类型。

Hybrid接口

  • 对于Hybrid接口，除了要配置PVID外，还存在两个允许通过的VLAN ID列表，一个是Untagged VLAN ID列表，另一个是Tagged VLAN ID列表，其中VLAN 1默认在Untagged VLAN列表中。这两个允许通过列表中的所有VLAN的帧都是允许通过这个Hybrid接口的。
  • Hybrid接口特点：
    • Hybrid接口仅允许VLAN ID在允许通过列表中的数据帧通过。
    • Hybrid接口可以允许多个VLAN的帧带Tag通过，且允许从该类接口发出的帧根据需要配置某些VLAN的帧带Tag、某些VLAN的帧不带Tag。
    • 与Trunk最主要的区别就是，能够支持多个VLAN的数据帧，不带标签通过。

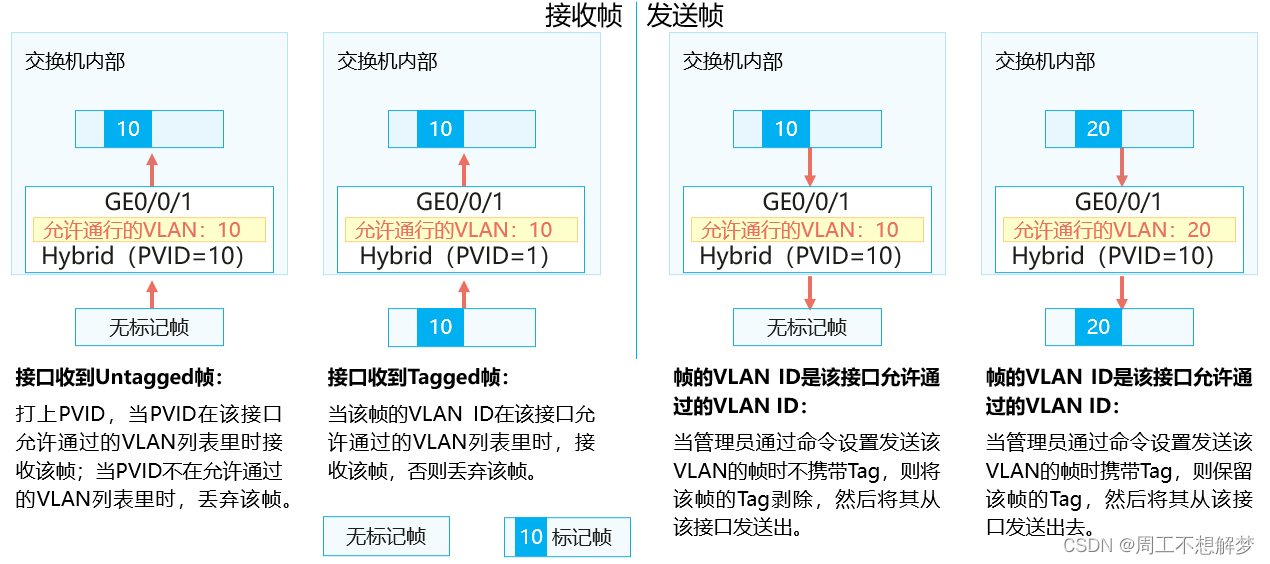

  • Hybrid接口接收数据帧：
    • 当Hybrid接口从链路上收到一个Untagged帧，交换机会在这个帧中添加上VID为PVID的Tag，然后查看PVID是否在Untagged或Tagged VLAN ID列表中。如果在，则对得到的Tagged帧进行转发操作；如果不在，则直接丢弃得到的Tagged帧。
    • 当Hybrid接口从链
