配置来自分支机构不同域的用户通过L2TP实现与总部互通的示例

规格

适用于所有版本、所有形态的AR路由器。

组网需求

如图1所示，企业分支LAN1和LAN2的用户通过PPPoE连接LAC，发起到企业总部LAN3的连接。

路由器LAC上配置两个域aaa.com和bbb.com，分别对不同域的用户提供接入，aaa.com域的用户网段是10.1.1.0/24，bbb.com域的用户网段是10.2.1.0/24。

路由器LNS和LAC路由可达并建立L2TP隧道，对接入的用户认证通过后，为用户分配对应网段的IP地址和网关。

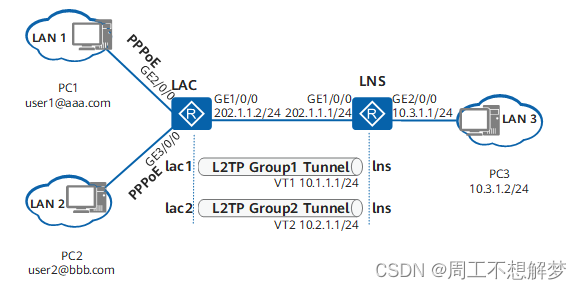

图1 配置L2TP多域接入组网图

操作步骤

1. 配置LAC

   <span style="color:#333333"><span style="background-color:#dddddd">#
    sysname LAC
   #
    l2tp enable  //启用L2TP功能
   #
   aaa
    authentication-scheme lmt
    domain aaa.com
     authentication-scheme lmt
    domain bbb.com
     authentication-scheme lmt
    local-user user1@aaa.com password cipher %@%@/|S75*sxcH2@FQL=wn#2@I`a%@%@
    local-user user1@aaa.com privilege level 15
    local-user user1@aaa.com service-type ppp
    local-user user2@bbb.com password cipher %@%@qh-<X%_2QB+^!UR+UkxUA/6<%@%@
    local-user user2@bbb.com privilege level 15
    local-user user2@bbb.com service-type ppp  //配置PPPoE服务器的本地用户名和类型，用于认证接入的用户
   #
   interface Virtual-Template1  //创建虚拟接口模板VT1，为PPPoE服务器配置参数
    ppp authentication-mode chap  //对接入用户的认证方式为CHAP认证
   #
   interface GigabitEthernet1/0/0
    ip address 202.1.1.2 255.255.255.0
   #
   interface GigabitEthernet2/0/0
    pppoe-server bind Virtual-Template 1  //接口上启用PPPoE Server功能，引入VT1的配置参数，认证接入的拨号用户
   #
   interface GigabitEthernet3/0/0
    pppoe-server bind Virtual-Template 1
   #
   l2tp-group 1  //创建L2TP组，为建立L2TP隧道配置参数
    tunnel password cipher %@%@/-#)Lg[S4F:#2~ZNvqa$]\DL%@%@  //缺省使能隧道认证，配置密文密码为huawei，和对端认证一致
    tunnel name lac1  //隧道的名称为lac1，用于被对端LNS识别
    start l2tp ip 202.1.1.1 domain aaa.com  //如接入用户的域名为aaa.com，则发起到对端的L2TP隧道连接
   #
   l2tp-group 2
    tunnel password cipher %@%@EB~j7Je>;@>uNr''D=J<]\WL%@%@
    tunnel name lac2
    start l2tp ip 202.1.1.1 domain bbb.com
   #                                         </span></span>

2. 配置LNS

   <span style="color:#333333"><span style="background-color:#dddddd">#
    sysname LNS
   #
    l2tp enable
   #
   ip pool 1  //创建IP地址池，名称为1，为接入用户分配IP地址
    gateway-list 10.1.1.1  //网关地址
    network 10.1.1.0 mask 255.255.255.0  //可分配IP地址范围
   #
   ip pool 2
    gateway-list 10.2.1.1
    network 10.2.1.0 mask 255.255.255.0
   #
   aaa
    local-user user1@aaa.com password cipher %@%@/|S75*sxcH2@FQL=wn#2@I`a%@%@
    local-user user1@aaa.com privilege level 15
    local-user user1@aaa.com service-type ppp
    local-user user2@bbb.com password cipher %@%@qh-<X%_2QB+^!UR+UkxUA/6<%@%@
    local-user user2@bbb.com privilege level 15
    local-user user2@bbb.com service-type ppp
   #
   interface Virtual-Template1
    ppp authentication-mode chap
    remote address pool 1  //引入IP地址池，PPP认证通过后，为用户分配IP地址
    ip address 10.1.1.1 255.255.255.0  //地址池的网关地址
   #
   interface Virtual-Template2
    ppp authentication-mode chap
    remote address pool 2
    ip address 10.2.1.1 255.255.255.0
   #
   interface GigabitEthernet1/0/0
    ip address 202.1.1.1 255.255.255.0
   #
   interface GigabitEthernet2/0/0
    ip address 10.3.1.1 255.255.255.0
   #
   l2tp-group 1
    allow l2tp virtual-template 1 remote lac1  //允许和对端隧道lac1建立L2TP隧道连接，引入VT1的配置参数
    tunnel password cipher %@%@eS*)0t-0D!,~pa;IPll=3liC%@%@
    tunnel name lns
   #
   l2tp-group 2
    allow l2tp virtual-template 2 remote lac2
    tunnel password cipher %@%@Cyor,=OAk#tWwA;%2\!W3lwj%@%@
    tunnel name lns
   #</span></span>

3. 验证配置结果

   # 在LNS上执行命令display l2tp session可以查看到建立会话数为2。

   # PC1和PC2可以ping通PC3。

配置注意事项

• LAC为每个域名创建L2TP组，不同L2TP组的隧道名称不同。
• L2TP组缺省使能隧道认证，隧道两端密码相同。
