VLAN Mapping原理描述

基本原理

路由器收到带Tag的数据报文后，根据配置的VLAN Mapping方式，决定替换外层Tag中的VLAN ID或优先级；然后进入MAC地址学习阶段，根据源MAC地址+映射后的VLAN ID刷新MAC地址表项；根据目的MAC+映射后VLAN ID查找MAC地址表项，如果没有找到，则在VLAN ID对应的VLAN内广播，否则从表项对应的接口转发。

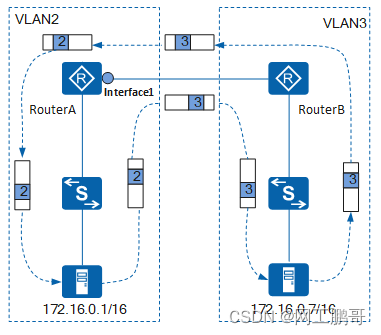

如图1所示，当在接口Interface1上配置了VLAN2和VLAN3映射后，接口在向外发送VLAN2的帧时，将帧中的VLAN2替换成VLAN3；在接收VLAN3的帧时，将帧中的VLAN3替换成VLAN2，然后按照二层转发流程进行数据转发，这样VLAN2和VLAN3就能实现互相通信。

图1 VLAN Mapping功能示意图


实现方式

设备支持基于VLAN ID和802.1p优先级实现VLAN Mapping。

• 基于VLAN ID

  当部署VLAN Mapping功能设备上的接口收到带有单层VLAN Tag的报文时，将单层报文所携带的VLAN ID替换为新的VLAN ID。

  当部署VLAN Mapping功能设备上的接口收到带有两层VLAN Tag的报文时，将两层报文携带的外层Tag替换为新的VLAN Tag，内层Tag作为数据透传。

• 基于802.1p优先级

  当部署VLAN Mapping功能设备上的接口收到带有单层VLAN Tag的报文时，将单层报文所携带的802.1p优先级替换为新的802.1p优先级。

  当部署VLAN Mapping功能设备上的接口收到带有两层VLAN Tag的报文时，将两层报文所携带的外层802.1p优先级替换为新的802.1p优先级。
