ACL简介
定义
访问控制列表ACL（Access Control List）是由一条或多条规则组成的集合。所谓规则，是指描述报文匹配条件的判断语句，这些条件可以是报文的源地址、目的地址、端口号等。
ACL本质上是一种报文过滤器，规则是过滤器的滤芯。设备基于这些规则进行报文匹配，可以过滤出特定的报文，并根据应用ACL的业务模块的处理策略来允许或阻止该报文通过。
ACL配置完成后，必须应用在业务模块中才能生效，其中最基本的ACL应用，就是在简化流策略/流策略中应用ACL，使设备能够基于全局、VLAN或接口下发ACL，实现对转发报文的过滤。此外，ACL还可以应用在Telnet、FTP、路由等模块。业务模块之间的ACL默认处理动作和处理机制有所不同，具体请参见ACL应用模块的ACL默认动作和处理机制。
目的
ACL可以实现对网络中报文流的精确识别和控制，达到控制网络访问行为、防止网络攻击和提高网络带宽利用率的目的，从而切实保障网络环境的安全性和网络服务质量的可靠性。

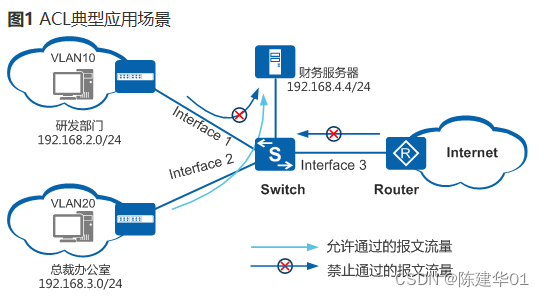

图1是一个典型的ACL应用组网场景。
某企业为保证财务数据安全，禁止研发部门访问财务服务器，但总裁办公室不受限制。实现方式：在Interface 1的入方向上部署ACL，禁止研发部门访问财务服务器的报文通过。Interface 2上无需部署ACL，总裁办公室访问财务服务器的报文默认允许通过。
保护企业内网环境安全，防止Internet病毒入侵。实现方式：在Interface 3的入方向上部署ACL，防止病毒通过该接口入侵。
ACL的基本原理
ACL由一系列规则组成，通过将报文与ACL规则进行匹配，设备可以过滤出特定的报文。设备支持软件ACL和硬件ACL两种实现方式。
ACL的组成

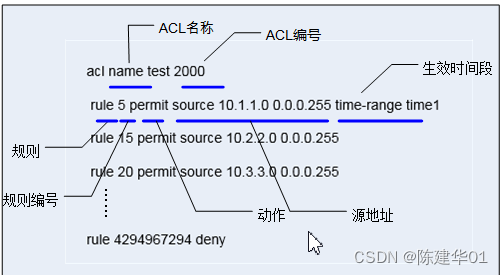

一条ACL的结构组成，如图1所示。
-
ACL名称：通过名称来标识ACL，就像用域名代替IP地址一样，更加方便记忆。这种ACL，称为命名型ACL。
命名型ACL一旦创建成功，便不允许用户再修改其名称。
仅基本ACL与基本ACL6，以及高级ACL与高级ACL6，可以使用相同的ACL名称；其他类型ACL之间，不能使用相同的ACL名称。
命名型ACL实际上是“名字+数字”的形式，可以在定义命名型ACL时同时指定ACL编号。如果不指定编号，则由系统自动分配，设备为其分配的编号是该类型ACL可用编号中取值范围内的最大值。
-
ACL编号：用于标识ACL，也可以单独使用ACL编号，表明该ACL是数字型。
不同的ACL类型使用不同的ACL编号取值标识。
-
规则：即描述报文匹配条件的判断语句。
-
规则编号：用于标识ACL规则。可以自行配置规则编号，也可以由系统自动分配。
ACL规则的编号范围是0～4294967294，所有规则均按照规则编号从小到大进行排序。系统按照规则编号从小到大的顺序，将规则依次与报文匹配，一旦匹配上一条规则即停止匹配。
-
动作：报文处理动作，包括permit/deny两种，表示允许/拒绝。
-
匹配项：ACL定义了极其丰富的匹配项。除了图1中的源地址和生效时间段，ACL还支持很多其他规则匹配项。例如，二层以太网帧头信息（如源MAC、目的MAC、以太帧协议类型），三层报文信息（如目的IP地址、协议类型），以及四层报文信息（如TCP/UDP端口号）等。关于每种匹配项的详细介绍，请参见交换机支持的ACL及常用匹配项。
-
ACL的实现方式
目前设备支持的ACL，有以下两种实现方式。
-
软件ACL：针对与本机交互的报文（必须上送CPU处理的报文），由软件实现来过滤报文的ACL，比如FTP、TFTP、Telnet、SNMP、HTTP、路由协议、组播协议中引用的ACL。
-
硬件ACL：针对所有报文，通过下发ACL资源到硬件来过滤报文的ACL，比如流策略、基于ACL的简化流策略、用户组以及为接口收到的报文添加外层Tag功能中引用的ACL。
两者主要区别在于：
-
过滤的报文类型不同：软件ACL用来过滤与本机交互的报文，硬件ACL可以用来过滤所有报文。
-
报文过滤方式不同：软件ACL是被上层软件引用来实现报文的过滤，硬件ACL是被下发到硬件来实现报文的过滤。通过软件ACL过滤报文时，会消耗CPU资源，通过硬件ACL过滤报文时，则会占用硬件资源。通过硬件ACL过滤报文的速度更快。
-
对不匹配ACL的报文的处理动作不同：当使用软件ACL时，如果报文未匹配上ACL中的规则，设备对该报文采取的动作为deny，即拒绝报文通过；当使用硬件ACL时，如果报文未匹配上ACL中的规则，设备对该报文采取的动作为permit，即允许报文通过。
组网需求
如图1所示，Switch作为FTP服务器，对网络中的不同用户开放不同的访问权限：
- 子网1（172.16.105.0/24）的所有用户在任意时间都可以访问FTP服务器。
- 子网2（172.16.107.0/24）的所有用户只能在某一个时间范围内访问FTP服务器。
- 其他用户不可以访问FTP服务器。
已知Switch与各个子网之间路由可达，要求在Switch上进行配置，实现FTP服务器对客户端访问权限的设置。

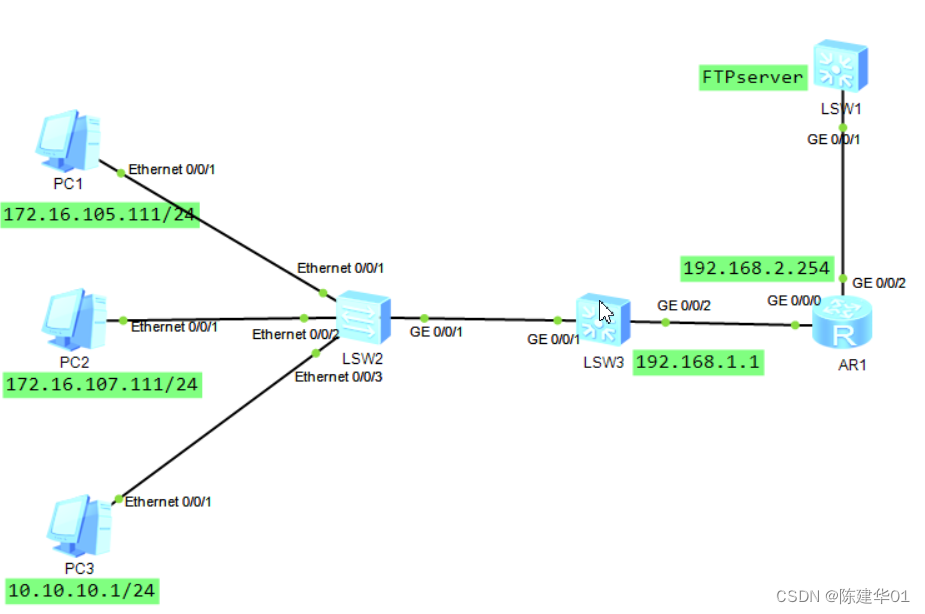

实验拓扑
配置思路
采用如下的思路在Switch上进行配置：
- 配置时间段和ACL，使设备可以基于时间的ACL，对网络中不同用户的报文进行过滤，从而控制不同用户的FTP访问权限。
- 配置FTP基本功能。
- 在FTP模块中应用ACL，使ACL生效。
实验步骤
S2 配置
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname S2
[S2]undo info-center enable
Info: Information center is disabled.
[S2]vlan batch 10 20 30
Info: This operation may take a few seconds. Please wait for a moment...done.
[S2]interface Ethernet0/0/1
[S2-Ethernet0/0/1]port link-type access
[S2-Ethernet0/0/1]port default vlan 10
[S2-Ethernet0/0/1]quit
[S2]interface Ethernet0/0/2
[S2-Ethernet0/0/2]port link-type access
[S2-Ethernet0/0/2]port default vlan 20
[S2-Ethernet0/0/2]interface Ethernet0/0/3
[S2-Ethernet0/0/3]port link-type access
[S2-Ethernet0/0/3]port default vlan 30
[S2-Ethernet0/0/3]quit
[S2]interface GigabitEthernet 0/0/1
[S2-GigabitEthernet0/0/1]port link-type trunk
[S2-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[S2-GigabitEthernet0/0/1]quit
S3 配置
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname S3
[S3]undo info-center enable
Info: Information center is disabled.
[S3]vlan batch 10 20 30 100
Info: This operation may take a few seconds. Please wait for a moment...done.
[S3]interface Vlanif 100
[S3-Vlanif100]ip address 192.168.1.1 24
[S3-Vlanif100]quit
[S3]interface GigabitEthernet 0/0/2
[S3-GigabitEthernet0/0/2]port link-type access
[S3-GigabitEthernet0/0/2]port default vlan 100
[S3-GigabitEthernet0/0/2]quit
[S3]interface Vlanif 10
[S3-Vlanif10]ip address 172.16.105.254 24
[S3-Vlanif10]quit
[S3]interface Vlanif 20
[S3-Vlanif20]ip address 172.16.107.254 24
[S3-Vlanif20]quit
[S3]interface Vlanif 30
[S3-Vlanif30]ip address 10.10.10.254 24
[S3-Vlanif30]quit
[S3]interface GigabitEthernet 0/0/1
[S3-GigabitEthernet0/0/1]port link-type trunk
[S3-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[S3-GigabitEthernet0/0/1]quit
[S3]ip route-static 192.168.2.0 24 192.168.1.2
R1 配置
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sy
[Huawei]sysname R1
[R1]undo info-center enable
Info: Information center is disabled.
[R1]interface GigabitEthernet 0/0/2
[R1-GigabitEthernet0/0/2]ip address 192.168.2.254 24
[R1-GigabitEthernet0/0/2]quit
[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.1.2 24
[R1-GigabitEthernet0/0/0]quit
[R1]ip route-static 0.0.0.0 0 192.168.1.1
FTPserver 配置时间段
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]s
[Huawei]sys
[Huawei]sysname FTPserver
[FTPserver]undo info-center enable
Info: Information center is disabled.
[FTPserver]time-range ftp-access from 0:0 2023/1/1 to 23:59 2023/12/31
Info: The starting or ending time has been configured earlier than the current t
ime.
[FTPserver]time-range ftp-access 14:00 to 18:00 off-day
配置基本ACL
[FTPserver]acl number 2001
[FTPserver-acl-basic-2001]rule permit source 172.16.105.0 0.0.0.255
[FTPserver-acl-basic-2001]rule permit source 172.16.107.0 0.0.0.255 time-range f
tp-access
[FTPserver-acl-basic-2001]rule deny source any
[FTPserver-acl-basic-2001]quit
配置FTP基本功能
[FTPserver]ftp server enable
Info: The FTP server is already enabled.
[FTPserver]aaa
[FTPserver-aaa]local-user huawei password cipher abc.123
[FTPserver-aaa]local-user huawei privilege level 15
Info: Add a new user.
[FTPserver-aaa]local-user huawei service-type ftp
[FTPserver-aaa]local-user huawei ftp-directory flash:
[FTPserver-aaa]quit
配置FTP服务器访问权限
[FTPserver]ftp acl 2001FTPserver 剩余配置
[FTPserver]interface Vlanif 2
[FTPserver-Vlanif2]ip address 192.168.2.1 24
[FTPserver-Vlanif2]quit
[FTPserver]interface GigabitEthernet 0/0/1
[FTPserver-GigabitEthernet0/0/1]port link-type access l
[FTPserver-GigabitEthernet0/0/1]port default vlan 2
[FTPserver-GigabitEthernet0/0/1]quit

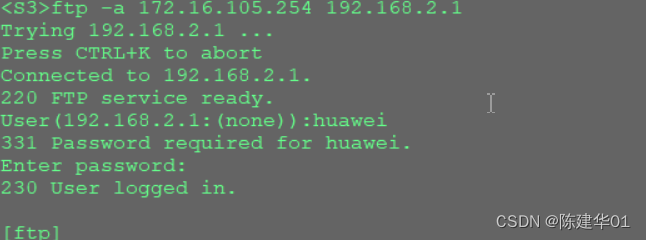

[FTPserver]ip route-static 0.0.0.0 0 192.168.2.254测试结果（用S3访问FTP服务器），172.16.105.0 网段可以访问FTP服务器

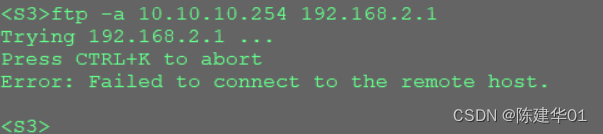

10.10.10.0 网段无法访问FTP服务器
