ACL访问控制列表原理及实例

目录

一、ACL概述

1.ACL访问控制列表作用

2.ACL访问控制列表工作原理

3.ACL访问控制列表处理过程原则

二、ACL访问控制列表类型

1.标准访问控制列表

2.扩展访问控制列表

三、配置实例

1.要求：用标准访问控制列表，vlan10客户机不能访问vlan20客户机

2.要求：用扩展访问控制列表，禁止client1客户机访问ftp服务器

四、总结

---

一、ACL概述

1.ACL访问控制列表作用

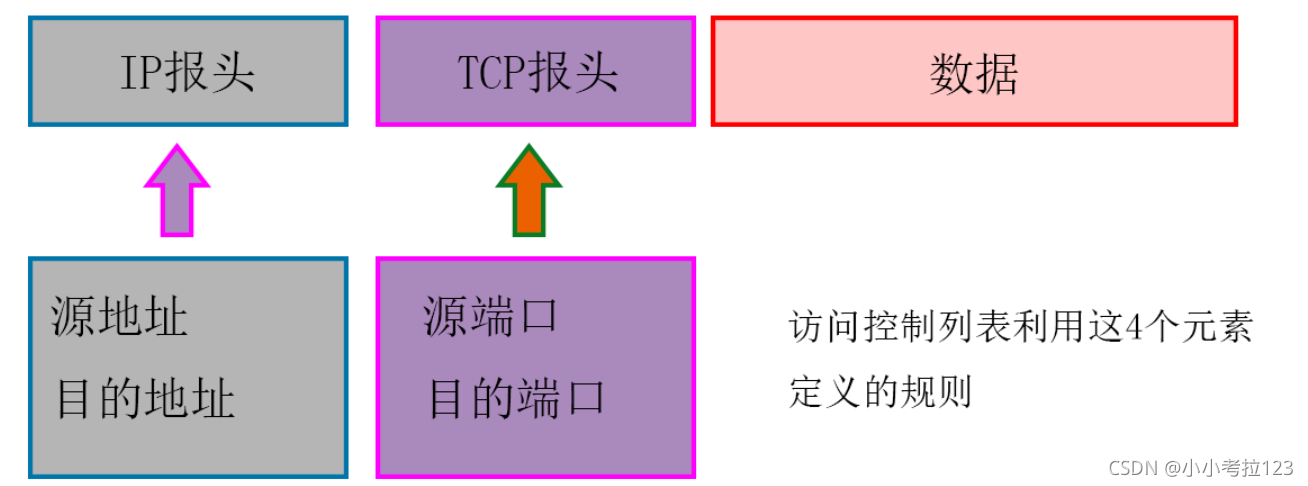

读取三层、四层头部信息，根据预先定义好的规则对流量进行筛选和过滤。

三层头部信息：源、目IP

四层头部信息：TCP/UDP协议、源、目端口号

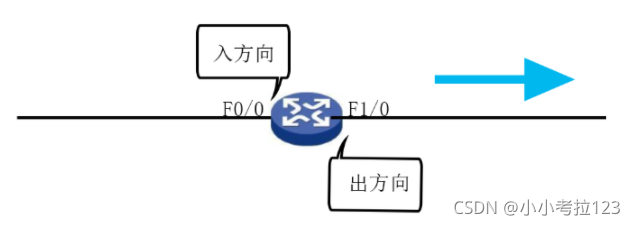

2.ACL访问控制列表工作原理

入方向：流量将要进入本地路由器，将要被本地路由器处理

出方向：已经被本地路由器处理过，流量将离开本地路由器

 策略做好后，在入接口和出接口调用的区别：

入接口调用的话是对本地路由器生效，出接口调用的话，对本地路由器不生效，流量将在数据发过程中的下一台路由器生效。

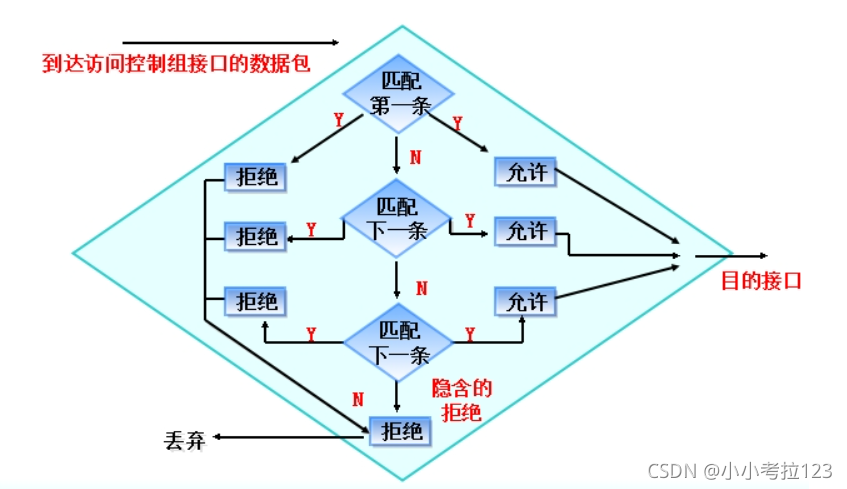

3.ACL访问控制列表处理过程原则

1. 路由条目只会被匹配一次
2. 路由条目在ACL访问控制列表中匹配的顺序是从上往下匹配的
3. 路由条目在ACL访问控制列表隐含一个拒绝所有
4. ACL访问控制列表至少要放行一条路由条目



二、ACL访问控制列表类型

1.标准访问控制列表

• 只能基于源地址进行过滤
• 标准访问控制列表号是2000-2999
• 调用原则：靠近目标

2.扩展访问控制列表

• 可以根据源、目IP，TCP/UDP协议，源、目端口号进行过滤
• 相比较标准访问控制列表，流量控制的更精准
• 调用原则：靠近源

三、配置实例

1.要求：用标准访问控制列表，vlan10客户机不能访问vlan20客户机

1）拓扑
