一、方案设计

1.1 任务分析

本课题的设计任务是利用姿态传感器MPU6050设计并制作一套自动调平装置，由圆盘、姿态传感器、可以调节高度的三个脚组成。并对姿态传感器的数据进行解算，设计控制算法通过STM32控制电机进行平台调节。

1.2 原理设计

1.2.1 MPU6050原理

MPU6050是整合性六轴运动处理模块，它可以实时获取运动物体在三维坐标系内的偏转角度，其中横滚角roll为绕X轴偏转的角度，俯仰角pitch为绕Y轴偏转的角度，航向角yaw为绕Z轴偏转的角度。

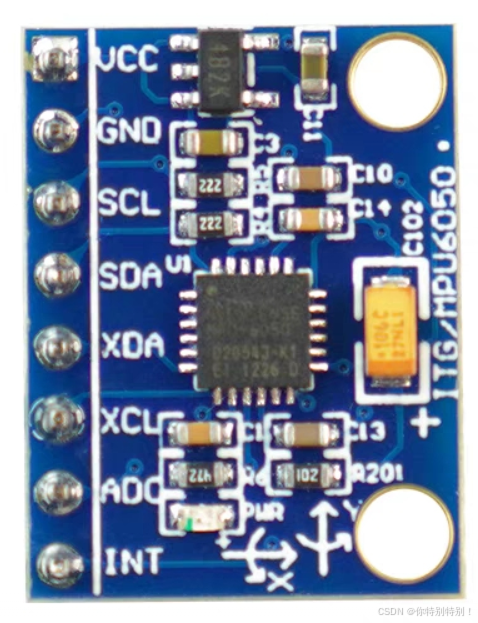

图1 MPU6050外观

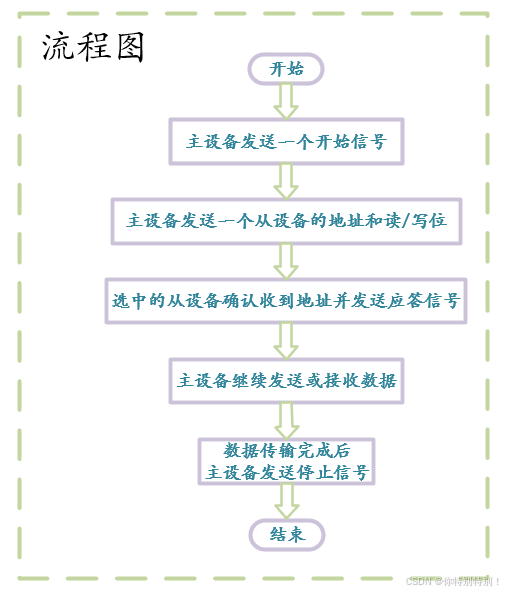

MPU6050外观如上图所示，其中较为重要的是SCL和SDA两个管脚，它们是连接MCU的I2C接口，MCU通过这个I2C接口来控制MPU6050，此时MPU6050作为一个I2C从机设备进行通信，I2C的工作原理如图2，大致为主机首先会线拉低SDA总线，开始通信，接下来主机会发送地址，如果某个从设备地址和主机发的地址吻合，就会发出一个ACK信号，通信就此建立。之后开始读写操作，随后主机将SCL切换为高电平，然后再将SDA切换为高电平，从而向从机发送停止条件，完成通信。

MPU6050的驱动流程如图3所示，具体如下：

(1)初始化I2C接口：初始化MPU6050的SDA和SCL

(2)复位MPU6050：电源管理寄存器1(0X6B)的Bit7写1（MPU6050内部所有寄存器恢复默认值）。复位后设置电源管理寄存器1为0X00，进入正常工作状态。

(3)设置满量程范围：通过陀螺仪配置寄存器(0X1B)和加速度传感器配置寄存器(0X1C)设置。设置陀螺仪的满量程范围为±2000dps，加速度传感器的满量程范围为±2g。

设置陀螺仪配置寄存器(0X1B)的Bit4 Bit3为11，由于陀螺仪的ADC为16位，则其灵敏度为：65536/4000=16.4LSB/(°/S)

设置加速度传感器配置寄存器(0X1C)的Bit4 Bit3为00，由于加速度传感器的ADC为16位，则其灵敏度为：65536/4=16384LSB/g

(4)设置其他参数：通过中断使能寄存器(0X38)和用户控制寄存器(0X6A)关闭中断和AUX I2C接口，FIFO使能寄存器(0X23)关闭所有FIFO通道（默认禁止），采样率分频寄存器(0X19)设置陀螺仪采样率为50，配置寄存器(0X1A)设置数字低通滤波器(DLPF)为带宽的1/2。

(5)配置系统时钟源并使能传感器：通过电源管理寄存器1(0X6B)的最低三位来设置（默认值是0，内部8M RC震荡），设置为1，选择x轴陀螺PLL作为时钟源。通过电源管理寄存器2(0X6C)来设置对应位为0即可开启使能角速度传感器和加速度传感器。

陀螺仪数据输出寄存器地址为：0X43~0X48，x轴的数据可以通过读取0X43（高8位）和0X44（低8位）寄存器得到，其他轴以此类推。加速度传感器数据输出寄存器地址为：0X3B~0X40，读x轴的数据可以通过读取0X3B（高8位）和0X3C（低8位）寄存器得到，其他轴以此类推。温度传感器的值可以通过读取0X41（高8位）和0X42（低8位）寄存器得到，温度换算公式如下（Temperature为计算得到的温度值，单位为℃，regval为从0X41和0X42读到的温度传感器值）。

Temperature=36.53+regval/340

图2 I2C的工作原理

图3 MPU6050使用流程

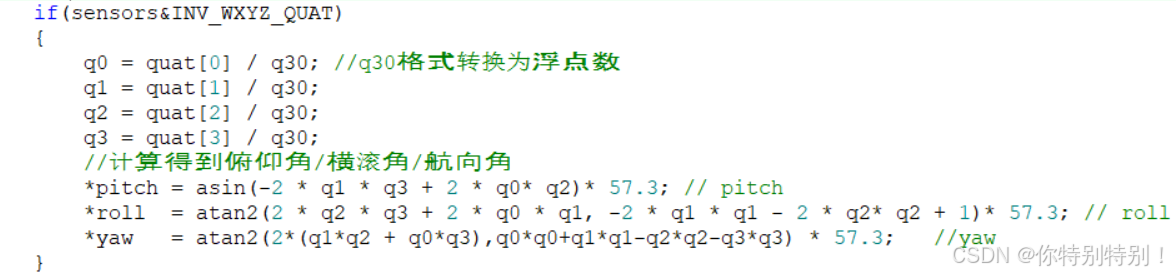

对于姿态解算问题，MPU6050 自带了DMP，即数字运动处理器，可以将加速度传感器和角速度传感器的原始数据，直接转换成四元数输出，而得到四元数之后即可计算出欧拉角。使用内置的 DMP，简化了代码设计，且 MCU 不用进行姿态解算过程，提高了系统的实时性。然后我们需要将四元数转换为欧拉角即可，图4为相关程序，要注意的问题是DMP输出的四元数是q30格式的，也就是浮点数放大了 $2^{^{30}}$ 倍。在换算成欧拉角之前，必须先将其转换为浮点数，也就是除以 $2^{^{30}}$ ，然后再进行计算。另外，计算公式的57.3是弧度转换为角度，即 $\frac{\pi}{180}$ 。

图4 四元数到欧拉角转换程序

1.2.2 调平算法

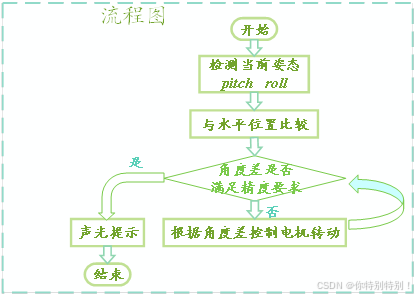

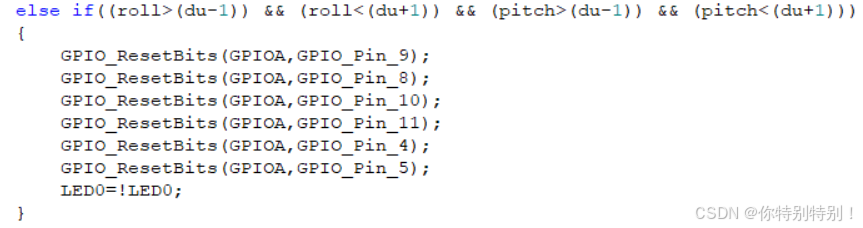

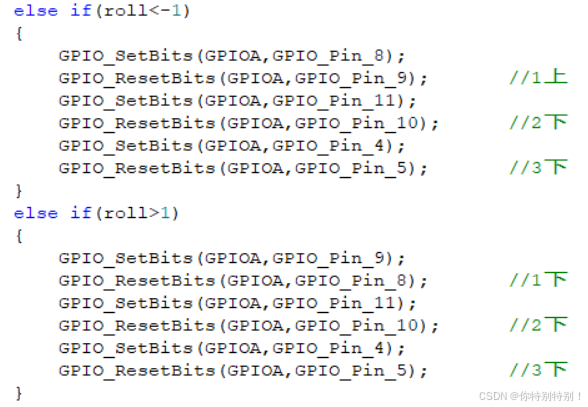

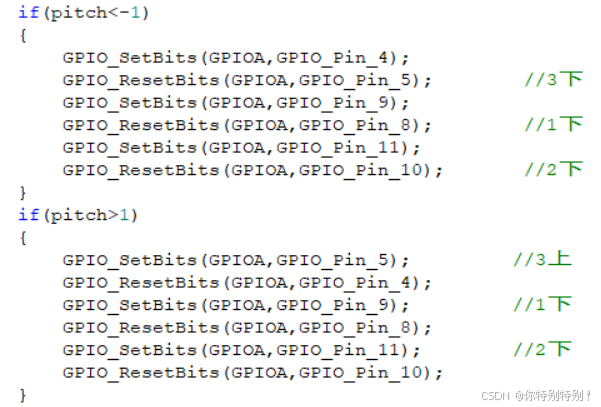

对于调平算法，我的方案是实时检测当前姿态，将俯仰角和横滚角与水平位置进行对比（由于要求精度优于1°，即在-1°和1°范围内可认为完成调平），当满足要求时直接声光提示，不满足时根据姿态调整电机运动情况实现调平。具体策略为根据俯仰角和横滚角的数值，我们可以知道其与x轴及y轴的偏角，另外根据MPU6050粘贴位置我们可知其实物的偏转情况，据此我们可以控制电动推杆上升或下降，将不同情况利用case语句写进程序即可实现调平，相关流程图如图5。

图5 调平算法流程图

1.2.3 按键控制

我利用矩阵键盘来切换不同界面显示以及进行模式选择，按下13键显示课题题目、姓名学号以及当前时间（可实时更新），按下16键退出，按下14键显示温度以及三个欧拉角（可实时更新），按下1-3键对应电机1上升、下降、暂停，5-7键控制电机2，9-11键控制电机3，同时按下后屏幕会显示对应汉字，按下12键为设置模式，此时按下任意按键后可以自动调节至对应键值的角度（此部分应用算法与自动调平一致，只是在循环中增添了按键扫描相应代码以及进行了变量更改），按下13键自动调平，同时有声光提示。相应管脚分配如表1所示。

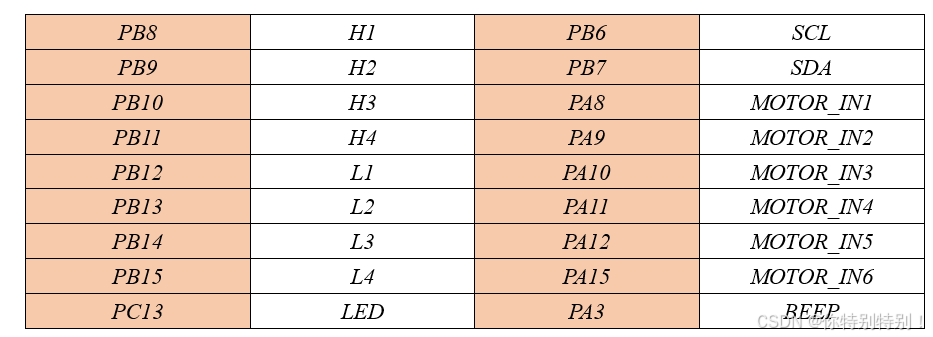

表1 管脚分配

1.3 结构方案设计

对于装置结构，圆盘平台用亚克力的加工，直径16厘米，厚度5毫米，可调节高度的三个脚由电动推杆组成，推杆的伸缩由电机控制，实现高度的精确调节，推杆底部设计为通用螺纹接口。然后根据设备的坐标系统和所需测量的方向，选定一个合适的位置使用胶带直接将MPU6050模块粘贴在预定位置。在完成所有连接和配置后，进行基本的功能测试。验证MPU6050是否能正常进行姿态解算，然后根据设备的实际使用方向对MPU6050的输出数据进行校准，可通过旋转设备并观察数据变化来检查模块是否按预期方向工作，装置的结构示意图见图6。

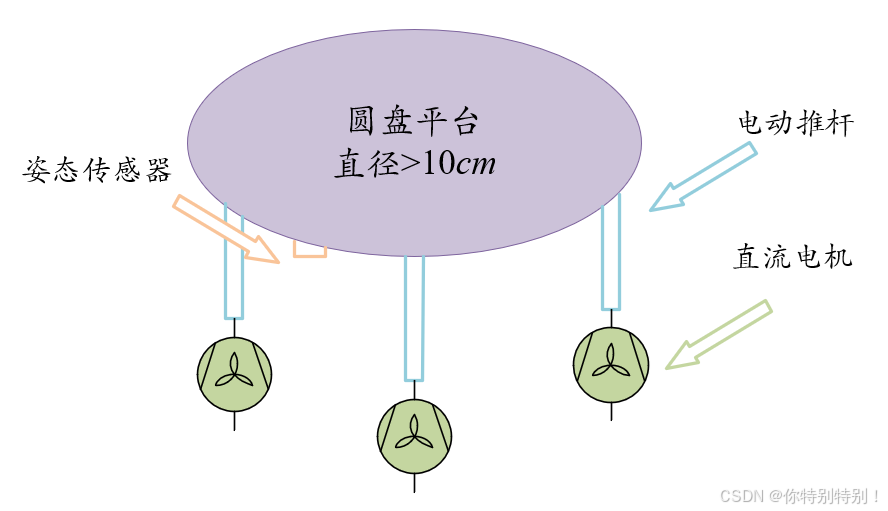

图6 装置结构示意图

1.4 仿真设计

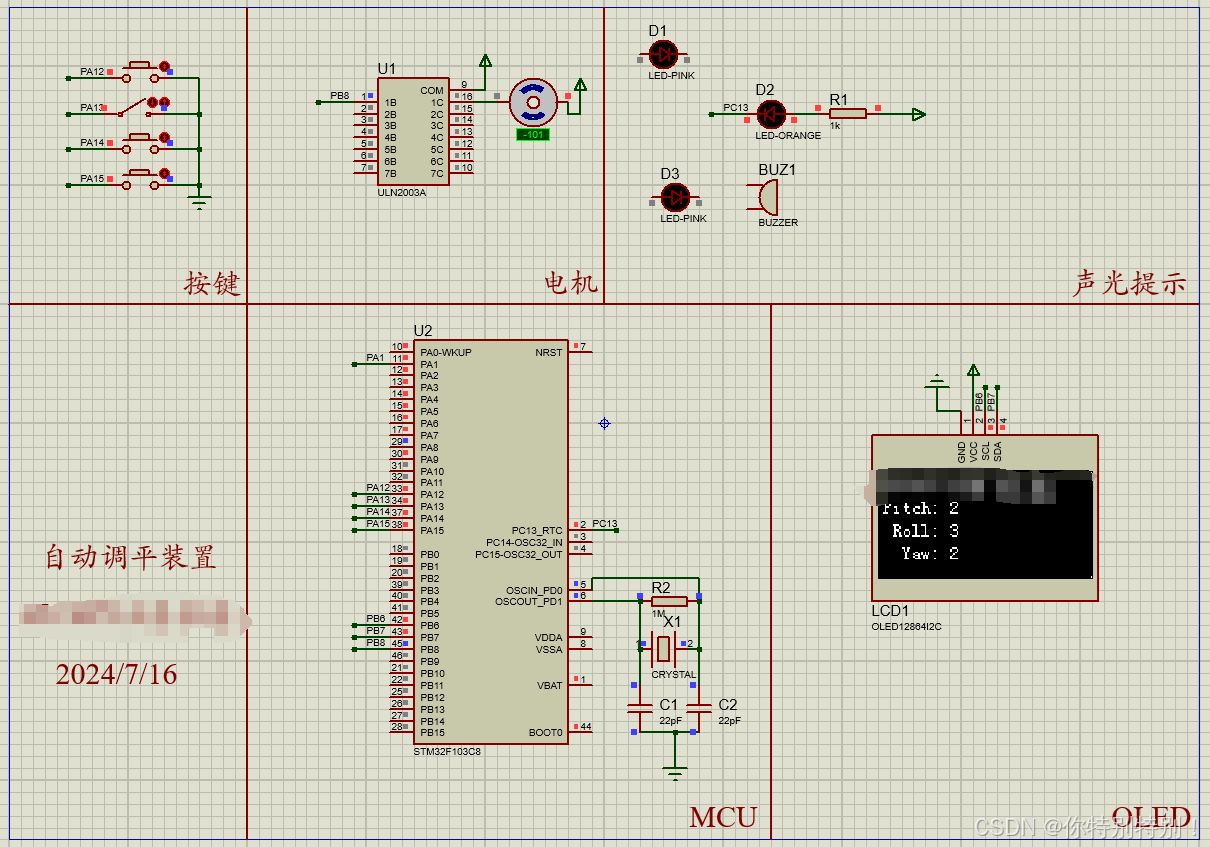

在拟定好初步方案及编写部分程序后，我在proteus中进行了仿真，由于软件中没有MPU6050传感器，即使下载导入模型也不能进行仿真，因此我用按键来代替，按下不同按键对应的角度加一，按下最后一个按键角度清零，电机转动，同时声光提示，仿真结果见图7。

图7 仿真结果图

1.5 系统框图

该课题以STM32F103C8T6为核心，通过L298驱动电动推杆，进而改变角度，通过MPU6050解算欧拉角，并以此作为反馈控制电机运动实现自动调平，同时有矩阵键盘和OLED实现人机交互，LED和蜂鸣器实现调平后的声光提示，具体框图见图8。

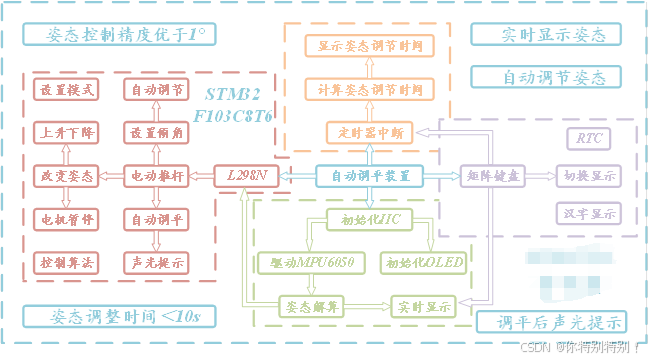

图9为总设计思路图，本装置在满足设计要求的前提下，增添了实时时间显示、调节时间计算、设置倾角等功能，并通过矩阵键盘实现了不同显示界面的切换，具体如图。

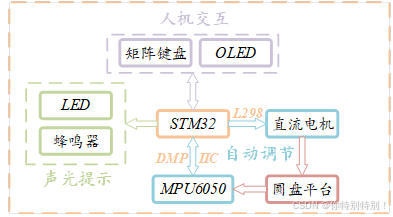

图8 系统框图

图9 总设计思路图

二、硬件电路设计

2.1 矩阵键盘

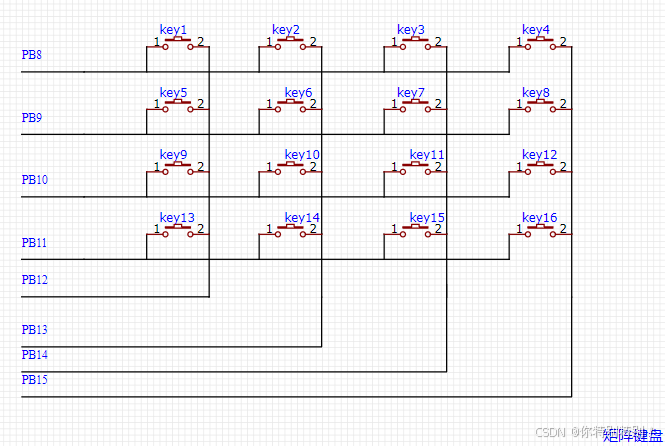

将16个按键排成4行4列，第一行将每个按键的一端连接在一起构成行线，第一列将每个按键的另一端连接在一起构成列线，这样便一共有8根线，我们将这8根线连接到单片机的8个I/O口上，配置行为输出模式，列为输入模式，对第一行输出高，其它行输出低，判断列对应管脚电平状态，从而记录第一行对应的哪列按键按下，其它行和列操作依此类推。从图10中可以看出，矩阵按键引出的8根控制线直接连接到单片机的PB8-PB15引脚口上，其中第1-4行对应PB8-PB11引脚，第1-4列对应PB12-PB15引脚上。

图10 矩阵键盘电路设计

2.2 声光提示

图11所示为核心板板载的一个LED灯，连接在PC13引脚。如果要使LED指示灯亮，只需要控制管脚输出低电平，如果要使LED指示灯灭，只需控制管脚输出高电平。

根据STM32F1芯片数据手册可知，单个IO口的最大输出电流是25mA，而蜂鸣器的驱动电流是30mA左右，因此我选择使用蜂鸣器模块，其中含有三极管可以对电流进行放大。如果要使蜂鸣器工作，只需要控制PA3输出高电平即可。

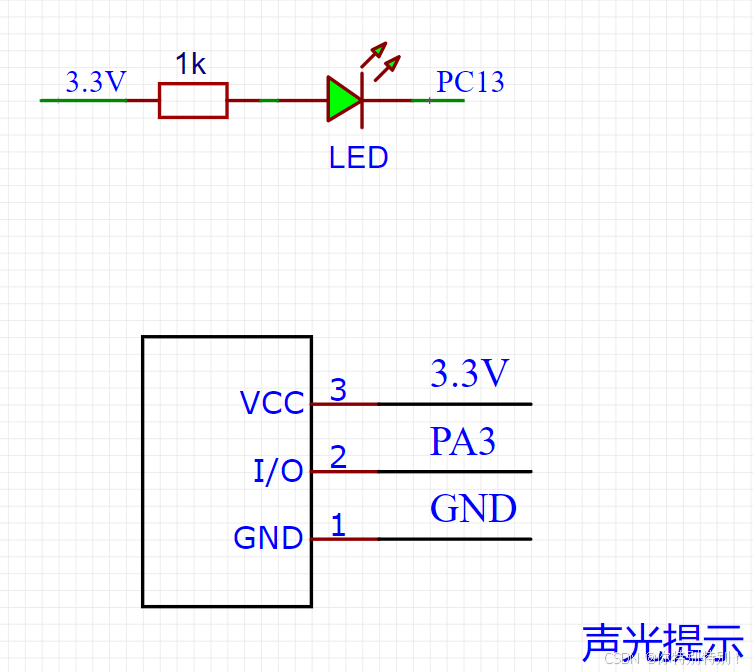

图11 声光提示部分电路设计

2.3 MPU6050及OLED

在原理设计部分我们知道MPU6050较为重要的是SCL和SDA两个管脚，用于I2C通信，而XDA和XCL是用于连接外部磁传感器进而形成九轴结构，AD0和INT也没有用到，故在该课题中无需连接，电路设计见图12。

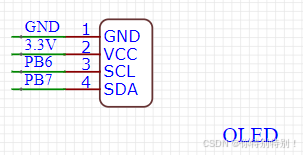

对于OLED模块，本课题使用的为四线I2C接口形式，使用3.3V供电，模块的SCL与STM32的PB6连接，模块的SDA与PB7连接，电路设计见图13。

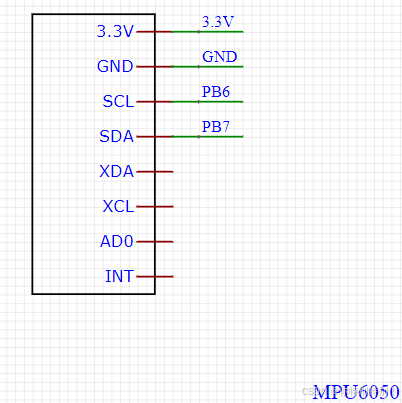

图12 MPU6050电路设计

图13 OLED电路设计

2.4 L298及电机部分

电动推杆位移原理较为简单，每个电动推杆有红黑两条线，红接高黑接低推杆上升，红接低黑接高推杆下降，因此我们只需对电机对应的IO口置0或置1即可实现。

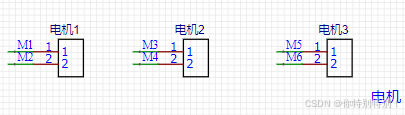

对于L298的连接，我们在精密仪器实验中曾经学习过，使用12V供电（电动推杆要求），输入端接STM32的IO口，输出端接电机，输入和输出具有一一对应的关系，具体电路设计见图14。

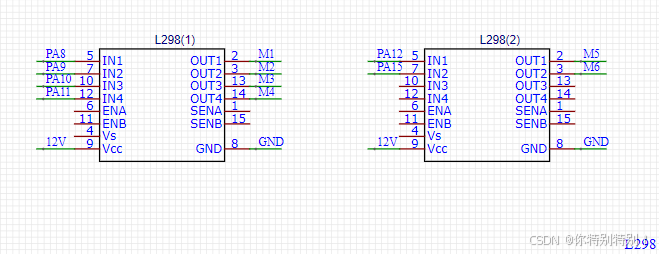

图14 L298及电机电路设计

2.5 总览

经上述操作，我们完成了硬件电路各部分设计，为便于后续操作及实验验证，我利用Fritzing软件制作了整体接线示意图，如图15，图中可以清楚地看到电源模块、L298N、电机、蜂鸣器模块、MCU、OLED、矩阵键盘、MPU6050等模块，将电动推杆、MPU6050安装在圆盘平台上后硬件工作即全部完成。

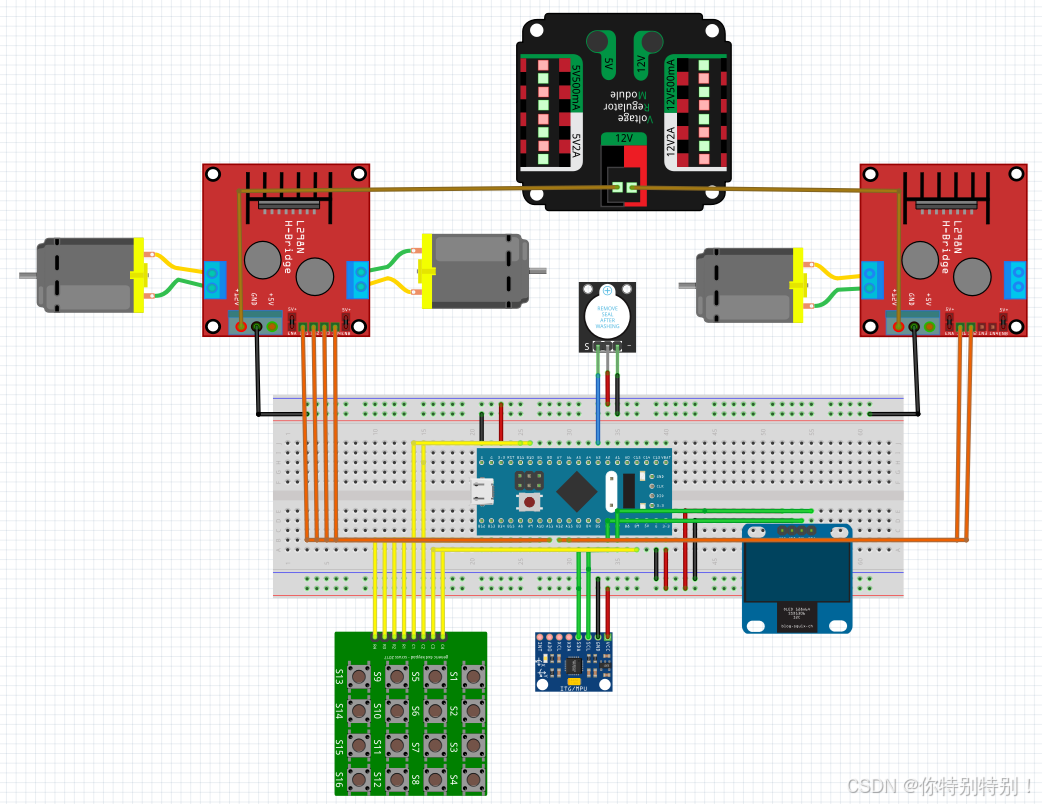

图15 面包板接线示意图

三、测试结果及分析

3.1 主界面

如图16所示，为初始界面，按下13键可进入，由上至下依次显示：课题题目、学号、姓名、年月日、星期、时间（可实时更新）。

图16 主界面

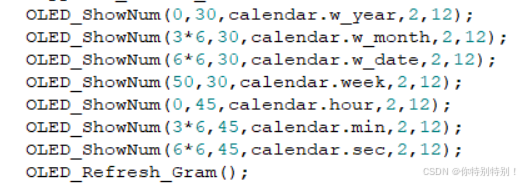

起初遇到了一些问题，比如调用内部RTC时出现了秒钟更新速度出现较大误差，经过多次修改时间初始值以及多次烧录程序，最终解决了该问题。然后将该部分程序写入按键后出现了无法实时更新的问题，只能手动刷新，我查阅了一些资料，试用外部中断来解决但结果仍不好，于是我在该程序中又写了一个死循环，在死循环中又做了一步按键扫描，按下16键可退出，最终实现了实时更新。

3.2 MPU6050界面

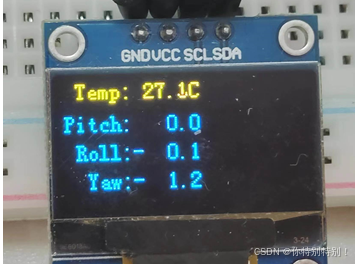

如图17所示，为MPU6050界面，按下14键可进入，由上至下依次显示：温度、俯仰角、横滚角、航向角。

图17 MPU6050界面

同样遇到了一些问题，首先也是只能手动刷新，我同样用了上述方法来解决。然后是姿态解算的问题，经常会出现MPU6050无法初始化的问题，我上网查询后发现可能原因是初始时位置与水平差异过大，经调整后初始化成功（也有MPU6050固定问题和杜邦线连接问题，经调整后得到了较好的改善）。

3.3 电机运动界面

如图18-图20所示，为电机运动界面，在这里以一号电机为例，按下1键电机1上升，按下2键电机1下降，按下3键电机1暂停，同时显示对应文字。同理，按下5-7键对应电机2，按下9-11键对应电机3。

在写界面的过程中我有过一些尝试，如计算电机运动位移，由于电动推杆的厂家说该推杆无法调速，且匀速速度为30mm/s，最大位移为21mm，当我利用定时器中断来统计时间并计算位移时发现结果与手册不符，我认为实际速度可能远达不到30mm/s，也可能不是严格的匀速运动，最终没有加入该功能。

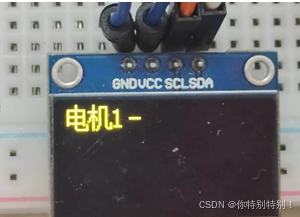

图18 电机上升界面

图19 电机下降界面

图20 电机暂停界面

3.4 自动调平界面

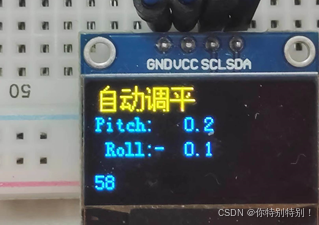

如图21所示，为自动调平界面，按下15键可进入，由于水平位置只与俯仰角和横滚角相关，由上至下依次显示：功能名称、俯仰角、横滚角、调节时间。

实现自动调平的操作为首先使电机运动，进而使圆盘平台不平，然后按下15键开始自动调平算法，实现自动调平，屏幕上角度实时更新。由于精度要求，在-1°和1°之间时停止电机运动，认为实现调平，同时有声光提示。对于调节时间，我在屏幕上显示的是当前的秒钟时间，当初始时间与完成时间的差异超过10秒时会报警。

图21 自动调平界面

3.5 设置角度界面

如图22所示，为设置角度界面，按下12键可进入，由上至下依次显示：功能名称、俯仰角、横滚角。

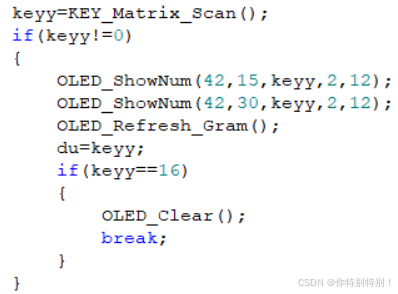

实现设置角度的操作为按下12键后设置想要的角度（按下按键即设置对应的键值为角度值），然后即可应用设置角度算法，就会自动调节到设置的角度。如图中所示为设置2°后调节的结果，精度仍然为1°以内，调节完成后仍然会有声光提示。

图22 设置角度界面

四、作品照片及说明

4.1 硬件部分及说明

如图23所示，我们可以看到ST-Link、矩阵键盘、STM32F103C8T6、OLED、L298、蜂鸣器、MPU6050、圆盘平台、电动推杆、电源模块等，电路连接在前面已有说明，在此不再赘述，对于MPU6050的安装，我首先人为将其平放在圆盘平台上，确定俯仰角、横滚角均为0时利用胶带将其粘贴在圆盘平台上；另外，对于电动推杆的连接，我使用螺丝螺母将其与圆盘平台固定连接，至于各个电动推杆与平台间的倾角不必相同，因为调平算法是以角度作为反馈，故初始位置不水平也不影响后续调平等操作。

4.2 软件部分及说明

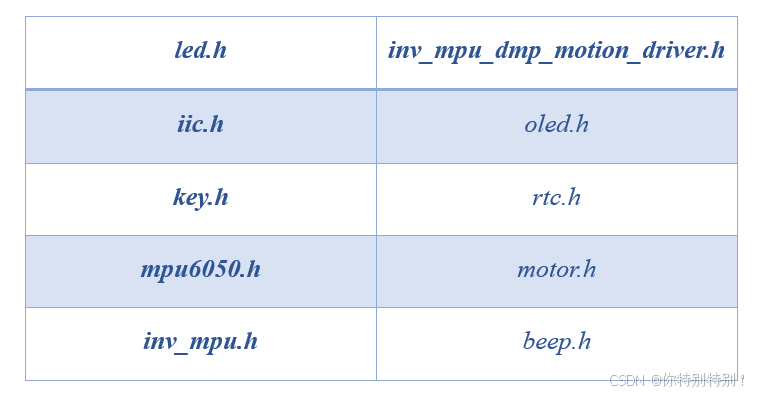

在软件部分，主要用到的头文件如表2所示，相关功能主要是控制LED灯、进行I2C通信、控制按键、进行MPU6050初始化及姿态解算、控制OLED、控制电机、控制蜂鸣器、控制RTC等。

表2 外设相关头文件

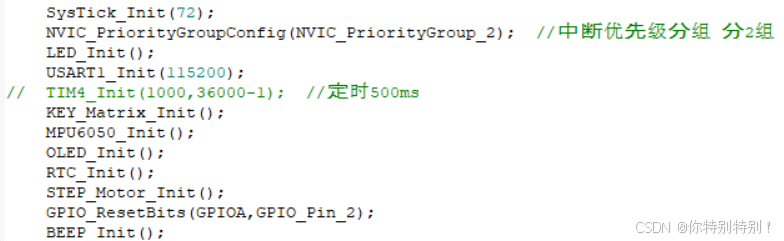

在具体软件设计部分，主要对主函数部分进行说明，首先是初始化部分，如图24所示，主要有时钟初始化，中断优先级设置，LED初始化，矩阵键盘初始化，MPU6050初始化，OLED初始化，RTC初始化，电机初始化，蜂鸣器初始化等。

图24 初始化部分

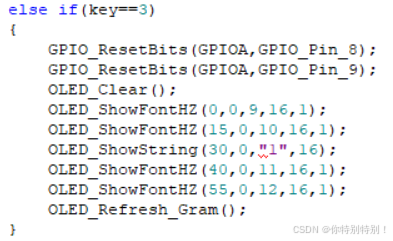

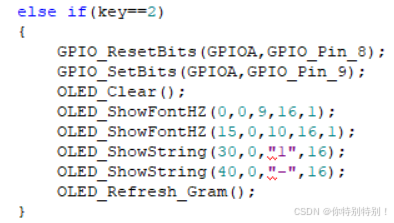

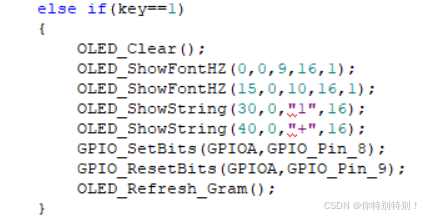

然后主要是while(1)死循环部分，首先进行按键扫描，然后即可利用if语句按照设计的功能编写程序，如图25所示为电机升降及暂停部分，电机两根线的电流正负情况我主要是利用GPIO_SetBits()，GPIO_ResetBits()这两个函数来控制，OLED_ShowFontHZ()函数是用来显示汉字的函数，对于字符的点阵数据我使用汉字取模软件PCtoLCD2002，使用C51格式即可完成取模。
