ILI9341显示驱动实现

前言

   实验硬件：STM32F407ZGT6；2.4寸TFT-LCD模块（ILI9341驱动芯片、XTP2046触摸芯片）

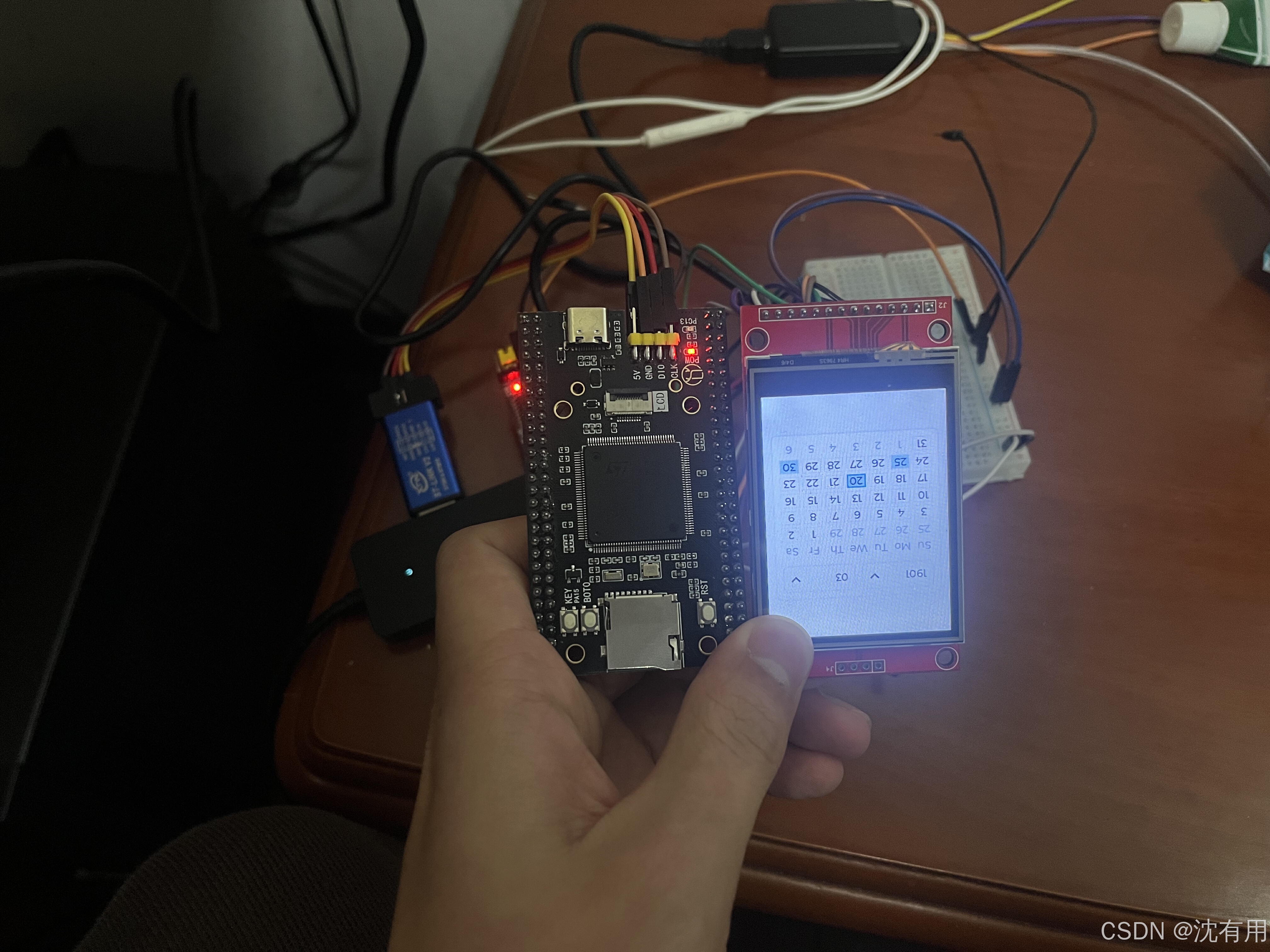

   硬件实物图：
  
在这里插入图片描述
   最终目标：使用STMF407ZGT6驱动2.4寸TFT-LCD触摸屏，并移植LVGL库
   本节目标：ILI9341显示芯片驱动实现
   软件：STM32CubeMX；Keil
  完整项目在文章末尾github链接中

一、TFT-LCD介绍

  目前最常用的触摸屏有两种：电阻式触摸屏和电容式触摸屏。

1、电阻屏
  电阻屏的主要部分是一块与显示器表面配合非常好的电阻薄膜屏，这是一种多层的复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层秀明的导电层，上面再盖有一层外表硬化处理、光滑防刮的塑料层，它的内表面也涂有一层透明导电层，在两层导电层之间有许多细小（小于千分之一英寸）的透明隔离点把它们隔开绝缘。当手指触摸屏幕时，平常绝缘的两层导电层在触摸点位置就有了一个接触，控制器侦测到这个接通后，其中一面导电层接通У轴方向的5Ⅴ均匀电压场，另一导电层将接触点的电压引至控制卡进行A/D转换，得到电压值后与5Ⅴ相比即可得触摸点的у轴坐标，同理得出Χ轴的坐标，这就是所有电阻技术触摸屏共同的最基本原理。

2、ILI9341介绍
  ILI9341控制器支持的最大分辨率为240×320，拥有一个172800字节大小的GRAM。同时支持8位、9位、16位、18位并口数据总线，还支持3线制和4线制SPI串口。由于并行控制需要大量的IO口，所以最常用的还是SPI串口控制。ILI9341还支持65K、262K RGB颜色显示，显示色彩很丰富，同时支持旋转显示和滚动显示以及视频播放，显示方式多样。
  ILI9341控制器使用16bit（RGB565）来控制一个像素点显示，因此可以每个像素点显示颜色多达65K种。像素点地址设置按照行列的顺序进行，遵增递减方向由扫描方式决定。

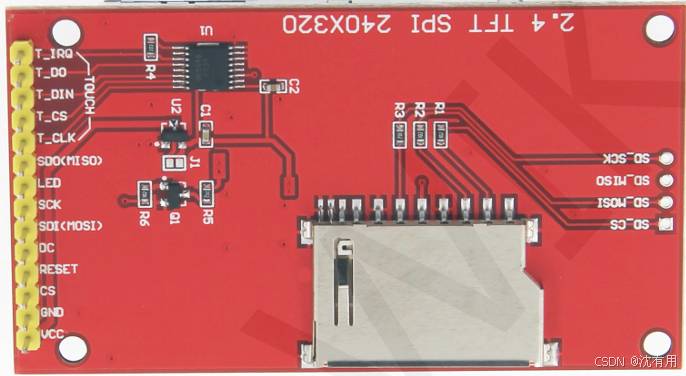

3、硬件接口
在这里插入图片描述

模块引脚引脚说明
VCC电源
GND地
CSLCD片选信号
RESETLCD复位信号
DCLCD寄存器/数据选择信号
SDI(MOSI)LCD SPI总线写信号
SCKLCD SPI总线时钟线
LED背光控制(高电平亮)
SDO(MISO)LCD SPI总线读信号
T_CLK触摸 SPI总线时钟
T_CS触摸片选信号
T_DIN触摸 SPI总线读信号
T_DO触摸 SPI总线写信号
T_IRQ触摸中断信号

4、SPI通讯
  自己随便找下学一下吧

二、CubeMx设置

  根据自己所用芯片自行调整
1、配置外部高速晶振
在这里插入图片描述

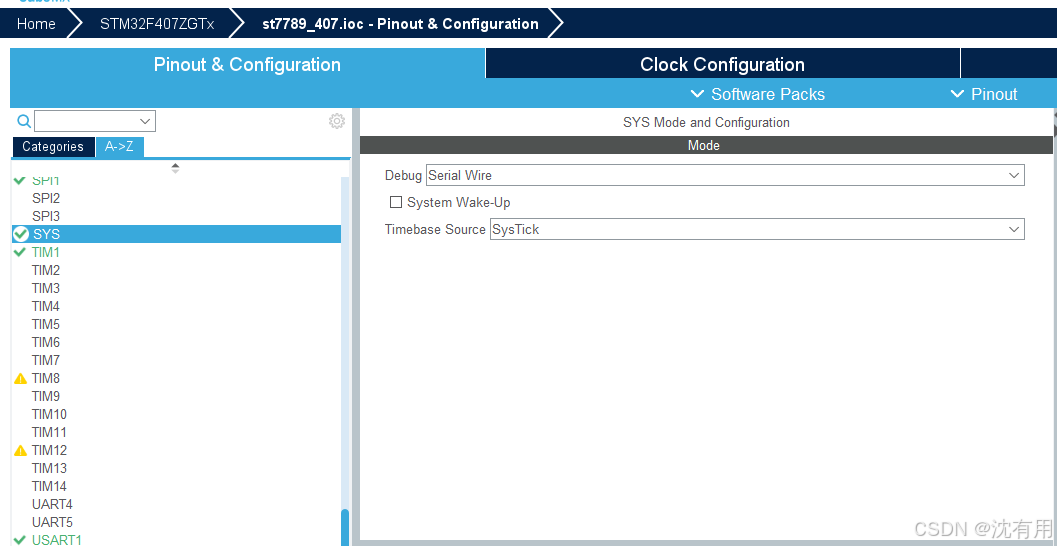

2、配置SYS
在这里插入图片描述

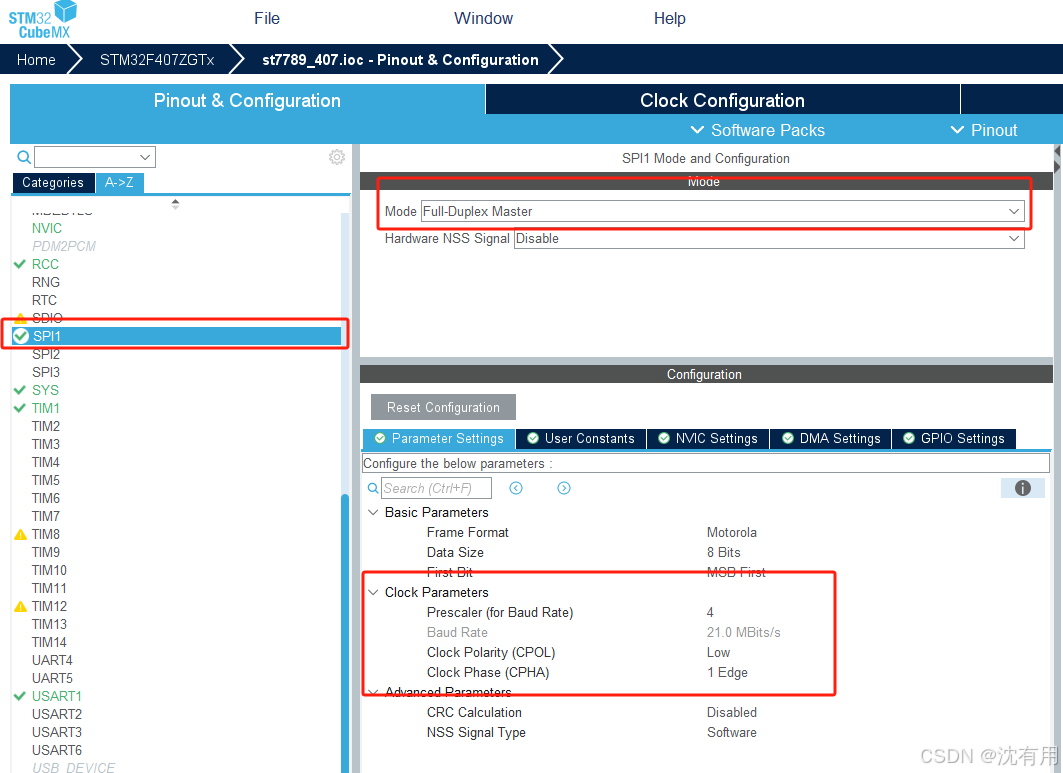

3、SPI配置，用于驱动LCD屏
在这里插入图片描述

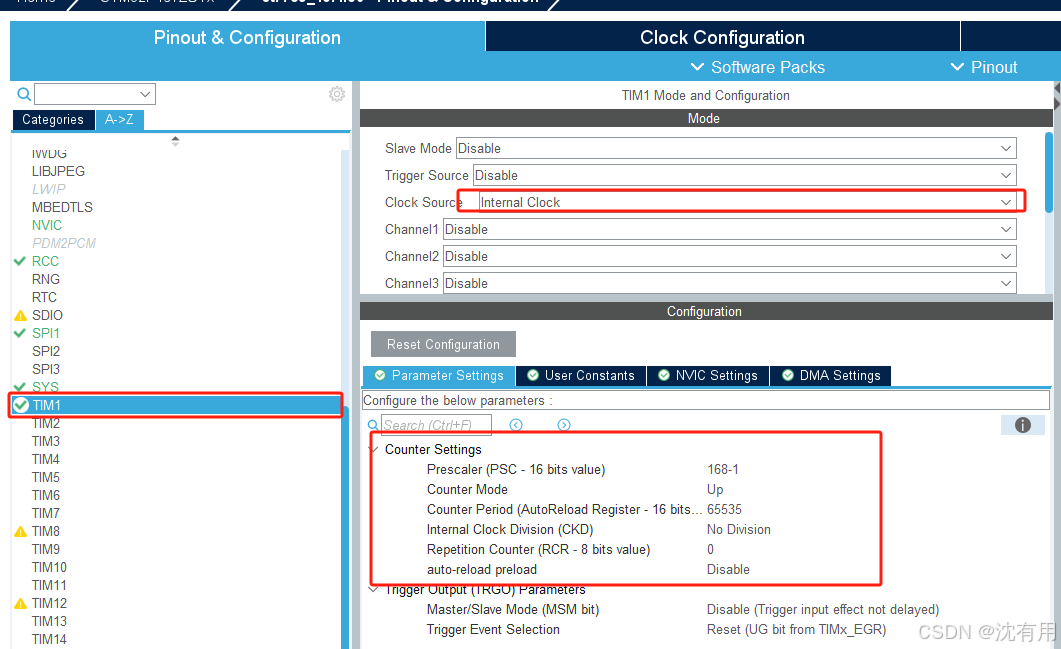

4、TIM1配置，提供us延时函数
在这里插入图片描述

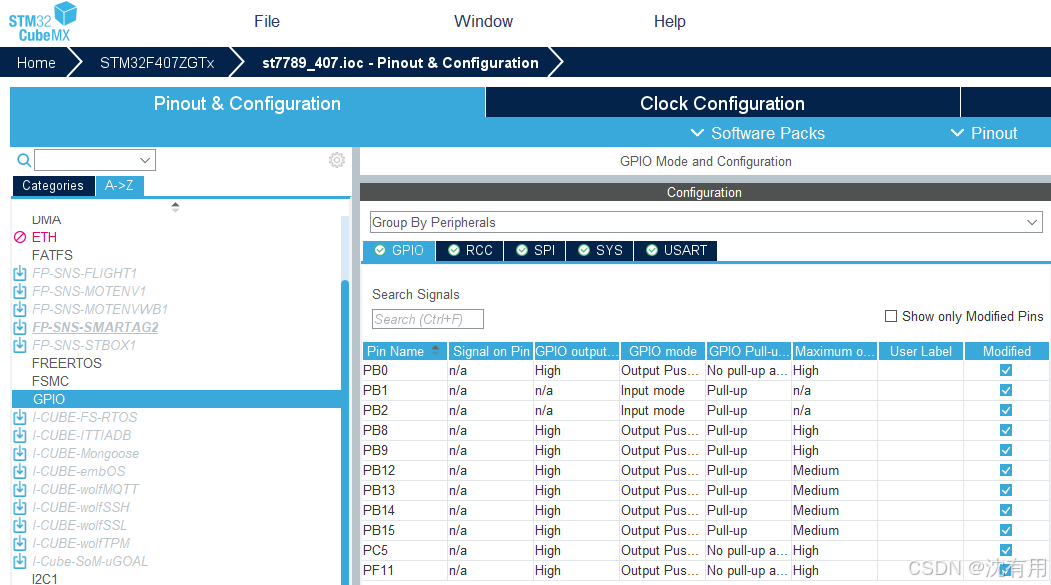

5、GPIO配置，只实现显示只需配置PB12、PB13、PB14、PB15即可，其他为触摸驱动IO，可暂不配置
在这里插入图片描述

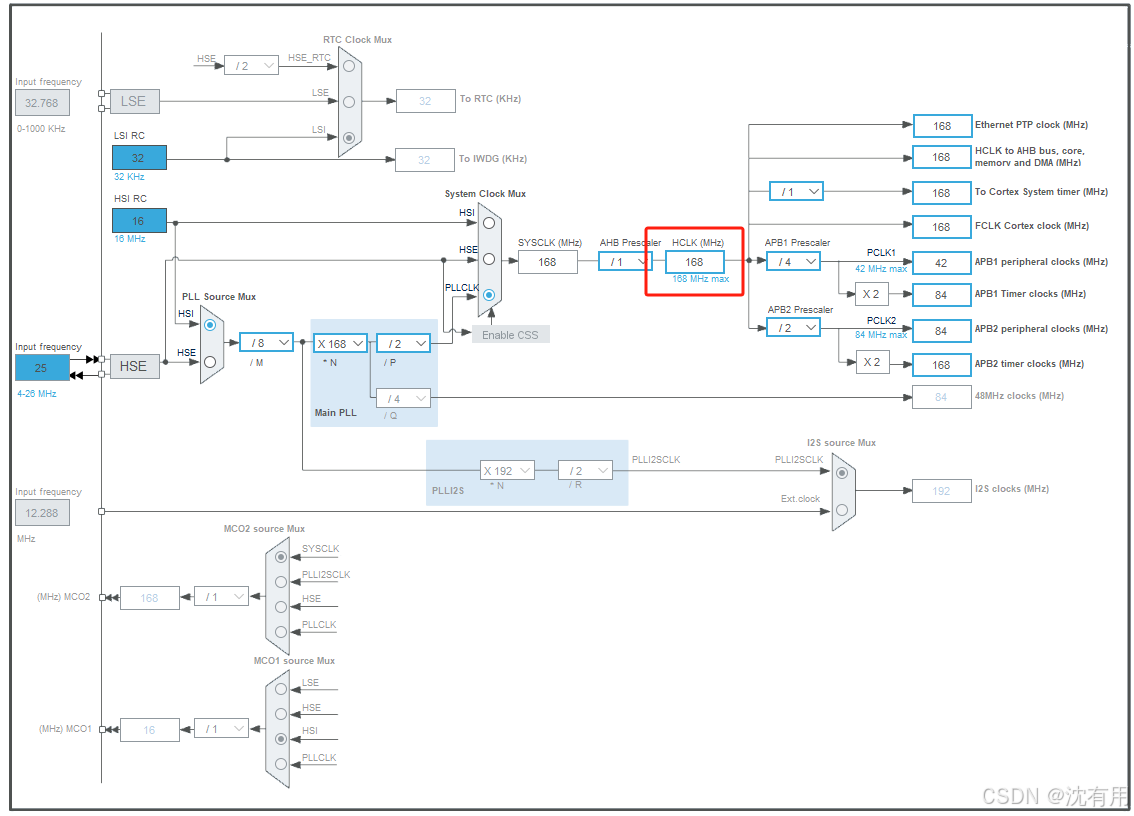

6、时钟树配置168MHZ
在这里插入图片描述

三、LCD显示驱动实现

  本文只展示部分关键代码，完整程序请至github自行获取。此外，由于本文的最终目标为移植LVGL库，ILI9341驱动只完成了基本功能，其他GUI功能可自行编写。

  • ili9341.h
#ifndef __ILI9341_H__
#define __ILI9341_H__

#include <stdint.h>
#include "main.h"
#include "spi.h"
#include "gpio.h"
#include "stm32f4xx_hal.h"
#include "delay.h"

//LCD重要参数集
typedef struct
{
	uint16_t width;			//LCD 宽度
	uint16_t height;			//LCD 高度
	uint16_t id;				//LCD ID
	uint8_t  dir;			//横屏还是竖屏控制：0，竖屏；1，横屏。
	uint16_t	 wramcmd;		//开始写gram指令
	uint16_t  setxcmd;		//设置x坐标指令
	uint16_t  setycmd;		//设置y坐标指令
}_lcd_dev;

//LCD参数
extern _lcd_dev lcddev;	//管理LCD重要参数

#define USE_HORIZONTAL  	 0//定义液晶屏顺时针旋转方向 	0-0度旋转，1-90度旋转，2-180度旋转，3-270度旋转

// LCD尺寸定义
#define LCD_WIDTH   240     // LCD宽度
#define LCD_HEIGHT  320     // LCD高度

// 定义GPIO端口和引脚
#define LCD_RST_GPIO_Port    GPIOB
#define LCD_RST_Pin         GPIO_PIN_12
#define LCD_DC_GPIO_Port     GPIOB
#define LCD_DC_Pin          GPIO_PIN_14
#define LCD_CS_GPIO_Port     GPIOB
#define LCD_CS_Pin          GPIO_PIN_15
#define LCD_LED_GPIO_Port     GPIOB
#define LCD_LED_Pin          GPIO_PIN_13


// 控制信号宏定义
#define LCD_RST_Clr()   HAL_GPIO_WritePin(LCD_RST_GPIO_Port, LCD_RST_Pin, GPIO_PIN_RESET)
#define LCD_RST_Set()   HAL_GPIO_WritePin(LCD_RST_GPIO_Port, LCD_RST_Pin, GPIO_PIN_SET)

#define LCD_DC_Clr()    HAL_GPIO_WritePin(LCD_DC_GPIO_Port, LCD_DC_Pin, GPIO_PIN_RESET)
#define LCD_DC_Set()    HAL_GPIO_WritePin(LCD_DC_GPIO_Port, LCD_DC_Pin, GPIO_PIN_SET)

#define LCD_CS_Clr()    HAL_GPIO_WritePin(LCD_CS_GPIO_Port, LCD_CS_Pin, GPIO_PIN_RESET)
#define LCD_CS_Set()    HAL_GPIO_WritePin(LCD_CS_GPIO_Port, LCD_CS_Pin, GPIO_PIN_SET)

#define LCD_LED_ON()    HAL_GPIO_WritePin(LCD_LED_GPIO_Port, LCD_LED_Pin, GPIO_PIN_SET)
#define LCD_LED_OFF()   HAL_GPIO_WritePin(LCD_LED_GPIO_Port, LCD_LED_Pin, GPIO_PIN_RESET)


//画笔颜色
#define WHITE       0xFFFF
#define BLACK      	0x0000
#define BLUE       	0x001F
#define BRED        0XF81F
#define GRED 			 	0XFFE0
#define GBLUE			 	0X07FF
#define RED         0xF800
#define MAGENTA     0xF81F
#define GREEN       0x07E0
#define CYAN        0x7FFF
#define YELLOW      0xFFE0
#define BROWN 			0XBC40 //棕色
#define BRRED 			0XFC07 //棕红色
#define GRAY  			0X8430 //灰色
//GUI颜色
#define DARKBLUE      	 0X01CF	//深蓝色
#define LIGHTBLUE      	 0X7D7C	//浅蓝色
#define GRAYBLUE       	 0X5458 //灰蓝色
//以上三色为PANEL的颜色

#define LIGHTGREEN     	0X841F //浅绿色
#define LIGHTGRAY     0XEF5B //浅灰色(PANNEL)
#define LGRAY 			 		0XC618 //浅灰色(PANNEL),窗体背景色
#define LGRAYBLUE      	0XA651 //浅灰蓝色(中间层颜色)
#define LBBLUE          0X2B12 //浅棕蓝色(选择条目的反色)

void LCD_Init(void);
void LCD_Clear(uint16_t color);
void LCD_BackLight_On(void);
void LCD_BackLight_Off(void);

void LCD_DrawPoint(uint16_t startX, uint16_t startY, uint16_t color);
void LCD_DrawLine(uint16_t x1, uint16_t y1, uint16_t x2, uint16_t y2, uint16_t color);
void LCD_DrawFilledCircle(uint16_t centerX, uint16_t centerY, uint16_t radius, uint16_t color);

#endif // __LCD_H__
  • ili9341.c
#include "ili9341.h"

_lcd_dev lcddev;

/**
 * @brief  发送命令到ST7789显示屏
 * @param  cmd: 要发送的命令字节
 * @note   发送命令时，DC引脚需要置低，CS引脚先置低后置高
 * @retval None
 */
void LCD_SendCmd(uint8_t cmd)
{
    LCD_DC_Clr();    // 命令模式
    LCD_CS_Clr();    // 片选使能

    HAL_SPI_Transmit(&hspi1, &cmd, 1, HAL_MAX_DELAY);

    LCD_CS_Set();    // 片选禁用
}

/**
 * @brief  发送数据到ST7789显示屏
 * @param  data: 要发送的数据字节
 * @note   发送数据时，DC引脚需要置高，CS引脚先置低后置高
 * @retval None
 */
void LCD_SendData(uint8_t data)
{
    LCD_DC_Set();    // 数据模式
    LCD_CS_Clr();    // 片选使能

    HAL_SPI_Transmit(&hspi1, &data, 1, HAL_MAX_DELAY);

    LCD_CS_Set();    // 片选禁用
}

/**
 * @brief  向LCD写入寄存器和数据
 * @param  reg: 寄存器地址
 * @param  data: 要写入的数据
 * @retval None
 */
void LCD_WriteReg(uint8_t reg, uint16_t data)
{
    LCD_SendCmd(reg);
    LCD_SendData(data);
}

/**
 * @brief  准备向LCD GRAM写入数据
 * @note   在写入像素数据之前需要调用此函数
 * @param  None
 * @retval None
 */
void LCD_WriteRAM_Prepare(void)
{
    LCD_SendCmd(lcddev.wramcmd);
}

/**
 * @brief  向LCD写入16位数据
 * @param  data: 要写入的16位数据
 * @retval None
 */
void LCD_WriteData_16Bit(uint16_t data)
{
    LCD_DC_Set();    // 数据模式
    LCD_CS_Clr();    // 片选使能

    // 先发送高8位，再发送低8位
    HAL_SPI_Transmit(&hspi1, (uint8_t*)&data + 1, 1, HAL_MAX_DELAY);
    HAL_SPI_Transmit(&hspi1, (uint8_t*)&data, 1, HAL_MAX_DELAY);

    LCD_CS_Set();    // 片选禁用
}

void LCD_RESET(void)
{
	LCD_RST_Clr();
	delay_ms(50);
	LCD_RST_Set();
	delay_ms(50);
}

void LCD_BackLight_On(void){
	HAL_GPIO_WritePin(LCD_LED_GPIO_Port, LCD_LED_Pin, GPIO_PIN_SET);
}

void LCD_BackLight_Off(void){
	HAL_GPIO_WritePin(LCD_LED_GPIO_Port, LCD_LED_Pin, GPIO_PIN_RESET);
}

/**
 * @brief  设置LCD显示窗口
 * @details 设置显示窗口后可以连续发送颜色数据，无需重复设置坐标
 * @param  startX: 窗口起点x轴坐标
 * @param  startY: 窗口起点y轴坐标
 * @param  width:  窗口宽度
 * @param  height: 窗口高度
 * @note   设置显示区域后会自动开启写入模式(RAMWR)
 * @retval None
 */
void LCD_SetWindow(uint16_t startX, uint16_t startY, uint16_t width, uint16_t height)
{
    uint16_t endX = startX + width - 1;
    uint16_t endY = startY + height - 1;

    // 设置列地址范围
    LCD_SendCmd(0x2A);        // Column Address Set
    LCD_SendData(startX >> 8);     // 起始列地址高8位
    LCD_SendData(startX & 0xFF);   // 起始列地址低8位
    LCD_SendData(endX >> 8);       // 结束列地址高8位
    LCD_SendData(endX & 0xFF);     // 结束列地址低8位

    // 设置行地址范围
    LCD_SendCmd(0x2B);        // Row Address Set
    LCD_SendData(startY >> 8);     // 起始行地址高8位
    LCD_SendData(startY & 0xFF);   // 起始行地址低8位
    LCD_SendData(endY >> 8);       // 结束行地址高8位
    LCD_SendData(endY & 0xFF);     // 结束行地址低8位

    // 开始写入显存
    LCD_SendCmd(0x2C);        // Memory Write
}

/**
 * @brief  设置LCD光标位置
 * @param  x: x坐标
 * @param  y: y坐标
 * @retval None
 */
void LCD_SetCursor(uint16_t x, uint16_t y)
{
    LCD_SetWindow(x, y, 1, 1);
}

/**
 * @brief  使用指定颜色填充整个屏幕
 * @param  color: 16位RGB565格式的颜色值
 * @note   使用连续写入模式快速填充
 * @retval None
 */
void LCD_Clear(uint16_t color)
{
    uint32_t total_pixels = lcddev.width * lcddev.height;
    uint8_t color_high = color >> 8;
    uint8_t color_low = color & 0xFF;

    // 设置全屏显示窗口
    LCD_SetWindow(0, 0, lcddev.width-1, lcddev.height-1);

    // 连续发送颜色数据
    LCD_DC_Set();    // 数据模式
    LCD_CS_Clr();    // 片选使能

    for(uint32_t i = 0; i < total_pixels; i++) {
        HAL_SPI_Transmit(&hspi1, &color_high, 1, HAL_MAX_DELAY);
        HAL_SPI_Transmit(&hspi1, &color_low, 1, HAL_MAX_DELAY);
    }

    LCD_CS_Set();    // 片选禁用
}

/**
 * @brief  设置LCD显示方向
 * @param  direction: 显示方向
 *         0: 0度    (默认竖屏)
 *         1: 90度   (顺时针转90度)
 *         2: 180度  (顺时针转180度)
 *         3: 270度  (顺时针转270度)
 * @note   设置方向的同时会更新LCD设备的宽度和高度参数
 * @retval None
 */
void LCD_SetDirection(uint8_t direction)
{
    // 设置基本的LCD命令
    lcddev.setxcmd = 0x2A;    // 列地址设置命令
    lcddev.setycmd = 0x2B;    // 行地址设置命令
    lcddev.wramcmd = 0x2C;    // 写GRAM命令

    switch(direction)
    {
        case 0:     // 0度
            lcddev.width = LCD_WIDTH;
            lcddev.height = LCD_HEIGHT;
            // BGR=1,MY=0,MX=0,MV=0: 正常显示，不翻转，不旋转
            LCD_SendCmd(0x36);
            LCD_SendData((1<<3)|(0<<6)|(0<<7));
            break;

        case 1:     // 90度
            lcddev.width = LCD_HEIGHT;
            lcddev.height = LCD_WIDTH;
            // BGR=1,MY=0,MX=1,MV=1: X镜像，行列交换
            LCD_SendCmd(0x36);
            LCD_SendData((1<<3)|(0<<7)|(1<<6)|(1<<5));
            break;

        case 2:     // 180度
            lcddev.width = LCD_WIDTH;
            lcddev.height = LCD_HEIGHT;
            // BGR=1,MY=1,MX=1,MV=0: X和Y都镜像
            LCD_SendCmd(0x36);
            LCD_SendData((1<<3)|(1<<6)|(1<<7));
            break;

        case 3:     // 270度
            lcddev.width = LCD_HEIGHT;
            lcddev.height = LCD_WIDTH;
            // BGR=1,MY=1,MX=0,MV=1: Y镜像，行列交换
            LCD_SendCmd(0x36);
            LCD_SendData((1<<3)|(1<<7)|(1<<5));
            break;

        default:
            break;
    }
}

void LCD_Init(void)
{
    // 复位LCD
    LCD_RESET();
    delay_ms(100);

    // 开始初始化LCD
    LCD_SendCmd(0xCF);
    LCD_SendData(0x00);
    LCD_SendData(0xD9);
    LCD_SendData(0X30);

    LCD_SendCmd(0xED);
    LCD_SendData(0x64);
    LCD_SendData(0x03);
    LCD_SendData(0X12);
    LCD_SendData(0X81);

    LCD_SendCmd(0xE8);
    LCD_SendData(0x85);
    LCD_SendData(0x10);
    LCD_SendData(0x7A);

    LCD_SendCmd(0xCB);
    LCD_SendData(0x39);
    LCD_SendData(0x2C);
    LCD_SendData(0x00);
    LCD_SendData(0x34);
    LCD_SendData(0x02);

    LCD_SendCmd(0xF7);
    LCD_SendData(0x20);

    LCD_SendCmd(0xEA);
    LCD_SendData(0x00);
    LCD_SendData(0x00);

    // Power Control
    LCD_SendCmd(0xC0);
    LCD_SendData(0x1B);

    LCD_SendCmd(0xC1);
    LCD_SendData(0x12);

    // VCM Control
    LCD_SendCmd(0xC5);
    LCD_SendData(0x08);
    LCD_SendData(0x26);

    LCD_SendCmd(0xC7);
    LCD_SendData(0XB7);

    // Memory Access Control
    LCD_SendCmd(0x36);
    LCD_SendData(0x08);

    LCD_SendCmd(0x3A);
    LCD_SendData(0x55);

    LCD_SendCmd(0xB1);
    LCD_SendData(0x00);
    LCD_SendData(0x1A);

    // Display Function Control
    LCD_SendCmd(0xB6);
    LCD_SendData(0x0A);
    LCD_SendData(0xA2);

    // 3Gamma Function
    LCD_SendCmd(0xF2);
    LCD_SendData(0x00);

    LCD_SendCmd(0x26);
    LCD_SendData(0x01);

    // Set Gamma
    LCD_SendCmd(0xE0);
    LCD_SendData(0x0F);
    LCD_SendData(0x1D);
    LCD_SendData(0x1A);
    LCD_SendData(0x0A);
    LCD_SendData(0x0D);
    LCD_SendData(0x07);
    LCD_SendData(0x49);
    LCD_SendData(0x66);
    LCD_SendData(0x3B);
    LCD_SendData(0x07);
    LCD_SendData(0x11);
    LCD_SendData(0x01);
    LCD_SendData(0x09);
    LCD_SendData(0x05);
    LCD_SendData(0x04);

    LCD_SendCmd(0XE1);
    LCD_SendData(0x00);
    LCD_SendData(0x18);
    LCD_SendData(0x1D);
    LCD_SendData(0x02);
    LCD_SendData(0x0F);
    LCD_SendData(0x04);
    LCD_SendData(0x36);
    LCD_SendData(0x13);
    LCD_SendData(0x4C);
    LCD_SendData(0x07);
    LCD_SendData(0x13);
    LCD_SendData(0x0F);
    LCD_SendData(0x2E);
    LCD_SendData(0x2F);
    LCD_SendData(0x05);

    // 设置显示区域
    LCD_SendCmd(0x2B);
    LCD_SendData(0x00);
    LCD_SendData(0x00);
    LCD_SendData(0x01);
    LCD_SendData(0x3F);

    LCD_SendCmd(0x2A);
    LCD_SendData(0x00);
    LCD_SendData(0x00);
    LCD_SendData(0x00);
    LCD_SendData(0xEF);

    // 退出睡眠模式
    LCD_SendCmd(0x11);
    HAL_Delay(120);

    // 开启显示
    LCD_SendCmd(0x29);

    // 设置显示方向
    LCD_SetDirection(USE_HORIZONTAL);

    // 开启背光并清屏
    LCD_BackLight_On();
    LCD_Clear(WHITE);
}


/*************************以下为GUI**********************************************************************************/


/**
 * @brief  在指定位置画点
 * @param  startX: 点的X坐标
 * @param  startY: 点的Y坐标
 * @param  color:  点的颜色(RGB565格式)
 * @note   使用SetWindow函数设置1x1的显示区域后写入颜色数据
 * @retval None
 */
void LCD_DrawPoint(uint16_t startX, uint16_t startY, uint16_t color)
{
	// 设置1x1的显示窗口
	LCD_SetWindow(startX, startY, 1, 1);
	LCD_WriteData_16Bit(color);
}


/*******************************************************************
 * @name       :画线
 * @function   :Draw a line between two points
 * @parameters :	x1:the bebinning x coordinate of the line
				y1:the bebinning y coordinate of the line
				x2:the ending x coordinate of the line
				y2:the ending y coordinate of the line
 * @retvalue   :None
********************************************************************/
void LCD_DrawLine(uint16_t x1, uint16_t y1, uint16_t x2, uint16_t y2, uint16_t color)
{
	uint16_t t;
	int xerr=0,yerr=0,delta_x,delta_y,distance;
	int incx,incy,uRow,uCol;

	delta_x=x2-x1; //计算坐标增量
	delta_y=y2-y1;
	uRow=x1;
	uCol=y1;
	if(delta_x>0)incx=1; //设置单步方向
	else if(delta_x==0)incx=0;//垂直线
	else {incx=-1;delta_x=-delta_x;}
	if(delta_y>0)incy=1;
	else if(delta_y==0)incy=0;//水平线
	else{incy=-1;delta_y=-delta_y;}
	if( delta_x>delta_y)distance=delta_x; //选取基本增量坐标轴
	else distance=delta_y;
	for(t=0;t<=distance+1;t++ )//画线输出
	{
		LCD_DrawPoint(uRow,uCol, color);//画点
		xerr+=delta_x ;
		yerr+=delta_y ;
		if(xerr>distance)
		{
			xerr-=distance;
			uRow+=incx;
		}
		if(yerr>distance)
		{
			yerr-=distance;
			uCol+=incy;
		}
	}
}

/**
 * @brief  在指定位置画实心圆
 * @param  centerX: 圆心的X坐标
 * @param  centerY: 圆心的Y坐标
 * @param  radius:  圆的半径
 * @param  color:   圆的颜色(RGB565格式)
 * @retval None
 */
void LCD_DrawFilledCircle(uint16_t centerX, uint16_t centerY, uint16_t radius, uint16_t color)
{
    int16_t x = 0;
    int16_t y = radius;
    int16_t d = 1 - radius;
    int16_t deltaE = 3;
    int16_t deltaSE = -2 * radius + 5;

    // 画初始的八个点
    LCD_DrawLine(centerX - radius, centerY, centerX + radius, centerY, color);

    while (y > x)
    {
        if (d < 0) // 选择东点
        {
            d += deltaE;
            deltaE += 2;
            deltaSE += 2;
        }
        else // 选择东南点
        {
            d += deltaSE;
            deltaE += 2;
            deltaSE += 4;
            y--;
        }
        x++;

        // 画对称的八个点
        LCD_DrawLine(centerX - x, centerY + y, centerX + x, centerY + y, color);
        LCD_DrawLine(centerX - x, centerY - y, centerX + x, centerY - y, color);
        LCD_DrawLine(centerX - y, centerY + x, centerX + y, centerY + x, color);
        LCD_DrawLine(centerX - y, centerY - x, centerX + y, centerY - x, color);
    }
}

github链接：https://github.com/Syy001023/ILI9341_lvgl

沈有用
关注
基于STM32L4XX、HAL库的ILI9341 TFT液晶驱动IC驱动程序设计
zhusl6688的博客
03-03 243
ILI9341 是一款常用的 TFT 液晶驱动芯片，支持 SPI 或 8/16 位并行接口。MISO -> SPI_MISO (可选，如果不需要读取数据)RESET -> GPIO_PIN_Y (任意GPIO引脚)CS -> GPIO_PIN_X (任意GPIO引脚)DC -> GPIO_PIN_Z (任意GPIO引脚): 数据/命令选择信号，高电平为数据，低电平为命令。LED -> 3.3V (背光控制): 片选信号，低电平有效。: 复位信号，低电平复位。: SPI 通信引脚。
STM32的FSMC驱动ILI9341屏幕
10-09
使用STM32的FSMC驱动的ILI9341屏幕，能够实现画点、画线、画矩形、画圆、填充矩形、ASCII显示、汉字显示、图片显示等功能
ILI9341 STM32驱动显示程序
04-21
ILI9341的STM32F103驱动显示程序，包含ADC PWM KEY RTC IIC SPI TIMER DMA TOUCH FLASH EXTI 24CX 等使用函数
stm32驱动LCD ILI9341驱动
10-13
stm32 SPI 协议驱动LCD显示屏 ili9341
stm32f407 ili9341屏幕驱动 HAL库 带FreeRTOS 带emwin
11-25
基于stm32f407的hal库程序 驱动ili9341显示屏 带freertos操作系统 集成emwin框架
基于STM32F411UE的ILI9341和XPT2046电阻屏的HAL库驱动程序
11-01
基于STM32F411UE的ILI9341和XPT2046电阻屏的HAL库驱动程序，完美运行，外加DMA加速
STM32F4驱动ILI9341的TFT-LCD触摸屏(HAL库)（二）
最新发布
2301_77117901的博客
01-23 2900
本章更新TFT-LCD触摸屏的触摸驱动。显示驱动可跳转至STM32F4驱动ILI9341的TFT-LCD触摸屏(HAL库)（一），本章在此基础上完成触摸功能实验硬件2.4寸TFT-LCD模块（ILI9341驱动芯片、XTP2046触摸芯片）最终目标：使用STMF407ZGT6驱动2.4寸TFT-LCD触摸屏，并移植LVGL库本节目标：ILI9341显示芯片驱动实现软件Keil完整项目在文章末尾github链接中。
ili9341的驱动程序
06-01
ili9341的驱动程序，包含初始化程序和一些简单的应用
ILI9341驱动程序
03-11
ILI9341 LCD 显示屏相关的资料，包含一套驱动程序，还有一些手册、图片和字符转换的软件等等。有需要的自行下载。
STM32的硬件SPI驱动的ILI9341代码
01-09
STM32的硬件SPI驱动的ILI9341,本人产品上亲测通过。如有不解，请联系我。
#STM32F407VET6（天空星）标准库和HAL驱动ILI9341
byhyf83862547的博客
04-21 2732
【立创·天空星ST32F407VET6】模块移植手册 - 飞书云文档 (feishu.cn)
stm32TFT触摸屏程序
07-30
stm32 2.8寸TFT屏的代码，本代码可以显示英文和图片
3.2寸触摸屏驱动（屏幕驱动芯片ILI9341，触摸屏驱动芯片XPT2046）
06-11
3.2寸触摸屏驱动，屏幕驱动芯片是ILI9341，触摸屏驱动芯片XPT2046。是基于雅特力AT32F403A单片机的，和STM32F103通用，只需要修改一下寄存器的名字。
ILI 9341驱动
04-06
ILI9341，驱动及程序以及详细资料，希望对大家有帮助
LCD ILI9341驱动
07-23
LCD驱动芯片ILI9341的底层驱动程序 320*240像素 包括初始化，画点、画线、刷屏、显示字符汉字等功能
STM32 FSMC驱动ili9341
01-10
STM32使用FSMC总线驱动LCD，LCD主控芯片为9341!
STM32F407VET-STemWin-ILI9341.zip
09-21
STM32F407VET-STemWin-ILI9341-SPI是一个基于STM32F407VET微控制器的项目，利用SPI接口控制ILI9341液晶显示屏。STM32F407VET是意法半导体（STMicroelectronics）推出的一款高性能、低功耗的32位微控制器，属于STM32...
LCD8.rar_ILI9341驱动_ILI9341驱动8位_ili9341_ili9341 8位_stm32f405
07-14
STM32F405是一款高性能的微控制器，属于STM32F4系列，基于ARM Cortex-M4内核，广泛应用于嵌入式系统设计。在本项目中，它被用来驱动8位接口的ILI9341液晶显示模块。ILI9341是一款常见的TFT LCD控制器，适用于各种...
STM32F417VGILI9341测试_ILI9341驱动液晶显示_ili9341_ili9341fsmc_
10-01
通过理解这些文件和STM32与ILI9341之间的交互，你可以构建自己的图形用户界面，实现动态显示、触摸功能或其他复杂的应用。在实际项目中，可能还需要考虑电源管理、抗干扰措施以及性能优化等方面。
评论 8
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
