1、RS触发器
1.1 与非门实现

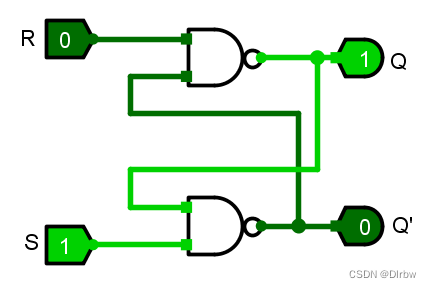

(1)逻辑电路图
(2)RS触发器特征表
R | S | Q |
---|---|---|
0 | 1 | 0 |
1 | 0 | 1 |
1 | 1 | 保持上一个状态 |
0 | 0 | 禁止、不稳状态 |
(3)结论:
-
输入信号R、S作用方式:低电平有效。
-
不论现态是什么,
在R端施加低电平能将现态强制性地转换到“0”态;
在S端施加低电平能将现态强制性地转换到“0”态;
R和S不能同时施加低电平。
1.2 或非门实现

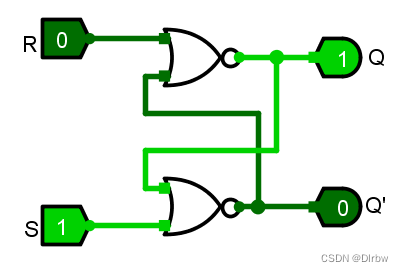

(1)逻辑电路图
(2)RS触发器特征表
R | S | Q |
---|---|---|
0 | 1 | 1 |
1 | 0 | 0 |
0 | 0 | 保持上一个状态 |
1 | 1 | 禁止、不稳状态 |
(3)结论
-
输入信号R、S作用方式:高电平有效。
-
不论现态是什么,
在R端施加高电平能将现态强制性地转换到“0”态;
在S端施加高电平能将现态强制性地转换到“0”态;
R和S不能同时施加高电平。

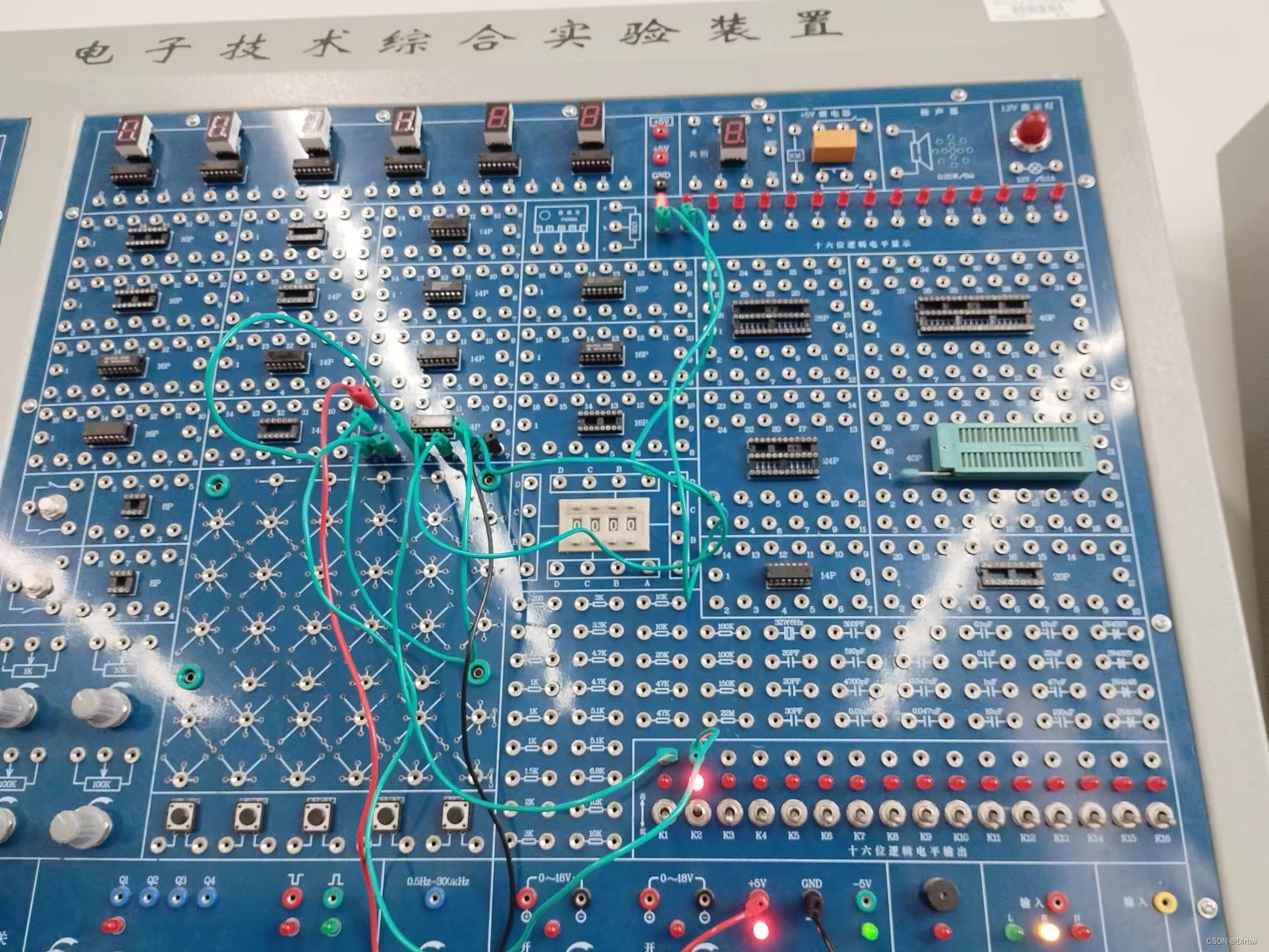

1.3 实际硬件电路
其结果与真值表一致。
2、D触发器
2.1 目的
解决输入约束的问题
2.2工作原理
-
CP=0:G3、G4被封锁,D的变化不能传到G1、G2,触发器保持现状态。
-
CP=1:G3、G4门开放,D经G3、G4转换为一对互补信号送到G1、G2。
若D=0,则RS=01,D=0;
若D=1,则RS=10,D=1;

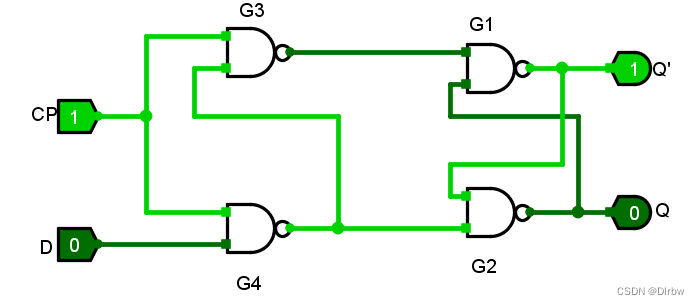

2.3 逻辑电路图
2.4 真值表
CP | D | Q |
---|---|---|
1 | 0 | 0 |
1 | 1 | 1 |
0 | 0 | 保持上一个状态 |
0 | 1 | 保持上一个状态 |
2.5 维持阻塞D触发器
(1)目的:解决“空翻”问题。
(2)维持阻塞线路的作用:仅当CP的上升沿出现的一瞬间,D端的数据才能置入触发器。

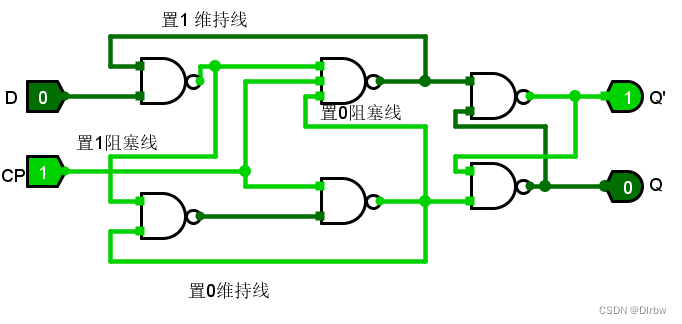

(3)电路图
(4)真值表
CP | D | Q |
---|---|---|
上升沿出现的瞬间 | 0 | 0 |
上升沿出现的瞬间 | 1 | 1 |
0 | x | 状态不变 |
1 | x | 状态不变 |

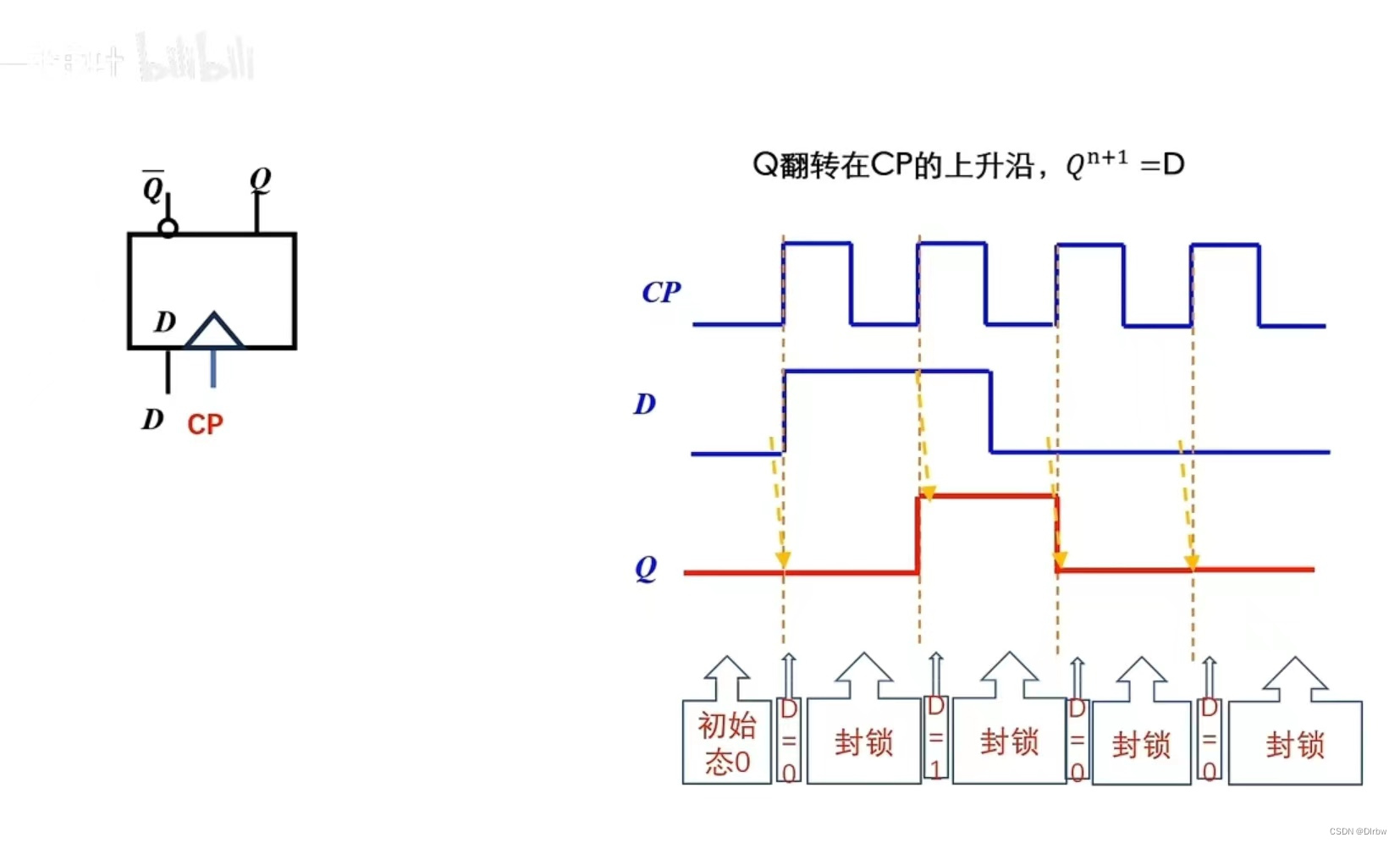

(5)工作波形
