基本逻辑门电路硬件验证与仿真分析（74LS20、74LS00）

1、实验目的

熟悉数字电路实验箱；熟悉基本逻辑门电路的组合功能和分析方法。

2、实验设备

数字电路实验箱；74LS00 二输入端四与非门，74LS20 四输入端两与非门。

3、实验内容与步骤

3.1 测试门电路逻辑功能

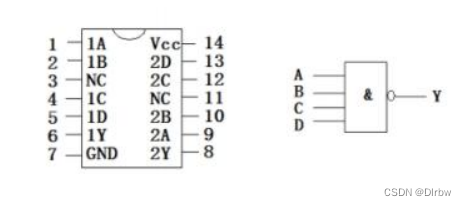

3.1.1 测试电路图

选用 74LS20 四输入端两与非门一个，74LS20 芯片 14 引脚接入+5V，74LS20 芯片 7 引 脚接入地 0V，并按图 1接 线，按表 1改变 A、B、C、D 的状态，观察输出端 Y 的状态， 并记录数据。

​

3.1.2 实际测试

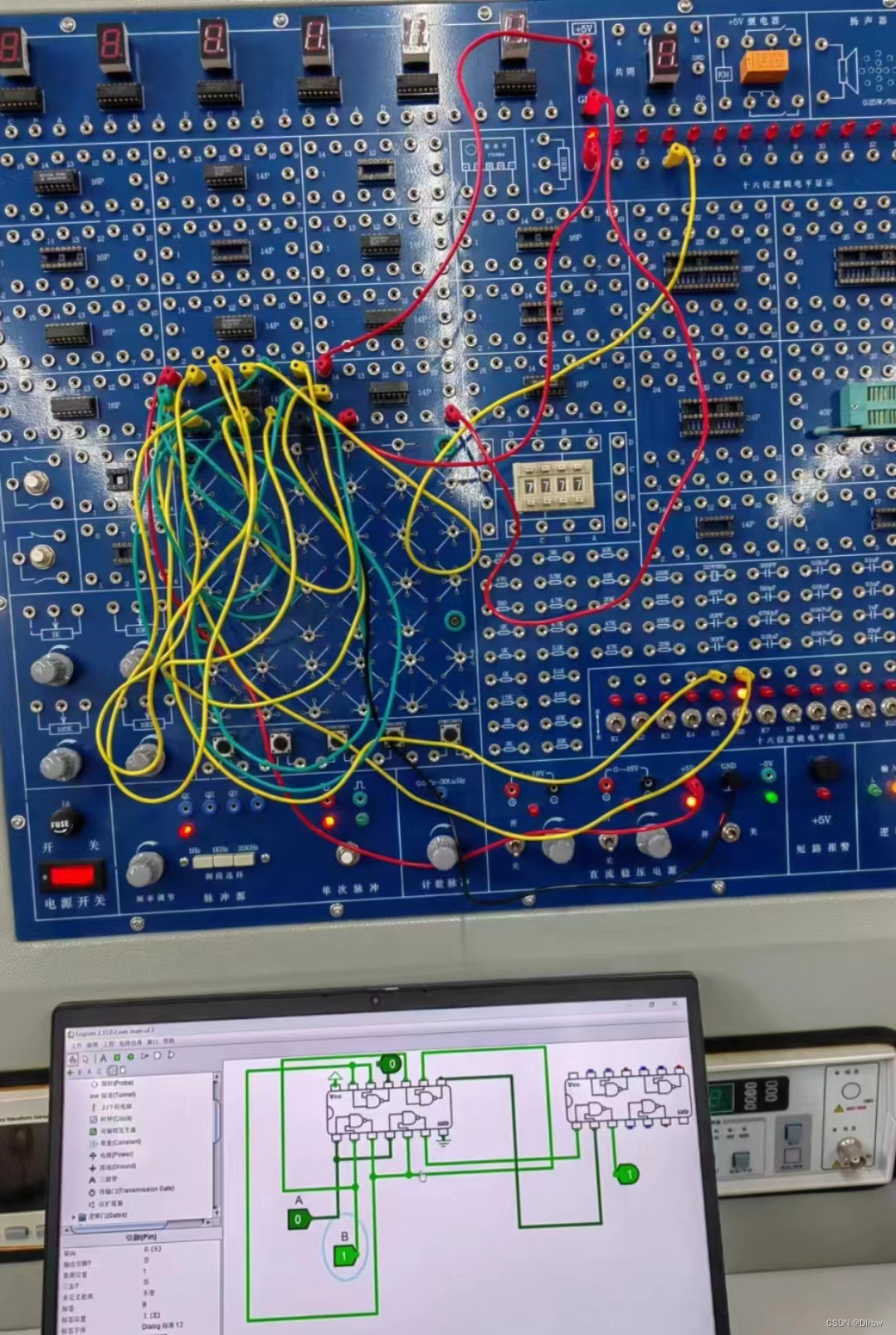

（1）实际连接电路

​

（2）实际所得结果

​

A	B	C	D	Y
1	1	1	1	0
1	1	0	0	1
0	1	0	0	1
0	0	0	0	1

A、B、C、D：输入信号 Y：输出信号

​

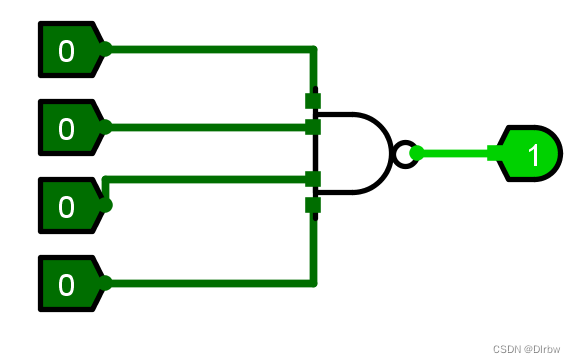

3.1.3 在Logisim中的分析仿真

（1）电路图

​

（2）仿真测试结果

​

A	B	C	D	Y
1	1	1	1	0
1	1	0	0	1
0	1	0	0	1
0	0	0	0	1

A、B、C、D：输入信号 Y：输出信号

3.2 测试逻辑电路的逻辑功能

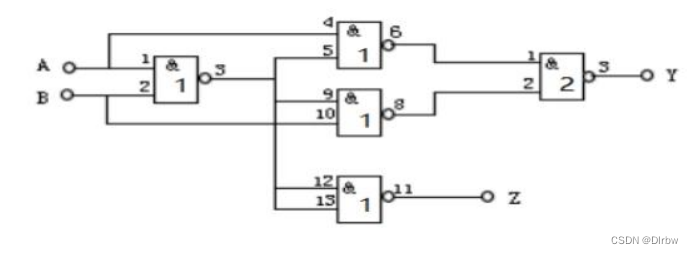

3.2.1 测试电路图

选用 74LS00 二输入端四与非门两个，74LS00 芯片 14 引脚接入+5V，74LS00 芯片 7 引 脚接入地 0V，并按图 2 接线，改变 A、B、C、D 的状态，观察输出端 Y的状态，并记录数据。

​

3.2.2 实际测试

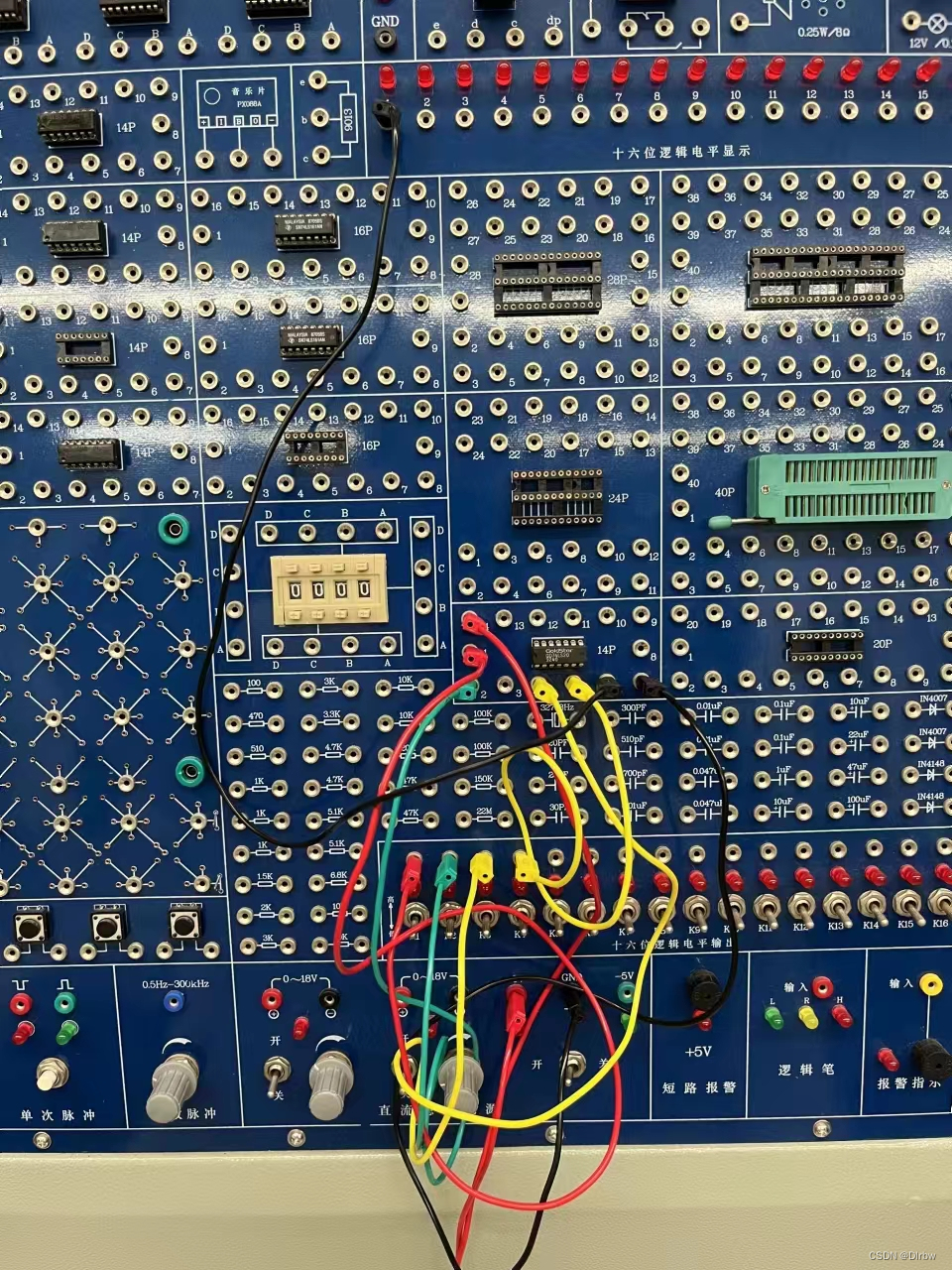

（1）实际连接电路

（2）实际所得结果

​

A	B	C	Z
0	0	0	0
0	1	1	0
1	0	1	0
1	1	0	1

A、B：输入信号 Y、Z：输出信号

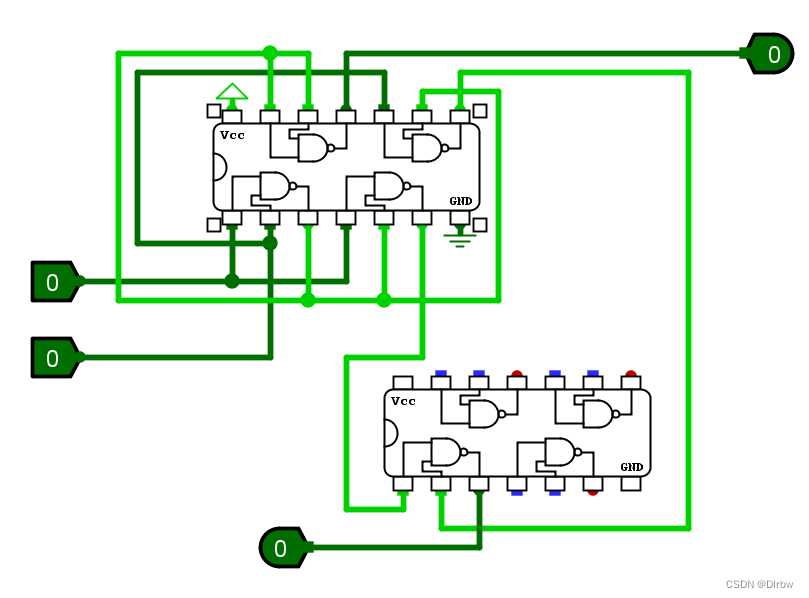

3.1.3 在Logisim中的分析仿真

（1）电路图

（2）仿真测试结果

A	B	Y	Z
0	0	0	0
0	1	1	0
1	0	1	0
1	1	0	1

A、B：输入信号 Y、Z：输出信号

4、实验数据分析

对于单个与非门组成的逻辑电路而言，只要有一个输入信号为0，输出信号就为1；而对于多个与非门共同组成一个电路时，最终输出信号的结果需要在单个与非门的基础上，通过电路的连接走向进行分析。

5、实验总结

我们需要了解基础逻辑门的符号、表达式和真值表，方便于以后更加复杂电路的分析；在电路分析的过程中，理论分析可能存在错误，因此我们可以借助logisim仿真平台辅助我们解决电路问题，使结果更加准确。
