WireShark对tcp通信数据的抓包

目录

一、抓包准备工作

二、WireShark工具面板分析

面板数据解析

三、TCP三次握手抓取

第一次握手抓包分析

第二次握手抓包分析

第三次握手抓包分析

四、TCP四次挥手抓取

第一次挥手抓包分析

第二次挥手抓包分析

第三次挥手抓包分析

第四次挥手抓包分析

---

一、抓包准备工作

安装wireshark

sudo apt update

sudo apt install wireshark

运行

二、WireShark工具面板分析

上图中所显示的信息从上到下分布在 3 个面板中，每个面板包含的信息含义如下：

Packet List 面板：显示 Wireshark 捕获到的所有数据包，这些数据包从 1 进行顺序编号。

Packet Details 面板：显示一个数据包的详细内容信息，并且以层次结构进行显示。这些层次结构默认是折叠起来的，用户可以展开查看详细的内容信息。

Packet Bytes 面板：显示一个数据包未经处理的原始样子，数据是以十六进制和 ASCII 格式进行显示。

在Packet Details面板中：

Frame:物理层的数据帧概况。
Ethernet II:数据链路层以太网帧头部信息。
Internet Protocol Version 4:互联网层IP包头部信息。
Transmission Control Protocol:传输层的数据段头部信息，此处是TCP协议。

面板数据解析

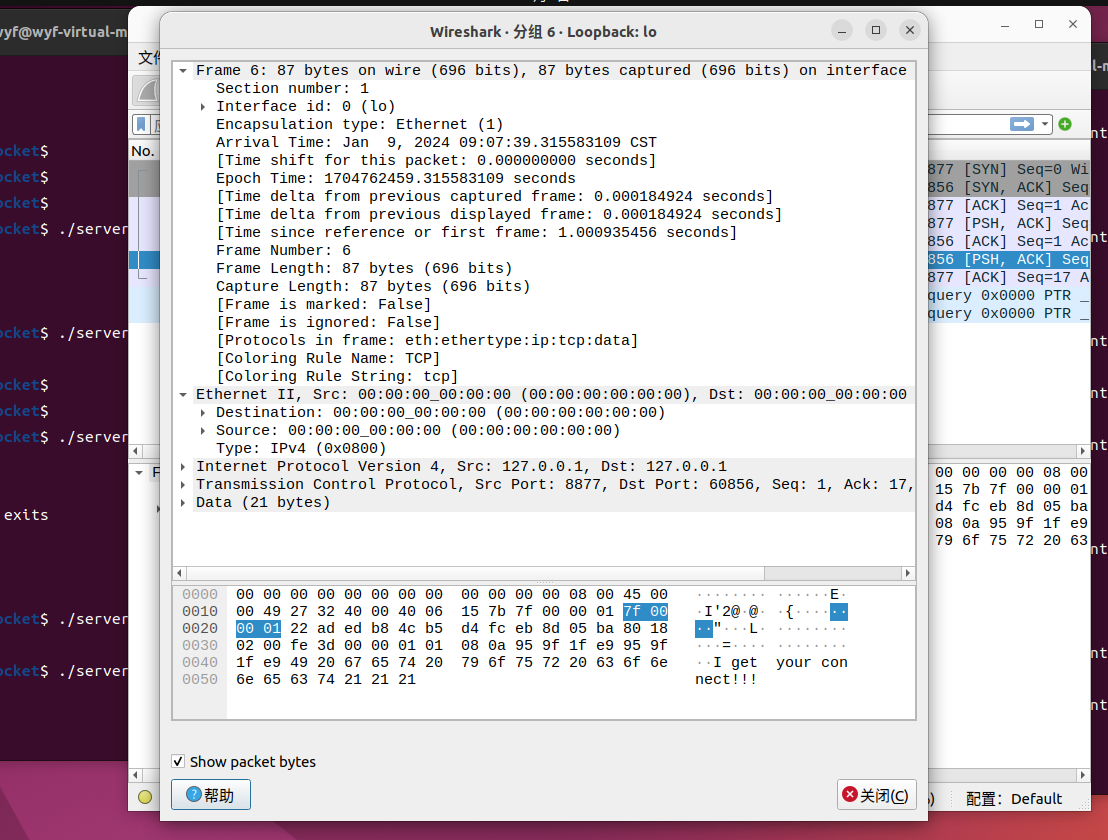

双击packet list面板数据包

Frame 6: 87 bytes on wire (696 bits), 87 bytes captured (696 bits) on interface lo, id 0 （第6帧数据，线路87字节，实际捕获87字节）

Section number: 1

Interface id: 0 (lo)（接口id）

Encapsulation type: Ethernet (1)（封装类型）

Arrival Time: Jan 9, 2024 09:07:39.315583109 CST（捕获日期和时间）

[Time shift for this packet: 0.000000000 seconds]

Epoch Time: 1704762459.315583109 seconds

[Time delta from previous captured frame: 0.000184924 seconds]

(此包与前一个包的时间间隔)

[Time delta from previous displayed frame: 0.000184924 seconds]

[Time since reference or first frame: 1.000935456 seconds]

(此包与第一帧的时间间隔)

Frame Number: 6 （帧序号）

Frame Length: 87 bytes (696 bits) （帧长度）

Capture Length: 87 bytes (696 bits)（捕获长度）

[Frame is marked: False] （此帧是否做了标记，false否）

[Frame is ignored: False]（此帧是否做了标记，false否）

[Protocols in frame: eth:ethertype:ip:tcp:data]（帧内封装层次协议结构，eth:ethertype:ip:tcp，以太网，以太网协议，ip，tcp）

[Coloring Rule Name: TCP]（着色标记的协议名称）

[Coloring Rule String: tcp]（着色显示的字符串）

Ethernet II, Src: 00:00:00_00:00:00 (00:00:00:00:00:00), Dst: 00:00:00_00:00:00 (00:00:00:00:00:00)

Destination: 00:00:00_00:00:00 (00:00:00:00:00:00)（目标地址）

Source: 00:00:00_00:00:00 (00:00:00:00:00:00)（源mac地址）

Type: IPv4 (0x0800)

Internet Protocol Version 4, Src: 127.0.0.1, Dst: 127.0.0.1（ipv4协议）

Transmission Control Protocol, Src Port: 8877, Dst Port: 60856, Seq: 1, Ack: 17, Len: 21

Data (21 bytes)（tcp协议）

三、TCP三次握手抓取

1.第一次握手
第一次握手建立连接时，客户端向服务器发送SYN报文（Seq=x，SYN=1)，并进入SYN_SENT状态,等待服务器确认。
2.第二次握手
第二次握手实际上是分两部分来完成的，即SYN+ACK(请求和确认）报文。

(1）服务器收到了客户端的请求，向客户端回复一个确认信息(Ack=x+1)。
(2）服务器再向客户端发送一个SYN包(Seq=y）建立连接的请求，此时服务器进入SYN_RECV状态。

3.第三次握手
第三次握手客户端收到服务器的回复(SYN+ACK报文)。此时，客户端也要向服务器发送确认包（ACK)。此包发送完毕客户端和服务器进入ESTABLISHED 状态，完成三次握手。此时就可以进行数据传输了。

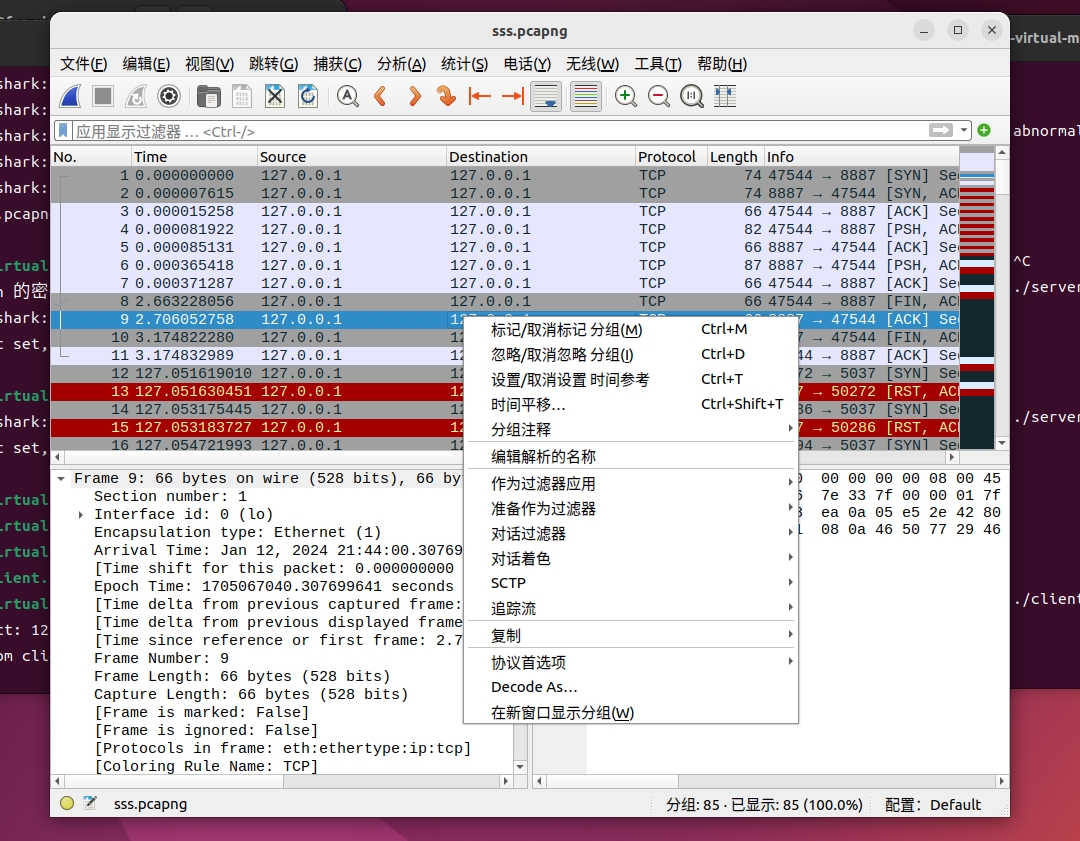

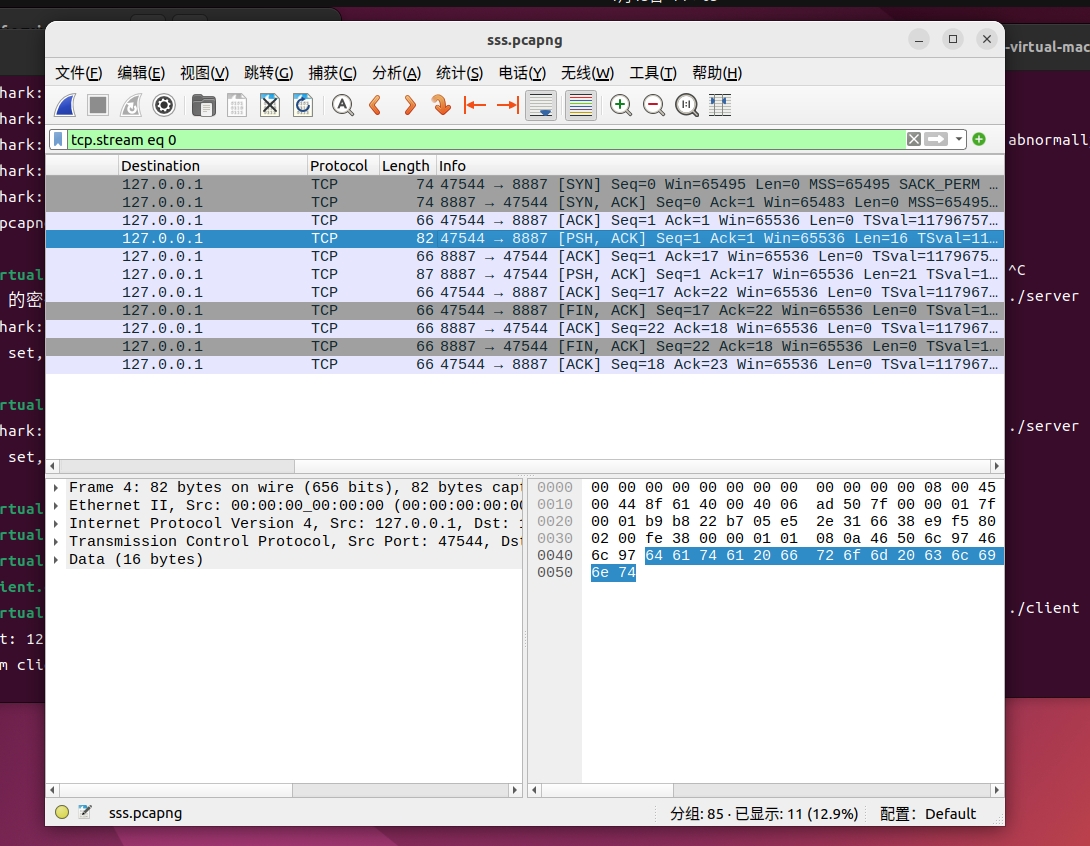

右键追踪流，点击tcp
