FP5207X升压芯片在筋膜枪中的应用

近年来，随着人们生活品质要求的提高，越来越多的人开始注重健康、锻炼。同时，伴随着这种趋势，一种名为“筋膜枪”的健康器材得到了广泛的关注和使用。接下来，雅欣给大家介绍一种采用FP5207X升压芯片驱动，具备升压流畅、低噪音、便携带等特点的筋膜枪升压方案。

一、筋膜枪组成

筋膜枪由电机，电路板，锂电池和按摩头组成。筋膜枪电路板主要有升压芯片FP5207X，单片机APT32F1023，按键/触摸，充电模块，LCD。

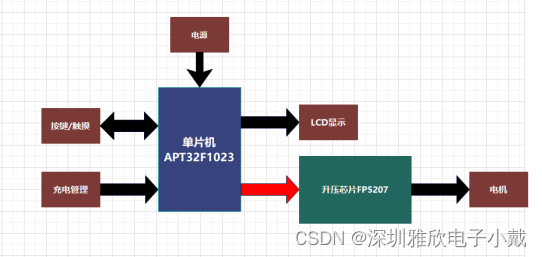

电路板框架图如下：

二、升压芯片FP5207在筋膜枪中的应用

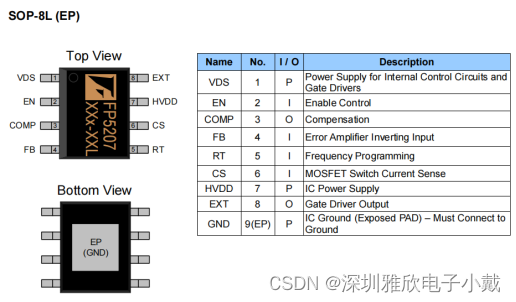

FP5207是台湾远翔设计生产的全新一代异步升压恒压外置MOS的控制IC，在筋膜枪的运用中具有以下优势:

低启动电压 2.8V；

工作电压范围 5V~24V；

反馈电压 1.2V (±2%)；

关机耗电流小于 3μA；

可调工作频率 100kHz~1000kHz；

内置软启动；

输入低电压保护(UVP)；

可调过电流保护(OCP)；

过温保护(OTP)。

三、利用FP5207升压芯片升压给筋膜枪电机供电

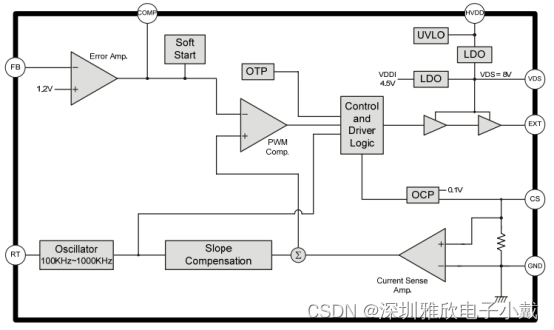

FP5207的内部方块图如下：

根据FP5207内部方块图我们可以知道，当5V的电池输入电压施加给FP5207时，输入电压经过电感滤波后进入FP5207芯片的输入端，芯片内部的开关频率振荡器将输入电压转化为一系列脉冲宽度和频率可变的PWM信号，然后再经过芯片内部的升压开关管进行开关控制，并通过电感进行隔离和存储能量，在输出端产生高电压，将高电压经过二极管等元件进行滤波，将纹波压降到最小值，最终将稳定的高电压输出至筋膜枪的电机电路，供其工作。
