DC-DC升压恒流LED驱动芯片FP7208中电感如何实现升压的？

对于升压拓扑结构而言,电感、肖特基、MOS共同组成了升压拓扑架构。今天重点给大家分享一下FP7208LED升压驱动芯片中电感的具体作用。

1. 电感的作用

 电感的作用:是将电能和磁场能相互转换的能量转换器件，当MOS开关管闭合后，电感将电能转换为磁场能储存起来，当MOS断开后电感将储存的磁场能转换为电场能，且这个能量在和输入电源电压叠加后通过二极管和电容的滤波后得到平滑的直流电压提供给负载，由于这个电压是输入电源电压和电感的磁场能转换为电能的叠加后形成的，所以输出电压高于输入电压，既升压过程的完成。

1. 怎么利用电感进行升压

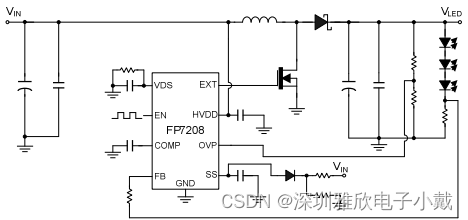

图中为LED驱动DC-DC转换器，闭合开关会引起通过电感的电流增加。打开开关会促使电流通过二极管流向输出电容。因储存来自电感的电流，多个开关周期以后输出电容的电压升高，结果输出电压高于输入电压。

1. FP7208介绍和优势

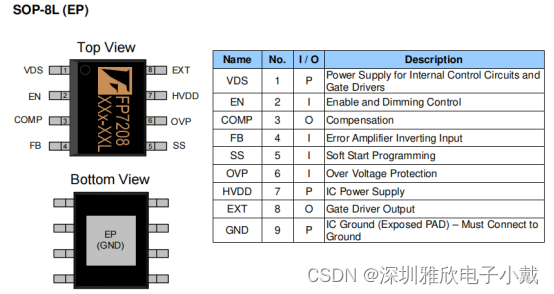

介绍：FP7208是台湾远翔设计生产的一颗升压、恒流、异步、外置MOS的一款LED驱动芯片，它由八个引脚组成，它提供了内置的门驱动销，用于驱动外部MOS。误差放大器的非反相输入端连接到一个0.2V的参考电压。它具有由外部电容器设置的可编程的软启动时间，以及由外部电阻设置的过电压保护。LED电流可以通过一个连接到EN针脚的外部信号来调整。EN引脚接受直流电压或PWM信号。PWM信号滤波器组件包含在芯片中。

优势：FP7208具有极低的启动电压：2.5V，具有很宽的输入电压：4.5V-24V,静态电流仅有200uA,而且具有固定的开关频率，这使得它具有频率稳定、简单可靠等特点，另外FP7208具有软启动功能，可以有效的防止浪涌电流带来的危害。由于FP7208是外挂MOS的，所以其输出电流可以达到惊人的6A，同时它具有过温和过压保护，以上都是FP7208所具有的优势。

1. FP7208的产品具体应用

上面和大家聊了这么多，大家肯定都等不及想知道这款芯片的具体应用，接下来和大家说说:

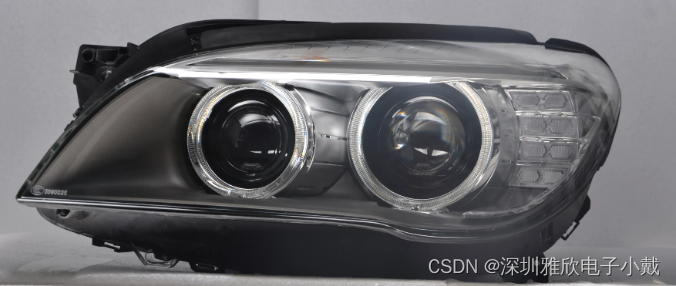

图 1 FP7208在升压车灯上的应用

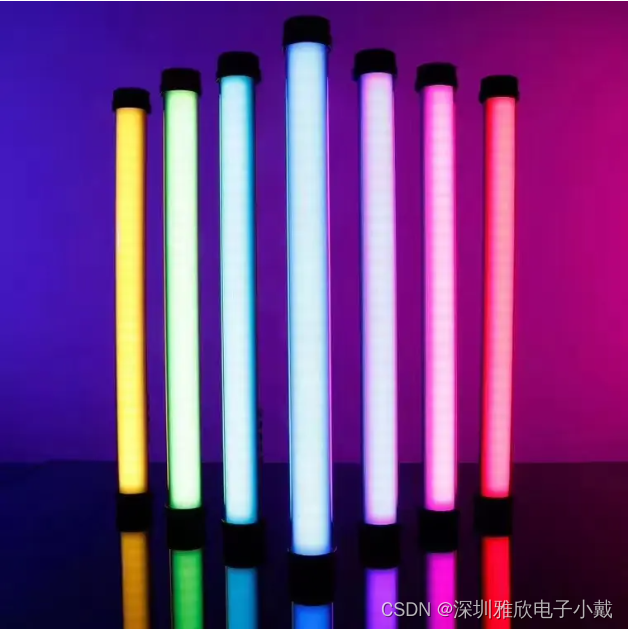

RGB手持补光灯

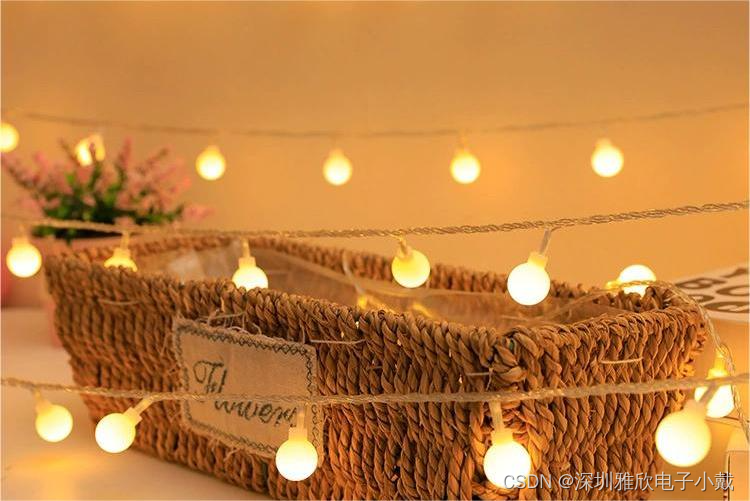

太阳能灯带

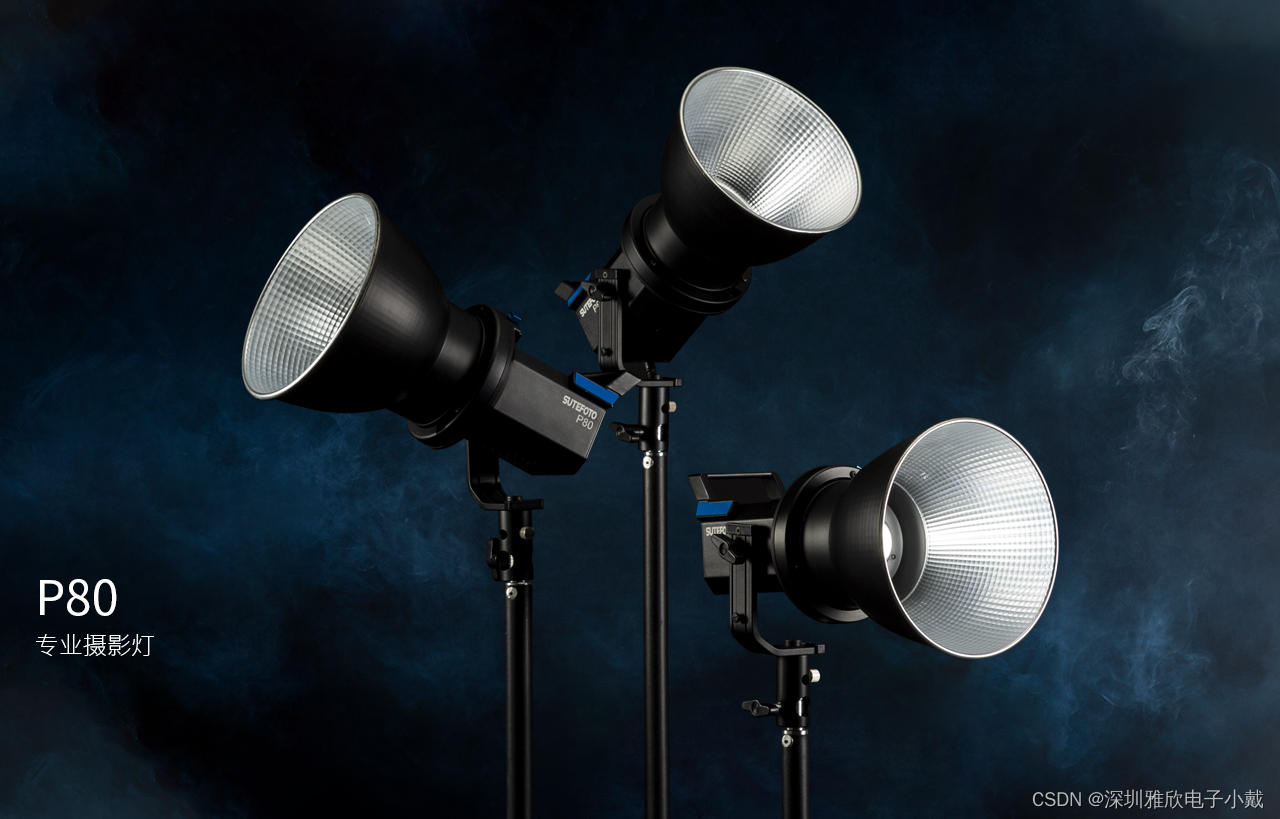

摄影灯

应急灯

大功率手电

美容灯
