DHCP Options预定义选项字段介绍

一.

DHCP是什么？

动态主机配置协议DHCP（Dynamic Host Configuration Protocol）是一种网络管理协议，用于集中对用户IP地址进行动态管理和配置。DHCP于1993年10月成为标准协议，其前身是BOOTP协议。DHCP协议由RFC 2131定义，采用客户端/服务器通信模式，由客户端（DHCP Client）向服务器（DHCP Server）提出配置申请，DHCP Server为网络上的每个设备动态分配IP地址、子网掩码、默认网关地址，域名服务器(DNS)）地址和其他相关配置参数，以便可以与其他IP网络通信。

二.

DHCP的工作原理

(1)基本原理:

协议报文基于UDP的方式进行交互
DHCP采用C/S(Client/Server，客户端/服务器)通信模式，采用67(DHCP服务器)和68(DHCP客户端)两个端口号

(2)DHCP客户端首次接入工作原理

阶段

工作内容

第一步:发现阶段-

首次接入网络的DHCP客户端以广播方式发送DHCP DISCOVER报文(目的IP地址为255.255.255.255)给同一网段内的所有设备(包括DHCP服务器或中继)。DHCP DISCOVER报文中携带了客户端的MAC地址(chaddr字段)、需要请求的参数列表选项(Option55)、广播标志位(flags字段)等信息。

第二步:提供阶段

与DHCP客户端位于同一网段的DHCP服务器都会接收到DHCP DISCOVER报文，DHCP服务器选择跟接收DHCP DISCOVER报文接口的IP地址处于同一网段的地址池，并且从中选择一个可用的IP地址，然后通过DHCP OFFER报文发送给DHCP客户端.

通常，DHCP服务器的地址池中会指定IP地址的租期，如果DHCP客户端发送的DHCP DISCOVER报文中携带了期望租期，服务器会将客户端请求的期望租期与其指定的租期进行比较，选择其中时间较短的租期分配给客户端。

通常为单播，某些情况下可以为广播

第三步:这
选择阶段

如果有多个DHCP服务器向DHCP客户端回应DHCP OFFER报文，则DHCP客户端一股只接收第一个收到的DHCP OFFER报文然后以广播方式发送DHCP REQUEST报文，该报文中包含客户端想选择的DHCP服务器标识符(即Option54)和客户端IP地址(即Option50，填充了接收的DHCP OFFER报文中yiaddr字段的IP地址)

DHCP客户端广播发送DHCP REQUEST报文通知所有的DHCP服务器，它将选择某个DHCP服务器提供的IP地址，其他DHCP服务器可以重新将曾经分配给客户端的IP地址分配给其他客户端。

当DHCP服务器收到DHCP客户端发送的DHCP REQUEST报文后，DHCP服务器回应DHCP ACK报文，表示DHCP REQUEST报文中请求的IP地址(Option50填充的)分配给客户端使用。

第四步:确认阶段

DHCP客户端收到DHCP ACK报文，会广播发送免费ARP报文，探测本网段是否有其他终端使用服务器分配的IP地址，如果在指定时间内没有收到回应，表示客户端可以使用此地址。如果收到了回应，说明有其他终端使用了此地址，客户端会向服务器发送DHCP DECLINE报文，并重新向服务器请求IP地址，同时，服务器会将此地址列为冲突地址。当服务器没有空闲地址可分配时,再选择冲突地址进行分配，尽量减少分配出去的地址冲突。

当DHCP服务器收到DHCP客户端发送的DHCPREOUEST报文后，如果DHCP服务器由于某些原因(例如协商出错或者由于发送REQUEST过慢导致服务器已经把此地址分配给其他客户端)无法分配DHCP REQUEST报文中Option50填充的IP地址，则发送DHCP NAK报文作为应答，通知DHCP客户端无法分配此IP地址，DHCP客户端需要重新发送DHCP DISCOVER报文来申请新的IP地址。

DHCP客户端收到DHCP ACK报文，会广播发送免费ARP报文，探测本网段是否有其他终端使用服务器分配的IP地址

看图片更为直观一些

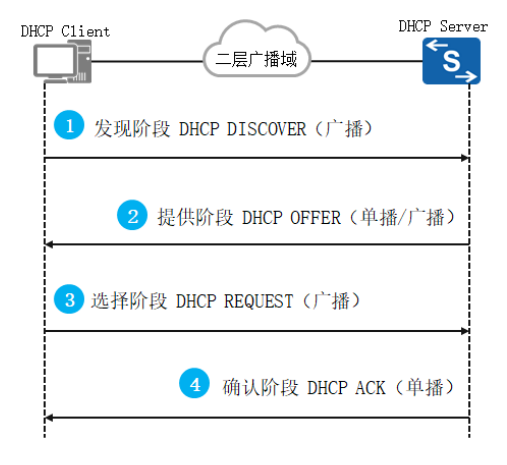

DHCP工作图

三.

DHCP报文格式

报文名称	工作内容
Op(op code):	表示报文的类型，取值为1或2，含义如下: (1).客户端请求报。 (2).服务器响应报文。
Secs(seconds):	由客户端填充，表示从客户端开始获得IP地址或IP地址续后所使用了的秒数，缺省值为3600s
Flags:	客户端请求服务器发送响应报文的形式，只有最高位有意义，其余15位置0。最高位为0时请求发送单播响应，最高位为1时请求发送广播响应
Yiaddr (your client ip address):	表示服务器分配给客户端的IP地址。当服务器进行DHCP响应时，将分配给客户端的IP地址填入此字段
Siaddr(server ip address):	DHCP服务器的IP地址Chaddr(client hardware address):客户端的MAC地址
Options:	DHCP通过此字段包含了服务器分配给终端的配置信息Htype(hardware type):表示硬件地址的类型
Hlen(hardware length):	表示硬件地址的长度
Hops (hops):	表示当前DHCP报文经过的DHCP Relay数目。该字段由客户端设置为0，每经过一个DHCP Relay时，该字段加1。此字段的作用是限制DHCP报文所经过的DHCP Relay数目
Xid:	表示DHCP客户端选取的随机数，使DHCP服务器的回复与DHCP客户端的报文相关联
Sname(server host name):	表示客户端获取配置信息的服务器名字。此字段由DHCP服务器填写，是可选的。如果填写，必须是一个以0结尾的字符串
File(file name):	表示客户端启动DHCP相关配置的文件名。此字段由DHCP服务器填写，随着DHCP地址分配的同时下发至客户端。本字段是可选的，如果填写，必须是一个以0结尾的字符串

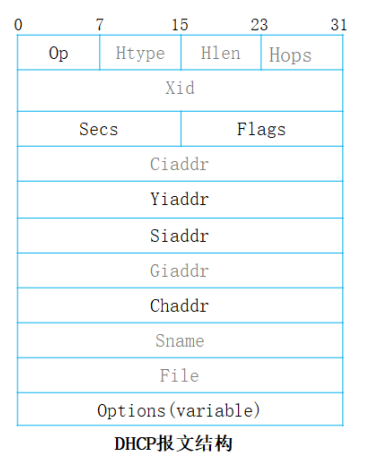

DHCP的报文结构图

四.

DHCP Options预定义选项字段介绍

Options类型

工作内容

DHCP报文中Options字段

为可变长度字段，最多为312Byte，此字段包含了DHCP报文类型，服务器分配给终端的配置信息，如网关IP地址，DNS服务器的IP地址，客户端可以使用!P地址的有效租期等信息

Options字段

由Type、Length和Value三部分组成。其中Type字段取值范围1~255.

Option 82称为中继代理信息选项

Option 82中可以包含最多255个Sub-0ption，若定义了Option82，至少要定义一个Sub-Option。

DHCP中继或DHCP Snooping设备接收到DHCP客户端发送给DHCP服务器的请求报文后，在该报文中添加Option82，并转发-给DHCP服务器。管理员可以从Option82中获得DHCP客户端的信息，例如DHCP客户端所连接交换机端口的VLANID、二层端口号、中继设备的MAC地址等

Option 43称为厂商特定信息选项

DHCP服务器和DHCP客户端通过Option 43交换厂商特定的信息。当DHCP服务器接收到请求Option 43信息的DHCP请求报文(Option 55中带有Option43参数)后，将在回复报文中携带Option 43，为DHCP客户端分配厂商指定的信息。

在WLAN组网中，AP作为DHCP客户端，DHCP服务器可以为AP指定AC的IP地址，以方便AP与AC建立连接

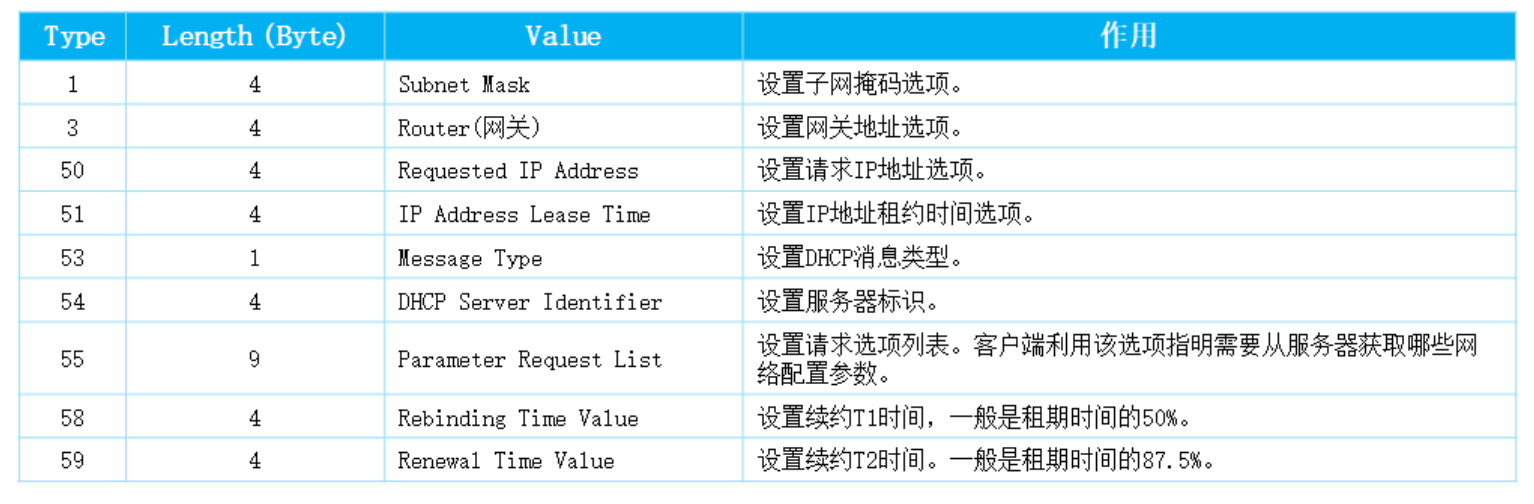

TLV对应值内容

五.

DHCP消息类型

DHCP报文通过Options选项中的Type=53来表示DHCP的报文类型。当Type=53，Length=1，Value取值从01到08分别表示不同的DHCP报文类型

消息类型	工作内容
DHCP DISCOVER:	DHCP客户端首次登录网络时进行DHCP交互过程发送的第一个消息，用来寻找DHCP服务器。
DHCP OFFER:DHCP	服务器用来响应DHCP DISCOVER消息，此消息携带了各种配置信息。
DHCP REQUEST:DHCP	客户端广播请求回应DHCP服务器OFFER消息;DHCP客户端重启广播确认之前的IP地址等配置信息;续租。
DHCP DECLINE:	当客户端发现服务器分配给它的IP地址发生冲突时会通过发送此消息来通知服务器
DHCP ACK:DHCP	服务器对客户端的DHCP REQUEST消息的确认响应消息
DHCP NAK:	服务器对客户端的DHCP REQUEST消息的拒绝响应消息。
DHCP RELEASE:	客户端可通过发送此消息主动释放服务器分配给它的IP地址。
DHCP INFORM:DHCP	客户端获取IP地址后，如果需要向DHCP服务器获取更为详细的配置信息(网关地址、DNS服务器地)则向DHCP服务器发送DHCPINFORM请求消息址

六:

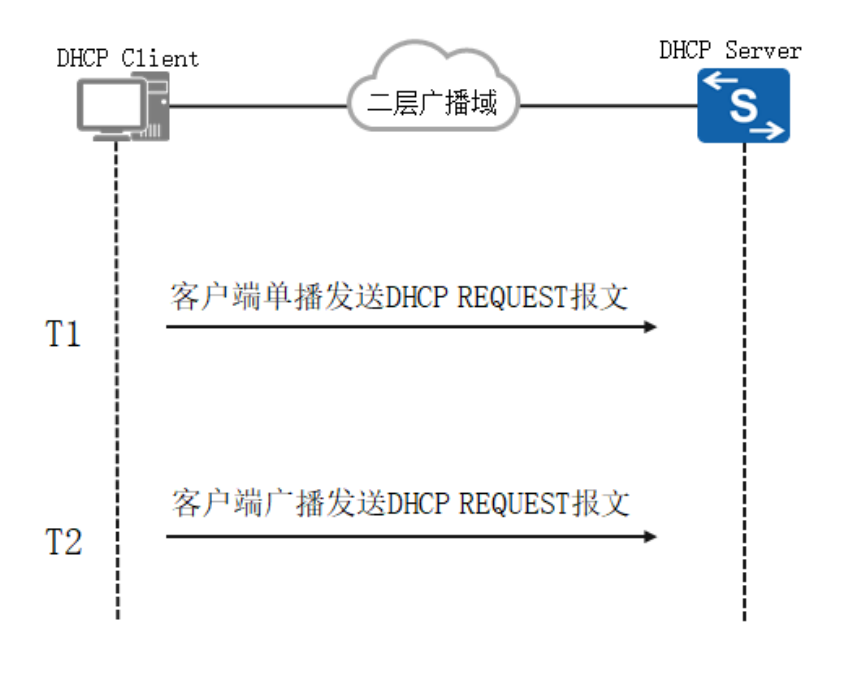

DHCP地址续租

当租期达到50%(T1)时，DHCP客户端会自动以单播的方式向DHCP服务器发送DHCP REQUEST报文，请求更新IP地址租期。如果收到DHCP服务器回应的DHCP ACK报文，则租期更新成功。
当租期达到87.5%(T2)时，如果仍未收到DHCP服务器的应答，DHCP客户端会自动以广播的方式向DHCP服务器发送DHCP REQUEST报文，请求更新IP地址租期。如果收到DHCP服务器回应的DHCPACK报文，则租期更新成功。
如果租期时间到时都没有收到服务器的回应，客户端停止使用此IP地址，重新发送DHCP DISCOVER报文请求新的IP地址

七:

DHCP分配IP地址顺序

DHCP服务器的数据库中与客户端MAC地址静态绑定的IP地址。
客户端以前曾经使用过的IP地址，即客户端发送的请求报文中请求IP地址选项的地址(通过DHCP REQUEST报文，报文中的Option 50(请求的IP地址选项)字段填入曾经使用过的IP地址)。
在DHCP地址池中，顺序查找可供分配的空闲IP地址，最先找到的IP地址。
如果在DHCP地址池中未找到可供分配的空闲IP地址，则依次查询超过租期、发生冲突的IP地址，如果找到可用的IP地址，则进行分配，否则报告错误

八:

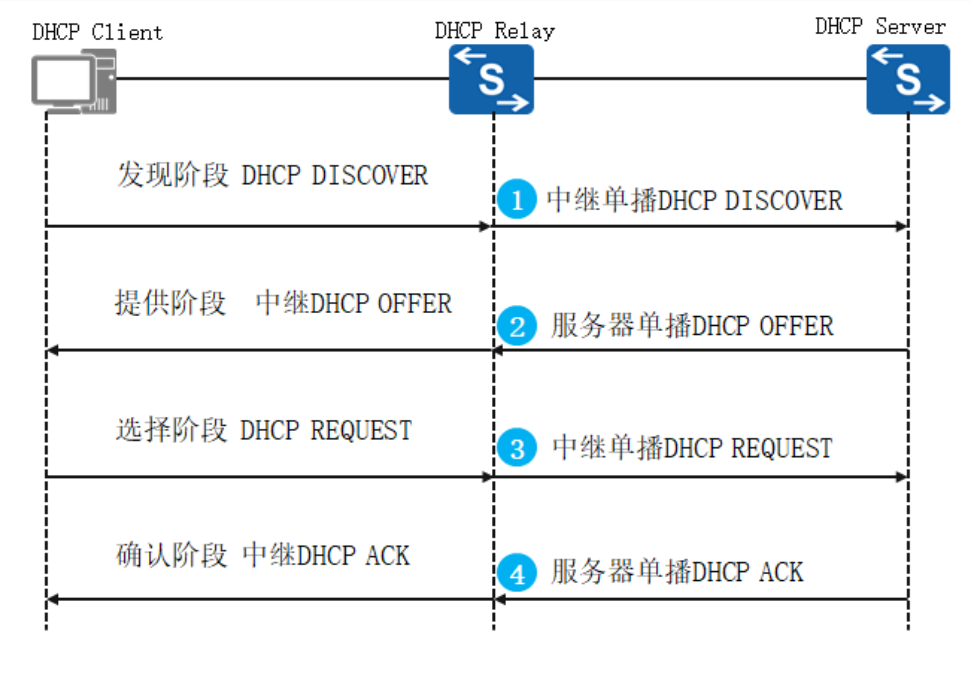

DHCP中继客户端首次接入工作原理

第一和第二阶段

第一步：发现阶段

DHCP中继接收到DHCP客户端

广播发送的DHCP DISCOVER报

文后，进行如下处理

：

检查DHCP报文中的hops字段，如果大于16，则丢弃DHCP报文；否则，将hops字段加1（表明经过一次DHCP中继），并继续下面的操作。

检查DHCP报文中的giaddr字段。如果是0，将giaddr字段设置为接收DHCP

DISCOVER报文的接口IP地址。如果不是0，则不修改该字段，继续下面的操作。

将DHCP报文的目的IP地址改为DHCP服务器或下一跳中继的IP地址，源地址改为中继连接客户端的接口地址，通过路由转发将DHCP报文单播发送到DHCP服务器或下一跳中继。

如果DHCP客户端与DHCP服务器之间存在多个DHCP中继，后面的中继接收到DHCP DISCOVER报文的处理流程同前面所述。

第二步：提供阶段

DHCP服务器接收到DHCP DISCOVER报文后，选择与报文中giaddr字段为同一网段的地址池，并为客户端分配IP地址等

参数，然后向giaddr字段标识的DHCP中继单播发送DHCP OFFER报文。

DHCP中继收到DHCP OFFER

报文后，会进行如下处理：

检查报文中的giaddr字段，如果不是接口的地址，则丢弃该报文；否则，继续下面的操作

DHCP中继检查报文的广播标志位。如果广播标志位为1，则将DHCP OFFER报文广播发送给

DHCP客户端；否则将DHCP OFFER报文单播发送给DHCP客户端

第三和第四阶段

第三步:选择阶段-	中继接收到来自客户端的DHCP REQUEST报文的处理过程同“第三步：选择阶段
第四步:确认阶段	中继接收到来自服务器的DHCP ACK报文的处理过程同“第四步：确认阶段”
