💥1 概述

基于物理的模型，使用Cosserat杆理论对扭曲和盘绕致动器进行建模

摘要：
扭曲和卷绕致动器（TCAs）最近成为各种机器人应用中一种有前景的人造肌肉，因为它们坚固、成本低且可定制。为了更好地促进应用，为不同类型的TCA（例如，自卷曲、自由行程、锥形等）建立通用和精确的模型至关重要。尽管最近提出了几种建模方法，但现有的模型要么无法捕捉到大变形过程中的非线性，要么无法对具有非均匀几何形状的TCA进行建模。在这项工作中，我们使用Cosserat杆理论建立了一个用于模拟TCA的通用框架，该框架可以捕捉大变形的非线性，并模拟具有非均匀几何形状的TCA。此外，我们证明现有方法是通用模型的特例。通过全面的静态和动态实验来验证所提出的模型，结果表明该模型比现有的模型更准确，特别是在TCA发生较大变形的情况下。鉴于TCAs的广泛应用，我们的通用模型可以帮助更好地设计、优化和控制由不同类型的TCAs驱动的系统/机器人/设备。

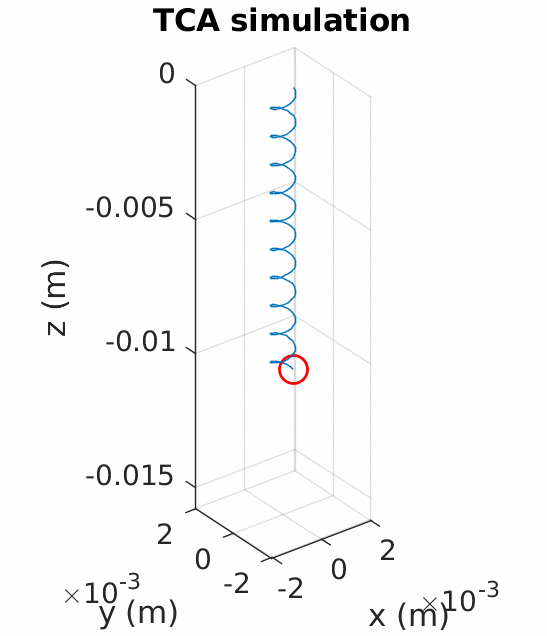

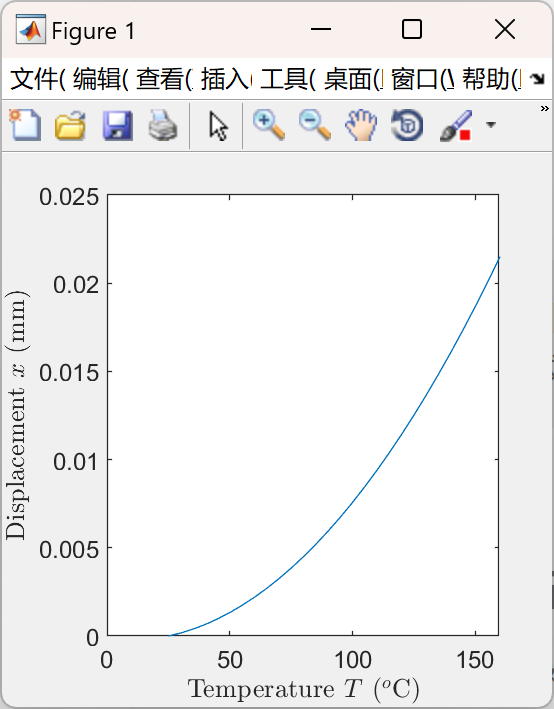

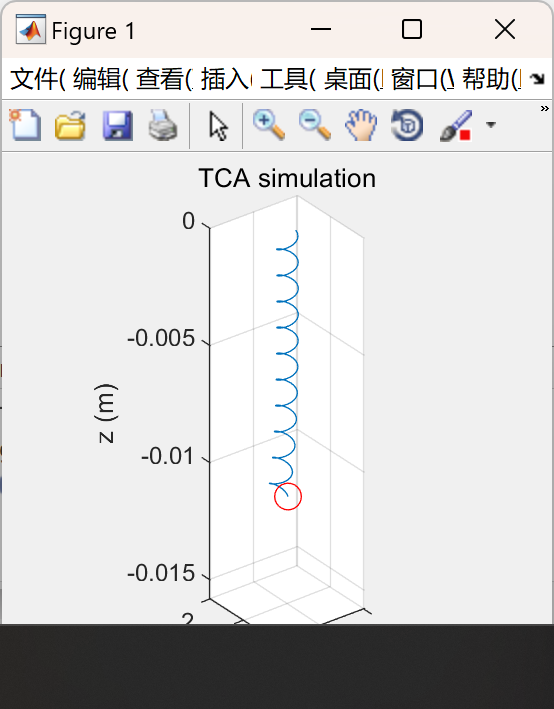

📚2 运行结果

部分代码：

% This is the TCA static using constant E&G and ginores the conctat

% The input
mw = 30; % the weight hanged
T = (25:5:160)'; % Temperature

% Geometry property
l_t = 175e-3; % Twistee fiber length
r_start = 0.406e-3; % TCA diameter when it is made
r_t = 0.22e-3; % twisted fiber radius
alpha_star = 22.42/180*pi; % pitch angle
n = l_t*cos(alpha_star)/(2*pi*r_start); % number of coils
l_star = l_t*sin(alpha_star); % TCA initial length
r_star = 0.406e-3; % mm

% Use 10 coils to accelerate the simulation.
N_sim = 10; N_per_coil = 20;
Ns = N_per_coil*(N_sim); % Number of nodes
N_scale = n/N_sim; l_t = l_t/N_scale;
l_star = l_star/N_scale;
theta_bar_star = 4.71e+03; % rad/m

% Material property
E = 1.1980e+09;
G = 2.2177e+08;
A_t = pi*r_t^2; I = pi*r_t^4/4; J = pi*r_t^4/2;
EI = E*I; GJ = G*J; GA = G*A_t; EA = E*A_t;
K = [EI, EI, GJ, GA, GA, EA]'; % using vector to speed up.

% Reference strains
xi_0 = [0; cos(alpha_star)^2/r_star; sin(2*alpha_star)/(2*r_star); 0; 0; 1];

%Boundary Conditions
p0 = [r_star; 0; 0];
R0 = [ -1, 0, 0;
0, sin(alpha_star), -cos(alpha_star);
0, -cos(alpha_star), -sin(alpha_star)];
h0 = rotm2quat(R0)';
Me = [0; 0; 0]; % momentum at the tip, N*mm
Fe = [0; 0; 0]; % force at the tip

% Main Simulation %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

% Initialization
solinit = bvpinit(linspace(0,l_t,Ns),@init);
options = bvpset('Stats','off','RelTol',1e-5, 'NMax', 5000);
N_step = length(T);
N_f = 0; % number of frame
l = ones(N_step, 1)*l_star;
mg = mw/1000*9.8; % mw is the weight in grams
Fe_range = linspace(0,mg, 30);
N_loading = length(Fe_range);
% iterate to the equilibrium after hanging the weigth.

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)

J. Sun and J. Zhao, "Physics-Based Modeling of Twisted-and-Coiled Actuators Using Cosserat Rod Theory," in IEEE Transactions on Robotics, vol. 38, no. 2, pp. 779-796, April 2022.
