RAM（随机存取存储器）在FPGA（现场可编程门阵列）中发挥着至关重要的作用，它作为一种数据存储介质，为FPGA提供了灵活的数据缓冲和处理能力。通过RAM，FPGA能够实现数据流的乒乓操作，有效管理时序控制，扩展查找表以应对复杂逻辑函数，同时还能存储配置数据以便快速上电配置。在数据处理、逻辑复制、内存管理以及测试验证等方面，极大地提升了FPGA设计的灵活性和数据处理效率，优化了资源利用。

RAM IP 的创建

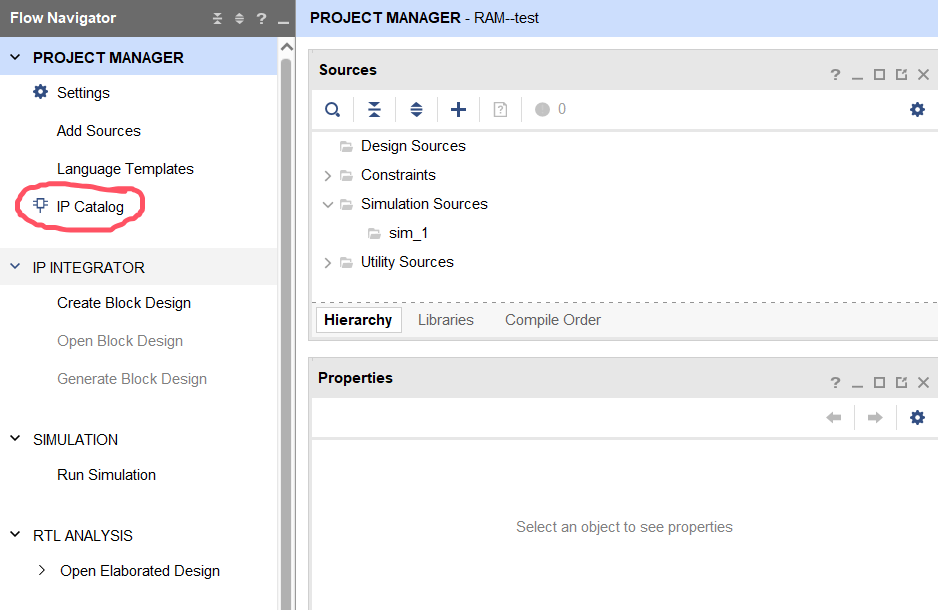

新建 VIVADO 工程，单击 IP Catalog。

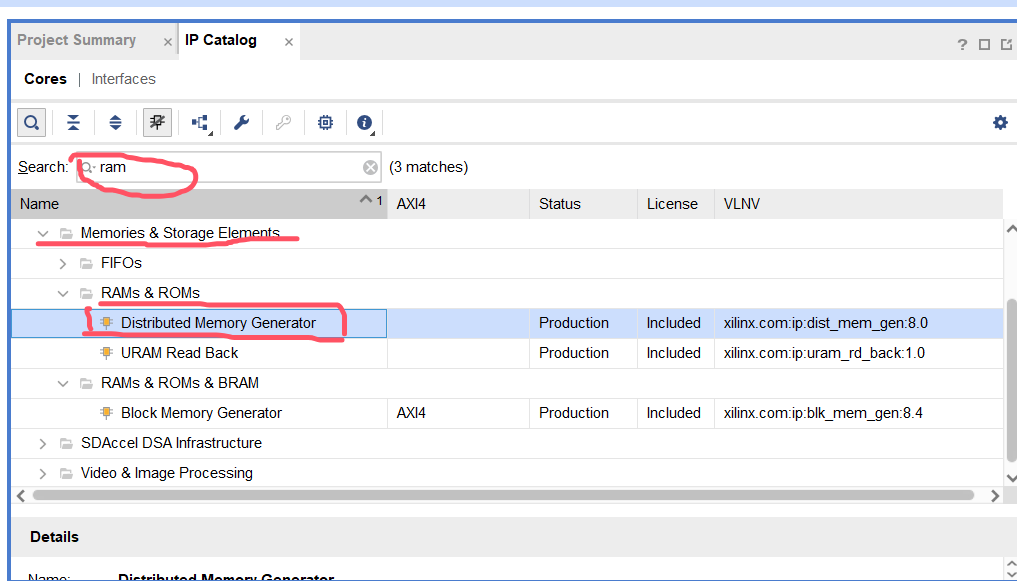

在右边窗口 Search 位置输入 ram，在 Memories & Storage Elements 下可以看到有3个和ram相关的IP创建，从 Distributed Memory Generator 生成的 RAM Core 占用的资源是 LUT（查找表，查找表本质就是一个小的 RAM）；URAM Read Back是实现Ultra RAM内容的读取和回传功能。从 Block Memory Generator 生成RAM Core 占用的资源是 Block Memory (嵌入式的硬件 RAM）。现在选择Block Memory Generator 生成RAM Core。
