知识点

不同vlan通信要用到三层交换机的vlanif逻辑接口。

环境前提

安装espn

开始搭建

一、新建拓扑结构
打开espn–新建拓扑
根据要求完成设备搭建

二、启动设备开始配置
完成连线，选中所有设备，右键，启动。

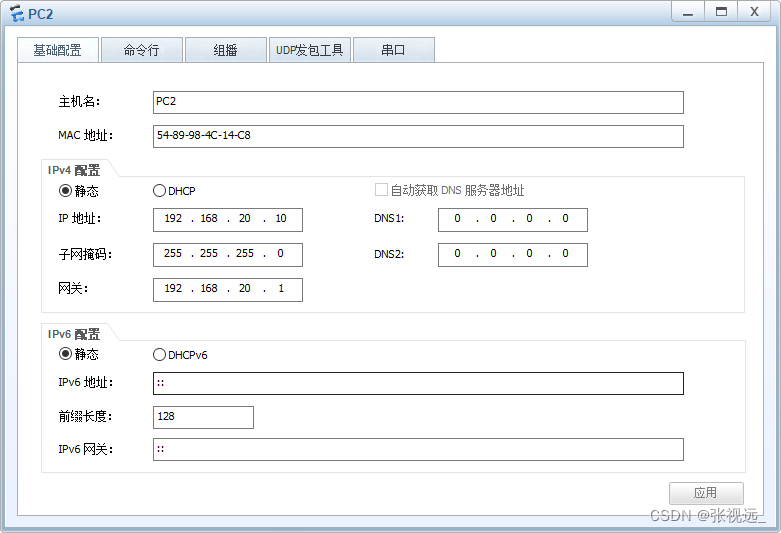

启动完成后，配置两个pc的ip地址及网关。注意，两个pc的ip地址要在不同网段，并且要配置好网关地址。
在这里插入图片描述

开始配置交换机。
vlanif配的ip地址相当于当前vlan的网关地址。

system-view
sysname L1
vlan batch 10 20

inferface vlanif 10
ip address 192.168.10.1 255.255.255.0
quit

inferface vlanif 20
ip address 192.168.20.1 255.255.255.0
quit

int g0/0/1
port link-type access
port default vlan 10
quit

int g0/0/2
port link-type access
port default vlan 20
quit

到此，PC与交换机配置完成

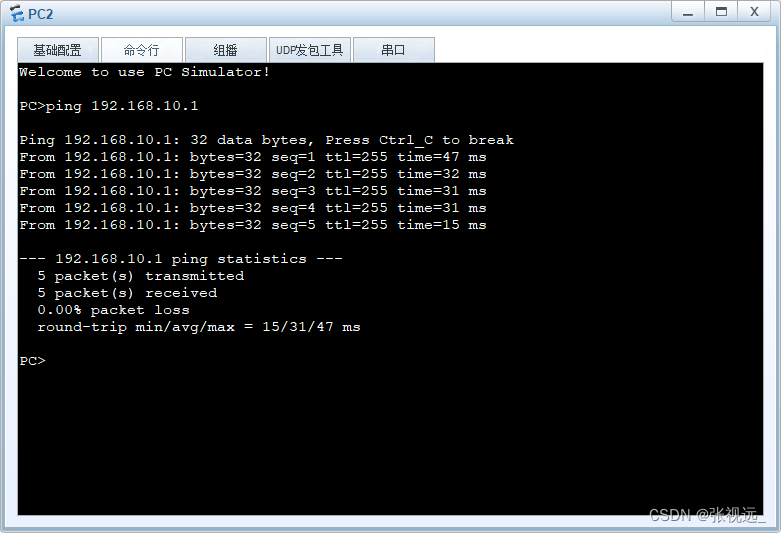

三、测试结果
在这里插入图片描述
完成不同vlan之间的通信。
