配置VTP

1.设置域名

Switch>en

Switch#conf t                                             //进入全局配置模式

Switch(config)#vtp mode server                //进入vtp服务模式

Device mode already VTP SERVER.

Switch(config)#vtp domain hhh                 //设置域名为hhh （区分大小写）

Changing VTP domain name from NULL to hhh

2.设置密码及查询

Switch(config)#vtp password class                        //设置密码为class

Setting device VLAN database password to class

Switch(config)#do show vtp pass                          //查询密码

VTP Password: class

 3.查看vtp状态

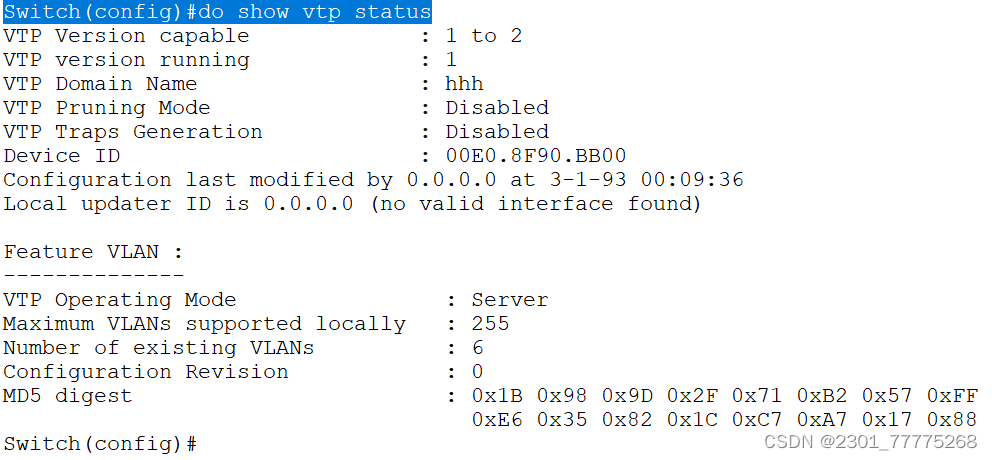

Switch(config)#do show vtp status                        //查询vtp状态

图3-1

 4.将S2和交换机Core加入VTP域中

下面以Core为例，两者相同

Core(config)#vtp mode client               //客户端模式（该模式下不能创建、删除、修改vlan）

Setting device to VTP CLIENT mode.

Core(config)#vtp domain hhh                        //设置域名为hhh

Changing VTP domain name from NULL to hhh

Core(config)#vtp password class                 //设置密码为class

Setting device VLAN database password to class

Core(config)#do show vtp sta                       //显示状态

 图4-1

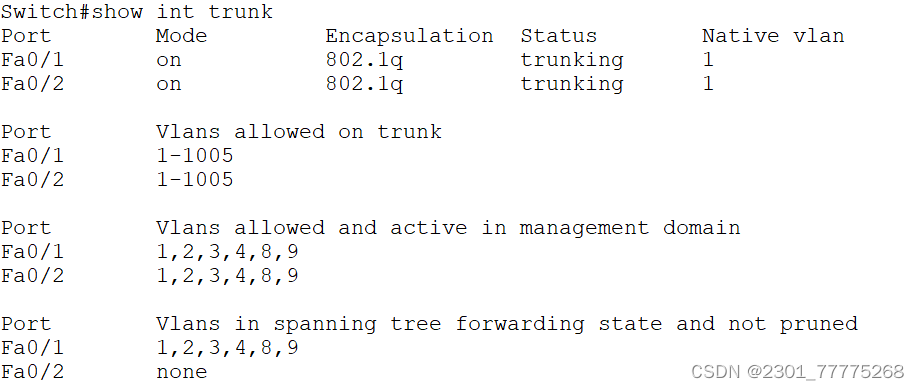

接口中继

Switch(config)#int range f0/1-2

Switch(config-if-range)#switchport mode trunk

图4-2

        所有交换机都位于一个VTP域且使用相同的密码后，在S1中创建的vlan将被通告给处于VTP客户端模式的交换机Core和S2.

问题1：当设备中接入了同域名、同密码的vtp服务器，且配置修订版本号高于现在网络中的服务器最高配置修订版本号时，会发生什么？服务器的 VTP 配置将被认为是最新的，因此它的配置将替代现有网络中的配置。

如何解决？1.将 VTP 模式设置为透明模式，处于透明模式的交换机不加入VTP域，也不分享其VLAN数据库。2.将此服务器的的域名修改，之后再改回hhh，使其修订号为0。

问题2：VTP 服务器的密码和client不一样时，client还会去学习服务器的vlan 信息吗？

不会：当VTP服务器的密码与客户端不一样时，客户端将无法学习服务器的VLAN信息，因为VTP密码不匹配。

5.常见的VTP错误

（1）交换机位于两个不同的VTP域，无法共享vlan信息。

 图5-1

修改：两个交换机在同一个VTP域即可，即配置相同的VTP域名

（2）客户端模式下不能创建、删除、修改vlan。

图5-2

修改：需要将其更改到服务器模式，在进行创建、删除、修改vlan

（3）S2修订号最大，S2无法接收S1的vlan信息。

修改：可以将S2的域名修改，之后再改回hhh，使S2修订号为0。此时，S1修订号大于S2的修订号，将共享S1的vlan信息。
