1. 修复Layout XL 状态下调出的电阻值与原理图中电阻值的误差

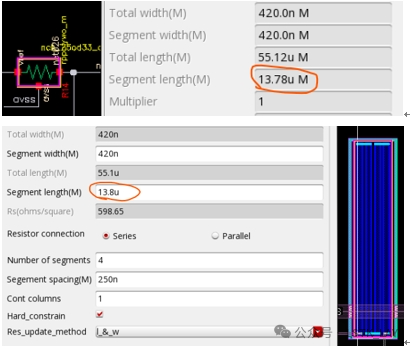

原理图中电阻值精确到小数点后两位，当我们Layout XL调出对应的电阻时会发现调出的电阻值只精确到小数点后一位，导致最终LVS时报错，如下图；

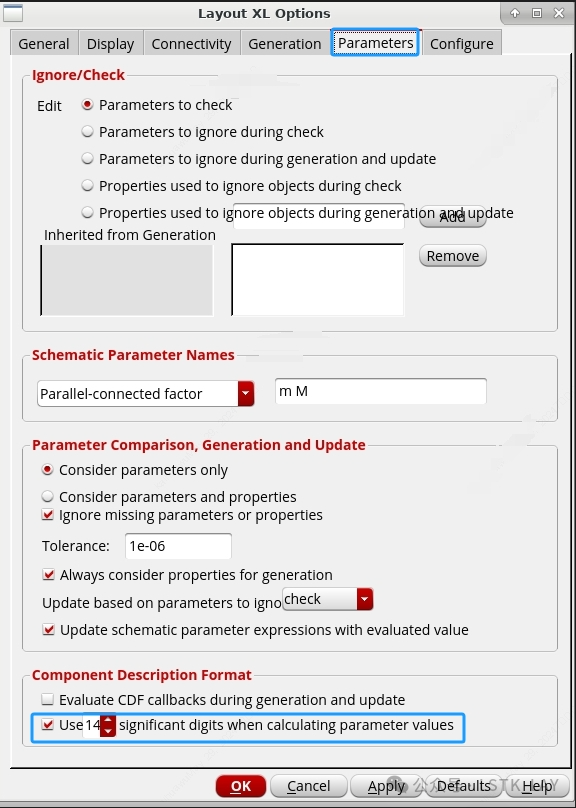

请在调入前进行如下图设置即可：

Layout XL 界面，菜单栏Options-Layout XL…；

---

2. Stretch 拉伸时，使金属线上的过孔和金属线一起移动

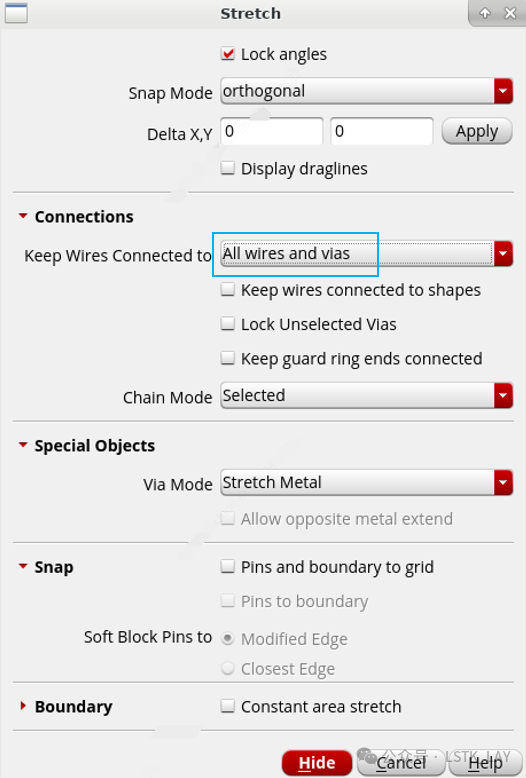

按下快捷键“s”，然后按F3，按如下图设置即可。

---

3. 任意形状的Poly或metal，转化为pin属性

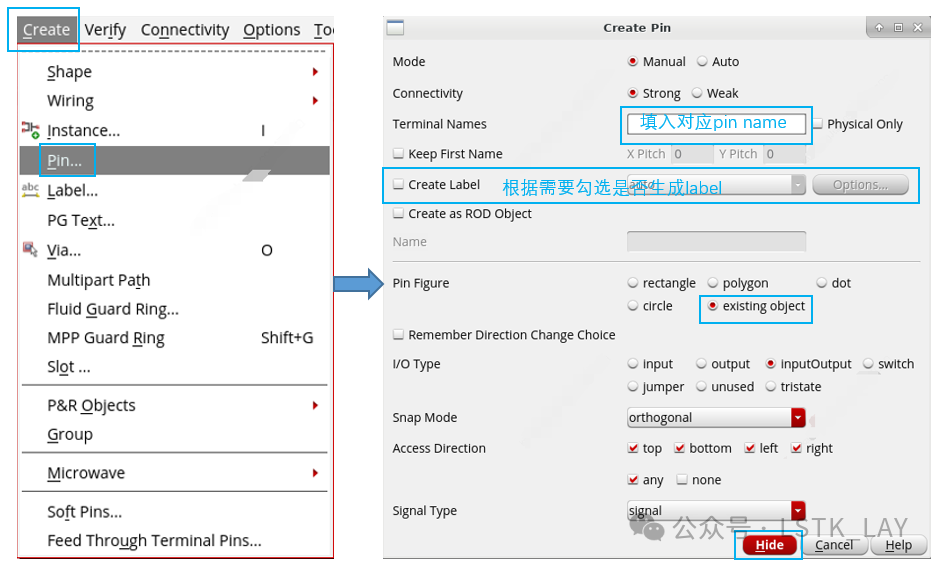

Layout界面，菜单栏Create-Pin...，在弹出的对话框中按如下图设置，然后双击对应需要转化的对象即可。

tips:此操作一般用在Layout_XL时，在底层打pin用到；因为Layout_XL上层的连接关系只能识别pin属性。

---

4. Layout_XL下，在配置好Configure Physical Hierarchy情况下，不调用cell，只调用管子。

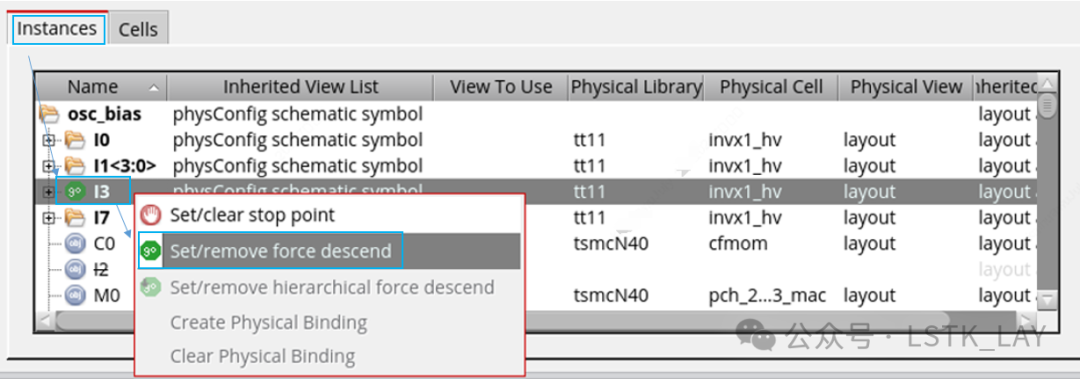

选中对应的cell，按如下图操作即可。

---

5. Layout_XL 下，实时查看版图中剩余未放置的instance和pin。

菜单栏 Connectivity—Generate—Selected From Source...，在弹出的对话框中，按如下图查看即可。
