全网最清晰易懂（没有之一）的配置【VRRP，MSTP】实验

VRRP MSTP配置实验

实验使用华为模拟器ENSP

---

文章目录

• 配置内网互通系列文章
• 前言
• 一、思路
• 二、配置
• 总结

---

前言

前面是实验的全部配置命令，最后是VRRP和MSTP的进阶知识

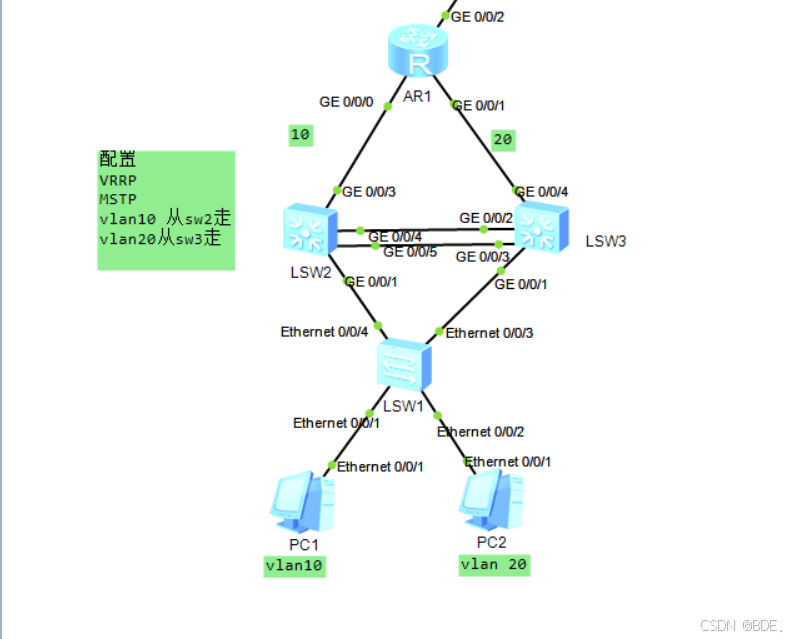

实验目的是实现网关冗余和防止环路

---

一、先配置理清思路

配置MSTP的流程

MSTP默认开启

1.先创建MSTP域

2.配置实例与vlan映射 （可选配置 域名 修订级别）

3.激活MSTP域配置

4.配置交换机优先级 控制根桥选举

5.查看配置和状态

配置VRRP的流程

1.进入接口

3.配置VRRP虚拟网关

2.配置优先级设置主备

（VRRP为抢占模式 谁优先级高谁是主）

二、实验配置

1.基础配置

配置二 三层交换机接口划分

创建vlan 划分vlan 标trunk

二层交换机配置

划分vlan
[Huawei-Ethernet0/0/1]port link-type access
[Huawei-Ethernet0/0/1]port default vlan 10
[Huawei-Ethernet0/0/1]int e0/0/02
[Huawei-Ethernet0/0/2]port link-type access
[Huawei-Ethernet0/0/2]port default vlan 20

设置trunk
[Huawei-Ethernet0/0/2]int e0/0/03
[Huawei-Ethernet0/0/3]port link-type trunk
[Huawei-Ethernet0/0/3]port trunk allow-pass vlan all
[Huawei-Ethernet0/0/3]int e0/0/04
[Huawei-Ethernet0/0/4]port link-type trunk
[Huawei-Ethernet0/0/4]port trunk allow-pass vlan all

三层交换机也配上基础配置 两个三层交换机之间trunk连接
这里省略三层基础配置

开始在二层交换机配置MSTP

进入STP视图配置
stp region-config
region-name

将vlan放进实例
[Huawei-mst-region]instance 1 vlan 10
[Huawei-mst-region]instance 2 vlan 20

激活MSTP配置
[Huawei-mst-region]active region-configuration



然后两个三层交换机配置

设置实例优先级
sw2
[Huawei]stp instance 1 priority 4096
[Huawei]stp instance 2 priority 8192
sw3
优先级相反
[Huawei]stp instance 1 priority 8192
[Huawei]stp instance 2 priority 4096

MSTP配置完毕
开始配置VRRP
sw2
配置一个IP地址
[Huawei-Vlanif10]ip address 192.168.10.253 24

配置虚拟网关
[Huawei-Vlanif10]vrrp vrid 1 virtual-ip 192.168.10.254
（vrid：虚拟路由器标识 virtual-ip：虚拟网关）
vlan20也配置上
[Huawei-Vlanif20]ip address 192.168.20.253 255.255.255.0
[Huawei-Vlanif20] vrrp vrid 1 virtual-ip 192.168.20.254
sw2也同样的配置 虚拟网关一样 vlan的ip不能相同

配置优先级设置主备 （优先级高的为主）
[Huawei-Vlanif10]vrrp vrid 1 priority 120

查看配置
[Huawei]display stp brief
[Huawei]display vrrp

2.进阶知识

MSTP（多生成树协议）
基本原理 通过将一个交换网络划分成多个域，每个域内可以运行多个生成树实例，实现了负载分担和冗余备份。 消除了网络中的环路，同时提供了链路的备份，提高了网络的可靠性。
生成树实例 每个实例都有独立的根桥、根端口、指定端口等。 不同的 VLAN 可以映射到不同的生成树实例，从而实现流量的负载均衡。
端口角色 根端口：到根桥路径开销最小的端口。
指定端口：在每个网段上选举出的用于转发数据的端口。
替代端口：当根端口失效时，替代端口会成为新的根端口。
备份端口：为同一个交换机上的两个网段提供冗余连接的端口。
配置与优化 配置 MST 域的参数，如域名、修订级别等。 调整交换机的优先级来影响根桥的选举。 合理规划 VLAN 与生成树实例的映射，实现流量均衡。
优点 相比传统的生成树协议（如 STP），MSTP 提高了网络资源的利用率，减少了不必要的端口阻塞。

VRRP（虚拟路由器冗余协议）

工作机制 多个路由器组成一个 VRRP 组，共同虚拟出一个 IP 地址作为网关。 其中一台路由器作为主路由器负责转发数据包，其他为备份路由器。 主路由器定期发送通告报文，告知备份路由器其工作状态。

主备选举 根据优先级来选举主路由器，优先级高的优先成为主路由器。 如果优先级相同，则比较接口的 IP 地址，IP 地址大的成为主路由器。

切换机制 当主路由器出现故障时，备份路由器在超时时间内未收到主路由器的通告报文，就会切换为主路由器。

支持抢占模式，即优先级高的备份路由器可以重新夺回主路由器的角色。 跟踪功能 可以跟踪接口状态、链路质量等，当被跟踪的对象出现故障时，降低自身的优先级，触发主备切换。

优点 提供了网关的冗余备份，提高了网络的可用性和稳定性。 对终端用户透明，无需用户进行任何配置和操作。

---

总结

以上是全部的配置命令

下一个文章讲解DHCP和NAT的全部配置流程
