comsol学习记录

COMSOL单闸线圈仿真（直流线圈）

在comsol官方的学习视频里跟着做了基础的仿真

第一部分 (comsol.com)

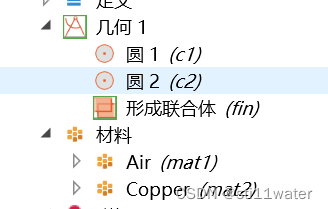

这里采用的是圆二包围圆一的一个构造，圆二给的空气，圆一则是同材料，来对应单闸导线结构。

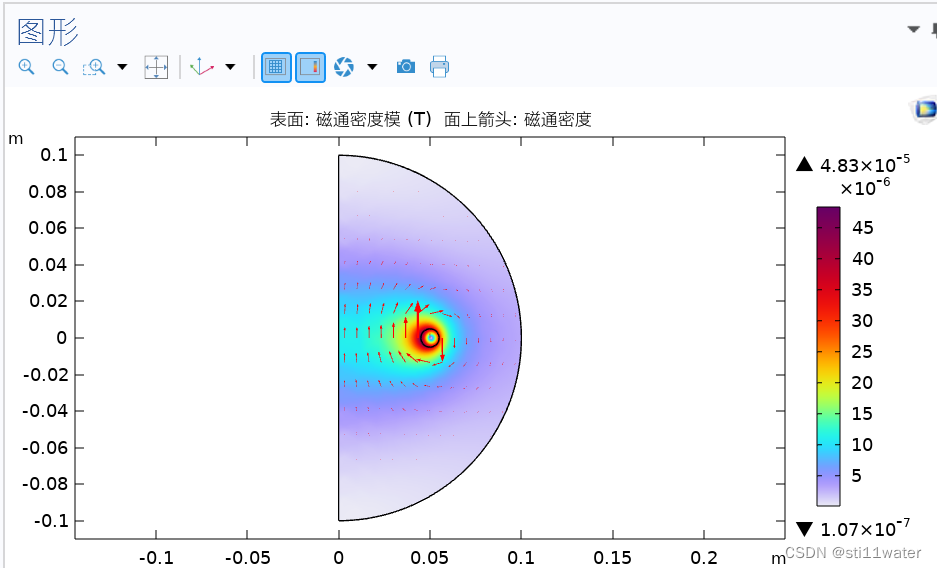

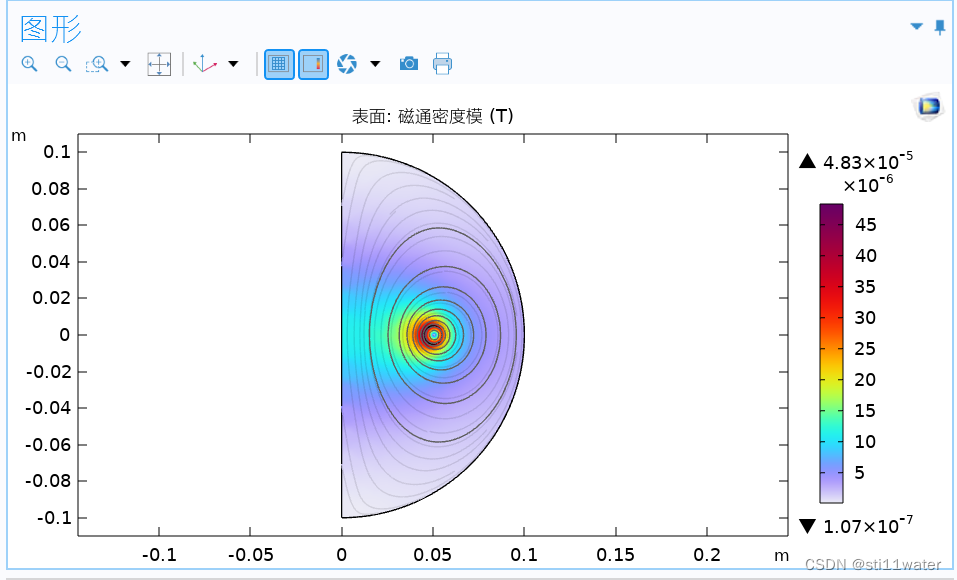

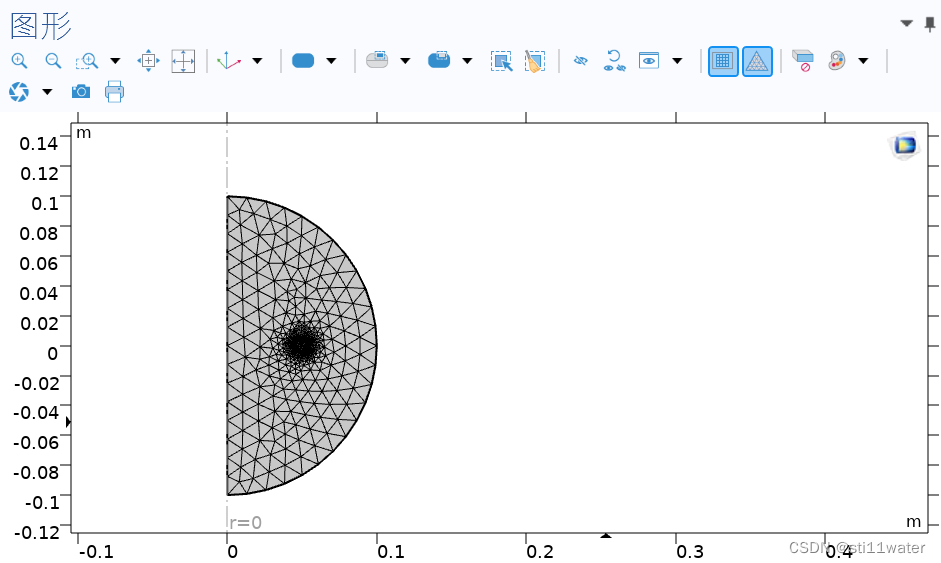

 得到的网格图和计算后的磁场分布图



可见磁场是从线圈由近及远逐渐稀疏。

通过设定等值线和线上箭头，可以来标记磁场方向

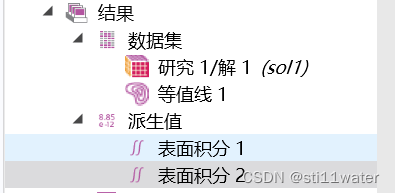

对于我们想得到的数据，在左侧的结果-派生值中设计即可，我这里是用的二维模型，故使用的表面积分

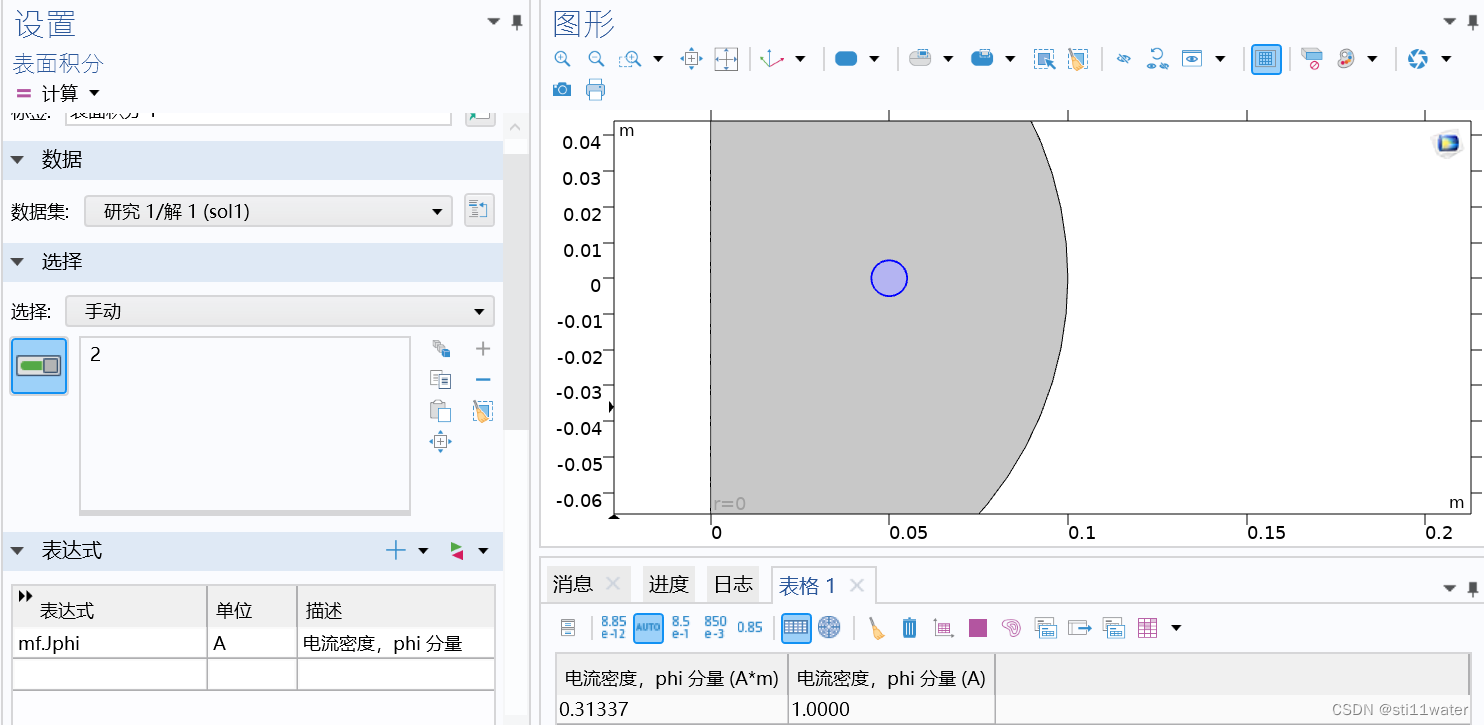

 已计算电流密度为例，首先选择计算的区域，这个模型就是2区域，然后点击表达式最右边的符号选择所需的参数即可，最后计算，就会得到数据。

 对于过小的值，可以通过改单位来方便记录，比如把A改为mA

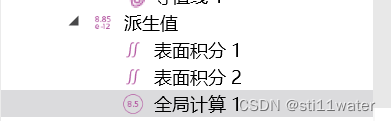

还有一种跟简单的计算，全局计算，操作流程和上述一样，不过不用选择域

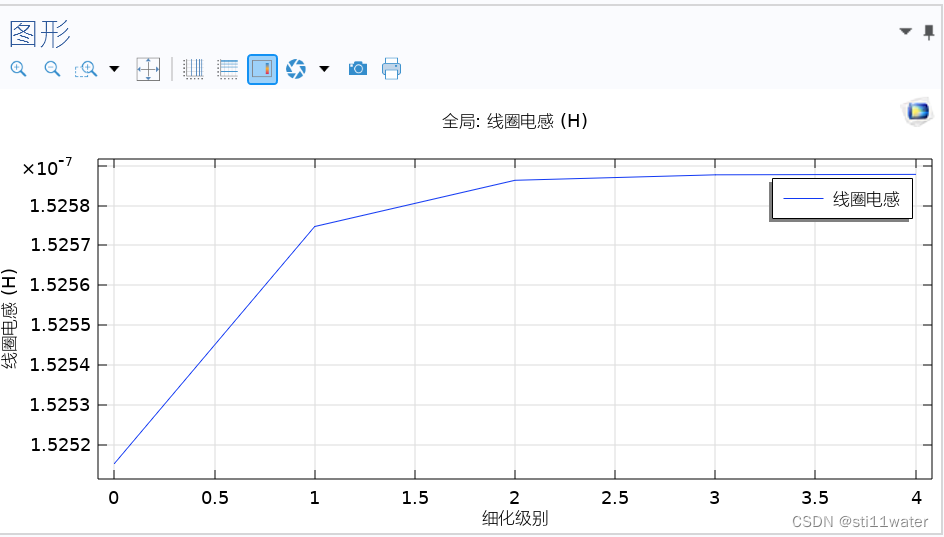

 对于数据处理，因为comsol是有限元分析的软件，故对于不同的细化程度，所得的数据也会有所不同，下面一以线圈电感为例

 可见，随着细化程度越高，线圈电感的值是增加的，当然也不会一直增加，最终会收敛于一个固定值。

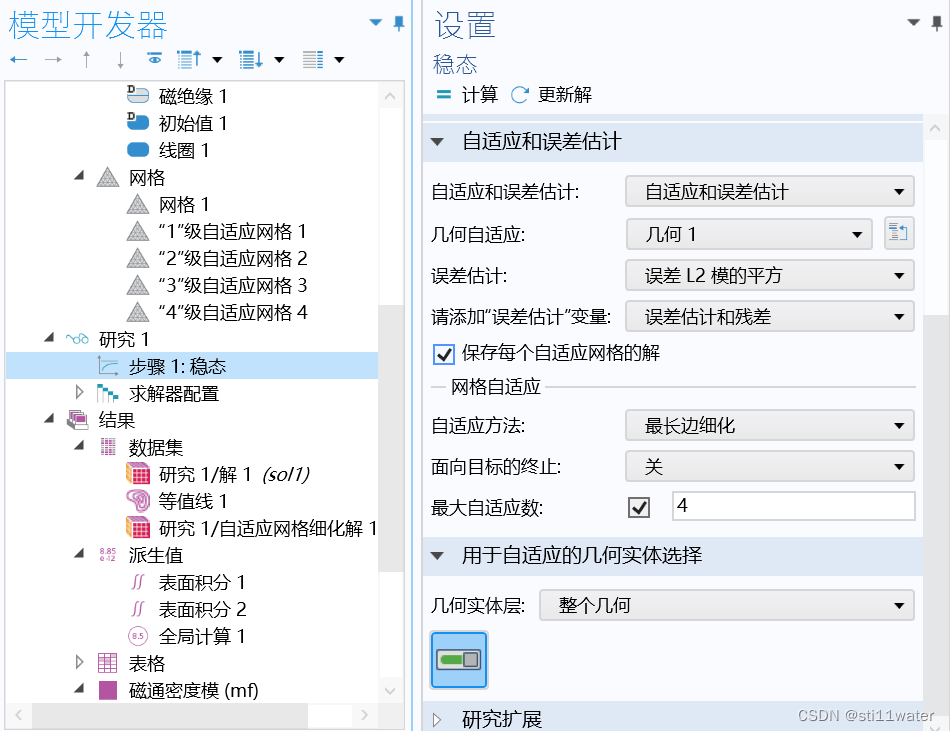

细化方法，自适应方法有4种细化方法，可用于我们选择，最大适应数我们可以按需求调节适应数。

 小tips：在参数设定时，涉及到需要输入单位的，输入法切换为英文，然后使用中括号。

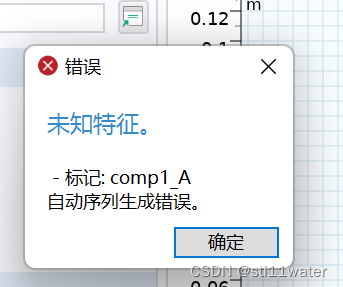

遇到问题：第一次建模完成准备计算时出现这样的情况，建模步骤都是正确，因为重新建模后计算成功，询问师兄和网上查阅后都无果，暂定可能是盗版软件bug,后续再去解决。
