数据流图、数据字典、业务流程图、ER图（软件工程、软件项目管理）

1.数据流图

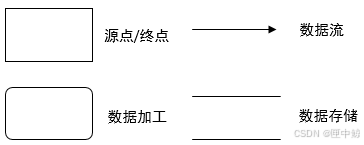

数据流图描述数据来源及流向。包含四个组成部分：数据加工、数据存储、数据源点与终点、数据流。

数据流图可分为顶层、0层、1层，逐级细化。

下面是一个电影推荐系统的数据流图。

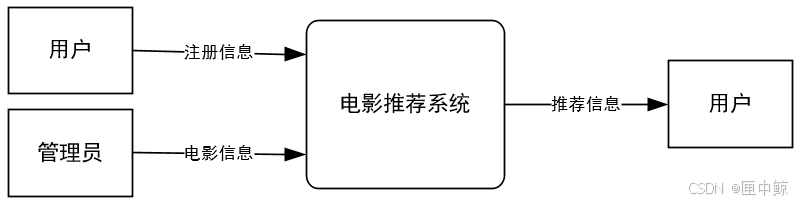

顶层数据流图

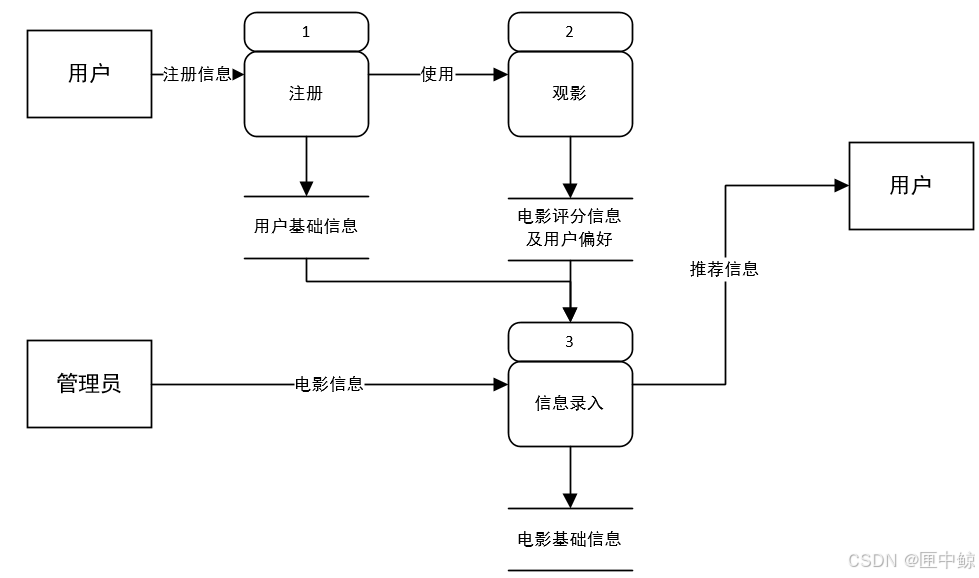

0层数据流图

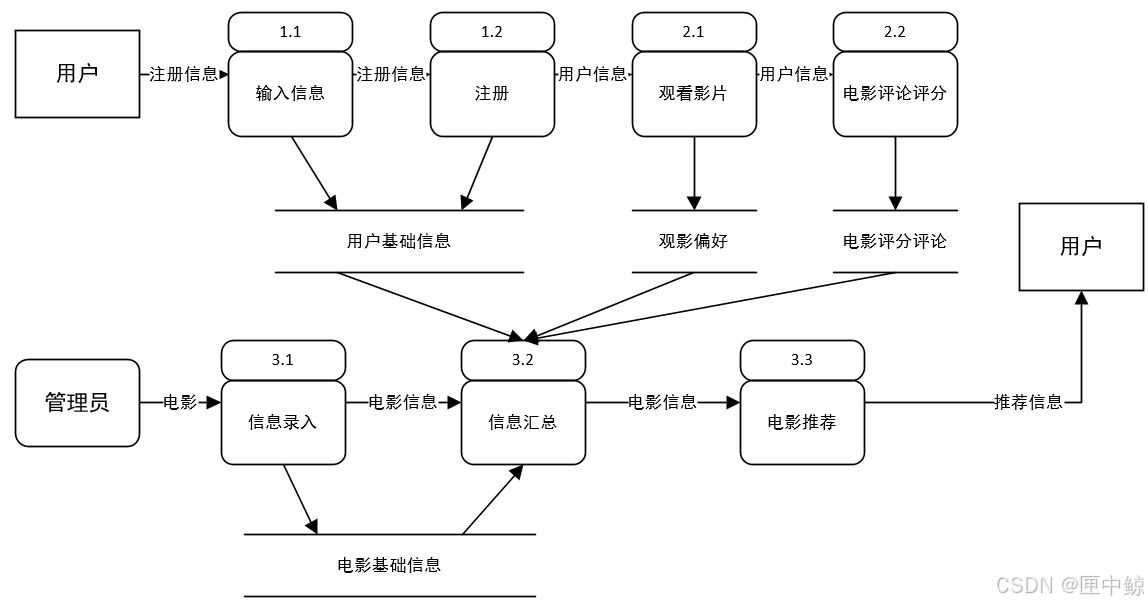

1层数据流图

2.数据字典

数据字典是对数据流中的各个数据信息进行解释描述。包括数据项、数据文件、数据流、数据加工等。

数据项：（名称、数据类型、长度、说明）

例：

数据文件：（名称、来源、内容、说明）

例：

数据流：（名称、来源、去向、说明）

例：

数据加工：（名称、输入、输出、说明）

3.业务流程图

业务流程图描述整个系统的业务流程。

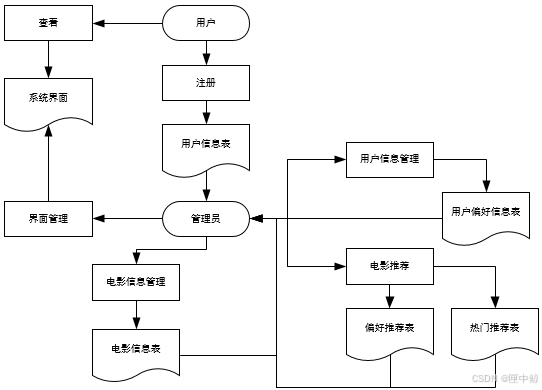

下面以电影推荐系统的业务流程图为例。

4.ER图

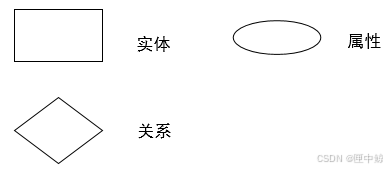

ER图描述实体、属性、联系之间的关系。

存在三种关系：

1-n：一对多

n-m：多对多

n-1：多对一

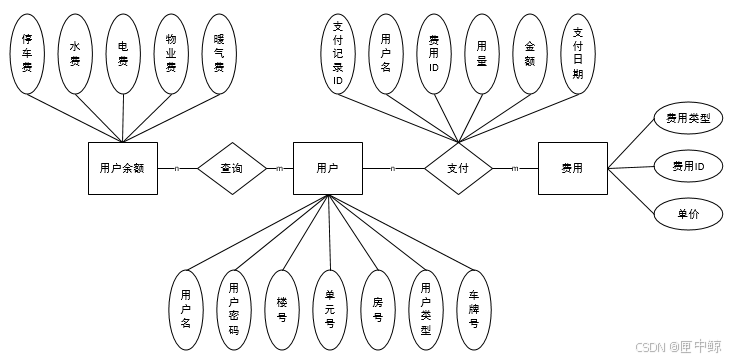

以小区物业收费管理系统ER图为例：
