Arduino入门案例:流水灯
Arduino基础操作之流水灯(需要掌握面包板的常用接法,如何控制LED的闪烁)
一、实验目的
本次实验旨在通过按键按钮控制流水灯,帮助学生理解物联网系统中硬件与软件的交互原理,掌握输入设备(按键)与输出设备(LED灯)的信号控制方法,学习基本的电路设计和编程逻辑,包括按键的工作原理、LED灯的控制方法、限流电阻的作用、Arduino引脚的功能设置、按键去抖动技术以及流水灯的控制逻辑,同时培养学生的电路连接、代码编写和问题解决能力,为进一步学习物联网安全和复杂系统设计奠定基础。
二、实验内容
本次实验通过按键按钮控制流水灯,旨在实现按键触发后LED灯按顺序依次点亮和熄灭的效果。实验内容包括:
硬件连接:将按键的一端连接到Arduino的数字引脚,另一端连接到GND;将多个LED灯分别连接到其他数字引脚(如引脚2、3、4、5、6、7、8),并通过限流电阻保护LED灯。
电路设计:按键用于触发流水灯功能,按下按键后,LED灯按顺序依次点亮和熄灭,形成流水灯效果;松开按键时,流水灯停止。
软件编程:编写Arduino代码,设置按键引脚为输入模式,LED引脚为输出模式;通过读取按键状态(按下或松开),控制LED灯的点亮顺序和时间间隔,实现流水灯的动态效果。
功能测试:验证按键触发是否正常,LED灯是否按预期顺序点亮和熄灭,调整延时时间以优化流水灯的速度和视觉效果。
通过本次实验,学生将掌握按键输入与LED输出的交互逻辑,理解硬件电路与软件编程的协同设计方法,同时为后续物联网项目中的输入输出控制奠定基础。
三、实验环境
本次实验基于 Arduino UNO 开发板进行,硬件部分包括 Arduino UNO 主板、按键按钮、多个 LED 灯、限流电阻(220Ω 或 330Ω)、面包板及连接跳线。按键按钮用于输入控制信号,LED 灯作为输出设备实现流水灯效果,限流电阻用于保护 LED 灯和 Arduino 引脚。软件环境使用 Arduino IDE,在 Windows 操作系统上运行。通过 Arduino IDE 编写和上传代码,实现按键控制流水灯的功能。
四、实验步骤和调试过程
实验步骤
硬件连接
Arduino UNO:
将按键的一端连接到 Arduino 的数字引脚 ,另一端连接到 GND。
将 6个 LED 灯分别连接到数字引脚2、 3、4 、5、6和 7,特别注意每个 LED 串联一个 220Ω 或 330Ω 的限流电阻,
另一端连接到 GND。
面包板连接:
使用跳线将 Arduino 的 5V 和 GND 引脚连接到面包板的电源轨。
确保按键和 LED 的连接正确,避免短路或断路。
注意区分正负极

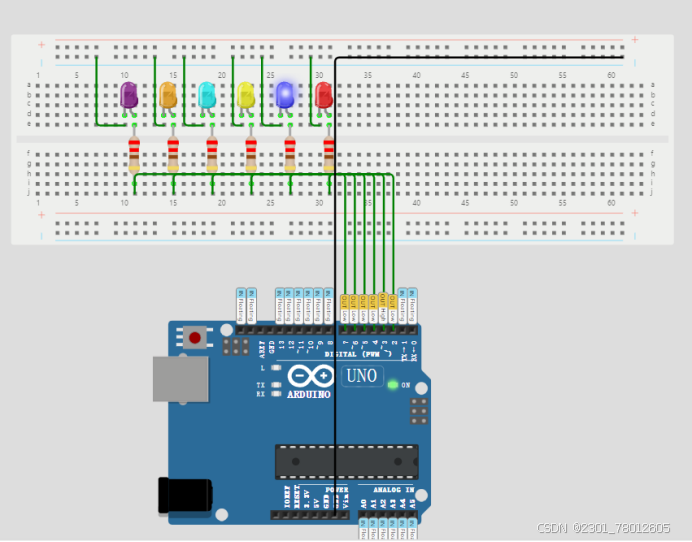

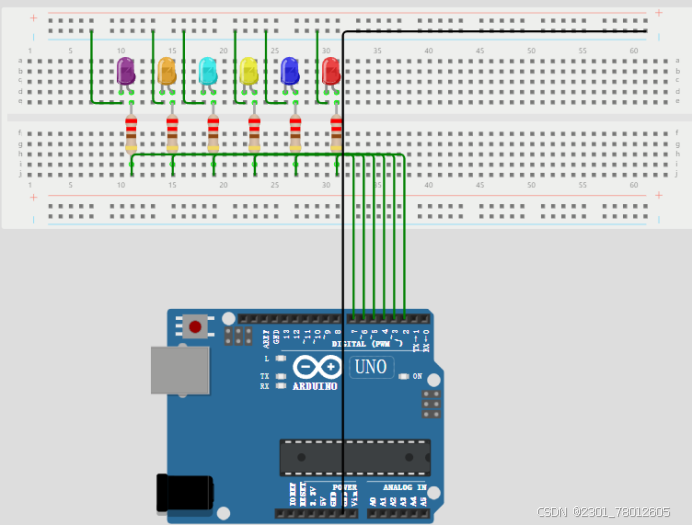

以下为电路接法
软件编程
打开 Arduino IDE(软件下载很简单自行下载哦),编写以下代码:
void setup() {
pinMode(2, OUTPUT); // 设置引脚 2 为输出模式
pinMode(3, OUTPUT); // 设置引脚 3 为输出模式
pinMode(4, OUTPUT); // 设置引脚 4 为输出模式
pinMode(5, OUTPUT); // 设置引脚 5 为输出模式
pinMode(6, OUTPUT); // 设置引脚 6 为输出模式
pinMode(7, OUTPUT); // 设置引脚 7 为输出模式
}
void loop() {
digitalWrite(2, HIGH); // 引脚 2 输出高电平,点亮 LED
delay(1000); // 延迟 1 秒
digitalWrite(2, LOW); // 引脚 2 输出低电平,熄灭 LED
delay(1000); // 延迟 1 秒
digitalWrite(3, HIGH); // 引脚 3 输出高电平,点亮 LED
delay(1000); // 延迟 1 秒
digitalWrite(3, LOW); // 引脚 3 输出低电平,熄灭 LED
delay(1000); // 延迟 1 秒
digitalWrite(4, HIGH); // 引脚 4 输出高电平,点亮 LED
delay(1000); // 延迟 1 秒
digitalWrite(4, LOW); // 引脚 4 输出低电平,熄灭 LED
delay(1000); // 延迟 1 秒
digitalWrite(5, HIGH); // 引脚 5 输出高电平,点亮 LED
delay(1000); // 延迟 1 秒
digitalWrite(5, LOW); // 引脚 5 输出低电平,熄灭 LED
delay(1000); // 延迟 1 秒
digitalWrite(6, HIGH); // 引脚 6 输出高电平,点亮 LED
delay(1000); // 延迟 1 秒
digitalWrite(6, LOW); // 引脚 6 输出低电平,熄灭 LED
delay(1000); // 延迟 1 秒
digitalWrite(7, HIGH); // 引脚 7 输出高电平,点亮 LED
delay(1000); // 延迟 1 秒
digitalWrite(7, LOW); // 引脚 7 输出低电平,熄灭 LED
delay(1000); // 延迟 1 秒
}
测试结果分析
正常运行
按下按键时,LED 按顺序依次点亮,松开按键时,所有 LED 熄灭。
如果 LED 的点亮顺序和时间符合预期,说明代码和硬件连接正确。

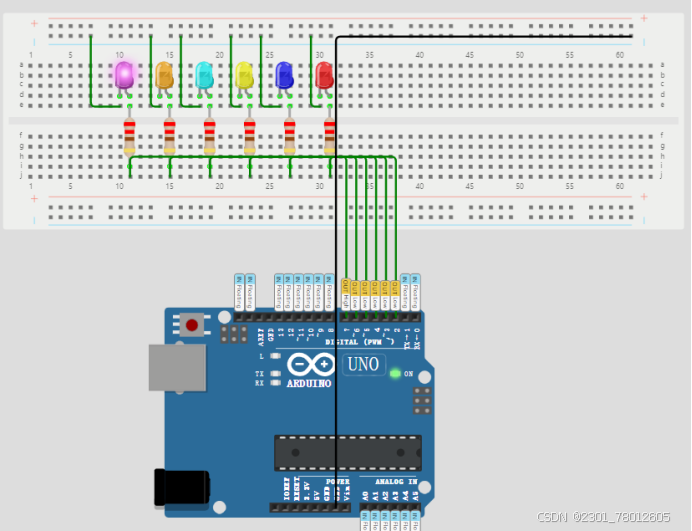

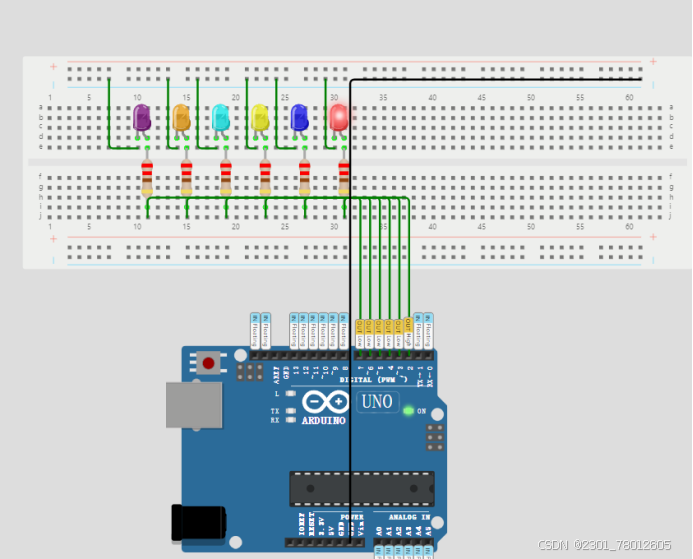

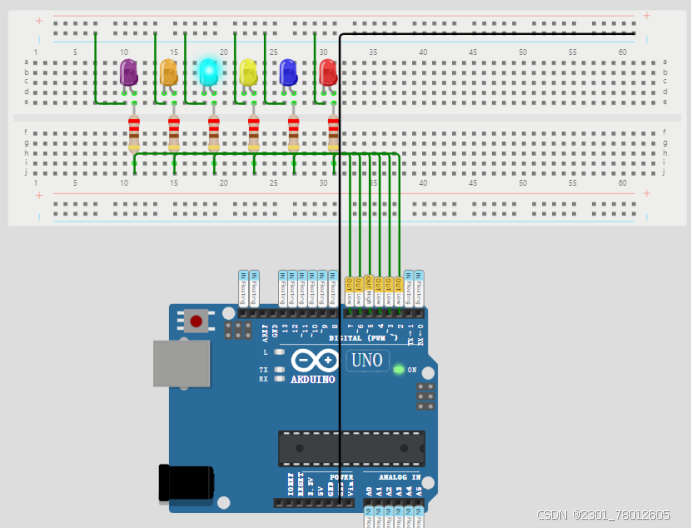

结果展示
五、实验总结
实验中遇到的问题及解决过程
问题 1:按键按下时 LED 不亮
原因:按键未正确连接或代码中引脚号设置错误。
解决过程:
检查硬件连接,确保按键的一端连接到 Arduino 的数字引脚 2,另一端连接到 GND。
检查代码中的 buttonPin 引脚号,确保与硬件连接一致。
重新上传代码,观察 LED 是否点亮。
问题 2:LED 闪烁不稳定
原因:按键抖动导致信号不稳定。
解决过程:
在代码中加入去抖动逻辑,例如增加 delay(50) 或使用定时器。
问题 3:LED 一直亮或一直灭
原因:代码逻辑错误或硬件连接错误。
解决过程:
检查代码逻辑,确保 digitalWrite() 函数的参数正确。
检查硬件连接,确保 LED 的正负极连接正确,限流电阻未损坏。
重新上传代码,观察 LED 的状态。
问题 4:按键松开后 LED 仍然亮
原因:代码中未正确处理按键松开时的逻辑。
解决过程:
在代码中添加按键松开时的逻辑,确保所有 LED 熄灭。
实验体会和收获
硬件连接的重要性:
通过本次实验,深刻体会到硬件连接的准确性对实验成功的重要性。任何一个连接错误都可能导致实验失败,因此在连接硬件时必须仔细检查。
代码逻辑的严谨性:
实验中遇到的多个问题都与代码逻辑有关,如按键抖动、LED 状态异常等。通过调试和修改代码,学会了如何编写更加严谨和健壮的代码。
问题解决能力的提升:
在实验过程中遇到了多个问题,通过查阅资料、分析原因和尝试不同的解决方法,最终成功解决了问题。这不仅提升了问题解决能力,也增强了自信心。
团队合作的重要性:
实验中与同学合作,互相交流和讨论,共同解决问题。这不仅提高了实验效率,也加深了对实验内容的理解。
物联网基础的掌握:
通过本次实验,掌握了物联网系统中硬件与软件的交互原理,学会了如何使用按键控制 LED 灯,为后续更复杂的物联网项目奠定了基础。
实验的乐趣:
实验过程中虽然遇到了一些问题,但通过不断尝试和解决,最终看到 LED 灯按预期效果点亮和熄灭,感到非常有成就感。这进一步激发了对物联网技术的兴趣和热情。
通过本次实验,不仅掌握了按键控制流水灯的基本原理和实现方法,还提升了硬件连接、代码编写和问题解决的能力,为后续的学习和实践奠定了坚实的基础。
